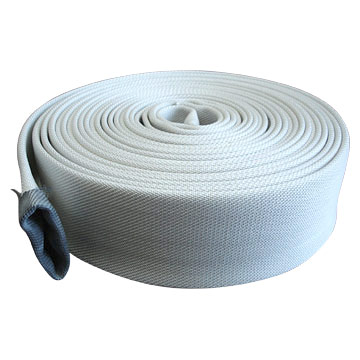

Универсал — рукава для пожарного крана (1,0 мПа)
Технические характеристики
Рукава пожарные «Универсал» РПК-Н/В (В)-1,0-УХЛ1 ТУ 8193-031-00323890-2009
Рукава пожарные напорные «Универсал» предназначены для комплектации пожарных кранов (шкафов), переносных мотопомп, могут использоваться на гражданских и промышленных объектах.
Каркас из полиэфирной нити с внутренним полимерным покрытием. Особенности:
- сохраняет товарный вид и функциональные свойства при многократном использовании;
- легко раскатывается и скатывается;
- стоек к гниению, разложению и плесени;
- не рассыхается и не слеживается, не требует талькирования;
- внутренне покрытие выполнено из высококачественных полимерных материалов, обеспечивающих долговечную эксплуатацию в регионах с умеренным и холодным климатом.
Будьте внимательны! Отсутствие маркировки, сертификата или их несоответствие ТУ на данный продукт говорит о контрафактности изделия.
Длина рукава 20м ±1м и 18,5м ±0,5м, а также могут изготавливаться любой длины (под заказ). Диаметр условного прохода: 25, 40, 50 и 65мм.
| Пожарный рукав «Универсал» | DN 25 | DN 40 | DN 50 | DN 65 |
|---|---|---|---|---|
| Внутренний диаметр, мм | (25±2) | (40±2) | (51±2) | (66±2) |
| Масса 1м, кг, не более | 0,25 | 0,34 | 0,45 | 0,55 |
| Рабочее давление, МПа | 1,0 | |||
| Испытательное давление, МПа, не менее | 1,25 | |||
| Разрывное давление. МПа, не менее | 2,0 | |||
| Прочность связи внутреннего слоя покрытия с тканью каркаса, Н/см, не менее | 10 | |||
| Относительное удлинении рукава при рабочем давлении, %, не более | 5 | |||
| Относительное увеличение диаметра при рабочем давлении %, не более | 10 | |||
| Диапазон рабочих температур, °C | -60/+40 | |||
| Стойкость к абразивному износу, циклов, не менее | 20 | |||
| Стойкость к воздействию стержня, имеющего температуру наружной поверхности 300 °C, сек., не менее | 5 | |||
Сертификат соответствия на рукава «Универсал» 25 мм
Сертификат соответствия на рукава «Универсал» 51 мм
Сертификат соответствия на рукава «Универсал» 66 мм
901561.ru
Пожарные рукава «Универсал»
ПРАЙС
С внутренним гидроизоляционным покрытием из полимеров без наружного защитного покрытия 1,0Мпа для внутренних и наружных пожарных кранов рукав универсал. | ||
19 мм УВКП | скат | 430р. |
19 мм УВКП в комплекте (ствол-распылитель, 2 хомута, уплотн.кольцо, штуцер) | скат | 498р. |
25 мм | скат | 708р. |
25 мм в сборе | скат | 1 079р. |
40 мм | скат | 713р. |
40 мм в сборе с ГР38/50 | скат | 1 018р. |
50мм | скат | 661р. |
| 50мм в сборе с головками ГР-50 А | скат | 930р. |
50мм в сборе с головками ГР-50 А-П | скат | 885р. |
50мм в сборе с головками ГР-50 П | скат | 835р. |
50мм в сборе с ГР-50 А и стволом РС-50,01 А | скат | 919р. |
50мм в сборе с ГР-50 П и стволом РС-50,01 П | скат | 817р. |
65мм | скат | 981р. |
65мм в сборе с головками ГР-65 А | скат | 1 357р. |
65мм в сборе с ГР-65 А и стволом РС-70,01 А | скат | 1 306р. |
65мм в сборе с ГР-65 П и стволом РС-70,01 П | скат | 1 205р. |
Рукава пожарные напорные «Универсал» предназначены для комплектации пожарных кранов (шкафов), переносных мотопомп, могут использоваться на гражданских и промышленных объектах.
Конструкция
Рукав универсал — Каркас из полиэфирной нити с внутренним полимерным покрытием.
Технические характеристики
Длина рукава 20м ±1м . Диаметр условного прохода: 25, 40, 50 и 65мм.
| Условный проход (DN) Внутренний диаметр, мм | 25 (25±2) | 40 (40±2) | 50 (51±2) | 65 (66±2) |
| Масса 1м, кг, не более | 0,25 | 0,34 | 0,45 | 0,55 |
| Рабочее давление, МПа | 1,0 | 1,0 | 1,0 | |
| Испытательное давление, МПа, не менее | 1,25 | 1,25 | 1,25 | 1,25 |
| Разрывное давление. МПа, не менее | 2,0 | 2,0 | 2,0 | 2,0 |
| Прочность связи внутреннего слоя покрытия с тканью каркаса, Н/см, не менее | 10,0 | 10,0 | 10,0 | 10,0 |
| Относительное удлинении рукава при рабочем давлении, %, не более | 5 | 5 | 5 | 5 |
| Относительное увеличение диаметра при рабочем давлении %, не более | 10 | 10 | 10 | 10 |
| Диапазон рабочих температур, oC | -60+40 | -60+40 | -60+40 | -60+40 |
| Стойкость к абразивному износу, циклов, не менее | 20 | 20 | 20 | 20 |
| Стойкость к воздействию стержня, имеющего температуру наружной поверхности 300 | 5 | 5 | 5 | 5 |
Особенности
Рукав универсал:
- сохраняет товарный вид и функциональные свойства при многократном использовании;
- легко раскатывается и скатывается;
- стоек к гниению, разложению и плесени;
- не рассыхается и не слеживается, не требует талькирования;
- внутренне покрытие выполнено из высококачественных полимерных материалов, обеспечивающих долговечную эксплуатацию в регионах с умеренным и холодным климатом.
siztorg.ru
Пожарные рукава «Универсал»
ПРАЙС
С внутренним гидроизоляционным покрытием из полимеров без наружного защитного покрытия 1,0Мпа для внутренних и наружных пожарных кранов | ||
50мм без головок | скат | 670р. |
50мм в сборе с головками ГР-50 А | скат | 840р. |
50мм в сборе с головками ГР-50 А-П | скат | 800р. |
50мм в сборе с головками ГР-50 П | скат | 750р. |
50мм в сборе с ГР-50 А-П и стволом РС-50,01 А | скат | 800р. |
50мм в сборе с ГР-50 П и стволом РС-50,01 П | скат | 750р. |
65мм без головок | скат | 800р. |
65мм в сборе с головками ГР-65 А-П | скат | 1 080р. |
65мм в сборе с ГР-65 А-П и стволом РС-70,01 А | скат | 1 080р. |
65мм в сборе с ГР-65 П и стволом РС-70,01 П | скат | 1 040р. |
80 мм без головок | скат | 1 200р. |
80 мм в сборе с головками ГР-80 | скат | 1 620р. |
Рукава пожарные напорные для пожарного крана предназначены для комплектации пожарных кранов (шкафов), переносных мотопомп, могут использоваться на гражданских и промышленных объектах.
Конструкция
Рукав универсал — Каркас из полиэфирной нити с внутренним полимерным покрытием.
Технические характеристики
Длина рукава 20м ±1м. Диаметр условного прохода: 50мм, 65мм и 80 мм.
| Условный проход (DN) Внутренний диаметр, мм | 50 (51±2) | 65 (66±2) |
| Масса 1м, кг, не более | 0,45 | 0,55 |
| Рабочее давление, МПа | 1,0 | 1,0 |
| Испытательное давление, МПа, не менее | 1,25 | 1,25 |
| Разрывное давление. МПа, не менее | 2,0 | 2,0 |
| Прочность связи внутреннего слоя покрытия с тканью каркаса, Н/см, не менее | 10,0 | 10,0 |
| Относительное удлинении рукава при рабочем давлении, %, не более | 5 | 5 |
| Относительное увеличение диаметра при рабочем давлении %, не более | 10 | 10 |
| Диапазон рабочих температур, oC | -60+40 | -60+40 |
| Стойкость к абразивному износу, циклов, не менее | 20 | 20 |
| Стойкость к воздействию стержня, имеющего температуру наружной поверхности 300 oC, сек., не менее | 5 | 5 |
siztorg.ru
Рукав пожарный «Универсал»
Пожарные рукава «Универсал» предназначены для комплектации пожарных кранов внутреннего и наружного (уличного) размещения, шкафов и передвижных мотопомп. Рабочее давление 1,0 МПа.
- сохраняет товарный вид и функциональные свойства при многократном использовании;
- стоек к гниению, разложению и плесени.
- не рассыхается и не слеживается, не требует талькирования;
- внутреннее покрытие выполнено из высококачественных полимерных материалов, обеспечивающих долговечную эксплуатацию в регионах с умеренным и холодным климатом.
Выпускаются рукава длиной 20 метров ±1 м и 18±0,5 м, а также могут изготавливаться любой длины.
Рукав изготовлен по ГОСТу 51049-2008, имеет все необходимые сертификаты.
Выпускаются диаметрами 25, 51 и 66 мм.
Цвет: белый
Применение:
Для переносных мотопомп;
- для шкафов внутренних и наружных пожарных кранов жилых домов и производственных помещений;
- для полива в сельсхом хозяйстве.
Маркировка

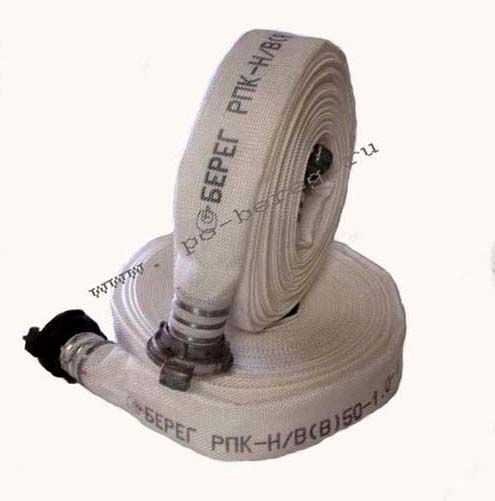

Оригинальный пожарный рукав производства НПО «Берег» имеет логотип и маркировку, в которой отражены его основные характеристики в соответствии с ТУ 8193-031-00323890-2009, например:
Пример маркировки
Будьте внимательны! Отсутствие маркировки, сертификата или их несоответствие ТУ на данный продукт говорит о контрафактности изделия.

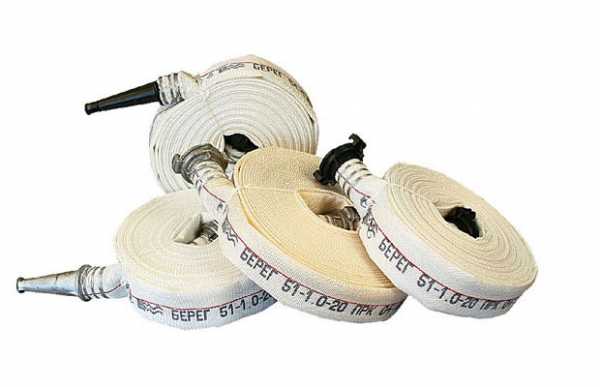

Возможная комплектация рукава униаерсал для мотопомп и ПК:
рукав пожарный универсал 50мм без головок
рукав пожарный универсал 50мм в сборе с головками ГР-50
рукав пожарный универсал 50мм в сборе с головками ГР-50а-п
рукав пожарный универсал 50мм в сборе с головками ГР-50 пл.
рукав пожарный универсал 50мм в сборе с ГР-50 и стволом РС-50,01
рукав пожарный универсал 50мм в сборе с ГР-50а-п и стволом РС-50,01
рукав пожарный универсал 50мм в сборе с ГР-50 пл. и РС-50,01 пл.
рукав пожарный универсал 65мм без головок
рукав пожарный универсал 65мм в сборе с головками ГР-70
рукав пожарный универсал 65мм в сборе с головками ГР-70 а-п
рукав пожарный универсал 65мм в сборе с головками ГР-70 пл.
рукав пожарный универсал 65мм в сборе с ГР-70 и стволом РС-70,01
рукав пожарный универсал 65мм в сборе с ГР-70а-п и стволом РС-70,01
рукав пожарный универсал 65мм в сборе с ГР-70 пл и РС-70,01 пл
948044.ru
Рукав пожарный Универсал
Условный проход: 25 • 40 ( 38 ) • 50 ( 51 ) • 65 ( 66 )
Рукава пожарные универсал относятся к напорным рукавам и предназначены для подачи, под давлением, воды или жидкостей с пенообразователями, к очагу возгорания. Рабочее давление, при котором эксплуатируется рукав пожарный Универсал, составляет 10 кгс/см² (1,0 МПа). Такими рукавами укомплектовываются ручные мотопомпы, наружные и внутренние пожарные краны жилых зданий и офисов.
Внутренний диаметр пожарных рукавов универсал составляет 25 мм, 40 мм, 51 мм, 66 мм. Рукава универсал представлены в комплекте с соединительными головками, пожарными стволами или без сбора. Стандартная длина скатки составляет 20 метров, при согласовании с заказчиком, длина может быть увеличена до 50 метров.
Напорные пожарные рукава универсал выпускаются в соответствии с ГОСТом 51049-2008. Рабочая температура, при которой применяется напорный рукав пожарный Универсал, составляет диапазон от -50 °C до +45 С°.
Устройство рукава пожарного Универсал.
Внутренняя гидроизоляционная камера рукава изготовлена из высококачественных полимерных материалов и прикрепляется к защитному каркасу методом вулканизации. Технологии, применяемые при производстве внутренней камеры, позволяют создать водоотталкивающую поверхность, снижающую сопротивление потоку воды. Это способствует увеличению скорости и напора.
Наружный защитный каркас выполнен из капроновых волокон, придающих рукавам дополнительную прочность и сопротивляемость воздействию окружающей среды.
Технические характеристики рукава пожарного Универсал.
| Условный проход (DN) Внутренний диаметр, мм | 25 (25±2) | 40 (38±2) | 50 (51±2) | 65 (66±2) |
| Рабочее давление, МПа | 1,0 | 1,0 | 1,0 | 1,0 |
| Испытательное давление, МПа, не менее | 1,25 | 1,25 | 1,25 | 1,25 |
| Разрывное давление. МПа, не менее | 2,0 | 2,0 | 2,0 | 2,0 |
| Прочность связи внутреннего слоя покрытия с тканью каркаса, Н/см, не менее | 10,0 | 10,0 | 10,0 | 10,0 |
| Относительное удлинении рукава при рабочем давлении, %, не более | 5 | 5 | 5 | 5 |
| Относительное увеличение диаметра при рабочем давлении %, не более | 10 | 10 | 10 | 10 |
| Диапазон рабочих температур, °C | от -60 до +40 | |||
| Стойкость к абразивному износу, циклов, не менее | 20 | 20 | 20 | 20 |
| Масса 1м, кг, не более | 0,25 | 0,34 | 0,45 | 0,55 |
Эксплуатация рукавов пожарных универсал.
Перед применением напорных рукавов универсал следует убедиться в отсутствии дефектов и повреждений на поверхности рукавов, а также в исправности соединительных головок и ручных стволов.
При прокладке рукавной линии внутри здания, следует располагать ее между маршами, чтобы обезопасить ее от повреждений во время передвижения людей и доставки пожарного оборудования.
Прокладывая напорную линию, необходимо избегать резких перегибов рукавов, а также исключить возможность контакта рукавов с продуктами ГСМ и тлеющими предметами.
Если напорная линия прокладывается от пожарного шкафа вертикально вверх, необходимо применять рукавные задержки, чтобы разгрузить пожарные рукава и уберечь их от повреждений.
Любая утечка воды должна немедленно устраняться. Даже небольшая трещина, находясь под воздействием избыточного давления, может привести к разрыву пожарного рукава и невозможности его дальнейшего использования. При устранении утечки воды, можно использовать различные зажимы, хомуты, стяжки и другие приспособления.
Особую опасность для рукавных линий представляют гидравлические удары, чтобы их избежать, рекомендуется повышать давление воды постепенно, также необходимо перекрывать пожарные стволы плавно, избегая резких закрытий.
При эксплуатации пожарных рукавов в зимний период, следует обеспечить циркуляцию воды в рукавной линии, во время остановок насоса или при слабом разборе. Это позволит избежать замерзания воды внутри рукавов.
Если промерзания части рукавов избежать не удалось, то транспортировать их на базу, следует без изгибов промерзших участков. При необходимости, нужно задействовать дополнительные прицепы.
Техническое обслуживание рукавов пожарных универсал.
После применения напорных рукавов универсал, для тушения пожара или учений, их необходимо отмочить или оттаять (в зимний период). Для отмачивания (или оттаивания) применяется ванная с горячей водой, накрытая крышками.
После отмачивания, пожарные рукава тщательно промываются в чистой воде. Эту процедуру можно проводить вручную (с помощью щеток) или использовать рукавомоечные машины.
Чистые напорные рукава универсал необходимо просушить. Для этих целей используются сушильные камеры с нагревательными приборами. При отсутствии сушилок или в летний период, сушку рукавов можно проводить вне помещений, используя затененные участки.
Полностью высохшие рукава, необходимо тщательно осмотреть, на предмет обнаружения различных дефектов: вздутия, разрывы, проколы, трещины и прочее. Если осмотр выявил наличие повреждений — пожарные рукава отправляются в ремонт.
Напорные рукава универсал, прошедшие ремонт, подвергаются гидравлическому испытанию. В испытываемом рукаве, создается давление воды в 12,5 кгс/см² (1,25 МПа) и поддерживается в течении 10 минут. Если после сброса давления, на поверхности пожарного рукава не обнаружены повреждения, вздутия или другие дефекты — то напорный рукав пожарный Универсал, считается пригодным для дальнейшей эксплуатации.
Преимущества рукава пожарного Универсал.
• высокая сопротивляемость к грибковой плесени и разложению;
• при хранении не требует талькирования;
• внутреннее покрытие позволяет эксплуатировать рукава при экстремальных температурах;
• хорошая устойчивость к истиранию.
www.fire-service.ru
Рукав пожарный «Универсал» 65 мм. с ГР-70 П
Напорные пожарные рукава «Универсал» предназначены для применения и комплектования внутренних пожарных кранов и мобильных мотопомп. пожарные рукава применяются для подачи по ним растворов для тушения под давлением до 1,0 МПа. Рукава «Универсал» возможно использовать при температуре от -600С до +400С, в умеренно-холодном климате.
Рукава пожарные напорные «УНИВЕРСАЛ» предназначены для комплектования переносных мотопомп, а также шкафов внутренних пожарных кранов в жилых и не жилых зданиях. Пожарные напорные рукава с внутренней гидроизоляционной камерой типа «Универсал» изготавливаются по ГОСТу Р 51049—97 с 2003г, ТУ 8193-001-46303527-2004, НПБ 152-2000. Выпускаются на основе капронового каркаса диаметрами 51 мм, 66 мм, белого цвета.
Вся продукция имеет необходимые сертификаты безопасности.
Общие характеристика пожарных рукавов «Универсал»л — длина скатки 20±1 м, внутренний диаметр — 51, 66 мм, рабочее давление — 1,0 МПа, интервал рабочих температур от -5°С до +50°С, масса скатки — 5; 9 кг. Рукава «Универсал» рекомендуются к применению для внутренних пожарных кранов.
Технические характеристики:
Рабочее давление до 1 МПа
Внутренний диаметр (мм) — 51±2, 66±2, 77±2
Масса 1 м рукава (кг), не более — 0,3 0,4 0,5
Рабочее давление (МПа), не более 1,6
Температура хрупкости покрытия ( 0С), не выше — 55
Стойкость к абразивному износу (циклов), не менее 40
Стойкость к контактному прожигу при температуре 450 0С ± 10 0С, сек., не менее 10
Подробнее о комплектации:
Головка напорная соединительная рукавная предназначена для быстрого, прочного и герметичного соединения напорных рукавов между собой и пожарным оборудованием.
Технические характеристики:
- Масса не более 0,47 кг.
- Внутренний диаметр 57 мм.
- Рабочее давление 1,2 МПа
- Диаметр по клыкам 128 мм.
С этим товаром также часто спрашивают:
Головка напорная соединительная цапковая ГЦ-70 предназначена для соединения водопроводной арматуры и рукавного оборудования с пожарными напорными рукавами. Имеют на конце втулки наружную резьбу.
Головка напорная соединительная муфтовая ГМ-70 предназначена для быстрого, прочного и герметичного соединения напорных рукавов между собой и пожарным оборудованием.
Головка пожарная переходная ГП 50 /70 предназначен для постоянного крепления на конце пожарной рукавной линии. Служит для формирования и направления сплошной струи воды на очаг пожара.
Пожарный ствол РС-70 служит для создания и направления сплошной струи воды при тушении пожаров. Применяется для комплектации переносных пожарных мотопомп, шестереночных навесных насосов и для оснащения пожарного крана.
Клапаны пожарного крана КПК устанавливаются в системах внутреннего противопожарного водопровода жилых домов, государственных учреждений и применяются для управления подачей воды с температурой до плюс 50°С и рабочим давлением 1,6 МПа (16 кг/см2) в пожарном кране.
Шкаф пожарный ШПК предназначен для размещения одного пожарного рукава и соединения с пожарным краном на производственных объектах, в жилых и общественных зданиях.
Шкаф пожарный ШПК-320-21 предназначен для размещения двух пожарных рукавов в разных отсеках и соединения с пожарным краном на производственных и жилых помещениях.
www.komplekt01.ru
Рукава пожарные напорные Универсал — ООО «Лесхозснаб»
Для эффективного и быстрого тушения очагов возгорания прекрасно подходит рукав пожарный «Универсал» — он совместим с любыми видами пожарных машин и пожарных комплексов различного назначения, используемых для тушения лесных, степных возгораний. Обеспечивается отличная возможность подавать воду и водные растворы, предназначенные для борьбы с огнем на значительные расстояния. Рукава пожарные напорные могут функционировать в температурном диапазоне от -40 ºC до + 40 ºC градусов Цельсия, обеспечивая рабочее давление 1,0 МПа.
В комплектацию рукава входят:
Головка рукавная ГР — 2 шт.
И сам рукав пожарный «Универсал», который помогает быстро доставить жидкость или пенообразователь к месту возгорания, давление обеспечивается водонапорными пожарными гидрантами или переносными помпами. Может достигать 10 атм, позволяя быстро гасить очаги пожаров.
Как монтируется пожарная линия?
В зависимости от расстояния до источника огня и агрегата, подающего воду, применяются один рукав или несколько. Количество соединений не влияет на качество и скорость подачи жидкости.
Соединение рукавов между собой осуществляется при помощи байонетной арматуры придуманной и внедренной инженером Н. Богдановым в середине двадцатого века. Используемая ранее система Ротта постепенно была вытеснена более современной и надежной.
В настоящий момент рукава пожарные напорные изготавливаются из особо прочных полимерных нитей и синтетического сплошного покрытия, обеспечивающего прекрасную гидроизоляцию.
Уход за оборудованием
Несмотря на использование современных, надежных, прочных и долговечных материалов при производстве, пожарные рукава требуют бережного к себе отношения и специального ухода. После использования необходимо аккуратно скатать, кстати, в этом вам может помочь наш скатыватель рукавов компактный, а после тщательной просушить. Во избежание трещин, потертостей и заломов скатки необходимо разматывать и повторно сматывать — это предотвратит быстрый выход из строя.
Наша компания занимается поставками пожарного оборудования на протяжении нескольких десятков лет и давно имеет репутацию надежного проверенного партнера. Наши менеджеры помогут подобрать именно то оборудование, которое максимально удовлетворяет потребности заказчика.
lessnab.com
