В любом частном доме происходит немало ситуаций, для разрешения которых подошел бы хороший столярный инструмент. На современном рынке инструмента можно купить как красивую и бесполезную подделку, так и очень качественные, профессионально выверенные столярные принадлежности.
Для работ по дому можно подобрать небольшую мастерскую, достаточно знать определенные правила и основные требования, предъявляемые к инструменту, к его устройству, форме, заточке и балансировке.
Столярный инструмент и приспособления для домашней мастерской
Основное отличие столярного инструмента от плотницкого, механического или слесарного состоит в том, что приходится резать и ловить миллиметры в работе с деревянной заготовкой, предварительно подготовленной, обрезанной и зашкуренной.
Инструмент для столярных работ позволяет обрабатывать древесину с максимальной точностью и качеством поверхности. Столярный инструмент отличается небольшим усилием резания, тонкими и очень точными линиями пропила, максимально точным позиционированием сверловки отверстий и высоким качеством доводочного шлифования.
Совет! Даже если на данный момент нет подходящей столярной пилы, не используйте для обрезки деревянной заготовки ножовку по металлу или любой другой слесарный инструмент.
Так поступают только неопытные новички, которым все едино, что слесарка, что столярка, они не ценят свой труд. Лучше всего купить готовый набор столярных инструментов, в котором присутствует самое основное.
Как покупать, набором или поштучно
Опытные мастера собирают свой арсенал годами, покупают старые приспособления и инструменты с режущими элементами из качественной стали. Для профессиональных столярных работ инструменты и приспособления покупаются поштучно.
Для любителей и новичков лучше купить набор столярных инструментов в чемодане, в котором есть все необходимое на первый случай для мелкого ремонта или изготовления простенькой столярки. Мастера не любят такие комплекты из 10 или даже 50 предметов, так как большинство приспособлений, которыми производители щедро награждают наборы столярных инструментов, мало подходят для серьезной работы.
Пределом мечтаний остается покупка хорошего шведского или японского столярного инструмента.
Причин популярности «японцев» и «шведов» всего две:
- Высочайшее качество кованого металла режущих лезвий и жал;
- Легкая посадка в руке и высокая точность регулировки столярного инструмента.
Приобретают его поштучно, в основном мастера-краснодеревщики и мебельщики. Стоит профессиональный столярный инструмент с шведским и японским металлом очень дорого, даже для профессионала. Но качество обработки древесины и точность выполнения столярных операций в руках мастера получается на самом высоком уровне, поэтому затраты оправдывают себя. Любитель может погубить результаты своего труда неправильным обращением со столярными приспособлениями.

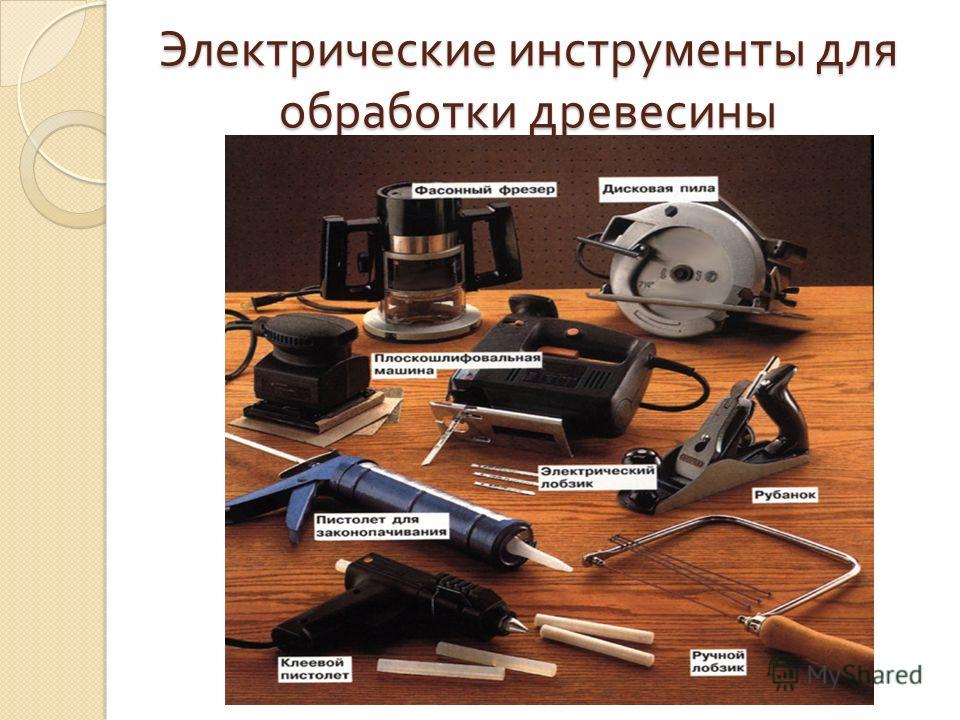

Разумеется, кроме традиционного ручного столярного инструмента, в арсенале столяра должны быть и электрические машинки. На их долю приходятся наиболее трудоемкие обдирочные, отрезные и шлифовальные операции. Среди электроинструмента лучшими на сегодня остаются японские Makita и Hitachi.

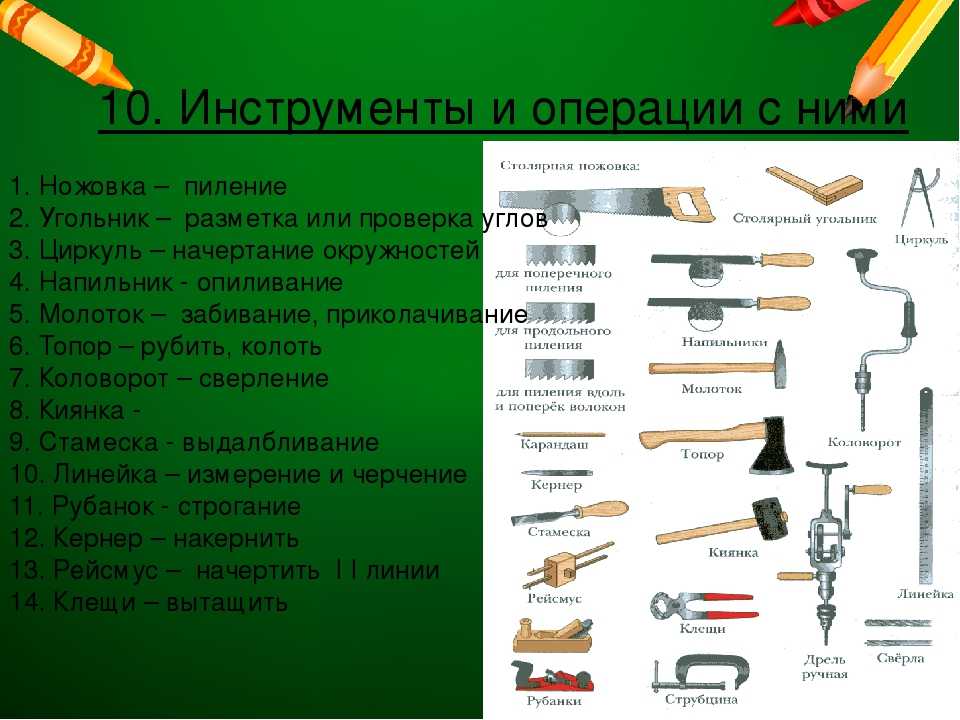

Основные столярные инструменты
В арсенале опытного матера можно насчитать под два десятка различных по устройству и функциям столярных инструментов и приспособлений.
- Пилы, ручные и электрические;
- Коловорот, бурав или электродрель;
- Долота, рубанки, шлифовальные плашки;
- Крепежные струбцины и зажимы;
- Столярный меритель.
Для нарезки и шлифовки заготовок потребуется столярный верстак или рабочий стол, можно слесарный, с зажимами, тисками или любыми другими фиксирующими приспособлениями.
Для ухода, заточки и подстройки столярного инструмента в арсенале должен быть точильный камень или станок. Если в ходе столярных работ часто приходится ручным способом наносить резьбу, подрезать пазы или замки в брусе, то пригодятся киянка, нарезные лезвия, разметочные карандаши и калька.

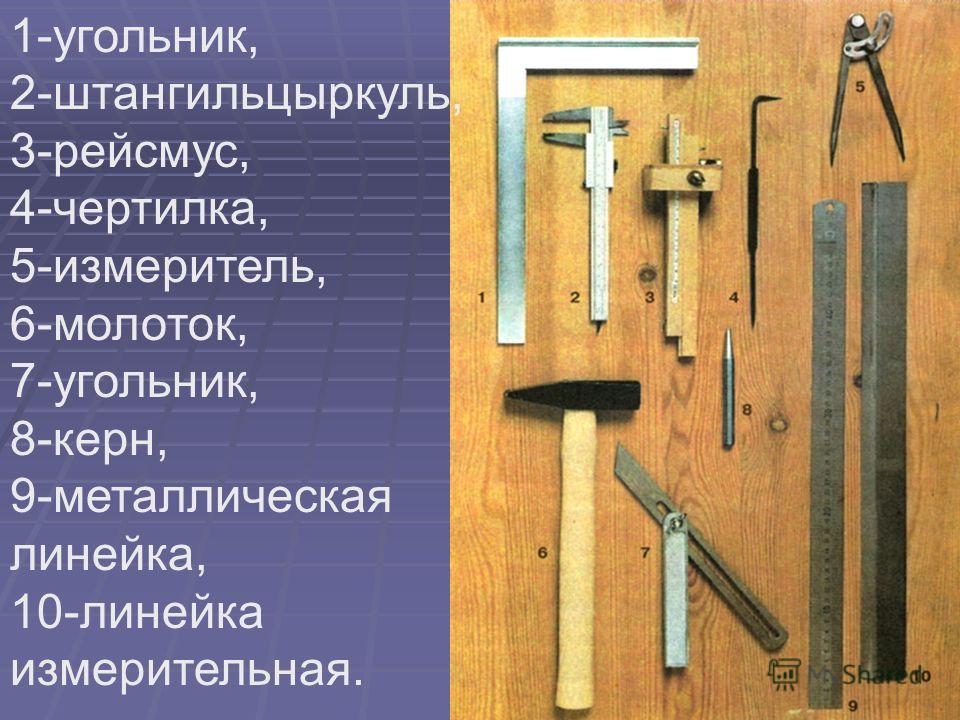

Измерительный столярный инструмент
Большинство столярных работ начинается с осмотра заготовки и измерения габаритов бруса или доски. Оценить, подходит ли брус для столярных работ, можно с помощью простейшей рулетки или стандартной метровой линейки, для замера линий реза и глубины отверстий используют специальные измерительные инструменты для столярных работ:
- Столярный угольник, наиболее известный и широко используемый в качестве разметочного и мерительного инструмента;
- Штангельциркуль позволяет с высокой точностью измерить поперечный размер и толщину бруса в пределах 150 мм с точностью до 0.
1 мм; - Мерительный столярный циркуль используется для определения диаметра круглых заготовок, например, для бревна или точеных на станке цилиндрических заготовок;
- Комбинированный меритель или малка, выглядит необычно, но считается одним из наиболее используемых в столярном деле мерительных приспособлений. Малкой можно легко измерить расстояния в самых сложных ситуациях.
1 мм;Этого набора измерительного инструмента достаточно для столярной мастерской небольшого размера и производительности.
Для работы с длинномерными заготовками используются специальные штанговые или лазерные линейки, отвесы и оптические угломеры.

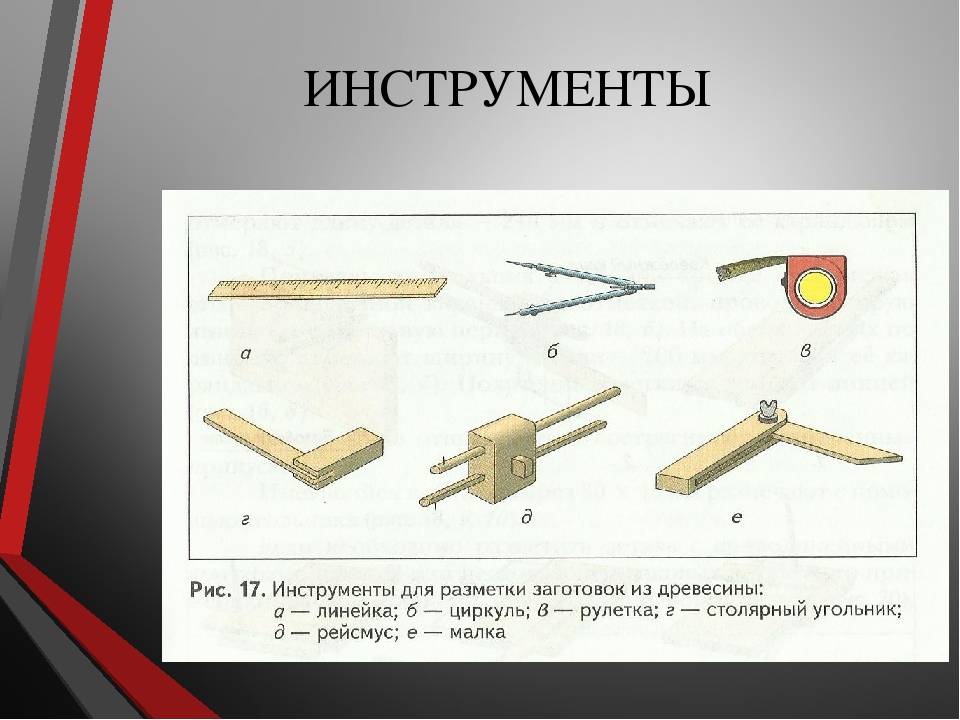

Разметочный инструмент столяра
Опытные мастера утверждают, что правильная разметка была и остается наиболее важным и ответственным этапом в любой столярной работе. Отрезать, зашлифовать и собрать детали не так уже и сложно. Поэтому для разметки используется самое большое количество всевозможных столярных инструментов и приспособлений:
- Рейсмусы, на вид столярный инструмент представляет собой брусок с двумя строго параллельными деревянными или металлическими планками. На концах ведомой планки обычно устанавливают карандаш, лезвие или остро отточенный гвоздь;
- Для угловой разметки используют столярный транспортир с линейкой, очень похожие по устройству на обычные школьные принадлежности;
- Разметочные угольники с подвижной и фиксированной опорной планкой;
- Разметочный циркуль отличается от мерительного аналога прямой формой ножек;
- Столярные кондукторы и шаблоны представляют собой плиту или толстую планку из твердой древесины или легкого сплава. Используется в тех случаях, когда необходимо выполнить разметку отверстий или контуров шип-паз на большом количестве заготовок.
На концах ведомой планки обычно устанавливают карандаш, лезвие или остро отточенный гвоздь;Всего для разметки в столярном деле используется более тридцати различных разметочных приспособлений. От наиболее примитивных и простых столярных инструментов сохранились лишь названия и фото. Но есть и исключения, некоторые из них были придуманы 150-200 лет, но благодаря удачной конструкции столярного разметочного инструмента широко используются и сегодня.
Например, поворотный или делительный столярный столик, с помощью которого можно без затруднений и очень точно выполнить запил кромки деревянной планки под любым углом.
Инструменты для раскройки древесины
Практически в любом доме имеется столярный инструмент для нарезки и сверловки древесины. Примерно 30% столярных работ относятся к раскройке и обрезке заготовок для дальнейшей шлифовки и подгонки.
Приспособления и инструменты для прямолинейной нарезки и раскройки заготовок
Наиболее известной из всех столярных инструментов считается ручная пила или ножовка по дереву. Современные пилы изготавливают из горячекатаной стали с большим содержанием фосфора и марганца, что делает полотно столярного инструмента гибким и прочным. Конструкция столярной пилы мало отличается от плотницкого инструмента, единственным отличием является переделка устройства под возможность работать одной рукой. Глубина пропила столярной ножовкой обычно ограничена величиной 150 мм, при большей толщине качество реза сильно уменьшается из-за увеличенного усилия.
Старые мастера не любят современные столярные ножовки и пользуются в основном более традиционным инструментом — лучковыми пилами.
У правильно настроенной лучковой пилы практически не бывает зажима длинного и тонкого полотна, сам процесс нарезки получается более комфортным и качественным.
Лучковую пилу сегодня заменил ленточный электрораспиловочный станок, в котором используется тонкое металлическое полотно с зубчатой насечкой, сваренное в кольцо. Высокая скорость движения ленты обеспечивает высочайшее качество распиловки любого бруса или доски неограниченной длины. Небольшой столярный станок габаритами 80х50 см способен разрезать брус толщиной до 200 мм с шириной прореза всего в 0,5 мм.
Кроме механического инструмента, в арсенале практически любой столярной мастерской имеется ручная дисковая электропила. Благодаря мощному мотору в полтора киловатта и высокой скорости вращения зубчатого диска можно легко разрезать заготовку толщиной в 50-60 мм, но линия реза должна быть абсолютно прямой.
Устройства для фигурной раскройки древесины
Примерно половина столярных работ связана с изготовлением криволинейных профилей из фанеры, ОСБ, склеенных панелей. Если длина линии реза невелика, то раскроить деревянную заготовку можно ручным лобзиком. Простая конструкция и сверхтонкое, всего в пару миллиметров, полотно дает возможность ручным инструментом вырезать детали шириной в 1-2 мм.

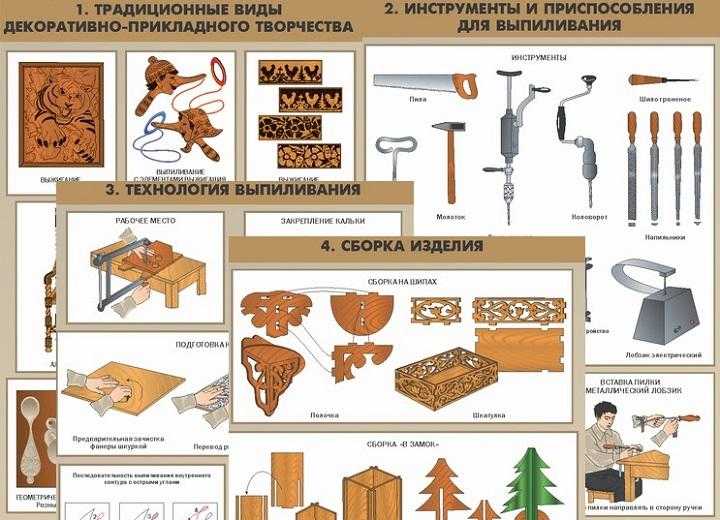

Столярный лобзик часто используется при индивидуальном изготовлении моделей, украшений и поделок из тонколистовой фанеры и шпона.
Для более грубых криволинейных профилей используют ручной электролобзик.
Ширина рабочего полотна столярного электролобзика составляет 5-6 мм, что дает возможность вырезать окружности с радиусом всего в несколько сантиметров, максимальная толщина пропила всего 2,5 см. Полотна изготавливают из титана или легированной стали, поэтому инструмент получается очень надежным и прочным.
Из всех столярных инструментов наиболее универсальным принято считать ручной фрезер.
Одним ручным прибором можно заменить целый арсенал инструмента. Фрезером можно вырезать криволинейные линии любой длины, с фигурной и простой формой кромки, сверлить отверстия, нарезать пазы и даже шпунтовать планки.
Единственным недостатком столярного фрезера является большой вес устройства и необходимость в процессе столярных работ перемещать корпус руками, поэтому для обработки габаритных панелей фрезер приходится устанавливать на штатив или станок.
Инструменты для строгания и ручной резки

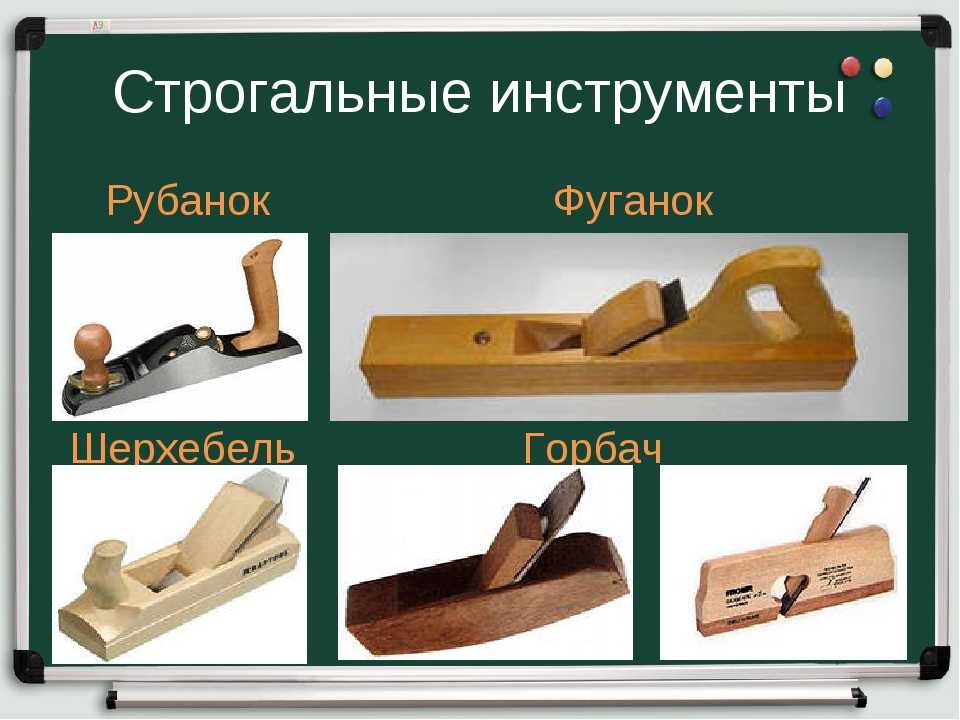

Столярные инструменты, используемые для предварительного и чистового строгания древесины, представляют наиболее многочисленную группу в арсенале столяра. Наиболее известный и простой вариант – это столярный рубанок. Всего насчитывается более трех десятков моделей рубанка, используемых для различных вариантов строгания поверхности древесины. Для простой домашней столярной мастерской обычно используют три варианта:
- Фуганок используется для финишной чистовой отделки поверхности, благодаря удлиненной форме корпуса инструмента удается снимать очень тонкие слои древесины равномерно по всей длине заготовки;
- Черновой шлифтик с косой заточкой кромки лезвия, инструмент используется для первичной столярной обработки после распила доски или бревна;
- Самый тонкий и легкий из столярных рубанков – шпунтубель.
К сведению! Столярные операции с использованием рубанка всегда требуют определенного навыка и опыта владения инструментом, первые попытки обычно приводят к глубоким задирам и браку. Чтобы освоить столярный инструмент, потребуется точная регулировка и несколько часов практики под руководством специалиста.
Для быстрого строгания можно использовать столярный электрорубанок, достаточно лишь правильно настроить вылет кромки лезвия и скорость подачи инструмента.
Нарезка изделий из дерева ручным столярным инструментом
Для выполнения резьбы, вырезки отверстий и пазов сложной конфигурации используют целый набор ручных столярных инструментов. Чтобы вырезать паз в массиве, используются долота и стамески с режущей кромкой различных форм, размеров и способов затачивания режущей кромки.
В паре со стамеской используется столярный молоток, или киянка. Стамеской можно вырезать паз, подправить шип или подрезать торец бруса.
По сути, стамеска в столярном деле так же важна, как отвертка в электромонтажных работах.
Для вырезки круглых и эллипсовидных пазов и полостей используются специальные ножи и инструмент с изогнутой режущей кромкой – татьянки. На опорном конце столярного ножа располагается огромная деревянная рукоять в виде круглого набалдашника.
Такая форма инструмента обусловлена тем, что татьянками режут древесину преимущественно с использованием силы рук, без киянок и молотков. На сегодня известно порядка двух десятков разновидностей татьянок, большая часть которых рассчитана на выполнение правочных и подрезных операций в процессе столярной обработки мягких пород древесины.
Шлифовальные инструменты и приспособления
Шлифовка деревянной поверхности всегда была и остается наиболее грязной и трудоемкой операцией из всех вариантов столярных работ. Для чистовой отделки используют деревянный брусок или корпус рубанка, с наклеенной на основание наждачной шкуркой.
Примитивный столярный инструмент позволяет получить неплохое качество отделки поверхности, но требует слишком больших физических усилий и времени.
Для больших поверхностей используют ручные шлифовальные машинки с ленточным и вибрационным приводом наждачной шкурки.
Кроме наждачной шлифовки, в арсенале столярной мастерской должна быль цикля – тонкий и острый инструмент, похожий на бритву. С помощью цикли подрезают и исправляют дефекты поверхности.
Измерительные и разметочные устройства
В процессе выполнения большинства видов столярных работ необходимо периодически проверять и контролировать результат обработки деревянной заготовки. Например, по условиям точности такие столярные операции, как строгание и шлифование, выполняются с одной установки заготовки в струбцине или зажимах. Это означает, что любая длинномерная деталь из дерева остается зажатой на столярном верстаке, пока не будут достигнуты необходимые точность и качество обработки поверхности.
Для контроля в столярном деле используется три типа приспособлений:
- Строительный уровень длиной не менее 2/3 от размера обрабатываемой поверхности;
- Штангельциркуль;
- Часовой индикатор на штативе;
- Наборы калибров.
Иногда для проверки угла запила используют отвесы и столярные калиброванные планки. Уложенная на отшлифованную поверхность детали планка на просвет покажет наличие провалов и горбов. Более точные приборы, чем часовой индикатор, в столярном деле практически не используются.
Сверлильный и резьбонарезной инструмент столяра
Сверление отверстий в процессе столярной обработки выполняется двумя способами. Первый, более традиционный, предусматривает использование столярного коловорота с цанговым патроном, позволяющим установить сверло любой формы и диаметра. Коловоротом сверлят отверстия большого диаметра под цилиндрические шпонки, штифты и пазы.
Во втором случае используется обычная дрель с регулируемыми оборотами вращения, оборудованная опорным штативом. Нехитрое столярное приспособление позволяет выровнять электродрель под нужным углом к поверхности сверловки.
Одной из наиболее сложных задач в столярном деле считается нарезка ходовой резьбы, как внутри блока, так и на цилиндрической поверхности.
В такой ситуации приходится прибегать к использованию столярной наборной плашки.
Нарезание резьбы выполняется в несколько проходов. После каждого прохода винтом увеличивают глубину погружения лезвия в древесину, повторяют нарезку до получения нужного профиля.
Дополнительное оборудование
Современная столярная обработка практически невозможна без использования огромного числа вспомогательных приспособлений и устройств.
Наиболее распространенные вспомогательные приспособления:
- Столярная струбцина;
- Винтовой зажим;
- Ручной пресс;
- Вайма.
Все перечисленные приспособления используются для фиксации заготовки на столярном верстаке или рабочем столе. В столярном деле не обойтись без специальных камней и приспособлений для заточки режущей кромки лезвий, сверл, ножей.
Если обычный нож еще можно попытаться заточить вручную, то для столярного арсенала малейшее отклонение формы или угла режущей кромки означает брак в работе.
Практически весь столярный инструмент затачивается только на электрическом точиле или специальном приспособлении с набором камней.
Средства защиты при столярных работах
Несмотря на то, что работа со столярным инструментом выглядит внешне абсолютно безвредной, любой столяр знает, что обработка сухой древесины, особенно шлифование и фрезерование, всегда сопровождается большим количеством мельчайшей древесной пыли. Поэтому в столярной мастерской всегда должен быть комплект респираторов, защитных очков и пылесос.
Вытяжные устройства в столярной мастерской используются значительно реже, да и по эффективности улавливания древесной пыли они значительно уступают пылесосу. Пыль приходится убирать со стен, пола и даже с поверхности инструментов. Материал обладает высокой воспламеняемостью от малейшей искры, поэтому рядом с пылесосом всегда должен находиться углекислотный огнетушитель.
Заключение
Огромное количество специального инструмента и приспособлений позволяет сделать работу в столярной мастерской более комфортной, с прогнозируемым качеством обработки древесины.
- Как правильно выбрать дрель для дома
- Как выбрать электролобзик
- Какой перфоратор выбрать для дома
- Выбираем электрические ножницы правильно
Инструменты и приспособления для плотничных и столярных работ. Ремонт и отделка загородного дома
Инструменты и приспособления для плотничных и столярных работ
Для обработки древесины применяют различные инструменты и приспособления. Режущая их часть изготавливается из высококачественной инструментальной стали.
Топор строительный предназначен для рубки древесины и выборки в ней пазов, четвертей, а также для обработки бревен, досок и подгонки отдельных узлов деревянных конструкций. Он должен быть хорошо наточен и насажен на деревянную ручку (топорище). Топорище изготавливают из древесины твердых пород (граб, ясень, клен, береза). Древесная заготовка для топорища должна быть сухой (влажностью не более 12 %), без трещин, гнили и сучков; а волокна древесины должны быть направлены вдоль оси заготовки. Готовое топорище пропитывают олифой с добавлением 10–12 % охры. Длина топорища обычно составляет 400–450 мм, толщина 24–26 мм.
Пилы с крупными зубьями применяются для поперечного распиливания бревен. Для распиливания мелких деталей — досок, брусков — используется ножевая пила (ножовка) с зубьями различной крупности. Пилы с мелкими зубьями применяют при выполнении столярных работ.
Лучковые пилы предназначены для поперечной и продольной распиловки мелких элементов и различных заготовок криволинейной и фигурной формы.
Лучковая пила представляет собой деревянный станок (лучок) из древесины твердых пород с натянутым на нем полотном пилы. Тетива выполняется из крученого пенькового или капронового шнура диаметром 3 мм.
Лучковая пила для поперечного распиливания имеет полотно шириной 20–25 мм, толщиной 0,4–0,7 мм, шаг зубьев 4–5 мм, угол заточки зубьев 65–80°. Зубья имеют форму равнобедренного треугольника, заточка косая. Для продольной распиловки лучковая пила имеет полотно шириной 45–55 мм, толщиной 0,4–0,7 мм, шаг зубьев 5 мм, угол заточки зубьев 40–50°, заточка зубьев прямая.
Для ручного строгания применяются шерхебель, рубанок, фуганок.
Шерхебель предназначен для первичного грубого строгания древесины вдоль, поперек и под углом к волокнам. После строгания шерхебелем поверхность древесины получается неровная, со следами углублений в виде желобков. Лезвие ножа шерхебеля имеет овальную форму с радиусом закругления 30–35 мм. В рабочем положении выпуск ножа составляет около 3 мм.
Рубанок с одиночным ножом применяют для выравнивания поверхности после распиливания или для строгания ее после обработки шерхебелем. Лезвие ножа имеет прямолинейную форму шириной 35–45 мм. При строгании нож выпускают до 1 мм.
Рубанок с двойным ножом используют для чистого строгания древесины, застругивания торцов, а также свилеватой древесины и задиристых поверхностей. Этот рубанок помимо ножа имеет стружколом (контрнож), что позволяет получить более качественную поверхность детали.
Помимо шерхебелей, рубанков с одиночным и двойным ножами в деревянной колодке применяются колодки металлические.
Фуганок служит для гладкого строгания и выравнивания больших поверхностей. Он длиннее рубанка более чем в два раза (700 мм), что позволяет строгать длинные поверхности. При обработке волнистой поверхности древесины фуганком получается стружка в виде небольших лент, а при повторном проходе — непрерывная тонкая стружка, свидетельствующая о достаточной гладкости поверхности и возможности закончить обработку.
Для строгания коротких деталей применяют полуфуганок, имеющий корпус длиной до 500 мм деревянный либо металлический. Для выбивания ножа из летка деревянного фуганка следует ударять киянкой (деревянным молотком) по пробке (ударной кнопке) в передней части фуганка, а в деревянных шерхебеле и рубанке — по задней части колодки.

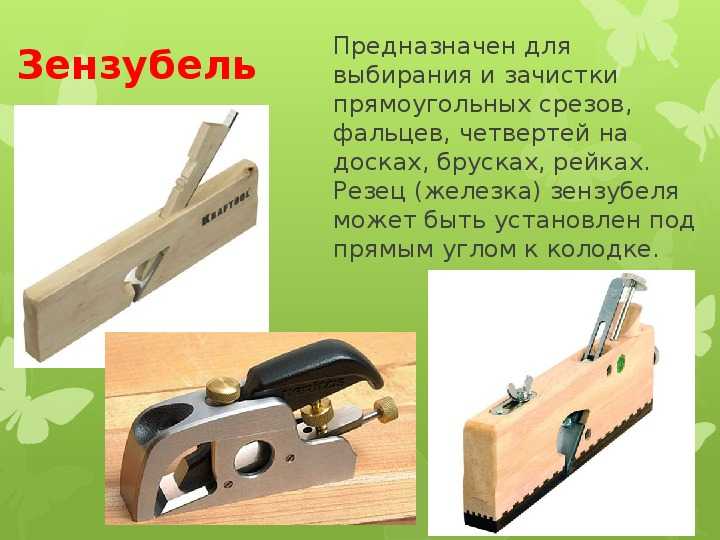

Зензубель служит для ручной отборки и зачистки четвертей и фальцев в столярных изделиях. Колодка зензубеля — высокая, с прямой подошвой. Нож имеет заточку сбоку и снизу, благодаря чему при работе им образуется четверть. Стружка при строгании удаляется через боковое отверстие.
Фальцгебель служит для выборки четвертей в столярных изделиях и в отличие от зензубеля имеет ступенчатую подошву.
Калевка необходима для профильной обработки кромок столярных изделий. Ее подошва имеет зеркальную (обратную) форму профиля деталей.
Долота и стамески применяют для долбления различных отверстий — гнезд — в древесине.
Ширина лезвия долот и стамесок бывает разной. Они состоят из лезвия и ручки (рукоятки). Лезвие изготавливают из инструментальной стали, ручки — из древесины твердых пород (дуба, бука, граба, комлевой части березы, ясеня, клена), а в последнее время — из ударопрочной пластмассы.
Сверла и бурава значительно быстрее, чем при долблении, позволяют получить круглые отверстия и гнезда. Эти инструменты закрепляют в ручной дрели или коловороте. Бурава длиннее сверл, их вращают вручную и служат они для сверления глубоких отверстий и гнезд.
Рейсмус представляет собой деревянную колодку, в которой через два отверстия проходят два бруска. На конце брусков с одной стороны располагаются острые стальные шпильки, которые служат для нанесения рисок, т. е. линий разметок.
Отвес представляет собой металлический цилиндр, заканчивающийся с одной стороны конусом, а с другой — ушком для закрепления шнура диаметром 1,5–2 мм, чаще всего капронового, длиной от 3 до 5 м, который наматывается на катушку.
Отвес применяют для проверки вертикальности установки деревянных элементов и конструкций.
Основные инструменты для плотницких и столярных работ представлены на рис. 17.7.
Уровень используют для проверки горизонтальности и вертикальности поверхностей элементов строительных конструкций и деталей. Уровни бывают в деревянном или металлическом корпусе различных типоразмеров.
Угольник предназначен для проверки прямоугольности заготовок столярных изделий и состоит из основания, в которое под прямым углом вмонтирована линейка. Угольники бывают деревянные и металлические различных типоразмеров.
Для разметки и проверки точности обработки деталей применяют рулетку с измерительной лентой длиной 3–5 м, метр-рулетку, складной метр, циркуль, шнур длиной 8-10 м, намотанный на катушку, и штангенциркуль.
Циркуль применяют для перенесения размеров на заготовки и для выполнения разметок окружностей.
Штангенциркулем измеряют наружные и внутренние размеры деталей и изделий с погрешностью до 0,1 мм.
Чаще всего применяют штангенциркуль с двусторонним расположением губок для наружных и внутренних измерений.
Повысить производительность труда позволяют ручные цепные электрические бензопилы, дисковые электрические пилы, электрорубанки, перфораторы или дрели, универсальные бытовые деревообрабатывающие станки отечественных и зарубежных производителей.
Цепные пилы используют для поперечного раскроя круглого леса, брусьев и досок. Дисковые электропилы применяют для распиливания древесины вдоль и поперек волокон, выборки четверти и зарезания шипов. До начала работы всегда следует осмотреть пильный диск, проверить правильность развода и заточки зубьев пилы, отсутствие трещин на диске, а также правильность установки его на шпиндель и крепление гайкой. Проворачиванием пильного диска проверяют исправность редуктора. Если пильный диск вращается легко, редуктор исправен, если диск движется с трудом, то, видимо, смазочный материал в редукторе загустел. Для его разжижения электропилу прокручивают на холостом ходу 1 минуту.
После проверки работы пилы вхолостую берут левой рукой переднюю рукоятку электропилы, а правой — заднюю и плавно опускают пилу на обрабатываемый материал, укрепленный на верстаке, столе. Чтобы не испортить верстачную доску, под распил подкладывают дефектный материал. Пильный диск устанавливают по отношению к панелям (плите) таким образом, чтобы он выступал на глубину пропила. Электропилу необходимо продвигать по материалу прямолинейно и ровно, без перекосов и толчков, направляя строго по разметке.
При быстром движении пилы по материалу может произойти заклинивание пильного диска, что перегружает электродвигатель и может вывести его из строя. Чтобы этого не произошло, при заклинивании пильного диска в материале необходимо отодвинуть электропилу немного назад, что позволит высвободить диск. Когда он наберет нужную частоту вращения, можно будет продолжить пиление. Если сильное заклинивание остановило пильный диск, необходимо немедленно выключить электродвигатель.
Столярный верстак предназначен для удобства обработки древесины.
Более простые операции можно выполнить и на верстачной доске, представляющей собой струганый щит из 40-50-миллиметровых досок, собранных на шпонках или гвоздях. Длина зависит от предполагаемой длины обрабатываемых заготовок, а ширина 400–600 мм. На плоскости верстачной доски (крышки) просверливают либо выдалбливают отверстия диаметром (сечением) 20–25 мм для нагелей, располагая их на расстоянии 100–120 мм друг от друга. На верстачной доске вблизи ее переднего ребра на расстоянии 80-100 мм выполняют отверстие размером 30?30 мм для нагеля с металлическим ершом. На одном конце доски крепят боковой упор, на другом — прорезают паз шириной 80-100 мм и длиной 150–200 мм. Чтобы паз был более прочным, с нижней стороны щита крепят доску на всю ширину щита и металлические угольники. Верстачную доску на ширину 250–300 мм от переднего ребра выполняют из древесины твердых пород (березы, дуба и др.), а остальную часть и основание — из древесины хвойных пород.
Верстачную доску устанавливают на откидывающихся или отвинчивающихся ножках с шарнирными подкосами.
Такую верстачную доску можно хранить в вертикальном положении (рис. 17.8).
Данный текст является ознакомительным фрагментом.
Вспомогательные приспособления и материалы
Вспомогательные приспособления и материалы Садовые лестницы применяют при обрезке высоких кустарников и деревьев. Главное требование к ним – устойчивость. Помимо надежности самой конструкции, следует обратить внимание на ее ножки. Поскольку лестницу устанавливают в
Приспособления для прививок
Приспособления для прививок Садовод А. В. Сергеев из Серпухова Московской области предлагает специальный шаблон для косых срезов на черенках при весенних и зимних прививках (рис. 39). Им можно пользоваться при ширине черенка от 10 до 4 мм. Поступают следующим образом: в паз
Механические приспособления
Механические приспособления
Ручные буры
Даже лучшая лопата мало поможет, если приходится копать глубокие и узкие ямы, например, для опор виноградных шпалер, под столбы для ограды сада и т.
п. Для этого предназначены ручные буры.На рисунке 42, а изображен самодельный бур,
Приспособления для уборки плодов и ягод
Приспособления для уборки плодов и ягод Уборка урожая – ответственный период в жизни садовода, наглядная демонстрация того, что его усилия в течение сезона не пропали даром. И, естественно, при этом не обойтись без помощников. Как правило, на приусадебном участке плоды
Основные виды плотничных работ
Основные виды плотничных работ Плотничные работы включают в себя:• крепление бревен;• окорку;• отеску;• выборку четверти;• выборку прямоугольного или овального пазов;• наращивание и сращивание;• врубку «в обло» («в чашку») и «в лапу»;• пиление, строгание и
Заточка и правка столярно-плотничных инструментов
Заточка и правка столярно-плотничных инструментов
Заточку топора выполняют на точильном бруске: правой рукой держат обух, а левой — середину топорища.
Возвратно-поступательными движениями лезвия по бруску оттачивают его, периодически поворачивая то одной, то другой
Элементы и конструктивные части столярных изделий
Элементы и конструктивные части столярных изделий Все столярные изделия имеют общие основные конструктивные части и элементы.Брусок — пиленый лесоматериал толщиной не более 100 мм и шириной менее двойной толщины. Продольная узкая сторона его называется кромкой, а
Подготовка поверхностей деталей и столярных изделий к отделке
Подготовка поверхностей деталей и столярных изделий к отделке Подготовка древесины к отделке включает столярную и отделочную обработку.Столярная обработка предполагает заделку сучков, трещин, удаление грязи и зачистку поверхности древесины с последующим шлифованием.
Вспомогательные приспособления
Вспомогательные приспособления
Ко вспомогательным приспособлениям, необходимым при сборе урожая, относятся лестницы, крючки для подтягивания ветвей и др.
Лестницы необходимы для того, чтобы снимать урожай с деревьев: вишни, черешни, абрикоса, яблонь и груш. Для той же
Вспомогательные приспособления и материалы
Вспомогательные приспособления и материалы Садовые лестницы применяют при обрезке высоких кустарников и деревьев. Главное требование к ним – устойчивость. Помимо надежности самой конструкции, следует обратить внимание на ее ножки. Поскольку лестницу устанавливают в
Приспособления для обработки почвы
Приспособления для обработки почвы Огородники и садоводы постоянно занимаются обработкой почвы: осенью – когда ведут основную ее перекопку, весной – когда готовят к посеву, в течение всего лета – когда ухаживают за растениями, после каждого дождя – чтобы разбить
Приспособления для уборки урожая
Приспособления для уборки урожая
В этом деле без помощников не обойтись, поскольку уборка урожая – важный период в жизни садовода, наглядно демонстрирующий, что его усилия не пропали даром.
На приусадебном участке плоды, как правило, убирают вручную, а чтобы потери яблок,
Приспособления по уходу за садом
Приспособления по уходу за садом Садоводам и огородникам необходим специальный инструмент для ухода за садом.Требуются различные приспособления для борьбы с вредителями, для сохранения будущего урожая, для внесения различных удобрений и прочая и прочая.В этой главе мы
Приспособления для прививки кустов и деревьев
Приспособления для прививки кустов и деревьев Шпилька для окулировки (М.Л. Скрыль) Длина рабочей части приспособления составляет 31 мм, ширина – 3 мм, высота в районе ручки – 4 мм, в конце – 1,5 мм. Верхние бока шпильки, сделанной из твердой древесины, изобретатель частично
Основные ручные инструменты для деревообработки
К
Крис Бэйлор
Крис Бэйлор
Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела.
Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 04.08.19
Гэри Джон Норман / Getty ImagesНесмотря на предположения многих телешоу о деревообработке, деревообработка — это не только большие и дорогие стационарные электроинструменты, такие как настольные пилы, ленточные пилы и строгальные станки. Столяры обычно используют основные ручные инструменты для измерения, разметки, маркировки, крепления, обрезки, долбления и многих других задач. Базовый набор необходимых ручных инструментов поможет вам начать работу по дереву и будет так же полезен, когда вы приобретете новые навыки и приобретете более совершенные инструменты.
01 из 10
Молоток
Дерек Э. Ротшильд/Stockbyte/Getty ImagesНаверное, каждый хоть раз в жизни пользовался молотком. Хотя существует множество типов молотков для всех видов применения, наиболее универсальной моделью для деревообработки является молоток с гладким, слегка закругленным «финишным» наконечником. Выберите тот, который не слишком тяжелый, но хорошо лежит в руке. Для начала подойдет молоток на 16 или 20 унций.
02 из 10
Половина точки / Getty ImagesПланировочный угольник (также известный как скоростной угольник или стропильный угольник) — бесценный инструмент для деревообработки. Это не только один из самых быстрых и простых инструментов для разметки прямой линии для торцевого разреза, но его также можно использовать для быстрой разметки любого угла до 45 градусов или измерения до 6 дюймов. Это удобный инструмент, который можно носить в заднем кармане или в сумочке для ногтей, когда вы находитесь в магазине.
03 из 10
25-футовая выдвижная рулетка
губерния / Getty ImagesСтандартная выдвижная рулетка используется для всех видов повседневных измерений.
Для удобства вы можете выбрать рулетку, имеющую как стандартную, так и метрическую маркировку, либо иметь отдельную рулетку или линейку для метрических измерений. Обратите внимание, что крючок на конце рулетки слегка двигается вперед и назад. Это предусмотрено дизайном и позволяет получить одинаковое измерение независимо от того, зацепляете ли вы ленту за конец доски или прижимаете ее к чему-либо. Движение приходится на толщину крючка.04 из 10
Универсальный нож
Клятва Стэтхэма / EyeEm / Getty ImagesУниверсальный нож с фиксирующим механизмом, в котором используются одноразовые лезвия, — еще один жизненно важный инструмент столяра. Это универсальное режущее устройство можно использовать для нанесения меток на заготовке, очистки паза шарнира или любого из сотен других применений, когда необходим нож. Ищите прочный универсальный нож с металлическим корпусом, а не легкий канцелярский нож.
05 из 10
Федерико Кандони / EyeEm / Getty ImagesТонко заточенное долото идеально подходит для очистки стыков и пазов.
При правильном использовании долото может делать чрезвычайно точные, чистые надрезы и надрезы, как никакой другой инструмент для деревообработки. Традиционные столяры и ремесленники имеют множество типов и размеров стамесок, но для начала самые удобные размеры: 1/4 дюйма, 1/2 дюйма, 3/4 дюйма и 1 дюйм.06 из 10
Уровень
stevecoleimages / Getty ImagesКогда вам нужно знать, является ли кусок материала идеально горизонтальным (по уровню) или вертикальным (по отвесу), вам понадобится уровень. Для разных размеров проектов и пространств полезно иметь один длинный уровень (24 или 36 дюймов) и один торпедный уровень длиной от 6 до 12 дюймов.
07 из 10
Отвертки
Кулешин / Getty ImagesЭлектрическая дрель-шуруповерт удобна для заворачивания винтов во многих ситуациях, но в некоторых проектах требуется тонкая настройка ручной отвертки. Вам понадобится несколько размеров как с плоской головкой, так и с крестообразным шлицем.
Три наиболее распространенных размера наконечников для винтов с крестообразным шлицем: от маленького до большого: № 1, № 2 (стандартный) и № 3. Также полезно иметь базовые наборы квадратных, Torx и звездообразных отверток.08 из 10
Скользящая фаска
ArminStautBerlin / Getty ImagesСкользящий скос очень похож на квадрат, за исключением того, что его можно отрегулировать под любым углом и зафиксировать на месте с помощью фиксирующего механизма. Это очень удобно, когда нужно дублировать угол.
09 из 10 шт.
Наборы гвоздей
Строительная фотография / Авалон / Getty ImagesНабор гвоздей представляет собой конический металлический пробойник, который используется для погружения головок гвоздей заподлицо или непосредственно под поверхность дерева. Небольшой набор из трех разных размеров гвоздей подойдет для большинства размеров финишных гвоздей.
10 из 10
Блок-плоскость
ElementalImaging / Getty ImagesПоследнее, что обязательно должно быть у каждого столяра, — это небольшой рубанок.
Этот традиционный инструмент для работы по дереву используется для удаления тонкой стружки из дерева и бесценен для очистки краев во время сборки.
Ротшильд/Stockbyte/Getty Images
Для удобства вы можете выбрать рулетку, имеющую как стандартную, так и метрическую маркировку, либо иметь отдельную рулетку или линейку для метрических измерений. Обратите внимание, что крючок на конце рулетки слегка двигается вперед и назад. Это предусмотрено дизайном и позволяет получить одинаковое измерение независимо от того, зацепляете ли вы ленту за конец доски или прижимаете ее к чему-либо. Движение приходится на толщину крючка.
При правильном использовании долото может делать чрезвычайно точные, чистые надрезы и надрезы, как никакой другой инструмент для деревообработки. Традиционные столяры и ремесленники имеют множество типов и размеров стамесок, но для начала самые удобные размеры: 1/4 дюйма, 1/2 дюйма, 3/4 дюйма и 1 дюйм.
Три наиболее распространенных размера наконечников для винтов с крестообразным шлицем: от маленького до большого: № 1, № 2 (стандартный) и № 3. Также полезно иметь базовые наборы квадратных, Torx и звездообразных отверток.
Этот традиционный инструмент для работы по дереву используется для удаления тонкой стружки из дерева и бесценен для очистки краев во время сборки.Книги по ручным инструментам
Книга по работе с ручными рубанкамиот редакторов Fine Woodworking | ||||||||
Советы по выбору, настройке, заточке и использованию этого классического ручного инструмента С помощью острого, хорошо настроенного ручного рубанка вы можете быстро отрегулировать посадку деталей или соединений, выровнять панель или получить гладкую поверхность для окончательной обработки. Но научиться пользоваться этим классическим ручным инструментом может быть непросто. Что внутри:
| ||||||||
Жители Калифорнии: | ||||||||
| ||||||||
Эта книга предлагает советы о том, как выбрать рубанки, настроить и заточить их для достижения наилучших результатов. Также имеется подробная информация о специальных рубанках и спиц.Руководство по ручным инструментамот Popular Woodworking Editors | ||||||||
Усовершенствуйте свои проекты с электроинструментом с помощью методов ручного инструмента Hand Tool Essentials содержит статьи всех наших постоянных авторов за последнее десятилетие, включая Лонни Берда, Дэвида Чарлсуорта, Адама Черубини, Дона МакКоннелла, Фрэнка Клауса и Кристофера Шварца. | ||||||||
Жители Калифорнии: | ||||||||
| ||||||||
43 главы посвящены таким темам, как, например, как собрать свой первый набор ручных инструментов на барахолке менее чем за 100 долларов и настроить их.Традиционные ручные инструменты для деревообработкиГрэм Блэкберн | ||||||||
Благодаря скорости и производительности, но не обязательно качеству, электроинструменты являются нормой во многих любительских мастерских. | ||||||||
Жители Калифорнии: | ||||||||
| ||||||||
Однако благодаря движению производителей среди ремесленников и столяров возобновился интерес к использованию традиционных ручных инструментов. Личное удовлетворение, удовольствие от ручной работы и более неторопливый, созерцательный подход к работе по дереву заменяют потребность в скорости и шуме электроинструментов. В «Традиционных ручных инструментах для деревообработки», втором томе серии «Иллюстрированные семинары», Грэм Блэкберн собрал виртуальную энциклопедию традиционных ручных инструментов для деревообработки, включая удерживающие инструменты, пилы, рубанки, кромочные инструменты, инструменты для разметки, расточные инструменты и ударные инструменты. Каждый инструмент приведен в списке и включает полное описание того, что он делает и как он используется. Его увлекательное письмо, которое включает в себя анекдоты из его четырех десятилетий работы мастером по дереву, развлекает, а также наставляет. И сотни штриховых рисунков ручных инструментов освещают. Традиционные ручные инструменты для деревообработки — это справочник для всех, кто собирает или просто увлекается ручными инструментами, — это руководство пользователя для столяра и ремесленника, призванное помочь вновь ввести многие из этих проверенных временем инструментов в современные мастерские».
0003Иллюстрированная энциклопедия ручных инструментов для деревообработкиГрэм Блэкберн | ||||||||
Иллюстрированная энциклопедия ручных инструментов, приспособлений и инструментов для деревообработки — это первый том из серии «Иллюстрированные семинары» Грэма Блэкберна в мягкой обложке. | ||||||||
Жители Калифорнии: | ||||||||
| ||||||||
Это всеобъемлющий иллюстрированный указатель ручных инструментов для деревообработки, распространенных в западной цивилизации с восемнадцатого века до наших дней. «Иллюстрированная энциклопедия ручных инструментов для деревообработки» представляет собой не только захватывающий список ремесел и навыков — от краснодеревщиков до колесных мастеров — в эпоху, когда электроинструменты еще не стали нормой, но и замечательную дань технологической изобретательности человека. Перечислено и описано более 600 инструментов, как в алфавитном порядке, так и с полными перекрестными ссылками для легкого доступа, от тесла, шила, фаски и биты до выкручивания, критерия и зигзагообразной линейки, с подробными определениями, интересными этимологиями, и увлекательные исторические сведения. Этот классический справочник содержит более 570 подробных чертежей торговой марки Blackburn, сопровождаемых авторитетным текстом эксперта. Независимо от того, используется ли она в качестве удобного руководства для определения инструмента и его использования или просто для удовольствия, эта книга стоит особняком в том, что она отражает утонченную красоту и изобретательность ручных инструментов для деревообработки.
Тем не менее, ручные инструменты также необходимы для высочайшего уровня мастерства, привнося в работу утонченность, которую не могут произвести одни машины. Независимо от того, используете ли вы ручные инструменты в качестве источника удовольствия, качества или эффективности, или в сочетании с машинами, столяр может доверять информации из «Деревообработка с помощью ручных инструментов» — сборника из 35 статей от экспертов журнала Fine Woodworking.
