Как выбрать насос для опрессовки систем отопления и водоснабжения?

Главная | Статьи о трубопроводной арматуре | Как выбрать насос для опрессовки?

В нынешнее время, которое плотно насыщено рыночными отношениями, многие люди решают самостоятельно провести установку и монтаж гидравлических систем, различных по назначению. Это могут быть водопроводы холодной или горячей воды, разнообразные магистрали для подачи жидкости на производственные и другие нужды, обвязки бассейнов и так далее. По трубопроводам также может транспортироваться жидкий теплоноситель или пар (отопительные системы), а также газ (газопроводы). Однако грамотно разработать и правильно смонтировать между собой трубопроводы — это только часть дела, хотя и самая важная. Давайте представим, что монтаж гидросистемы закончен, и уже казалось бы можно подавать в дом воду, газ или теплоноситель. Но не стоит спешить, следующим и очень важным шагом необходимо правильно провести так называемую опрессовку системы.

Опрессовка — это испытание надёжности соединений труб посредством подачи под избыточным давлением воды, антифриза, масла или другого жидкого вещества.

Целью опрессовки является проверка слабых мест гидросистемы и своевременное исправление недостатков. Для проведения испытаний необходим опрессовочный насос, который подключается к гидросистеме с помощью шланга. Нагнетаемое давление должно превосходить норму в два-три раза, для контроля которого в насосе предусмотрен манометр и ограничительный клапан. Очень важно при опрессовке соблюдать технику безопасности, так как неосторожное или неумелое обращение с оборудованием может привести к повреждению гидросистемы. Суть проверки сводится к тому чтобы, избыточное давление в системе сохранялось без утечек. Если давление начнет падать, то необходимо проверить гидросистему на наличие разгерметизации, устранить прорыв и проверить заново. Только добившись полной герметичности можно считать процесс опрессовки завершенным.

Какие требования предъявляют к опрессовочным насосам?

Для надёжной работы насос должен иметь достаточную мощность, продуктивность и герметичность соединений. Выбирая насос нужно чётко представлять для каких объемов гидросистем он будет использоваться и примерную частоту испытаний.

К примеру, частный дом можно спокойно опрессовать с помощью ручного насоса, производительностью 2-3 л/мин, но для опрессовки многоэтажного дома необходим электрический опрессовщик.

Все насосы условно можно разделить на четыре группы по создаваемому давлению:

нагнетающее давление до 20 — 30 бар;
давление до 50 — 60 бар;
около 100 — 120 бар;
более 150 бар.

Классификация опрессовочных насосов по типу привода.

1. Ручные. Нагнетание жидкости в систему осуществляется посредством рычага соединенного с поршнем. Производительность такого насоса не велика и обозначается в мл/такт (миллилитры в такт), на практике — это объем жидкости вытесняемый поршнем за один рабочий ход. Подробнее о ручных опрессовочных насосах >>

2. Электрические опрессовщики. В насосах данного типа механическую работу нагнетательного механизма выполняет электромотор. Такое решение позволяет добиться большей продуктивности чем в ручном насосе, здесь производительность уже исчисляется в литрах в минуту. Подробнее про электрические опрессовочные насосы >>

По конструктивному исполнению нагнетающего модуля насосы можно разделить на поршневые, пластинчато-роторные и мембранные.

Подача воды в опрессовщик

Для забора жидкости большинство насосов имеют резервуар. Он может быть металлическим либо из ударопрочного пластика. При покупке опрессовщика следует особое внимание обратить на качество бака и корпуса плунжерной части. Так как при использовании производителем материалов не надлежащего качества срок службы насоса будет не долгим.

Существуют модели в которых ёмкость для забора жидкости отсутствует, в таком случае опрессовщик подключают к внешнему источнику (внешний бак или централизованная сеть подачи воды). Большинство моделей являются самовсасывающими, то-есть для работы необходимо шланг подпитки погрузить в емкость с жидкостью и насос самостоятельно будет тянуть воду в нагнетательную секцию.

Применение опрессовочного насоса

При сдаче в эксплуатацию гидросистем жилых домов и предприятий. При монтаже пластиковых или металлических труб места пайки и сварки могут иметь дефекты не видимые невооружённым глазом. Для этого создают давление в 2-3 больше номинального и выдерживают его в течении нескольких часов. Если давление в системе не упало за это время, то объект можно смело эксплуатировать.

После проведения ремонтных работ уже работавших систем — замена стояков, труб, батарей и т.д.
Плановая проверка гидросистем. К примеру, перед отопительным сезоном проверяют состояние отопления.

В заключение отметим, что приобретение опрессовочного насоса стоящее дело, даже если эксплуатировать вы его будете всего несколько раз в год для проверки системы отопления. Конечно в таком случае можно купить ручной насос — он проще в работе и стоимость его на порядок ниже электрического собрата. А в случае необходимости опрессовывания гидросистем с большим объёмом жидкости без электрического насоса Вам просто не обойтись. Удачного выбора!

Как применяется ручной насос для опрессовки системы отопления?

Для любой системы отопления после ее установки либо сложного ремонта, необходима про проверка работоспособности. Для выполнения данных задач применяется специальный электрический или ручной насос для опрессовки системы отопления, который служит для испытания систем обогрева под давлением. На герметичность могут быть проверены трубы, разнообразные механизмы и водозаборные емкости. В качестве рабочей жидкости может быть использована вода, антифриз либо гидравлическое масло.

Содержание

Область использования опрессовщиков труб
Виды опрессовочных насосов
Конструкция ручного агрегата
Принцип работы ручного устройства
Рекомендации по эксплуатации

Область использования опрессовщиков труб

Опрессовочный насос или опресовщик труб является инструментом, предназначенным для испытания системы отопления на герметичность, используя для этого высокое давление. Аппарат для опрессовки системы отопления используются для того, чтобы испытать герметичность и давление в трубах водопроводов, канализации и систем отопления.

Работы, которые выполняют опрессовщики систем отопления:

опрессовка труб;
определение утечки;
профилактика систем отопления;
сдача в эксплуатацию трубопровода.

Мероприятия по проверке труб отопительных систем производят в следующих случаях:

После окончания работ по установке и сдаче его в работу.
При замене стояков, труб и других узлов отопительной системы.
Во время подготовки к отопительному сезону либо при обязательной периодической проверке.
Во время обнаружения сильной деформации или критической коррозии труб и узлов.

Гидропресс для опрессовки труб может применяться как для личного использования, так и для проведения монтажно-ремонтных работ специалистами. Весит достаточно немного, в среднем около 7 кг.

Виды опрессовочных насосов

Все насосы для опрессовки трубопроводов, на сегодняшний день представленные на рынке делятся на три вида:

Опрессовщик труб ручной – используется на частях трубопровода, не имеющих источников электропитания или водоснабжения. Наиболее часто применяются для непостоянных работ. В процессе использования ручных типов опрессовщиков, давление которое они могут создавать, ограничивается уровнем в 500 атмосфер. Кроме традиционно используемой воды, в качестве рабочей среды можно заливать гидравлическое масло и антифриз. В продаже так же есть ручные опрессовщики достаточно компактных размеров, основным назначением которых является быстрое определение уровня давления в системе и проверке герметичности узлов и элементов водопроводных, сантехнических систем, а кроме этого и в охладительных и масляных установках.
Электрические опрессовщики – подойдут при проведении строительных работ, требуется доступ к электро- и водоснабжению. Способны довольно точно и быстро определить герметичность труб под давлением. Оборудование обладает достаточно прочным корпусом и удобной ручкой предназначенной для транспортировки. Одними из обязательных деталей устройства электрических моделей являются электропривод и выключатель с сигнальной лампой. Кроме удобства при выполнении работ такие устройства способны выдерживать предельно возможный уровень давления, создаваемый насосом.
Опресовщики гидравлические бывают как электрические, так и ручные. Их принцип работы заключается на использовании воды, которую заливают в отопительную систему. После чего в ней начинают нагнетать давление. В качестве примера можно привести модель MGF Compact-60 904300. Главные детали устройства изготавливаются из латуни и нержавеющей стали. Второй клапан насоса позволяет упростить задачу эксплуатации. Максимально создаваемое давление — 60 бар.

Исходя из принципа работы, данное оборудование делится на следующие виды:

поршневое;
пластинчато-роторное;
мембранное.

Большая часть моделей опрессовщиков в своей работе используют самовсасывающий принцип действия. Другими словами во время рабочего процесса они всасывают жидкость. В том случае когда наблюдается у насоса недостаточное количество жидкости у насоса, то для того чтобы справиться с данной задачей, необходимо поместить конец засасывающего шланга закачиваемой жидкости. Есть также отдельные модели насосов для пресса, оборудованные специальным баком, что значительно упрощает процедуру и делает ее намного удобней.

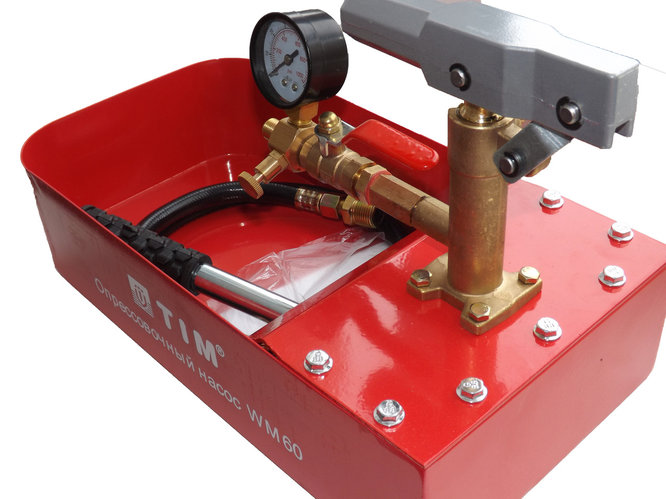

Конструкция ручного агрегата

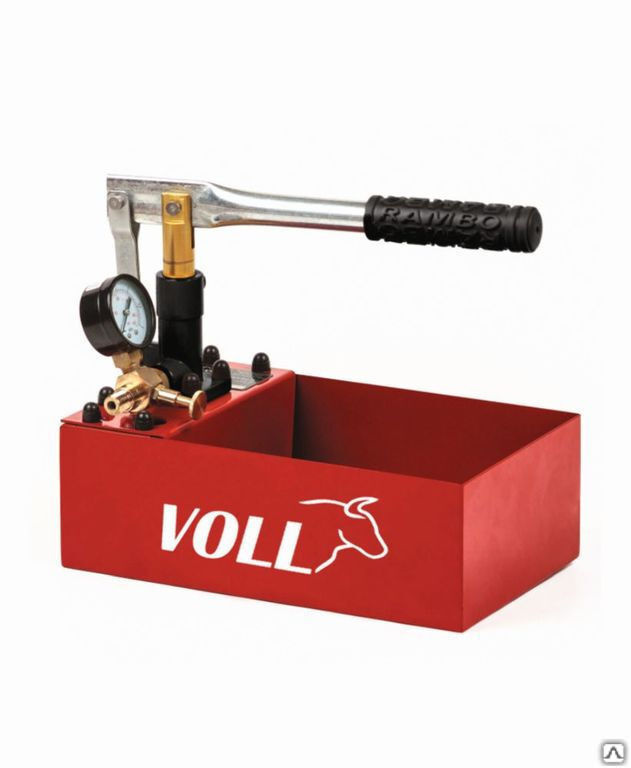

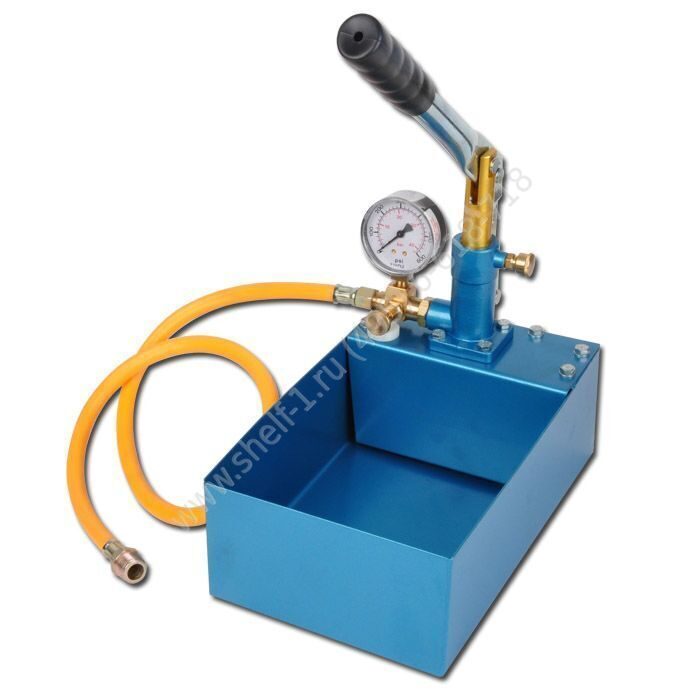

Стандартный ручной пресс для опрессовки системы водоснабжения и отопления состоит из:

Напорной части 1 оснащенной ручкой 5, которая установлена на крышке 6 бака 2.
На выходе нагнетательного узла присоединяется шланг 3, который при помощи специального штуцера подсоединяется к испытуемому трубопроводу.
Плунжерный насос 1 по сути является основным узлом устройства и включает в свою конструкцию цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
Кран 7 служит для открытия и закрытия отверстия слива жидкости, вентиль 8 необходим для отключения агрегата после того как в систему нагнетено необходимое давление.
Цилиндрическая головка 4 и всасывающий патрубок 10 с размещенным на конце фильтром , который зафиксирован гайкой 11 служат для проведения в проверяемую систему воды.
Для того чтобы сделать работу более удобной боковую сторону бака оснащают крюком для крепления ручки, которую также используют для переноски агрегата.
Для мониторинга давления устройство оборудуется встроенным манометром 9 с стрелочным индикатором.

Принцип работы ручного устройства

Проверять систему отопления на герметичность можно с помощью закачки в магистраль воздуха либо жидкой рабочей среды. Для закачки воздуха применяются компрессоры для опрессовки трубопроводов. Главным минусом такого способа является то, что выявить протечку в трубах обжима очень сложно, при этом трубопровод позволяет легко подключать испытательное оборудование с применением разнообразных жидкостей.

Во время гидравлических испытаний систем отопления в магистрали, опрессуемой при помощи ручного насоса, система работает в течение нескольких часов под высоким давлением.

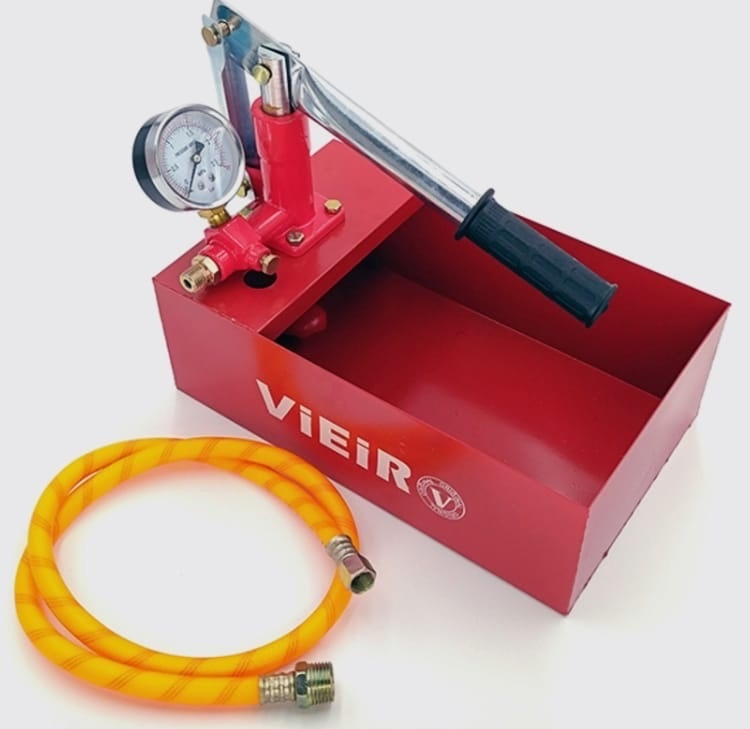

Ручной опрессовочный насос достаточно просто устроен, его конструкция представляет собой герметичный резервуар для воды с плунжерным поршнем, который нагнетает давление при помощи прочного рычага, который соединен с плунжером шарниром.

Главным плюсом плунжерных насосов является возможность получения довольно высокого давления благодаря применению в роли толкающего поршня прочного и износостойкого металлического цилиндра, который не поддается деформации. Внутреннюю поверхность рабочего цилиндра, по которой движется цилиндрический поршень, изготавливают с высокой точностью изготовления, что дает возможность уменьшить рабочие зазоры и размеры уплотнительных колец, что естественно позволяет увеличить напор ручного насоса.

Чтобы контролировать работу, устройство оснащается манометром, после того как жидкость накачана с необходимым давлением, рабочая камера перекрывается от общей системы с помощью отсечного крана.

Ручные опрессовщики используются для проверки небольших контуров, довольно часто их применяют на дачах либо в загородных домах. Одним из отличий от электрических устройств является их небольшая цена и медленная работа.

Как правило, обычный напор в отопительной системе варьируется в диапазоне 1-1,5 бара, стандартный ручной опрессовщик может накачать жидкость до 60 бар., чего вполне хватает для большей части гидравлических испытаний.

Насос для гидростатических испытаний | ToolFetch

Узкий по

83 Продукты

Тип

Аксессуары
Тесные насосы диафрагмы
Электрические испытательные насосы
The Tepter
Pists Tests
Опорные насосы

Цена

10 069,00 долл. США 0,00 долл. США

Мощность PSI

20000250

Brand

Dixon Valve
Hydrorex
Reed Manufacturing
Rice Hydro
Rothenberger
Wheeler Rex

A hydrostatic test pump will help detect leaks in pressurized lines, test pumps can be используется на водопроводных и газовых линиях до 25 000 фунтов на квадратный дюйм. Гидростатические тестеры предлагаются компаниями Reed, Wheeler Rex и Rice Hydro в газовом, электрическом, ручном, ручном и дрельном исполнении.

Гидростатический испытательный насос REED Electric 500 фунтов на квадратный дюйм, EHTP500

$ 599,00

Ручной испытательный насос 300 фунтов на квадратный дюйм, Wheeler Rex 29200

$ 218,00

Электрический гидростатический тестовый насы Насос для гидростатических испытаний, 3 галлона в минуту, 300 фунтов/кв. 0032

$ 3 481,00 до 4 173,00 долл. США

Профессиональный пневматический гидростатический тестовый насос (500 — 65 000 фунтов на квадратный дюйм)

$ 6 441,00 до 10 069,00

. , HTP300

292,00 $

Насос для испытания пожарных рукавов — 500 фунтов на кв. дюйм, 3 галлона в минуту, 4 выхода, Rice Hydro Fh4

2 896,00 долларов США

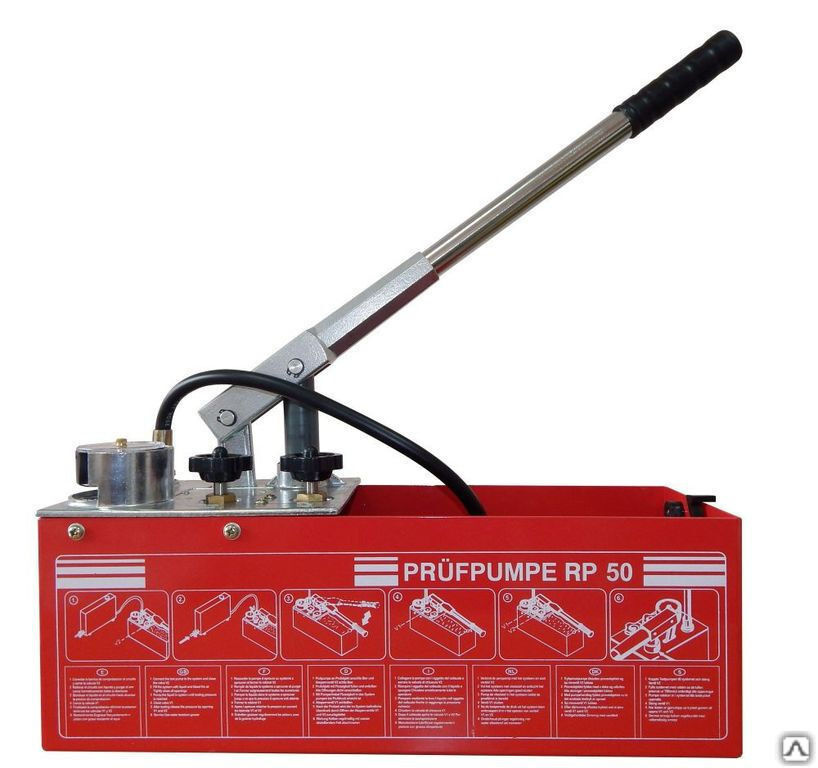

Насос Rothenberger RP50 для испытания под давлением — 60 бар 8600 фунтов на кв. дюйм,2

$ 562,00

Ручной испытательный насос 1000 фунтов на квадратный дюйм, Wheeler Rex 29201

$ 276,00

Гидростатический тестовый насос Rothenberger

$ 276.00

MANALOSTATIC TOMPATATIC

. 50033. Насос с ручным гидростатическим испытанием — 1000 фунтов/кв.

МТП-5-3ГТ

642,00 $

Ручной насос для гидростатических испытаний — 1000 фунтов на квадратный дюйм с баком, рис Hydro MTP-1-3GT

675,00 $

Ручной насос для гидростатических испытаний — 1500 фунтов на квадратный дюйм, с баком, рис Hydro MTP-15-3GT

$704.00

Fire Hose Tester 450 PSI 10 GPM, Honda, 4 Outlet, Rice Hydro Fh20-H

$4,369.00

Fire Hose Tester 500 PSI 3 GPM, Electric, 2 Outlet, Rice Hydro EL-FHT

$2,632.00

Электрический насос для гидростатических испытаний, 1,5 галлона в минуту, 1000 фунтов на квадратный дюйм, Rice Hydro EL-2

$ 2 423,00

Гидростатический испытательный насос риса-диафрагма, 56 галлонов в минуту 250 фунтов на кв. Что делает насос для гидростатических испытаний?

Насос для гидростатических испытаний предназначен для проверки давления в трубопроводе воды или газа до 12 000 фунтов на квадратный дюйм, чтобы убедиться в отсутствии утечек в трубопроводе. После установки линии для спринклерной или газовой линии пользователь закачивает жидкости в линию и создает высокое давление до определенного значения PSI, затем давление в линии поддерживается, чтобы оценить, остается ли давление постоянным. Если утечек нет, давление останется прежним, утечки можно обнаружить по падению давления или с помощью устройства для обнаружения утечек, которое может обнаруживать любые пузырьки воздуха в линии.

Как провести испытание гидростатическим давлением?

✅ Не используйте насос для заполнения проверяемой трубы.
✅ Используйте только чистую воду и не снимайте сетчатый фильтр впускной линии, кроме как для очистки. Песок и другие загрязнения могут повредить гидронасос.
✅ При заборе воды из бочки убедитесь, что заборный шланг не упирается в стенку бочки, ограничивая всасывание.
✅ Начните тест, включив насос или вручную запустив насос, чтобы создать давление в линии
✅ Остановите насос, когда вы достигнете желаемого давления или PSI на манометре
✅ Заблокируйте давление и подождите, чтобы увидеть, уменьшится ли давление, и проверьте линию на наличие утечек
✅ Если давление остается постоянным, линия очищен от утечек.
✅ Не используйте шланги или фитинги, рассчитанные на давление ниже испытательного
✅ Не запускайте этот насос всухую, при его работе всегда должна быть жидкость.
✅ НЕ вмешиваться в настройку двигателя.
✅ Не перекачивать растворы хлора, кроме диафрагменных гидронасосов. Хлор может повредить насос и уплотнения клапана на испытательном насосе. (За исключением диафрагменного насоса)
✅ Когда вы закончите использовать свой насос и собираетесь хранить его до следующей работы, мы рекомендуем пропустить через него раствор воды/антифриза 50/50. Это смажет ваш насос и предотвратит ржавчину внутри.

Поиск и устранение неисправностей

Если вы столкнулись с потерей давления в насосе, возможно, в системе застрял мусор, проверьте обратные клапаны, чтобы определить, есть ли засорение. На Reed Mfg ehpt500 под каждой крышкой есть 2 обратных клапана, которые необходимо снять с помощью шестигранного ключа, а затем осмотреть. Если мусора нет, то, скорее всего, необходимо заменить уплотнения насоса.

Техническое обслуживание

Для большинства насосов рекомендуется осматривать и смазывать поршень и подшипники через каждые 100 часов эксплуатации. Подшипники обычно можно найти за передней крышкой на большинстве электрических насосов. Прежде чем снимать что-либо с машины, убедитесь, что она отключена от сети, чтобы не произошло поражение электрическим током. Не запускайте насос, если пластина снята. Смажьте водостойкой универсальной смазкой и установите пластину на место.

Наконечники для грунтовки

При использовании подачи без давления рекомендуется заполнять вход водой из стандартного садового шланга. После подсоединения шланга к машине убедитесь, что он подсоединен надежно, без воздушных зазоров, чтобы насос не терял давления во время работы. Совет для профессионалов: с помощью более короткого шланга легче заполнить насос, длинные шланги могут сломаться из-за давления или всасывания самого насоса. Если необходим более длинный шланг, убедитесь, что он достаточно жесткий, чтобы не деформироваться.

Типы испытательных насосов

	Мембранный насос для гидростатических испытаний Мембранные насосы для гидростатических испытаний способны работать с 10%-ным раствором хлора или аналогичным раствором и могут работать всухую без повреждений.
	Поршневые роликовые гидростатические испытательные насосы Поршневые роликовые испытательные насосы в основном используются для испытаний водопроводных, ландшафтных, ирригационных и водопроводных линий. Эти устройства надежны и просты в эксплуатации, предназначены для тестирования линий диаметром до 16 дюймов; с объемами до 10 галлонов в минуту и давлением до 450 фунтов на квадратный дюйм
	Электрический насос для гидростатических испытаний Электрические гидронасосы предназначены для испытаний спринклерных систем, оросительных линий, сосудов под давлением, технологических трубопроводов заводов и водопроводов малого диаметра. Это портативные машины, которые можно доставить прямо на рабочую площадку, и они обычно весят от 30 до 50 фунтов. Эти устройства являются одними из самых продаваемых на рынке, поскольку они охватывают 75% того, что необходимо для тестирования сантехникам и спринклерным компаниям.
	Ручной испытательный насос Гидростатические ручные испытательные насосы предназначены для испытаний небольших линий, включающих водопроводные линии, спринклеры и ирригационные системы. Эти машины можно легко хранить в грузовике или в небольшом ящике для инструментов, что позволяет в любое время легко опрессовать линию. Если требуется более быстрое испытание, но электричество недоступно, компания Reed предлагает насос с приводом от дрели, которым можно управлять практически с любой аккумуляторной дрелью.
	Тестер пожарного шланга Испытание пожарного шланга можно легко выполнить с помощью тестера пожарного шланга, доступного как в газовом, так и в электрическом исполнении, они имеют 2 или 4 порта для проверки линий пожарных рукавов. Линейка насосов Rice Hydro серии FH обеспечивает скорость потока до 26 галлонов в минуту и максимальное давление до 1000 фунтов на квадратный дюйм. Эти машины могут тестировать линии диаметром до 6 дюймов и стандартно поставляются с впускными отверстиями 2-1/2 дюйма для быстрого заполнения и прокачки линий. Эти тестеры доступны с газовым, электрическим, пневматическим или пневматическим приводом.
	Пневматический испытательный насос Представляют собой легкие компактные устройства, предназначенные для проведения испытаний под давлением в удаленных местах и замкнутых пространствах, таких как корабли и нефтяные вышки. Варианты включают диапазон давления до 30 000 фунтов на квадратный дюйм и скорость потока 7 галлонов в минуту.

Насос для проверки давления | Tool.com

Что такое насос для проверки давления?

Насос для опрессовки — испытательная машина для гидравлических испытаний (гидроиспытаний) и получения жидкостей под высоким давлением в лабораторных условиях. Насос гидравлический испытательный предназначен для различных сосудов под давлением, трубопроводов, арматуры, котлов, баллонов, противопожарного оборудования, сантехники и т.д.

Как правило, насосы для проверки давления делятся на насосы для проверки давления с ручным управлением, насосы для проверки давления с электроприводом, насосы для проверки давления с пневматическим приводом, насосы для проверки давления с гидравлическим приводом, насосы для проверки давления с дизельным двигателем, насосы для проверки давления с числовым программным управлением и так далее.

Насос для гидростатических испытаний представляет собой разновидность насоса для испытания под давлением. По сути, их можно рассматривать как один и тот же тестер давления, который можно использовать для проверки счетчиков воды, труб, сосудов под давлением, солнечных систем и спринклерных систем в жилых и коммерческих зданиях.

Принцип работы насоса для испытания под давлением

Базовая конструкция насоса для испытания под давлением включает корпус насоса, плунжер, уплотнительное кольцо, регулирующий клапан, манометр, резервуар для воды и т. д. Перед использованием выполните калибровку манометра, чтобы обеспечить надежный коэффициент давления.

Ручной насос для проверки давления

Когда поршень поднимается за ручку, в корпусе насоса создается вакуум. Впускной клапан открывается, и чистая вода поступает в корпус насоса через водяной фильтр и входную трубу. Когда рукоятка нажата, впускной клапан для воды закрывается, а выпускной клапан для воды открывается, чтобы выпустить воду под давлением, а затем ввести тестируемое устройство. Работайте взаимно таким образом, чтобы достичь номинального давления.

Электрический насос для проверки давления

Функция электрического насоса для испытания давления заключается в преобразовании механической энергии силовых машин (таких как электродвигатели, двигатели внутреннего сгорания) в энергию давления жидкости. Кулачок вращается двигателем. Когда кулачок толкает плунжер вверх, объем уплотнения, образованный плунжером и цилиндром, уменьшается.
