Лобзик ручной

 С помощью обычного, ручного (не электрического) лобзика можно сделать много очень интересных, красивых и нужных вещей из дерева, фанеры. пластика и других не слишком толстых и плотных материалов.
Название этот ручной инструмент происходит от немецкого Laubsäge  — что переводится, как тонкая пила по фанере.
  А вообще лобзик считается изобретением итальянских мастеров, которые с помощью подобного инструмента ещё в середине 16 века выпиливали детали для  интарсии — деревянной мозаики.

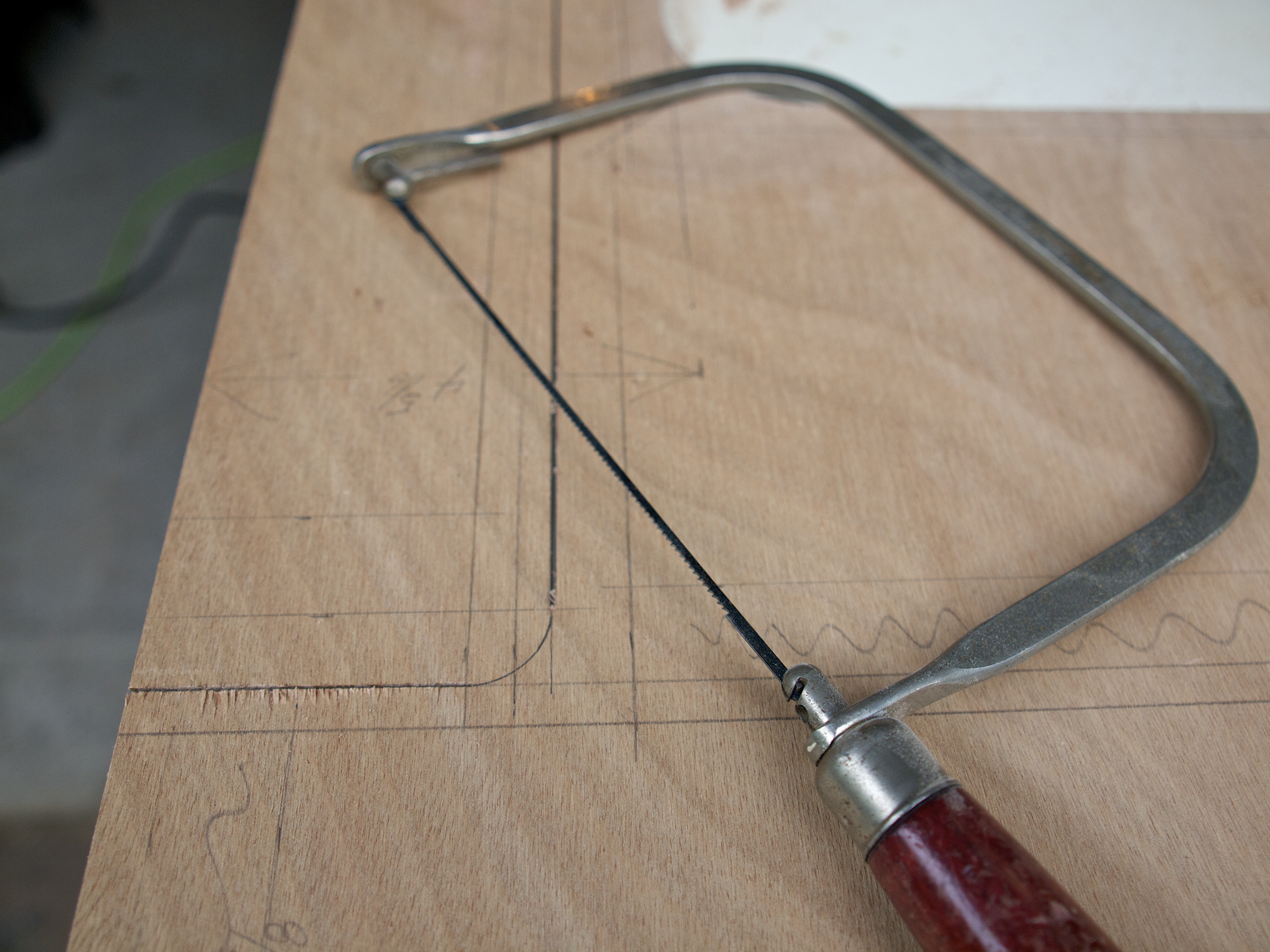

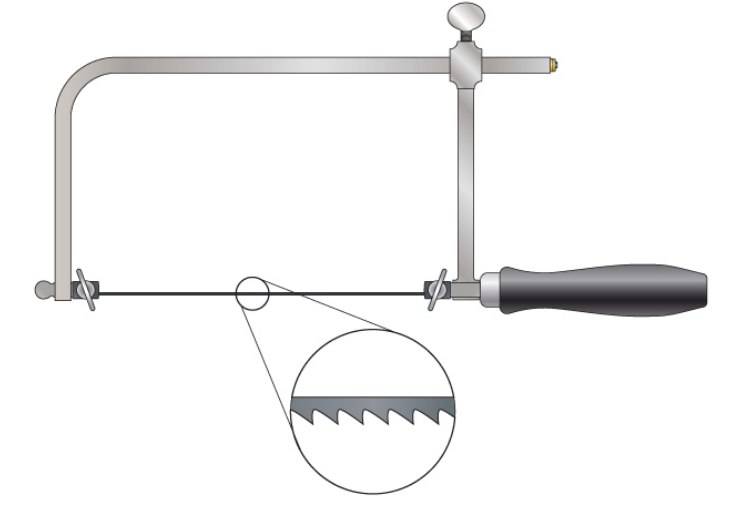

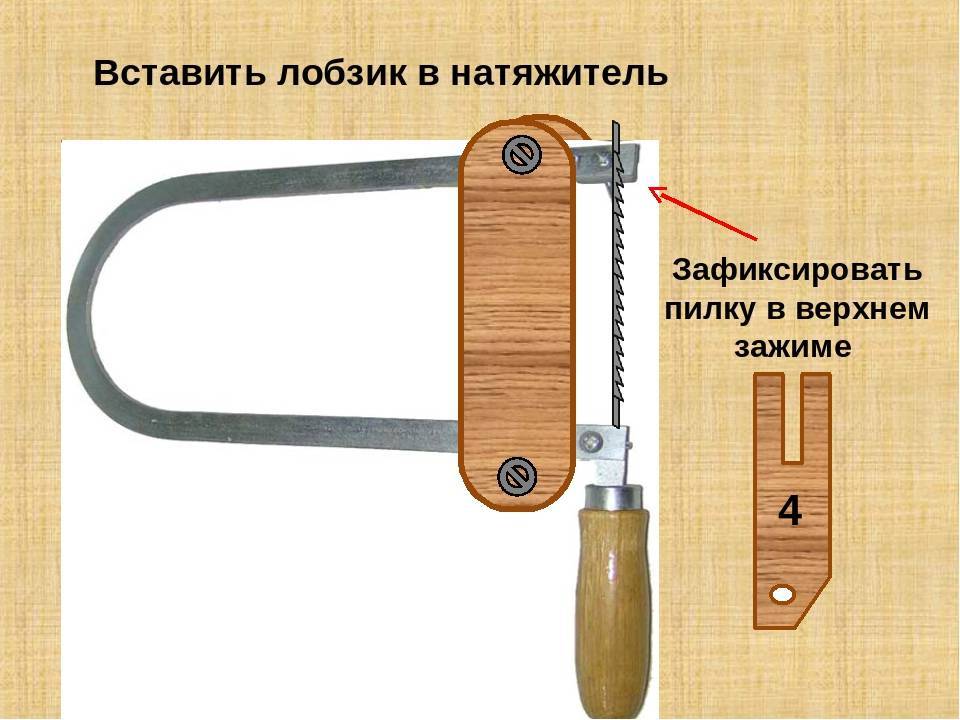

    Ручной лобзик представляет собой упругую металлическую дугообразную рамку с рукояткой, в которой с помощью  зажимных винтов закрепляется тонкая и узкая металлическая пилочка.  Перед закреплением пилки концы дуги лобзика слегка сгибаются вовнутрь  руками, а после того, как винты затянуты, рамка благодаря своей U-образной форме и  упругости туго натягивает пилочку.
Так как вручную, пальцами затянуть гайки барашки очень туго, а потом отвернуть их достаточно трудно, можно воспользоваться каким-то инструментом — пассатижами, например, а ещё лучше сделать специальный ключ — простая металлическая пластинка с прорезью под «уши» гайки-барашка. Таким ключом орудовать намного проще и удобнее.

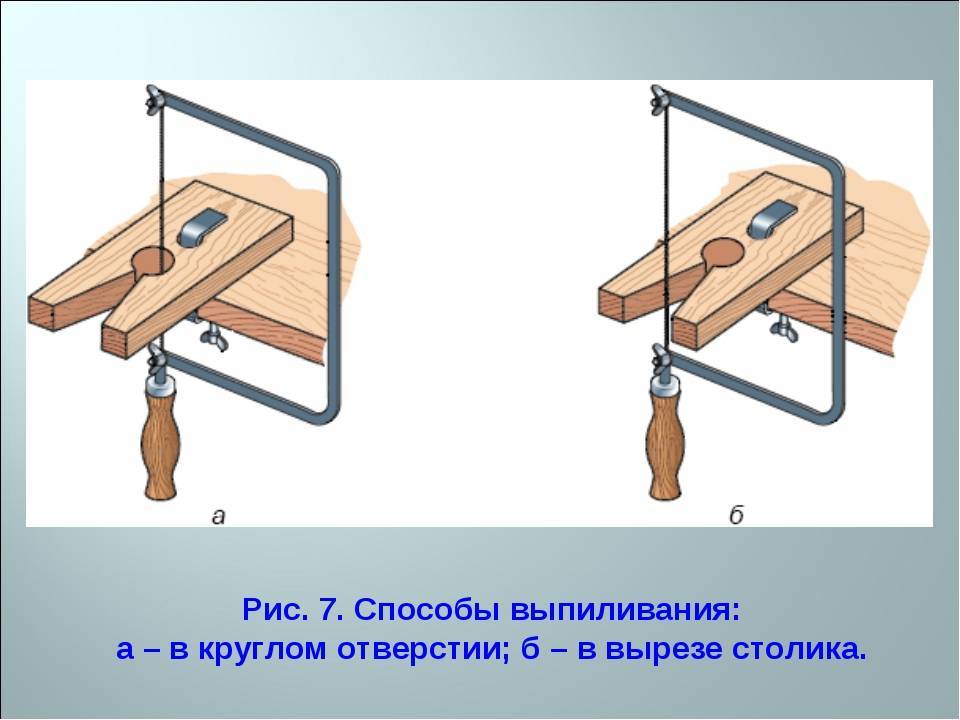

  Выпиливание ручным лобзиком —  увлекательное занятие, которое не терпит спешки, а требует большой аккуратности и тщательности как при нанесении рисунка на поверхность заготовки, так и в процессе пиления. Обычно рисунок наносится с помощью кальки с какого-то заранее подготовленного эскиза.
   Сейчас, с появлением компьютерной техники, принтеров работа мастера с лобзиком намного упростилась. Нет необходимости рисовать узор на фанере или дереве, достаточно отпечатать его на листе бумаги, наклеить на заготовку и пилить по уже готовым линиям рисунка. Если не устраивают  рисунки или чертежи, найденные в интернете, можно сделать свой собственный эскиз на экране компьютера с помощью какого-нибудь графического редактора и тоже распечатать его на принтере. Главное при этом — это обеспечить четкость линий, по которым будет производиться выпиливание лобзиком.
   Эскизов различных поделок с готовыми чертежами в реальных размерах для выпиливания ручным лобзиком в интернете  уйма — разные полочки, фоторамки, светильники, украшения и т. п. При желании можно всегда найти что-то интересное, да ещё добавить немного своего и получится интересная и оригинальная вещица, сделанная своими руками, которую потом преподнести в качестве подарка своим родственникам или друзьям.

     Ручной лобзик — инструмент недорогой, расходный материал — пилочки к нему тоже стоят дешево, да и остальные принадлежности для художественного выпиливания вполне доступны по цене любому.

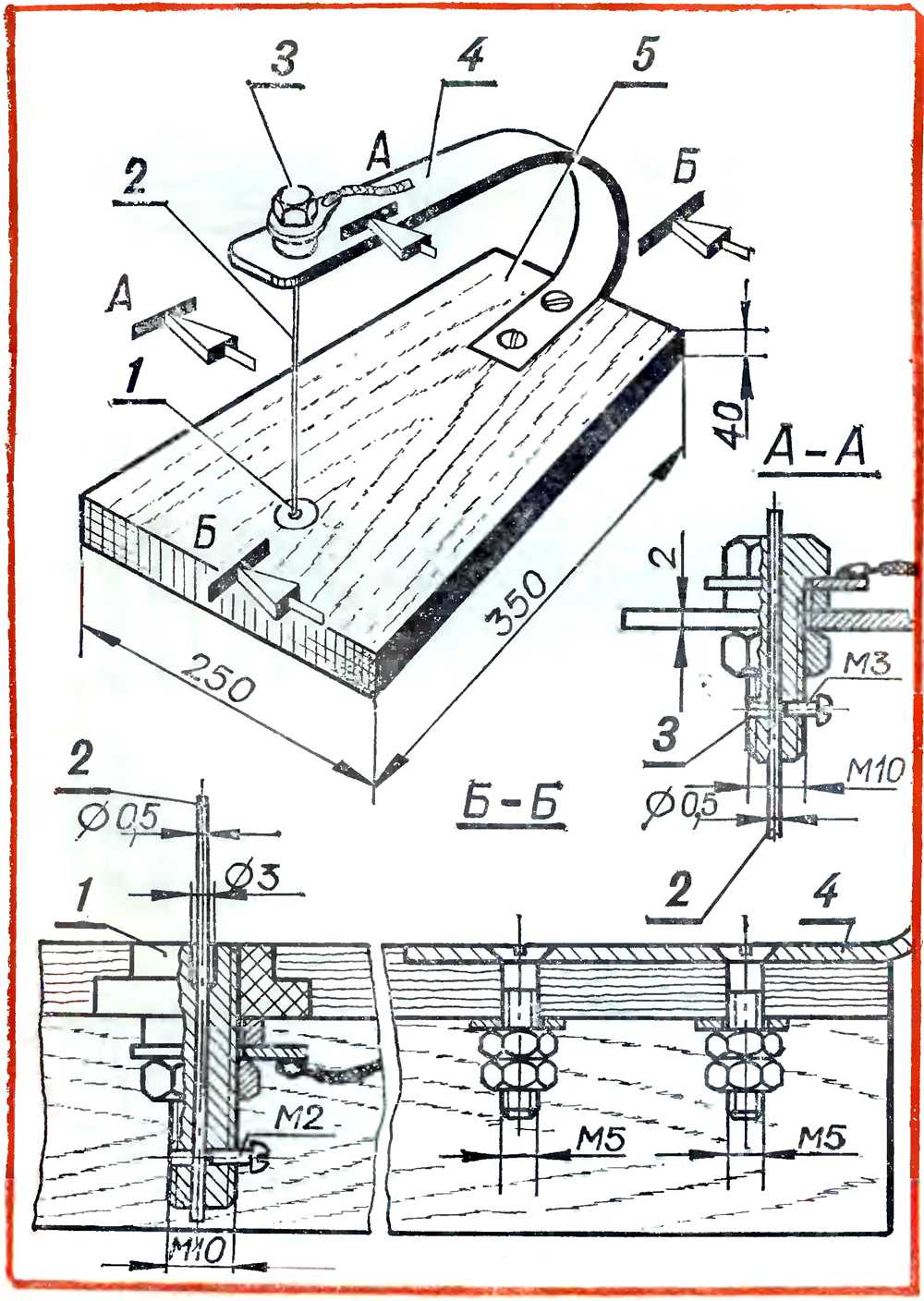

Места в квартире, если даже нет настоящей мастерской, все эти вещи занимают совсем немного. Потребуется лишь простенький станок для выпиливания с пропилом под пилку и отверстием для губки струбцины, который  можно легко изготовить из небольшого обрезка доски. Струбцина позволит закрепить его в любом месте — на столе или даже на табурете. Желательно ещё иметь дрель или шуруповерт с набором тоненьких сверл, чтобы делать сквозные отверстия а заготовке в случае, когда нужно выпилить какой-то внутренний контур узора. В крайнем случае подойдет обычное шило, которым фанеру можно просто проткнуть насквозь.

* * *

    Я не увлекаюсь художественным выпиливанием ручным лобзиком, но использую его иногда для изготовления некоторых заготовок из фанеры для своих  резных поделок.

Чаще всего это применяю при работе над шкатулками, когда нужно к ним сделать фигурное дно в виде рыбки. Основание и крышку в этом случае вырезаю электролобзиком из березовых досок.  Можно, конечно, делать и фанерное донышко  с помощью электролобзика, но тогда приходится делать небольшой отступ от линии рисунка, так как  пилка с достаточно крупным зубом рвет фанеру, особенно, если она не очень хорошего качества.
   Выпиливаю ручным лобзиком  из тонких березовых дощечек также заготовки  для брелочков в виде рыбешек, иначе после пилки электролобзика нужно много работать резцом, придавая заготовке нужные размеры. А вот пилочкой ручного лобзика с очень мелким зубом можно пилить практически прямо по контуру рисунка, придать заготовке нужную форму очень точно и в этом случае работы для резца гораздо меньше.

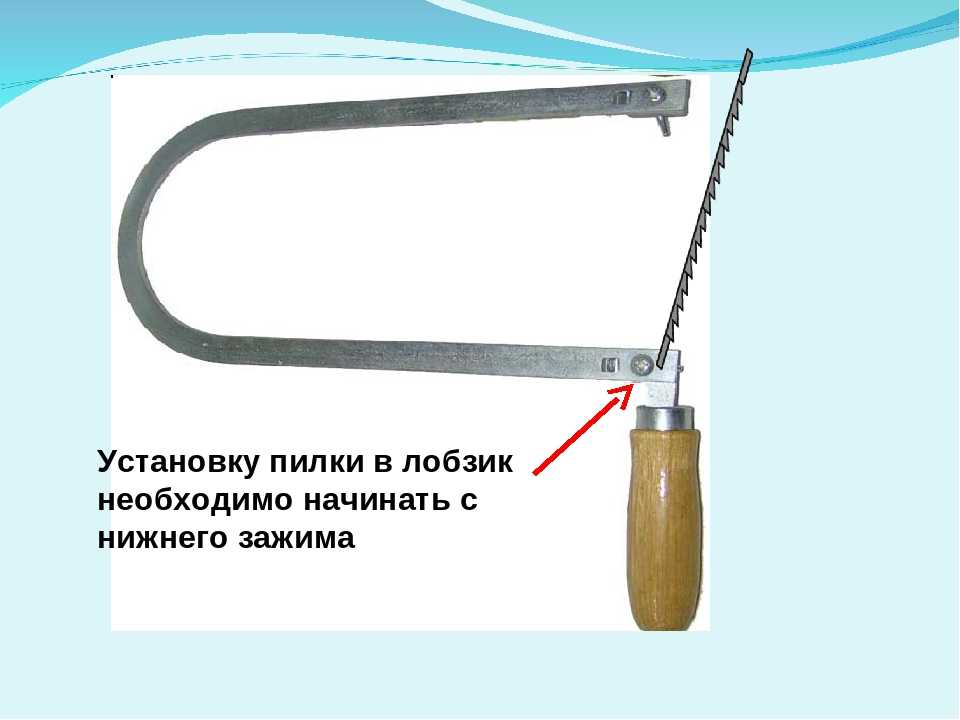

 Пилки для ручного лобзика использую самые простые (такими ещё, наверное, в детстве в доме пионеров выпиливал), но для моих работ они вполне подходят, хотя качество их, мягко говоря, не очень хорошее. На фото, сделанном крупным планом видно, что зубья  у неё совсем не острые, но с фанерой они справляются.

Значительно лучше широко распространенные полотна фирмы «Зубр». (фото слева).
Тут уже и зубья поострее, да и качество металла намного выше.

Бывают в продаже и качественные пилки с алмазным напылением, но они стоят подороже, да и не всегда их можно найти. Они нужны для точных работ по художественному выпиливанию.
     Пользуюсь также и широкими полотнами, которые тоже можно легко зажать в ручной лобзик.  Ими распиливаю березовые дощечки толщиной 1-1,5 см при изготовлении салфетниц в виде рыбок. Недостаток такой пилки в том, что фигурные резы с малым радиусом поворота ею выполнять сложно, приходится вынимать пилку, делать дополнительные пропилы, чтобы выпилить нужный контур. Но зато на прямых или на криволинейных участках с плавным изгибом можно добиться гораздо большей точности реза, чем при работе с электролобзиком. А мелкий зуб такой пилочки позволяет избежать сколов древесины.



Следующее Предыдущее Главная страница

Подписаться на: Комментарии к сообщению (Atom)

Как сделать лобзик своими руками – варианты создания самодельных лобзиков

Автор Михаил Светлов Просмотров 68 Опубликовано 13.09.2022 Обновлено 02.11.2022

Большинство почитателей самостоятельного труда на дому пользуются лобзиками. Подобных инструментов существует немало. Однако если Вам не охота покупать лобзик, сделайте свой собственный лобзик своими руками из подручных материалов.

Содержание

Из швейной машинки в лобзик

В данном случае имеется в виду не электрический, а механический вариант старой швейной машинки. Из такого раритета получаются замечательные ручные лобзики для резки фанеры, бальзы и пластика. Чтобы инструмент получился качественный, соблюдайте четкую последовательность действий, приведенных ниже:

• для начала, ниткоплетущий механизм нужно снять, открутив оба болта крепления;
• в данном механизме есть приводный вал, его снимаем, предварительно выбив шплинт;
• теперь откручиваем защитную панель, а отверстие, сквозь которое совершает движения игла, расширяем до толщины пилки;
• затем подготавливаем пилку – обрезаем длину пилки так, чтобы она стала равна длине иглы. Не забываем стачивать верхние зубцы и низ пилки, зубцы – напильником, низ – на острие;
• а теперь аккуратно вставляем пилку в иглодержатель.

Если все делать по той же схеме, но при этом машинка будет электрической, то может получиться неплохой электрический лобзик. В завершение, чтобы быть уверенным в исправности нашего механизма, проверните колесо машинки, проверьте, не контактирует ли панель или лапка с пилкой.

Письменный стол, превращаю тебя в лобзик!

Этот способ самостоятельного изобретения лобзика более сложен, но и практичен. Чтобы соорудить лобзик-станок из письменного стола нам понадобятся:

• фанера;
• электролобзик любой модели;
• лобзик ручной;
• письменный стол.

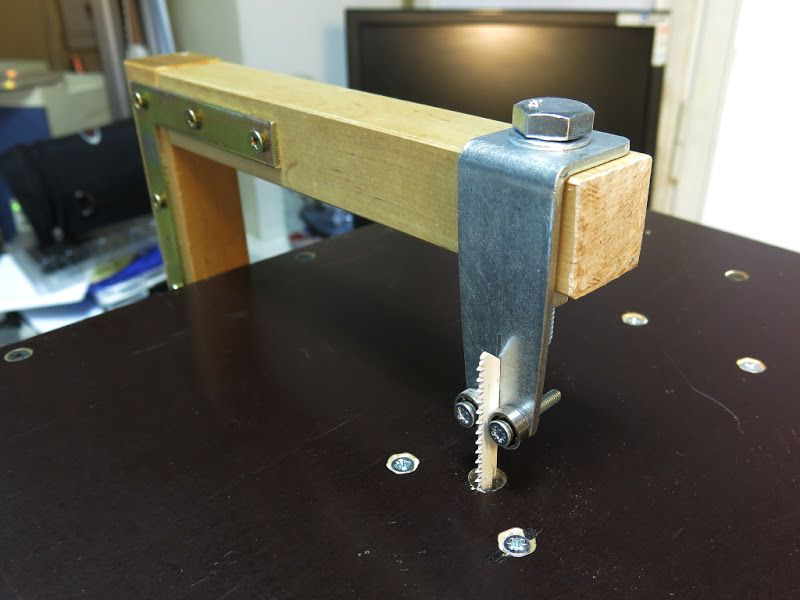

Итак, делаем «качелю» – приспособление для соединения пилки с электроинструментом. Силовой агрегат – всего-навсего лобзик, закрепленный шурупами под поверхностью стола. Делаем сквозную дыру для пилки, а затем, над электроинструментом устанавливаем «качели» и меж ними закрепляем пилку: один конец – к лобзику, один к колесику «качели».

Теперь берем пластину из металла, скручиваем так: крепление по одну сторону и крючок – по другую. На кнопку запуска станка надеваем крючок, другую сторону соединяем с деревянной плоскостью – получаем педаль рабочего старта.

Сделаю лобзик сам или потрачусь?

Лобзик лобзику рознь! Особенно, если делать его самому – сколько людей, столько и способов, не говоря уже о вариации конструкций, получающихся в итоге. Однако большинство работ по преобразованию лобзика осуществляется для единой цели – сделать из него станок. Учитывая то, что процесс мало отличается от указанного ранее – это просто. Но не стоит забывать от параметрах необходимых материалов.

Внимание! Для объемных проектов, такие станки не годятся.

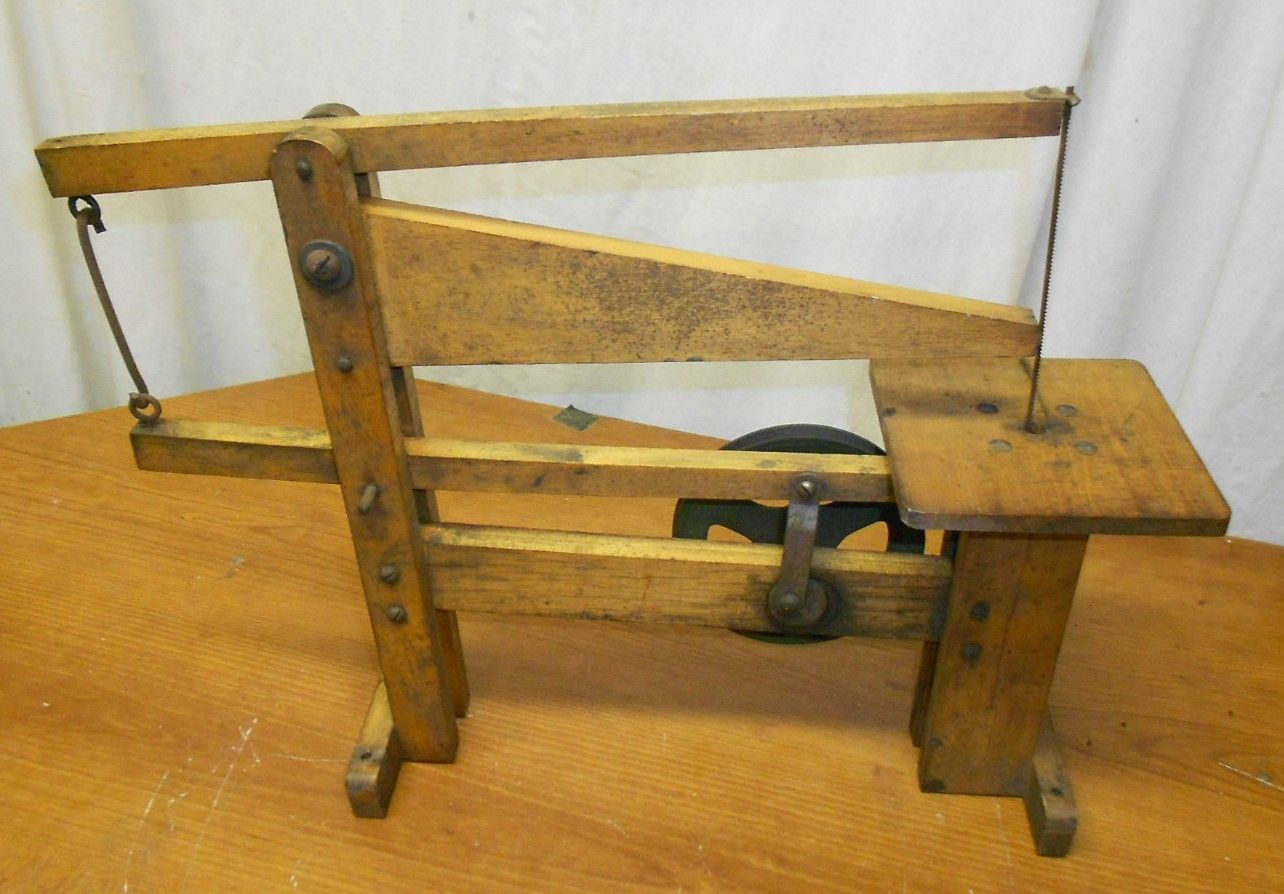

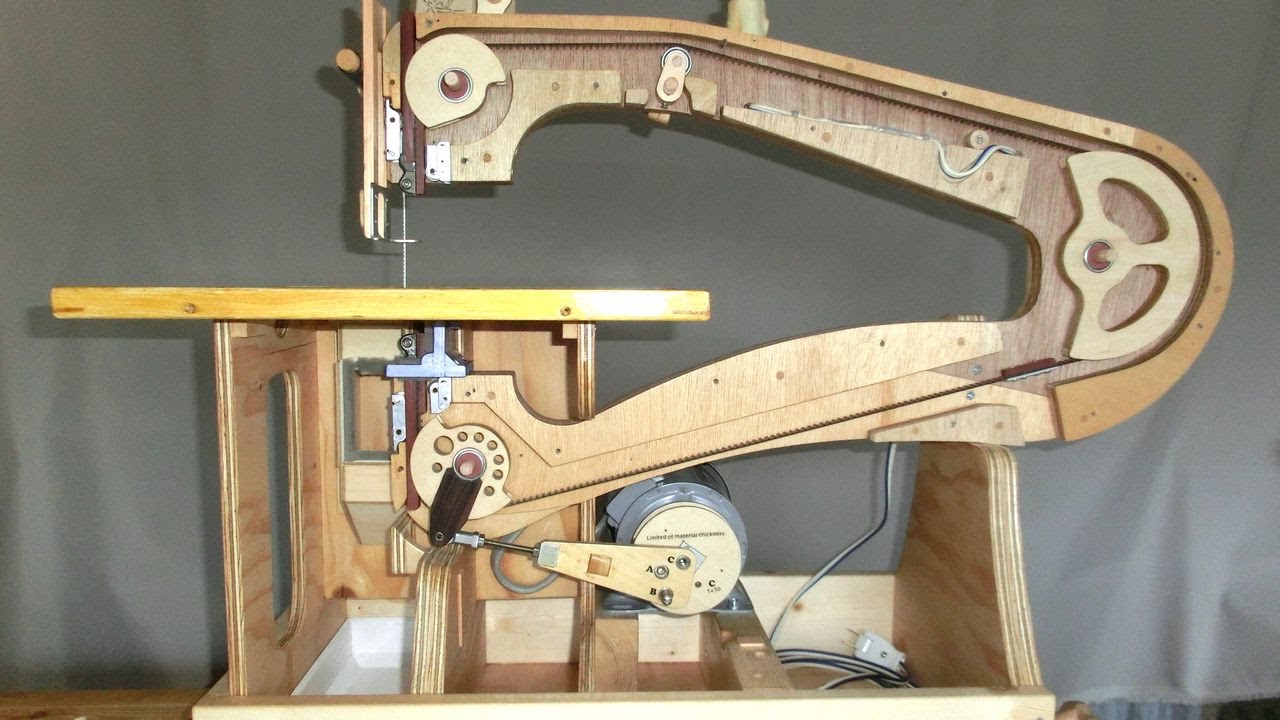

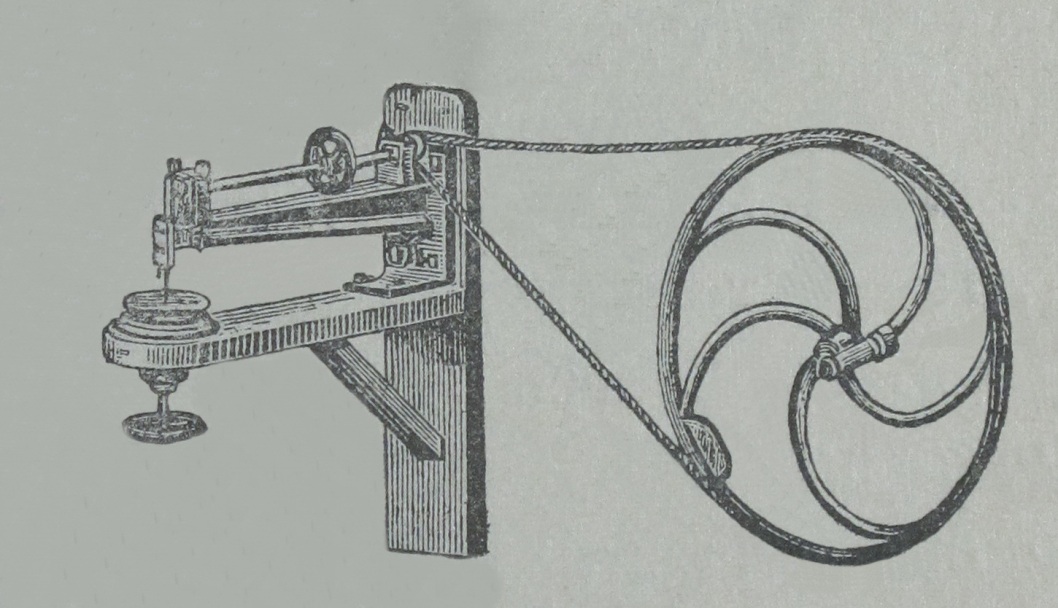

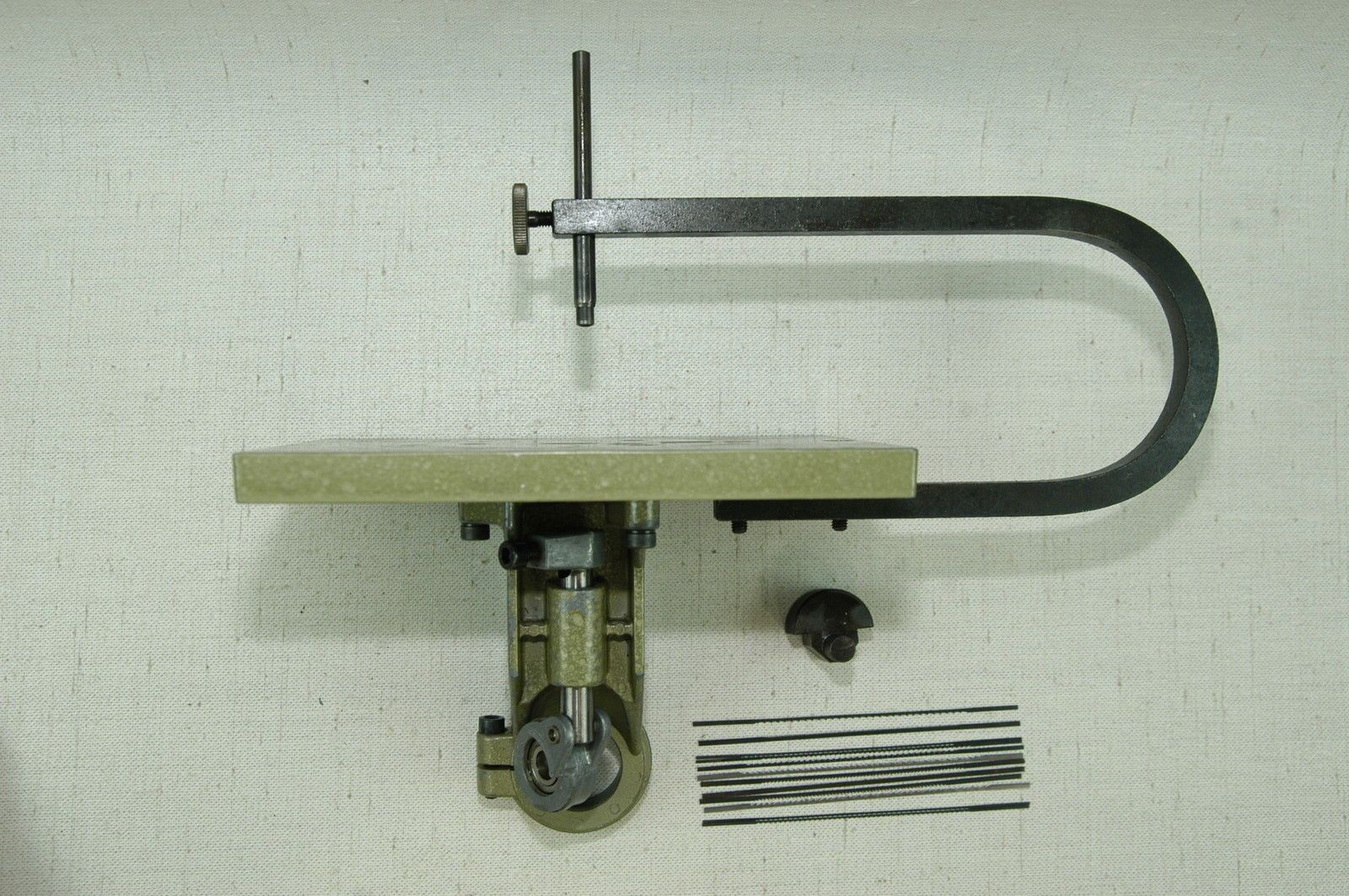

Самодельные лобзики можно делать самыми различными способами, получая различные по конструкции и назначению. Типов лобзиков-станков тоже очень много – начиная от сложнейшего, заканчивая примитивным. Не усложняйте схему – это только отнимет время, а результат может не оправдать себя. Нуждаетесь в высококачественном оборудовании? Такое можно только купить. А «самопал» подойдет для менее грандиозных целей.

Читайте далее:

• Как сделать самодельный электролобзик.
• Делаем настольный лобзик из электролобзика.
• Выбираем пилки для ручного лобзика.
• Ювелирный лобзик своими руками.
• Резьба лобзиком по дереву: инструмент и его возможности.
• Ручной лобзик – «кисть художника» по дереву.
• 10 заповедей успешной эксплуатации электрического лобзика.

Сохранить материал?

Основы DIY: Основное руководство по ручным пилам

Даже если ваша мастерская битком набита электроинструментами, приличная ручная пила, пожалуй, единственная необходимая вещь, которая так же незаменима, как молоток.

«Ручные инструменты могут быть не идеальными для больших проектов, но когда дело доходит до точности и простоты, они обычно выигрывают», — говорит участник Handyman Гун Арвидссен.

«Если вы делаете только один или два быстрых пропила, ручная пила доставляет гораздо меньше хлопот, чем подключение к электросети и уборка после электроинструмента».

Ручные пилы сильно различаются по форме, размеру и конструкции, а также по тому, удерживается ли полотно под напряжением, является ли оно самонесущим или усиленным по задней кромке.

Их использование требует усилий, поэтому выберите тот, который удобно держать, так как будет намного утомительнее, если он вызовет волдыри.

Начиная от инструментов общего назначения для выполнения прямых пропилов в древесине и заканчивая инструментами, предназначенными для работы с крутыми поворотами или материалами, включая плитку, металл, гипсокартон и пластик, ручная пила найдется практически для любого применения в домашних условиях.

Ручная пила общего назначения

Эта классическая конструкция, также называемая панельной пилой, выдержала испытание временем. Отличительная угловая форма рукоятки позволяет легко и быстро наносить линии разреза под углом 90 или 45º.

Многие серийно выпускаемые ручные пилы имеют зубья с индукционной закалкой, которые удерживают острую кромку намного дольше, чем незакаленные пилы.

Минус в том, что такие пилы нецелесообразно перетачивать.

Этот тип пилы имеет жесткое полотно, которое режет при нажимном ходе, обычно около 500-560 мм, и шаг, который редко превышает 8 точек на дюйм.

Этот классический дизайн, также называемый панельной пилой, выдержал испытание временем

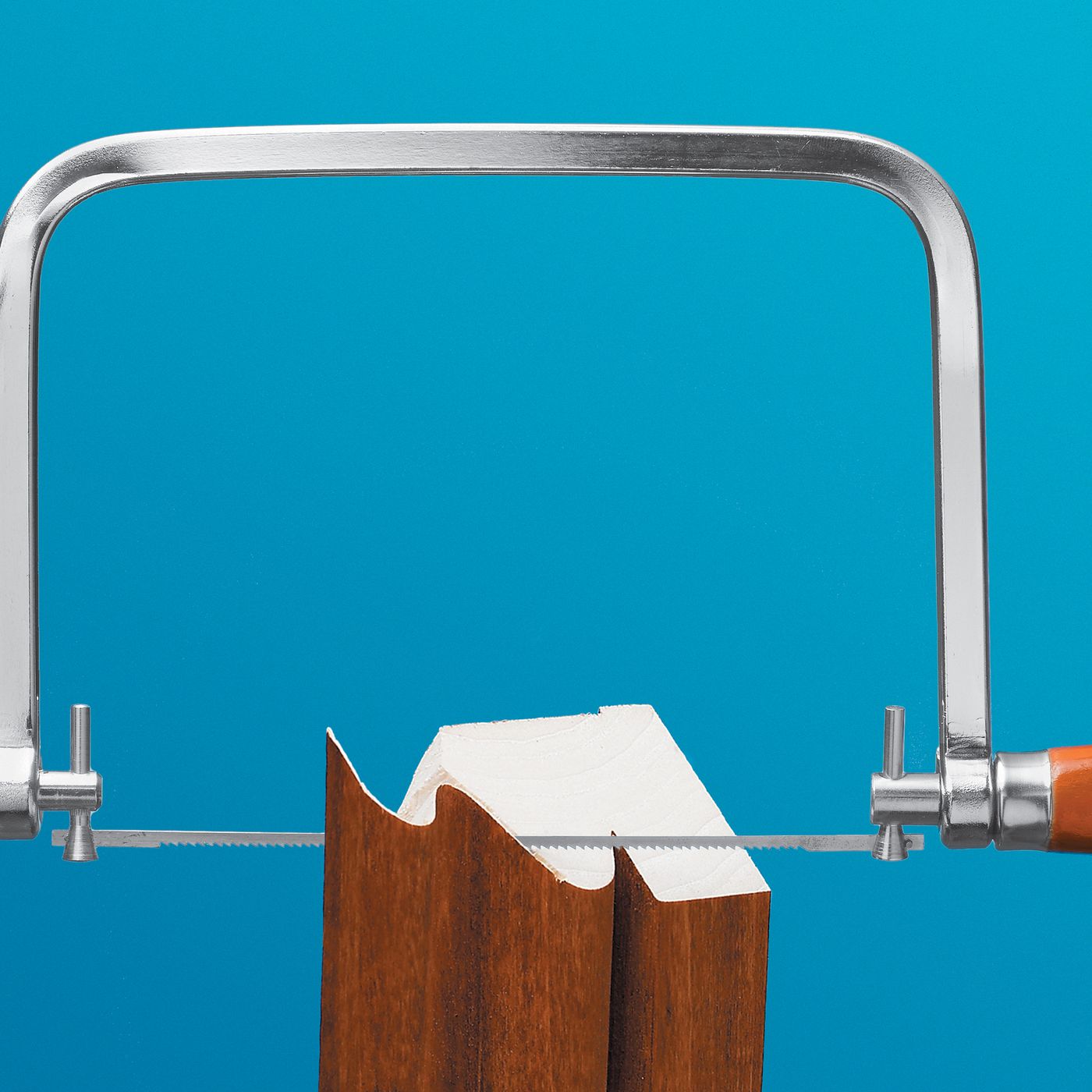

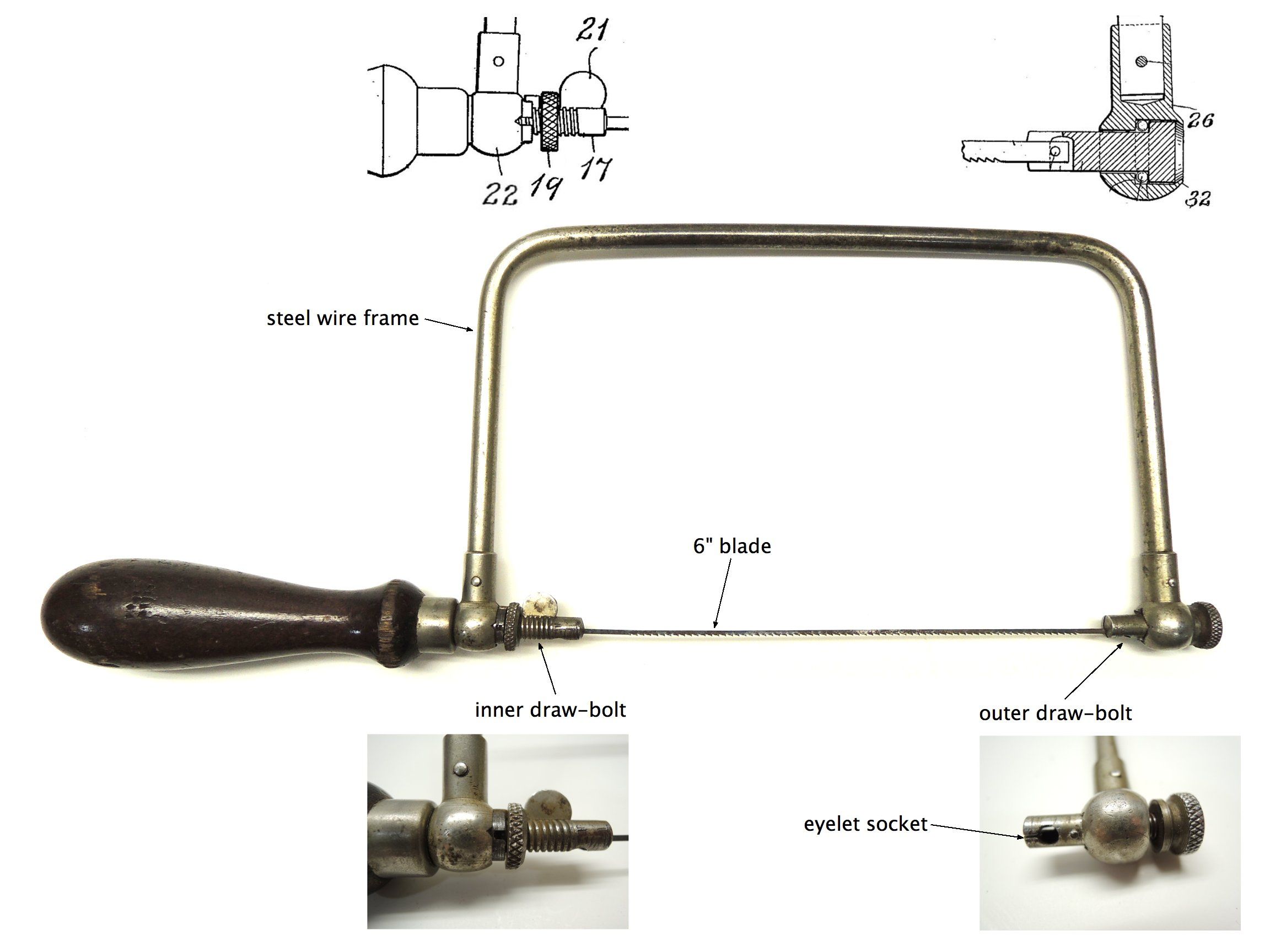

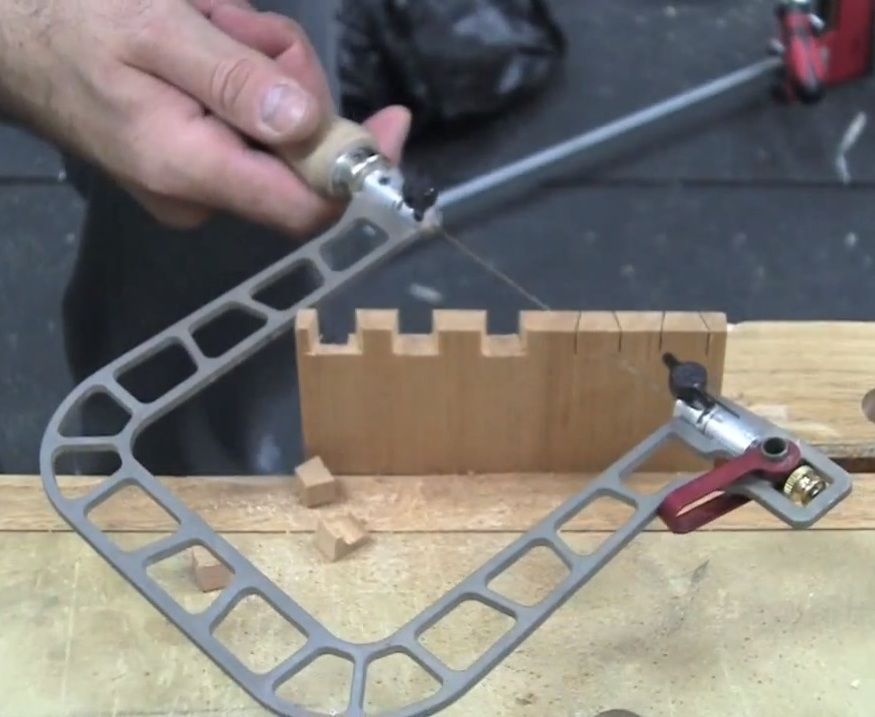

Копировальная пила

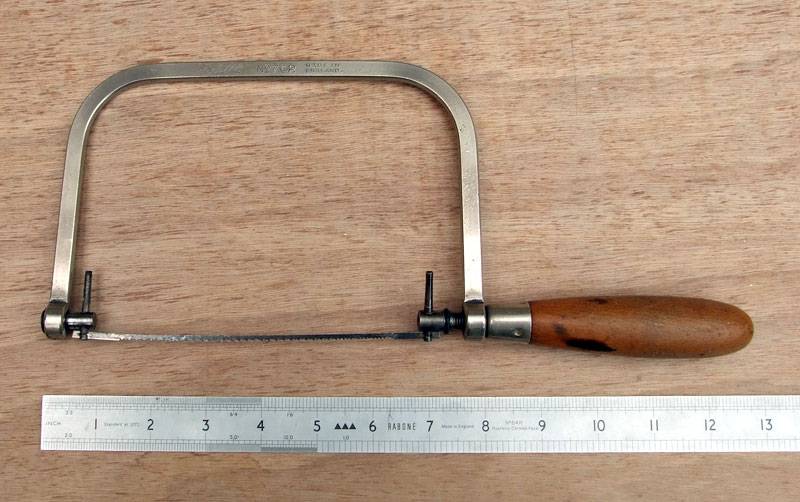

Это по-прежнему предпочтительный инструмент для работы с мелкими деталями, начиная от обрезки внутреннего угла профиля плинтуса и заканчивая крутыми поворотами.

Вместо этого часто можно использовать спиральную пилу, но она дороже и менее маневренна, если заготовку нужно разрезать на месте.

Лезвие удерживается между парой штифтов с прорезями, которые можно поворачивать, чтобы можно было резать под любым углом относительно рамы. Штифт на конце рукоятки имеет резьбу, чтобы вкручиваться и выкручиваться из рукоятки, натягивая лезвие.

Этот инструмент по-прежнему используется для обработки мелких деталей

Шиповидная пила

По мере того, как торцовочные пилы со скользящим составом стали более доступными и популярными, шипорезные пилы в значительной степени потеряли популярность как инструмент, используемый для создания соединений, в честь которых они названы.

Обычно они имеют плотность около 12 точек на дюйм и имеют усиленную заднюю часть, что упрощает их использование для точного пиления и более гладкой обработки.

Это делает их идеальными для нарезки шипов, но те же качества ценны и при резке угловых соединений, особенно в молдингах сложной формы.

Шипорезные пилы просты в использовании для точного распила и получения более гладкой поверхности

Пила для замочной скважины

С узким жестким лезвием, которое можно установить как вертикально, так и горизонтально, пила для замочной скважины предназначена для резки в ограниченном или неудобном пространстве и обычно продается с лезвиями для дерева и металла.

Он используется для тех же задач, что и лобзик, но в ситуациях, когда электроинструмент слишком громоздкий или требуется более точное управление. Он отлично подходит для вырезания отверстий в листовых материалах после того, как просверлено начальное отверстие.

Выемочная пила может быть хорошей ручной альтернативой лобзику

Пила для инструментов

Это укороченная версия ручной пилы общего назначения. Он маленький и достаточно легкий, чтобы его можно было брать с собой куда угодно, предлагая такое же количество tpi и другие преимущества своего полноразмерного родственника.

Это популярная запасная пила, которую можно брать с собой на работу или хранить для особых случаев, когда требуется совершенно новая заводская острая кромка.

Это укороченная версия ручной пилы общего назначения

Ножовка

Также известная как стеновая пила, она имеет короткое жесткое лезвие, разработанное специально для резки гипсокартона. Чтобы начать отверстие, проткните острый наконечник через гипсокартон, немного в стороне от линии разреза, ударив по задней части ручки.

Отпилите до линии разреза, затем вдоль нее и закончите, обрезав обрезанный край бумаги канцелярским ножом.

Удар с жестким лезвием, специально предназначенным для резки гипсокартона

Тяговая пила

Традиционно японские плотники отдавали предпочтение этому типу инструмента, а не пилам, которые пилили нажимным ходом. Это чрезвычайно универсальная пила, которая бывает разных форм и стилей.

Бритвенная острота лобзика в основном зависит от того, насколько тонким может быть изготовлено лезвие.

Он удерживается прямо за счет натяжения, а не зависит от толщины стали, чтобы сопротивляться проталкиванию зубьев сквозь волокна древесины.

Бритвенная острота лобзика в основном зависит от того, насколько тонким может быть изготовлено лезвие

Ножовка

Ножовка состоит из стальной рамы, удерживающей узкое одноразовое полотно под напряжением с помощью крыльчатой ​​гайки или быстроразъемного рычага, или того и другого.

Ножовки в основном используются для резки металла, но мелкий шаг зубьев также делает их пригодными для распиливания хрупких материалов, таких как пластик, которые легко скалываются.

Полотно для ножовки обычно имеет шаг 24 tpi и продается длиной от 250 до 400 мм, причем 300 мм являются наиболее популярными.

Доступно несколько типов рам, включая младшую версию и мини-ножовку. Это ручка, которая захватывает лезвие сзади, а не с обоих концов, и ее следует использовать только для легких работ.

Ножовки в основном используются для резки металла

Пила «ласточкин хвост»

Этот инструмент, похожий по форме на миниатюрную шиповидную пилу, также чаще всего используется для традиционных столярных работ.

Хотя в настоящее время для изготовления соединений типа «ласточкин хвост» часто используются фрезерные станки, делать это вручную — своего рода искусство.

Некоторые варианты оснащены модифицированным лезвием, которое позволяет им резать заподлицо с поверхностью, но без изгиба, который влечет за собой тяговая пила.

Форма похожа на миниатюрную шипорезную пилу

Стержневая пила

Возможно, вам не придется часто вырезать изогнутую форму в плитке, но штанговая пила — единственный инструмент, который может это сделать.

Автономные штанговые пилы обычно имеют полотно длиной около 150 мм, но также доступны полотна, совместимые с 300-мм ножовками.

Круглое сечение лезвия с твердосплавным напылением позволяет резать в любом направлении относительно рамы.

Возможно, вам не придется часто вырезать изогнутую форму в плитке, но штанговая пила — единственный инструмент, который может это сделать

Многопильный станок

Швейцарский армейский нож из ящика для инструментов, обычно имеет прямую рукоятку, на которую можно держать различные лезвия. Некоторые типы даже имеют крепление лезвия на шарнире, что позволяет ему складываться в рукоятку.

Обычно они предназначены для совместимости с полотнами для сабельных пил, предлагая более портативный и менее трудоемкий способ резки того же диапазона материалов.

Это идеальный способ за считанные секунды переключиться с дерева на металл и карбид, не таская с собой целый ящик с инструментами.

Многопильные пилы совместимы с полотнами для сабельных пил

Пила по пластику

Пластмассы часто бывают хрупкими и имеют низкую температуру плавления, что затрудняет их аккуратную резку без сколов и трещин.

Эта пила разработана с учетом свойств ПВХ, АБС и других пластиков. Он имеет лезвие из стали с покрытием 10 точек на дюйм, которое противостоит заклиниванию, и зубья, которые режут при вытягивании.

Пластмассовые пилы часто бывают хрупкими и имеют низкую температуру плавления, из-за чего им сложно резать аккуратно, без сколов и трещин

Нож для ламината

Этот инструмент с мелким шагом и коротким толстым лезвием отлично подходит для резки шпонированных или ламинированных материалов, от напольных покрытий до меламина.

Отличительный нос имеет свой собственный ряд зубов, так что вы можете делать погружные пропилы вручную. Это бесценно для вырезания отверстий в кухонной мебели, если лобзик нецелесообразен.

Этот инструмент с мелким шагом и коротким толстым лезвием отлично подходит для резки шпонированных или ламинированных материалов

Жаргон пилы

Ручные пилы сильно различаются по конструкции и функциям, но почти все они имеют зубчатую режущую кромку с несколькими общими свойствами.

Шаг

Шаг пилы — это расстояние между зубьями, выраженное в зубьях на дюйм (tpi) или в точках на дюйм (ppi). Количество tpi откалибровано по впадинам между зубами, а ppi — от точки к точке.

Шаг пилы – это расстояние между зубьями, выраженное в зубцах на дюйм (tpi) или в точках на дюйм (ppi)

Прорез

Прорез — это ширина разреза. Зубья пилы слегка вывернуты наружу, поэтому пропил шире, чем толщина самого лезвия. Это предотвращает защемление лезвия разрезаемым материалом.

Ширина пропила

Ход

Ход относится к движению пилы по направлению к вам и от вас во время резки. Пилы могут пилить при нажимном или тянущем ходе, или в обоих случаях, в зависимости от того, как обработаны зубья.

Ход относится к движению пилы к себе и от себя при резке

Грабли

Передний угол — это угол между передней кромкой каждого зуба и линией, проведенной под углом 90° к зубному ряду. Натяжные пилы имеют большой передний угол до 45º, в то время как пилы, которые пилят на толкающем ходу, имеют передний угол не более 15º.

Передний угол — это угол между передней кромкой каждого зуба и линией, проведенной под углом 90° к ряду зубьев

Техника ручной пилы

Электроинструменты удобны для больших работ, требующих большого количества резки. Но для мастерства старой школы ничто не сравнится с удовлетворением и точностью распила вручную с помощью инструмента, разработанного для специализированной задачи.

Резка закрытой формы

Просверлите отверстие диаметром 3 мм и отсоедините лезвие от рамы. Проденьте лезвие через отверстие, затем замените его и закрутите натяжной шпиндель. Вырежьте форму, регулируя штифты, чтобы повернуть лезвие по мере необходимости.

Просверлите отверстие диаметром 3 мм и отсоедините отвал от рамы

Резка заподлицо

Натяжные пилы идеально подходят для обрезки кусков древесины, которые слишком громоздки, чтобы резать их долотом. Прижмите лезвие к поверхности, сгибая его как можно меньше, чтобы держать его в напряжении, затем короткими, плавными движениями отпилите дюбель.

Натяжные пилы идеально подходят для обрезки кусков древесины, которые слишком громоздки, чтобы их можно было резать стамеской

Создание шипа

Плотно зажмите древесину, затем отпилите до линии плеч, сначала разрезая по диагонали углы, а затем пилите параллельно линии плеч. Отпилите отходы на плече и зачистите долотом.

Плотно зажмите брус, затем отпилите до линии плеча

Как сделать стол для пазлов своими руками (Пошаговое руководство)

Если у вас дома есть лобзик, вы можете легко превратить его в стол для пазлов. Электролобзиковый стол в основном используется, когда нужно сделать аккуратные и точные разрезы. Конструкция и использование очень похожи на спиральную пилу или ленточнопильный станок, но важно отметить, что «перевернутый» лобзик ведет себя по-другому. И именно так нужно подходить к инструменту.

Использование лобзика в перевернутом виде предлагает возможности, недоступные при классическом использовании. Вы сможете нарезать более мелкие кусочки, сделать прямые разрезы , сделать более тонкие и тонкие разрезы или вырезать формы, которые в противном случае были бы слишком трудными.

Для достижения наилучших результатов необходимо использовать правильный тип лезвия. Не каждое лезвие подходит для каждого разреза. Это очень важно не только с точки зрения качества работы, но и с точки зрения безопасности труда.

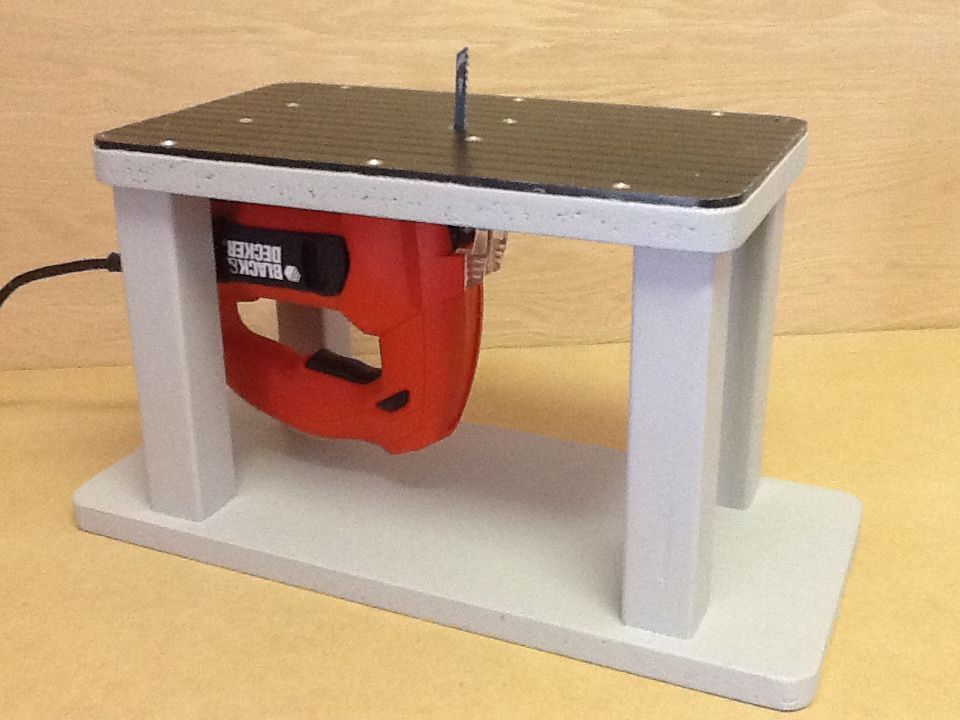

Стол для лобзика своими руками

Если лобзик перевернут, лезвие остается открытым, и во время работы требуется особая осторожность. При изготовлении стола для лобзика советую добавить дополнительные элементы безопасности. К основным из них относятся: корпус должен быть прочным, крепление лобзика к столу прочным, лезвие должно ходить по направляющим. Для получения дополнительной информации проверьте другие функции ниже .

Стол для лобзика, который я собираю, можно легко установить на столешницу с помощью зажимов, что придает сборке большую устойчивость и снижает вибрации. Больший размер стола позволяет размещать большие куски дерева. Кронштейн с направляющими лезвия может быть установлен как сзади, так и сбоку, что также позволяет резать длинные куски дерева. И, кроме всего прочего, стол для лобзика легко переносится.

Сначала я был настроен скептически, но работа с перевернутым лобзиком открыла много преимуществ, о которых я не знал. Установка и крепление лобзика к столу может легко превратить ваш лобзик в стол для точной пилки.

Все материалы, необходимые для сборки, легко доступны в любом местном магазине. Стол изготовлен из фанеры и призм из елового дерева. Регулируемый кронштейн из фанеры и алюминиевых L-образных уголков. Полный список материалов см. ниже.

СВЯЗАННЫЕ: Проверьте эти направляющие для электролобзика и направляющие для циркулярной пилы , который может пригодиться при сборке этого стола-головоломки. Кроме того, вы можете найти все приспособления для деревообработки , которые я использовал для этой сборки, в конце сообщения в блоге.

Последние и актуальные видео

Столик для пазлов своими руками, часть 1

Пожалуйста, включите JavaScript

Содержание

1. Материалы, которые вам понадобятся
2. Общие вопросы
   1. Электролобзик — это то же самое, что и лобзик?
   2. Как заменить полотно на столе для лобзика?
   3. Насколько лезвие над столом при использовании электролобзика?
   4. Меры предосторожности при работе на столе для лобзика
3. Пошаговое изготовление стола для лобзика
   1. Шаг 1. Соберите стол
   2. Шаг 2. Прикрепите ножки стола
   3. Шаг 3. Прикрепите кронштейн
      1. Кронштейн стола для лобзика — заднее крепление
      2. Кронштейн стола для лобзика — боковое крепление
   4. Шаг 4. Изготовление простого ограждения стола для лобзика
4. Как установить и использовать стол для лобзика
5. Видеоролик по столу для пилы
6. Используемые приспособления для деревообработки

*За безопасность отвечаете вы сами. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Возможно, вы захотите ознакомиться с этими советами по безопасности для циркулярной пилы , прежде чем прыгать на столе для лобзика.

Что понадобится для изготовления стола для лобзика

Настольная пила-лобзик:
Фанера – 40 x 50 x 2,1 см (15,7 x 19,7 0,8 дюйма)
Древесина ели (4 шт.) – 24 x 4 x 4 см (9,44 x 1,57 x 1,57 дюйма
Фанера (2 шт.) – 40 x 13 x 1,2 см (15,7 x 5,1 x 0,47 дюйма)
Фанера – 46 x 12 x 1,2 см (18,1 x 4, 72 x 1,47 дюйма
Фанера – 12 x 13 x 0,9 см (4,72 x 5,11 x 0,35 дюйма)

Стол для лобзика – кронштейн, регулируемые рычаги, направляющие подшипников:
Фанера (2x) – 10 x 11 x 1,2 см (3,93 x 4,33 x 0,47 дюйма)
Фанера (1x) – 10 x 11 x 0,9 см (3,93 x 4,33 x 0,35 дюйма
Уголок алюминиевый (2 шт. ) – 10 x 1,5 x 1,5 см (3,93 x 0,59 x 0,59 дюйма)
Фанера (2 шт.) – 38 шт. 5 x 1,2 (14,96 x 1,96 x 1,47 дюйма)
Фанера (2 шт.) – 19 x 5 x 1,2 см (7,48 x 1,96 x 0,47 дюйма)
Фанера – 11 x 5 x 1,2 (4,33 x 1,96 x 0,47 дюйма)
Фанера (2 шт.) – 8 x 5 x 1,2 (3,14 x 1,96 x 0,47 дюйма)
Фанера – 6 x 6 x 1,2 см + 6 x 3 x 1,2 см (2,36 x 2,36 (1,18)x 0,47 дюйма)

Стол для лобзика – упор для резки:
Алюминиевый угловой угол – 54 см (1,5 см x 1,5 см x 2 мм)
Фанера – толщина 1,2 см

Другое:
Сверло – 6 мм
Сверло Форстнера – 15 мм
Шурупы (длиннее, короче)
Клей для дерева, болты М4
Болты М6, Т-образные гайки М6, шайбы М6
Подшипники для болтов М6 9002 5-звездочные ручки

Инструменты (не все инструменты необходимы):
Электролобзик
Фрезерный станок
Ручная дрель
Циркулярная пила
Стамеска

ПРИКРЕПИТЬ ЭТО К PINTEREST

Электролобзик — это то же самое, что и лобзик?

Между электролобзиком и циркулярной пилой много общего, и эти два типа пил часто путают. Они работают по похожему принципу, тем не менее, это два разных инструмента, применение которых также отличается.

Электролобзик — это портативный электроинструмент, который часто используется для всевозможных криволинейных и сложных разрезов. И хотя электролобзиком можно пользоваться и для прямых пропилов, его преимущество в основном заключается в вырезании неправильных форм. Электролобзик оснащен довольно узким лезвием, которым можно резать самые разные материалы. При работе электролобзиком полотно возвратно-поступательного движения вдавливается в заготовку.

Прокруточная пила — это фиксированный стационарный электроинструмент. Лезвие обычно меньше и уже, чем в случае с электролобзиком, и захватывается станком с обоих концов. Такое тонкое лезвие позволяет создавать более тонкие и замысловатые узоры, не ломаясь и не переплетаясь. Разрез очень узкий, и вырезать взаимосвязанные части, как головоломку, очень легко. При использовании спиральной пилы заготовка вдавливается в полотно.

Стол для лобзика очень близок к лобзику, но лобзик мощнее и использует другие типы полотен.

Как заменить полотно на столе для электролобзика?

Замена полотна на лобзиковом столе происходит довольно часто, и наличие хорошего доступа к рычагу расцепления является одним из основных условий быстрой, простой и надежной замены полотна.

Процесс замены полотна лобзика различается в зависимости от лобзика. Вы либо сможете заменить полотно вручную (без использования инструмента), либо для некоторых электролобзиков потребуются инструменты — обязательно ознакомьтесь с руководством по эксплуатации вашей модели электролобзика.

При переделке лобзика в лобзиковый стол гораздо проще и удобнее использовать лобзик с безинструментальной системой.

Замена полотна на столе для лобзика:

1. Убедитесь, что стол для лобзика выключен и отсоединен от сети
2. Убедитесь, что у вас есть свободный доступ к рычагу освобождения полотна
3. Отсоедините рычаг освобождения полотна и снимите полотно
4. Вставьте новое лезвие и убедитесь, что оно правильно расположено в направляющей лезвия (ролика)
5. Закрепите полотно на месте

СВЯЗАННЫЕ: Как заменить полотно электролобзика

Насколько лезвие над столом при использовании электролобзика?

Высота лезвия над столом должна быть достаточной, чтобы полностью покрыть толщину разрезаемого материала. Точнее, в самой нижней точке реза (момент, когда полотно электролобзика находится внутри электролобзика) полотно электролобзика должно быть выше толщины разрезаемого материала.

Это важно по двум основным причинам:

1. Точность реза – Если высота материала выше лезвия, невозможно будет аккуратно разрезать материал.
2. Безопасность – короткое лезвие будет отталкивать материал от стола, что сделает невозможным надежное удержание материала и может привести к травме.

Меры предосторожности при работе на столе для лобзика

Как правило, электролобзик безопаснее других пил. Тем не менее, использование лобзика в качестве автономного инструмента или в составе стола требует соблюдения всех необходимых мер предосторожности, таких как ношение защитных очков или защитных очков (полнолицевой маски), средств защиты органов слуха или соответствующей одежды.

Помимо стандартных мер предосторожности, есть несколько моментов, на которые следует обратить особое внимание при использовании стола для лобзика.

1. Отверстие для ножа в столе должно быть достаточно большим , чтобы лезвие оставалось свободным и не сдавливалось столом. Если лезвие не двигается свободно, существует более высокий риск его поломки.
2. Электролобзик должен быть надежно прикреплен к столу
3. Вся сборка должна быть прочной и прочной . Установка стола для электролобзика на столешнице повышает устойчивость стола для электролобзика и снижает вибрацию
4. Полотно электролобзика должно постоянно перемещаться между направляющими подшипниками , даже в самом нижнем положении полотна
5. Легкодоступный переключатель должен быть на месте на случай необходимости для быстрого выключения лобзика
6. Для работы используйте правое полотно лобзика . Лучше использовать полотно для электролобзика, которое режет при движении вверх

Давайте построим

Столик для лобзика изготовлен из фанеры 12мм и 9мм , а ножки стола из призм из елового дерева. Все материалы, которые я использовал для сборки, легко доступны в любом местном хозяйственном магазине.

Стол можно использовать отдельно или прикрепить к верстаку . Это на самом деле установка, которую я предпочитаю. С этой задачей справятся простые зажимы. Стол намного устойчивее, вибрации почти нет.

Большая поверхность стола (40 х 50 см) позволяет разместить более длинные куски дерева, что делает работу более удобной.

Стол для лобзика также содержит регулируемый рычаг , который удерживает лезвие в нужном положении во время резки. Лезвие колеблется между двумя регулируемыми подшипниками, которые могут удерживать различные типы лезвий.

Регулируемая рука может быть установлена ​​в двух вариантах:

1. Заднее крепление – удлинитель крепится к задней части стола и позволяет стреле двигаться вперед и назад. Высота руки фиксированная. Такая настройка подходит для поперечной резки.
2. Боковое крепление – удлинитель крепится сбоку стола и позволяет манипулятору перемещаться из стороны в сторону. Высота руки регулируется. Эта настройка позволяет резать более длинные куски дерева.

Электролобзик Параметры настольной пилы:

• Размеры стола: 40 x 50 см
• Высота стола: 27 см 3 см
• боковое крепление: заготовки до высота 7 см
• Переносной, легко крепится к верстаку

Я использовал несколько инструментов для сборки стола для лобзика, но не все из них необходимы. Они облегчают работу и делают ее более точной. Лобзика должно быть достаточно. Хотя наличие и использование некоторых из приспособления для деревообработки определенно пригодятся.

Пошаговая инструкция изготовления стола-пазла

Шаг 1: Сборка стола-головоломки

Для стола вам понадобится фанерная доска толщиной 1,2 см и 0,9 см (всего 40 x 50 x 2,1 см). Начните с доски толщиной 0,9 см.

Поместите лобзик на доску и наметьте внешнюю форму основания лобзика (без башмака лобзика).

ПРИМЕЧАНИЕ: Учитывайте длину лобзика и наличие у вас лобзика со шнуром или без него.

Вырежьте нарисованную область. Я использую шаблон для точной резки , но можно использовать и лобзик вместе с наждачной бумагой или долотом. Цель состоит в том, чтобы вырезать прямоугольник, в который поместится основа лобзика.

Склейте две доски (0,9 + 1,2 см) и дополнительно закрепите их шурупами, чтобы они не болтались.

Отвинтите болты от башмака опорной плиты, приклейте на него двухсторонний скотч и вставьте электролобзик в место пропила. Затем отметьте на плате отверстия для винтов и снимите пластинчатый башмак.

Просверлите все 4 отверстия для винтов (я использую сверло 4 мм) и отверстие большего размера (15 мм) для полотна лобзика. Вставьте лобзик и закрепите его винтами. Убедитесь, что винты находятся на одном уровне со столом.

ПРИМЕЧАНИЕ: Отверстие для полотна электролобзика должно быть достаточно широким, чтобы полотно было свободно и никоим образом не касалось внешнего края круга. Кроме того, вы должны иметь возможность вставлять лезвия разных размеров.

Шаг 2: Прикрепите ножки стола

Вырежьте 4 ножки стола длиной 24 см каждая. Вы можете использовать приспособление для поперечной резки для лобзика или направляющую для циркулярной пилы (если у вас нет настольной пилы), чтобы получить чистые перпендикулярные пропилы.

Прикрепите ножки к основанию (40 x 13 x 1,2 см) с помощью клея и шурупов. Положение ножек в 2 см от края основания. Используйте угловые зажимы , чтобы убедиться, что ножки перпендикулярны основанию.

Отметьте положение ножек на столе для лобзика. Я вырезал квадрат глубиной 0,5 см в столе, добавил клей и вставил ножки. Кроме того, я закрепил ножки винтами с другой стороны стола (убедитесь, что винты находятся на одном уровне со столом). ).

ПРИМЕЧАНИЕ: Вы ​​можете использовать регулируемую направляющую шаблона фрезера , чтобы вырезать квадраты, точно повторяющие форму ноги. Если у вас нет фрезера или вы не хотите утопать ножку, вы всегда можете прикрепить ножку прямо к столу.

Находите этот пост в блоге полезным?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Сделайте крепление для руки

Вырежьте кусочки фанеры по размеру (10 x 11 см) и склейте их вместе. Они не обязательно должны быть квадратными. (Я использую 3 штуки, две из них толщиной 12 мм, одна толщиной 0,9 мм — таким же образом можно добавить еще, чтобы они стояли выше).

Добавьте сверху алюминиевые направляющие (10 x 1,5 x 1,5 см), оставив между ними расстояние 5 см. Они служат направляющими для регулируемого рычага. Расположите направляющие в центре подставки и прикрепите их так, чтобы они указывали на то место, где находится полотно электролобзика.

Я использую двухсторонний скотч, чтобы сначала прикрепить направляющие к подставке, а затем закрепить их винтами.

Просверлите 4 отверстия ø6 мм в углах подставки и вырежьте шестигранник для головки винта.

Просверлите 2 отверстия ø6 мм по центральной линии (между алюминиевыми направляющими) и вставьте Т-образную гайку с противоположной (нижней) стороны. Используйте сверло Форстнера, чтобы сделать их заподлицо с поверхностью.

1. Кронштейн стола для электролобзика — задняя насадка

Поместите кронштейн на центральную линию задней части стола и убедитесь, что центральная линия алюминиевых направляющих направлена ​​в сторону полотна электролобзика. Закрепите насадку струбцинами и просверлите 4 отверстия в столе электролобзика. Затем закрепите крепление к столу с помощью винтов и гаек.

Для изготовления регулируемого рычага вырежьте 2 куска фанеры (38 x 5 x 1,2 см), склейте их вместе и прорежьте прорезь по центральной линии куска. я использовал приспособление для фрезерования паза, чтобы вырезать паз , но вы также можете использовать лобзик (просверлите отверстие с каждой стороны паза, а затем вырежьте паз лобзиком).

Отшлифуйте внешние стороны рычага и убедитесь, что он хорошо подходит и скользит по направляющим. Прикрепите руку к насадке с помощью деревянных ручек. Вы можете сделать их с помощью шаблона со звездообразной ручкой . Используйте эпоксидную смолу, чтобы зафиксировать винты в ручках-звездочках.

Сборные направляющие для лезвия

Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

СОВЕТ: Я использую подшипники с внутренним диаметром 8 мм. Таким образом, болт на 6 мм имеет место для регулировок.

Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

2. Кронштейн стола для лобзика — боковое крепление

Для крепления регулируемого кронштейна со стороны стола для лобзика необходимо добавить фанерный стол на одну из сторон стола, на который можно установить кронштейн. Я повторно использую уже созданное вложение из предыдущей сборки.

Вырезать 2 куска фанеры (46 x 12 x 1,2 см; 12 x 13 x 0,9) и скрепите детали клеем и шурупами. Затем прикрепите доску сбоку от стола лобзика. Важно, чтобы доска была прочно прикреплена к столу, чтобы исключить вибрацию и тряску.

Закрепите крепление на доске так же, как и в случае с задним креплением.

Изготовьте деревянную опору для регулируемого рычага. Опора будет прикреплена к боковой насадке, а регулируемый рычаг будет закреплен поверх деревянной опоры.

Склейте вместе 2 куска фанеры (19 x 5 x 1,2 см) и прорежьте прорезь по средней линии. Прикрепите его к куску фанеры с помощью 2 вставленных Т-образных гаек (11 x 5 x 1,2). Используйте угловые опоры и шурупы для увеличения прочности соединения.

Прикрепите опору к столу и установите нужную высоту. Установите рычаг на опору и отрегулируйте его так, чтобы подшипники окружали лезвие.

Шаг 4. Изготовьте простую ограду для стола из мозаики

Я сделал ограждение стола из алюминиевого уголка и фанеры. Он имеет простой запирающий механизм на одном из концов. Тем не менее, вы можете также легко закрепить линейку на столе и использовать ее в качестве упора.

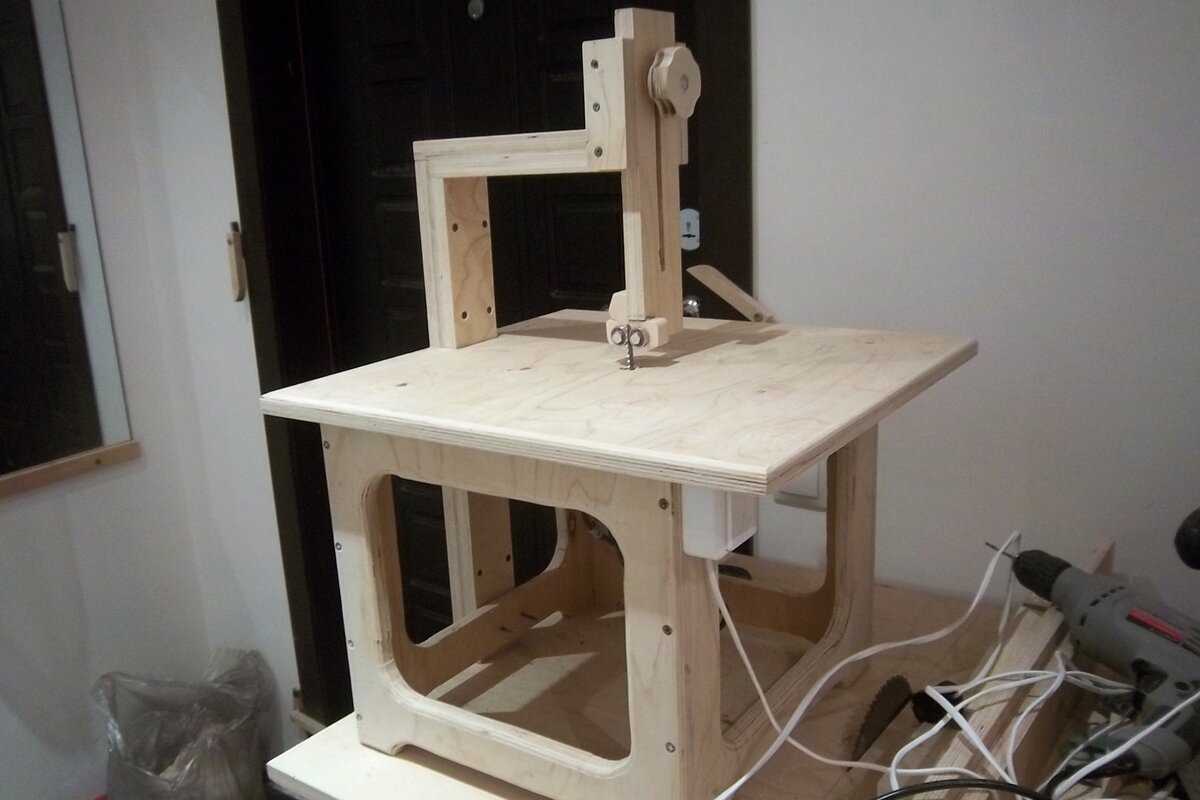

А вот так выглядит готовый стол для пазла.

Если вы хотите создать аналогичную альтернативу прокручивающейся пиле, то этот лобзиковый стол подойдет вам. Есть несколько настроек регулируемого рычага, которые позволят вам резать как короткие, так и длинные заготовки. Вместе с правильным типом лезвия вы сможете выполнять различные типы резов и резать различные типы материалов, таких как дерево, пластик и даже керамика или 9.0184 металл .

Как настроить и использовать стол для сборки

Следующие шаги описывают, как установить и использовать стол для сборки. Не забывайте использовать подходящее полотно для электролобзика. Различные типы материалов и различные виды резки требуют подходящего лезвия. Использование правильного полотна является одним из самых важных моментов при работе с лобзиком, как с точки зрения качества, так и с точки зрения безопасности.

При работе электролобзиком в перевернутом положении при каждом движении вверх электролобзик отталкивает заготовку от стола. По этой причине лучше использовать стандартное полотно электролобзика, так как электролобзик, естественно, будет тянуть полотно к столу. Также можно использовать полотно с обратным зубом для тонкой резки, но имейте в виду, как ведет себя полотно.

Резка с помощью стола для лобзика

1. Поместите стол для лобзика на верстак и закрепите его струбцинами
2. Убедитесь, что ничего не шатается и все зафиксировано
3. Вставьте полотно в лобзик и убедитесь, что оно правильно установлено в роликовой направляющей лобзика
4. Закрепите полотно в нужном положении
5. Установите регулируемый рычаг сзади или сбоку стола электролобзика в зависимости от размера заготовки и пропила
6. Отрегулируйте высоту рычага так, чтобы полотно электролобзика хорошо помещается между направляющими подшипниками и остается между подшипниками даже в самом нижнем положении
7. Включите стол для лобзика
8. Медленно режьте и пусть лобзик сделает всю работу

Режьте медленно и равномерно, чтобы получить наилучший результат, не нужно торопиться.
