Ручной лобзик своими руками – Лобзик своими руками: два варианта изготовления

Стационарный лобзик своими руками

У каждого уважающего себя  строителя среди множества инструментов обязательно есть лобзик. Данный инструмент удобен для работ по пластику, металлу или дереву. Существует два вид лобзиков: ручные и стационарные.

Стационарные лобзики являются профессиональными инструментами. Различают их по времени работы и мощности.

Для правильного выбора стоит обратить внимание на такие параметры как мощность, регулировку режущего инструмента и на марку режущего инструмента. Мощность в свою очередь отвечает за качество реза и выполнение трудных работ, если перед вами стоит такая задача, то стоит выбирать лобзик с двигателем мощнее. Существуют модели, в которых регулировать частоту вращения можно до начала и во время работы.

Плюсы стационарных лобзиков

С помощью пилки, установленной на стационарных лобзиках, можно совершать поперечный, продольный, косой или же косой рез.

Из-за надежного крепления заготовок, независимо от размера, стационарный лобзик обеспечивает точный рез, Стационарные лобзики безопаснее и комфортнее в использовании, относительно ручных. С помощью стационарного лобзика можно вырезать фигурные элементы из разнообразных материалов.

Существует огромное количество и отечественных, и зарубежных производителей. Хотя его можно собрать даже своими руками, для это потребуется закрепленный ручной лобзик и фанера.

Для изготовления стационарных лобзиков существует 2 способа:

Первый и самый простой способ заключается в установке ручного лобзика к фанере с отверстием под пилку, так же в фанере нужно проделать отверстия под винты, с помощью которых будут закрепляться заготовки. Минусом получаемого таким способом стационарного лобзика является то, что с помощью него нельзя выполнять извилистые реза, конечно можно это исправить, установив несколько дополнительных элементов к конструкции. Для этого нужно установить натягивающую пружину и специальное коромысло.

Второй и более сложный способ заключается в том, что пилка устанавливается в два коромысла. Конструкция устанавливается на стол, в котором прорезаются отверстия под пилку и отверстия для крепежа заготовок. Для снижения вибрации под столешницу подкладывают кожу.

На изготовление стационарного лобзика в среднем уходит 1.5-2 часа, но за это время вы получаете безопасный и удобный инструмент, который совершенно не уступает заводским моделям.

stroy-ka.ru

Станок из лобзика своими руками

Вырезать сложные фигуры из пиломатериалов ручным лобзиком. По трудозатратам такая задача равнозначна ювелирной работе, вот только инструменты не совсем подходящие для нее, особенно, если уровень мастерства не слишком высок. Как же быть? Платить деньги за работу профессионалам или все же справиться самому, прибегнув к небольшой хитрости? Именно последним мы и предлагаем воспользоваться вам. А о том, как сделать работу с ручным лобзиком удобной для заданной цели, пойдет речь далее.

Материалы

Для модификации ручного лобзика своими руками вам нужно будет подготовить:

  • листы фанеры;
  • шурупы, гайки и болты;
  • наждачную бумагу;
  • дрель;
  • струбцины;
  • лобзик;
  • линейку;
  • карандаш;
  • рулетку.


Шаг 1. По сути, вам придется соорудить для ручного лобзика короб, при установке в который, инструмент автоматически превратится в удобный девайс для ювелирных работ по дереву. Состоять короб будет из нескольких деталей. Для начала тем же лобзиком вам нужно будет вырезать из листов фанеры прямоугольники со сторонами 25 х 30 см и зашкурить места срезов на них. Это будет основание и верхняя часть конструкции.

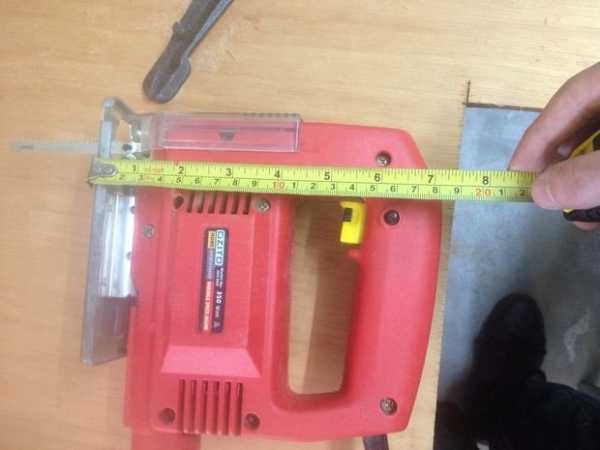

Шаг 2. Измерьте высоту лобзика. Снимать мерки нужно от начала ручки до основания режущей части, как продемонстрировано на фото. Полученная величина – это высота четырех стенок конструкции. Вырежьте их в виде досок из МДФ и две штуки прикрепите к основанию, сместив детали к передней части. При креплении, обязательно просверлите отверстия под саморезы, иначе материал может треснуть.

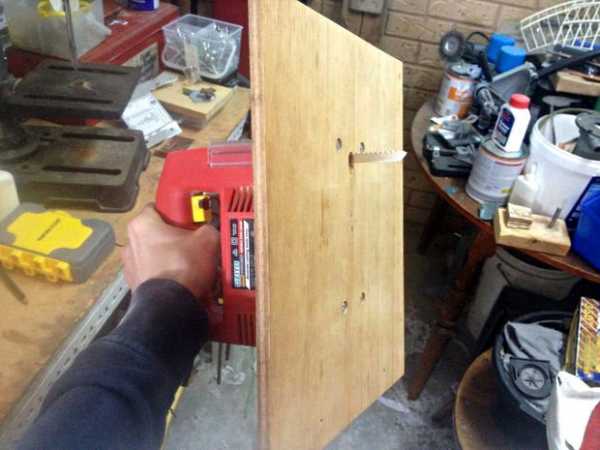

Шаг 3. Приложите лобзик скобой к верхней части деревянной конструкции и с помощью карандаша отметьте места отверстий под крепления, а также длину слота под пилку.

Шаг 4. По намеченным меткам сделайте соответствующие отверстия.

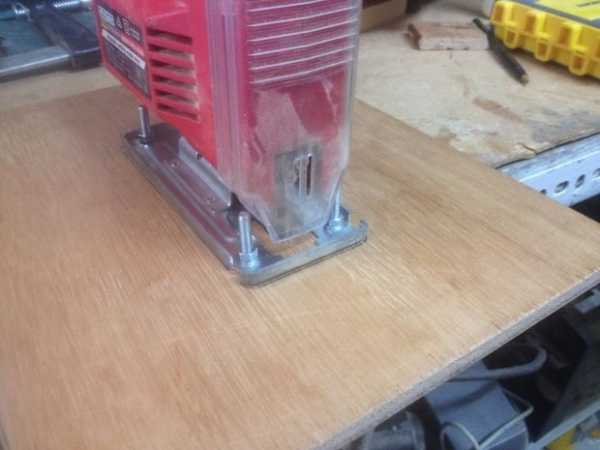

Шаг 5. Прикрепите лобзик к крышке конструкции, используя болты и шайбы.

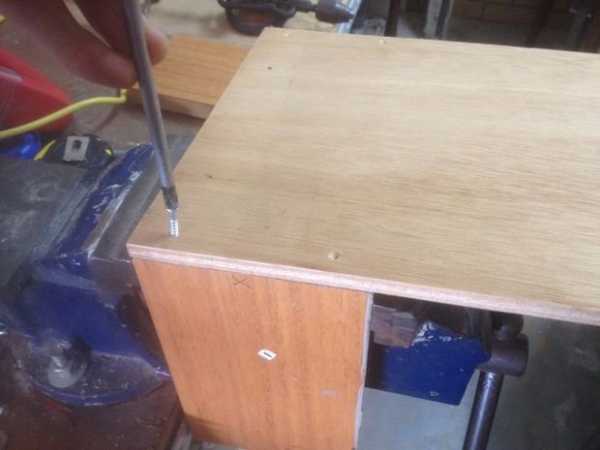

Шаг 6. Для большей устойчивости инструмента, прикрепите к основанию оставшиеся две стенки, только разверните их перпендикулярно по отношению к первым и отправьте на противоположную сторону доски. Накройте полученное основание крышкой с прикрепленным к ней лобзиком и скрепите уже эти детали, используя саморезы.

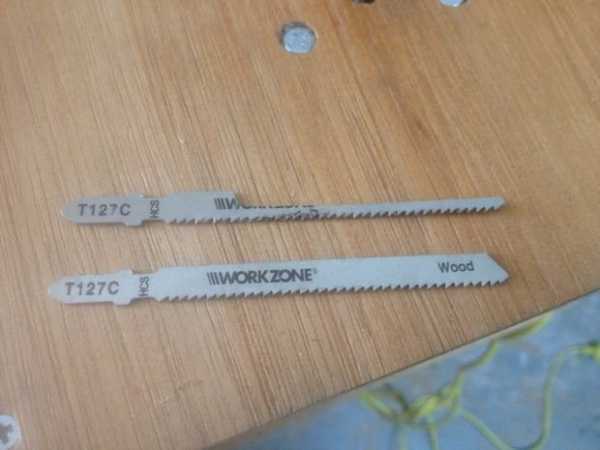

Шаг 7. Поскольку в ходе эксплуатации оказалось, что использование лобзика даже в таком варианте затрудняет работу, где нужно вырезать мелкие и ажурные детали, лезвие пришлось сделать более узким. Это же можете сделать и вы.

Еще дин момент, который облегчит вам работу с деревом – это капля масла, которой стоит обработать пилку перед началом работ.

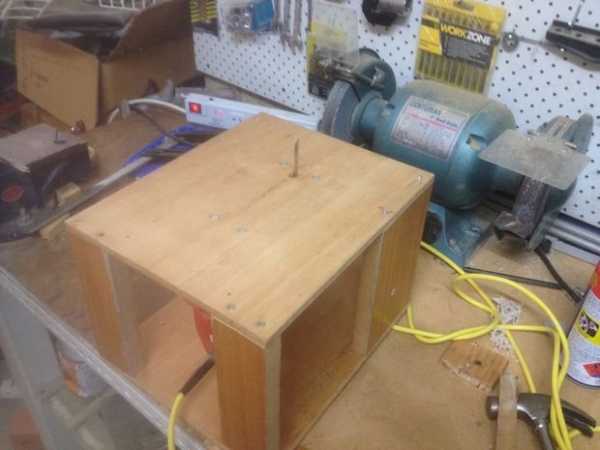

Лобзик готов! В таком перевернутом виде он позволит вам выполнить любые тонкие работы по дереву, но при этом обойдется по стоимости намного дешевле, чем тот же инструмент, предназначенный для коммерческих нужд.

rukikryki.ru

Самодельный лобзик: практические рекомендации

Самодельный лобзик.. Звучит нереально. Однако во все времена ценились и были востребованы профессионалы. Столярное дело может быть как основным заработком, так и приятным хобби. Из рук плотника выходят замечательные изделия, уникальные и неповторимые. В современном мире, с его ужасной экологией, каждый человек все больше стремиться окружить себя натуральными, природными материалами.

Вещицы из дерева, выполненные своими руками, могут стать эксклюзивным, бесценным подарком.

Лобзик способен резать любой листовой материал вдоль и поперек.

Но для того чтобы творить все это волшебство, потребуется не только качественное дерево, но и инструменты. В магазинах продаются самые разнообразные лобзики по дереву, но настоящий мастер таким инструментом не удовлетворится. Потому что для выполнения по-настоящему тонких, ювелирных работ они не подходят. Остается один выход — сделать лобзик. Если у вас есть руки и светлая голова на плечах, то такая задача вам под силу.

Существует несколько вариантов изготовления такого инструмента: модернизировать покупную модель или сделать из подручных средств. Лобзики по дереву бывают двух видов: ручные и электрические. Ручной инструмент — это классика.

Изготовление из швейной машинки

Необходимые материалы:

  • швейная машина старого образца;
  • пилка.

Последовательность действий:

Рисунок-схема самодельного электролобзика.

  1. Открутив болты, осторожно удаляется игла.
  2. Снимается приводный вал.
  3. Откручивается защитная панель.
  4. Отверстие для иглы расширяется до размера приготовленной пилки.
  5. Длина пилки подрезается до размера иглы.
  6. Верх и низ пилки стачиваются.
  7. Пилка вставляется на место иглы.

Материалы для настольного электролобзика:

  • дюралюминиевая труба;
  • медный лист;
  • пластик;
  • дрель;
  • струбцины

Последовательность действий:

  1. Из дюралюминиевой трубы нужно изготовить раму.
  2. При ее изготовлении не забудьте о необходимости канала, для того чтобы впоследствии проложить шнур электропитания.
  3. Изготовление С-образной рамки из медного листа. Далее, она крепится винтами к рамке на место, в котором соединяется с ручкой инструмента.
  4. В пластике прорезается щель. Сквозь нее проходит пилка. Для прорезания отверстия понадобится дрель.
  5. На пластике просверливаются крепежные отверстия.
  6. Лобзик закрепляется на пластиковом основании таким образом, чтобы пилка проходила сквозь щель.
  7. Конструкция прикрепляется к столу, для этого используют струбцины.

Вернуться к оглавлению

Лобзик-станок: практические рекомендации

Лобзик состоит из двигателя и качалки с пилой.

Схема лобзика-станка.

Для мотора могут быть использованы двигатели от стиральной и швейной машины. Из фанеры изготавливается корпус. В него входит само основание и стол. Короб должен расположиться между основой и столом, а на внутренней стороне полка-кронштейн и промежуточный вал. А с обратной стороны расположен диск и качалка.

Эксцентрик при помощи тяги имеет соединение с качалкой. Тяга выполняется из стальной пластины. Соединяется это все винтами. Промежуточный вал следует установить на несколько подшипников, они закрываются крышкой, во избежание попадания грязи и опилок. Двухручьевой шкив надевается на вал и фиксируется винтами. Также водворяется эксцентрик лобзика. На фланце эксцентрика просверливаются четыре отверстия. Благодаря этому ступенчатый винт будет менять положение. Соответственно, изменится амплитуда раскачки. Качалка — это деревянные коромысла, в которые необходимо установить винт. А на передней стороне конструкции металлические пластины, с шарнирами, с помощью их крепятся пилки. Пилка помещается в щель рабочего стола и крепко зажимается.

Коромысла в рабочем состоянии часто и сильно колеблются, пластины подвергаются чрезмерным тяжелым нагрузкам. Поэтому необходимо уделить должное внимание правильному креплению пилы. Пластины должны надежно крепиться в прорезях и сильно затягиваться. Но серьги, которые держат пилки, устанавливаются таким образом, чтобы винты не зажимали слишком туго половинки.

Основные характеристики бытовых электролобзиков.

Ось должна получать немного свободы. Винт, который стягивает коромысло, обязательно должен иметь небольшой зазор для упорного винта. Саму стойку качалки можно выполнить из бруска. С верхней стороны бруска делается паз для верхнего коромысла. Стойку можно выполнить из половинок или сделать составной.

Вот такие самоделки вы можете сделать своими руками. Лобзики по дереву бывают разные, но лучше того, который вы сделаете своими руками не найти. Такой инструмент будет служить вам верой и правдой много лет. Это настоящее подспорье для домашнего мастера. Сколько всего можно выполнить, используя этот нехитрый агрегат. Но все же это устройство может нести опасность, поэтому, прежде чем приступать к работе, следует ознакомиться с правилами эксплуатации инструмента.

Вернуться к оглавлению

Техника безопасности в работе с лобзиком по дереву

  1. Не забывайте о защитном костюме, очках и, конечно, респираторе.
  2. Не перегружайте инструмент, это вызывает падение оборотов.
  3. Не оставляйте включенный в сеть прибор без присмотра.
  4. Не кладите лобзик, пока он полностью не остановился.
  5. Запрещено работать с неисправным инструментом.
  6. Материал ни в коем случае нельзя держать в руках. Он должен быть надежно закреплен.

Устройство лобзика.

Советы по работе с самодельным лобзиком:

  1. Необходимо тщательно следить за состоянием пилок. Тупые пилки плохо и некачественно выполняют свою работу и дают вредную нагрузку на привод.
  2. Если необходимо выполнить прямые разрезы используют пилки с широким полотном, это дает идеально ровный разрез.
  3. В результате надавливания на инструмент полотно перегреется и неизбежно затупится. Работать нужно плавно и осторожно.
  4. Выполняя резку мягких металлов, протрите полотно машинным маслом.
  5. Работая с древесиной, используйте максимальную скорость.
  6. Следите за инструментом, за его техническим состоянием.

Вернуться к оглавлению

Несколько слов в заключение

Работа с деревом принесет вам массу удовольствия и радости. Из этого материала производятся чудесные вещи. Вы можете своими руками выполнять замечательные подарки и сувениры для друзей и родственников.

Если вы никогда не пользовались лобзиком по дереву, то непременно испытайте свои силы. Такое умение пригодится каждому домашнему мастеру. Ведь этим инструментом делаются не только различные ажурные декоративные поделки, также он незаменим во время строительно-ремонтных работ. Это универсальный инструмент в мастерской. Лобзиком эффективно нарезается не только дерево, но и пластик, гипсокартон, ламинат, керамическая плитка и даже металлические листы. Простота применения делает его оптимальным режущим инструментом.

moiinstrumenty.ru

Мир самоделок - Настольный электролобзик из ручного

Этот настольный электролобзик был сделан из сломанного ручного. Целью было использовать неисправный ручной электролобзик, т.к. просто выкинуть его жалко, а также создать максимально простую и дешевую конструкцию, поэтому при изготовлении этого лобзика в основном была использована древесина.

Как было сказано ранее, за основу был взят неисправный ручной электролобзик, у которого был сломан держатель пилки и вышел из строя электронный регулятор скорости.

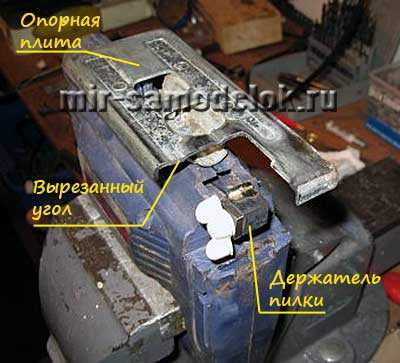

Блок держателя пилки был сделан из стального квадратика с впрессованным в него болтом М6, квадратной стальной шайбы и гайки типа "барашек". Блок был припаян к старому держателю пилки.
Для того чтобы опорная плита ("подошва") не мешала вращению "барашка" пришлось вырезать у ней угол.

Рабочий стол лобзика сделан из фанеры толщиной 20 мм. Размеры стола выбраны из расчета создания рабочей поверхности по 150 мм в каждую сторону от пилки. Узкая часть рабочего стола сделана под размер ручного электролобзика.

С задней части стола установлена деревянная стойка высотой 190 мм, в передней части установлены регулируемые мебельные ножки.
Остальные детали настольного электролобзика вырезаются из фанеры и дерева в соответствии с выбранными размерами рабочего стола.

Рычаг вырезается из твердых пород дерева, в данном случае была использована дубовая ножка от старого журнального столика.

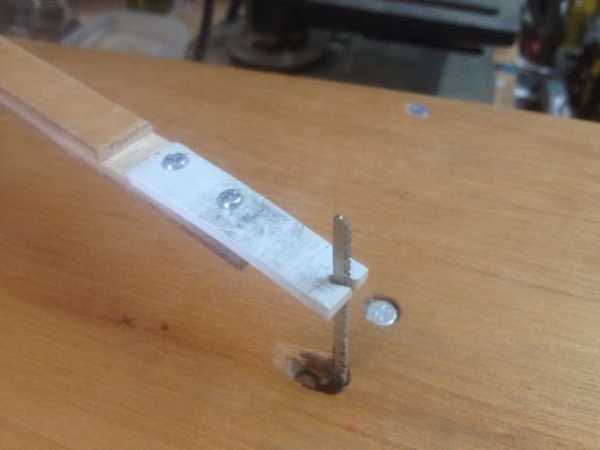

Натяжение пружины регулируется с помощью отрезка шпильки М10 посредством вращения ручки. Отверстие в рычаге должно быть чуть больше диаметра шпильки.

Верхний держатель пилки сделан из стали, размер квадратной части - 12х12 мм, диаметр стержня 8 мм.

Регулятор скорости покупной с допустимой регулируемой мощностью до 600 вт (мощность двигателя электролобзика 350 вт).

Первая проба работы самодельного настольного электролобзика.

 Источник: http://www.steves-workshop.co.uk
