Электрический лобзик — Википедия

Электрический ручной лобзик с утюжковой рукояткой Skil Стационарный электролобзик Корвет 88 с обдувом линии реза

Электрический лобзик — ручной электроинструмент для распиливания различных материалов с возвратно-поступательным движением пильного полотна.

История

Первый электролобзик был создан в 1946 году Альбертом Кауфманном, инженером компании Scintilla AG (Швейцария). Он заменил иглу в швейной машине на лезвие. В продаже они появились в 1947 под названием Lesto jigsaw (лобзик Лесто). В 1954 компания была куплена фирмой Bosch[1]. В 1964 название было изменено на Bosch jigsaw (лобзик Бош).

Видео по теме

Ручной электролобзик

Маятниковый ход у ручного электрического лобзика

Описание конструкции

Аккумуляторный лобзик AccuMaster Лобзик AccuMaster с установленным параллельным упором (без пилки) Лобзик с грибковой рукояткой Makita 4351FCT Распил под наклоном

Ручной электрический лобзик может быть сетевым или аккумуляторным, включает в себя корпус с плоской платформой, обращённой вниз, и рукояткой вверху. Внутри располагаются двигатель (обычно УКД) и механизм, преобразующий вращательное движение вала двигателя в возвратно-поступательное движение штока, на котором крепится пильное полотно (пилка).

Платформа лобзика, как правило, поворотная, что позволяет выполнять распил под наклоном.

Ряд ручных лобзиков снабжён так называемым маятниковым ходом, благодаря которому направляющая также поочерёдно наклоняется вперёд и назад, что ускоряет распил материала за счёт более эффективного вывода стружки. Использование маятникового хода допустимо только при прямолинейном пилении, поскольку в противном случае практически неизбежен перегиб полотна с последующим его заклиниванием или поломкой.

Регулировка частоты вращения вала двигателя (и, соответственно, скорости движения пилки) делает возможным обработку разнородных материалов. Например, при резке металла, пластика частоту вращения надо снижать во избежание перегрева пилки (при резке металла) или материала (при резке плексигласа, полипропилена и т.п.)[2].

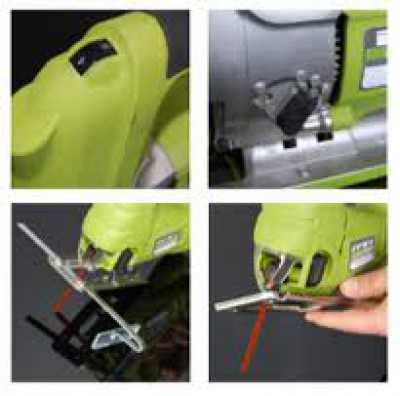

Для крепления полотен используется приспособление на штоке с прижимным винтом или специальным пружинным зажимом. Тыльная (обратная рабочей) часть полотна поддерживается роликом. В некоторых моделях для снижения увода пилки используется двойной роликовый рычаг

[3] или другие конструктивные решения. Хвостовики стандартизованы, в основном применяются Т-образные (U-образные в России практически не встречаются).

В подавляющем большинстве лобзиков используется принудительное охлаждение двигателя. При этом воздух втягивается через отверстия в задней части корпуса и выбрасывается через отверстия впереди. Обычно выходящий поток направляется к месту пиления, благодаря чему вырезаемая стружка сдувается и не мешает вести лобзик по линии реза, если линия была нарисована на поверхности. У некоторых моделей обдув линии реза можно отключать для более эффективной работы пылеотсоса. В некоторых моделях предусмотрено подключение бытового пылесоса для отсоса стружки с места реза.

При помощи специальных креплений некоторые лобзики можно крепить к верстаку платформой вверх, что позволяет вести работу без необходимости вести массивный лобзик по детали и упрощает работу с мелкими заготовками, избавляя от необходимости их фиксации. Многие лобзики снабжаются

параллельным упором (Т-образной направляющей, предназначенной для реза материала параллельно боковой кромке заготовки).

Компоновка корпуса может отличаться "грибковой" или "утюжковой" рукояткой. Грибковая рукоятка обеспечивает максимальное удобство и точность при криволинейных пропилах, но предполагает хват двумя руками. Утюжковая рукоятка наиболее удобна для хвата одной рукой.

Достоинства

  • Для ручных электрических лобзиков выпускается широчайший спектр пильных полотен для различных материалов и с различным шагом и формой зубьев (влияют на соотношение чистоты пропила и скорости пиления), благодаря чему можно использовать один инструмент для широкого спектра работ.
  • Полотно в электрическом лобзике жёсткое и толстое и закреплено с одного конца. Благодаря этому можно пилить на любом удалении от краёв деталей и полотно относительно редко ломается. При необходимости начать резание с отверстия (если линия реза не выходит за пределы детали) полотно вводится в отверстие без отсоединения от крепления. Некоторые пилки позволяют врезаться в мягкие материалы (мягкая древесина и т.п.) без предварительного засверливания.
  • В современных элекролобзиках глубина пропила по дереву достигает 150 мм[3], по стали 10 мм, по цветным металлам 25—30 мм. Такие возможности делают электрически лобзики универсальными.
  • Есть возможность выполнять криволинейные пропилы радиусом от 15мм.
  • Конец пропила перпендикулярен поверхности заготовки (в отличие от результата работы дисковой пилой)

Оснастка

Биметаллическая пилка Энкор с прогрессивным шагом зубьев, разводкой по зубу и рабочим концом для врезки без засверливания Пилка Энкор для криволинейного реза по металлу с разводкой по полотну

Широкое распространение электролобзики получили благодаря очень широкому спектру оснастки (пильных полотен, ножей и т.д.). Полотно для лобзика всегда имеет одну рабочую кромку и опорную тыльную. В качестве рабочей части может выступать зубчатая кромка, твёрдосплавная крошка или острое лезвие. Зубчатая кромка может быть сформирована из материала полотна (углеродистая HCS или быстрорежущая HSS сталь), может выполняться в виде узкой кромки из быстрорежущей стали HSS, закреплённой на несущем полотне из углеродистой HCS стали (Bi-Metal) или в виде узкой кромки (или отдельных зубьев) из твёрдого сплава, закреплённой (закреплённых) на несущем полотне из углеродистой HCS стали

[4]. Пилки для криволинейного реза имеют более узкое полотно.

Зубья лобзиковых полотен направлены, как правило, вверх, к машине, что обеспечивает прижатие заготовки к платформе лобзика и обуславливает появление сколов на поверхности заготовки, обращённой к лобзику, на которой производится разметка. Есть модели пилок, у которых зубья обращены вниз, от машины, что обеспечивает отсутствие сколов на размеченной поверхности, но требует от оператора определённых навыков. Некоторые полотна для чистого реза имеют зубья в виде равнобедренного треугольника, и у таких зубьев обе боковые кромки являются режущими, т.е. такое полотно режет материал при любом направлении хода пилки (такие полотна не предназначены для пиления древесины вдоль волокон).

Полотна для чистого реза могут не иметь разводки зубьев. Полотна для древесины и т.п. материалов имеют разводку по зубу, полотна по металлу - разводку по полотну [5]

Полотна с твёрдосплавной крошкой служат для резки керамической облицовочной плитки, чугуна и т.п. материалов. Ножевые полотна применяют для резки волокнистых изоляционных материалов, картона, резины и т.п. материалов.

Также с ручным электролобзиком применяются параллельные упоры, направляющие шины, защиты от скола, приспособления для пылеудаления и некоторая другая оснастка.

Недостатки

  • Из-за того, что пилка крепится за один конец, её технологически трудно изготовить такой же тонкой, как в ручном или стационарном лобзике. Это приводит к увеличению минимального радиуса линии пила.
  • Короткий ход полотна (обычно 17—23 мм), из-за чего при пилении толстых деталей (толще порядка 40 мм) резко ухудшается вывод стружки, что значительно замедляет пиление.
  • Существует риск ранения полотном работающего инструмента, поэтому нужно быть осторожным и не давать прибор детям.
  • Наличие холостого хода при возвратно-поступательном движении снижает производительность по сравнению с режущими инструментами непрерывного действия (дисковые, цепные и ленточные пилы, угловые шлифмашины и т.п.).

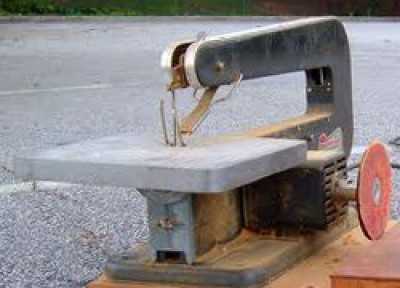

Стационарный электролобзик

Описание конструкции

Стационарный электролобзик Dremel Moto Saw Режущий узел стационарного электролобзика Dremel Moto Saw в качестве ручного инструмента

В стационарных электролобзиках платформа обращена вверх, рукоятка отсутствует (станок неподвижен). Крепление - как у ручного прототипа - с обоих концов пилки. Пильное полотно ориентировано вертикально, фиксируется с обоих концов соответствующими приспособлениями нижнего и верхнего рычагов[6]. Выступающая над платформой часть полотна при включенном двигателе совершает возвратно-поступательные движения, и полотно пилит материал.

Стационарные варианты электрического лобзика обычно оснащают асинхронным электродвигателем.

У некоторых моделей предусмотрен обдув линии реза[7].

Есть модели, предусматривающие использование режущего узла отдельно, без платформы (как ручного инструмента), что удобно при работе с крупноразмерными заготовками.

Достоинства

  • Полотно в стационарном электрическом лобзике закреплено с обоих концов. Благодаря этому их можно делать очень узкими и полотно относительно редко ломается.
  • Есть возможность выполнять криволинейные пропилы с минимальным радиусом.
  • Есть возможность применять "спиральные" (витые) полотна, режущие во все стороны.
  • Конец пропила перпендикулярен поверхности заготовки (в отличие от результата работы дисковой пилой)

Недостатки

  • Узкая сфера применения.
  • Расстояние от края заготовки до пропила ограничено расстоянием между пилкой и ближайшим неподвижным элементом корпуса.
  • Наличие холостого хода при возвратно-поступательном движении снижает производительность по сравнению со станками непрерывного действия (ленточнопильными, круглопильными).

Оснастка

Лобзиковые полотна с крепёжными штифтами

На стационарных лобзиках применяются пильные полотна по дереву и, у некоторых моделей, по металлу. Крепление пилки в приводных рычагах осуществляется зажимом плоских концов пилки или с помощью крепёжных штифтов на концах пилки.

См. также

Примечания

Ссылки

http://glavmex.ru/forum/viewtopic.php?f=3&t=711 История лобзика.

wiki2.red

Как выбрать электрический лобзик

В середине прошлого века выпиливание лобзиком было весьма популярным занятием. Многие люди старшего поколения, вероятно, помнят этот процесс, начинавшийся с поисков фанеры пилок и самого лобзика. Потом на фанеру наносился рисунок заготовок для будущей вазы или шкатулки, и начиналось само выпиливание, сопровождавшееся порезами пальцев и многочисленными занозами на руках. Опилки разносились по всей комнате, вызывая неудовольствие родителей. Тонкие пилки для лобзиков, бывшие дефицитом, как и многое другое в те времена, часто ломались, приводя в ужас мастера. Но зато когда заготовки были выпилены, отшлифованы наждачной шкуркой и собраны в готовое изделие, законная гордость не имела предела. Эти шедевры детского творчества у многих и поныне хранятся в кладовках и на чердаках.

Преимущества лобзиков Bosch и Makita

Сегодня найти лобзик ручной, наверное, просто нереально. Да, скорее всего и ни к чему. Те времена, когда многие работы выполнялись исключительно ручным инструментом, поскольку другой отсутствовал к счастью ушли. Появились электроинструменты, практически полностью вытеснившие ручной труд. Это всевозможные электрические отвертки и шуруповерты, электродрели и болгарки, электропилы, рубанки и даже электромолотки. На рынке строительных инструментов купить лобзик электрический можно безо всяких проблем. Более того, имеется широчайший выбор моделей, производителей и конструкций электролобзиков, имеющих множество различных дополнительных функций. Если раньше был известен только лобзик по дереву, то современные электролобзики представляют собой универсальный инструмент, с помощью которого можно одинаково успешно выпиливать криволинейные траектории практически на любом материале.

Традиционно на рынке электроинструмента, среди многообразия всевозможных изделий лидируют электро лобзики производства немецкой компании Bosch. Считается, что идея создания первого в мире электрического лобзика принадлежит именно этой компании. Лобзик Bosch представляет собой идеальный инструмент для домашнего мастера. Они легкие и удобные в работе, а благодаря наличию регулировки опорной пластины позволяют выполнять косой рез. Электродвигатель мощностью 400Вт, позволяет пилке двигаться с частотой 3100 ходов в минуту. С помощью такого лобзика можно пилить дерево толщиной до 65 мм, и металл толщиной до 8 мм. Весит такой электро лобзик всего 2,3 кг. Новые модели электролобзиков оснащаются так называемым маятниковым ходом пилки. То есть наряду с обычными движениями вверх-вниз, пилка совершает еще и движения вперед-назад. Что значительно увеличивает скорость реза. На корпусе лобзика имеется специальный фиксатор, позволяющий производить безинструментальную замену пилки. Эта возможность очень интересна для профессионалов, которым в процессе работы, приходится часто менять пилки для раскроя разных материалов.

Не меньшей популярностью, как среди профессионалов, так и у домашних мастеров пользуется лобзик Makita. Этот электролобзик практически ни чем не уступает аналогичной продукции фирмы Bosch. Это простой и сравнительно не дорогой инструмент, но в то же время достаточно мощный, надежный и прочный. На все лобзики Makita действует международная гарантия сроком 1 год. Эти лобзики снабжены удобной рукояткой, имеют электронную регулировку скорости и отличаются очень низкой вибрацией при работе. Электрические лобзики компаний Бош и Макита выпускаются в аккумуляторном варианте. Для питания электродвигателей в таких моделях применяются Li-Ion аккумуляторы, позволяющие использовать эти инструменты в условиях отсутствия электроснабжения. Обычно в комплекте с лобзиком поставляются два аккумулятора и зарядное устройство, что дает возможность заряжать один аккумулятор, в то время когда другой находится в работе.

Лобзики Интерскол

Говоря об электрических лобзиках нельзя обойти вниманием продукцию компании Интерскол. Так же как и электролобзики других производителей, лобзик Интерскол предназначен для раскроя листов фанеры, плит ДВП и ДСП, а кроме того пластмассы и металла. Длина хода пилки этого лобзика составляет 19 мм, а двигатель мощностью 550 Вт позволяет пилке совершать от 200 до 2800 двойных ходов в минуту. Лобзики производства компании Интерскол применяются для распиловки досок и брусков, листов, труб и уголков из металла, керамических плиток и асбеста. Лобзики интерскол по своим параметрам относятся к классу бытовых инструментов, хотя имеется целый ряд моделей, приближающихся к профессиональным. Такой лобзик может выполнять как черновую распиловку заготовок, так и точные, чистовые резы. Маятниковый режим реза позволяет производить черновую распиловку с очень высокой скоростью. Пилка может совершать комбинированные движения вперед - вверх и вниз – назад, что очень эффективно при разрезании массивных деревянных заготовок. Во время выполнения прямого хода зубья пилки проходят большее расстояние, а при обратном ходе выполняется удаление опилок.
