Ручная таль это – Таль ручная цепная, передвижная, червячная, рычажная, шестеренная, стационарная, мттм, купить, цена

Что такое ручная таль и где ее используют? » Строительный портал stilnydom.com

Ручную таль используют для поднятия и опускания всевозможных грузов при выполнении погрузочно-разгрузочных, монтажных, ремонтных и строительных работ. Допускается эксплуатация агрегата при температуре от -20 до +40 градусов. Использовать ручную таль можно для перемещения грузов в горизонтальной плоскости, если механизм оснащен кошкой.

Конструкция ручной тали включает корпус с механизмом поднятия грузов, а также крюковую подвеску, к которой подвешивают груз. При подъеме груза работает зубчато-шестеренная передача, которую приводят в действие вручную за счет цепи, накинутой на звездочку. Приводная и подвижная звездочки крюковой подвески огибаются сварной или пластинчатой грузовой цепью. Ручная таль имеет тормоз, предупреждающий самопроизвольное опускание груза, поднятого наверх.

Ручная таль имеет широкий диапазон грузоподъемности и высоты подъема. Конструктивно ручная таль создается с расчетом на использование одним человеком. Серийно ручные тали выпускают с такими параметрами: грузоподъемность от 500 до 5000 кг, высота подъема от 3 до 12 м. Ручная таль представляет собой очень полезное и в некоторых случаях необходимое устройство, которое устанавливают в небольших автосервисах, используют в малом строительстве и других объектах. В случае сбоев в подаче электрической энергии на производстве ручные тали оказываются незаменимыми устройствами.

При этом у ручных талей есть некоторые недостатки. Например, механизмы требуют физических усилий от работников, а также проигрывают электрическим моделям по скорости. По виду подвески тали ручные можно разделить на следующие категории:

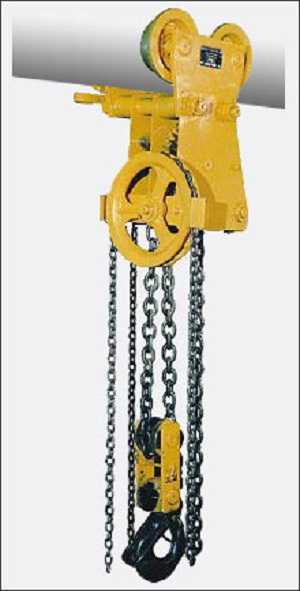

  • Передвижные. Их подвешивают к тележкам, передвигающимся на двутавровых балках, закрепленных на объекте.
  • Стационарные. Их крепят к конструкции при помощи верхнего крюка.

Ручные шестеренные тали – это грузоподъемные механизмы, которые состоят из редуктора и цепного полиспаста, приводного и тормозного механизмов, грузовой и тяговой круглозвенных цепей, подвижной блочной подвески с крюком.

Редуктор устройства – это двухступенчатый двухпоточный соосный редуктор цилиндрического типа с дисковым грузоупорным тормозом на входном валу. Это требуется для плавного опускания и автоматической остановки груза при эксплуатации ручной тали.

Эти ручные устройства можно подвешивать стационарно на специальный крюк или комплектовать передвижной тележкой-кошкой.

stilnydom.com

Таль (механизм) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Таль.

Таль (от нидерл. talie) — подвесное грузоподъёмное устройство с ручным или механическим приводом, состоящее из подвижного и неподвижного блоков и основанного в их шкивах троса (лопаря) или металлической цепи

[1].

Ручные тали делят по числу шкивов в обоих блоках. Бывают двух-, трёх-, четырёх-, шести- восьми-, десяти- и двенадцатишкивные тали. Иначе называются «тали в один» (два, три, и так далее) «лопаря». Каждый шкив в подтягивающемся блоке обеспечивает двукратный выигрыш в силе и такой же проигрыш в расстоянии.

Механизированные тали широко применяются во всех сферах современной промышленности. Они заранее, обычно при строительстве, монтируются в производственных помещениях или площадках и используются при ремонте арматуры, насосов, теплообменников и других устройств в качестве компактного грузоподъёмного устройства при демонтаже и монтаже частей и узлов оборудования.

Все тали делятся на ручные и электрические (тельферы)

Ручные тали в свою очередь делятся на:

  • канатные
  • цепные
    • шестеренные
    • червячные

ru.wikipedia.org

Таль ручная – для чего пригодится, и как сделать ее своими руками? + видео

Самодельная ручная таль – хорошая замена промышленным образцам, ведь она не менее эффективна. Так что стоит обзавестись таким помощником в хозяйстве, а мы поможем это сделать и расскажем об этом приспособлении.

Как устроена таль с ручным приводом?

Под талью понимается подвесное грузоподъемное приспособление. Оно может быть с ручным или с электрическим приводом, чаще встречается, конечно, второй вариант. Таль, в целом, это специальный механизм для подъемов или спусков разных грузов, а также и для их перемещения. Грузоподъемность может составлять до 10 тонн, и поднимать объекты можно на высоту до 12 м – согласитесь, неплохо для механизма с ручным приводом.

Исходя из этих показателей, использовать данное приспособление можно для перемещения разных товаров большого веса, это могут быть предметы бытовой техники – газовые плиты или холодильники, морозильные камеры или стиральные машины и тому подобное. Часто работники торговли используют их для того, чтобы уложить товар на полки.

Не обойтись без ручных талей при строительных или ремонтных работах, где часто приходится поднимать строительные материалы или инструменты.

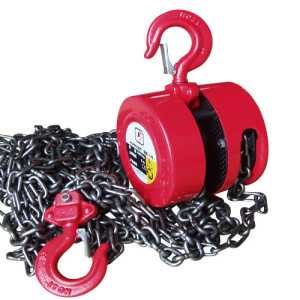

Обычная ручная, цепная таль имеет следующие основные элементы: цепной полиспаст, состоящий из соединенных друг с другом  подвижных и неподвижных блоков; двухступенчатый цилиндрический соосный редуктор, который имеет ручной механический привод; выходной вал; специализированный дисковый тормоз; дополнительную систему торможения груза; блочную подвеску с крючком. Принцип работы основан на системах тяговых и грузовых цепей, которые имеют круглые звенья. Основные виды ручных талей: шестеренчатые и рычажные.

Шестеренчатые ручные тали – оправдана ли популярность?

Главным преимуществом такого вида талей считается простота конструкции и надежность. Без них не обойтись во многих отраслях: ни в строительной, ни в горнодобывающей промышленности, ни в сельском хозяйстве, ни на топливно-энергетических предприятиях и других. Такое приспособление можно использовать не только в помещениях, но также и на открытом воздухе, даже если отсутствуют источники питания. Более того, такие тали не только безопасны в работе, но и неприхотливы в использовании и отличаются долговечным механизмом.

Шестеренчатый вид талей приспособлен для работы с большими грузами весом от 0,5 до 10 тонн, а поднимать их свободно можно на высоту до 12 м. Специальная грузовая цепь с крюком рассчитана на такую нагрузку, а имеющаяся дополнительная приводная цепь обеспечит не только хорошее движение, но и легкое перемещение грузов. Управлять работой такой тали надо, стоя на земле. Действие начинается с приводной цепи, это приспособление и есть стационарный механизм, а его цель – поднимать или спускать грузы с полок, находящихся высоко.

Для перемещения грузов талью устанавливаются монорельсы в помещениях. Такие стационарные приспособления обычно используют, когда не нужно постоянно передвигать и поднимать грузы. Они не предназначены для большого об

remoskop.ru

таль — это… Что такое таль?

  • таль — таль, и (см. тали) …   Русское словесное ударение

  • Таль — «Таль» фамилия Известные представители: Таль, Александр Яковлевич (1840 1911) генерал от кавалерии, герой русско турецкой войны 1877 1878 годов. Таль, Борис Маркович (1898 1938) редактор «Известий» Таль, Георгий Константинович  российский… …   Википедия

  • ТАЛЬ — Индийский музык. инструмент, род флейты, употребляемый преимущественно баядерками. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. таль (гол. talie) грузоподъемный механизм с ручным или механическим приводом,… …   Словарь иностранных слов русского языка

  • таль — Грузоподъемный механизм, смонтированный с приводом хода или без него в одном корпусе [ГОСТ 27555 87 ИСО 4306/1 85] таль Подвесное грузоподъёмное устройство, стационарное с ручным приводом или передвижное с электрическим или пневматическим… …   Справочник технического переводчика

  • ТАЛЬ — ТАЛЬ, тали, мн. нет, жен. (обл.). Оттепель. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ТАЛЬ — жен., ·стар. тальщик (таить?), залог, заложник, аманат. Поимите к себе таль нашу, ·летописн. И посла (кн. Афанасья) на Тферь в тали, ·летописн. Детей своих отдает в тали. | см. таять. Тальба, заложничество, аманатство. И пояша у них 40 муж в… …   Толковый словарь Даля

  • таль — (от голландского talie), компактная подвесная подвижная или неподвижная подъёмная лебёдка. Привод тали ручной, электрический или пневматический. Грузоподъёмность до 5 т …   Энциклопедический словарь

  • таль — домкрат, рычаг; гинец, гинь, полиспаст, тельфер, лебедка, галс Словарь русских синонимов. таль сущ., кол во синонимов: 12 • галс (7) • гинец …   Словарь синонимов

  • ТАЛЬ — Михаил Нехемьевич (1936 92), 8 й чемпион мира (1960 61), 6 кратный чемпион СССР (1957 78) по шахматам; журналист …   Современная энциклопедия

  • ТАЛЬ — (голландское talie), грузоподъемный механизм в виде лебедки с ручным, электрическим или пневматическим приводом, подвешенной к неподвижной конструкции или к тележке, перемещаемой по одно или двухрельсовому пути …   Современная энциклопедия

  • dic.academic.ru

    Тали ручные: что это такое?

    Это грузоподъемное оборудование, которое поднимает, удерживает, опускает, перемещает по монорельсу грузы всевозможного веса при выполнении ряда работ. Как правило, тали ручные являются ключевой составной частью консольного, мостового, балочного крана. В каждом из случаев они играют роль подъемного механизма. Однако ручные тали также могут выступать и в качестве самостоятельно эксплуатируемого устройства для подъема грузов, особенно если они комплектуются кошками. В этом случае их можно эффективно использовать и на закрытых, и на открытых рабочих площадках.

    По какому принципу работают тали ручные

    Один или несколько человек, смотря какие габариты оборудования, перебирают вспомогательную цепь, передавая таким образом вращательный момент тяговому колесу. Последнее передает это движение хорошо смазанным шестерне и звездочке, благодаря чему главная цепь ручной тали сматывается или разматывается. Соответственно, выполняется подъем или опускание груза.

    Все операции сматывания и разматывания цепи, по сути, выполняются вручную, отсюда и название. Для сравнения, у электрических моделей эти задачи решают двигатель с планетарным или цилиндрическим редуктором. Понятно, что производительность их выше. Зато тали ручные стоят значительно дешевле электрических и достаточно удобны тогда, когда не требуется высоких темпов или значительных объемов выполнения работ. Предполагается также, что скорость подъема, перемещения, опускания грузов при этом будет сравнительно невысокой.

    Какими бывают тали ручные

    Классификация этого вида грузоподъемного оборудования достаточно условна, но все же можно выделить как минимум 3 ключевых момента.

    По характеру работы тали ручные делят на:

    • Стационарные — выполняют операции «по вертикали» — только подъема и опускания.
    • Передвижные — еще и перемещают груз «по горизонтали», на нужное расстояние.

    По типу подъемного механизма выделяют:

    • шестеренные
    • червячные

    По комплектации различают:

    • стандартные
    • дополнительно оснащенные — кошками, пневмоприводом и так далее

    Где используются тали ручные

    Сегодня это оборудование широчайшим образом применяется на строительных площадках всех масштабов и объектов любой степени важности. Свою нишу тали ручные нашли и на судовых верфях и непосредственно на больших кораблях. Также они устанавливаются и активно эксплуатируются в автомастерских. Они еще долго будут востребованы и практически незаменимы.

    www.tech-force.ru

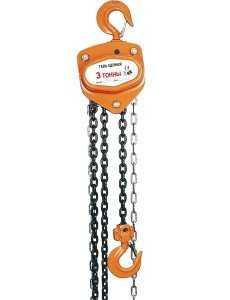

    Таль ручная шестеренная – все, что нужно знать об этом устройстве + видео

    Далеко не всякий груз можно поднять вручную и даже с помощью системы блоков, для монтажа которых, кстати, еще нужно найти место в помещении, и часто в быту нелишней оказывается таль ручная шестеренная.

    Чем отличается таль ручная шестеренная

    Очень сложно решить человеку, никогда ранее не имевшему дела с подъемными механизмами, какого типа приспособление лучше всего выбрать из существующих. А вариантов действительно много, здесь и рычажные тали, и червячные, но наиболее интересна с точки зрения оперирования процессом подъема груза таль цепная ручная шестеренная, стационарная или передвижная. Дело в том, что подавляющее большинство тяговых устройств подразумевает непосредственное взаимодействие оператора с механизмом. Иными словами, нужно либо нажимать рычаг, либо крутить рукоятку. Совсем другое дело – рассматриваемый нами шестереночный тип. Такого рода таль может находиться на любой высоте, а движением крюка вверх и вниз оператор управляет на расстоянии, вращая специальный шкив или просто потянув за замкнутую тяговую цепь.

    Все, что нужно для работы шестереночного подъемного механизма, – кольцо, за которое можно закрепить верхний, фиксирующий крюк. Кроме того, цеплять таль можно и к специальной каретке, движущейся на роликах по двутавровой балке (управление перемещением будет осуществляться также с помощью тяговой бесконечной цепи). Подъем груза по вертикали и передвижение его по горизонтали осуществляется с уровня оператора вверх до высоты 12 метров, в то время, как рычажные и червячные устройства вынуждают пользователя подниматься на ту или иную высоту. Отдельную позицию в перечне тяговых механизмов занимают тельферы – разновидности талей с электрическим приводом и пультом управления. Однако, в виду того, что к ручным устройствам они не относятся, рассматривать мы их не будем.

    Как работает таль ручная шестеренчатая

    Принцип действия рассматриваемого нами механизма крайне прост, и поэтому очень надежен. Вращающаяся посредством шкива бесконечная замкнутая цепь перекинута через специальное тяговое колесо, которое расположено сбоку от корпуса тали. Далее посредством приводного вала с зубчатой насечкой крутящий момент передается на две шестерни, которые необходимы для улавливания направления вращения тягового колеса. От них через еще одно зубчатое колесо приводится в действие грузовой блок со звездочкой, через которую перекинута пластинчатая цепь (она может быть двойной или даже тройной в зависимости от допустимой нагрузки на таль).

    Количество операторов может быть разным, с механизмом допускается работать как одному человеку, так и трем. От того, сколько пользователей будут тянуть замкнутую сварную цепь, в первую очередь зависит скорость поднятия груза на определенную высоту. Представим, что тяговая цепь не сварена в кольцо, тогда в наших руках оказывается два конца, потянув за один из которых, мы заставим вал вращаться в одну сторону, и крюк опустится. Потянем за другой конец, и подцепленный груз будет поднят. Однако ввиду того, что таль ручная шестеренчатая может находиться на высоте 12 метров, один из концов тяговой цепи очень быстро исчезнет под потолком, именно потому она и замкнута. Чтобы груз не приходилось удерживать на высоте силами оператора, механизм имеет дисковый тормоз, который находится в тяговом колесе.

    Технические характеристики шестереночной тали

    Устройство, состоящее из всего лишь нескольких узлов по определению должно быть чрезвычайно надежным. Однако заявленная производителем прочность далеко не всегда соответствует действительности. Именно поэтому желательно, чтобы в описании тали был указан сплав, из которого изготовлены зубчатые колеса. Оптимальный вариант в качестве материала для шестерни – легированная сталь, содержащая от 0.1 до 0.6 процентов углерода. Цепи лучше выбирать вороненые или оцинкованные, то есть те, которые в достаточной степени защищены от коррозии. От ударов же механизм обычно закрыт надежным кожухом.

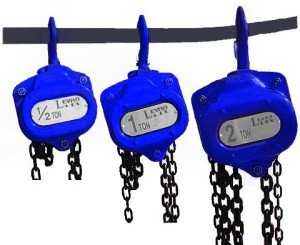

    Все тали, в том числе и шестереночные, бывают разных моделей, у каждой из которых определенная грузоподъемность. Последней обычно соответствуют и прочие параметры, например диаметр цепей, их количество в блоке и масса на каждый метр, а также вес самой тали и ее габариты. Две последние характеристики учитываются вместе с цепями, то есть, от верхнего крюка (зацепного) до нижнего (тягового) в самой верхней его точке. Что же касается высоты, на которую рассчитаны подъемные устройства, она варьируется от 3 до 12 метров для разных моделей. Все перечисленные показатели можно увидеть и сравнить в таблице:

    Размеры тали определяются следующими позициями: A – общая высота устройства, B – профильная ширина, С – лицевая ширина, G – внутренний диаметр крюка, H – длина предохранительного замка.

    Применение талей

    В загородном хозяйстве существует немало работ, где помощь подъемного устройства будет неоценима. Прежде всего, при взгляде на данный механизм возникает мысль о поднятии тяжестей к чердачному окну. Это могут быть мешки с комбикормом для птицы или коров, спрессованные блоки сена, или даже строительные материалы для перестилания кровли. Да и при строительстве дома ручная таль может пригодиться, особенно при возведении каркасного жилья. Достаточно приобрести мини-кран, представляющий собой мобильную консольную стрелу, или сколотить похожую конструкцию из пиломатериалов, и у вас появится собственная строительная техника. Ею и железобетонные блоки под ленточный фундамент для забора или здания можно в траншеи опускать, и тяжелые столбы ставить вертикально, и кирпичи поднимать на второй уровень строящегося коттеджа.

    Категорически не рекомендуется использовать таль для поднятия на высоту людей или животных, это будет грубым нарушением техники безопасности.

    В гараже этот механизм тоже часто бывает очень необходим, к примеру, чтобы приподнять кузов или извлечь двигатель из-под капота. Даже в квартире несложно найти применение, особенно при высоких потолках. В частности, владелец скутера или мопеда вполне может поднимать свое двухколесное средство передвижения на балкон второго этажа. С помощью выносной стрелы вы легко поднимете мебель на верхнюю площадку или прямо в помещение малоэтажного дома, или наоборот, спустите при переезде. Применение тали найти несложно, главное – правильно выбрать устройство, чтобы оно выдерживало расчетную нагрузку.

    Оцените статью: Поделитесь с друзьями!

    remoskop.ru

    Ручная таль: типы, применение, правила выбора

    Ручная таль используется для удержания и подъема груза. Так что она может стать незаменимым помощником при строительных, ремонтных или монтажных работах. При этом таль ручная приводится в действие ручным приводом, отличается сравнительно небольшим весом и малыми габаритами.

    Ручная таль

    Стоит отметить, что такое устройство может быть стационарным или ручным передвижным. В первом случае механизм монтируется на балку, а во втором — подвешивается на крюк, так что ее можно перемещать по монорельсовому пути.

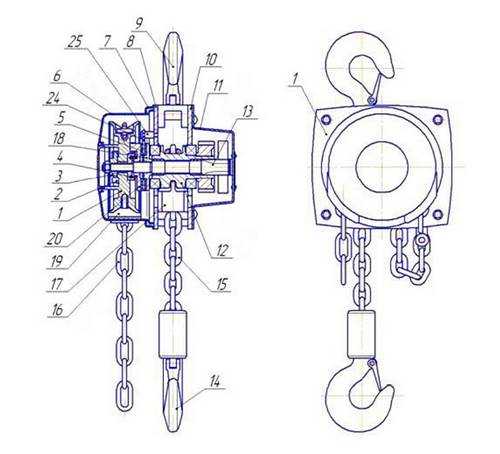

    Конструкция довольно проста — барабан, на который намотана цепь, ручной привод (цепь или рычаг), а также редуктор (он же передаточный механизм).

    конструкция таль ручная цепная

    Тали ручные также разделяются по использованию типа редуктора — они могут быть червячными или шестеренными. Цепная червячная удобна и проста в использовании, поскольку требует меньшего усилия от работника. Но легко ломается и недолговечна. Шестеренная же более надежна.

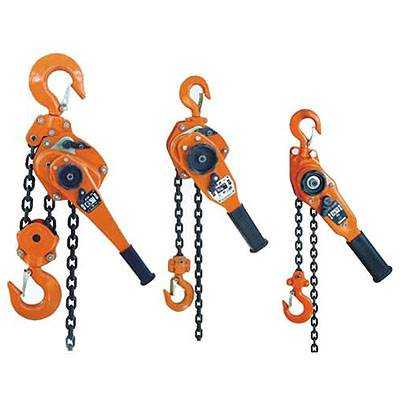

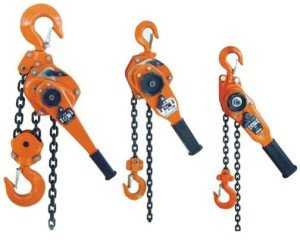

    Рычажная модель использует рычаг, как приводной механизм. Если нажать на рычаг, трос начинает наматываться, что поднимает груз вверх. При этом такие устройства используются не только для того, чтобы просто поднимать груз — они используются во время демонтажа разных конструкций (деревянных или металлических профилей). Но ее нужно разместить на удобной высоте.

    В состав входят и две цепи — тяговая и грузовая. С помощью крюка ее можно подвесить на балку или стальной прочный трос на высоте свыше трех метров (тут все зависит от длины цепи). Оператор же тянет цепь, пока груз не окажется на нужной высоте.

    Как выбирать?

    Отталкиваться нужно от основной характеристики — грузоподъемности. Это определит, какие грузы можно будет поднять, а какие — нет. В принципе грузоподъемность может доходить до 10 тонн (в случае использовании в промышленных масштабах). Для бытового использования подойдет ручная цепь с грузоподъемностью в пределах 0,5 т. В крайнем случае можно взять модель, выдерживающую 1 тонну.

    Следующая важная характеристика — высота подъема. Здесь все зависит от длины цепи, которая может быть от 1,5 до 12 метров. Цепная таль, кстати, в отличие от рычажной имеет большую высоту подъема. Так что после закрепления самой тали можно перебросить цепь через блок полиспаста, что повысит грузоподъемность.

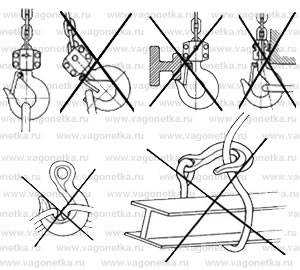

    Безопасное использование ручных талей

    При выборе ручной тали нужно обращать внимание на вес, поскольку от тяжести груза и оборудования зависит прочность балки, а ведь ей придется держать и груз, и таль. Одновременно с этим тяжелую таль сложнее транспортировать. Так что если предполагается, что ее нужно будет перевозить с места на место, то лучше остановить выбор устройствах, имеющих небольшой вес. Однако тали стационарныемогут быть и большого веса, ведь они и разрабатываются для того, чтобы поднимать действительно тяжелые грузы.

    Так что ориентируйтесь на собственные потребности. Тогда можно будет подобрать действительно подходящее устройство.

    myogorod.ru
