Какой сруб лучше в чашу или лапу? Из оцилиндрованного бревна или рубленного выбрать?



Каждый вариант рубки сруба имеет свою особенность углового соединения венцов. Наиболее популярными являются в чашу и в лапу. Эти способы рубки проверены годами, являются самыми надежными. Но имеются у них различия, которые необходимо знать начинающим строителям и покупателям сруба под ключ.

Мнения экспертов



Основные преимущества сруба в чашу заключается в надежности конструкции. Благодаря чаше венцы прочно скрепляются между собой, и использовать в строительстве такие крепежные элементы как нагеля не обязательно. Получаются более прочные углы, хорошо защищенные от атмосферного воздействия. Поэтому сруб в чашу является долговечным. К недостаткам данной рубки можно отнести ее стоимость. Необходимо будет приобретать большое количество деревянного материала, т.к. в углах, за плоскостью стены сруба должно выступать примерно 50 см венцов.



Сруба в лапу обладает меньшей популярностью. В основном выбор именно на этом варианте рубки останавливается из-за ее доступной стоимости, которая является ниже на 20 % метода строительства в чашу. Такой сруб гораздо легче обшить облицовочными материалами (сайдингом, досками, вагонкой и т.д.). Но его рубить сложнее, лапу нужно подготавливать гораздо тщательней, нежели чашу. Торцы бревен не выступают за перпендикулярную плоскость стены. Отсюда угол получается холодным, не защищенным от агрессивной атмосферной среды.

Оба варианта сруба хороши, но если их будут рубить действительно профессионалы. Обладает прекрасным внешним видом, под старину сруб, рубленный в чашу, а дешевле выходит в лапу.

Советы рубщиков

Сруб с чашу хорошо подходит для северных районов, где преобладают сильные морозы. Рубить его проще, чем в лапу, но стоимость такого деревянного здания порадует не всех. Да и если появится желание в дальнейшем его обшить облицовочным материалом, то сделать это будет без сноровки непросто.



Чаша выполняется при помощи топора. Ее глубина должна быть такой, чтобы верхние венцы были приподняты на 0,5 их диаметра. Нужно учитывать, что в межвенцовый паз нужно уложить еще слой утеплительного материала (ленту либо мох, паклю) слоем не менее 5 см, чтобы снизить потерю тепла сруба.

Работы можно выполнять и бензопилой, тогда сборка сруба произойдет быстрее, но для получения качественного деревянного здания все же лучше использовать топор. При каждом ударе этим инструментом по древесине происходит запечатывание ее волокон, что препятствуют проникновению влаги и других вредителей вовнутрь ствола. Бензопила же наоборот рвет эти волокна, увеличивая тем самым водопроницаемость древесины, это может привести к ее быстрому гниению.



Собирается сруб чашей вниз, чтобы дождь и другая влага не скапливалась в ней и приносила вреда материалу. Можно делать и чашей вверх, но такой вариант практически никто и не использует. Необходимо учитывать и направление годовых колец на древесине. Вовнутрь сруба нужно их укладывать южной стороной (где годовые кольца шире), а снаружи следует располагать северную сторону дерева (где кольца плотнее). Этот нюанс поможет улучшить теплозащиту деревянного дома. Вариант рубки сруба в чашу со временем развивается, немного меняются некоторые моменты технологии, например, норвежская рубка в чашу, канадская и т.д.

А вот угловое соединение в лапу изготавливается при помощи бензопилы. Этот инструмент открывает поры древесины, что приводит к быстрому гниению угла. Бревна для возведения сруба в лапу должны быть равной толщины, лапа должна быть точной, даже небольшие отклонения могут привести к перекосу всего здания. Для рубки сруба используют в основном два вида бревна: оцилиндрованное и рубленое.

Отзывы застройщиков

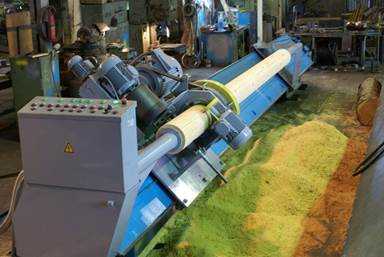

Поточную оцилиндровку древесина проходит на специальном станке. Но не все предприниматели используют новый, качественный станок, чаще встречается оборудование не лучшего качества, отсюда на выходе получается бревно с неидеальными пропорциями. И при рубке сруба такой материал придется подгонять, хотя и стоимость на данны

winterhouse.ru

Какая методика русской рубки лучше: «в чашу» или «в лапу»?

При строительстве деревянного дома особое внимание уделяется внешнему виду, который во многом зависит от используемого метода рубки и сборки. На просторах нашей страны наибольшее распространение получили два способа, а именно: русская рубка в лапу и в чашу. Естественно, что варианты имеют свои положительные и отрицательные стороны, в которых и попробуем разобраться.

Для начала будет не лишним ознакомиться с положительными особенностями непосредственно русской рубки. Данная методика сравнительно проста в установке, что значительно удешевляет строительство. При этом, строения получаются долговечными, крепкими и полностью защищенными от внешних воздействий и даже самых суровых атмосферных явлений. Воздух в срубе в чашу или в лапу наполнен антиоксидантами, фитонцидами и тонким ароматом смолы, что создает особую атмосферу в доме. Пребывание в рубленном доме очень положительно влияет на здоровье его жителей, сон становится особенно крепок и сладок.

Русская рубка в чашу

Русская рубка сруба в чашу начинается с закладки первого венца из более прочных и дорогих пород дерева. Далее ведется соединение внахлест бревен по углам, причем, способ отличает наличие выпирающих элементов с каждой стороны в пределах 25-30 см. Также, в местах соединения бревен прорубается “чаша” – паз особой формы, который рекомендуется делать больше, если климат в месте строительства холодный. Результатом таких особенностей строительства сруба в чашу становятся его высокая тепло и звукоизоляция, а также более высокая устойчивость конструкции. Кроме того, перерубы из бревна ручной рубки придают особую эстетическую привлекательность таким домам, делая их дизайн уникальным и ярким.

Сруб в чашу выходит дороже, чем в лапу, так как на него уходит больше материала. Строительство и все подготовительные работы достаточно просты и не требуют от специалистов особых инструментов. Стоит подчеркнуть, что наилучшие результаты в плане защиты дома от дождя и снега дает нижнее расположение паза.

Русская рубка в лапу

Русская рубка в лапу отличается от “чаши” тем, что концы не выступают за пределы углов. Трудоемкость этого способа более высокая, чем у предыдущей методики, так как требует очень аккуратной работы, дабы избежать щелей в стыках лап. В этом случае требуются услуги опытных мастеров, которые смогут провести обработку дерева с высокой точностью. Компенсируется это экономией материала. Перед строительством по методике русской рубки в лапу производится предварительная обработка сруба, затем вырубаются лапы, после чего проводится сборка. В числе положительных сторон данной технологии находится эстетика, ведь готовый сруб в лапу выглядит очень аккуратно и более современно. Кроме того, при таком способе русской рубки полезная площадь внутри дома в одинаковых проектах будет больше.

В числе минусов русской рубки в лапу стоит выделить увеличенные потери тепла. Для приведения параметра к нормальному уровню используется несколько способов утепления, включая прокладку мха, джута или других утеплителей. Конопатка проводится в несколько этапов, чтобы компенсировать усадку.

Очевидно, что идеальных методов не существует и каждый отличают свои сильные и слабые стороны. Однако, опытные специалисты «Витязь-Строй» смогут компенсировать все негативные особенности в полной мере, и ваш сруб в чашу или лапу будет радовать вас долгие годы. При этом, достоинства проектов рубленных домов сложно переоценить!

www.vtzstroy.com

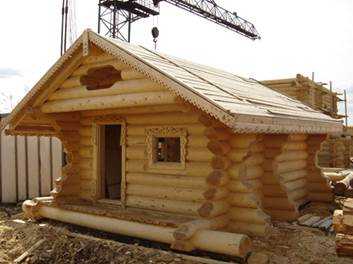

Рубка в лапу или чашу что лучше для строительства бани?

На страницах специализированных форумов в Интернете на протяжении длительного времени обсуждается вопрос: «Рубка в лапу или чашу что лучше?». Блогеры единодушно отмечают, что по сложности и стоимости эти способы равнозначны и подходят для постройки загородного жилья эконом-класса. Такая технология малоэтажного домостроения получила мировое признание, за рубежом называются русской рубка в лапу, а один из способов соединения в чашу назван сибирским.

Укладка в лапу или рубка в чашу признано наилучшим решением для строительства загородных или дачных домов, хозяйственных построек и рубленых бань. В качестве строительного материала используют оцилиндрованное бревно и цельный брус естественной влажности. Основным различием является способ укладки углов, углы строений собирают с остатком или без остатка.

По мнению большинства блогеров, строительство сруба в чашу переживает период возрождения и получило название «русский стиль». Такие дома передают национальный колорит и набирают популярность у застройщиков. К этому стилю прибегают дизайнеры при сооружении стилизованных архитектурных миниатюр.

Соединение с остатком

Угол сруба, уложенного в чашу, называют соединением с остатком, такую технологию используют при строительстве бревенчатых домов, реже – строений из бруса. Углы у таких построек имеют своеобразный угловой венец, образованный торцами бревен или бруса, выступающими на 300-500 мм за края постройки. Бревна укладываются рядами под углом 90 градусов, в местах соединения вырубают округлую выемку по размеру бревна. При использовании бруса, выемки делают прямоугольной формы. Процесс называют рубкой в чашу или в обло – так звучит на старорусском языке. Для улучшения адгезии всей длине бревна делают выборку продольного овала глубиной 30-40 мм. Наиболее распространенные варианты для сборки венцов:

  • В охлоп – выемка вырубается только с одной стороны заготовки на глубину пол дерева, верхнее бревно укладывают (охлопывают) в обло, замок образуется выемкой и уложенным в нее бревном, развернутым на 90 градусов. Такое решение стало эталоном для бань, навесов и хозяйственных построек;
  • В охряп – простейший вид соединения, в этом случае на каждой заготовке делают выемки прямоугольную формы, глубиной в четверть дерева. После такой обработки, бревна плотно встанут выемка в выемку.

Реже для возведения сруба рубленного применяют более сложные соединения: «канадскую чашу» треугольной формы, замок «в курдюк» с дополнительным гребнем. Такие соединения венцов обеспечивают более плотное прилегание друг к другу.

Соединение в лапу без остатка

Сруб в лапу называют соединением без остатка, технологию чаще всего используют для возведения строений из цельного бруса. Крепление в углах обеспечивают торцевые замки, края кладки за пределы стен не выступают. Основные методы рубки в лапу:

  • Соединение «в полдерева». Торцы разрезаются пополам в горизонтальной плоскости и укладываются внахлест под углом 90 градусов. Такая технология является самой простой, специалисты рекомендуют таким способом укладывать на фундамент окладной – нижний венец;
  • Стыковки бруса в паз. Замок образуют прямой шип, устанавливаемый в паз. При обработке заготовки, торец делят на четыре части, из двух средних частей вырубают шип или паз.

Более сложным способом укладкой углов сруба в лапу является замок «ласточкин хвост», надежное соединение обеспечивает шип оригинальной трапециевидной формы. Операция по разметке лап в ласточкин хвост более сложная и требует специальных навыков.

Сравнительные оценки

Специалисты отмечают: от технологии строительства дома зависят особенности его эксплуатации и комфортность проживания. От способа возвещения постройки зависит стоимость и трудоемкость строительства. Различия между укладкой в лапу и соединением в чашу можно распределить по следующим группам:

  1. Прочность строительных конструкций. Дом, построенный по технологии брус в лапу, уязвим к горизонтальным нагрузкам и перекосам. В результате незначительных подвижек при усадке сруба, венцы могут сдвинуться. Конструкцию усиливают нагелями, что увеличивает трудоемкость и стоимость строительства.
  2. Эффективность использования стройматериала. При одинаковом расходе стройматериала, постройка в обло имеет меньший внутренний объем. Строение, построенное из стандартного шестиметрового бруса по формуле 6х6, теряет до семи квадратных метров полезной площади.
  3. Привлекательность внешнего вида. Фасады строений, построенных в чашу, украшает натуральная фактура древесины и аккуратность кладки. Кладку в углах выводят ровно «под линейку», фасад не облицовывают и не красят. У строений, построенных в лапу, ровная поверхность стены позволяет применять листовой утеплитель, облицовку из сайдинга, металлической или виниловой плитки.
  4. Для придания фасаду дому, построенному в чашу, привлекательности, строительный материал специально подбирают по фактуре. Венцы выводят ровно «под линейку», фасад не облицовывают и не красят. Ровная поверхность стены строений, построенных в лапу, позволяет применять листы утеплителя и облицовку из сайдинга, клинкерной или виниловой фасадной плитки.
  5. Теплосбережение. Соединение в обло, является лучшим решением для теплоизоляции, угловые венцы защищают проложенный между ними утеплитель от намокания и деформации. С углом без остатка проблем больше: углы с внутренней стороны промерзают, угловые щели «дышат», щелевой утеплитель намокает и деформируется.
  6. Целесообразность. Соединение в лапу более сложное, стены таких домов требуют усиления теплоизоляции. По этой технологии строят нежилые постройки или дачные домики, не предназначенные для постоянного проживания.

Заключение

Укладка сруба в лапу или чашу – самые распространенные способы в индивидуальном строительстве. Обе технологии не требуют применения специальной техники, используется общедоступный инструмент. Какую из технологий выбрать решает застройщик в соответствии с возможностями и назначением постройки.

brusder.ru

Рубка сруба в лапу чашу.

Уменье и труд все перетрут!

Существует два основных вида рубки: рубка углов стен «в чашу» (или «с остатком») и «в лапу» (или «в угол»). Наиболее часто применяемым методом считается рубка «в чашу» (другое название — «в обло»). При рубке «в обло», то есть с остатком, концы бревен выступают за стены деревянного дома и при этом остаются круглыми. «Облый» значит круглый, отсюда и название связи сруба. Бревна выступают за границы угла сруба примерно на 20–30 см, в связи с чем параметры сруба в плане уменьшаются в размерах на расстояние до полуметра с каждой стороны строения (если сравнивать с исходной длиной бревен сруба). С одной стороны, наблюдается дополнительный расход древесины, с другой — углы дома надежно защищены выступающими концами бревен от холода и неблагоприятных погодных условий. Минусом такого вида рубки можно назвать сложность при наружной облицовке сруба (если она планировалась). Используются два варианта установки чаши: чашей вверх и чашей вниз. Предполагается, что второй вариант предпочтительней, так как ограничивает восприимчивость стен строения к колебаниям атмосферного давления, что способствует большей стойкости стен и меньшему износу с течением времени. Соединение «в чашу» может быть простым или сложным — «в обло с присеком». В последнем случае в чашах верхних бревен изготавливают шипы, а в нижних — гнезда для них.

После вырубки чаши плотность подгонки проверяют пробной установкой бревна. Глубина вырубки должна быть такова, чтобы верхние бревна были подняты относительно нижних на половину их диаметра. Верх уложенных бревен выравнивают, придавая им круглую или слегка овальную форму. Чтобы сруб был устойчивым, желательно каждый ряд бревен связывать друг с другом круглыми или прямоугольными шипами (нагелями), которые предотвращают боковой раскат бревен сруба. Нагели могут быть круглыми или иметь в разрезе прямоугольное сечение. Эти «деревянные гвозди» изготавливают из сухой плотной древесины (дуб, бук, ясень) и устанавливают на расстоянии 1,5–2 м друг от друга. Количество и места установки нагелей следует обязательно оговорить на этапе монтажа сруба. Компании обычно стараются сэкономить время и скрепляют бревна через два, а то и три венца. Это неправильно, в оптимальном варианте все венцы должны скрепляться между собой. Насаживают бревна на места врубки ударами деревянной чурки или кувалдой, проверяя вертикальность плоскости бревен строительным отвесом или уровнем. После установки двух венцов, включая бревна оклада, приступают к установке стоек коробки входной двери.

Некоторое сходство с рубкой «в чашу» имеют другие виды: рубка «в охряпку», рубка «в охлуп», рубка «в режь», рубка «в иглу», рубка «в ройку» («в паз»). Но в практике деревянного домостроения они не нашли широкого применения. Так, рубки «в паз» и «в иглу» чаще всего применяются в хозяйственных постройках, иногда в туристических объектах для придания им оригинального внешнего вида. Одним из наиболее сложных в изготовлении соединений является соединение бревен «в чашу» под углом, отличным от 90°. Оно используется при рубке шестиугольных конструкций, в деталях внутреннего интерьера дома, рубке эркеров и т. д. Сложность изготовления обусловлена как формой выбираемой части бревна, так и ее объемом. Технология рубки стен «в лапу» отличается тем, что бревна не выступают за пределы углов сруба. Все элементы сруба при рубке «в лапу» подгоняются очень тщательно, а любые отклонения могут привести к тому, что дом будет продуваться, и никакие уплотнители не помогут избавиться от этого недостатка. Лапой называют конец бревна, который обработан на пять граней. При таком виде рубки изначально требуется применение бревен одинаковой толщины, сама рубка более трудоемка. Зато рубка этого вида не приводит к потере длины бревен. Недостатком такого метода рубки являются более холодные углы в местах соединения бревен, поэтому углы сруба «в лапу» дополнительно утепляются обшивкой досками. Размер лапы четко зависит от многих показателей: диаметра бревен, наличия той или иной ширины пазов между бревнами, а также наружной и внутренней оттески бревен. Рубка стен «в лапу» может быть простой и сложной. В первом случае применяют вставные шипы, во втором — коренные. Начинают рубку с того, что торцы бревен тщательно размечают, начиная с бревна, у которого вершина в верхнем отрубе имеет самый маленький диаметр. Это бревно в последующем должно стать эталоном и по размеру его «лапы» должны размечаться торцевые части остальных бревен. Все отклонения в разметке «лап» могут привести к нарушению вертикальности углов сруба и их герметичности, поэтому к разметке, а тем более к обработке «лап» следует отнестись с максимальным вниманием. Удобнее всего разметку «лап» выполнять специальным шаблоном. «Лапы» готовят на всех бревнах будущего сруба, тщательно подгоняют их, делают контрольную сборку сруба рядом с фундаментом и оставляют на просушку на несколько месяцев. После того, как бревна высохнут, их укладывают на фундамент, выполняют окончательную сборку с прокладкой между ними утеплителя и крепят вставными шипами. Конопатку швов (если она нужна) выполняют при окончательной сборке и спустя год после нее.

Следует заметить, что с развитием технологий строительных материалов для утепления домов все чаще используются современные рулонные уплотняющие материалы, которые облегчают достаточно трудоемкий этап — заполнение швов сруба паклей, или «конопатку». Сегодня уплотнительные материалы укладывают по всей длине бревна и на плоскости врубки ровным слоем, зазор между бревнами при этом, как выше упоминалось, приближается к нулю. Утеплитель впоследствии не добавляется. В этом одно из отличий современных срубов от тех, что рубили наши деды: мох и паклю, которые надо добавлять по мере прохождения усадочных процессов, для целей утепления сейчас используют разве что в отдаленных деревнях.

норвежская рубка | канадская рубка

www.skazka-dom.ru

Какой вид рубки лучше в лапу или чашу

Способы изготовления сруба бывают разными. Выбирать стоит исходя из особенностей своего региона, конструкции дома и породы дерева. Самые популярные методы рубки сруба «в обло» (в чашу) и в лапу. Оба этих способа можно использовать в работе, но некоторые различия существуют.Рубка в лапу или в чашу, что лучше? Этот вопрос задает себе каждый, кто строит здание из дерева. Давайте рассмотрим ниже особенности этих методов.

Рубка сруба в чашу фото



Такой сруб будет теплым, он меньше подвергается влиянию ветра, влаги и другим негативным факторам. Кроме того сруб в чашу считается более устойчивым, чем в лапу. Рубка может проводиться двумя способами, чашей вниз или чашей вверх.

Считается, что чаша вниз будет лучше, чем вверх. Мнение у всех строителей разное, потому что каждый отталкивается от своего собственного опыта. Учитывая, что строительство дома – понятие индивидуальное, вам придется выбирать самостоятельно.

Рубка сруба в чащу обеспечивает необходимую устойчивость стен к влиянию внешней среды. Но, при таком способе изготовления сруба возникнут проблемы с дальнейшей отделкой дома. Если вы хотите иметь дом в натуральном цвете дерева, с естественной отделкой, то этот вариант для вас будет актуальным.

Чаши в бревнах рубят топором, учитывая диаметр бревен, которые будут в них входить. Обязательно проверяйте плотность подгонки. Для этого нужно установить бревно в «холостую». Верхние бревна должны быть круглыми и приподниматься над нижним рядом материала на 50% своего диаметра.

Между бревнами укладывается утеплитель. Это позволяет избежать щелей и обеспечит плотное прилегание бревен друг к другу. Сруб для дома или бани выгодно заказывать на производстве. Там позаботятся не только о правильности установки бревен, но и об их защите от насекомых, огня и влаги.

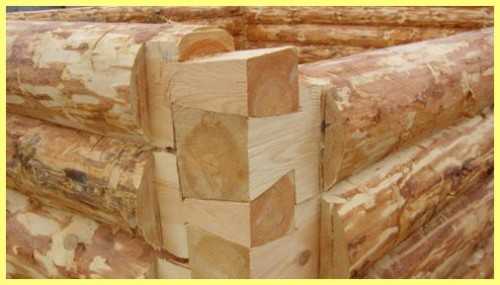

Рубка сруба в лапу фото

Рубка сруба в лапу отличается тем, что в результате получается квадратная коробка без выпирающих за периметр углов бревен. Подгонка дерева делается таким образом, что оно плотно садится друг к другу, но обдувается ветром со всех сторон.

Считается, что такая технология изготовления сруба сложна, на неё нужно больше времени. Кроме того получается солидный процент отходов. При желании их можно пустить на дрова или на мелкую мебель, но сделать это догадывается не каждый человек.

Раньше отверстия для «лапы» могли делать топором. Сейчас топор заменила бензопила или электрическая пила для дерева. Это позволило сократить срок производства и добиться большей точности. Если дом сделан из сруба «в лапу», его проще будет декорировать. Он имеет аккуратный и стильный внешний вид.

Рубка в лапу или в чашу, что лучше? Каждый определяет для себя. Если вы заказываете сруб на производстве, то получите одинаково качественный результат. Сборка сруба в условиях мастерской гарантирует правильность сборки, защиту дерева от негативных факторов и качество дерева.

Если вы самостоятельно собираете сруб, предварительно соберите информацию, подготовьте нужные материалы и составьте план работ. Далеко не каждый новичок в строительстве может справиться с этой работой.

Ручная рубка в чашу видео

https://youtu.be/DOOTaogIxCs

hozyindachi.ru

из бревна и бруса, в лапу, в чашу, в охряп, методы сращивания, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Содержание статьи

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

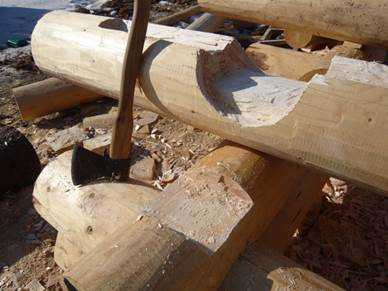

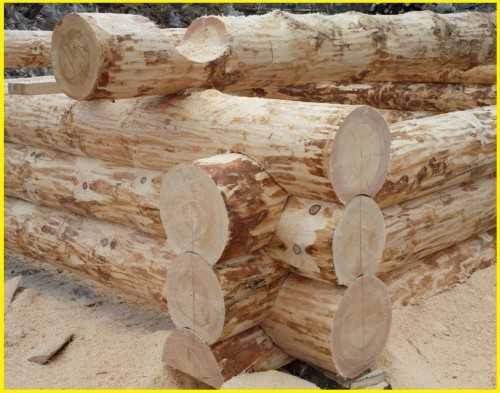

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

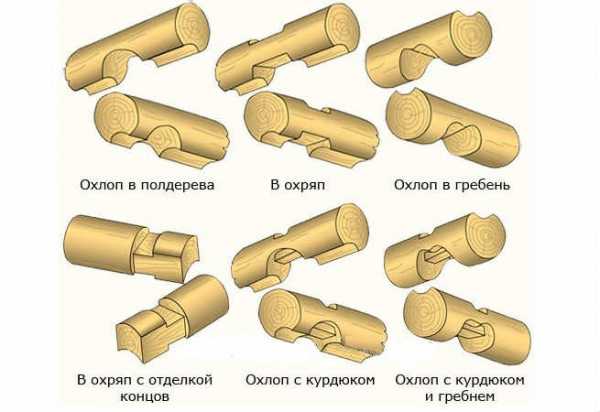

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

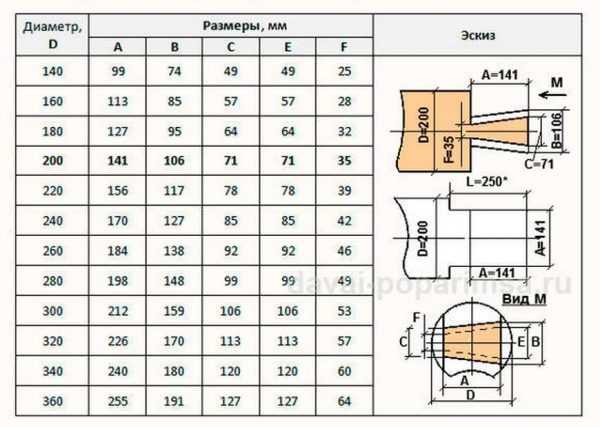

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

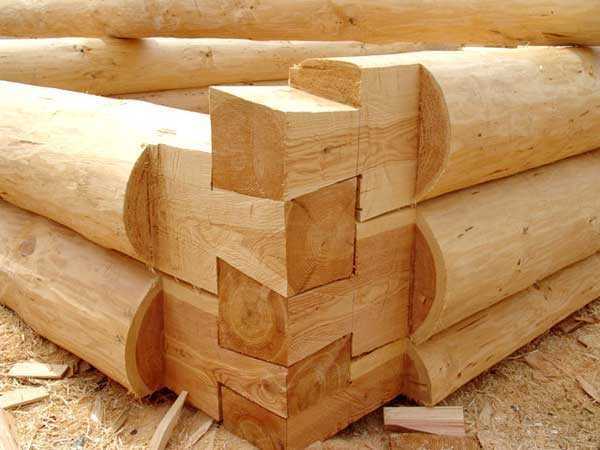

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

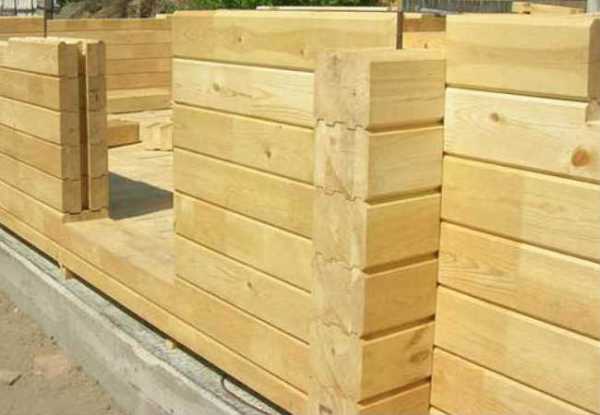

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

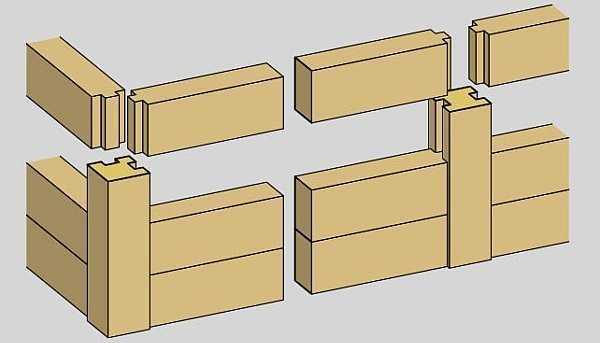

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

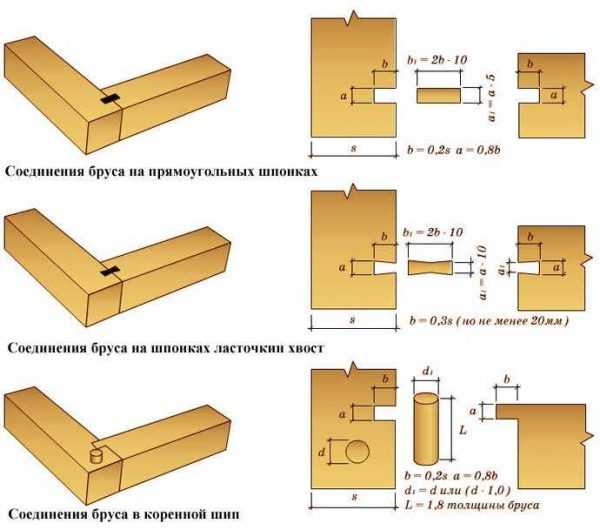

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

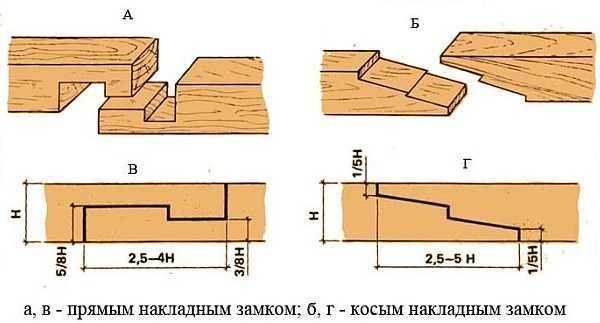

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

baniwood.ru

Сруб в лапу или в чашу, что лучше? / Статьи

15.06.2009   |  ООО «Строй-Эксперт Киров»   |  35075 просмотров

Пара слов о том какие виды рубки бывают.
Какой способ выбрать для строительства своего деревянного дома?

Технологии рубки и принципиальные различия.

Подбирая бревна для сруба, нужно соблюдать условие, чтобы стволы были прямые со сбегом не более 1 см на один погонный метр длины. Диаметр бревен по возможности должен быть одинаковым с разнице в верхнем отрубе не более 3 см. И, самое главное, толщина бревен должна позволить получить необходимую по климатическим условиям данного региона ширину продольных пазов. Ширина паза должна составлять примерно 2/3 диаметра бревна и при температуре 20°С быть не меньше 10 см. Если температура в данной климатической зоне ниже, то ширину пазов увеличивают: при - 30°С -не менее чем на 12 см, при 10"С на 14 - 16 см и более. Обычно для сруба подбирают бревна с диаметром 18-26 см со средней влажностью 80 - 90%.

Рубка стен "в чашу". Наиболее часто применяемый метод угловой врубки считается рубка в чашу" или "в обло". Преимущество этого метода перед остальными состоит в том, что углы хорошо защищены от дождя выступающими частями бревен, и, кроме того, сруб при такой врубке считается наиболее устойчивым.

Рубка может осуществляться как чашей вверх, так и чашей вниз. Считается, что при рубке чашей вниз стены сруба менее подвержены атмосферному воздействию, а, следовательно, более долговечны. Но при этом за счет угловых остатков теряется 0,5 - 0.6 м каждого бревна, что приводит к перерасходу древесины. Кроме того, при рубке сруба "в чашу" сложно в последующем выполнить наружную облицовку сруба, если этого требует архитектурное решение. В этом отношении предпочтительнее рубка "в лапу" но она требует более высокой квалификации. Рассмотрим же немного подробнее технологию рубки стен дома.

Рубку стен начинают с окладного венца. Уложив на изоляционную прокладку (об этом мы говорили выше) два бревна параллельно друг другу, строго выдерживая высотные отметки. Для этого лучше всего приметить гидравлический уровень, конструкция которого следующая. К двум копнам водопроводного шланга (длиной на несколько метров больше диагонали сруб) крепят две прозрачные трубки и наполняют их водой. Уровень воды на концах шланга установится строго на одной горизонтальной отметке. Для сопоставления высотных отметок в разных точках сруба, шланг прикладывают к нужной точке так, чтобы его конец был направлен строго вертикально, а уровень воды, видный в прозрачной трубке, совпал с нужной отметкой данной точки. Второй конец шланга переносят ко второй измеряемой точке и добиваются, чтобы она совпала с уровнем воды в прозрачной трубке. Такую работу лучше всего выполнять вдвоем, точность измерения при этом будет соответствовать предъявляемым при строительстве требованиям. После выставления первых двух бревен окладного венца, на них под прямым углом укладывают два перпендикулярных бревна и начинают разметку.

Для того чтобы чаша получилась равнобокой, разметку проводят с двух сторон верхнего бревна. Чаши вырубают топором, проверяя плотность подгонки пробной установкой бревна. Глубина вырубки должна быть, такова, чтобы верхние бревна были подняты относительно нижних на половину их диаметра. Верх уложенных бревен выравнивают, придавая им круглую или слегка овальную форму. Для того чтобы бревна верхнего и нижнего венцов плотно прилегали друг к другу, в них делают выборку продольного овала и его паза, ширина которого зависит от расчетной температуры наружного воздуха. При этом соединении верхнее бревно укладывают в овальный паз нижнею с прослойкой утеплителя. Не нужно забывать увеличивать глубину выборки чашек на величину, равную размеру продольной пазовой выборки. При правильной обработке паза верхнее бревно должно соприкасаться с нижним по всей плоскости, а если этого не происходит, то следует произвести корректировку разметки и после дополнительной обработки бревно плотно встанет на место. Ширина паза в зависимости от климатических условий колеблется от 15 до 20 см.

Бревна в сруб укладывают попеременно комлями в разные стороны, выдерживая общую горизонтальность рядов. При рубке стен нужно учитывать ориентацию годовых колец древесины, располагая южные широкие годовые кольца внутрь сруба, а плотные северные - наружу. Это снижает тепловые потери при эксплуатации дома. Мох, паклю или другие у плоти игольные материалы укладывают по всей длине бревна и на плоскости врубки слоем не менее 5 см.

Рубка стен "в лапу" имеет свои особенности. Отличается она тем, что бревна не выступают за пределы углов сруба и поэтому хуже защищены от ветра. Технологически она более сложна и трудоемка по сравнению с первым вариантом и требует более квалифицированного подхода.

Начинают рубку с того, что торцы бревен тщательно размечают, начиная с бревна, у которого вершина в верхнем отрубе имеет самый маленький диаметр. Это бревно в последующем должно стать эталоном и его "лапы".

Нужно отметить, что отклонения и разметке "лап" может привести к нарушению вертикальности углов сруба и их герметичности. Поэтому к разметке, а тем более к обработке "лап", следует отнестись с максимальным вниманием. Один кант, предназначенный для внутренней стороны стены, обтесывают на всю длину бревна. Кант, противоположный внутреннему, обтесывают на длину, равную полутора - двум диаметрам бревна. Два оставшихся канта обтесывают на длину, немного большую диаметра бревна. У простой "лапы" делают врезку так, чтобы длина одной из их сторон равнялась 6/8 толщины очерченного квадрата, а другой - 4/8. Для этого предварительно стороны квадрата разбивают на 8 равных частей. Уплотнительные пазы на бревнах выполняют точно так же, как и при рубке "в чашу".

"Лапы" готовят на всех бревнах будущего сруба, тщательно подгоняют их, делают контрольную сборку сруба рядом с фундаментом и оставляют на просушку на несколько месяцев. После того, как бревна высохнут, их укладывают на фундамент, выполняют окончательную сборку с прокладкой между ними утеплителя и крепят вставными шипами. Конопатку швов выполняют при окончательной сборке и спустя год после нее. Сложная лапа отличается от простой наличием шипа, исключающего сдвиг бревен в лапе

www.estateline.ru
