Соединение бруса в коренной шип, лапу, ласточкин хвост и встык
Среди различных типов соединения бруса самые используемые: в коренной шип, ласточкин хвост, в стык и в лапу. Крепить таким образом брус между собой, можно по длине, по углам и Т-образно. Т-образное соединение используют в любом деревянном строительстве. Так как внутренние стены есть в любом доме. Подробнее об этих видах соединения поговорим ниже.
Содержание
- 1 Конструкция «в ласточкин хвост»
- 2 Соединение в «коренной шип»
- 3 Особенности узла «в лапу»
- 4 Особенности узла «встык»
- 5 Особенности узла «в полдерева»
- 5.1 Похожие статьи
Конструкция «в ласточкин хвост»
Крепление бруса между собой в «ласточкин хвост» считается одним из самых герметичных и теплых замковых вариантов под строительство дома из бруса. Выполняют его согласно ГОСТу 30974 – 2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры».
Использование соединения «ласточкин хвост» дает возможность получить надежное и долговечное соединения без применения дополнительного крепежа.
Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная — это основное отличие.
Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

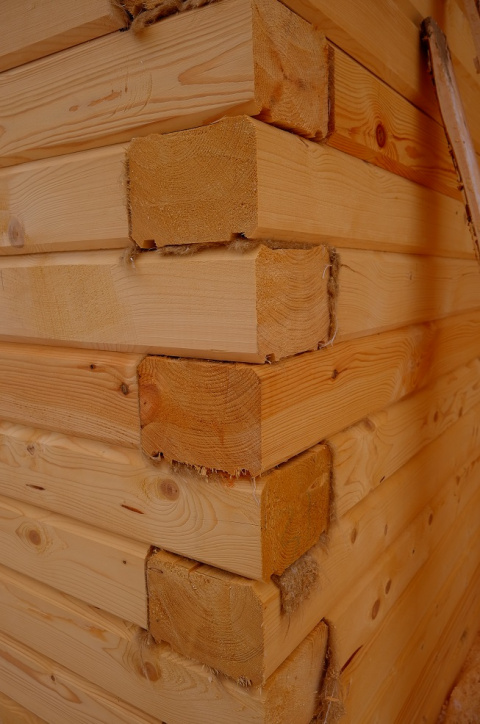

Угловое крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветропроницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобие, как у бревна или бруса, в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.
Соединение в «коренной шип»
Соединение в «коренной шип» — один из самых простых замковых видов. Его используют для сращивания двух элементов в невидимое и надежное крепление. Конструкция коренного шипа состоит из шипа прямоугольной формы и паза под него. Выпиливать шип и паз можно своими руками по схемам. Ниже представлен рисунок с точными чертежами и размерами.
На рисунке мы видим шип, выпилить который проще всего, так как его расположение сбоку. Шип имеет высоту в 4 см и ширину 4 см. Сечение рассматриваемого бруса 150 мм.

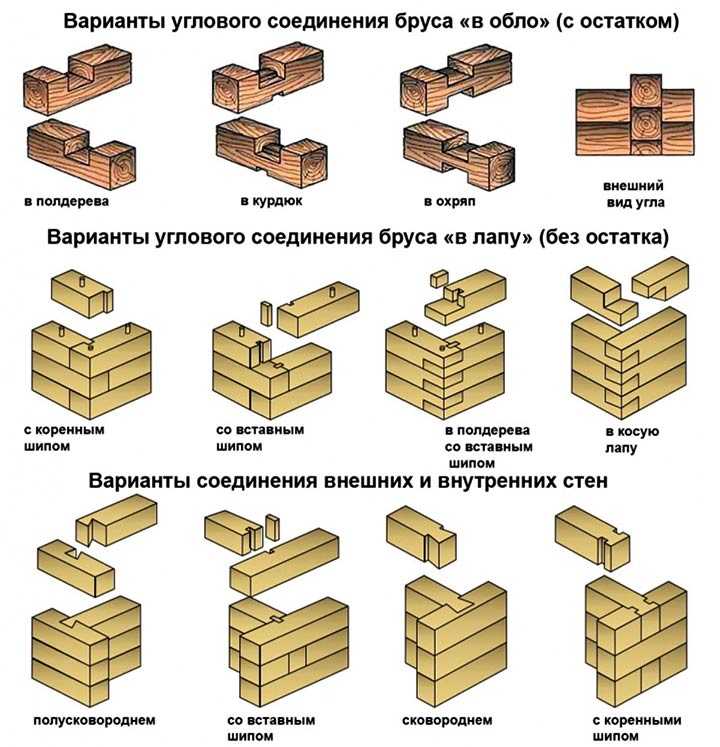

Особенности узла «в лапу»
Крепление бруса между собой «в лапу» можно использовать не только для углов, но и т-образных стыков под строительство дома из клееного бруса. Для Т-образного вида в конструкции делается скрытый шип.
При конструкции узла «в лапу» осуществляется присек, что является отличительной чертой от других видов узел. Но соединять несущие стены, таким образом, не рекомендуется, так как продуваемость углов и стен высокая.
При угловом соединении «в лапу» можно сделать стены, как с остатком, так и без. Специалисты в основном выполняют таким способом стены без остатка, но своими руками можно сделать и первый вариант.
Для этого в брусе выпиливается выемка и закрепляется. А для придания большей прочности вбивают деревянные нагеля диаметром в 25-30 см. Подробнее конструкция т-образного соединения бруса «в лапу» представлена на схеме — рисунки ниже, с описаниями и чертежами. По ней не сложно будет сделать конструкцию узла своими руками.
Особенности узла «встык»
Это самое элементарное крепление бруса между собой в угол, в длину или т-образно. Для такого соединения используют специальные металлические пластины с штырями или скобы. Соединение скобами осуществляют для сечения больше 150 мм.
Конструкция «встык» простая, брус прикладывают друг к другу плотно и сращивают.
Но использовать такое соединение можно только для хозяйственных построек или дачных домов, так как продуваемость будет высокая. Пример такого соединения можно рассмотреть на рисунке выше.
Особенности узла «в полдерева»
Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.
Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным, используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант — это косая рубка, такой вариант подробно показан на схеме снизу.
Такое угловое крепление используют для жилого строительства, например, под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции, вырубки делают не под прямым углом, а с небольшим уклоном.

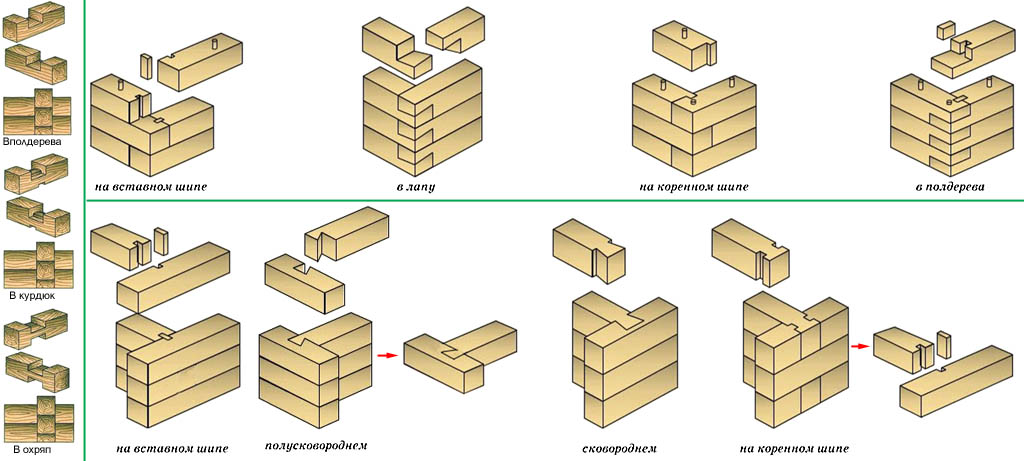

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например, «коренной шип», «ласточкин хвост».
Ласточкин хвост — технология соединения бруса
Опубликовано пользователем Администратор
Современные специалисты плотницкого дела считают крепление бревен без остатка ласточкин хвост практичным и надежным вариантом углового соединения. Т-образный монтаж брусьев практически аналогичен креплению с коренным шипом, только шип имеет форму трапеции, что обеспечивает сверхнадежную стыковку по углам дома.
Правильно срубленный ласточкин хвост придает всей конструкции дома дополнительную прочность, долговечность, удерживает от естественных для древесины деформаций.
Наследие деревянного зодчества
Дерево на Руси традиционный строительный материал. Возводимые в суровых климатических условиях избы, терема из лиственницы, кедра, сосны обладали высокой прочностью, были теплыми, сухими, уютными. Применялась разная техника сруба, в угол, обло, чашу, эти техники предполагали небольшой вынос концов бревен за углы дома, что предохраняло от промерзания даже в самые жестокие морозы. Сибиряки считали такую технику преимущественной, но были и другие способы строительства. Эти техники без остатка, то есть без выноса бревна на поверхность стены:
- в лапу, бревна на концах стесывались, одно бревно как бы вкладывается в лапу другого;
- в охряпку, при этом в бревне делались углубления в верхней и нижней части;
- в ласточкин хвост, когда вырезался шип в идее трапеции в одном бревне и гнездо под него в другом.
Это лишь основные техники сруба, наряду со множеством других венцовых соединений, которыми славились мастера на Руси. Монтаж проводился без крепежа или использовались нагели, деревянные штыри, дополнительно скрепляющие между собой углы. Постройки хозяйственного назначения иногда возводились столбовым способом, когда связывались между собой вертикально стоящие бревна.
Важно! Соединения без остатка, в том числе и ласточкин хвост, применялись для холодных надворных построек. Современные способы утепления позволяют использовать крепление ласточкин хвост, которое привлекательно тем, делает каркас здания особенно устойчивым и крепким.
Трапециевидный шип (2), присек(1)

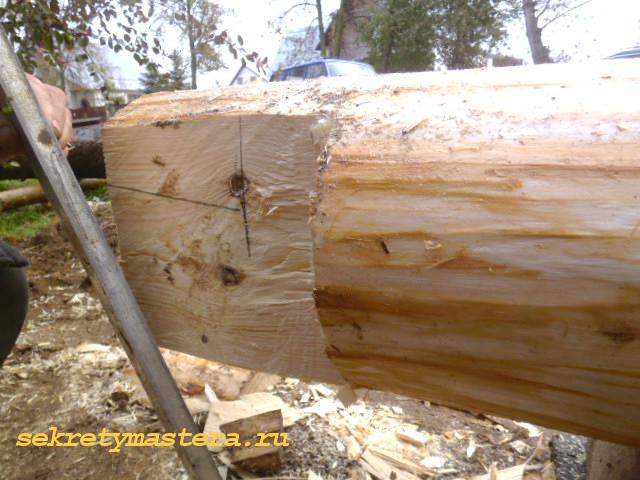

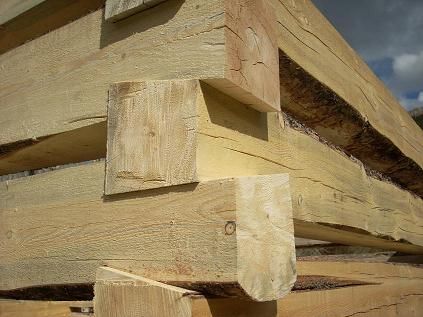

Основная хитрость крепления ласточкин хвост – трапециевидный шип заклинивает концы бревен, которые придавливает весом вся конструкция. Без какого-либо крепежа они не расходятся, не разъезжаются.
Достоинства и недостатки крепления
Технология крепления ласточкин хвост сложная.
Вырубить шипи трапеции не каждому под силу, требуются навыки работы с деревом, владения столярным инструментом. Но все, возможно, было бы желание.

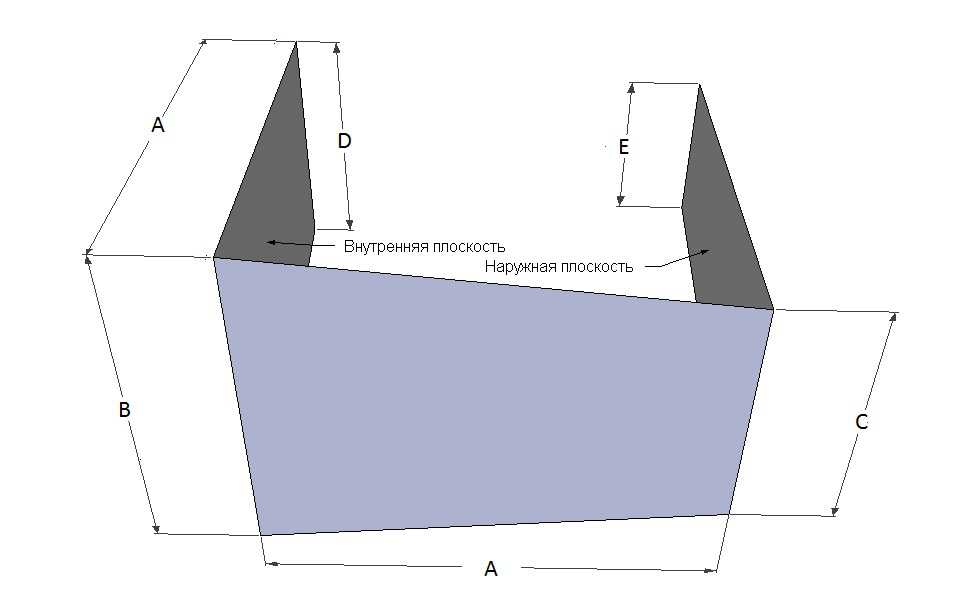

Ласточкин хвост, разметка бруса
Ласточкин хвост как способ соединения венцов имеет следующие преимущества:
- экономия дерева, это способ считается малоотходным;
- лишние метры полезной площади, крепление без остатка увеличивает длину стены на 10-12%;
- возможность любой наружной отделки, благодаря ровным углам;
- высокая надежность замкового соединения;
- экономия на крепежном материале;
- дополнительная защита от набухания бревен, угол соединения исключает попадание воды внутрь замка;
- приятный внешний вид.
Главным доводом в пользу такого способа крепления могут быть столетние дома и постройки, найти которые в российской глубинке не составит труда.
Метод ласточкин хвост, по сути, является переработанным креплением в лапу, еще говорят косая лапа, подчеркивая его традиционность.
Важно! Ласточкин хвост относится к холодным соединениям бревен в углах, поэтому сразу приготовьте утеплитель. Обратите внимание на акриловые герметики пригодные, для герметизации, утепления. Выбирайте утеплители экологически безопасные, удобные для монтажа, джутовое полотно, к примеру.
Однако и недостатки такого метода налицо. К их числу относятся:
- растрескивание дерева под воздействием перепадов температур, впрочем, этот недостаток присущ всем видам соединений;
- возможность возникновения грибка, плесени в местах соединений, требуется соответствующая обработка древесины, качественная гидроизоляция;
- сложность вырубания шипов трапеций.
Вырубить шип без ошибок действительно сложно. Требуется соблюдать длину от 40мм на шкант, требуется терпение. Мастера советуют приготовить прототип шипа-трапеции, по которому делать заготовки бревен для последующей укладки. Прототип прикладывают к бревну, обрисовывают, затем с помощью молотка и стамески делать вырезы.

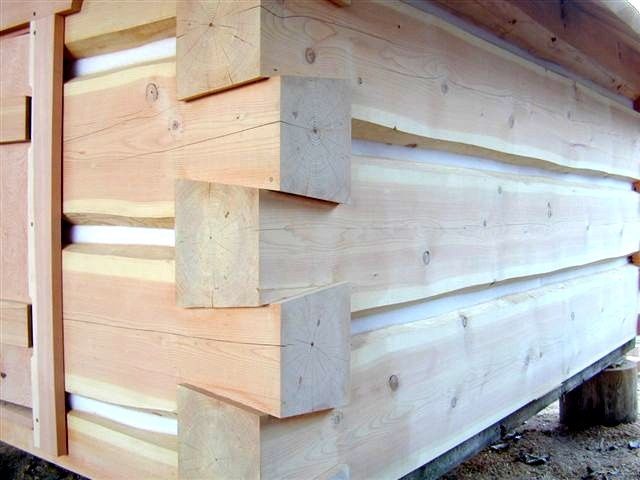

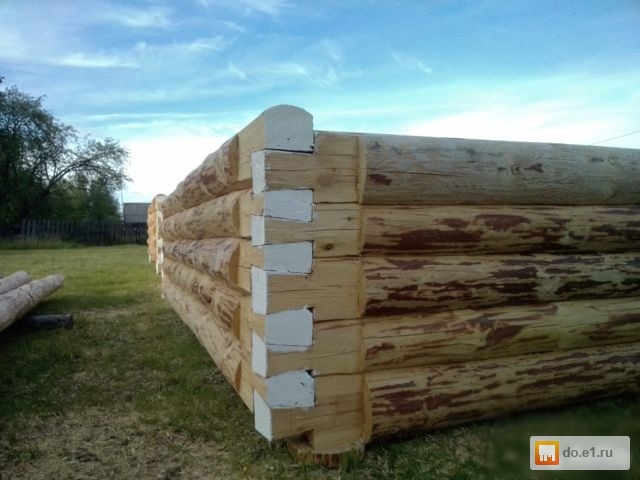

Угловое соединение
Важно! Пригласите профессиональных плотников, хотя бы для того, чтобы посмотреть на их работу, затем перейти к самостоятельному возведению стен с креплением ласточкин хвост.
Особенности технологии
Технология крепления ласточкин хвост соответствует ГОСТу 30974-2002. Используется в основном для соединения малоэтажных зданий из бруса, реже из оцилиндрованного бревна. Соединение имеет такие разновидности:
- с использованием шпонки, которую забивают в трапециевидные пазы;
- креплением на шип;
- креплением в паз.
Наиболее распространено крепление в паз. Оно используется как для внешних стен, так и внутренних. Это наилучший метод при сборке строения из живого непросушенного дерева диаметром 260-320мм. Если использовать бревна меньшего диаметра то может произойти откалывание шипа, для брусьев большего диаметра характерны иные проблемы связанные с большим весом, со временем шипы могут выдавливаться на поверхность.
Прочность, надежность, эстетика
Перед укладкой бревна готовят. На одном вырезают шип, на другом присек, выемку под первое бревно с шипом. Начинают с первого венца, или как его ещё называют окладного. Его укладывают на слой гидроизоляции, горизонталь правят, используя клинья, так как поверхность фундамента не всегда идеально ровная.
Установка первого и второго венца, а также всех последующих происходит попарно, сначала укладывают два противоположных друг-другу бревна, затем два перпендикулярных. Если соединение получается неплотным, материал снимают, делают подгонку среза по углам.
Важно! Прежде чем приступать к возведению дома или иного серьезного сооружения, проверьте технологию на чем-нибудь малом, собачьей будке, например. После того как технология будет освоена смело приступайте к главному строительству.
Применение технологии ласточкин хвост в оружейном деле
А чтобы убедиться, что технология надежна, посмотрите на другие её применения в оружейном деле, например, сборке мебели.
Вернуть к разделу «Технологии»
Как вручную вырезать соединения типа «ласточкин хвост»
Изготовить вручную соединения типа «ласточкин хвост» не так сложно, как вы можете опасаться, благодаря оригинальному приспособлению для распиловки алюминия.
Вы можете вырезать ласточкины хвосты с помощью фрезера и приспособления для ласточкина хвоста, что является вполне приемлемым вариантом. Но если вы хотите сделать более узкие штифты, чем позволяет приспособление для ласточкиного хвоста, или хотите свободно располагать узор ласточкина хвоста по своему усмотрению, то лучший вариант — вместо этого вырезать соединения типа «ласточкин хвост» вручную.
Для начала подготовьте заготовку, обрежьте ее до окончательного размера и убедитесь, что концы прямые. Отметьте внешние «демонстрационные» грани на панелях и пометьте угловые соединения, чтобы их ориентация была ясной.

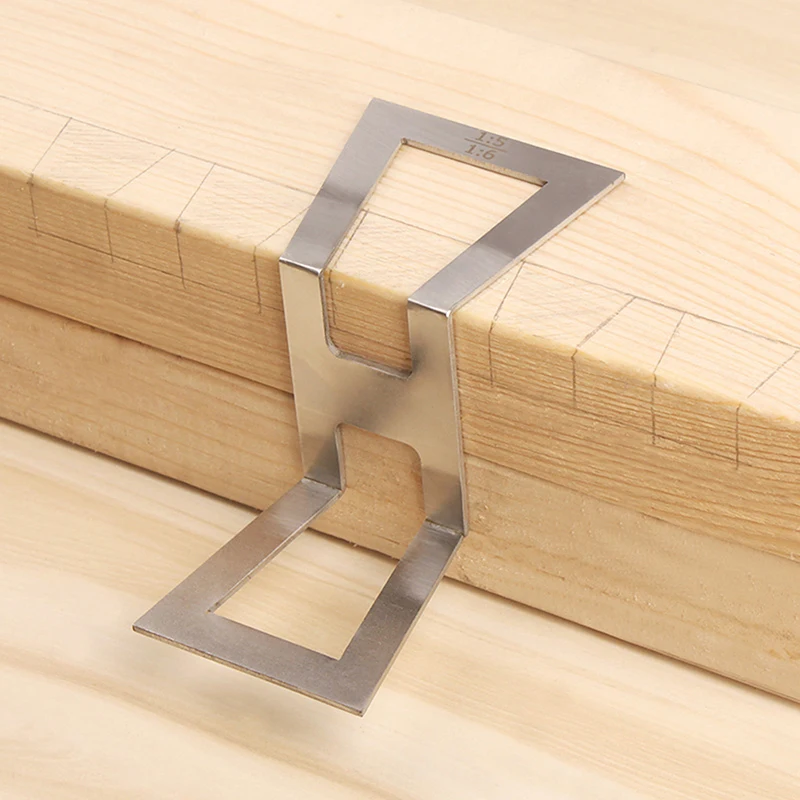

Раскладываем хвостики на передней панели. Начните с разметки базовой линии для хвостов по всему периметру обоих концов панели с помощью маркировочного шаблона. Установите эти разметочные линии примерно на 1/32 дюйма глубже, чем толщина боковых панелей (таким образом, хвосты будут немного выступать, когда соединения будут собраны, чтобы вы могли обрезать или отшлифовать их идеально заподлицо). Затем разметьте центральные точки булавки, с половиной булавки только на верхнем конце груди. Я положил восемь булавок, расположенных на расстоянии 1-7/8 дюйма друг от друга, по центру. Нижняя часть гнезд для штифтов имеет ширину 1/2 дюйма, и я установил углы хвостовиков на наклон 1:6 (около 10°). Используйте скользящий скос, чтобы придать хвостовикам форму с помощью острого тонкого наконечника. или механический карандаш.
Продлите опорные линии хвоста через концы передней панели с помощью квадрата. Наметьте базовые линии для хвостов на задней панели. Затем прикрепите заднюю панель к передней панели так, чтобы их внутренние поверхности были прижаты друг к другу, чтобы концы и края были ровными. Перенесите линии хвоста с передней панели на заднюю панель. Используйте эти линии в качестве ориентиров, чтобы нарисовать соответствующий рисунок хвостов на внешней стороне задней панели.
Затем распилите хвосты до базовых линий с помощью пилы типа «ласточкин хвост» с мелкими зубьями, следуя линиям разметки. Если вы умеете пилить вручную, вы сделаете это от руки.
Теперь, когда хвосты обрезаны по форме на передней и задней панелях, прикрепите боковую панель к краю скамейки концом вверх и выровняйте над ней правильную заднюю панель.
Аккуратно перенесите выкройку изогнутого хвоста на его конец, чтобы отметить булавки. Используйте острый перочинный нож с тонким лезвием или разметочный нож, чтобы разметить эти линии. Повторите для остальных трех угловых соединений.
Возьмите разметочный шаблон, снова установите его на 1/32 дюйма глубже, чем толщина передней и задней панели, чтобы провести базовые линии на лицевых сторонах боковых панелей, чтобы штифты немного выступали за их пределы при сборке стыков. начертите острым карандашом линии штифтов, чтобы их было легче увидеть при распиливании.Затем проведите прямые линии вниз от срезанных линий на торцевых волокнах к базовым линиям, чтобы завершить форму штифтов.
Закрепив каждую боковую панель на удобной рабочей высоте для ручного распила, обрежьте прямо до базовых линий, чтобы сформировать наклонные поверхности штифтов.
Стремитесь как можно лучше буквально разделить эти линии разметки пильным полотном — это поможет свести к минимуму количество операций по обрезке, которые вам придется выполнять для уточнения подгонки соединений.
Отпилите или вырежьте мусор в области хвостового гнезда. По сути, процесс такой же, как и при очистке областей штыревых гнезд, но здесь нужно удалить больше отходов. Используйте более широкие стамески, чтобы ускорить процесс, и работайте осторожно, когда вы долбите до базовых линий, чтобы они оставались прямыми и равномерно выровнены друг с другом. Выбитые базовые линии дадут здесь точную регистрацию лезвия долота.
Теперь соедините угловые соединения по одному стыку за раз.
Если вы разрезали аккуратно, штифты и хвостовики должны войти друг в друга хотя бы частично с самого начала. Если они этого не делают, вам нужно сделать некоторые обрезки, чтобы улучшить посадку. Здесь важно отметить, что нужно срезать как можно меньше материала, чтобы стыки плотно закрывались. Удалите слишком много, и вы откроете пробелы, которые будут видны. Удалите слишком мало, и панели могут треснуть, если потребуется чрезмерное усилие, чтобы зацепить ласточкины хвосты. Обрежьте только угловые внутренние поверхности булавок, оставив только хвостовой рисунок. Работайте медленно и осторожно. Продолжайте пробную посадку соединений до тех пор, пока они не закроются достаточно легко, чтобы их можно было соединить рукой без чрезмерного усилия.
Процесс сборки зависит от проекта, который вы строите. В этом примере я строил сундук для одеял с фанерным дном. Фанерная нижняя панель сундука утоплена в шпунт шириной 3/4 дюйма и глубиной 3/8 дюйма на нижнем внутреннем крае панелей каркаса. Я фрезеровал эти шпунты широкой прямой фрезой на столе фрезера. 9№ 0003
Затем я отшлифовал внутренние поверхности всех четырех панелей сундука до зернистости 180 и собрал каркас сундука с помощью клея и зажимов, убедившись, что коробка имеет квадратную форму, измерив ее диагонали. Не торопитесь с работой — я склеил задние угловые стыки за один сеанс, а переднюю панель установили всухую в качестве прокладки. Затем, когда эти стыки высохли, я склеил передние угловые стыки вместе.
Как только каркас выйдет из зажимов, очистите внешние поверхности угловых соединений путем строгания или шлифовки, пока концы хвостов и штифтов не будут заподлицо.
Резка ласточкиного хвоста ручным деревообрабатывающим инструментом
Перейти к содержимому Резка ласточкиного хвоста с помощью ручных инструментов для деревообработки | 8 шагов8 простых шагов, чтобы сделать красивые ласточкины хвосты, вырезанные вручную
By Joshua Farnsworth | Обновлено 15 марта 2022 г.
Поделиться этой статьей:
8 простых шагов, чтобы сделать красивые ласточкины хвосты, вырезанные вручную
Автор: Джошуа Фарнсворт | Обновлено 15 марта 2022 г.
Поделиться этой статьей:
Содержание | Вырезание ласточкиного хвоста вручную- Введение
- Инструменты, используемые для столярных работ типа «ласточкин хвост»
- Шаг 1. Отметьте базовые линии
- Шаг 2: Разметка хвостов
- Шаг 3: Отпилите хвосты пилой типа «ласточкин хвост»
- Шаг 4: Удалите остатки хвоста с помощью копровальной пилы и долота
- Шаг 5. Расположение контактов
- Шаг 6. Выпилите штифты пилой типа «ласточкин хвост»
- Шаг 7: Удалите отходы штифта с помощью копровальной пилы и стамески
- Шаг 8. Совместите доску для штифтов и хвостовую доску
- Заключение
- Оставить комментарий или задать вопрос?
Отметьте базовые линииВ приведенном выше видео и статье я покажу вам мой простой 8-шаговый метод вырезания ласточкина хвоста с помощью ручных деревообрабатывающих инструментов. Это урок ласточкиного хвоста, который я преподаю своим студентам-деревообработчикам в моей школе. Большинство студентов, которые боролись с вырезанием ласточкиных хвостов вручную, добились больших успехов с этим подробным, но упрощенным методом ручного изготовления ласточкиных хвостов. А ниже укороченная версия видео для тех, кто просто хочет краткий урок:
Введение: Вырезать ласточкин хвост вручную легко
В моем последнем видео и статье я сравнил вырезание ласточкиного хвоста вручную с использованием приспособления для ласточкиного хвоста и фрезерного станка.
В этом видео я пообещал, что в следующий раз поделюсь видеоуроком по вырезанию ласточкиного хвоста ручным деревообрабатывающим инструментом. Для меня ручная резка соединений типа «ласточкин хвост» — одна из самых приятных задач по дереву, и они производят одно из самых красивых соединений по дереву.
Научитесь делать столы и стулья
Просмотрите наши традиционные видеоуроки по деревообработке, доступные в цифровом виде и на DVD.
КУПИТЬ СЕЙЧАС
Итак, в этом видео вы увидите мой метод, который упрощает ручное вырезание ласточкиного хвоста для моих учеников. И просто чтобы вы знали, что не все эти шаги абсолютно необходимы для вырезания ласточкиного хвоста, так что не чувствуйте себя перегруженными. Если вы видели мое видео «Ручная стрижка ласточкиного хвоста» с Фрэнком Клаусом, то вы знаете, что многие из этих шагов не являются абсолютно необходимыми.
Ласточкин хвост можно вырезать намного быстрее, за меньшее количество шагов. Но для начинающих я обнаружил, что эти шаги помогут вам научиться быть более точным и однородным при вырезании ласточкина хвоста.
И как только вы освоите этот метод, вы сможете ускориться и отойти от структурированного процесса ручной резки, соединяя его в ласточкин хвост, и резать больше наощупь, как Фрэнк!
Части соединения типа «ласточкин хвост»
Итак, прежде чем я начну, позвольте мне показать вам готовое соединение типа «ласточкин хвост», вырезанное вручную, чтобы вы не запутались. Верхняя половина соединения типа «ласточкин хвост» имеет хвосты. Хвосты — это шаблон для доски для булавок. Штифты внутри называются просто «штифтами», а штифты на внешних краях называются «полуштифтами». Соединение типа «ласточкин хвост» — это очень прочное и красивое деревянное соединение, которое плотно скрепляет две доски.
Ручной деревообрабатывающий инструмент, используемый для резки ласточкиного хвоста
Инструменты, которые я буду использовать для резки ласточкиного хвоста, это пила типа «ласточкин хвост», торцовочная пила, копировальная пила, несколько стамесок по дереву, разметочный калибр, комбинированный угольник, угольник для скоса, пара разделителей, разметочный нож, столярный молоток и карандаш.
Ниже приведен список конкретных инструментов, которые я использую в этом видео.
- Пила Cosman типа «ласточкин хвост» и торцовочная пила: https://bit.ly/3veMonH
- Копировальная пила: https://amzn.to/2NzShse
- Набор стамесок: https://amzn.to/3od5Dvj
- Разметочный калибр для латунных колес: https://amzn.to/3eGnmrU
- 6-дюймовый комбинированный квадрат: https://amzn.to/2WBzvnr
- Винтажный квадрат со скошенной кромкой: https://ebay.us/7BVOEf Разделители
- : https://amzn.to/3vYREfs
- Маркировка ножей: https://lddy.no/uatv
- Столярный молоток: заводской
- Тонкий карандаш: https://amzn.to/3fXfva4
Итак, приступим к вырезанию ласточкиного хвоста вручную!
Шаг 1. Отметьте базовые линии ласточкина хвоста
Первое, что я делаю, вырезая ласточкины хвосты вручную, — это использую разметочный шаблон для разметки базовой линии. Я установил резак для разметки так, чтобы он едва свисал с края доски.
Это позволит хвостам и штифтам моего соединения «ласточкин хвост» немного выступать, поэтому мне не придется вручную строгать всю доску:
Затем я помечаю все концы досок: убедитесь, что все ваши доски квадратные, чтобы линии макета были точными. В моем следующем видео и статье я покажу вам свой метод выравнивания досок с помощью электроинструмента. Подпишитесь здесь, чтобы получать уведомления, когда я выпущу это видео и статью.
Ye Olde Отделка древесины пчелиным воском для мебели
Сделайте вашу мебель гладкой и шелковистой с помощью нашей исторической отделки древесины пчелиным воском!
КУПИТЬ СЕЙЧАС
Я уже публиковал видео и статью о том, как я выравниваю пиломатериалы с помощью ручных инструментов, которые вы можете найти здесь.
Я также использую тонкий карандаш, чтобы затемнить линии обрезки, чтобы лучше их было видно:
Шаг 2:
Разметка хвостов соединения «ласточкин хвост» Затем я помещаю одну из своих досок в тиски верстака, чтобы расположить хвосты.
Не существует правил относительно того, как далеко следует измерять полукегли, но есть простой способ – на глаз определить половину толщины доски с помощью комбинированного угольника или разделителей и сделать отметку с каждого конца доски.
Затем я использую квадрат, чтобы отметить линию на каждой делении. Затем я использую пару разделителей, чтобы равномерно расположить хвосты.
В этом случае я пытаюсь отрегулировать разделители, пока не смогу сделать два шага между строками, потому что мне нужны два хвоста. И как бы далеко за линию я ни пошел, размер моей булавки.
Ye Olde Разделочная доска из пчелиного воска и покрытие для деревянных ложек
Защитите свои деревянные ложки, миски и разделочные доски с помощью нашего исторического покрытия из пчелиного воска!
КУПИТЬ
Я вставляю разделители в дерево с обеих сторон.
Такой способ раскладывания решки уж точно не нужен.
Вы можете просто посмотреть на размещение. Но этот метод позволяет мне постоянно располагать хвосты, особенно если у вас больше двух или трех хвостов. Можешь посмотреть мое подробное видео по этому способу выкладки хвостов на стыке «ласточкин хвост», если хочешь узнать больше:
Затем я снова беру квадрат и рисую линии через каждую из двух разделительных точек:
Теперь я беру квадрат со скользящим скосом, чтобы продолжить линии под углом. Вопреки распространенному мнению, угол не обязательно должен быть конкретным числом. Просто используйте угол, который вам подходит, не слишком вертикальный и не слишком угловой.
Опять же, я использую тонкий карандаш, чтобы нарисовать эти линии, чтобы мой разрез был более точным. И если мой квадрат слишком сильно свисает с края доски, я переворачиваю его, чтобы он имел больше поддержки. И я делаю небольшую отметку, когда квадрат загораживает мне обзор верхней части доски. Затем я помечаю отходы, чтобы случайно не подпилить свои хвосты.
И если вы новичок, я бы порекомендовал вам также продлить эти линии на обратной стороне доски. Это поможет вам сделать более точный распил.
Научитесь собирать ручную пилу!
На этом трехчасовом занятии вы узнаете, как собрать собственную ручную пилу в стиле Kenyon. Доступно в формате HD Streaming, Download и DVD.
В КУПИТЬ
Шаг 3:
Отпилите хвосты пилой типа «ласточкин хвост»Перед тем, как отпилить хвосты пилой типа «ласточкин хвост», рекомендую посмотреть мое видео о том, как аккуратно резать пилой типа «ласточкин хвост»:
С помощью приведенного выше видео вырезать ласточкины хвосты вручную будет намного проще… Обещаю! Первое, что я делаю, это использую пилу типа «ласточкин хвост», чтобы разрезать пустую зону и прямо рядом с линией. Стараюсь оставить только карандашную линию и не более того.
Но если вам трудно резать рядом с карандашной линией, просто режьте немного дальше в отходы.
На следующем шаге вы можете использовать долото, чтобы добраться до линии. Это займет больше времени, но поначалу может облегчить вам этот шаг. На самом деле не имеет значения, какие линии вы разрезаете первыми, но мне легче сначала разрезать линии с одинаковым углом, поэтому моя мышечная память будет более точной. Просто следите за своими линиями все время, включая базовую линию, чтобы не перерезать ее.
Я правша, поэтому мне немного неловко срезать углы, где мне приходится поворачивать запястье влево, но вскоре срабатывает мышечная память, и мне становится легче.
Здесь вы можете увидеть, как мой распил идет прямо по линиям, но я оставил линии… и больше ничего:
DVD-диски по деревообработке и цифровые видеоролики
Просмотрите наши традиционные видеоуроки по деревообработке в HD Streaming / Download и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 4:
Удалите обрезки хвоста Теперь я беру пилу для обрезки обрезков древесины.
Я подвожу пильное полотно примерно на полпути к стыку, а затем начинаю распиливать пропил.
Пока я пилю, я медленно поворачиваю пилу внутрь к отходам. Я упал близко к базовой линии, но я стараюсь не попасть в базовую линию. Это также можно сделать с помощью долота, но я считаю, что метод с копировальной пилой быстрее.
Чтобы отрезать отходы полуштифта, я сначала вставил долото в линию разметки, скосом к отходам.
Я слегка надавливаю или слегка постукиваю молотком по долоту. Затем я поворачиваю долото под углом и вырезаю небольшую выемку, как показано ниже:
Эта маленькая выемка облегчит моей ручной пиле отслеживание, а не врезание в уступ:
В МАГАЗИНЕ
Затем я использую заднюю пилу с поперечными зубьями, чтобы отрезать ненужный кусок:
Если у вас есть только пила типа «ласточкин хвост» с продольными зубьями, ничего страшного, потому что зубья такие маленькие, что вы не заметите большой разницы.
И отрежьте ненужный кусок с обеих сторон:
Теперь я использую долото, чтобы очистить хвосты. Я удостоверяюсь, что долото немного уже, чем основание моих хвостов:
Я пока не подрезаю прямо до базовой линии, иначе оно вытолкнет все эти отходы за мою базовую линию. Я пытаюсь удалить примерно половину отходов:
А потом, если есть возможность, снова пытаюсь убрать половину отходов. Как только оставшиеся отходы становятся совсем маленькими, я опускаю стамеску прямо в линию разметки:
Делаю пару легких постукиваний, а затем наклоняю стамеску под небольшим углом и с помощью деревянного молотка рубить примерно до половины доски. Этот угловой «вырез» создаст небольшую впадину, чтобы не было отходов, когда я собираю соединение.
Затем я повторяю тот же процесс с другой стороны платы. Опять же, я помещаю долото на половину пути отходов и использую молоток, чтобы проколоть примерно половину толщины доски. Тогда, если я снова смогу удалить половину отходов, я это сделаю.
Если нет, то я ставлю долото прямо в базовую линию. И снова, наклонив долото под небольшим углом, я рублю вниз, чтобы наполовину войти в доску.
Затем я использую долото, чтобы очистить шов от грязи. Вы можете увидеть небольшую впадину, которую я создал, когда подрезал долотом.
Если вы отрезали дальше от карандашной линии, чем здесь, то сейчас самое время использовать стамеску, чтобы удалить древесину до линии. Просто убедитесь, что вы оставили карандашную линию, и не более того.
Соберите верстак своей мечты
Купите наше 7-часовое видео по сборке верстака на DVD или загрузите!
КУПИТЬ СЕЙЧАС
Шаг 5:
Разметка булавокТеперь, когда моя хвостовая доска готова, я перенесу рисунок на доску для булавок. Чтобы упростить задачу, я беру рубанок или молоток и использую его, чтобы установить высоту моей доски, пока я закрепляю ее в тисках.
Я пытаюсь установить доску на одном уровне с рулем.
Затем я перемещаю руль назад, чтобы поддержать хвостовую доску.
А теперь небольшой трюк. Я беру фонарик и подсовываю его вот так под косяк. И я беру что-то вроде угольника или стамески, чтобы выровнять две доски вместе. Я также двигаю хвостовую доску вперед и назад, пока не вижу свет между двумя досками, но не прямой свет. Просто непрозрачный свет сквозь древесные волокна.
После того, как доски выровнены, я использую острый и тонкий маркировочный нож, чтобы проследить хвосты по торцевому волокну доски. Вместо того, чтобы сильно надавливать, я делаю несколько легких проходов ножом, чтобы он не прыгал. Качество подгонки вашего сустава действительно зависит от того, насколько вы осторожны на этом этапе.
Здесь вы можете понять, почему хорошо иметь тонкий маркировочный нож, особенно если вам нужны более узкие штифты. Я обычно предлагаю своим ученикам начать с более широких булавок, потому что немного сложно вставить нож в узкую прорезь для булавки, как эта.
Магазин традиционной деревообработки
Ознакомьтесь с нашими инструментами, видео, чертежами, одеждой и многим другим!
КУПИТЬ СЕЙЧАС
После того, как я снимаю заднюю доску, немного сложно увидеть линии ножей. А еще они следят за небольшими несовершенствами моих хвостов. Поэтому я использую более широкую стамеску, чтобы углубить эти линии.
Как и прежде, я поместил скос в пустую область. В противном случае скос помешает мне получить прямые штифты. Я стараюсь не давить слишком сильно, потому что при этом доска может легко расколоться.
Затем, чтобы сделать мои линии еще более заметными, я использую карандаш с тонким наконечником, чтобы затемнить эти резные линии. И, конечно же, я также отмечаю свои отходы. Но убедитесь, что вы отмечаете отходы в правильных местах, потому что иногда я получаю студента, который отмечает это неправильно, и они увидели не ту часть сустава.
Я беру квадрат и протягиваю линии вниз по лицевой стороне доски:
И, как и раньше, новые ученики могут продлевать эти линии с обеих сторон доски, чтобы более точно резать.
Футболки и одежда для деревообработки
Просмотрите нашу традиционную одежду для деревообработки, чтобы продемонстрировать свое крутое хобби!
КУПИТЬ СЕЙЧАС
Шаг 6. Выпилите булавки пилой для ласточкиного хвоста
Теперь я снова беру пилу для ласточкиного хвоста и пилю рядом с карандашными линиями, как раньше. Только на этот раз я не наклоняю пилу под углом.
Я просто поворачиваю пилу по-другому и пилю прямо по доске. Но пока вы следите за линиями макета и вырезаете рядом с ними, ваш разрез будет выглядеть великолепно.
DVD-диски и цифровые видеоматериалы по деревообработке
Просмотрите наши традиционные видео-уроки по деревообработке, доступные в формате HD Streaming / Download и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 7:
Удалите остатки штифта И, как и прежде, я использую копировальную пилу, чтобы удалить отходы из штыревой доски. Но на этот раз есть большие куски, которые нужно удалить.
И помните, как и раньше, просто приближайтесь к базовой линии, но не слишком близко. И я могу развернуть пилу и вытащить последний кусочек из угла.
Теперь я перехожу к использованию стамески, чтобы вырубить оставшиеся отходы. Я также хочу начать с платы в этой конфигурации, которая через минуту станет более понятной:
И, как и раньше, я пытаюсь удалить половину отходов, пока не буду действительно близок к базовой линии. И снова я слегка отклоняю стамеску назад и делаю надрез примерно до середины доски:
Затем я переворачиваю доску на другую сторону, что требует небольшого дополнительного шага:
Делаю все так же, как и на первой стороне, но на этот раз, когда дохожу до базовой линии, делаю пару ударов стамеской, а затем не только откидываю стамеску назад, чтобы сделать подрез, но и Я также слегка наклоняю стамеску в сторону, чтобы не задеть штифты. Сначала немного неловко, но со временем становится легче.
Когда резка закончена, я использую долото меньшего размера, чтобы убрать мусор внутри соединения.
Опять же, я пытаюсь удалить всю древесину до карандашных линий, но стараюсь не выходить за карандашные линии.
Вы также можете использовать долото большего размера, чтобы обрезать шероховатые стороны штифтов и полуштифтов до карандашных линий:
Только будьте осторожны, чтобы не выдуть обратную сторону:
DVD-диски по деревообработке и цифровые видеоролики
Просмотрите наши традиционные видеоуроки по деревообработке, доступные в потоковом формате HD / для загрузки и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 8. Соедините между собой доску для шпилек и заднюю доску
Затем я пробую пробную посадку вырезанного вручную соединения типа «ласточкин хвост». Я делаю это рукой, чтобы не сжимать слишком тугое соединение.
В большинстве случаев мне удается собрать соединение с первой попытки. Но иногда мне приходится разбирать соединение и искать еще грязь, которую нужно удалить. Обычно вы можете увидеть полированные пятна там, где сустав сильно натирал, в действительно узких местах.
Итак, я удаляю немного дерева с этих мест. Но я стараюсь не снимать слишком много перед повторной пробной подгонкой, потому что почти всегда у меня будут пробелы, если я сниму слишком много.
На данный момент я вполне уверен, что удалил все лишние отходы, и я не видел, чтобы соединение раскололось при первой подгонке, поэтому я чувствую себя лучше, используя резиновый молоток, чтобы слегка постучать по вместе.
А здесь вы можете видеть, как хорошо этот стык стыкуется без зазоров. Штифты и хвостовики выступают на волосок, потому что в начале я намеренно установил калибр на волосок длиннее, чем толщина доски.
Это значительно упрощает простое строгание торцевых волокон штифтов и хвостовиков. А после небольшой ручного строгания стык выглядит великолепно!
Заключение | Вырезание ласточкиного хвоста с помощью ручного деревообрабатывающего инструмента Вот мой процесс вырезания ласточкиного хвоста с помощью ручного деревообрабатывающего инструмента! Если у вас есть вопросы или вы хотите поделиться своими советами по ласточкиному хвосту, сделайте это ниже в поле для комментариев.
И пока вы там внизу, не забудьте подписаться на мою рассылку, чтобы не пропустить мою следующую статью и видео о выравнивании пиломатериалов. Увидимся в следующий раз здесь, в моем магазине!
ЯРЛЫКИ В РУКОВОДСТВЕ ПО ИНСТРУМЕНТАМ:
РУЧНОЙ ИНСТРУМЕНТ РУКОВОДСТВО ПОКУПАТЕЛЯ- Введение в покупку ручного деревообрабатывающего инструмента
- Верстак и хранилище инструментов
- Инструменты для разметки, маркировки и измерения
- Ручные рубанки
- Ручные пилы
- Зубила
- Принадлежности для заточки и хонингования
- Киянки и молотки
- Ручные дрели, скобы и насадки
- Инструменты для криволинейных работ
- Инструменты для зеленой деревообработки
- Деревообрабатывающие зажимы, склеивание и крепеж
- Инструменты для резьбы по дереву
- Продукты для отделки, шлифования и шабрения древесины
- Токарные инструменты и станки по дереву
ВСЕ НАПРАВЛЯЮЩИЕ ДЛЯ РУЧНОГО ИНСТРУМЕНТА
Джошуа Фарнсворт3022-03-15T15:32:13-04:00 Джошуа любит совмещать свою страсть к работе с деревом и способность преподавать в простой форме.
