Рубанок по дереву ручной — описание, характеристики и применение

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

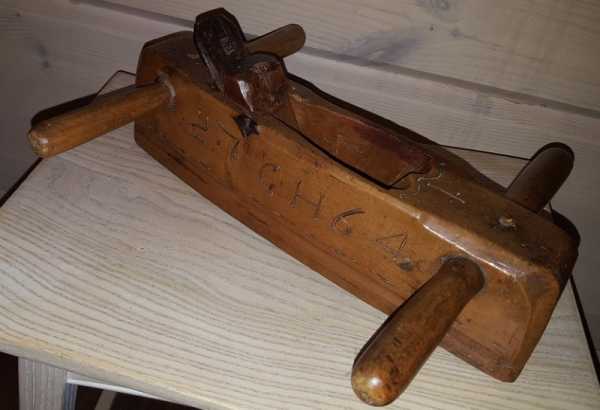

Деревянный рубанок

Главные составляющие рубанка это:

• нож
• колодка
• клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

• ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
• электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

• одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
• торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
• шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах. После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
• шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
• фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
• цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
• обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

• зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
• кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
• шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
• федергубель – это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
• калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой. Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
• фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
• штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

• фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
• передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
• задний угол фаски
• рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
• Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 — 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

• высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
• средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
• малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

wood-prom.ru

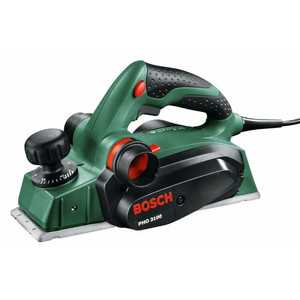

Электрический рубанок. Применение и устройство. Виды и работа

Электрический рубанок является популярным строительным и столярным инструментом для строгания древесины. Его применение позволяет создать ровную и гладкую поверхность, которая нуждается в минимальной шлифовке. Этот инструмент используется как профессионалами, так и любителями. Десятки производителей делают сотни моделей рубанков, отличающихся между собой по внешнему дизайну, удобству использования, техническим характеристикам и показателям надежности.

Сфера использования

Электрический рубанок широко используется строителями и столярами. Он обеспечивает быструю и комфортную обработку древесины, в частности неструганных досок, реек, бруса и других грубых деревянных элементов. Инструмент обладает вполне подъемным весом и имеет широкий диапазон настроек. Его используют как для черновой, так и чистовой обработки деревянного массива.

Электрический рубанок применяется для:

• Выравнивания поверхности.
• Подгонки до требуемого размера.
• Снятия фаски;
• Выборки паза;
• Очистки от коры.

Рубанок значительно увеличивает эффективность труда. Его стоимость является одной из самых низких среди электрических деревообрабатывающих инструментов. При этом он может выполнять широкий диапазон задач, которые частично могут заменить фрезер, фуганок и рейсмус.

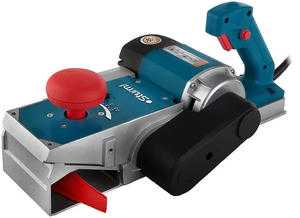

Особенности конструкции и принцип работы

Электрический рубанок имеет сравнительно простую конструкцию, поэтому разобраться с принципом его работы не сложно. Ключевыми деталями рубанка являются:

Принцип работы рубанка заключается в следующем. Электродвигатель, находящийся в корпусе, через приводной ремень раскручивает барабан с ножами, который проступает внизу инструмента сквозь его подошву. В результате набора скорости барабана, острые ножи при контакте с древесиной срезают с нее стружку установленной толщины. Поскольку инструмент устанавливается на деревянную поверхность с помощью ровной подошвы, то обеспечивается однородная обработка без образования борозд, впадин и горбов.

На передней части рубанка имеется механизм регулировки. Он проводит настройку глубины строгания, которую можно снять за один проход инструмента. Зачастую глубомер выполняет двойную задачу, параллельно выступая в качестве передней направляющей ручки.

Что касается корпуса электрорубанка, то он состоит из основной части и боковой съемной крышки. Ее задача заключается в защите приводного ремня, соединяющего шкив мотора и барабан. Снимая крышку можно добраться к механизму передачи крутящего момента и сменить пасик, если тот порвался. Кроме ремня, возможно снятие ножей из барабана для их заточки или замены.

Технические характеристики

Электрические рубаноки отличаются между собой не только качеством исполнения, и другими внешними параметрами, но и техническими характеристиками, которые выражаются следующими параметрами:

• Мощность.
• Скорость оборотов.
• Глубина прохода.
• Ширина строгания.
• Масса.

Именно эти параметры определяют возможности рубанка и удобство его применения. Что касается мощности двигателя, то обычно используются модели на 450-1500 Вт. Существуют как более слабые, так и более мощные инструменты. Что касается сверхэкономичных образцов на 220-450 Вт, то они практически бесполезны. Их силы мотора недостаточно, поэтому он постоянно останавливается, а скорость обработки у них ниже, чем даже у ручного инструмента. Рубанки с двигателем на 1500 Вт и выше являются массивными, что делает их менее мобильными и комфортными.

Современный электрический рубанок имеет скорость вращения ножей не ниже 10 тыс. оборотов/минуту. Это оптимальный показатель, но чем он выше, тем быстрее и чище происходит снятие стружки. Существуют модели, которые вращают барабан с интенсивностью 16-19 тыс. оборотов/минуту.

Показатель глубины прохода за один раз заключается в максимально возможной толщине снятия стружки. В зависимости от модели возможно срезание от 0,6 до 4 мм древесины. Чем меньшая установленная глубина обработки, тем скорее движется инструмент, и тем чище получается срез. Особенно это важно при работе с твердой древесиной – дуб, бук, ясень и пр.

Ширина строгания рубанка в большинстве популярных видов составляет от 50 до 130 мм. Этот параметр показывает возможный захват древесины за один проход инструмента. Чем выше показатель, тем быстрее можно закончить работу.

Вес инструмента бывает самым разнообразным. Слабые рубанки имеют массу около 2,7 кг, средние и мощные в приделах от 3,4 до 4,8 кг. Кроме этого, есть нескольку исключительных рубанков, которые весят гораздо больше. К примеру, модель Makita 1806B имеет массу в 8,8 кг.

Типы рубанков и какую модель выбрать

Инструменты разделяются на профессиональные и любительские. Они отличаются между собой по степени надежности, качеству исполнения и техническим параметрам. Самым лучшим естественно считаются профессиональные электрорубанки. Они имеют литую подошву, в то время как любительские оснащены штампованной. Литая деталь имеет безупречную геометрию. Она не искривляется, поэтому качество строгания всегда остается на высоте.

Диапазон характеристик профессиональных моделей следующий:

• Мощность – 1,2-1,5 кВт.
• Скорость оборотов в минуту – 16-19 тыс.
• Глубина прохода – 3-4 мм.
• Ширина строгания – 100-130 мм.

Такое оборудование выбирают в тех случаях, когда важно работать много и быстро. Если электрический рубанок используется от случая к случаю, то покупка профессиональной модели неоправданна. В таком случае следует остановить свой выбор на любительских инструментах. Они гораздо дешевле и при этом вполне пригодны для выполнения абсолютно идентичных задач. При покупке следует обратить внимание на модели со следующими характеристиками:

• Мощность – 600 – 1100 Вт.
• Скорость оборотов в минуту – 10-12 тыс.
• Глубина прохода – 1,2-2,5 мм.
• Ширина строгания – 80-100 мм.

Нужно отметить, что даже профессиональные столяры не используют мощные рубанки на полную глубину строгания, поскольку возможны сколы древесины, что неприемлемо при производстве мебели. Рубанки с глубиной строгания в 3-4 мм пригодятся строителям для подравнивания черновых деталей, которые впоследствии будут скрыты.

Полезная комплектация

Некоторые производители предлагают базовый набор, который состоит только из самого рубанка и набора ключей для снятия ножей из барабана. Столь скромная комплектация не является правилом. Многие бренды предлагают более обширный набор, который может включать:

• Запасной барабан и ножи.
• Боковой упор с линейкой для выборки четверти.
• Точилку для ножей.
• Специальный паз в подошве для снятия кромки.
• Раструб для отбрасывания стружки.
• Мешок для стружки.
• Обратное крепление для преобразования в фуганочный станок.

Недостатки рубанков

Электрический рубанок имеет массу преимуществ, поскольку работает быстро и создает довольно гладкую поверхность, но он и не лишен недостатков. Перед его покупкой стоит обратить на это внимание, чтобы понять, нужен ли он вообще. К его недостаткам можно отнести:

• Инструмент не способен дать столь безупречно ровную поверхность как профессиональный рейсмус или фуговальный станок.
• Для достижения качественного результата работы требуется мастерство.
• Сильная вибрация в руках, особенно на твердой древесине, поэтому при долгом использовании возникает сильная усталость.
• Со временем, особенно при падениях, может наблюдаться искривление подошвы, что отображается на качестве обработки. Нередко в бюджетных моделях подошва сразу кривая. Такой инструмент стает пригодный только для очень грубой черновой работы.

Популярные способы модернизации

Многие владельцы рубанков проводят самостоятельное изготовление специальных креплений, с помощью которых ручной инструмент превращается в стационарный деревообрабатывающий станок по типу фуганка или рейсмуса. Стоимость электрорубанка в разы ниже, чем этого оборудования, поэтому иногда такая модернизация является единственным способом получить требуемый инструмент без неподъемных затрат. При этом сам рубанок остается целым. Его можно в любой момент снять или снова установить на платформу.

Хотя многие производители и добавляют в комплектацию обратное крепление, чтобы превратить электрический рубанок в фуганок, но заводская конструкция далеко не идеальна. Она довольно миниатюрная, что осложняет обработку больших заготовок, даже если нужно строгать только торец. По этой причине умельцы делают приспособление для установки рубанка на большую столешницу. Это обеспечивает более качественную обработку древесины.

Особое внимание заслуживает модернизация ручного рубанка в рейсмус. Изготовляется большая платформа по типу рамки, на которую укладываются обрабатываемые доски или мебельные щиты. Рубанок крепится на специальной каретке с широкими упорами, скользящими по краям рамки с заготовками. Каретка имеет свою систему регулировки, что позволяет настраивать степень приближения рубанка к обрабатываемой древесине. После включения инструмента он передвигается вручную по периметру заготовки, при этом степень контакта ограничивается кареткой. В результате, если такой станок подогнан ровно, то можно довести доски и щиты до идеальной плоскости. Конечно, скорость работы такого рейсмуса не сравниться с заводским, но он может обрабатывать большие заготовки, которые вмещаются только на промышленное оборудование.

Похожие темы:

tehpribory.ru

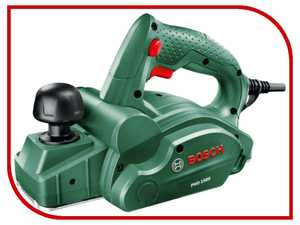

устройство и принцип действия, как правильно выбрать электрорубанок

Выбор электрического рубанка зависит от целей применения. Приборы бывают любительские и профессиональные. В домашних условиях требуется небольшой агрегат. Профессиональный рубанок используется на промышленных предприятиях. Чтобы сделать правильный выбор нужно изучить технические показатели, указанные в паспорте. Нельзя ориентироваться на внешний вид. Он может быть обманчив.

Устройство и принцип действия

Устройство электрического рубанка составляют два основных узла — это двигатель и барабан встроенные в корпус. Расположены они под кожухом и соединены между собой приводным ремнем. В барабане закреплены лезвия, которые находятся внизу на одном уровне с подошвой рубанка. Передняя часть подошвы приподнята. Она опирается на обрабатываемую поверхность. В основе принципа работы лежит процесс вращения барабана, при котором лезвия срезают материал.

Роль подошвы в инструменте

Подошва электрорубанка состоит из подвижного носка и неподвижной пятки. Величина смещения носка определяет заданную величину реза.

Нюансы подошвы:

• Изготавливается она из алюминия, который бывает литым и штампованным. Литая подошва предпочтительней, однако, и цена у нее выше.
• Важной характеристикой является полировка поверхности. Чем она глаже, тем скольжение лучше. В некоторых случаях на нее наносится покрытие, в основе которого лежит политетрафторэтилен.
• Размер площади поверхности определяет устойчивость аппарата.
• Плоскость носка и пятки должна быть идеальная. Не допускается нарушения геометрии.

Характеристика ножей и барабана

Этот узел конструкции располагается в поперечном направлении движения инструмента. Количество крепящихся к нему лезвий оставляет величину от 1 до 3:

• С 1 лезвием применяются в домашних условиях. Они небольшого размера и имеют низкую цену. На двигатель идет небольшая нагрузка.
• С 2 ножами чаще всего встречающийся вариант. Это среднего размера электрорубанок. Им можно выполнять строительные работы.
• 3 лезвия имеют только профессиональные рубанки.

В случае необходимости отбора четверти в заготовке один торец барабана делается открытым. Ширина выборки задается упором, а глубина регулирующим устройством.

В качестве материалов для лезвий применяются два вида стали:

• Твердосплавные. Служат длительное время, но не подлежат заточке.
• Быстрорежущие. Во время работы тупятся, но допускается возможность их заточки.

Бытовые и профессиональные аппараты

Задаваясь вопросом, какой лучше выбрать рубанок, нужно понимать, что в домашних условиях профессиональный аппарат в использовании неудобен. Изучив технические характеристики бытового прибора, легче понять, как выбрать рубанок. Электрический аппарат должен весить в пределах 2,5—4 кг, мощность его мотора составлять 600—1000Вт.

От оборотистости двигателя зависит качество работы. Поэтому они подбираются для домашних условий до 10—12 тыс. об/мин.

Профессиональные агрегаты имеют мощность двигателя 1,2—1,5 КВт, вес достигает 9 кг. Глубина строгания заготовки ведется до 3,5 мм. Такие устройства включают в себя электронную систему для поддержания необходимого числа оборотов. Благодаря этой функции работа ведется в оптимальном режиме.

Руководство по внешнему выбору

Чтобы купить электрорубанок, выбор можно сделать на основании внешнего осмотра. Обращать внимание нужно на следующие моменты:

• Корпус изготавливается из двух частей и состоит в едином блоке с патрубком и рукояткой. Через патрубок идет выбрасывание стружки. Крышка привода ремня должна быть съемной иначе создадутся трудности с его заменой.
• Инструмент должен удобно укладываться в руку, а рядом располагаться кнопка пуска. Если для ее нажатия потребуется применение второй руки, значит, установлена она неудобно. Выбор электрорубанка с такой конструкцией будет неудачным.
• В подошве должна быть предусмотрена специальная канавка. Ее отсутствие приведет к созданию воздушной подушки. В рубанке предусматривается наличие регулятора глубины обработки. Он бывает поворотный и кнопочный. Оба работают эффективно.
• Патрубок для удаления отходов бывает односторонним и двухсторонним. При выборе лучше остановиться на двухстороннем патрубке. В некоторых моделях предусматривается мешок для сбора стружки. В домашних условиях это очень удобно.
• Рукоятка. На поверхности этой детали обязательно должна находиться резиновая накладка. Она препятствует скольжению руки. В передней части располагается дополнительная ручка для второй руки. Она необходима для создания равномерной нагрузки в процессе работы.

Технические характеристики для ориентации

Промышленностью выпускается много модификаций рубанков электрических. Как выбрать, с этим вопросом помогает разобраться техническая документация:

• Мощность мотора. Для домашнего использования мощности достаточно 600—1000 Вт.
• Обороты вращения вала. Достаточное количество до 10000 об/мин.
• Глубина строгания. Этот размер должен достигать 3—4 мм. Шаг регулировки составляет диапазон 0,1—0,5 мм.
• Ширина строгания. Эта величина определяет размер захвата рубанком поверхности доски. Чем она больше, тем лучше. Брусок можно обработать и за 2 захода, но при больших объемах работ это будут дополнительные затраты времени.
• Блокировка случайного включения. Кнопка устанавливается в целях техники безопасности. Пока она будет включена, оборудование включить невозможно. Это создает спокойствие при переносе рубанка.
• Плавный пуск. Он препятствует быстрому износу деталей инструмента, работающих совместно.
• Электродинамический тормоз. Он позволяет быстро остановить вращающийся барабан.
• Масса. Для работы дома правильно выбирать массу рубанка до 4 кг.

Аккумуляторный источник питания

Такое оборудование может работать автономно от сети. Оно почти не уступает сетевым аналогам. Каждая фирма старается иметь такую модификацию. По мощности они составляют 18 или 14 Вт. К недостатку относится высокая цена рубанка, поэтому применение они находят только тогда, когда поблизости нет источника питания.

Для того чтобы правильно подобрать электрорубанок для домашних условий, нужно хорошо понимать какую работу придется выполнять. Нет смысла приобретать аппарат с высокими характеристиками. Для небольших объемов работ они будут неудобны. Лучше остановиться на среднем варианте. Им можно выполнять как текущие работы, так и повышенной сложности.

obrabotkametalla.info

угол заточки лезвия, выбор инструмента

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

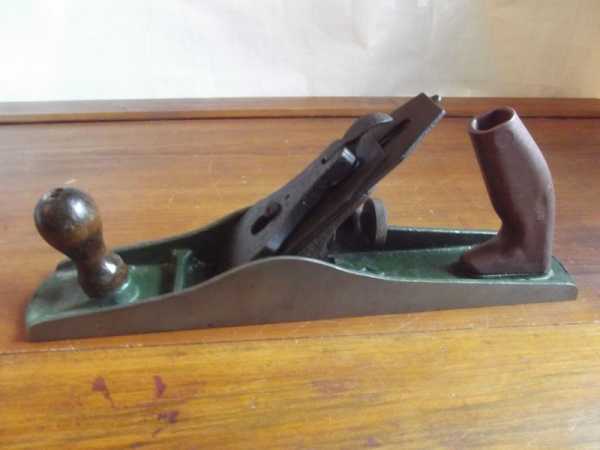

Металлический рубанок

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

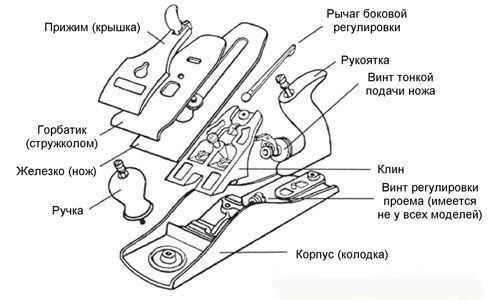

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

Виды рубанков

Плоское строгание

Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

Рубанок шерхебель

Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

В дополнение к шерхебелю и зензубелю:

1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.

Полуфуганок

Рубанок медведка

Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

• Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
• Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
• Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

Фигурное строгание

В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

Зензубель

В комплект к этому инструменту стоит иметь под рукой:

1. Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
2. Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
3. Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
4. Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
5. Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
6. Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
7. Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
8. Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Рубанок это — studvesna73.ru

При каждом прохождении по поверхности, рубанок срезает слой материала на толщину, определяемую величиной выдвижения резца, а также углом его наклона.

Рубанок — достаточно древнее изобретение человека (известны рубанки, найденные в Помпеях и относящиеся к I веку ) [2]. хотя широко применяться он начал только в XV —XVI веках. Первые рубанки имели деревянную колодку, а лезвие фиксировалось деревянным клином. В настоящее время в промышленности применяются электрорубанки. выполняющие ту же функцию, поскольку ручные рубанки не в состоянии обеспечить необходимой производительности.

Конструкция

Обычно рубанок состоит из заострённого металлического лезвия («резца»), расположенного под углом к обрабатываемой поверхности. Резец выдвинут на определённую регулируемую длину из корпуса инструмента («колодки»).

Элементы деревянного рубанка

• A: Прорезь, через которую выступает резец, а также выходит стружка;
• B: Резец  (нож, профессиональн. — желя́зка) — стальная заострённая пластина, режущая материал;
• C: Зажим  — прижимает резец к корпусу рубанка;
• D: Регулятор глубины резания;
• E: Передняя ручка;
• F: Стружколоматель. заворачивающий и отламывающий стружку;
• G: Регулятор равномерности резания по ширине рубанка;
• H: Задняя ручка;
• I: Упор для указательного пальца;
• J: Лягушка  — пластина, позволяющая регулировать угол наклона резца. Регулировка выполняется отвёрткой при снятом резце.

Рубанки имеют следующие модификации конструкции:

• торцовый рубанок  — имеет колёсико точной регулировки вылета ножа;
• фальцгебель  — помимо основного места крепления посредине рубанка, имеет такое же место крепления спереди рубанка (это необходимо, когда надо подчистить фальц, в торец примыкающий к какому-то препятствию

studvesna73.ru

Рубанок — это… Что такое Рубанок?

dic.academic.ru
