Аппарат поглощающий рт-120 (класс Т1)

Главная \ ВАГОННЫЕ ЗАПЧАСТИ \ Аппарат поглощающий рт-120 (класс Т1)

Находится в разделах: ВАГОННЫЕ ЗАПЧАСТИ

  • Описание

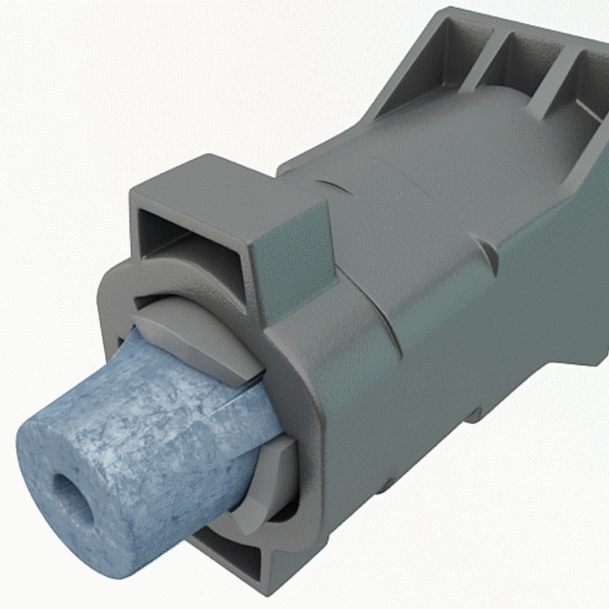

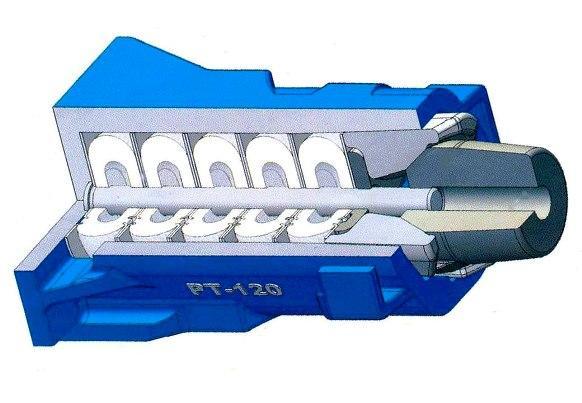

С 2004 г, освоен серийный выпуск поглощающего аппарата РТ-120. Фрикционный узел в аппарате подпирается комплектом упругих элементов. Особенностью фрикционного узла, в отличие от других аппаратов шестигранного типа (таких как Ш-2-В), является наличие на внутренних поверхностях корпуса в зоне работы клиньев бронзовых вставок. Они стабилизируют трение и позволяют снизить износы трущихся деталей. Кроме того, аппарат не имеет стяжного болта. Направляющий стержень служит для центрального сжатия упругого комплекта. В качестве упругого узла в поглощающем аппарате РТ-120 применен комплект из полимерных элементов, поджатых с помощью шайбы, трех фрикционных клиньев и нажимного конуса.

На корпусе в зоне контакта с клиньями расположены Н-образные канавки. В них запрессованы бронзовые вкладыши, снижающие интенсивность износа поверхностей корпуса и клиньев.

Несомненное достоинство данной модели — длительный ресурс, Однако процесс приработки данного аппарата занимает достаточно большой промежуток времени, К недостаткам можно отнести общую проблему фрикционных поглощающих аппаратов — нестабильность силовой характеристики.

В классе Т1 представлена также модель ПМКП-110. В сущности, конструкция этого аппарата аналогична конструкции аппарата ПМК-110К-23, хорошо известного в эксплуатации.

Только в отличие от предшественника фрикционный узел у новой модели подпирается посредством комплекта упругих элементов. Аппарат сохранил положительные черты своего прототипа. Он обладает достаточно стабильной силовой характеристикой и быстрой приработкой, фактически с первых дней работы, что обеспечивает необходимые эксплуатационные показатели.

К недостаткам данной конструкции можно отнести наличие стяжного болта. В эксплуатации отмечены случаи самораскручивания (самозакручивания) гайки. При этом повреждается резьба стяжного болта, аппарат при снятии с вагона разваливается и требует сборки.

Основные характеристики:
Энергоемкость: не менее 70 (кДж).
Максимальная нагрузка при силе 3 МН: не менее 90 (кДж).
Климатическая рабочая широта : от -60°C до +50°C.
Гарантийный срок работы : 8 лет
Срок работы без ремонта: 16 лет..
Полный срок службы: 32 года.

Габаритные размеры: 578х228х321 мм.
Вес аппарата РТ-120: 120 кг

Норма погрузки:
Автортанспорт — 160 шт.
Контейнер — 160 шт.

Код ТН ВЭД: 8607 30 990 0

Согласно ОСТ 32.175-2001 все поглощающие аппараты должны быть классифицированы в соответствии с характером груза перевозимого в вагоне.

В связи с запретом установки на новые вагоны аппаратов относящихся к классу Т0 (смотреть), наиболее распространенными должны быть аппараты класса Т1 (смотреть) (фрикционного типа, поглощение в них происходит за счет трения упругих элементов внутри аппарата).  Аппараты этого класса устанавливаются на вагоны, которые не относятся к специализированным.

К таким аппаратам относится поглощающий аппарат РТ-120 выпущенный в серийное производство заводом ООО ПО ВАГОНМАШ совместно с американской компанией MINER в 2004 году.
Основной отличительной чертой РТ-120 — наличие бронзовых вставок(выполняющих роль смазки) на внутренней поверхности корпуса в области контакта с клиньями. Также в отличии от аналогов у РТ-120 нет стяжного болта что исключает случай самораскручивания гайки и разваливание аппарата. Упругий узел выполнен из полимерных элементов, поджатых с помощью шайбы, 3-х клиньев и нажимного конуса.

Преимущества поглощающего аппарата РТ-120:

  • Надежность в эксплуатации. Безотказная работа в различных климатических зонах под воздействием высоких нагрузок, в том числе, в экстремальных условиях (эксплуатация аппарата на железных дорогах Сибири и Дальнего Востока).
  • Длительный безремонтный срок службы.
  • Высокая энергоемкость, обусловленная использованием комплекта упругих элементов Birchpad.
  • Гарантийное и послегарантийное обслуживание.

Общий срок службы аппарата — 32 года.

Срок до капитального ремонта без технического обслуживания — 16 лет или 1,8 миллионов километров пробега.

В сравнении с аналогами, поглощающий аппарат РТ-120 эффективнее обеспечивает сохранность вагонов и перевозимого груза, повышает безопасность движения и увеличивает межремонтный пробег. Экономический эффект применения поглощающего аппарата РТ-120 достигается вследствие сокращения расходов на ремонт, ведь на отказ поглощающих аппаратов приходится более 70% от общего числа неисправностей автосцепного устройства. О надежности поглощающих аппаратов РТ-120 можно судить по опыту их эксплуатации на железных дорогах Сибири и Дальнего Востока, характеризующихся экстремальными условиями работы. Поглощающие аппараты РТ-120 прошли полный комплекс испытаний, сертифицированы и поставляются в состоянии, обеспечивающем их установку на вагон без поджатия.

 Установка аппарата РТ-120 на подвижной состав гарантирует значительное сокращение расходов на ремонт вагонов с соблюдением высокого уровня безопасности проведения работ.

Назад

Поглощающий аппарат рт-120

С 2004 г, освоен серийный выпуск поглощающего аппарата РТ-120. Фрикционный узел в аппарате подпирается комплектом упругих элементов. Особенностью фрикционного узла, в отличие от других аппаратов шестигранного типа (таких как Ш-2-В), является наличие на внутренних поверхностях корпуса в зоне работы клиньев бронзовых вставок. Они стабилизируют трение и позволяют снизить износы трущихся деталей. Кроме того, аппарат не имеет стяжного болта. Направляющий стержень служит для центрального сжатия упругого комплекта. В качестве упругого узла в поглощающем аппарате РТ-120 применен комплект из полимерных элементов, поджатых с помощью шайбы, трех фрикционных клиньев и нажимного конуса. На корпусе в зоне контакта с клиньями расположены Н-образные канавки. В них запрессованы бронзовые вкладыши, снижающие интенсивность износа поверхностей корпуса и клиньев.

Несомненное достоинство данной модели — длительный ресурс, Однако процесс приработки данного аппарата занимает достаточно большой промежуток времени, К недостаткам можно отнести общую проблему фрикционных поглощающих аппаратов — нестабильность силовой характеристики.

В классе Т1 представлена также модель ПМКП-110. В сущности, конструкция этого аппарата аналогична конструкции аппарата ПМК-110К-23, хорошо известного в эксплуатации.

Только в отличие от предшественника фрикционный узел у новой модели подпирается посредством комплекта упругих элементов. Аппарат сохранил положительные черты своего прототипа. Он обладает достаточно стабильной силовой характеристикой и быстрой приработкой, фактически с первых дней работы, что обеспечивает необходимые эксплуатационные показатели.

К недостаткам данной конструкции можно отнести наличие стяжного болта. В эксплуатации отмечены случаи самораскручивания (самозакручивания) гайки. При этом повреждается резьба стяжного болта, аппарат при снятии с вагона разваливается и требует сборки.

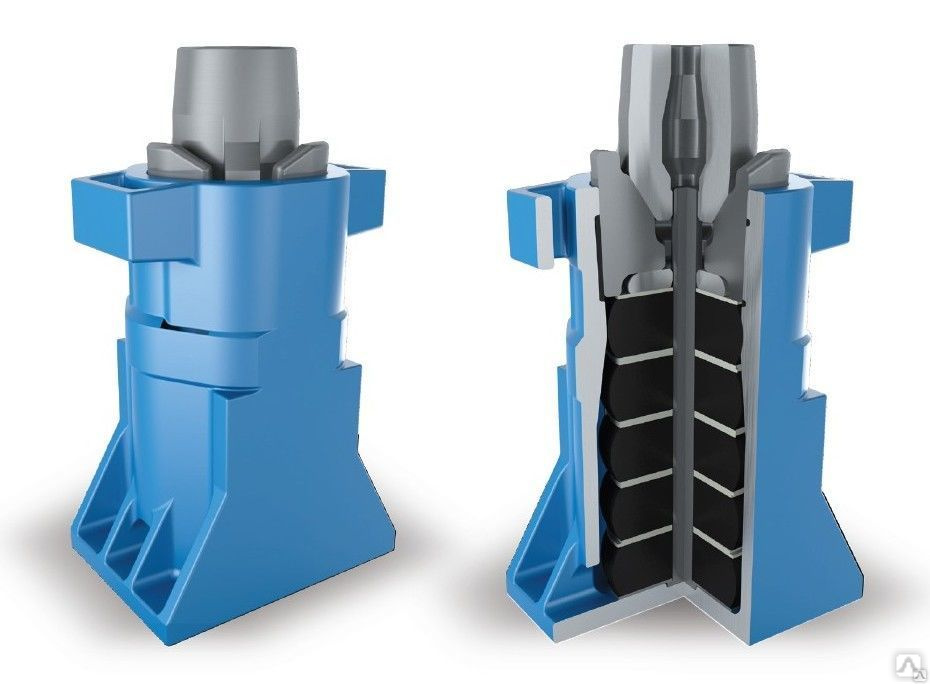

Первым эластомерным аппаратом, появившимся в России еще в середине 90-х годов прошлого века, стал аппарат 73ZW, Он состоит из литого корпуса, амортизатора, наполненного эластомерной композицией, и упорной плиты. Несмотря на высокую энергоемкость, которая в 3—4 раза превышала энергоемкость выпускавшихся в то время пружинно-фрикционных аппаратов Ш-2-В, аппарат не выполнял требования, предъявляемые к величине силы статического закрытия.

В связи с этим в 2004 г. была проведена модернизация аппарата. В результате нее в конструкцию аппарата был добавлен упругий полимерный элемент, Это и позволило реализовать требуемую силу статического закрытия аппарата. При этом модель получила обозначение 73ZWy.

В том же году начался серийный выпуск аппарата 73ZWy2, который по своим характеристикам соответствовал классу ТЗ. Визуально друг от друга эти две модели можно отличить лишь по толщине упорной плиты. У модели 73ZWy2 она на 20 мм тоньше стандартной.

В 2001 г. российские производители освоили серийный выпуск отечественных эластомерных аппара­тов. Специалисты ООО «НПК «Уралвагонзавод»» разработали и начали серийный выпуск аппарата модели АПЭ-95-УВЗ. Конструктивно этот аппарат выполнен из литого корпуса и амортизатора, заполненного эластомерной композицией,

В отличие от аналогов аппарат АПЭ-95-УВЗ упорной плитой не комплектуется, Стоит также отметить, что с 2008 г. данный аппарат был модернизирован по тем же причинам, что и 73ZW. В его конструкцию также вошел упругий полимерный элемент, получивший наименование эластичной вставки.

Еще две модели отечественных эластомерных аппаратов выпускает ОАО «Авиаагрегат». Характерным признаком этих моделей является отсутствие литого корпуса.

Освоение серийного производства эластомерных поглощающих аппаратов было начато на этом предприятии в 1999— 2001 гг. с модели АПЭ-120-И. Аппарат состоит из цилиндрического корпуса, штока с поршнем, донышка и промежуточной гайки. В комплект также входит и упорная плита.

Данный аппарат имеет две внутренние камеры — цилиндрическую и сферическую, в то время как все прочие имеют только цилиндрическую. Это позволило реализовать достаточно большую силу статического закрытия аппарата.

С 2009 г, серийно начал выпускаться аппарат АПЭ-90-А. Он имеет внешний вид, схожий с моделью АПЭ-120-И.

Однако в его комплект не входит упорная плита, а для обеспечения необходимых габаритных размеров в конструкцию аппарата вошла дополнительная плита, не являющаяся упорной. Также внешним отличительным признаком является более массивная задняя плита.

В настоящее время на завершающей стадии разработки находит­ся еще ряд моделей поглощающих аппаратов. Сотрудники ОАО «НПК «Уралвагонзавод»» разрабатывают аппарат класса Т1 с применением упругих полимерных элементов, а также эластомерный аппарат класса ТЗ.

Специалистами ООО «НПП Дипром» разработан поглощающий аппарат класса Т2, получивший наименование ПМКЭ-110. Этот аппарат создан на базе аппарата ПМК-110-К-23 с использованием эластомерной вставки вместо пружин. ОАО «Авиаагрегат» разрабатывает конструкцию эластомерного поглощающего аппрата класса Т1 с использованием полимерных элементов.

ОАО «АЗОВМАШ» разработан поглощающий аппарат АПМ-120-Т1. ОН представляет собой механизм упруго-фрикционного типа, разработан на базе серийного выпускаемого поглощающего аппарата ПМКП-110К-23. Вместо пружинного комплекта в нем используется пакет упругих элементов 6. Стабилизацию силовой характеристики пакета упругих элементов 6 обеспечивают регулировочные пластины 10 и пластина 11. Фиксацию всех деталей в аппарате обеспечивает болт стяжной 8 с гайкой 9.

1-конус нажимной; 2 — корпус; 3 — клин; 4 — пластина неподвижная; 5 — пластина опорная; 6 — пакет упругих элементов;

7- пластина подвижная; 8 — болт стяжной; 9 — гайка М30-6Н.20 ГОСТ 5916-70; 10- пластина регулировочная; 11- пластина

Основные технические показатели аппаратов, рассмотренных выше, а также массово встречающихся в эксплуатации, приведены в табл. 3.

Современные поглощающие аппараты в 2 — 4 раза превосходят пружинно-фрикционные аппараты Ш-2-В по энергоемкости и обеспечивают благодаря этому лучшую защиту вагона и перевозимого груза от повреждающего воздействия продольных сил в поездном и маневровом режимах эксплуатации,

Большинство из этих аппаратов обладает высокой стабильностью силовой характеристики, надежностью, большим сроком службы. Исходя из этого для повышения сохранности вагонов и перевозимых грузов необходимо насыщение вагонного парка новыми, более энергоемкими поглощающими аппаратами, не только путем их установки на вновь строящийся подвижной состав, но и на вагоны, проходящие плановые виды ремонта.

Еще одно несомненное достоин­ство современных аппаратов — высокий гарантийный срок службы (табл. 4). У большинства аппаратов он составляет 8 лет.

Их ремонт предусмотрен в условиях заводов-изготовителей или в специализированных ремонтных центрах, имеющих необходимое оборудование для проверки силовой характеристики после ремонта.

При плановых видах ремонта вагонов на вагоноремонтных предприятиях следует только снять аппарат, в контрольном пункте автосцепки КПА оценить его техническое состояние по внешним браковочным признакам, зарядить, засунуть аппарат с упорной плитой в тяговый хомут и установить на вагон.
