Конструкции ротаметров



В России выпускают общепромышленные ротаметры типов РМ, РЭ и РП. Ротаметры типа РМ со стеклянной трубкой (рисунок 17.2.9) заменяют ранее выпускавшиеся типа РС.



а — ротаметр с фланцевымиприсоединениями;б — ротаметр с защитной трубкой; в ротаметр со штуцерами для шлангов; г — ротаметр РС-ЗА; 1 —корпус; 2— трубка; 3— поплавок



Рисунок 17.2.9 - Ротаметры со стеклянной измерительной трубкой



Их выпускают по ГОСТ 13045 -81. Технические характеристики таких приборов приведены в таблице 17.2.2.

Поплавок у ротаметров типа РМ в зависимости от пределов измерения изготовляют из стали 12Х18Н9Т, анодированного дюралюминия, эбонита или титана. Ротаметры этого типа могут работать при температуре измеряемой среды и окружающей атмосферы в пределах от 278 до 323 К. Ротаметры со стеклянной трубкой находят широкое применение в научных исследованиях, а также в промышленности для измерения небольших расходов жидкости и газа.

Основная приведенная погрешность их должна составлять не более —2,5 %.





Таблица 17.2.2 - Технические характеристики стеклянных ротаметров типа РМ



Шифр базовой модели парамет-ра Диаметр услов-ного прохода Для жидкости Для газа
Обозначение ротаметра Верхний предел измере-ний (по воде), м3 Шифр прибора Верхний предел измерений (по возду-ху), м3
НМ-1 РМ-0.0025ЖУЗ РМ-0.004ЖУЗ РМ-0.0063ЖУЗ РМ-0.01ЖУЗ   0,0025 0,004 0,0063 0,01 РМ-0.04ГУЗ РМ-0.063ГУЗ РМ-0.1ГУЗ РМ-0.16ГУЗ 0,04 0,063 0,1 0,16
РМ-А-1 РМ-А0,0025ЖУЗ РМ-А0. 0040ЖУЗ РМ-А0.0068ЖУЗ
0,0025 0,004 0,0063
РМ-А-0.063ГУЗ РМ-А-0.1ГУЗ РМ-А-0.16ГУЗ 0,063 0.1 0,16
РМ-П РМ-0.016ЖУЗ РМ-0.025ЖУЗ РМ-0.04ЖУЗ   0,016 0,025 0,04 РМ-А-0.25ГУЗ РМ-0.25ГУЗ РМ-0.4ГУЗ 0,25 0,25 0,4
РМ-П1 РМ-0.063ЖУЗ РМ-0.1ЖУЗ   0,063 0,1 РМ-0.63ГУЗ РМ-1ГУЗ 0,63
РМ-1У РМ-0,16ЖУЗ РМ-0.25ЖУЗ РМ-0.4ЖУЗ   0,16 0,25 0,4 РМ-1.6ГУЗ РМ-2.5ГУЗ РМ-4ГУЗ 1,6 2,5
РМ-У РМ-0.63ЖУЗ РМ-1ЖУЗ РМ-1. 6ЖУЗ   0,63 1,6 РМ-6.ЗГУЗ РМ-10ГУЗ РМ-16 6,3
РМ-У1 РМ-2.5ЖУЗ РМ-4ЖУЗ   2,5 РМ-25ГУЗ РМ-40ГУЗ





а — для малых расходов; б, в — для больших и средних расходов



Рисунок 17.2.10 - Металлические ротаметры РЭ





В таблице 17.2.3 дано сопоставление типоразмеров ротаметров со стеклянной трубкой с выпускавшимися ранее приборами этого типа. Ротаметры типа РЭ с дистанционной электрической передачей показаний состоят из двух основных частей ротаметрической и электрической (рисунок 17.2.10).

Ротаметрическая часть представляет собой корпус с поплавком конической или грибообразной формы, с подвижной осью, перемещающейся внутри конической трубки, электрическая - из индукционной катушки с сердечником, расположенным на оси поплавка.

Катушка включена в дифференциально-трансформаторную систему вторичного прибора. Электрическая часть защищена от попадания в нее измеряемой среды разделительной трубкой, а снаружи - кожухом. Температура измеряемой среды может быть в пределах от 233 до 343 К, а температура окружающей атмосферы - от 243 до 322 К. Ротаметры РЭ могут изготовляться в пылебрызгозащищенном или взрывозащищенном исполнении категории ВЗГ.





Таблица 17.2.3 - Сопоставительные данные ротаметров со стеклянной трубкой



Условные обозначения выпускавшихся ротамеров Условные обозначения ранее выпускавшихся ротаметров
Базовые модели Обозначение ротаметра
РМ-1   РМ-0.0025ЖУЗ РМ-0.01ЖУЗ   -
РМ-1-А     РМ-А-0. 0025ЖУЗ РМ-А-0,0063ЖУЗ РС-ЗА -
РМ-П РМ-0.016ЖУЗ РМ-0.04ЖУЗ   РС-3, РСС-3 -
РМ-Ш РМ-0.1ЖУЗ РС-5, РСС-5
РМ-IV РМ-0.16ЖУЗ РМ-0.4ЖУЗ РС-5, РСС-5 -
РМ-V РМ-1ЖУЗ РС-7, РСС-7
РМ VI РМ-1.6ЖУЗ РМ-2.5ЖУЗ   РС-7, РСС-7
    Они поставляются в комплекте с вторичными приборами, как правило, КСДЗ, но могут быть укомплектованы и приборами КСД2, КВД1,ВМД. Нижний предел измерения ротаметров типа РЭ не более 0,2 от верхнего, основная приведенная погрешность 2,5 % . Основные параметры ротаметров типа РЭ приведены в таблице 17.2.4.


Ротаметры с процентной шкалой и унифицированным пневматическим выходным сигналом (0,02 . .. 0,1 МПа) выпускают трех типов: РП (рисунок 17.2.11) с корпусом из нержавеющей стали, РПФ с корпусом, армированным фторопластом, и РПО паровым обогревом корпуса. Такие ротаметры выпускают на верхние пределы измерения от 0,1 до 25 м

3/ч с условным диаметром 10 ... 100 мм. Связь поплавка с пневматической системой в ротаметрах типа РП осуществляется за счет сдвоенного магнита, установленного на подвижном плунжере поплавка, который через стенку корпуса управляет положением следящего магнита и связанной с ним заслонки.



Таблица 17.2.4 - Основные параметры ротаметров типов РЭ и РЭВ



Услов-ные обозна-чения базовой модели Диаметр услов-ного прохода, мм Обозначение ротаметра Верхний предел измере-ния по воде, м3 Рабочее давление, МПа Габаритные размеры,мм Масса, кг
РЭ-1 РЭ-0. 25ЖУЗ РЭ-0.04ЖУЗ 0.025 0,04 0.6; 1,6; 6,4 291*167*79 2,5
  РЭ-II РЭ-0.1ЖУЗ РЭ-0.063ЖУЗ РЭ-0.16ЖУЗ РЭ-0.25ЖУЗ РЭ-0,4ЖУЗ 0.1 0.063 0,16 0,25 0,4 420*171*112 8,5
  РЭ-III РЭ-0.63ЖУЗ РЭ-1ЖУЗ РЭ-1.6ЖУЗ РЭ-2.5ЖУЗ РЭ-4ЖУЗ 0,63 1,6 2,5 465*198*136
  РЭ-IV РЭ-6.3ЖУЗ РЭ-10ЖУЗ РЭ-16ЖУЗ 6,3 564*311*232
  РЭ-25ЖУЗ РЭ-40ЖУЗ РЭ-бЗЖУЗ 0,6; 1,6 650*365*280



Рисунок 17. 2.11 - Ротаметр с пневматическим выходным сигналом.



Внешний вид ротаметра РП показан на рисунке 17.2.11 . Эти приборы предназначены для применения во взрывоопасных производствах. Их технические характеристики близки к техническим характеристикам ротаметров РЭ.

а — стеклянного на вертикальном трубопроводе; б —то же, на горизонтальном трубопроводе; в — углового металлического.

1 — опломбированный вентиль; 2- ротаметр; 3 — центрирующая вставка.

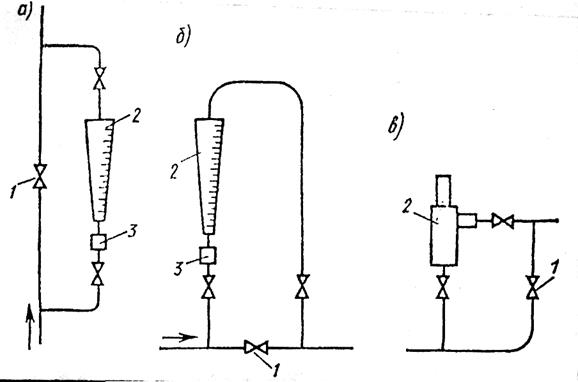

Рисунок 17.2.12 - Схемы установки ротаметров



Ротаметры, особенно со стеклянной трубкой, требуют точной установки по вертикали. Отклонение оси трубки от вертикали даже на 1 ... 3° приводит к существенным дополнительным погрешностям измерения расхода. Кроме того, ротаметры типов РМ (РС) не обладают достаточной механической прочностью и при неправильной установке стеклянная трубка может сломаться. На рисунке 17.2.12 показаны схемы установки ротаметров в системах промышленных трубопроводов.

К преимуществам ротаметров следует отнести сравнительно небольшие потери напора. Как правило, они не превышают 1 мм вод. ст. Потери напора в ротаметрах мало зависят от расхода: например, при изменении расхода в 5 раз потери напора увеличиваются всего в 1,5 ... 2 раза.




Узнать еще:

Ротаметры, характеристика - Справочник химика 21


    Технические характеристики ротаметров РС-5 и РС-7 [c.267]

    При отсутствии ротаметра, неизменную скорость фильтрации при снятии характеристики загрязнения, поддерживают ориентируясь по показанию манометра, который включен в схему после испытуемого фильтра. В этом случае, в схеме стенда после манометра необхо-ДИ.М кран, с помощью которого устанавливается нужное начальное давление. Применение ротаметра обеспечивает не только удобство, но и большую точность эксперимента, так как условия снятия характеристики загрязнения фильтра с применением этого прибора соответствуют условиям работы фильтра на дизеле (неизменная скорость фильтрации и давление подкачки топлива перед фильтром при падающем давлении за ним).

При использовании манометра скорость фильтрации (давление за фильтром) поддерживается неизменной за счет увеличения давления перед фильтром. [c.72]

    В качестве счетчика количества фильтрата, при снятии характеристик загрязнения, а также для тарировки ротаметра и измерения больших расходов при установившихся режимах фильтрации, применяется весовой способ измерения. Он осуществлялся с помощью двух. мерных бачков 9, соединенных переливной трубкой и столовых весов 10. Краны Кг, K , Кв служат для распреде- [c.72]

    Основные характеристики ротаметров, выпускаемых в СССР, приведены в табл. 8 Приложения . Капиллярные расходомеры по принципу действия аналогичны диафрагмовым расходомерам, где роль диафрагмы выполняет капилляр определенной длины. [c.53]

    Ротаметр (рис. 43, а) состоит обычно из стеклянной или металлической конической трубки, внутри которой перемещается поплавок. Основные характеристики ротаметров приведены в специальной литературе .[c.105]

    Технические. характеристики ротаметров для местного измерения расхода [c.379]

    Технические характеристики ротаметров с электрической дистанционной передачей показаний [c.380]

    Расход газа измеряют барабанными, ротационными и скоростными счетчиками, а также расходомерами переменного постоянного перепада давления. Простейшие расходомеры переменного перепада давления — измерительные диафрагмы, трубки Вентури и трубки Пито. Последние имеют различные исполнения, например трубка Пито по британскому стандарту [10] с полусферической и эллипсовидной головками, трубка Пито лаборатории фирмы Юнайтед Стил с угловым перемещением ( рысканием ) и т. д. К расходомерам постоянного перепада давления относятся ротаметры, некоторые характеристики которых приведены в [13]. [c.48]


    В табл. П-5 приведены основные характеристики стеклянных ротаметров общепромышленного назначения. Ротаметры этого типа рассчитаны на предельное рабочее давление 6 вГ/сж при температуре измеряемой среды и окружающего воздуха от —30 до 50° С. Нижний предел измерения —20% от наибольшего. Основная допустимая погрешность измерения — 1,5% от разности верхнего и нижнего пределов измерения. [c.22]

    К этому классу относятся наиболее распространенные в химической промышленности расходомеры — ротаметры. Простота прибора и надежность (при отсутствии загрязнений в контролируемой среде) обусловливают использование его для самых разнообразных задач контроля и управления. В табл. Х1-3 приведены основные технические характеристики выпускаемых в СССР ротаметров из специальных материалов. [c.253]

    На рис. Х1-6 показан внешний вид и принципиальная схема ротаметра типа РПФ. Технические характеристики ротаметров тина РПФ приведены в табл. Х1-2. [c.253]

    Основные характеристики ротаметров [c.222]

    ТАБЛИЦА 6а Технические характеристики ротаметров типа РПФ [c. 41]

    Технические характеристики ротаметров типа РПФ приведены в табл. 6а. [c.43]

    Для измерения расхода сильно агрессивных и легко кристаллизующихся жидкостей хлорных производств из показывающих (стеклянных) ротаметров наиболее пригодны ротаметры типа РСФ (старое название РСС), технические характеристики которых приведены в табл. 6. [c.40]

    Основные характеристики применяемых пламен при стехно-метричеоком соотношении горючего и окислителя приведены в табл. 6. Указанные в таблице расходы газов определяли с помощью ротаметров, калиброванных по воздуху, поэтому их следует рассматривать как ориентировочные [22 .  [c.34]

    Технические характеристики ротаметров стеклянных тина РСФ [c.40]

    Расход воздуха, кислорода, водорода и других газов в потоке измеряют с помощью реометров стеклянных (рис. 1.16), ротаметров стеклянных с местными показаниями (рис. 1.17) и газовых счетчиков. В табл. 1.4 дана краткая характеристика некоторых приборов для измерения расхода газов. [c.32]

    Для выполнения сварки плавящимся электродом на постоянном токе необходим сварочный преобразователь с падающей характеристикой типа ПСГ-350, ПСГ-500, ГСР-150, ПСУ-500 или выпрямитель ВС-200, аппаратный шкаф, горелка, механизм подачи электродной проволоки, ротаметр, баллон с защитным газом и редуктором. При автоматической сварке дополнительно необходим механизм перемещения горелки. [c.196]

    Принципиальная схема хлораторов системы НИИ-ЮО приведена на рис 73 Для измерения расхода хлора в хлораторах НИИ-ЮО применяется жидкостный измеритель или ротаметр 1171. Хлораторы изготовляются из бронзы, а ответственные детали (мембраны, капилляры) — из серебра. Характеристика хлораторов приведена в табл. 21- [c.172]

    Из всей поступающей в ремонт партии терморегулирующих вентилей делают выборочную проверку. Испытывают эти приборы очень тщательно, особенно лри установке пружин, характеристика которых не уточнена. Для этой цели к трубке стенда после вентиля присоединяют ротаметр, с помощью которого определяют не только начало открытия иглы и появление пузырьков в воде, но и полное открытие вентиля при повышении температуры термобаллона с —30° до —15°, а также количество проходящего через вентиль воздуха, т. е. определяют производительность вентиля. [c.317]

    Основные технические характеристики ротаметров, используемых в холодильной технике, даны в табл. IV—11. [c.171]

    К преимуществам ротаметров следует отнести простоту конструкции, наглядность показаний, возможность измерения малых расходов, применимость для измерения агрессивных сред, значительное отношение Смакс/Смип (10 и более) и, наконец, практически равномерную шкалу. Недостатками стеклянных ротаметров являются необходимость вертикальной установки, хрупкость, отсутствие записи и передачи показаний на расстояние, зависимость показаний от вязкости, температуры и давления измеряемой среды. Некоторые эти недостатки могут быть устранены в ротаметрах с металлической трубкой и корпусом. Характеристики ротаметров с электрической дистанционной передачей показаний приведены в табл. 7.35, а характеристики ротаметров с пневматической дистанционной передачей и местной шкалой — в табл. 7.36. Ротаметры с пневматической дистанционной передачей показаний имеют классы точности 1,5 и 2,5. Индивидуальная градуировка позволяет снизить погрешность до 0,5%. Температура измеряемой среды для ротаметров РС и РМ составляет 5—50° С, для РСС —40-н-+ 100° С, для РЭ и РЭВ--40н--1-70°С. [c.380]

    Пропорциональный дозатор раствора коагулянта с применением индукционно-трансформаторной системы. Такое дозирующее устройство было., предложено Академией коммунально и хозяйства РСФСР, где оно разрабатывалось ииж. С. Н. Елениным. Схема дозатора представлена на рис. УИ1.5. Схема основана на использовании двух приборов типа ЭПИД, один из которых является вторичным прибором расходомера обрабатываемой воды, второй — вторичным прибором индукционного ротаметра типа РЭД, измеряющего расход раствора коагулянта. Регулирующим органом служит клапан специального изготовления с линейной расходной характеристикой, имеюн нй стандартный исполнительный механизм с электроприводом. Во вторичный прибор водомера встроена дополнительная индукционная катушка КВ. Перемещение сердечника катун1ки, осу- [c.192]


    Стенд для получения характеристики самовсасывания (рис. 37). Устройство стенда весьма несложно к входному патрубку насоса присоединяется трубопровод, с расходомером на свободном конце с дросселирующим устройством. Расход воздуха измеряется при атмосферных условиях газовым счетчиком и секундомером или расходомером, например, диафрагмой и микроманометром (рис. 37, а) или ротаметром (рис. 37, б). Разрежение, создаваемое с помощью дросселирующего устройства, измеряется вакуумметром. [c.63]

    Нетрудно выполнить аналогичное построение для участка характеристики, обращенного выпуклостью вниз пр И этоим изменится знак погрешности. Тот же способ определения погрешности действителен и для рота.метров, причем построение на фиг, 39 значительно упрощается, поскольку у ротаметров давление не зависит от расхода воздуха я расходная характеристика не претерпевает йзменен ий при перераюпраделении зазора. [c.127]

    Концентрация раствора нитрата бария оставалась во всех опытах постоянной и равной 85 г/л (контроль по плотности раствора 1,063 г/сж ). Перед использованием раствор фильтровали, газообразные аммиак и диоксид углерода предварительно очищали на фильтре из ткани ФПП. Скорости подачи раствора нитрата бария и газообразных СОг и МНз измеряли с помощью ротаметра и реометров соответственно, pH раствора— на приборе типа рН-262, температуру в реакторе поддерживали постоянной с помощью водяного термостата и-10 с точностью 0,1° С. Дисперсионную характеристику осадка (средний размер частиц) определяли седиментометрическим методом на весах Фигуровского с использованием суспензии 0Т1МЫТ0Г0 карбата бария [7] полноту осаждения карбата бария. — качественно реакцией с серной кислотой [8]. Для определения фильтрующей способности осадка фильтрацию суспензии проводили на воронке Бюхнера (диаметр 125 мм. высота слоя 10 мм) через двойной бумажный фильтр синяя лента . Разность давлений при фильтрации составляла 80 мм вод. ст. (0,1 кг1дм ) расчет среднего сопротивления фильтрации проводили по методике [9]. [c.53]

    Перед началом эксперимента включают кондуктометр и подготавливают к работе ЭВМ. Открывая вентиль 6, устанавливают по дифманометру 5 заданный расход воздуха, а вентилем 3 по ротаметру 4 устанавливают заданный расход воды. Вводят в ЭВМ численные значения размеров аппарата, доли объема е, занимаемой жидкостью, а также значение средней скорости движения жидкости т. Через 10—15 мин открывают кран 2 и быстро вводят порцию трассера (например, 10 мл). С помощью мерной емкости определяют количество введенного трассера. Численное значение М вводят в ЭВМ, которая автоматически вычисляет значения характеристик гп и п12 для экспериментальной выходной кривой Сэксп (т) ПО формулзм (4. 2). [c.42]

    Теплообменники представляют собой трубчатые одноходовые теплообменные аппараты, флорентина — сварную алюминиевую емкость, снабженную смотровым фонарем и ротаметром. Техническая характеристика установки НДТ-ЗМ приведена в табл. Х—19. [c.359]

    Царг, помещалась шаровая насадка. В качестве насадки были использованы полые полиэтиленовые шары диаметром 35 мм, весом 4,6 -г- 4,8 г. Воздух от вентилятора поступал нод решетку. Расход воздуха регулировали задвижкой и измеряли двойной диафрагмой. Воду подавали в колонну на проток. Расход воды измеряли ротаметрами. Подача жидкости на плавающую асадку осуществлялась оросителем типа паук . В рабочей и нижней царгах имелись отводы для замера давления и температуры. Рабочая царга имела миллиметровую шкалу для замеров высоты слоя шаров. Для определения перепада давления в колонне была применена специальная конструкция, не допускающая попадания жидкости в манометрические трубки. Давление измеряли при помощи и-об разБого жидкостного манометра. Для сглаживания резких колебаний в показаниях манометра использовали капиллярную трубку. При снятии гидравлических характеристик отмечали показания дифманометров, динамическую высоту слоя насадки, показания ротаметров, температуру воздуха и воды. [c.84]


4.2.3 Поплавковые расходомеры

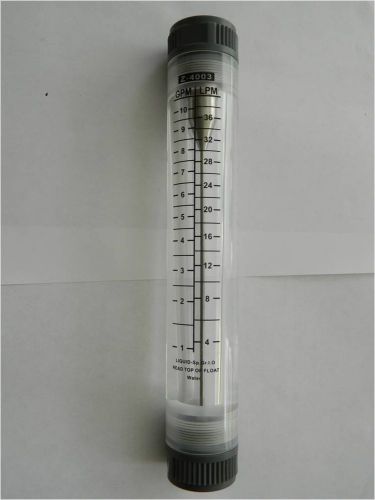

Р исунок 4.5 – Ротаметр.

Расходомеры обтекания, относящиеся к расходомерам пос­тоянного перепада давления, нашли широкое применение в измере­нии расходов газов и жидкостей.

Название приборов (расходомеры обтекания) связано с тем, что рабочая среда (газ или жидкость) обтекает чувствительный элемент прибора — поплавок.

Расходомеры обтекания имеют: высокую чувствительность; малую стоимость, незначительные потери давления; простоту конструкции и эксплуатации; возможность использования при из­мерении агрессивных жидкостей и газов, а также в тех случаях, когда невозможно использовать другие приборы измерения расхо­да.

Наиболее распространенным типом такого расходомера являет­ся ротаметр изображенный на рисуноке 4.5, который имеет расширяющуюся кониче­скую трубку 2 и поплавок 1. Шкала стеклянных рота­метров имеет 100 делений, а ротаметры с электриче­ским и пневматическим выходным сигналом имеют до­полнительно вторичные приборы для определения расхода.

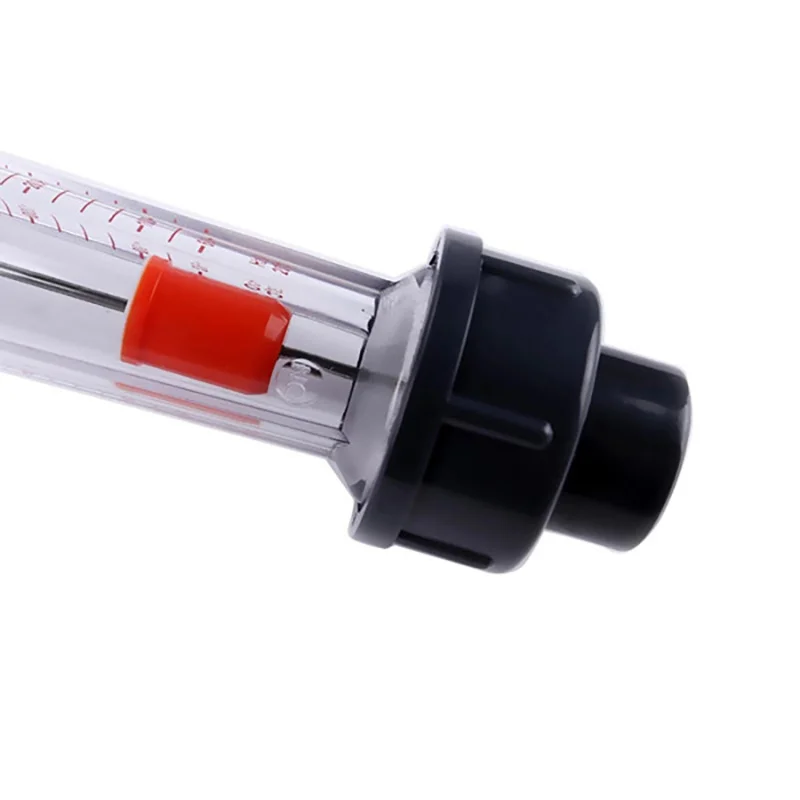

В зависимости от пределов измерений поплавок изготовляют из эбонита, дюралюминия или нержавею­щей стали. По типу поплавок выполняется цельным или облегченным. Поплавок имеет нижнюю кониче­скую часть, среднюю — цилиндрическую и верхнюю со скошенным бортиком и направляющими канавками, которые служат для придания вращательного движе­ния поплавку, центрирующего его в измеряемом по­токе

Принцип действия ротаметров состоит в том, что гидродинамическое давление измеряемого потока среды воздействует снизу на поплавок и вызывает его вертикаль­ное перемещение Под действием перемещения поплавка из-за конусности трубки изменяется площадь проходного сечения между поплавком и трубкой, а перепад давления по обе стороны поплав­ка остается постоянным. Поэтому такие приборы называют рас­ходомерами постоянного перепада давлений.

Ротаметры выпускаются для местного измерения расхода без дистанционной передачи показаний, с электрической дистанционной передачей показаний без местной шкалы, с пневматической дистанционной передачей и местной шкалой показаний.

Ротаметры для местного измерения расхода представляет собой коническую трубку из стекла 6 закрепленную в металлических головках 1 и 5. Головки стянуты шпильками 2, образующими защитную решетку вокруг стекла. В трубке 3 свободно перемещается поплавок 4. Значение расхода отсчитывается по положению верхней кромки поплавка относительно шкалы. Ротаметр может работать только в вертикальном потоке.

Ротаметры выполняются со стеклянной или металлической трубкой.

Ротаметры со стеклянной трубкой изготовляются на давлении жидкости или газа, не превышающие 0.58 MH/m2. При более высоких давлениях жидкости или газа, а также для измерения расхода пара применяются ротаметры с металлической трубкой.

Рисунок 4.6 – Ротаметр местного измерения расхода

Рассмотренные ротаметры имеют недостатки: невозможно регистрировать их показания и передавать на расстояние; шкалы приборов недостаточно четки. Ротаметры с металлической трубкой с электрической и пневматической передачей на расстояние не отличается от описанных измерительных устройств показывающих ротаметров .

Рота­метры типа РС-3а и РМ могут работать при температуре измеряемой среды 5—50 0С и температуре окружающего воздуха 5—50 0С, ротаметры типа РСС — при температуре соответственно (—40)—(т-100)° С и (—40)—(+40)° С. Ниж­ний предел измерения составляет 20% от верхнего, основ­ная погрешность -2,5%.

У ротаметров типа РМ в зависимости от предела измерения поплавок изготовляется из стали Х18Н9Т, анодированного дюралюминия, эбонита или титана. У ротаметров типа РСС, предназначенных для измере­ния расхода агрессивных сред, материал деталей, сопри­касающихся с измеряемой средой, — фторопласт 4 и химико-лабораторное стекло.

К основным преимуществам ротаметров можно отнести простоту конструкции, возможность измерения малых расходов, значительный диапазон измерения, возможность измерения расхода агрессивных сред. Величина потери напора от установки ротаметра не превышает 0.1 кгс/см2 для жидкостей и 0.05 кгс/см2 для газов. Недостатками ротаметров являются большая чувствительность к температурному изменению вязкости, необходимость градуировки на измеряемой среде или коррекции показаний, невозможность измерения расхода загрязненных жидкостей и жидкостей, из которых выпадают осадки. Ротаметры применяются для измерения небольших расходов жидкости и газа, имеющих незначительное давление.

4.3 Автоматические расходомеры

4.3.1 Пневматические расходомеры

Пневматические расходомеры имеют относительную простоту элементов, датчиков; высокую надежность и компактность конструкции; возможность использо­вания в пожаро- и взрывоопасных производствах.

Приборостроительными заводами выпускается большое число разновидностей пневматических расходомеров, предназначенных для регулирования расхода, уровня. Расходомеры выпускаются или с обычными для измерительных приборов устройствами для отсчета показаний и записи или выполняющими только функции автоматического регулирования. В последнее время широкое развитие получили пневматические расходомеры, представляющие собой системы взаимосвязанных унифицированных устройств. В качестве исполнительного механизма пневматического расходомера можно рассмотреть регулирующий клапан.

Регулирующие клапаны ВКР предназначены для изменения количества

воды, подаваемой в объект регулирования в зависимости от величины регу­лируемого параметра.

Регулирующие клапаны ВКР выпускаются пяти модификаций, отличаю­щихся размерами и диаметром условного прохода. Клапаны ВКР-1 выпускаются с диаметром условного прохода Dy == 25 мм и с ходом золотника 30 мм; клапаны ВКР-2 выпускаются с D — 50 мм; ВКР-3 с D = 80 мм; ВКР-4 с Dy == 100 мм и ВКР-5 с Dy == 150 мм, кла­паны ВКР-2, ВКР-3, ВКР-4 и ВКР-5 с ходом золотника выпускаются 40 мм.

Схемы регулирующих клапанов ВКР-1 и ВКР-2 приведены на рисунке 4.7;

ВКР-3, ВКР-4 и ВКР-5 —на рисунке 4.8.

Рисунок 4.7-Схема регулирующего клапана ВКР-2.

Рисунок 4.8-Схема регулирующих клапанов ВКР-3, ВКР-4 и ВКР-5.

Комплект каждого регулирующего клапана ВКР состоит из клапана 1, кривошипного исполнительного механизма 2, ручного привода 3 и других деталей, смонтированных на общей плите 4. Клапан на плите установлен на подставке 5.

Регулирование расхода воды производится перемещением золотника кла­пана, получаемого от исполнительного механизма 2, через соединительную штангу 6 и коромысло 7. Коромысло 7 при помощи оси 8 соединено с ручным приводом 3.

Ручной привод 3 выполнен в виде винтового устройства, которое вклю­чается в работу посредством фиксатора 9.

Перевод управления регулирующим клапаном ВРК с автоматического на ручное, и наоборот, осуществляется шунтирующим краном КШМ-2, кото­рый входит в комплектную поставку регулирующего клапана.

а — без приборов синхронизации; б — с датчиком синхронизатора ДСГ-1; в — с приемником синхро­низатора ПСГ-1; 1—кривошипный исполнительный механизм СПГК; 2—шунтирующий масляный , клапан КШМ-2.

Рисунок 4.9. Схема подключения маслопроводов к исполнительному

механизму регулирующего клапана ВКР

Каждая модификация регулирующего клапана ВКР может быть постав­лена с исполнительным механизмом без приборов синхронизации, с датчиком синхронизатора ДСГ-1 или с приемником синхронизатора ПСГ-1.

Регулирующие клапаны всех модификаций рассчитаны на условное дав­ление Ру == 64 кГ/см2. Клапаны имеют линейную регулировочную харак­теристику, т. е. зависимость между ходом золотника клапана и ходом штока датчика или приемника синхронизатора — линейная. Угол поворота вала исполнительного механизма 85°.

Ход штока датчика и приемника синхронизатора составляет 20 мм.

Схемы подключения маслопроводов к исполнительному механизму регу­лирующего клапана ВКР без приборов синхронизации с датчиком или приемником синхронизатора приведены на рисунке 4.9.

4.3.2 Электронные расходомеры

Электронные расходомеры широко применяют при автоматиза­ции различных технологических процессов. Они позволяют под­держивать требуемые параметры — рас­ход, уровень, скорость.

Разработана целая серия расходомеров, среди которых нужно выделить: электронные расходомеры системы МЗТА, электронно-агрегатную ­

1— электронный расходомер, 2 — датчики, в — переключатель, 4 — ключ управления, 5 — пусковое устройство, 6 — указатель положения

исполнительного механизма, 7 — исполнительный механизм, 8 — задатчик

Рисунок 4.10 Структурная схема элект­ронного расходомера РПИБ

унифицированную систему регулирования и контроля ЭАУС-У. Расходомеры МЗТА типов РПИК и РПИБ состоят из унифицированных узлов .и применяются для регулирования отдельных параметров и соот­ношения нескольких параметров.

Расходомеры работают с электрическими и электрогидравлическими исполнительными механизмами. На рисунке 5.8 приведена структурная схема пропорционально-интегрального расходомера типа РПИБ. Сигналы от датчиков 2, контролирующих заданные параметры, поступают на вход электронного расходомера 1 в из­мерительный блок ИБ. В измерительном блоке поступающие сиг­налы датчиков сравниваются с заданным значением величины, установленной с помощью задатчика 8. При отклонении парамет­ра от заданной величины, измерительный блок выдает сигнал на электронный блок ЭБ, выходной элемент которого управляет пу­сковым устройством 5 исполнительного механизма 7.
