Роторная сенокосилка – Роторная косилка для мотоблока: разновидности, особенности конструкции, применение

Роторная косилка своими руками | Строительный портал

К сожалению, большинство владельцев мотоблоков и минитракторов не всегда используют их в полном объеме, и для того, чтобы скосить газон или поле нанимают другую технику. Хотя, вполне реально сделать это с помощью роторной косилки. Стоимость такого инструмента запредельно высока, поэтому гораздо выгоднее соорудить ее самостоятельно. О том как сделать роторную косилку из подручных средств рассмотрим далее.

Оглавление:

1. Принцип работы косилки роторного типа
2. Особенности роторных косилок
3. Роторная косилка своими руками
4. Самодельная роторная косилка из подручных материалов
5. Стоимость покупных роторных косилок

Принцип работы косилки роторного типа

На современном рынке сельскохозяйственных инструментов существует большое количество разнообразных косилок. Наибольшей популярностью отличаются именно роторные устройства. Благодаря своей конструкции они имеют высокую производительность и удобны в работе как на большом тракторе, так и на мотоблоке.

Принцип работы роторной косилки состоит в производстве вращательных движений в роторе, имеющего круглую форму.

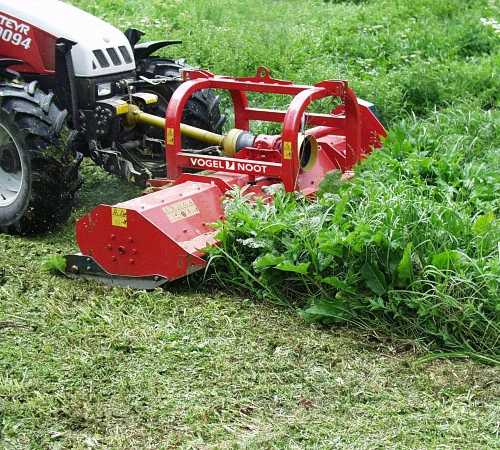

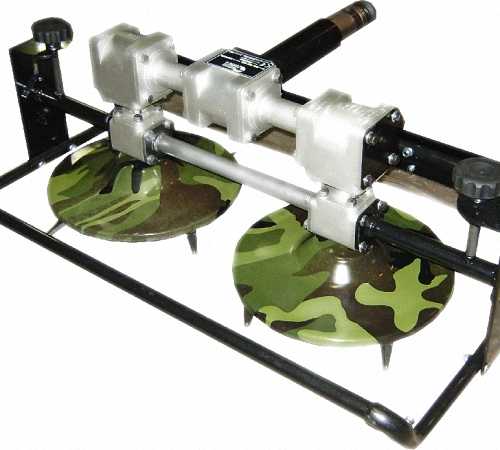

Роторная косилка имеет вид прямоугольного бруса, к которому крепятся роторы с ножами. Именно они и отвечают за правильность срезывания растений.

Большую популярность роторные косилки приобрели благодаря своей экономичности. Дело в том, что данные устройства используют непосредственную энергию, которая идет от тягача. Поэтому для их работы не требуется вырабатывать определенный тип энергии. При этом производительность увеличивается в несколько раз. Данные косилки используют в процессе скашивания травы, сорняка, полеглых растений, их называют не только роторными, но и ротационными.

Если сравнивать роторную косилку с альтернативными вариантами, то у первой — КПД составляет более 70%, а у других до 40%.

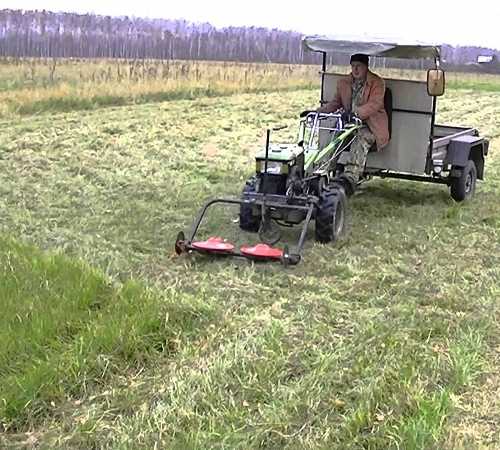

Роторную косилку прикрепляют к транспортировочному устройству, в качестве которого выступает трактор, минитрактор или мотоблок.

Существует три вида таких косилок, это устройства:

• прицепного типа;
• полунавесного типа;
• навесного типа.

Роторные косилки первого вида крепятся к транспорту с помощью трехточечной схемы, поэтому существует возможность в регулировке угла наклона устройства.

Навесные косилки идеально подходят для работы на небольших участках земли. Использование полунавесных устройств рекомендовано на огромных по площади участках, а прицепные роторные косилки используют для работы на неровном грунте.

Роторная косилка отличается довольно широкой сферой применения. Она отлично скашивает траву для дальнейшего ее укладывания в валики. Кроме этого, выделяют роторные косилки, которые не только скашивают траву, но и измельчают и собирают ее. Принцип работы такого устройства состоит в срезании растений, подаче их на специальные ножи, которые осуществляют измельчение, транспортировку в контейнере.

Особенности роторных косилок

В общем существует несколько видов косилок для минитракторов или мотоблоков, которые возможно соорудить самостоятельно. Так как именно таким способом получится добиться наибольшей экономии денежных средств, и при этом получить качественный инструмент.

Косилки, которые изготавливаются в домашних условиях бывают:

• роторными;
• прицепными;
• сегментными.

В качестве основы для косилки роторного типа выступает металлическая сварная конструкция в виде рамы. Для ее изготовления требуется наличие металлических уголков со стандартным размером 40х40 мм. На конструкцию устанавливаются корпусные участки, для фиксации колес. После этого, следует самостоятельно выбрать вид рабочей части, который зависит от места работы данного инструмента.

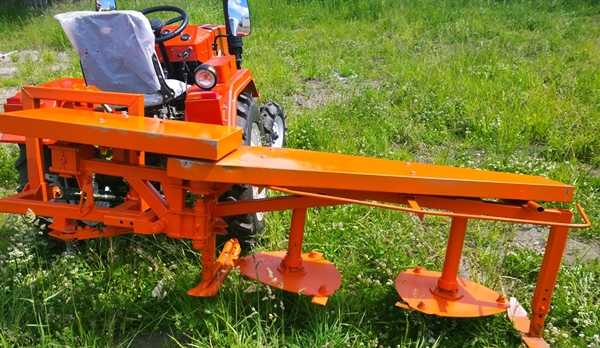

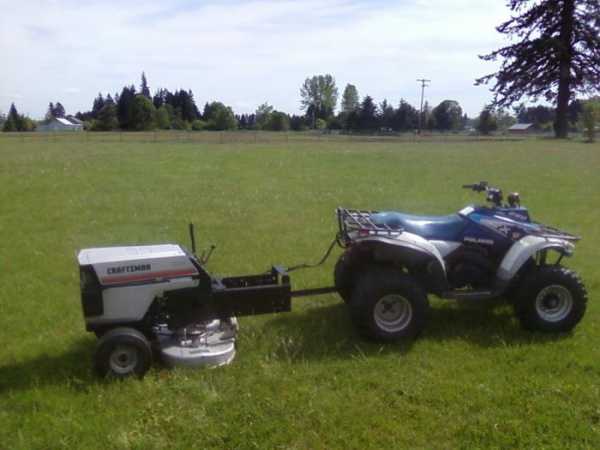

Роторная косилка фото:

Сфера использования самодельной роторной косилки распространяется на скашивание травы или газонных участков. Но, учтите, что с помощью такой косилки рекомендуется косить лишь высокую траву, так как низкую она будет измельчать. Чтобы сделать такую косилку самостоятельно необходимо наличие:

• редукторных цепей бензопилы;
• двух дисков, снятых с сеялки для зерна.

Для изготовления ножей используйте исключительно закаленную сталь. На каждом диске должно быть по четыре ножа.

На каждом из дисков нужно просверлить отверстия под ножи, их диаметр не должен превышать шести миллиметров. Фиксация ножей происходит с помощью шинки. При этом необходимо оставить небольшую щель между ножом и креплением, ее толщина должна на два миллиметра превышать толщину лезвия. Кроме этого следует позаботиться об установке защитного корпуса.

Роторная косилка своими руками

В конструкцию самодельной роторной косилки для минитрактора входят ножи, обеспечивающие скашивание травы. Фиксируются ножи на специальном дисковом устройстве. Для обеспечения движения используется вал мощности. Скольжение косилки по поверхности земли производится с помощью нижних дисков.

Для изготовления сварной рамы используйте уголки, возможно использование старого металлолома. Чтобы сэкономить время на изготовлении ножей используйте старую роторку от трактора. Но, в данном случае, чтобы улучшить тягу и сделать косилку более производительной, следует укоротить тракторный ротор на несколько сантиметров от 2 до 4, в зависимости от мощности минитрактора. Такая модель косилки имеет высоту бруса не более 350 мм.

Для самостоятельного сооружения ротора следует взять металлический лист и из него вырезать два круга в виде дисков, диаметр каждого составляет 390 мм. Чтобы сэкономить на покупке металлического листа, возможно использование днища от старой бочки. По центру к дискам привариваются ножки, обеспечивающие их вращение. Благодаря воздействию центробежной силы, будет осуществляться процесс кошения травы.

Внимательно следите за прочностью крепления, в процессе приваривания ножек, так как соединения должны быть максимально надежными.

В качестве нижней опоры подойдет диск, взятый от лущильного устройства, его диаметр не должен превышать сорока пяти сантиметров. В качестве осевого вала подойдет старая металлическая труба, с сечением не более трех сантиметров. Чтобы изготовить конструкцию требуется также наличие подшипников №180 106. На участке трубы следует предусмотреть отверстие для установки нижнего подшипника, на поверхности шкивы устанавливают второй подшипник. При этом требуется наличие сварного шкива.

На заранее подготовленный вал, оденьте диск, на котором уже имеются ножи. Затем, с помощью сварочного аппарата приварите шкиву к трубе. Вращение конструкции будут осуществлять два подшипника.

Такая модель роторной косилки характеризуется наличием захвата в 1,10-1,15 см, при этом количество оборотов вала достигает отметки в 1500 шт. Косилку следует установить, а затем приварить на сварную раму, изготовленную из металлических уголков. Чтобы обеспечить безопасность работы, необходимо позаботиться об установке кожуха. В месте соединения трактора и косилки, непосредственно на участке соединения ремня с восьмеркой рекомендуется установить дополнительный подшипник, который сделает данное соединение более долговечным и обеспечит мягкость в работе косилки, кроме этого трение ремня будет уменьшено.

Для упрощения данной модели роторной косилки следует приварить нижний диск непосредственно к металлической конструкции из уголка.

Совет: При отсутствии навыков работы со сварочным аппаратом, лучше доверить эту процедуру опытному сварщику, чтобы избежать поломки устройства и сделать его более долговечным в эксплуатации.

Эта модель роторной косилки позволяет производить кошение со скоростью в 8-12 км в час. При быстром процессе кошения трава получится измельченной, при более медленном — целостной. Такая косилка способна срезать растительность на 6-8 см. Она используется для кошения травы или уборки приусадебных участков от сорняка.

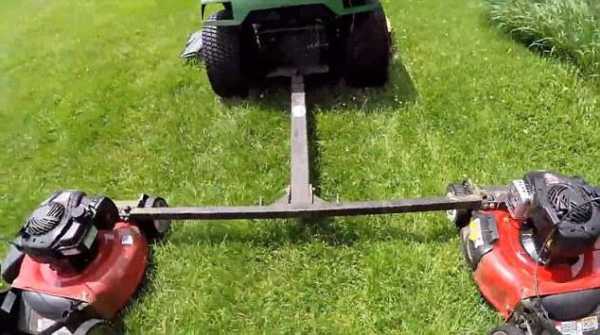

Самодельная роторная косилка из подручных материалов

Материалы для изготовления:

• четыре колеса одинакового размера, диаметром до 45 см;
• две оси для крепления колес;
• металлический лист;
• дно от металлической старой бочки;
• четыре ножа;
• гайки и шурупы для фиксации ножей;
• сварочный аппарат;
• бензопила;
• ручка для управления или труба для ее изготовления.

Вместо колес возможно использование старой детской коляски с металлическими колесами. На ней фиксируется бензопила, которая и будет выполнять вращение так называемого ротора.

Заменить шину поможет временная передача из шкивок. На нижнюю часть коляски устанавливается металлический лист, которые необходимо вырезать болгаркой, в соответствии с размерами коляски. Кроме этого необходимо вырезать дно в виде диска из металлической бочки. Из другой бочки или подручных средств вырежьте кожух, который будет иметь диаметр чуть больше диска. Возможно изготовление алюминиевого козырька, который поможет уложить скошенную траву. Для управления косилкой используется ручка, если есть от коляски используйте ее, в противном случае, соорудите ручку самостоятельно. На диск прикрепите ножи, следите за прочностью соединений. Далее все детали собираются с помощью сварки. Сначала металлический лист крепится на коляску, затем на его поверхности фиксируется кожух и в него вставляется диск. Во время запуска бензопилы происходит вращение этого механика и скашивание травы.

Стоимость покупных роторных косилок

Стоимость роторной косилки, в первую очередь, зависит от ширины ее захвата. Кроме того на цену влияет:

• количество роторов;
• качество материала, используемого в процессе ее изготовления;
• фирма производитель;
• назначение;
• наличие дополнительных функций;
• тип косилки;
• скорость вращения;
• высота травы, которую она косит;
• вес и т.д.

Средняя стоимость роторной косилки для мотоблока составляет от 100 $. При этом она оснащена двумя роторами, имеет производительность от 3500 оборотов в минуту. Ширина захвата такой косилки составляет 80 см.

Стоимость роторной косилки для минитрактора от 300 $. При этом она имеет чуть большой захват и габариты. Также такие косилки отличаются более высокой производительностью и подходят для обработки средней по площади участков.

Роторная косилка для трактора стоит намного дороже, средняя ее цена составляет 1500 $. При этом ширина захвата увеличивается вдвое и даже втрое. Данное оборудование предназначено для работы на больших участках земли.

Роторная косилка своими руками видео:

strport.ru

Как сделать роторную косилку своими руками

Роторная косилка подбирается с учетом особенностей обрабатываемой земли. Модели для мотоблока и минитрактора отличаются методами транспортировки, габаритами, функциональностью. Любая роторная газонокосилка предназначена для скашивания травы.

Технические характеристики роторной косилки

Специалисты классифицируют рассматриваемые агрегаты на следующие виды:

1. устройства, которые скашивают и укладывают траву в прокосы;
2. аппараты, которые скашивают и укладывают траву в валки;
3. роторные косилки на мотоблок, которые скашивают и измельчают траву.


Некоторые модели погружают, плющат траву, одновременно скашивая и укладывая в прокос. С учетом способа монтажа специалисты выделяют такие аппараты, как прицепная, полунавесная и косилка роторная навесная.

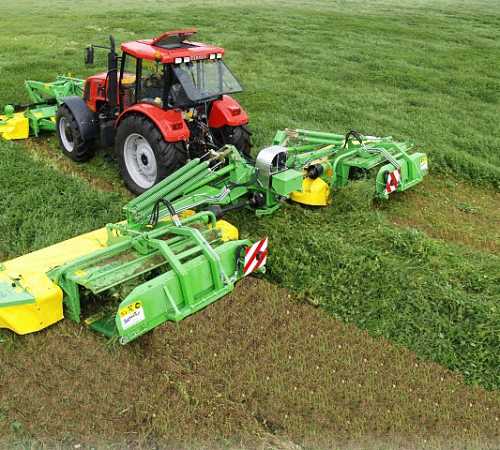

Рассматриваемое устройство состоит из задней, передней и боковой режущей системы. На трактор устанавливают аппараты с 1,2,3 либо 5 брусьями. Роторная коса запускается под действием вала или колес трактора.

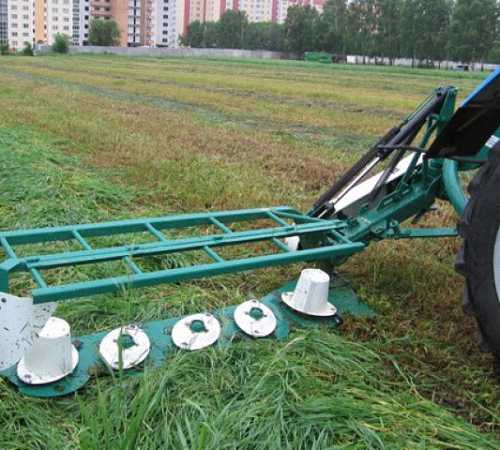

На фото Роторная косилка на минитрактор

Рассматриваемые агрегаты устанавливаются на трактор и мотоблок в горизонтальном положении. Нож и шатун должны двигаться в одной плоскости. Для работы на маленьком участке земли используется польская косилка для трактора. Фронтальная навесная модель разбивает земельный участок на загоны.

Перед покупкой роторной косилки на мотоблок изучается принцип ее работы. Если необходимо скосить сеянные высокоурожайные и полеглые травы, сорняк, тогда применяют ротационный аппарат. Такая косилка к мотоблоку или трактору фиксируется самостоятельно. Оборудование состоит из бруса, к которому прикреплены ножи.

Аппарат с измельчителем состоит из ротора, рамы, механизма привода, трубопровода. Принцип работы роторной косилки на мотоблок: при движении техники растительность наклоняется щитом, затем скашивается ножом. Трава поднимается, измельчается, попадая в емкость.

Если необходимо быстро обработать землю, тогда используется польская косилка для трактора или мотоблока с несколькими режущими элементами. Специалисты рекомендуют покупать подобные аппараты с учетом следующих критериев:

• высота среза травы;
• производительность;
• частота вращения ножа.


Плюс роторной косилки на минитрактор — наличие демпфирующего устройства, которое защищает нож от различных препятствий. К дополнительным преимуществам аппарата специалисты относят:

• легкий в эксплуатации;
• высокая безопасность;
• экономия времени.

Модельный ряд агрегатов

Роторная косилка для мотоблока может быть представлена в виде следующих моделей:

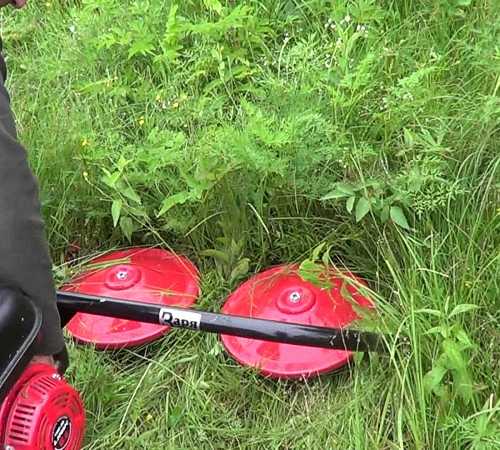

• «Заря» — устанавливается с помощью редуктора и дополнительных кронштейнов. Устройство применяется для скашивания травы, мелких кустарников и зерновых. Ширина конструкции 70-80 см. При необходимости аппарат применяется при обработке каменистой почвы;
• «Заря 1» — применяется для обработки почвы в труднодоступном месте;
• «КНС-0,8 Стриж» — позволяет скосить траву высотой в 2 м;
• «КМ-0,5» — компактная модель с шириной скашивания в 50 см.


Модели роторных косилок для минитрактора:

• Z083 MINI — предназначена для скашивания травы на большом участке. Данная модель не используется на горном рельефе;
• DM 135 — скашивает и укладывает траву в покос. Модель укомплектована 8 ножами;
• «КП-2,1М» — навесная роторная косилка для минитракторов позволяет обрабатывать землю с твердыми предметами;
• Z-069 Wirax — польская модель, с помощью которой можно обработать большой участок. Трава скашивается и укладывается в валки;
• КРН-2,1Б — скашивает траву на трудном участке;
• SB-1200 — полунавесная модель чешского производства. С помощью данной мобильной конструкции можно повторить рельеф почвы.

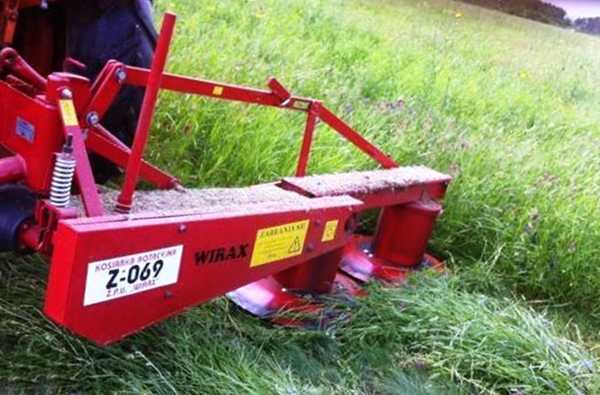

На фото Косилка для трактора Z-069 Wirax

Аппараты-самоделки

При необходимости можно изготовить роторную косилку на мотоблок и минитрактор своими руками. Чтобы сделать оборудование для мотоблока, потребуется сварочный аппарат, арматура, рулетка, металлические уголки.

Каркас самодельной роторной косилки для мотоблока изготавливается из металлических уголков (4х4 см). Затем устанавливают подшипники. Следующий шаг заключается в изготовлении рабочей части аппарата.

Полученная конструкция будет измельчать мелкую траву, и скашивать высокие сорняки. Невская роторная косилка для мотоблока своими руками изготавливается из 2-х дисков, взятых из сеялки, редуктора и цепи от бензопилы.

На каждый диск потребуется по 4 ножа. Режущие элементы изготавливаются из закаленного металла. Чтобы их установить, высверливают отверстия диаметром в 6 мм. Режущие элементы фиксируются к мотоблоку с помощью шинки. При этом сохраняется зазор между данными элементами (1-2 мм).

Подобная конструкция обеспечивает быстрое скашивание травы.

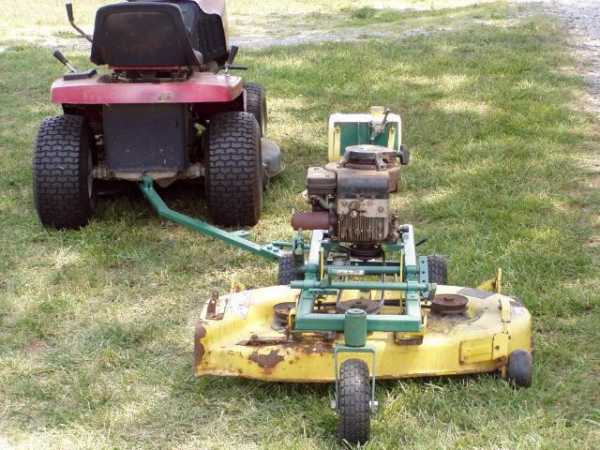

На фото Простая роторная косилка для трактора своими руками


В процессе работы мотоблока с роторной косилкой сохраняется возможность вращения ножей на 360 град.

Ось аппарата изготавливается из углеродистой стали, диаметром более 8 мм. Чтобы ножи двигались свободно, ось затягивается диском. Диски монтируются на раму, связывая их с приводом. Диски должны вращаться напротив друг друга (для обеспечения складывания в ряды скошенной травы).

Дополнительные работы

Чтобы усовершенствовать мотоблок, можно самостоятельно изготовить адаптер. Этот маленький прицеп выполняет функции кабины с возможностью монтажа навесной роторной косилки. Мотоблок управляется за счет поворота ручек. Перед изготовлением адаптера учитывается длина руля. Ось прицепа изготавливается из элементов подвески коляски от мотоцикла. Специалисты рекомендуют изготавливать ось из стального уголка размером 40х40х2. Чтобы усилить адаптер, привариваются квадратные трубы.

Самодельная роторная косилка для минитрактора изготавливается своими руками с помощью старых железных батарей и бочки. Аппарат состоит из режущих элементов, кожуха и рамы. Роторная косилка скользит по земле нижними дисками.

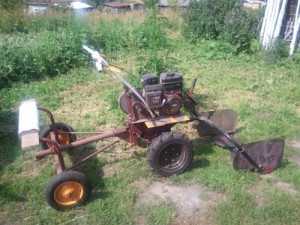

На фото Косилка для мотоблока своими руками

Чтобы изготовить раму, используют уголки в 40 см. Агрегат укомплектовывается ножами из старой роторной косилки. Если используется польская модель, тогда необходимо ее укорить на 3 см. В противном случае будет недостаточно тяги у минитрактора.

Из металлического листа толщиной в 4 мм вырезается 2 диска диаметром в 39 см. К ним фиксируют ножи (они должны свободно вращаться). В процессе движения под влиянием центробежной силы режущие элементы будут косить траву.

Для изготовления нижних опор используют диски от лущильника (диаметр 45 см). Валы можно изготовить из металлической трубы диаметром в 30 мм. Аппарат укомплектовывают 2 подшипниками:

• первый устанавливается в трубу;
• второй — в сварной шкив.

На вал надевается диск и ножи. Шкивы приваривают к трубе. Полученная конструкция позволяет захватить участок шириной в 110-115 см. При этом оборот вала равняется 1400. На аппарат монтируется кожух. В месте соединения косилки с минитрактором рекомендуется установить подшипник, чтобы продлить срок службы ремня.
Для упрощения конструкции специалисты советуют приваривать нижний диск к раме. Скорость работы агрегата — 10 км/ч. При этом срезается трава высотой в 5 см. Полученная роторная косилка применяется для уборки кукурузы.

Видео: Самодельная роторная косилка

Видео: Косилка роторная на мотоблок своими руками

Видео: Роторная косилка на минитрактор своими руками



Похожие статьи:

Загородное строительство → Строим погреб своими руками

Наука и техника → Самодельный вертолет

Наука и техника → Самодельный минитрактор

xn--e1aelkciia2b7d.xn--p1ai

Что нужно знать о роторных косилках?

Решив заняться сельскохозяйственной деятельностью, люди слабо представляют, насколько тяжёл труд фермера. Учитывая, что фермерское хозяйство, это не только пахотные земли, но и разведение скота, остро встаёт вопрос о механизации труда.

Для начала в хозяйство приобретается трактор, который будет выполнять всю тяжёлую работу. Однако трактор без навесного оборудования бесполезен в сельхоздеятельности. Отсюда возникает вопрос: «Какое оборудование может потребоваться для ведения фермерской деятельности?».

Большинство людей сразу приобретают плуги, окучники и другие приспособления для подготовки почвы к посеву, ухода за агрокультурами и уборки урожая. Но такие агрегаты не решают проблему с заготовкой кормов для скота. Поэтому в любом хозяйстве должна иметься косилка.

Это оборудование используется не только для заготовки сена, но и для уборки сельскохозяйственных культур. Данные агрегаты бывают двух видов: роторные и сегментарные. Темой нашей статьи будет роторная косилка, как наиболее подходящая для сельскохозяйственной деятельности.

Конструктивные особенности

Роторные косилки используются для уборки трав любой густоты и плотности. Кроме того, они оптимально подходят для уборки сельскохозяйственных культур. Благодаря регулируемой высоте среза, оборудование подходит для любых видов растений.

Обратите внимание, что некоторые модели оборудованы измельчителем сорняков, что позволяет использовать оборудование для кормозаготовок.

Все представленные на рынке модификации различаются количеством режущих элементов, охватываемой площадью и способом крепления к тягачу. Учитывая, что в фермерских хозяйствах используется не мотоблок, а трактор, косилки классифицируются следующим образом:

• Прицепная.
• Полунавесная.
• Навесная.

Режущие элементы располагаются в боковой, передней или задней части косилки. Сама конструкция оборудования довольно проста: опорная рама, состоящая из нескольких сегментов с установленными на них ножами.

Как следует из названия оборудования, функцию ножей выполняют диски (роторы). Необходимое для работы усилие передаётся косилке через вал отбора мощности трактора. Здесь используется коническая, клиноременная зубчатая или карданная передача.

Рабочее усилие передаётся на опорное колесо, которое приходя в движение, придаёт крутящий момент роторам.

Для ведения сельского хозяйства не стоит приобретать сегментарные косилки. Это довольно громоздкое оборудование, которое используется для облагораживания территории. Роторные модели обладают большей производительностью и умеют приспосабливаться к рельефу и геометрии поля.

Данный вид навесного оборудования выпускается российскими, китайскими, европейскими и американскими компаниями. Если вы хотите приобрести качественную и недорогую продукцию, рекомендуем обратить внимание на отечественные и европейские бренды.

Китайские косилки продаются в низком ценовом сегменте, но качество сборки иногда оставляет желать лучшего. Американское оборудование отличается высоким качеством сборки, но поражает явно завышенной стоимостью.

Учитывая эти особенности, сделаем краткий обзор роторных косилок, которые заслужили положительные отзывы у российских фермеров.

Высокое качество – доступная цена

Учитывая, что подавляющее большинство фермеров приобретают трактора Минского тракторного завода, приведём популярные косилки на МТЗ.

КРН 2.1.

Это широко используемая роторная косилка в фермерских хозяйствах страны. Из особенностей оборудования, можно выделить гибкую систему установки роторов.

Режущие элементы способны изменять плоскость до угла в 45 градусов, что позволяет работать на полях со сложным рельефом, без риска повредить ножи. Здесь используются четыре парных ротора, которые вращаются во встречном направлении.

КРН 2.1.

• Рабочая скорость косилки – около 15 км/час.
• Вес косилки составляет 535 килограмм, поэтому она подходит для работы с тракторами 0.9-1.4 тягового класса.

Стоит отметить, что модель неплохо сбалансирована, оснащена усиленными редукторами и дополнена системой защиты ножей от механических повреждений.

КРР

Такие косилки выделяются усиленной ходовой частью и использованием стальных шестерёнок в системе привода. Это позволяет оборудованию выдерживать высокие ударные нагрузки не только во время работы, но и при транспортировке.

Плавающая навеска обеспечивает точное копирование рельефа, снижая нагрузку на прицепное устройство трактора. Вращение режущих дисков в 3 000 об/мин обеспечивает косилке неплохую производительность.

КРР

Стоит отметить, что здесь предусмотрена установка ворошильного аппарата, который обеспечивает равномерную просушку сена.

Wirax 1.65

Это польская роторная косилка, которая полностью адаптирована к российским климатическим условиям. Здесь установлены два рабочих диска, вращающиеся со скоростью 540 об/мин.

Wirax 1.85

• Охватываемая поверхность 1.65 метра.
• Вес оборудования – 300 килограмм.

На отечественном рынке можно встретить и более широкоохватную модификацию — Wirax 1.85. Существенных технических отличий между двумя польскими косилками нет.

Почему мы привели именно эти модели? Они отличаются доступной ценой, обладают высоким запасом прочности, неприхотливы в плане технического обслуживания и ремонта. Учитывая малый конструкционный вес, такое оборудование можно агрегатировать даже к самодельному мини-трактору.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Самодельная сенокосилка роторная

Ручной труд на сельскохозяйственных участках все больше заменяется специальным оборудованием и техникой. Сенокосилка роторная – одно из необходимых приспособлений, которое можно приобрести или сделать самому.

Аксессуары для небольших тракторов

Мини-трактор сейчас используется повсеместно. Производители этого транспорта занимаются и выпуском дополнительного оборудования к нему. Оно необходимо для того, чтобы облегчить выполнение тех или иных действий. Сенокосилка роторная для трактора – одно из таких устройств, которое особенно требуется в летний период. А вот зимой нужно применять насадки для уборки снега, весной — сеялки, бороны и плуг. Осенью нельзя обойтись без приспособлений для сбора урожая.

Как оборудование делают самостоятельно?

Стоит отметить, что навесные приспособления для сельскохозяйственной мини-техники (тракторов, в частности), предлагаемые производителями, стоят весьма недешево. Многие люди научились их изготавливать своими руками, применяя для этого готовые конструкции. Иногда они делают их на основе устройств, разработанных самостоятельно. Сенокосилка роторная самоходная в хозяйстве пригодится, когда есть скот, для содержания которого нужно много растительных кормов. Растительность необходимо собирать, чтобы хранить в холодное время года, а это просто так сделать невозможно.

Классификация оборудования

Сенокосилки, которые в хозяйстве применяются чаще всего, подразделяются на два типа. Они различаются по принципу работы:

1. Сегментные косилки. Используются преимущественно в коммунальных и дизайнерских целях. С их помощью облагораживают территорию возле дома и стригут газоны. Конструкция включает в себя заточенные стационарные пластины и подвижный нож для резки. Главное его преимущество и секрет популярности – относительно доступная стоимость.
2. Сенокосилка роторная. По мнению фермеров, она более удобна и выгодна. С ее помощью можно не только срезать траву, но и ряд сельскохозяйственных культур. Конструкция оборудования очень проста. Она состоит из специальной платформы, оснащенной движущимися рабочими дисками вместе с ножами. Работает устройство посредством ВОМ трактора.

Многие предпочитают изготавливать такие косилки самостоятельно. Сделать их очень просто. Кроме того, они эффективны в плане использования и не слишком засоряются.

Как прикрепить приспособление к мотоблоку?

Любая заводская или самодельная роторная сенокосилка имеет разные габариты и производительность. Кроме того, устройства отличаются по схемам крепления. В зависимости от способа крепления к трактору есть такие виды оборудования:

• Прицепное. Подключают прибор к одному из гидравлических выходов силового агрегата. Количество роторов – как минимум 3 штуки. Они стоят позади транспортного средства.
• Полунавесное. Оснащено пневмоколесом, вследствие чего нагрузка распределена максимально равномерно. Оборудование крепят к задней навеске трактора кронштейном, а поднимается оно и опускается благодаря гидравлике силового прибора.
• Навесное. Лучше всего подходит для использования на местах со сложным ландшафтом. Косилка становится фронтально на передней навеске.

Что нужно для работы?

Для того чтобы приступить к самостоятельной сборке агрегата, вам потребуются:

1. Колеса, диаметр которых составляет 450 мм максимум. Подойдут детали от детского велосипеда или коляски.
2. Трубы и уголки из металла. Можно использовать и металлолом.
3. Металлический лист или днище от старых бочек.
4. Шкивы.
5. Подшипники.
6. Нож для сенокосилки роторной.
7. Ремни или резиновая лента.
8. Аппарат для сварки.
9. Электродрель ручная.
10. Гайки и болты.
11. Сверла.
12. Гаечные ключи.

Подготовка

Сенокосилка роторная должна быть собрана из специальных инструментов и материалов, которые перечислены выше. При этом отыскать все это можно без труда. Подойдет простой металлолом в виде запчастей от старой неработающей техники, использованных рам, металлических бочек и многого другого. Чтобы сделать самому косилку, нужны лишь требуемые материалы, минимум технический знаний и умение владеть сварочным аппаратом. Этого достаточно для создания эффективного оборудования. Роторные косилки в функциональном отношении могут использоваться так:

• Для скашивания травы.
• Укладки ее в валки и откос.
• Срезки и измельчения.

Алгоритм выполнения работы

Сенокосилка роторная своими руками изготавливается достаточно быстро, если знать, в какой очередности выполнять каждое действие. Она включает в себя такие составляющие: раму, ножи на дисках, защитный кожух. В самостоятельно сделанном устройстве раму изготавливают из отрезков от металлического уголка по 40 см, которые соединены сварочным методом. А чтобы сделать ножи, можно задействовать старые от неработающей тракторной косилки. Их потребуется обрезать на 30 мм, но тяги агрегата для этого недостаточно. Также из листа металла на 4 мм в толщину или днища бочки вырежьте два круга по 380 мм каждый. На них установите ножи, которым обеспечивается свободное вращение, поскольку обрезка выполняется благодаря удалению растительности с участием центробежной силы. Также есть устройство, которое приводит косилку в действие.

Для аппарата нижние диски на 450 мм в диаметре можно использовать от лущильника. Для изготовления осевых валов, их крепления вместе с ножами возьмите металлическую трубу диаметром в 30 мм. Нужны два подшипника. Один ставится на ней, а второй – на сварном шкиве. Диски с ножами крепят на осевом валу. Затем шкивы приваривают к трубе. Наша сенокосилка роторная почти готова.

Возможности изделия

Чтобы закончить процесс изготовления прибора, установите вверху защитный кожух. Ширина обработки изделия составляет около 1150 миллиметров. При этом нижние диски устройства крепят прямо к раме посредством сварки. Полученная роторная сенокосилка способна срезать растительность высотой до 5-7 сантиметров. Скорость работы составляет примерно 10 километров в час. С ее помощью можно без труда убрать траву с расчетом заготовки на сено и удалить остатки растительности.

Роторная косилка – это очень выгодное решение для людей, которые ценят эффективную работу оборудования и хотят сэкономить на его приобретении. Сделать ее самостоятельно не так уж и сложно, если вы не в состоянии купить дорогостоящий агрегат. А когда человек не имеет времени на сборку косилки из металлолома и прочих принадлежностей, он может приобрести и что-то не слишком дорогое.

Как соединить косилку с мотоблоком?

Чтобы все работало успешно, нужно правильно скрепить детали. Сенокосилка роторная к мотоблоку крепится при наличии реверсного режима. А к валу отбора мощности — посредством установки узла соединения через гнездо сцепки. Неточность в этом плане может спровоцировать разрушение сенокосилки. Детали и их части будут выпадать. На движущихся ножах сенокосилки обязательно нужно установить специальный защитный кожух, о чем уже говорилось ранее. С колес на самом мотоблоке не забудьте снять дополнительные грузы.

Процесс скашивания травы на сено следует производить на минимальных оборотах. Не забудьте при этом включить муфту сцепления. Когда вы движетесь, а косилка в это время включена, ни в коем случае не делайте резких поворотов и движений. Не допускайте нарушения техники безопасности использования. Поворачивайте косилку предельно плавно, соблюдайте режим замедления скорости. Об этом нельзя забывать и в случаях, если она движется посредством мини-трактора. И только в этом случае убирать сено с помощью блока можно оперативно и без особых усилий.

Правила безопасности при работе

Если вы решили собрать косилку роторного типа самостоятельно, нужно позаботиться о том, чтобы она не только правильно функционировала, но и была безопасной как для вас, так и для других людей. Перед тем как приступить к работе с помощью агрегата, проверьте, насколько надежны все соединения. Сделайте первый испытательный запуск, убедившись предварительно в том, чтобы в радиусе 50 метров не было никого, даже животных.

Несмотря на то что алгоритм самостоятельной сборки косилки не так уж и сложен, этим лучше заниматься лишь в том случае, если вы хорошо «дружите» с техникой, умеете пользоваться слесарными инструментами и сварочным аппаратом. А вот если нет даже минимальных знаний в этом направлении, то лучше не рискуйте. При необходимости можно выбрать косилку в магазине на любой вкус по приемлемой для себя цене.

fb.ru

из каких материалов можно сделать? + видео

Предисловие

Самодельные сенокосилки, как и профессиональные навесы для мотоблока, созданы для более легкого и продуктивного физического труда человека на дачном участке. Но поскольку профессиональное оборудование стоит недешево, многие мастера пытаются сделать косилки своими силами.

Необходимые инструменты и материалы

Нож

Какие виды сенокосилок можно сделать своими силами?

Сенокосилка к мотоблоку или для трактора, выполненная своими руками, должна быть собрана очень точно и грамотно. Чтобы в итоге получилось безопасное и качественное оборудование садоводы берут для его изготовления уже готовые детали от заводской сельхозтехники. Таким образом, при экономии денег и времени, можно достичь максимального результата. А разнообразие таких самодельных моделей, сделанных народными умельцами, может поразить воображение даже профессионалов.

Самоходные и ручные бензиновые сенокосилки делятся на сегментные и роторные модели, основанием которых служит сварная рама. Для ее изготовления берутся металлические уголки 4х4 см. Затем на раму для формирования колесной оси устанавливаются корпуса подшипников. А после собирается рабочая часть выбранного типа косилки. Сегодня мы расскажем об изготовлении наиболее популярных моделей самодельных косилок для сена.

Самодельная роторная сенокосилка: принцип изготовления

Роторная косилка, как и ручная газонокосилка, используется для заготовки травы на сено и подстригания газона возле дома. Мелкую растительность она просто измельчает, а высокую – скашивает почти под корень. Самодельные сенокосилки роторного типа обычно присоединяются к мотоблоку, поскольку для трактора из-за своих небольших габаритов они не подходят.

Сегодня мы расскажем о том, как собирается самоходная бензиновая сенокосилка роторного типа для отечественного мотоблока «Нева» или ей подобных моделей. Для этого мы возьмем 2 диска от обычной зерновой сеялки, а также цепь и редуктор от пилы. Выбор бензопилы для этой цели может быть любой, независимо от ее модели.

На каждый приготовленный диск нам понадобится четыре металлических ножа, изготовленные из закаленного сплава. Для их установки в каждом диске сверлятся отверстия по 6 мм в диаметре. С помощью шинки ножи крепятся на дисках таким образом, чтобы между ними оставался зазор больший по толщине, чем каждый из ножей на 1-2 мм.

Благодаря такому расположению центробежная сила в момент вращения будет расправлять с дисков ножи, за счет чего они смогут скашивать траву.

Ось для крепления ножей должна быть выполнена из крепкой углеродистой стали. Ее диаметр должен быть не менее 8 мм. Для свободного хода ножей ось затягивается диском до самого упора. Далее диски присоединяются к сварной раме, а после устанавливается связь с приводом ВОМ. Диски должны вращаться по направлению друг к другу, чтобы скошенная трава складывалась в ряды.

Самодельные сегментные сенокосилки: как сделать самому?

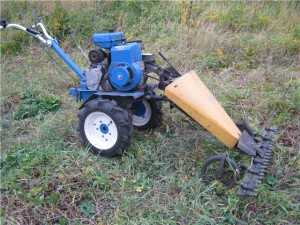

Сегментную модель косилки можно сделать из металлических брусков с размерами 15х50х120 мм. Для этого в каждом из них сверлится по 12 отверстий под болты марки М8. К этим болтам присоединяется направляющая рейка длиной около 90 см с ножами и зубцами. Ножи на рейке при этом должны располагаться по обе стороны бруса.

После этого к концам бруса прикрепляются прижимы и полозки. К раме снизу прикручивается колесо, которое можно взять от маленького детского велосипеда или коляски. Режущая часть сенокосилки начнет работать от воздействия ВОМ мотоблока. Но даже при правильной сборке агрегата нужный результат можно получить только после правильного присоединения его к мотоблоку. Поэтому существует несколько правил установки косилки.

Рекомендуем ознакомиться

1. Мотоблок должен стоять на режиме Реверс.
2. Присоединительный узел размещается в гнездо сцепки.
3. Соединение закрепляется с помощью шкворня с пружиной, без которой прицепной механизм не будет работать.
4. Ножи сенокосилки во время ее установки  должны быть защищены кожухом.
5. Грузы, которые расположены на колесах мотоблока для обработки почвы, нужно убрать, для скашивания травы они не понадобятся.
6. Скашивание травы нужно начинать с включенной муфтой сцепления на самых маленьких оборотах.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Роторная косилка — незаменимый помощник

Роторная косилка — это незаменимое сельскохозяйственное оборудование для подготовки земель с посадке агрокультур, а также для сбора урожая.



Многообразие техники, включенной в арсенал сельскохозяйственной деятельности, может впечатлять своим разнообразием. Все оборудование для земледельческих работ, предназначено для облегчения человеческого труда. Ведь как было раньше, ничего кроме ручного инструмента и людям, для добычи куска хлеба, приходилось от зари до зари пропадать в полях, дабы возделать свою землю и получить урожай. Сейчас технологии настолько далеко шагнули вперед, что человеку остается лишь только сесть за руль и управлять средством, которое все сделает самостоятельно, посредством нажатия кнопок. Таким образом, технический прогресс полностью выполнил свою задачу по усовершенствованию всех орудий труда. Роторная косилка чаще всего бывает прицепного вида.



Устройство роторной косилки



В настоящей статье будет рассмотрено такое устройство, как роторная косилка. Само по себе слово косилка уже говорит само за себя. Данное устройство предназначено для скашивания растительности с полей и лугов, причем это как сельскохозяйственные культуры, так и сорняки, которые так же необходимо убирать с полей. Вот основное предназначение косилки. Рассмотрим же теперь понятие роторная косилка. Роторная косилка может иначе называться дисковой, то есть становится понятно, что работа данного оборудования происходит посредством работы дисков, которые и осуществляют скашивание. Косилки роторного типа действия могут иметь подразделения по типу сцепки с транспортирующим ее средством, то есть трактором.





Так данного вида косилка может быть присоединена к трактору прицепным способом, навесным и наконец, полунавесным образом. Разделение косилок роторного типа может быть так же по виду расположения самого режущего устройства, а именно она может быть расположена сбоку косилки, может быть расположена сзади и соответственно спереди.







Запуск в работу роторной косилки может осуществляться либо от передачи трактора, либо посредством движения его колес. Сама конструкция роторной косилки выглядит следующим образом. На металлической раме закрепляется опорное колесо, на котором установлен режущий элемент. Приходя в движение опорное колесо, заставляет двигаться режущую систему, посредством чего и происходит покос. В зависимости от модели и модификации косилки, она может иметь в своем арсенале до трех ножей, которые крепятся к опорному колесу по типу треугольника, то есть спереди сбоку и сзади. Таким образом производительность данного аппарата будет намного улучшена. Хотя и обычные косилки имеют достаточно высокие качественные показатели.



Роторная косилка — основные характеристики



Косилка роторная с тремя ножами функционирует только посредством вала отбора мощности тракторного средства. Как правило, применение данных косилок широко используется при работах на большой площади, для более быстрого проведения работ.

К основным характеристикам роторной косилки можно отнести такие показатели, как высота среза растительности, на которую способна та или иная модель косилки. Производительность, которой достигает косилка. Данный параметр определяется за счет подсчета таких показателей как площадь обработанной поверхности ко времени, за которое она была обработана. Немаловажным показателем является частота с которой вращается режущий элемент. Тут тоже могут быть различия в зависимости от выбранной модели. Так же при выборе косилки роторного типа следует обратить внимание на скорость косилки в работе и максимального значения данного параметра.

При использовании роторной косилки следует придерживаться всех инструкций и техники безопасности. К тому же при работе с данным устройством следует соблюдать рекомендации по использованию, поскольку игнорирование данных правил может привести к порче частей или поломке роторной косилки.

promplace.ru

производитель, устройство, технические характеристики, фото и видео

Покос травы вручную требует слишком много сил, и сейчас этим дедовским способом пользуются лишь на маленьких и неудобно расположенных участках. Навесная косилка КРН-2.1 совместно с трактором сможет справиться с большими объемами диких или специально посеянных трав. А скошенная масса, уложенная аккуратными рядками, быстро сохнет и легко убирается.

Роторная косилка КРН-2.1

Данный агрегат выпускает не одно предприятие, а несколько. Например, завод «Сельхозмаш», находящийся в городе Люберцы Московской области, который изготавливает технику из белорусских запчастей. Или ПКФ «Ракита», расположенное в Кирове. Еще назовем «Смоленскспецтех» (город Смоленск) и Кохановский экскаваторный завод (Беларусь). Особенной популярностью пользуются косилки из Твери, производителем которых является завод «Бежецксельмаш». Они считаются самыми прочными и надежными.

Устройство оснащено четырьмя быстро крутящимися роторами, расположенными попарно один напротив другого. На концах у них находится восемь острых пластинчатых ножей (на каждом роторе по два), закрепленных на шарнирах. Они срезают траву (даже жухлую и примятую) чисто, как бритвы.

Ротационная конструкция позволяет ровно уложить весь тот ворох, который скошен. От растущей травы его отсекает специальный полевой делитель.

Отметим, что сегодня в чистом виде модель навесной косилки КРН-2.1 практически не производится. Как правило, в конце маркировки добавляется буква «А» (стандартное исполнение) или «Б». В последнем случае немного изменена конструкция – вместо двух разных по диаметру шкивов используются одинаковые. Из-за этого повышается до 1000 оборотов в минуту скорость тракторного ВОМ.

Назначение

Машина подходит для работы с тяговыми устройствами класса от 0,9 до 1,4 – она присоединяется к ним сзади с помощью тракторной навесной системы. После этого можно приступать к покосу – к слову, для обслуживания достаточно одного человека. Косилка легко срежет обильно выросшую траву, мелкий кустарник и заросли бурьяна, удалит сорняки, очистит пастбище или сенокос. При этом неровный рельеф или небольшой уклон грунта не будут являться помехой.

Полезно и практично использовать модель КРН-2.1 там, где урожайность превышает пятнадцать тонн с гектара. Она лучше всего совладает с густыми травяными зарослями, двигаясь сноровисто и уверенно. Работает машина в любом климате.

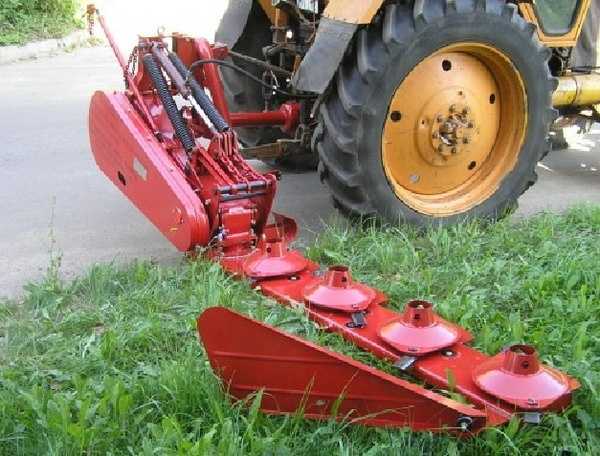

Фото ротационной косилки КРН-2.1

Преимущества и недостатки

Достоинства:

• Идеально ровный срез, который получается от лезвий быстро перемещающихся пластинчатых ножей.
• Скос укладывается ровно, что способствует быстрому сметыванию стогов и транспортировке сена.
• Наличие механизма защиты (предохранителя), позволяющего сберечь лезвия от препятствий, возникающих на пути. При его срабатывании ножи уклоняются – угол может составлять до сорока пяти градусов.
• Все рабочие элементы закрыты герметичным корпусом, а редуктор упрочненным кожухом.
• Возможность работы на склонах и сложных рельефах, а также при любых погодных условиях.
• Не очень высокая стоимость, особенно по сравнению с зарубежными аналогами.

Недостатки:

• На слишком медленном ходу трава может намотаться на гайки роторов, а муравейник — зависнуть на полотне. При увеличении скорости этого не бывает.
• Производительность роторных моделей несколько ниже, чем сегментных.
• Импортные (польские) косилки считаются более качественными и надежными, а также зачищают поле лучше. Впрочем, зато после прохода косилки КРН-2.1 трава вновь отрастает быстрее.

Устройство

Работает привод агрегата от тракторного вала отбора мощности. Для этого используется карданная передача, клиноременное соединение, муфта обгонного типа (обеспечивающая холостой ход), а также редуктор и роторные шестеренки. Для присоединения к трактору служат подвеска и сварная рама, закрепляемая к тракторной навеске (ее нижним тягам).

Механизм резания башмаками упирается в почву. Для копирования ее рельефа он имеет способность поворачиваться в опорах кронштейнов. Четыре ротора оснащены восемью ножами двух размеров (средние роторы – более длинными).

Если режущий механизм натыкается на препятствие, то срабатывает специальный предохранитель, заставляющий косилку развернуться. Он имеет в составе две тяги и клиновые фиксаторы, удерживаемые пружиной.

Лезвия ножей роторной косилки КРН-2.1 не только аккуратно срезают стебли, но и отбрасывают их в сторону. Полевой делитель, установленный на кронштейне в правой части механизма резания, не дает траве разлететься. Размещенный на пружине под углом по направлению хода щиток делителя заставляет ее изменить направление движение, а потом лечь ровным слоем. Во время следующего прохода трактору ничего не будет мешать.

Чтобы перевезти косилку в нужное место, активизируют ее транспортную тягу, подняв полотно машины и закрепив его. Это делается гидравлическим путем, с помощью механизма уравновешивания (который служит также для регулировки давления на грунт и объезда неровностей). Он имеет в составе гидроцилиндр, рычаг на шарнирах, гибкой тяги, тяги свободного хода и уравновешивающих пружин.

Менять давление башмаков на грунт можно натяжными болтами. Объезжая препятствия, следует, действуя из кабины, перевести механизм резания в положение, называемое «ближним транспортом». Включив гидроцилиндр тракторной навески, нужно немного поднять косилку. А затем уже и ее гидроцилиндр приходит в действие, позволяя повернуть механизм резания.

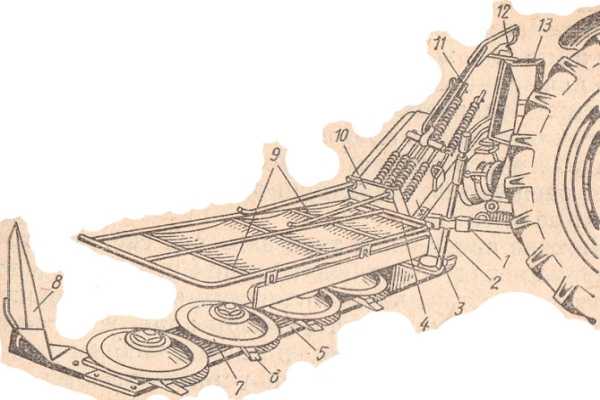

Схема косилки КРН-2.1

1 – тяговый предохранитель; 2 – стойка; 3 – подрамник; 4 – цапфа; 5 – основной брус режущего аппарата; 6 – нож; 7 – ротор; 8 – полевой делитель; 9 – ограждение; 10 – кронштейн режущего аппарата; 11 – подвеска; 12 – ось; 13 – рама навески.

Особенности эксплуатации

Сначала проверьте расстояние между тракторными колесами (колею). Если оно выходит за пределы 1,4-1,5 метра, то подрегулируйте его. А то в скошенной траве придется путаться. Потом подрегулируйте центральную тягу по длине и опустите вниз тракторную навеску. Косилка должна стоять на стойке, а оси ее рамы – совпадать с шарнирами задних продольных тракторных тяг.

Распределитель гидравлики установите в «плавающее» положение, а затем соедините и скрепите чеками тяги с осями косилки, а карданную передачу – с тракторным валом отбора мощности (для чего используйте гайку, болт и шплинт, снятые с шарнирной вилки). К центральной тракторной тяге присоединяется с помощью скобы цепь кожуха, так, чтобы было небольшое провисание.

На продольные тяги поставьте блокирующие элементы из комплекта. Соедините гидросистемы обоих устройств, а затем с помощью гидравлики поднимите механизм резания и отрегулируйте ось рамы навески (она должна быть вертикальной). Это делается изменением длины раскосов, которые потом жестко фиксируются.

Перед работой пару часов прогоните ротационную косилку без нагрузки, сначала на малых оборотах, потом столько же – на полных. Когда пройдет полчаса или час, нужно остановить машину и проверить: не греются ли подшипники, не раскрутились ли гайки, туго ли натянуты клиновидные ремни. Если всё хорошо, можно приступать к полноценной работе. И запомните, что греться агрегат должен не более, чем на 30 градусов больше, чем окружающий воздух.

В рабочем состоянии стойка машины должна быть в верхнем положении. Она закрепляется с помощью пружинного шплинта, который вставлен в отверстие снизу. А транспортная тяга держится на цепи, присоединенной к подвеске рамы. Штырь стопора вытаскивается из соответствующего отверстия. Тракторный гидроцилиндр стоит в нижнем положении, а гидроцилиндр у косилки – в «плавающем» состоянии.

На ровной местности можно ехать 15 километров в час, на ухабистой – помедленнее. Механизм резания обязан работать на максимуме захвата. Поэтому ведите трактор таким образом, чтобы приблизить по максимуму внутренний башмак к кромке срезанной травы. Если впереди преграда, поднимаем гидравликой механизм резания. А при транспортировке еще и фиксируем его (стопором и транспортной тягой).

Технические характеристики

Технические характеристики роторной ротационной косилки КРН-2.1:

Характеристики	Показатели	Ед. измерения
Тип устройства	навесное
Тип тягового трактора	ЛТЗ-55, МТЗ-82, МТЗ-80
Тяговой класс	0,9 или 1,4
Скорость вращения хвостикова ВОМ	540	об/мин
Захват	2,1	м
Высота среза (минимум)	4	см
Высота среза (установочная)	6-8	см
Число роторов	4	шт.
Производительность	11700-29000	м2/ч
Рабочая скорость (максимум)	15	км/час
Транспортная скорость (максимум)	30	км/ч
Колея	1,4-1,5	м
Просвет (минимум)	0,28	м
Вес (общий)	0,535	т
Высота (транспортная, с МТЗ-80)	2,67	м
Высота (рабочая)	1,38	м
Ширина (транспортная, с МТЗ-80)	2,35	м
Ширина (рабочая)	2,09	м
Длина (рабочая)	3,55	м
Длина (транспортная, с МТЗ-80)	4,91	м

На видео роторная косилка КРН-2.1:

allspectech.com
