Ropa комбайн – прицепные и самоходные машины, плюсы и минусы моделей Holmer (Холмер), КС 6Б, Ropa (Ропа) и Kleine (Кляйне)

Содержание

Копатель | Свеклоуборочная техника РОПА

Не засоряющийся, эффективный, бережный.

PRh-копатель оснащён движущимися в противоположном друг другу направлении приводимыми вибролемехами и не требующей обслуживания гидравлической защитой от камней. Поставка копателя возможна с изменяемой шириной междурядья 45 см и 50 см. Ширина междурядья между 45 см и 50 см легко настраивается из кабины.
Копирующие колёса копателя диаметром 900 мм совместно с интеллектуальной трехточечной навеской обеспечивают точное ведение по глубине. Расходы на обслуживание минимизируются благодаря регулирующимся коническим роликовым подшипникам в приводах и вибролемехах.

У PR копателя высота хода вальцов регулируется независимо от высоты балки лемехов. Копирующие колёса копателя диаметром 900 мм хорошо копируют почву, при этом сорняки и ботва притаптываются к почве.

Принцип работы гидравлической защиты от камней.


Давление в гидравлической защите регулируется из кабины. Гидравлическая защита оснащёна гидроцилиндрами, которые сверху давят на корпуса лемехов.

При попадании камней или других предметов, корпус лемеха приподнимается вверх. Застопорение передней части корпусов лемеха теперь исключено, благодаря системе PR-копки, в сравнении с ранней системой механических пружин, где они могли бы застопориться.
Копирующие колеса с фиксированной шириной междурядья.

Копирующие вальцы с возможностью изменения ширины междурядья 45/50 см одним нажатием кнопки из кабины.

Скорость привода вибролемехов регулируется во время движения из кабине комбайна. Привод вибролемехов осуществляется шестеренчатым редуктором и оснащен высококачественными регулируемыми коническими роликовыми подшипниками. Регулировка подшипников производится каждые 1-2 сезона, в зависимости от условий работы. Такая инновационная система сокращает простои комбайна в несколько раз.

Отличный обзор дообрезчика Micro-Topper.

Отличный обзор копателя —> Комбайнер видит рядки свеклы и работу Micro-Topper. Корпуса лемехов могут смещаться в сторону до 70 мм по рядкам свеклы за счёт линейного управления. Длинные тяги минимизируют поперечные силы и облегчают выравнивание рядков. Опорные колёса копателя диаметром 900 мм позволяют хорошо копировать почву.

Балка лемехов гидравлически регулируется по высоте независимо от положения вальцов копателя.

Глубина копки регулируется джойстиком индивидуально, слева и справа, или синхронно. Глубина копки регулируется независимо от высоты хода вальцов.

Гидравлическая настройка высоты вальцов копателя.

Высота хода вальцов на всех PRh копателях может гидравлически регулироваться по высоте независимо от глубины копки, таким образом уменьшается попадание почвы, ботвы и камней в машину даже при глубокой копке.

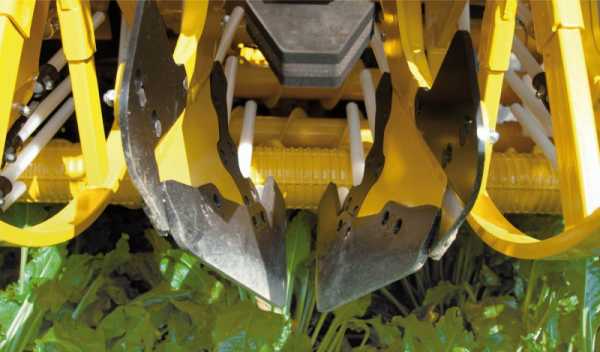

Подкапывающие лемехи ROPA для наиболее бережного обращения со свеклой. Угол и расстояние между лемехами оптимально настраивается в 6 позиций.

Чтобы избежать притаптывание рядка следующего загона, можно увеличить расстояние от этого рядка к колесам комбайна смещением первых четырех вальцов и ботвоудалителя (6-ти рядный корчеватель с шириной междурядья 45 или 50 см) на 20 см влево или вправо в зависимости от способа хода комбайна. При этом 5-й и 6-й вальцы не смещаются. Этот принцип гарантирует оптимально быструю транспортировку потока свеклы на приёмный транспортёр. Четыре коротких вальца, расположенные друг над другом (по два слева и справа) в задней части копателя обеспечивают хорошую очистку и подачу свеклы, особенно на тяжёлых почвах. Для оптимальной очистки скорость вращения четырёх передних вальцов регулируется бесступенчато.

ropa-rus.com

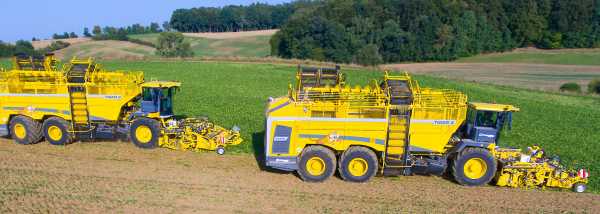

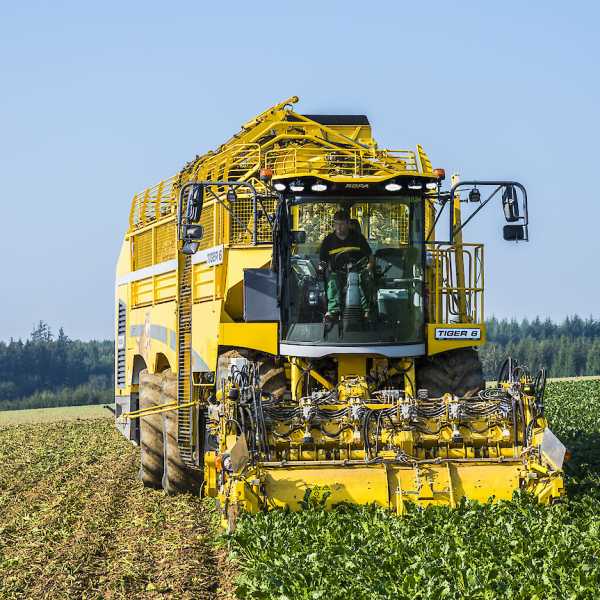

TIGER 6 | Свеклоуборочная техника РОПА

Самый мощный свеклоуборочный комбайн ROPA Tiger 6 мира празднует мировую премьеру на выставке Agrosalon и получает золотую медаль за инновации общей концепции. Объем стал новый, мощностью 700 л.с. или 768 л.с. двигатель с подачей топлива через насос-форсунку и рабочим объемом 16,12 л. По сравнению с Tiger 5 увеличение мощности составляет до 142 л.с. / 105 кВт. Весьма безопасная для почвы гидравлическая система шасси с автоматическим выравниванием на склоне была полностью интегрирована в новый дизайн машин. Большая производительность выгрузки бункера обеспечивает большую производительность при перегрузке во время поездки. Комфортная кабина с сенсорным терминалом, интерфейсом WLAN и многочисленными автоматическими программами обеспечивает незаурядный комфорт для водителя и наилучшие результаты сбора урожая.

ДВИГАТЕЛЬ VOLVO С РАБОЧИМ ОБЪЕМОМ 16.12 Л — 2 ОПЦИИ

Передача мощности в 700 л.с. / 515 кВт сильной ROPA Tiger 6 с Volvo 6-цилиндровый рядный двигатель (уровень выхлопных газов EPA Tier 4 final), 16,12 литра, насос-форсунки впрыска (PDE), SCR-Kat и AdBlue происходит еще более эффективно.




Если необходима еще более высокая производительность в Tiger 6, то у фирмы ROPA есть 768 л.с. / 565 кВт сильный Volvo 6-цилиндровый двигатель с 16,12 литра и насос-форсунки впрыска (PDE) в программе. Этот более мощный пакет обходится без AdBlue, SCR-Kat и рециркуляции ОГ.


КОПАТЕЛЬ — 2 ОПЦИИ

У всех копателей ROPA полногидравлический привод всего узла копки. В программе 6, 8 и 9-рядные копатели с различной шириной ряда. 6-рядные регулируемые копатели в качестве опции можно регулировать по ширине ряда из кабины водителя.

У всех копателей очень хорошая обзорность копателя, водитель видит ряд корнеплодов и результат обрезки Micro-Topper. Каждый сошник адаптируется с помощью его необслуживаемой линейной направляющей до 70 мм сбоку к ряду корнеплодов. Длинные тяги минимизируют поперечные усилия и дополнительно облегчают адаптацию ряда.


Незасоряющийся копатель PR с гидравлической защитой от камней

PR2h-копатель оснащён движущимися в противоположном друг другу направлении вибролемехами и полностью гидравлической, не требующей обслуживания защитой от камней. Копирующие колеса копателя диаметром 900 мм совместно с интеллектуальной трехточечной навеской обеспечивают точное ведение по глубине. Расходы на обслуживание минимизируются благодаря регулирующимся коническим роликовым подшипникам в приводах и вибролемехах.

Оптимизированный по весу копатель RR с отдельной регулировкой рядов

Подъемный блок RR оснащен противовращающимися вибрационными сошниками, семью подъемными роликами и полностью необслуживаемым гидравлическим защитным устройством для камня и однорядной регулировкой глубины подъема. Копирующие колеса копателя диаметром 850 мм совместно с интеллектуальной трехточечной навеской обеспечивают точное ведение по глубине. Расходы на обслуживание минимизируются благодаря регулирующимся коническим роликовым подшипникам в приводах и вибролемехах. Удобное положение для обслуживания позволяет поворот на 90 градусов.


 R-SOIL PROTECT

Повышенная защита почвы

ROPA R-Soil Protect — это симбиоз из безопасной для почвы, гидравлической системы шасси с новой технологией CerexBib от производителя шин MICHELIN. Dieses Bodenschutzkonzept wurde auf der Agritechnica in Hannover mit einer Silbermedaille ausgezeichnet, benötigt nur 1,4 bar Reifenfülldruck und ist als Option im Tiger 6 erhältlich. Симбиоз гидравлического шасси с выравниванием нагрузки и шин нового поколения MICHELIN IF1000/55 R32 CerexBib позволяет увеличить контурную площадь контакта для устойчивой защиты от переуплотнения почвы благодаря значительно пониженному давлению на поверхность контакта.

Гидравлическая система шасси — поперечная стабилизация с выравниванием нагрузки на колеса

Специально для своего флагмана — Tiger, компания ROPA создала новый концепт шасси – качающаяся передняя ось с двумя гидравлически поддерживаемыми задними осями. По сравнению с прежними шасси 3-хосных комбайнов, у которых средняя ось жестко соединена с рамой, колебание машины снижается на треть! Это достигается благодаря гидравлическому соединению цилиндров на передней и задней осях с одной стороны так, что неровности поверхности с разницей высот передаются на раму только на 33 %. Благодаря снижению колебания шасси, улучшается ведение по рядам и по глубине в процессе копки, так как рама находится в среднем положении по отношению к трем осям. Гидравлическое соединение осей всегда равномерно распределяет нагрузку на все 6 колес.


ГИДРАВЛИЧЕСКАЯ СИСТЕМА ШАССИ

Выравнивание на склоне до 10 %

Уникальной среди 3-осных свеклоуборочных комбайнов является автоматическая система выравнивания комбайна с помощью шести гидравлических цилиндров и датчиков. Шасси остается в полностью горизонтальном положении при наклоне до 10%. Центр тяжести, а вместе с ним и нагрузка на колеса с нижней стороны склона смещаются на верхнюю сторону.

Центр тяжести/давление на поверхность компенсируются

Глубина отпечатка колес на нижней стороне склона значительно уменьшается, сохраняется инфильтрационная способность и, что особенно важно, значительно снижается риск возникновения эрозий. Существенно возрастает устойчивость и тяга, а следовательно, уменьшается риск опрокидывания комбайна, при этом создатели позаботились о комфорте водителя, значительно улучшив его.


АВТОМАТИЧЕСКОЕ ВЫРАВНИВАНИЕ


БЕССТУПЕНЧАТАЯ КПП CVR
ДЛЯ ЭФФЕКТИВНОЙ ПЕРЕДАЧИ МОЩНОСТИ

Прямая передача усилия с помощью карданных валов обеспечивает равномерную нагрузку на всех колесах с очень высоким крутящим моментом.
В качестве отличительного признака среди всех 3-осный свеклоуборочный комбайн Tiger 6 имеет прямую передачу мощности через прямолинейно используемый градиентный карданный вал от тягового привода на задние два моста и переднюю ось, что является большим преимуществом для лучшей тяги при изменяющейся или сложной поверхности земли. Нагрузка распределяется равномерно за счет гидравлической подвески.

Бесступенчатая КПП CVR для эффективной передачи мощности

Специально для ROPA Tiger с ее огромной мощности привода новая бесступенчатая трансмиссия была разработана в сотрудничестве с РОПА, Omsi и Bosch Rexroth. „Постоянная переменная-РОПА“ -коробка передач (CVR) коробка передач состоит из трех Ölmotoren на Суммирование и находится между моторным отсеком и третьей оси.


НОВАЯ КОНЦЕПТУАЛЬНАЯ КАБИНА И ПРИНЦИПЫ УПРАВЛЕНИЯ

Приятный, легкий в уходе интерьер кабины гарантирует удовольствие при эксплуатации. Просторные полки, отсеки и достаточно пространства вокруг сиденья водителя. В стандартную комплектацию входят холодильный бокс, вентиляция сиденья в жаркую погоду, а также подогрев сиденья в холодное время. Мощные светодиодные фары превращают ночь в день.

Интуитивно понятная двойная концепция управления под названием R-Concept ROPA сочетает в себе интуитивно понятный философии. Большой 12,1 дюймовый сенсорный экран представляет собой информационный и командный центр машины. Отсюда водитель контролирует всю машину, получает информацию о рабочем состоянии и рабочие характеристики, оптимизированные функции и, следовательно, результат работы машины.


ВПЕЧАТЛЕНИЯ

В сумме, инновации, реализованные в Tiger 6, увеличивают дневную производительность и снижают эксплуатационные расходы, при этом упрощая обслуживание. Водитель наслаждается улучшенным комфортом и простотой эксплуатации, а вместе с этим экономичным, эффективным и приятный процессом сбора урожая сахарной свеклы.

ropa-rus.com

Характеристики свеклоуборочных комбайнов Wik, Holmer, Agrifac, Кляйн, Ропа, Гомсельмаш

Повышение эффективности промышленного выращивания свеклы достигается за счет активного использования специализированной уборочной техники. Ее применение позволяет обрабатывать значительные площади посевов и не привлекать малопроизводительный и тяжелый ручной труд.

Свеклоуборочные комбайны

Основным средством уборки свекольных насаждений являются комбайны. Несмотря на возможность использования отдельных прицепных свеклоуборочных блоков к тракторам, значительная часть машин представляет собой цельную конструкцию. Эффективность работы подобного агрегата достигает 96-98 % от общей доли выращенной свеклы.

Большинство комбайнов оснащено самоходным шасси, на ходовую установку которого навешены или прицеплены рабочие блоки. Сборка корнеплодов осуществляется в бункеры различного объема, откуда их можно быстро перегрузить в транспортировочную технику.

Принцип работы

Разработаны два основных способа работы свеклоуборочного агрегата. Испытанный и старый принцип действия заключается в извлечении корнеплодов из земли при удерживании за ботву, которая срезается уже после захвата клубня внутри машины.

Современные комбайны часто используют другой принцип работы, при котором свекла выкапывается из грунта без ботвы и подвергается дополнительной обработке (очистке). Извлечение производится за счет работы комплекса пассивных или активных копателей, расположенных в несколько рядов. Это повышает рабочую скорость движения и эффективность уборки за один проход.

Отрезанная ботва, в зависимости от ее дальнейшего применения, утилизируется двумя способами. Для получения природного удобрения ботва измельчается и разбрасывается против хода движения. Кормовое применение растительных отходов подразумевает процессы складирования и выгрузки, сопровождаемые порезкой.

Конструктивные особенности

Вне зависимости от производителя и рабочей схемы свеклоуборочных агрегатов, в их конструкции применяется общий ряд узлов и принцип компоновки. Значительная часть современных машин имеет два рабочих блока, отвечающих за сборку и обработку корнеплодов. Первый блок участвует в выкапывании свеклы, а ее очистка производится во втором блоке ботвоуборочной машины.

Выкапывание осуществляется с применением дисковых копачей, способных сохранить целостность верхней части растения. Это позволяет сэкономить до 4-6 % от полезной извлекаемой массы, по сравнению с предварительной очисткой корнеплода перед извлечением из земли. Часть выкапывающих элементов может не иметь внешнего привода и работать за счет движения комбайна.

Обрезание ботвы производится устройствами активной или пассивной резательной системы. Активные ножи используют внешний источник энергии и обычно представлены вращающимся валом с Г-образными ножами.

Пассивная ножевая схема работает при дальнейшей подаче клубня в емкость для хранения или транспорт. Повышению чистоты работы способствуют узлы для дополнительной обрезки и очистки корнеплодов.

Схема свеклоуборочного комбайна на примере самоходной модели Е-684

1 — опорнокопировальные котки; 2 — дисковые боковые лемехи; 3 — плоские основные лемехи; 4, 6 — первый и второй сепараторные конвейеры; 5 — баллоны почвоизмельчители; 7 — направляющие пальцы; 8 — ботвоотделяющий валик; 9 — выносная пальцевая горка; 10 — картофелеотводной валик; 11 — выгрузочный элеватор.

Обзор популярных производителей

Отечественные модели комбайнов представлены преимущественно устаревшими образцами, которые применяются в ряде небольших сельских хозяйств. Наибольшую надежность и производительность имеют зарубежные образцы, имеющие различные эксплуатационные и ценовые характеристики.

«Холмер» (Holmer)

Модели этой свеклоуборочной техники отличаются высокой автоматизацией управления и продолжают совершенствоваться, не останавливаясь на нескольких удачных конструкциях. Последние образцы имеют трехосную схему, которая позволяет использовать более производительные и тяжелые машины. Дополнительная колесная пара обеспечивает установку вместительного бункера.

Высокая мощность мотора (до 600 л. с.) совмещается с большим КПД и эффективной системой гидропривода. Автоматизация управления сводит к минимуму участие оператора, которому необходимо лишь контролировать процесс уборки.

Щадящее воздействие на грунт в двухосных моделях достигается незначительным смещением осей передних и задних колес.

Технические характеристики свеклоуборочных комбайнов Холмер «Terra Dos» :

ХарактеристикиТ-3Т4-30Т4-40 (3 оси)Ед. измерения
Мощность480626626л.с.
Длина12,612,9412,94м
Ширина33,08-3,303,08-3,30 мм
Высота3,983,983,98м
Объем бункера283045м3
Скорость (макс.)324040км/час
S (max)2.52.52.5га/ч

Примечание. 1. S – производительность.
Видео обзор свеклоуборочного комбайна Holmer «Terra Dos»:

«Гомсельмаш»

Универсальными уборочными средствами являются белорусские комбайны, хотя и слабо приспособлены для работы на полях малой несущей способности (в гористой местности). Современные модели обеспечивают уборку корнеплодов за один проход, выполняя выкапывание, очистку от земли, обрезку и разбрасывание ботвы.

Комбайны отличаются между собой эффективно реализованной системой разгрузки бункера, способного освободить за одну минуту 24 м3 собранной свеклы. При наличии транспорта, сбор корнеплодов может осуществляться в кузов автомобиля по ленточному транспортеру. Равномерное распределение свеклы при перемещении обеспечивается вспомогательной шнековой системой. Наиболее распространенные модели КС-6Б, МКК-6 и РКС-6 имеют подобные характеристики и не выделяются по отдельности при продаже.

Оригинальные образцы производятся в Беларуси, однако выпускаются и другими заводами. Прицепные модели комбайна агрегатируются с большинством отечественных тракторов и могут работать в паре с погрузчиком (подборщиком) корнеплодов.

Система обрезки ботвы и боковых отростков обеспечивает максимальное качество свеклы, а измельчение и разбрасывание ботвы позволяет равномерно удобрять поле. Подготовленные корнеплоды укладываются в валок, из которого подбираются вручную или с использованием автоматизированной системы. Сброс кормовой ботвы может осуществляться в рядом идущий транспорт.

Технические характеристики моделей «Гомсельмаш»:

ХарактеристикиКС-6Б (МКК-6, РКС-6)«ПАЛЕССЕ BS624» («Полесье-624»)КСН-6 «Полесье» (прицепная модель)Ед. измерения
Мощность185490л.с.
Длина9,413,74,3м
Ширина3,53,83,4м
Высота3,9541,3м
Объем бункера24м3
Скорость5-11 (рабочая)10(рабочая)/25(транспортная)10 (рабочая)км/ч
S0,78-1,821,1-2,650,95-1,95га/ч

На видео комбайн ПАЛЕССЕ BS624 в работе:

«Вик» (WIK)

Являются редким представителем несамоходных свеклоуборочных агрегатов. Гидростанция комбайнов обеспечивает агрегатирование с большинством тракторов (полуприцепная система). Машины являются популярными при периодическом использовании или необходимости унификации с имеющейся в хозяйстве техникой.

Все комбайны оснащены эффективным дефолиатором, необходимым для качественного естественного удобрения поля. Равномерное разбрасывание срезанной ботвы позволяет повысить урожайность в следующем посевном сезоне.

Технические характеристики модели wik:

ХарактеристикиПоказателиЕд. измерения
Мощность170л.с.
Длина6,2м
Ширина4,8м
Высота4,2м
Объем бункера4м3
Скорость6,5-7,8км/ч
S1.6-2.1га/ч
Фото свеклоуборочного комбайна WIK

«Agrifac»

Модели представлены оригинальными системами, имеющими заднее расположение колес и смещенный к ним центр массы. Это снижает давление на грунт от выкапывающего модуля машины, что увеличивает эффективность работы на мокром поле.

Работа в дождь обеспечивается высокоэффективной системой доочистки и регулируемой обработкой извлеченных клубней. Вынесенная вперед машины выкапывающая конструкция не взаимодействует с опорной и ходовой системой агрегата.

Технические характеристики свеклоуборочных самоходных комбайнов Agrifac:

Характеристики«WKM 9000»«Big Six» (6 колес)«Hexa»Ед. измерения
Мощность300600600л.с.
Длина10,511,314,1м
Ширина3,253,63,4м
Высота443,95м
Объем бункера94040м3
S1-1,31,62,5-2,8га/ч
Фото свеклоуборочного комбайна WKM 9000

«Ропа»

Модели являются детищем известной немецкой фирмы, предлагающей практически каждый год новые конструкторские решения. Особенностью комбайнов является экономный режим работы, позволяющий снизить потребление топлива и себестоимость продукции.

Внушительные габариты агрегатов предназначены для работы на крупных полях в сложных условиях. Для повышения эффективности и удобства работы машины оснащаются функцией регулируемой обрезки ботвы и возможностью эксплуатации в рядах различной ширины.

Технические характеристики комбайна ROPA «Euro-Tiger»:

ХарактеристикиПоказателиЕд. измерения
Мощность460-6041л.с.
Длина13,4м
Ширина3,0м
Высота4,0м
Объем бункера40м3
Скорость20км/ч
S2uf/x

Примечание. 1. Параметры могут изменяться от года выпуска.
На видео комбайн Ropa EURO-TIGER в работе:

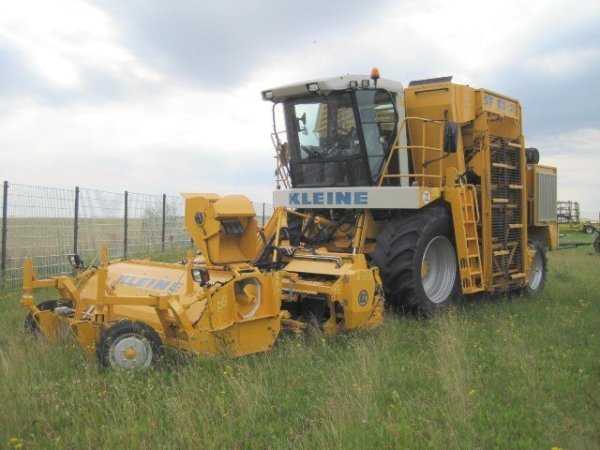

«Кляйн»

Машины от голландского производителя отличаются высокой работоспособностью и надежностью. Блок обрезки ботвы принципиально разделен с блоком сбора корнеплодов. Высоту среза ботвы можно регулировать, что позволяет сортировать клубни для кормового использования и пищевой промышленности.

Передние колеса свеклоуборочного комбайна не уходят глубоко в почву, а лишь производят ее зондирование. Это позволяет выставлять оптимальные настройки для функционирования копателей, а также эффективно работать в дождливую погоду.

Технические характеристики моделей:

ХарактеристикиСФ-10.2СФ-10СФ-20Ед. измерения
Мощность374320420л.с.
Длина10,410,412м
Ширина3,33,33,3м
Высота4,04,04,9м
Объем бункера1513 или 1530м3
Скорость3,4 (рабочая)3,23,4км/ч
Sдо 2,01,8га/ч

Значительное разнообразие существующих моделей позволяет выбрать комбайн под конкретные технические потребности и финансовые возможности. Важной особенностью агрегатов является различная эффективность работы на отдельных участках. Планировать уборку свекольного поля необходимо заранее, чтобы иметь возможность оптимального выбора свеклоуборочной техники.

Фото свеклоуборочного комбайна кляйн 10.2

allspectech.com

Свеклоуборочные комбайны — модели особенности, характеристики

Свеклоуборочные комбайны – это вид специализированной техники, основная задача которой заключается в уборке сахарной и кормовой свеклы. Для работы этих машин используется точное навесное оборудование и новейшие системы переработки. Благодаря встроенным агрегатам, комбайн для уборки свеклы способен самостоятельно обрабатывать урожай и отправлять его на предприятие для последующей переработки в готовую продукцию

Свеклоуборочный комбайн Холмер – описание машины

Одним из наиболее известных моделей этой марки считается Holmer Terra Dos T4-40. Эта самоходная машина успешно совмещает надежность и высокую эффективность при работе на участках любой сложности.

В комплектацию свеклоуборочной модели входит надежный ДВС марки Mercedes-Benz. Он выделяется солидным запасом крутящего момента, выносливостью и высокой пригодностью к ремонту. Для экономии горючего машина оснащена распределителем гидравлических потоков. Их работу можно регулировать при помощи электронного управления.

Ходовая часть представлена передним и задним мостами. Они приводятся в действие при помощи карданных валов. Оба моста оснащены поперечной блокировкой дифференциала.

Характеристики модели включают:

  • мощность – 626 л. с.;
  • емкость топливного бака – 1150 л;
  • вместительность бункера – 32000 =кг;
  • радиус разворота – 7,95 м;
  • масса – 22 т.

Кабина признана одной из лучших в категории «комфортабельность». Водитель получает возможность управлять машиной при помощи цветного сенсорного дисплея и удобного подлокотника.

Свеклоуборочный комбайн Ропа – параметры и возможности

Модель Ropa euro-Tiger V8-4 – одна из наиболее популярных машин немецкого производителя техники. Она оснащена надежным дизельным мотором Mercedes-Benz. При копке этот двигатель вращается до 1250 об/мин. Это позволяет использовать свеклоуборочную машину для работы на участках с твердым грунтом.

За привод движения отвечает гидростатический бесступенчатый привод и 2-скоростная механическая КПП.

Модель оснащена фирменным образчиком Ropa Micro-Topper. Этот механизм гарантирует качественную уборку головок свеклы без ботвы. Для этого он копирует форму и размеры каждого плода, и подстраивается под него для сбора последующих головок свеклы. Таким образом, техника не срезает ботву слишком низко, что позволяет долго хранить собранный урожай.

Параметры модели включают:
  • мощность – 598 л. с.;
  • емкость топливного бака – 1380 л;
  • вместительность бункера – 40000 кг;
  • радиус разворота – 8,15 м;
  • масса – 23,5 т.

Кабина свеклоуборочного техники комплектуется удобным сиденьем, информативной сенсорной панелью и подлокотником. В ней также находятся 2 электрические розетки для нужд водителя

Свеклоуборочный комбайн WIC – характеристики модели

Прицепной комбайн WIC 2300 предназначен, главным образом, для уборки сахарной свеклы. Машину можно использовать не только на суглинистой, но и на песчаной почве. Эффективность модели от этого не ухудшается.

В конструкции свеклоуборочной машины включена система регулировки зоны защемления. Она дает возможность собирать целые головки свеклы, срезая ботву в пределах оптимальных размеров.

Шнековый очиститель модели ВИК дает широкие возможности по регулировке. Оператор может настроить скорость его вращения, зазор между вальцами и угол наклона. При необходимости механизм очень просто перевести на интенсивную очистку для работы в условиях влажной почвы.

Параметры свеклоуборочной машины включают:

  • необходимая мощность трактора – 170 л. с.;
  • вместительность бункера – 3000 кг;
  • количество охватываемых рядов – 4–6;
  • радиус разворота – 5 м;
  • масса – 8,6 т.

Для использования этого прицепного свеклоуборочного комбайна гидравлическая система трактора должна перекачивать не менее 114 л масла в минуту.

Свеклоуборочный комбайн СКЕМ 3 – преимущества машины

Эта советская прицепная машина предназначалась для уборки свеклы с трактором КДП-35. Модель выпускалась на нескольких заводах в СССР с 1950 по 1964 года.

Среди преимуществ этой свеклоуборочной модели выделялись скромные габариты, небольшой вес и маневренность. Ее можно было использовать в паре с тракторами невысокой мощности, что делало машину практически универсальной.

Для использования свеклоуборочного комбайна требовалось двое человек – комбайнер и штурвальный. Рабочий органы машины приводились в действие при помощи вала отбора мощности трактора. При необходимости комбайнер мог настроить положение подъемников ботвы и подкапывающих лап.

Параметры комбайна включали:

  • скорость работы – 0,25–0,4 Га/ч;
  • ширина междурядья для обработки – 44,5 см;
  • длина – 5,61 м;
  • ширина – 3,82 м;
  • высота – 2,44 м;
  • масса – 2,5 т.

Среди минусов этой советской свеклоуборочной модели выделялась ненадежность органов для обрезки ботвы. Из-за этого собранный урожая приходилось оставлять в поле для последующей ручной обработки.

Свеклоуборочный комбайн Кляйн – комплектация модели

В числе популярных моделей этого бренда выделяется свеклоуборочный комбайн Kleine SF-10. Эта самоходная машина используется преимущественно для сбора сахарной свеклы. В число ее преимуществ входит надежность, маневренность и способность работать на участках под наклоном.

Для сбора урожая в конструкции установлены вибрационные копачи. После сбора головки свеклы по транспортировочной ленте поступают в систему очистки. После этого чистая свекла со срезанной ботвой отправляется в кузов грузового автомобиля.

Важным достоинством комбайна считается высокая скорость его работы. Это позволяет использовать свеклоуборочный комбайн на особо крупных по площади участках.

Характеристики машины включают:
  • мощность – 374 л. с.;
  • емкость топливного бака – 610 л;
  • вместительность бункера – 10000 кг;
  • радиус разворота – 6 м;
  • масса – 17 т.

Модель оборудована усиленной силовой рамой, что позволяет ей выдерживать столкновения с небольшими твердыми предметами. Удобный сенсорный дисплей дает оператору возможность полностью контролировать состояние всех рабочих механизмов, не отвлекаясь на диагностику.

Свеклоуборочный комбайн КС-6Б – особенности и параметры

В базовую комплектацию этой модели входит надежный отечественный двигатель ЯМЗ-236 ДК. Он выделяется низким расходом горючего, простотой в обслуживании и ремонте. Еще одно достоинство мотора – это его неприхотливость к качеству горючего.

Скорость работы свеклоуборочного комбайна составляет 1–3 Га/ч. По этому параметру отечественная машина повторяет своего ближайшего конкурента – комбайн Торум. Продолжительность полной разгрузки бункера модели КС-6Б составляет 1 мин.

Модель КС-6Б оснащена системой качественной очистки свеклы. Благодаря своей продуманной конструкции она способна справиться с обработкой головок, длительное время пребывающих в мокром грунте.

Параметры комбайна включают:

  • мощность – 185 л. с.;
  • емкость топливного бака – 250 л;
  • вместительность бункера – 3700 кг;
  • радиус разворота – 5 м;
  • масса – 11,8 т.

Машина комплектуется удобной кабиной, дающей оператору широкий радиус обзора. Внутри кабины расположено удобное сиденье, системы отопления и вентиляции, а также лампа освещения для работы ночью.

sadovaja-tehnika.com

Большая кошка с мягкими лапками

Собранные британским концерном CTM Harpley Engineering, расположенным в Норфолке, Tiger 5 и Tiger 6 — это модельный ряд свеклоуборочных комбайнов Ropa, трехосных громадин с шинами увеличенной ширины, системой стабилизации, бесступенчатой трансмиссией и двигателем с системой очистки SCR.
Первое отличие между двумя «кошками» — это двигатель. Tiger 5, укомплектованный рядным шестицилиндровым 15,6-литровым турбодизелем Mercedes, который выдает 460 кВт / 617 л. с., чуть мощнее, чем Tiger V8-4 (440 кВт / 590 л. с.), отличается массой инноваций и вмещает до 30 т свеклы.

Дополнительная ширина рядной шестерки двигателя OM473LA от Mercedes-Benz, удовлетворяющего стандарту Stage IV, обусловила размещение радиатора над двигателем, а масляного радиатора — слева от него. Оба агрегата имеют автоматическое реверсирование вентиляторов

Для новичка Tiger 6 «сердце» разрабатывал концерн Volvo. Модель TAD1643VE‑B, 565 кВт / 770 л. с., шестицилиндровый, с рабочим объемом 16,1 л, максимальный крутящий момент 3260 Н·м, число оборотов двигателя при копке — 1100 об/мин до макс. 1650 об/мин в автоматическом модусе, индикатор расхода топлива в л/га и л/ч на терминале.

Вряд ли вы споткнетесь об Tiger 5 и 6 случайно. Ярко‑желтые, почти 15 м длиной, 4 м высотой и 33,5 т весом, на шести колесах — их трудно не заметить. Итак, представляем вашему внимаю Tiger 5.

Мощность от бесступенчатой коробки передач передается по карданам ко всем трем осям комбайна. Эта раздаточная коробка работает на задние мосты

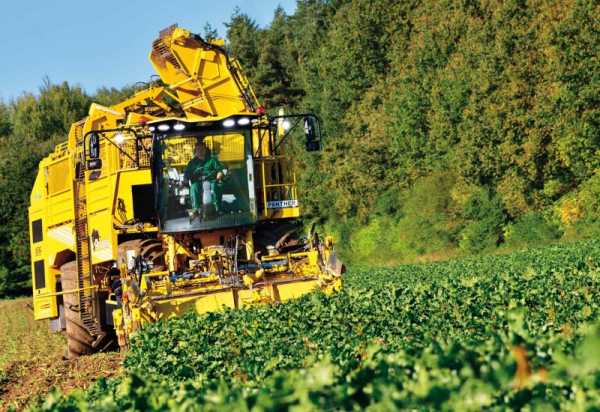

Начнем с шасси. У меньшей, чем Ropa, модели Panther были система самовыравнивания и активная компенсация крена; теперь этот функционал перешел к трехосному Tiger 5. В Ropa говорят, что раскачивание рабочей платформы уменьшилось на 33 % при большей, по сравнению с предыдущим комбайном Tiger, скорости движения. Теперь ботвоподъемный и теребильный узлы могут работать более согласованно. Машина имеет три неразрезных моста и шарнирное сочленение рамы. Вертикальное перемещение каждого колеса контролируется соединенными между собой стабилизирующими цилиндрами. Когда одно колесо Tiger перемещается вверх, копируя профиль земли, масло его гидроцилиндра вытесняется в два других цилиндра на противоположной стороне шасси, заставляя их штоки выдвигаться; в результате машина раскачивается меньше. Такая конструкция, плюс датчики и электронная система управления, позволяют шасси выравниваться на склонах; по заявлениям представителей Ropa, уклоны порядка 10 % сглаживаются системами комбайна автоматически без каких‑либо проблем.

Все устройства передачи привода находятся в задней части комбайна. Во‑первых, двигатель — это удовлетворяющий стандарту Stage IV Mercedes‑Benz OM473LA, использующий технологию SCR с AdBlue и развивающий максимальный крутящий момент 2990 Н·м. Этот агрегат действительно шире, чем предыдущий V8, так что радиатор перемещен над двигателем и обслуживается через бункер. И радиатор, и охладитель моторного масла имеют свой собственный вентилятор, который, чтобы свести к минимуму риск засорения, начинает вращаться в противоположную сторону каждый раз, когда бункер опорожняется. В Tiger 5 применяется обновленный топливный фильтр с интегрированным электрическим насосом, который может выдавать предупреждения о необходимости обслуживания. Для лучшей экономии в поле двигатель работает на 1125 об/мин; на дороге же скорость 40 км/ч может быть достигнута при 1195 об/мин; при этом в зависимости от нагрузки возможно автоматическое увеличение частоты вращения двигателя до 1650 об/мин.

Шарнир сочленения теперь расположен вертикально и сдвинут назад, освобождая место для более широких передних шин. Турбины и заслонки позаимствованы у серии Panther

Мощность двигателя передается на колеса через бесступенчатую коробку передач с двумя диапазонами, разработанную совместно Ropa, Omsi и Bosch‑Rexroth. Она основана на трех гидрообъемных моторах и планетарных редукторах; один из моторов выключается/включается с помощью работающего в масле многодискового сцепления, и только два из них используются на транспортных работах. При значении до 1220 об/мин скорость движения в поле доходит до 17,5 км/ч, а на дороге — до 40 км/ч; все это происходит без переключения передач. Мощность от автоматической коробки передается непосредственно на карданные валы, через раздаточную коробку к мостам Tiger. Чтобы совладать с весом и обеспечить приемлемое давление на грунт, установлены еще более широкие шины: передняя пара — 800/70 R38, а четыре задних — 1050/50 R32.
В блоке очистки Tiger 5 используются три турбины, высоту заслонок которых теперь можно регулировать с дисплея кабины индивидуально. Для того чтобы справиться с потенциалом мощности этой машины, ширина кольцевого элеватора теперь составляет 1,0 м — на 100 мм больше, чем в предыдущих моделях.

Каждая ось комбайна имеет выравнивающие цилиндры с обеих сторон. Их гидравлическое соединение позволяет компенсировать продольные и поперечные наклоны кузова

Вместимость бункера Tiger 5 гарантирует объем не менее 43 м3, или приблизительно 30 т. Для увеличения вместимости его чуть расширили и сделали переднюю панель наклонной. Сварной пол бункера был изменен, панели пола легко открываются после вынимания штифтов. Два ультразвуковых датчика внутри контролируют наполняемость, а также могут измерять урожайность; в планах компании — обеспечить передачу данных об урожайности через ISOBUS, что может использоваться в системах управления хозяйством или подрядной организации. Выгрузной транспортер бункера стал длиннее и теперь может складываться в трех местах; ширина его — 2,0 м (на 200 мм уже, чем у Tiger V8‑4), но производитель говорит, что эти изменения помогут значительно упростить выгрузку на ходу. Скорость выгрузки впечатляет — 30 т свеклы могут быть заложены в полевой бурт приблизительно за 50 секунд.

Выгружающий элеватор теперь имеет три секции для большей гибкости при разгрузке. Его ширина уменьшена до 2,0 м, но бункер емкостью 30 т может быть опорожнен меньше чем за одну минуту

Теперь о кабине Tiger. Вслед за системой контроля крена и самовыравниванием она также была позаимствована у младшей модели, Panther, хотя заимела ряд модных новинок, соответствующих флагманскому статусу: сенсорный дисплей, консоль управления справа и модернизированный центр управления выгрузкой слева. Центральный элемент интерьера — 12,1‑дюймовый дисплей R‑Concept с Wi‑Fi‑интерфейсом, обеспечивающий оператору доступ к всевозможным параметрам работы комбайна через приложение в смартфоне. Установки производятся посредством сенсорного экрана или с помощью «крутилок», получивших соответствующие названия R‑Direct и R‑Select. Левая сторона экрана отображает настройки ботвоподъемника, блока очистки, бункера и так далее. Средняя — по- казывает число оборотов двигателя, скорость движения, обороты турбины и другие данные, в то время как правая сторона экрана может быть настроена по усмотрению пользователя.

Правосторонний пульт управления связан с главным экраном, поэтому когда вы, скажем, нажимаете на переключатель освещения, на экране всплывают все варианты освещения. Здесь имеется кнопка, позволяющая в одно касание переводить комбайн из рабочего положения в транспортное, автоматически и последовательно убирая шнек бункера и складывая выгрузочный элеватор. Элементы управления выгрузкой встроены в левый подлокотник, можно запомнить два различных режима высоты выгрузки с бесступенчатым управлением скоростью выгрузочного элеватора.

Совершенный дизайн кабины серии R позаимствован у младшей модели, Panther. Главные ее особенности — 12,1‑дюймовый дисплей R‑Concept (слева) и переработанная панель переключателей и контроля выгрузки с бесступенчатой регулировкой скорости (справа)

Дополнительные подробности
- Tiger 5 может поставляться с шести‑, восьми‑ или девятирядным копателем PR2h, в зависимости от того, какой вариант ботвоудалителя применен.
- 12 ультразвуковых датчиков формируют дополнительную систему дистанционного управления.
- Светодиодные лампы обеспечивают великолепное освещение.
- Набор инструментов и бак для чистой воды удобно размещены вдоль борта моторного отсека, есть отдельная зона для хранения деталей.

Итак: Tiger 5 обеспечен большей, чем у Tiger V8‑4, мощью и вдобавок оснащен рядом сложных систем: системой продольной и поперечной стабилизации и бесступенчатой трансмиссией.

Текст и фото:
Готтфрид Айкель,
Зенке Шульц

agroreport.ru

История предприятия | Свеклоуборочная техника РОПА

Машиностроительная компания ROPA Fahrzeug-und Maschinenbau GmbH является лидером в области производства и продаж свеклоуборочной техники и комплектующих. Фирма была основана в 1986 году, но история развития техники, впоследствии ставшей известной под брендом ROPA, началась в далеком 1972 году, когда 25-летний сын мелкого фермера из Баварии, Герман Пайнтнер сконструировал из подержанных деталей свой первый самоходный свеклоуборочный комбайн.

Этот шестирядковый «гигант» с бункером объемом 20 тонн стал главной темой для обсуждения средивозделывателей сахарной свеклы, и в буквальном смысле сделал Зиттельсдорф центром паломничества аграриев.

Смелость и инновационность конструкторских идей Германа Пайнтнера, не имевшего никакого технического образования, поражала. Тем не менее, смелое упорство в достижении поставленной цели увенчалось успехом уже в 1974 году. Именно тогда были проданы первые несколько единиц техники Германа Пайнтнера и он с партнером г-ном Рокермайером отважился на мелкосерийное производство свеклоуборочных машин.

На сегодняшний день бренд ROPA, являющийся слагаемым из двух фамилий Rockermeier & Paintner, известен на весь мир как гарант качества, надежности и современных технологий. За более чем 40-летний период существования свеклоуборочная техника ROPA претерпела ряд колоссальных изменений и в итоге по праву заняла лидирующие позиции на сельскохозяйственном рынке. Техника ROPA известна не только на родине в Германии, но и по всему миру, благодаря тому, что филиалы ROPA существуют практически в каждом уголке земного шара, где возделывают сахарную свеклу: центральная Европа, Россия, Украина, Китай, США, Великобритания, Турция.

Дочернее предприятие в России — ООО «РОПА Русь» — существует с 21 июля 2004 года. Для  расположения производства была выбрана наиболее удачная географическая зона — Липецкая область, Центрально-Черноземный район, где производится около 70% свеклы России. Первый комбайн тогда еще никому неизвестной на российском рынке марки ROPA был завезен из Германии в хозяйство ЗАО «Раненбург-комплекс», руководителем которого является Быков Петр Иванович. Комбайн уже в первый сезон показал себя с наилучшей стороны (наработано свыше 10 000 га свеклы), но, как и любая техника, требовал сервисного обслуживания. Немецкий завод — производитель ROPA Fahrzeug-und Maschinenbau GmbH своевременно отреагировал на эту проблему. Таким образом  зародился тесный контакт, и, впоследствии, было принято решение открыть российское представительство компании ROPA.  Интерес к технике ROPA со стороны фермеров подтверждается цифрами: оборот компании за первые 3 года с момента основания фирмы вырос вдвое.  В 2007 году был подписан двусторонний договор о строительстве завода ROPA в пос. Рощинский, расположенном в новой экономической зоне Центрально – черноземного района с дальнейшими перспективами развития  направления сбыта, и организации производства и сборки техники ROPA. На сегодняшний день завод ROPA в России – это 2020  м² полностью укомплектованного современного логистического центра,  монтажный цех площадью 3000 м², удобные офисные помещения, развитая дилерская сеть по всей России.

ropa-rus.com

Обзор свеклоуборочного комбайна Ropa Euro Tiger

11.07.2018

Известным представителем самоходных почвосберегающих устройств сельскохозяйственного предназначения является комбайн свеклоуборочный Ropa Euro Tiger. В нем внедрены все инновационные разработки, добытые в практическом использовании техники подобного рода.

При изготовлении агрегата применялись современные технологии, благодаря которым все детали устройства подогнаны друг под друга с максимальной точностью. Точность в комплектации стала гарантией высокого качества всех рабочих узлов спецтранспорта.

Характеристики свеклоуборочного комбайна Ropa Euro Tiger

Комбайн свеклоуборочный Ropa Euro Tiger весьма экономичен и отличается высокой степенью надежности. Бункер устройства рассчитан на вместимость до двадцати пяти тонн, его объем составляет сорок метров квадратных. Такие условия позволяют повысить суточную производительность агрегата, сберечь затраты на транспортировку, соответственно, на заработные платы и топливо. Кроме того, данная модель техники создает минимальную нагрузку на рабочую поверхность, уменьшает расход на подготовительные работы перед следующим посевом. Само транспортное средство специального назначения, как правило, используется для обработки больших полей с корнеплодами.

Двигатель, которым оборудован комбайн свеклоуборочный Ropa Euro Tiger, работает от дизельного топлива. Управление им осуществляется в электронном режиме, при этом, на терминале отражается количество расходуемого топлива. Бак может вместить до 1,440 литров горючего, также имеется особое приспособление для отдельной заправки. Трансмиссия, исполняющая многочисленные функции, оборудована бесступенчатым гидростатическим приводом и двухскоростной механической коробкой. Основными функциями трансмиссия являются: выкорчевывание урожая, регулирование загрузки относительно третей оси, езда в автоматическом режиме и прочие.

Широкие возможности уборки свеклы с комбайном Ropa Euro Tiger

Свеклоуборочный комбайн Ропа может быть дополнительно оснащен устройством для двухстороннего выброса ботвы. Таким образом, можно значительно упростить начальный этап работы или применять устройство во время обкапывания всего поля. Кроме того, данное устройство дает некоторые дополнительные преимущества. К примеру, благодаря двухстороннему выбросу ботвы повышаются общие показатели производительности, уменьшается холостой пробег спецмашины и сама ботва из-за отсутствия корчевой гряды распределяется равномерно.

Отдельного внимания заслуживает кабина данной модели. Дело в том, что свеклоуборочный комбайн Ропа оборудован звукоизолированной кабиной. Ее застекление слегка затемнено, а сами стекла округлой формы. Внутри рабочее место обогревается (по мере необходимости), присутствует здесь и контроль климата с вентиляцией. Такие устройства помогают оператору регулировать температуру в кабине, что благоприятствует успешному и комфортному проведению рабочих операций. К прочим достоинствам кабины можно отнести еще воздушно-подпружиненное сиденье, систему круиз-контроля и функцию автопилота.

Свеклоуборочный комбайн Ropa Euro Tiger обладает большим количеством положительных характеристик. Одной из них является, как уже говорилось, функция равномерного разброса ботвы. Прочное и весьма надежное приспособление для корчевания осуществляет задачу с максимальной чистотой и эффективностью. Оптимизация процесса очистки стала возможна благодаря взаимосвязи регулировок по оборотам турбин и вальцов. Характерно, что бункер достаточно большого объема разгружается с очень высокой скоростью. Вес комбайна распределен на широкие шины и все три оси, что создает минимум нагрузки на почву.

autopoisk24.net

Отправить ответ

avatar
  Подписаться
Уведомление о
