Роботы в промышленности: Роботы в промышленности — их типы и разновидности / Блог компании Top 3D Shop / Хабр

Роботы в промышленности — их типы и разновидности / Блог компании Top 3D Shop / Хабр

Содержание

Что это?


Это статья об индустриальном применении робототехники. Применение роботов в промышленности началось, по историческим меркам, не так давно — чуть больше, чем полвека назад, но сейчас уже мало какое производство можно представить себе без автоматических линий, без стальных манипуляторов и зорких стеклянных зрачков роботов — эти железные ребята прочно вошли в большинство производственных процессов и уходить не собираются.

Несмотря на такое обширное, почти повсеместное распространение роботов, лишь специалисты в полной мере представляют себе весь спектр их возможностей. В этой статье мы приоткроем дверь в мир промышленной робототехники для широкого круга читателей: опишем некоторые разновидности производственных роботов и сферы их применения. Нельзя объять необъятное в одной статье, но, если читателям будет интересно, мы обязательно продолжим.

Так какие они бывают — роботы?


Есть несколько классификаций промышленных роботов: по типу управления, по степени мобильности, по области применения и специфике совершаемых операций.
По типу управления:

Управляемые роботы: требуют, чтобы каждым их движением управлял оператор. В силу узости областей применения распространены мало. Да и не совсем роботы.

Автоматы и полуавтономные роботы: действуют строго по заданной программе, зачастую не имеют сенсоров и не способны корректировать свои действия, не могут обойтись без участия рабочего.

Автономные: могут совершать запрограммированный цикл действий без участия человека, согласно заданным алгоритмам и корректируя свои действия по мере необходимости. Такие роботы способны полностью перекрыть поле деятельности на своем участке конвейера, без привлечения живой рабсилы.

По функциям и сфере применения:

Роботы разделяются по назначению и исполняемым функциям, вот лишь некоторые из них: промышленные роботы бывают универсальные, сварочные, машиностроительные, режущие, комплектовочные, сборочные, упаковочные, складские, малярные.

Это далеко не полный перечень: количество всевозможных вариантов постоянно растет и все перечислить невозможно в рамках одной статьи. Можно лишь с уверенностью сказать о том, что вряд ли найдется такая область человеческой деятельности, где роботы не смогли бы сделать труд человека более творческим, взяв всю монотонную и опасную часть работы на себя.

Другие методы классификации

У каждой энциклопедии, каждого справочника и каждого производителя своя классификация и типология роботов. Что и не удивительно — зачастую она определяется сугубо специфическими нуждами и частным подходом того, кто её составляет.

Помешает ли это нам рассмотреть некоторые образцы и понять — что же они умеют? Нет конечно. Поехали.

Рассмотрим образцы


Среди промышленных роботов выделяется продукция таких известных фирм, как Kuka, Fanuc, Universal Robots, некоторые образцы которых мы рассмотрим чуть ниже.

KUKA KR QUANTEC PA Arctic


KUKA KR QUANTEC PA — один из лучших роботов-палетоукладчиков на рынке. KUKA KR QUANTEC PA Arctic — его модификация, робот функционирующий при экстремально низких температурах. Он создан для работы преимущественно в морозильных камерах, при температурах до -30 °C. Электронные и механические части аппарата не нуждаются в защите от мороза, снега, инея, а также не выделяют излишнего тепла. Радиус действия манипулятора модификации Арктик, как и у стандартного KUKA KR QUANTEC PA, составляет 3195 мм, а полезная нагрузка — до 240 кг. Аппарат идеален для применения в пищевой промышленности и в условиях крайнего севера. Кроме составления штабелей из паллетов, робот может выполнять и другие манипуляции, ведь точность его движений, а точнее говоря — стабильность повторяемости позиционирования, составляет 0,06 мм.

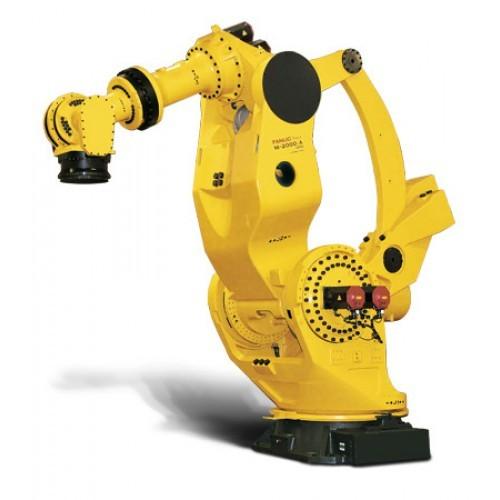

FANUC M-2000iA/1200

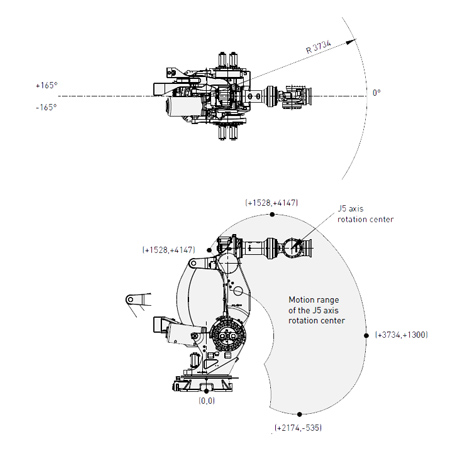

FANUC M-2000iA/1200 — пятиосевой грузоподъемный робот поднимающий до 1200 кг и перемещающий этот груз на расстояние до 3,7 м — идеален в качестве погрузчика, так как работает без участия человека, что практически сводит к нулю опасность травматизма. Работает при температурах 0°C — +45 °C. Стабильность повторяемости — 0,03 мм.
Крайне прочный аппарат.

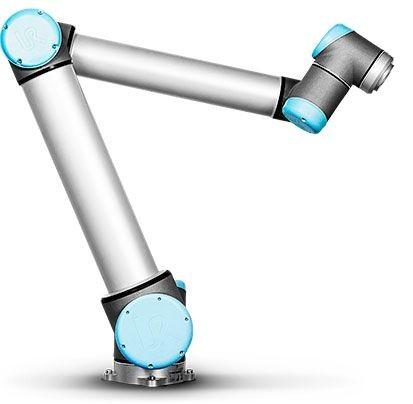

Universal Robots — UR10

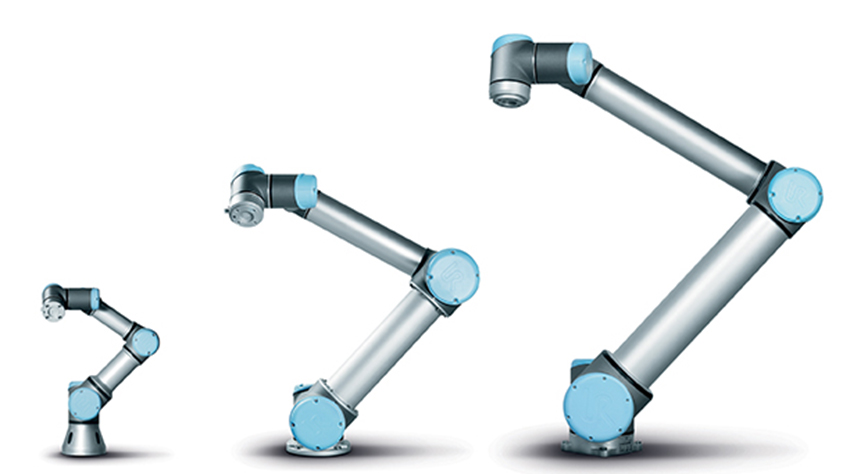

UR10 — самый крупный из манипуляторов Universal Robots и это коллаборативный робот, проще говоря — он создан для работы с другим оборудованием и помощи в работе человеку.
Манипулятор модели UR10 имеет радиус действия 1,3 м и поднимает груз до 10 кг. Его можно использовать с сельскохозяйственным, фармацевтическим, технологическим и многим другим оборудованием. Компактно размещается на рабочем месте человека, чтобы стать ему “третьей рукой”, легко программируется и быстро настраивается.

UR10 умеет завинчивать, клеить, сваривать и паять, производить литьевые и сборочные работы.

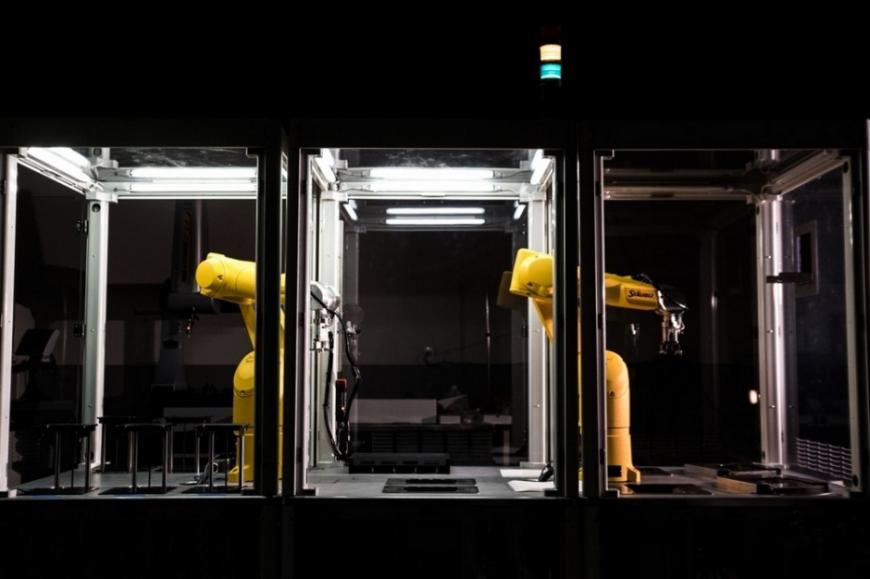

Также роботы Universal Robots применены в проекте Voodoo Manufacturing: Project Skywalker компании Medium Corporation — это фабрика 3D-печати, многие операции на которой выполняют именно роботы-манипуляторы. Такие действия, как замена платформ для печати, сбор и складирование готовых изделий больше не требуют неустанного внимания персонала.

Особенно интересны универсальные роботы, так как именно они, в силу своего назначения, снабжены наиболее адаптивными системами управления.

Rethinkrobotics

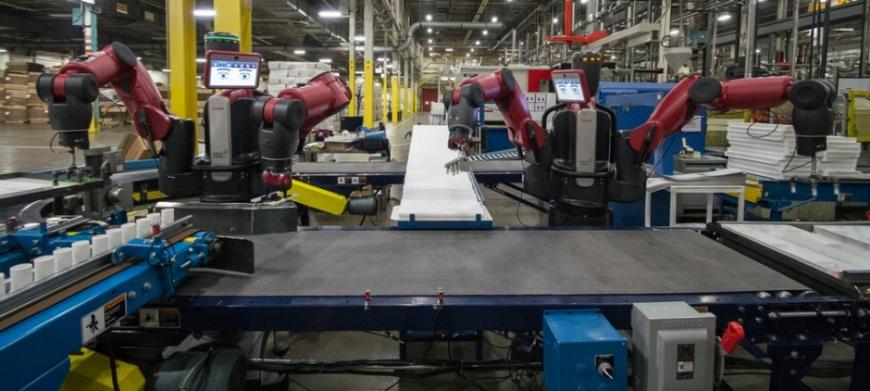

Это такие роботы, как Baxter и Sawyer производства Rethinkrobotics.

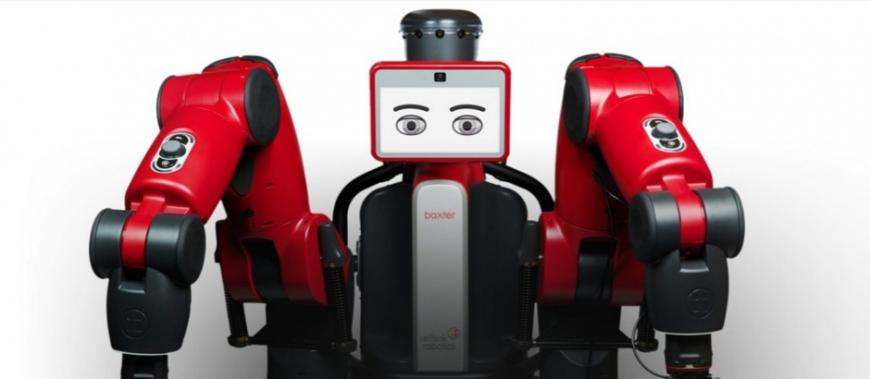

Baxter — многофункциональный робот с двумя манипуляторами и системами обратной связи и самообучения.


Его 7-осевые манипуляторы способны почти на всё, на что способна рука человека, в том числе — имеют обратную связь и могут контролировать прилагаемые усилия. Это, плюс ещё особенности дизайна, делают Бакстера безопасным для живых рабочих — его рабочее место не нуждается в ограждении, да и вообще — места он занимает немного, что здорово экономит пространство в цеху. Пара бакстеров способна успешно работать вместе.


Бакстер интересен еще и тем, что не требует тщательного подробного программирования каждого своего действия — “учить” его можно не только через интуитивно понятное визуальное приложение, но и прямо на рабочем месте — повторяя показанные движения он запоминает их и применяет в дальнейшем.

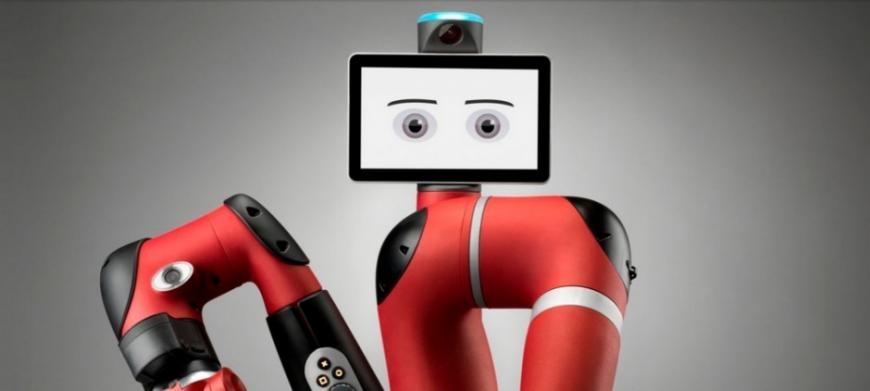

Sawyer — “младший брат” Бакстера — удивительно компактный и легкий робот-манипулятор, он весит всего 19 килограмм и может быть установлен почти где угодно, не занимая при этом много места.


Точность действий Сойера доходит до 0,1 мм, что позволяет использовать его в сотнях видов комплектовочных, сборочных и других конвейерных работ.

Оба робота легко переобучаются для выполнения новых функций даже без применения традиционного программирования и столь же просто перемещаются с одного рабочего места на другое.

Гибридное производство

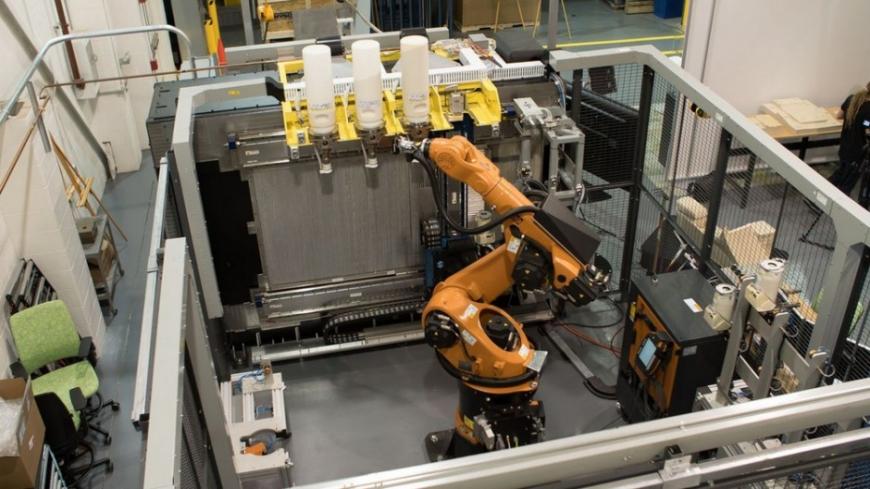

Stratasys Infinite-Build 3D Demonstrator

Очень интересным представляется подход компании Stratasys, которая создала промышленный аппарат нового типа — гибрид робота и 3D-принтера.


Конечно, любой 3D-принтер обладает признаками робота, но тут — это совершенно традиционной формы роботизированный манипулятор, имеющий в том числе и функцию FDM-печати. Stratasys Infinite-Build 3D Demonstrator предназначен, прежде всего, для авиационного и космического производства, в котором так важна его способность производить печать на вертикальных поверхностях неограниченной площади, в соответствии с концепцией “infinite-build” — “бесконечное построение”. С работой над проектом связаны такие монстры, как аэрокосмический гигант Boeing и автоконцерн Ford, которые предоставили Stratasys спецификации по необходимым характеристикам получаемых изделий.
Восьмиосевой механизм манипулятора, обилие специально разработанных композитных материалов для печати, традиционно высокое качество изготовления — все говорит нам о том, что у этого аппарата и его потомков большое будущее.

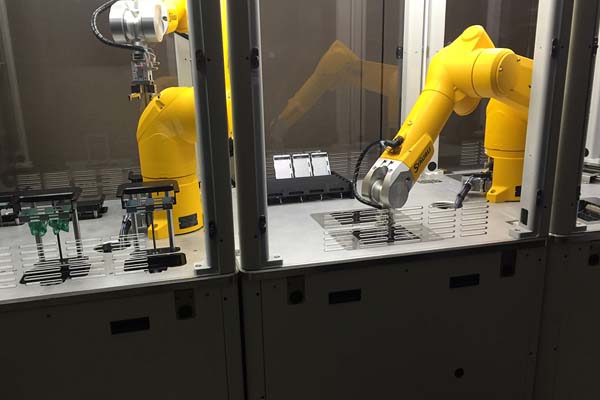

3D Systems — Figure 4


Figure 4 компании 3D Systems — модульная робототехническаяя система для автоматизации стереолитографической 3D-печати, ни больше, ни меньше.
Это целый автоматический комплекс, который способен производить новые изделия каждые несколько минут — в отличие от нескольких часов на обычных SLS-принтерах.
Кроме того, в цикл уже включены и такие этапы, как промывка, отделение поддержек и дозасветка, а не только первичная экспозиция. Все это Figure 4 делает сам, без вмешательства оператора в процесс работы.

Благодаря модульности, на основе Figure 4 можно создать достаточно крупные автоматические линии, используя стандартные компоненты.


Этот комплекс был представлен общественности в этом году, на выставке The International Dental Show в Кёльне, как и новый 3D-принтер ProJet CJP 260Plus — полноцветный 3D-принтер предназначенный для анатомического моделирования медицинских изделий и быстрого прототипирования любых промышленных образцов.

Принтер также роботизирован — снабжен системой автоматической загрузки, удаления и переработки печатного порошка.

Можно с уверенностью сказать, что комплексный подход к 3D-печати — часть производственной культуры будущего. Он даст радикально новое сочетание скорости, точности, удобства и снижения себестоимости изделий.

Carbon — Carbon SpeedCell


Carbon SpeedCell — технологическое решение от компании Carbon, которое включает в себя новый 3D-принтер The M2, работающий по технологии CLIP, и финишинговый аппарат для стереолитографических распечаток Smart Part Washer.
CLIP — технология бесслойной стереолитографической печати, обеспечивающая скорость от 25 до 100 раз быстрее обычной SLS и новый уровень качества поверхности.

Система CLIP (Continuous Liquid Interface Production) позволяет получить невозможные ранее формы изделий требующие минимальной постобработки. Точных характеристик аппаратного комплекса производитель пока не предоставил, но сам подход уже радует — это почти готовое решение для любой мастерской, в которой требуется стереолитографическая печать.

DMG MORI — LASERTEC 65 3D


Аппарат сочетающий в себе несколько разных подходов к обработке деталей: это и классический фрезерный станок с программным управлением — пятиосевой и весьма точный, и лазерный режущий инструмент с теми же степенями свободы, и печатающий металлом 3D-принтер с технологией лазерного напыления. Сложно представить себе операцию, которую не смог бы произвести этот станок с металлической деталью. Гибридный подход: фрезеровка заготовки, наплавление недостающих деталей или печать с нуля и чистовая обработка — все операции могут произведены с деталью за один подход, в рамках одной заданной программы, без прерывания технологического цикла. Размер обрабатываемой и/или печатаемой детали составляет до 600 на 400 мм, а вес может быть до 600 кг.

Такое МФУ для работы по металлу уже многое изменило в культуре производства штучных и мелкосерийных изделий, а в ближайшее время подобный подход может распространиться и на серийное производство.

EOS — Additive Manufacturing


Компания EOS создала манипуляторы, которые способны производить различные операции, где требуется захват и перемещение детали. Разработки EOS в этой области основываются на наблюдениях за поведением животных, в частности — этот манипулятор создан по примеру хобота слона.

Такой робот-манипулятор может быть использован во множестве промышленных операций, как то: в транспортировке и упаковке, в перемещении деталей из одной рабочей зоны в другую, например — из 3D-принтера в камеру пост-обработки, чтобы исключить участие человека на этом этапе.

Вот так он устроен:

Также компания спонсирует и представляет проект Roboy — это мобильный гуманоидный робот, который способен выполнять любые движения свойственные человеку и служить помощником на производстве.


Concept Laser и Swisslog — M Line Factory
Известный производитель печатающих металлом 3D-принтеров, Concept Laser заключил соглашение с компанией Swisslog, их общий проект — M Line Factory, это система перемещения металлических 3D-печатных деталей между станками Concept Laser с помощью роботов Swisslog.

Компании продолжают совершенствование аппаратных комплексов для 3D-печати металлом. Роботизированные составляющие этих машин способны провести деталь через весь цикл — от загрузки проекта в память, до выхода готового изделия на склад, — без необходимости вмешательства оператора.

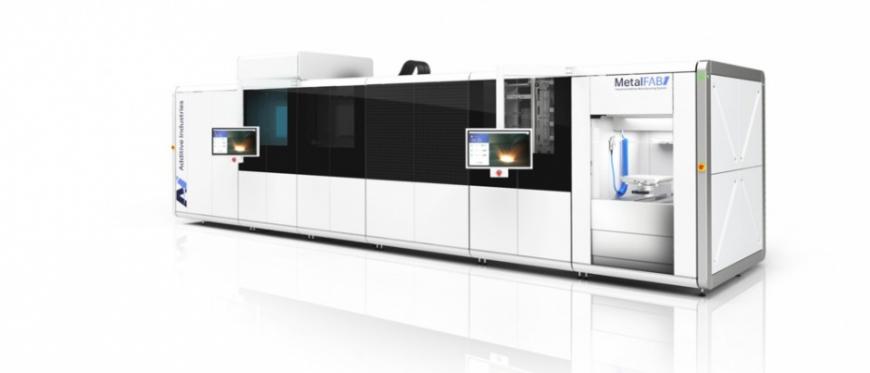

Additive Industries — The MetalFAB1


Единственная в своем роде установка — единая система для печати, транспортировки из рабочей камеры и хранения готовых деталей. Фактически — готовый цех металлической 3D-печати в одном корпусе.

Существуют роботы, которые способны выполнять функции сварочных и фрезерных станков c программным управлением.

А также такие, которые обслуживают традиционные фрезерные ЧПУ-станки, увеличивая их производительность.

Например, вот так это делает упомянутый выше Sawyer:

Выводы


Роботы в современной промышленности везде. Они в любом цеху и в любой области производства. И это нормально: роботы экономят деньги работодателей, а рабочих спасают от вредной и монотонно-отупляющей работы; роботы работают круглосуточно и безостановочно; роботы намного точнее живых рабочих — они не устают, у них не “замыливается глаз”, их сенсоры и системы позиционирования способны сохранять точность до сотых долей миллиметра.

Пока мы видим их еще не везде — многие производственные процессы скрыты от рядового пользователя, да и не особо интересны обычно, — но совсем скоро невозможно будет не замечать того, что подавляющая часть всех материальных благ производится умными машинами.

"

Хотите больше интересных новостей из мира 3D-технологий?

Подписывайтесь на нас в соц. сетях:


Подписывайтесь на наш телеграм-канал с отборными кейсами роботизации и автоматизации со всего мира: https://tglink.ru/easy_robotics

Промышленные роботы и выгоды их внедрения на производстве

В статье рассказывается о выгоде автоматизации производства, производителях роботов, а также об основных типах промышленных роботов и примерах их применения в различных отраслях.

Содержание

Перспективы применения

Одна из причин быстро нарастающей автоматизации труда — робототехника становится дешевле. За прошлое десятилетие цена роботов снизилась почти на 30%, на следующие 10 лет прогнозируется уменьшение их стоимости еще на 20—22%. Робототехника не только продолжает развиваться на крупных предприятиях, но и уверенно продвигается в область среднего и малого бизнеса.

Почти все ведущие производители робототехники теперь выпускают роботов-манипуляторов и коллаборативных роботов, предназначенных для МСП, но, что интересно, крупные промышленные компании тоже часто покупают их наряду с традиционными промышленными роботами.

Компании Changying Precision Technology, Mcdonald’s, Vanguard Plastics Corp и FANUC Robotics провели ряд практических исследований. Результаты показали, что:

  • роботы успешно заменяют людей и дешевле обходятся на производстве, чем работники;
  • каждый может заменить несколько десятков рабочих вместе взятых;
  • за 12-15 лет эксплуатации роботы не только окупают себя, но и увеличивают норму выработки продукции во множество раз.

Расчет конечной выгоды установки и эксплуатации робота из книги: Robotics application in flexible manufacturing systems: prospects and challenges in a developing country Bello S.K.

Финансовые реалии приведены зарубежные, но в общих чертах становится приблизительно понятен порядок сроков окупаемости.

Источник: politsturm.com

Основные преимущества

  • Снижение затрат на рабочую силу;
  • ускорение производственных процессов;
  • повышение точности и уменьшение брака;
  • экономия материала;
  • энергосбережение;
  • пониженная стоимость обработки;
  • совершенствование управления;
  • более низкая стоимость инвентаря;
  • гибкость при переходе на другой проект.

Производители промышленных роботов

Компаний по производству роботов очень много, рассмотрим некоторые из них.

Fanuc

Число установленных по всему миру роботов: 400 000 (данные 2018 года)

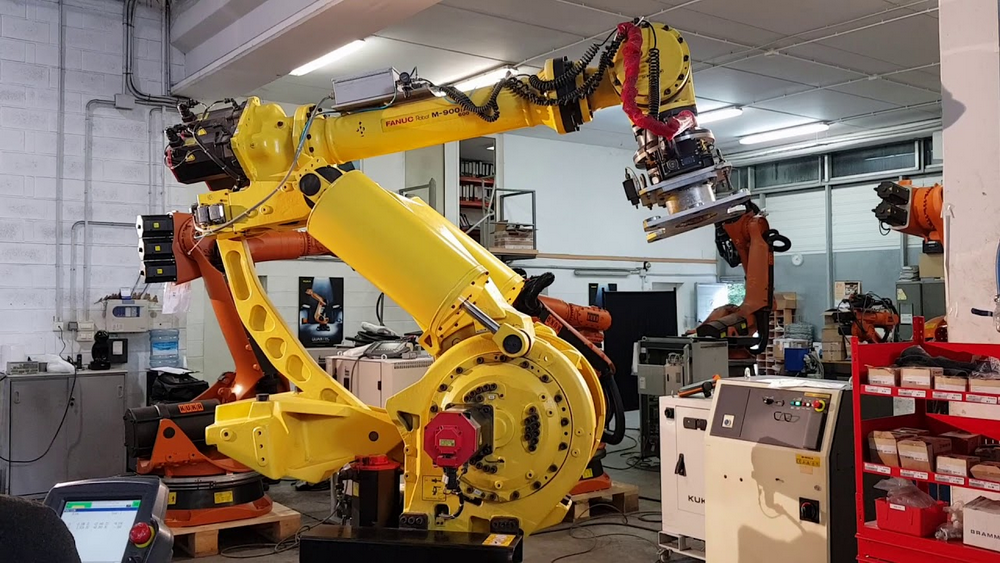

На фото: FANUC M900ia-600

Японская компания, специализирующаяся на автоматизации производства и крупнейший производитель промышленных роботов в мире, судя по количеству роботов-манипуляторов, установленных на заводах всего мира.

В прошлом году компания отметила производство своего 500-тысячного промышленного робота и расширяет ассортимент своей продукции, чтобы включать все новые типы роботов.

Ассортимент промышленных роботов FANUC очень велик: дельта-роботы, роботы для покраски, сварки, паллетирования, монтируемые сверху т. д.

Пример применения

Источник: fanuc.eu

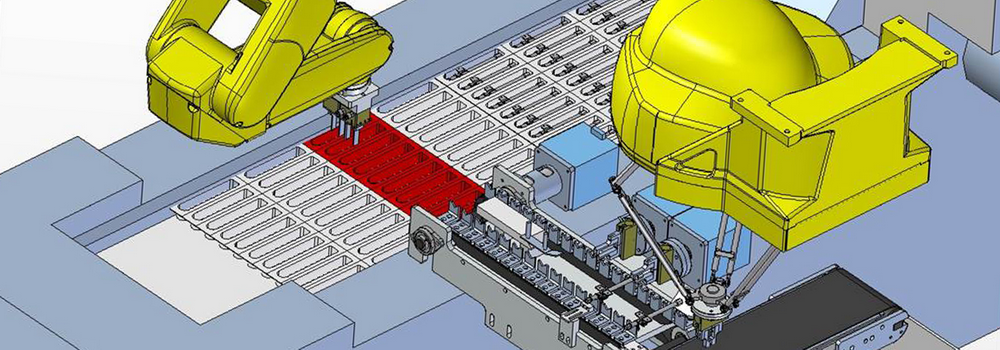

Компания Flexlink, создающая автоматизированные конвейерные системы, использует на новой линии для фармацевтических блистерных упаковок дельта-робота FANUC M-1iA в паре с шарнирным роботом LR Mate 200iD. Первый робот выравнивает положение неправильно ориентированных изделий, а также оценивает их качество (некачественное возвращает). Если все в порядке, кладет изделие на промежуточную ленту и выравнивает перед зоной сборки. Далее LR Mate 200iD укладывает изделия в упаковку. Скорость работы 60 штук в минуту.

Видео показывает широкий спектр решений промышленной автоматизации с использованием роботов FANUC: Обслуживание станка, укладка на поддоны (паллетизация), удаление лишнего материала с детали, точечная сварка и пр.

Hanwha

Hanwha HCR-5 cobot

Hanwha является одним из крупнейших конгломератов в Южной Корее. Производство роботов — лишь небольшая часть ее деятельности.

Ее коллаборативный робот  — первый в своем роде в Южной Корее. Коботы —  удачное решение для мелких производителей. Такие роботы стали популярны, потому что ими легче управлять, по сравнению с обычными промышленными, получая при этом те же преимущества. К тому же они дешевле в обслуживании.

Пример применения

HYRobotics HCR-5 подает шоколад.

Видео демонстрирует, как робот забирает обработанные детали у станка ЧПУ.

Kuka

Количество установленных по всему миру роботов: 80 000

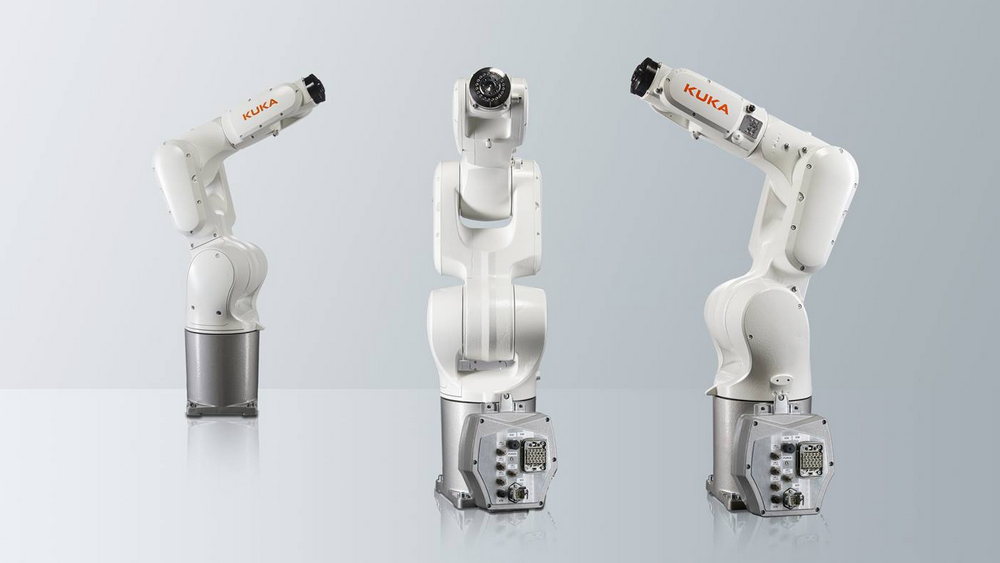

KUKA предлагает промышленных роботов в широком диапазоне, с различной грузоподъемностью и охватом. Их используют на самых разных производствах для выполнения операций по сварке, погрузке, паллетированию, упаковке, обработке, сборке и других.

Пример применения

Дуговая сварка с помощью роботов на заводе Gestamp.

Специалисты Gestamp производят рамы лестничного типа для автомобилей  Volkswagen. Завод Gestamp в Билефельде использует полностью автоматическую систему дуговой сварки от KUKA Systems, чтобы обеспечить высочайшее качество, надежность процесса и высокую производительность при минимальной потребности в рабочей силе.

Universal Robots

Количество роботов, установленных по миру: 20 000

Universal Robots — это датский производитель небольших гибких промышленных коллаборативных роботов.

Компания в свое время предложила много нового, а главное — возможность использовать более мелких и недорогих роботов, которых не требовалось отделять от работников-людей. В 2008 году появился первый UR5. В 2012 году был запущен второй робот — UR10. В 2015 году анонсировали UR3.

Фантастический успех Universal, вероятно, отчасти связан с тем, что ее робот был первым коботом в его нынешнем виде — автономным и работающим в сотрудничестве с людьми. Но что еще более важно — это превосходная конструкция, которой подражают другие производители роботов.

Пример применения

Робот UR на заводе Continental работает со станком с ЧПУ.

В 2016 году компания Continental приобрела несколько роботов UR 10 для автоматизации погрузки и разгрузки печатных плат и монтажа компонентов  Время перехода с одного режима обработки на другой сократилось вдвое, по сравнению с ручным трудом.

uFactory

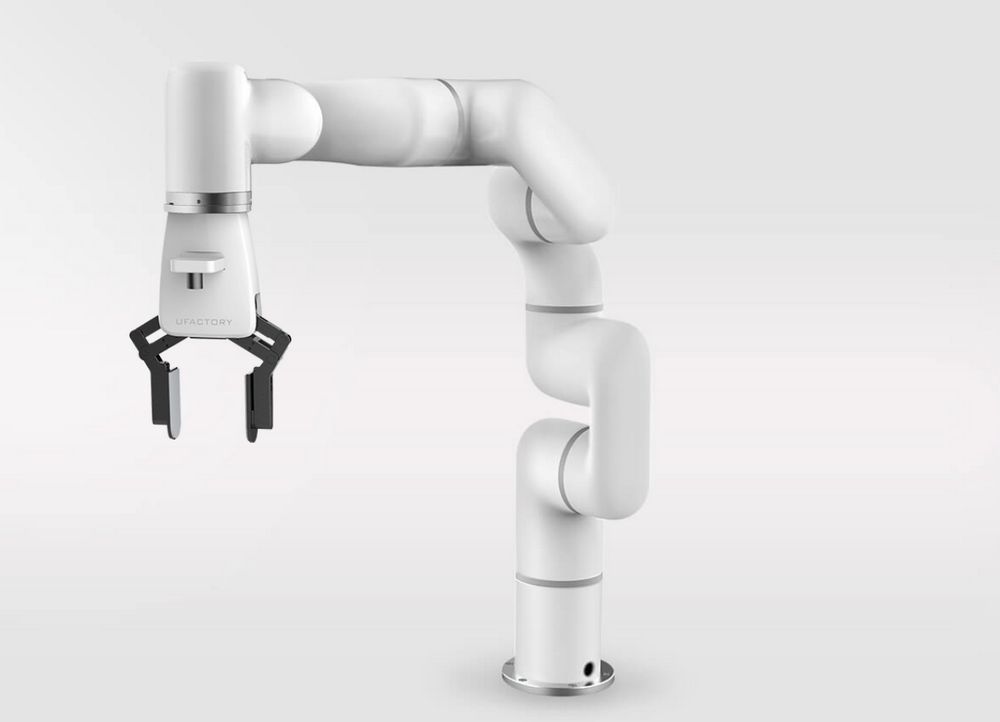

UFactory xArm

UFactory — китайский стартап. Выпустил настольных роботов-манипуляторов для обучения и малого бизнеса, экономичных и интуитивно понятных, среди них uArm Swift Pro — модель для образования и xArm System — линейка коботов для производства.

xArm выпускается в трех версиях: 5-шарнирный xArm 5 Lite, с грузоподъемность до 2 кг, более гибкий 6-шарнирный xArm6 (5 кг) и 7-шарнирный xArm 7, который перемещает груз до 3,5 кг.

Пример применения

Видео демонстрирует использование uArm Swift Pro для 3D-печати.

Применение промышленных роботов в различных отраслях промышленности

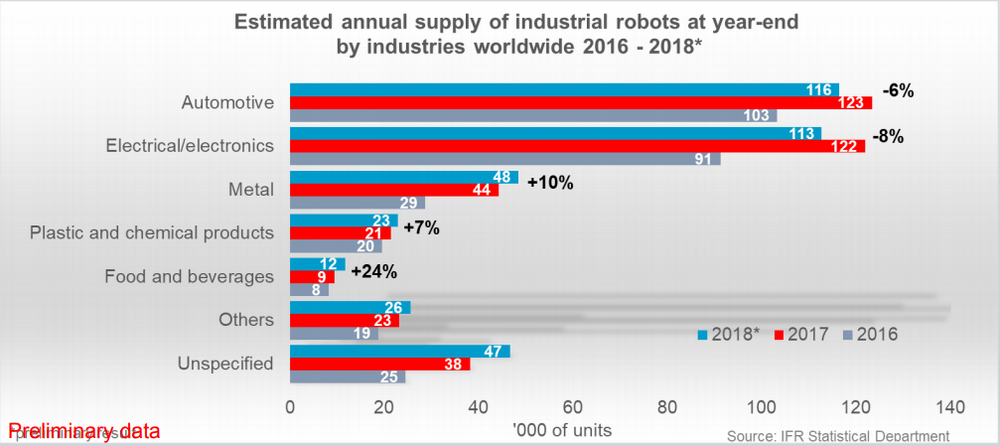

В апреле 2019 года International Federation of Robotics предварительно оценила уровень внедрения роботов на 2018 г. по отраслям во всем мире:

Автомобильная промышленность по-прежнему лидирует по внедрению робототехники. Вместе с электротехнической/ электронной отраслью они охватывают примерно 60% рынка. Хотя количество продаж несколько снизилось по сравнению с 2017 годом, что неудивительно — в этих отраслях роботизация началась давно и проводилась бурными темпами — прогноз на будущее весьма положительный.

Нарастают темпы внедрения промышленных роботов в металлургии, химической, пищевой промышленности и др.

Промышленные роботы могут применяться везде, где требуется точность, скорость, где надо выполнять монотонные или опасные для человека операции или работать в агрессивной среде...

Ниже даны всего лишь несколько примеров использования робототехники в различных отраслях.

Автомобильная промышленность

Линия сборки Audi. Источник: fanuc.eu

AUDI Hungary - одна из компаний с крупнейшим оборотом и экспортом в Венгрии,  производит автомобили при поддержке промышленных роботов FANUC

Производство электроники

Робот KR 6 R900 держит плату и паяет. Источник: kuka.com

Компания ALNEA Sp. z.o.o. специализируется производстве тестовых приборов по индивидуальному заказу. Для селективной пайки печатных плат используется робот KUKA KR 6 R900. В результате ALNEA добилась высочайшей точности пайки и снижения времени производственного процесса вдвое.
