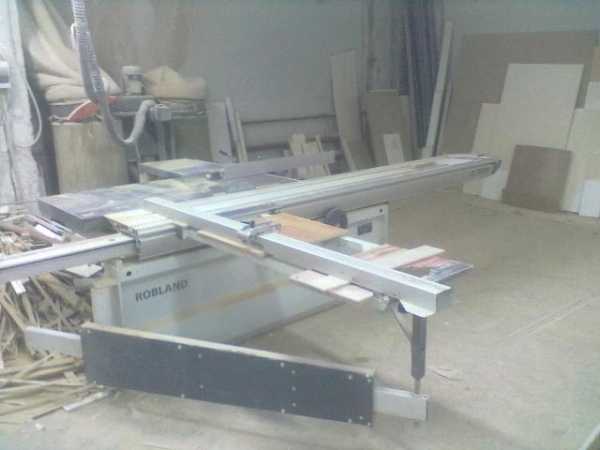

Форматно-раскроечный станок Robland Z 3200

Общая характеристика:


Форматно-раскроечный станок Robland Z 3200 принадлежит к группе тяжелого деревообрабатывающего оборудования, используемого в современной деревообрабатывающей промышленности на предприятиях, занятых серийным выпуском корпусной мебели, столярных и строительных материалов.

Форматно-раскроечный станок Robland Z 3200  применяется для высокоточного продольного, поперечного и углового распила деталей и заготовок, произведенных из цельной древесины хвойных и лиственных пород, плитных и листовых материалов на ее основе. Особенности конструкции станка позволяют производить качественный раскрой облицованных и ламинированных заготовок.

Особенности конструкции форматно-раскроечного станка Robland модели Z 3200  в базовой комплектации поставки:



1. Отличное качество распила ламинированного материала гарантирует подрезной узел, функционирующий от независимого электрического двигателя мощностью 0,55 кВт, который гарантирует стабильное и равномерное вращение пильного диска со скоростью 8200 оборотов в минуту.

2. Подрезной агрегат оборудован системой высокоточной механической настройки положения с надежным устройством фиксации в выбранном положении.

3. Массивное основание станка, усиленное ребрами жесткости, повышенный запас прочности обрабатывающих узлов, прецизионные направляющие и упорные устройства гарантируют жесткость и устойчивость оборудования к вибрации, его способность эффективно функционировать в многосменном режиме работы в условиях повышенных нагрузок.

4. Основной пильный агрегат имеет привод от электрического двигателя мощностью 5,5 кВт и способен наклоняться на угол до 45 градусов для производства угловых распилов заготовок.

5. Скорость вращения основного пильного диска может быть настроена оператором в диапазоне от 3000 до 5000 оборотов в минуту, благодаря чему возможен выбор оптимального режима работы оборудования в соответствии с задачами производства и характеристиками обрабатываемого материала. Переключение скоростей производится путем перемещения приводного ремня на шкивах.

6. Шариковая подвижная каретка станка проста и удобна в техническом обслуживании благодаря специальной запатентованной конструкции направляющих округлого сечения, оснащенных функцией быстрого съема. Равномерное расположение шариков в сепараторном блоке позволяет равномерно распределить массу обрабатываемого материала, гарантируя равномерное движение каретки.

7. Каретка станка оборудована линейкой углового типа с упорным устройством, прижимным устройством эксцентрикового типа, а также надежным блокиратором.

8. Для высокой точности обработки материала станок оборудован прецизионными линейками: правой параллельной, оснащенной системой регулировки, и поперечной упорного типа, укомплектованной двумя упорными устройствами (откидными).

9. Чугунная направляющая, имеющая систему высокоточной регулировки и профиль из алюминия, позволяет обеспечить идеальное качество параллельных распилов.

10. Для исключения контакта оператора с режущим инструментом пильный диск огражден защитным корпусом, оснащенным отверстием диаметром 70 мм, предназначенным для монтажа аспирационной системы.

11. Электрический двигатель надежно защищен от перегрузок.

12. Для переключения режимов работы двигателя используется ручной механизм «звезда-треугольник».

13. На пульте управления располагается кнопка экстренной остановки станка.

Форматно-раскроечные станки фирмы Robland Z-3200 тяжелого класса предназначены для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и других материалов, продольного, поперечного и под углом. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

Форматно-раскроечные станки фирмы Robland Z-3200 имеют шариковую каретку 420 мм с запатентованной конструкцией быстросъемного крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки. Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Форматно-раскроечные станки фирмы Robland, за 20 лет на российском рынке, зарекомендовали себя как очень надежные и неприхотливые машины.

Базовая комплектация форматно-раскроечных станков Z3200

  • Правая параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм
  • Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм
  • Угловая линейка с откидным упором на каретке
  • Стопор каретки
  • Буковая вставка на телескопической линейке
  • Литой чугунный стол
  • Эксцентриковый прижим на каретке
  • Три скорости вращения основного пильного диска
  • Устройство механического наклона пильного узла с отображением угла наклона до 45 градусов
  • Точная подстройка подрезного диска влево и вправо с помощью винта с микрометрической шкалой
  • Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 55мм направляющей повышенной твердости
  • Дополнительный стол на выходе
  • Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию диаметром 70 мм
  • Защита мотора от перегрузки
  • Ручное переключение двигателя «Звезда-треугольник»
  • Аварийная кнопка «Стоп» на панели управления



Основные технические характеристики форматно-раскроечного станка Z-3200

Длина пропила 3200 мм
Размеры каретки 426 x 3200 мм
Максимальная глубина пропила 125 мм
Максимальный диаметр основной пилы 400 x 30 мм
Угол наклона пильного узла 90 – 45 °
Максимальная глубина резания при наклоне 45° 100 мм
Частота вращения основного пильного диска 3000/4000/5000 об/мин
Диаметр подрезной пилы 120 x 20 мм
Глубина резания подрезной пилы 0 – 3.5 мм
Частота вращения подрезной пилы 8200 об/мин
Размеры основного чугунного стола 885 x 700 мм
Размеры дополнительного стола на выходе 650 x 700 мм
Размеры дополнительного стола поперечной линейки 1420 x 500 мм
Высота стола 840 мм
Ширина пиления по правой параллельной линейке 1380 мм
Ширина пиления по поперечной упорной линейке 1800 мм

Регулировки форматно-раскроечного станка Z-3200

Регулировка поперечной линейки – ручная с регулировочным винтом
Регулировка высоты пропила основной пилой – механическая
Регулировка угла наклона пильного агрегата – механическая
Регулировка высоты пропила подрезного узла – механическая
Регулировка поперечного положения пропила подрезного узла – механическая
Регулировка положения параллельной линейки – ручная

Характеристики двигателей, габариты и вес форматно-раскроечного станка Z-3200

Мощность двигателя основной пилы 5,5 кВт
Мощность двигателя подрезной пилы 0.55 кВт
Диаметры верхнего патрубка под аспирацию 60 мм
Диаметр нижнего патрубка под аспирацию 120 мм
Вес 1000 кг
Габариты станка в плане 7135 x 3440 x 840 мм
Транспортные габариты станка 2270 x 1330 x 1020 мм
Транспортные габариты каретки 3250 x 450 x 200 мм

Дополнительная комплектация станка Z 3200 (опции)

lion-drev.ru

Форматно-раскроечный станок Robland Z 3200 (Бельгия)

Применение

Форматно-раскроечные станки фирмы Robland Z-3200 тяжелого класса предназначены для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и других материалов, продольного, поперечного и под углом.

Конструктивные особенности

  • Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска.
  • Пильный узел наклоняется на угол до 45 градусов.
  • Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах.
  • Шариковая каретка 420 мм с запатентованной конструкцией быстросъемного крепления круглых направляющих. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки.
  • Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат.
  • Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации.

Регулировки

Регулировка поперечной линейкиручная с регулировочным винтом
Регулировка высоты пропила основной пилоймеханическая
Регулировка угла наклона пильного агрегатамеханическая
Регулировка высоты пропила подрезного узламеханическая
Регулировка поперечного положения пропила подрезного узламеханическая
Регулировка положения параллельной линейкиручная

Базовая комплектация

Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

  • Правая параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм;
  • Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм;
  • Угловая линейка с откидным упором на каретке;
  • Стопор каретки;
  • Буковая вставка на телескопической линейке;
  • Литой чугунный стол;
  • Эксцентриковый прижим на каретке;
  • Три скорости вращения основного пильного диска;
  • Устройство механического наклона пильного узла с отображением угла наклона до 45 градусов;
  • Точная подстройка подрезного диска влево и вправо с помощью винта с микрометрической шкалой;
  • Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 55мм направляющей повышенной твердости;
  • Дополнительный стол на выходе;
  • Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию диаметром 70 мм;
  • Защита мотора от перегрузки;
  • Ручное переключение двигателя «Звезда-треугольник»;
  • Аварийная кнопка «Стоп» на панели управления.

Дополнительная комплектация

Поддерживающий ролик для больших деталей

Цифровой индикатор размеров на правой параллельной линейке

Цифровой индикатор размеров на левой поперечной линейке (на одном упоре)

Система быстрого позиционирования подрезной пилы «LEADER»

Дополнительный поддерживающий стол на каретке

Дополнительный поддерживающий стол на каретке и упорной линейкой

СЕ пакет (верхнее ограждение пилы на штанге, автоматический запуск «звезда-треугольник»)

Двусторонний угловой упор (поворотный)

Электродвигатель с торможением; Электродвигатель мощностью 7,5 кВт; Автоматический запуск «звезда-треугольник»


Производитель: Robland

Родина бренда: Бельгия

Технические характеристики форматно-раскроечного станка Robland Z 3200
Длина пропила3200 мм
Размеры каретки426 x 3200 мм
Максимальная глубина пропила125 мм
Максимальный диаметр основной пилы400 x 30 мм
Угол наклона пильного узла90 – 45 °
Максимальная глубина резания при наклоне 45°100 мм
Частота вращения основного пильного диска3000/4000/5000 об/мин
Диаметр подрезной пилы120 x 20 мм
Глубина резания подрезной пилы0 – 3.5 мм
Частота вращения подрезной пилы8200 об/мин
Размеры основного чугунного стола885 x 700 мм
Размеры дополнительного стола на выходе650 x 700 мм
Размеры дополнительного стола поперечной линейки1420 x 500 мм
Высота стола840 мм
Ширина пиления по правой параллельной линейке1380 мм
Ширина пиления по поперечной упорной линейке1800 мм
Мощность двигателя основной пилы5,5 кВт
Мощность двигателя подрезной пилы0.55 кВт
Диаметры верхнего патрубка под аспирацию80 мм
Диаметр нижнего патрубка под аспирацию120 мм
Вес1200 кг
Габариты станка в плане7135 x 3440 x 840 мм
Транспортные габариты станка2270 x 1330 x 1020
Транспортные габариты каретки3250 x 450 x 200 мм

Отзывы о Форматно-раскроечном станке Robland Z 3200


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Форматно раскроечный станок Robland Z-3200 (Оборудование для производства мебели): цены, характеристики, фото | «Дюкон»

Форматно раскроечный станок Robland Z-3200

В сравнение

 Robland (Бельгия)

  • Артикул

    Z3200

  • Длина пропила

    3200 мм

  • Размеры каретки

    400 x 3200 мм

  • Максимальная глубина пропила

    125 мм

  • Максимальный диаметр основной пилы

    400 x 30 мм

  • Угол наклона пильного узла

    0 — 45 °

  • Максимальная глубина резания при наклоне 45°

    100 мм

  • Частота вращения основного пильного диска

    3000/4000/5000 об/мин

  • Диаметр подрезной пилы

    (100) 120 x 20 мм

  • Глубина резания подрезной пилы

    0 — 4.5 мм

  • Частота вращения подрезной пилы

    7000 об/мин

  • Размеры основного чугунного стола

    1530 х 700 мм

  • Высота стола

    840 мм

  • Мощность двигателя подрезной пилы

    0.55 кВт

  • Мощность двигателя

    5.5 кВт

  • Вес

    1050 кг

  • Габариты станка в плане

    7135 x 3440 x 1000 мм

  • Транспортные габариты станка

    2270 x 1330 x 1020 мм

  • Транспортные габариты каретки

    3250 x 450 x 200 мм

Описание

Форматно-раскроечный станок фирмы Robland Z3200 предназначен для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и ДВП; продольного, поперечного и под углом. Длина пропила 3200мм. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт (опционально 7,5кВт) обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства.

Базовая комплектация

  • Параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм
  • Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм
  • Угловая линейка с откидным упором на каретке
  • Стопор каретки
  • Буковая вставка на телескопической линейке
  • Литой чугунный стол
  • Эксцентриковый прижим на каретке
  • 3 скорости вращения основного пильного диска
  • Устройство механического наклона пильного узла с отображением угла наклона с принудительной фиксацией 90 и 45 градусов
  • Точная подстройка подрезного диска влево и вправо с помощью микрометрического винта с микрометрической шкалой
  • Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 30мм направляющей повышенной твердости
  • Дополнительный стол на выходе
  • Дополнительный поддерживающий регулируемый стол на каретке
  • Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию Ш 80 мм
  • Защита мотора от перегрузки
  • Аварийная кнопка «Стоп» на панели управления

Написать отзыв

Спасибо, что решили поделиться!
Ваш отзыв будет опубликован через некоторое время после проверки модератором.

Обратите внимание,
мы не публикуем отзывы:

  • написанные ЗАГЛАВНЫМИ буквами
  • содержащие ненормативную лексику или оскорбления
  • не относящиеся к потребительским свойствам конкретного товара
  • рекламного характера (содержащие контактную информацию и ссылки на другие сайты)

С этим оборудованием заказывают

Оборудование, которое могло бы вас заинтересовать

По требованию поставщика данный файл высылается клиентам, сообщившим данные о ранее купленном оборудовании

Закрыть

Внимание! Изображения товара, приведенные на сайте derevo.dukon.ru, включая цвет, размер, могут отличаться от реального внешнего вида товара. Возможны изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. В случае любых сомнений перед покупкой уточняйте технические характеристики и комплектацию на официальном сайте производителя, а также у менеджеров отдела продаж. Внешний вид, наличие необходимых характеристик и комплектации проверяйте в момент получения товара.

Окончательная цена может отличаться от цен, указанных на сайте.


Robland, Centauro и др.

derevo.dukon.ru

Форматно-раскроечный станок Robland Z 3800

Общая характеристика:


Форматно-раскроечный станок Robland Z 3200 принадлежит к группе тяжелого деревообрабатывающего оборудования, используемого в современной деревообрабатывающей промышленности на предприятиях, занятых серийным выпуском корпусной мебели, столярных и строительных материалов.

Форматно-раскроечный станок Robland Z 3200  применяется для высокоточного продольного, поперечного и углового распила деталей и заготовок, произведенных из цельной древесины хвойных и лиственных пород, плитных и листовых материалов на ее основе. Особенности конструкции станка позволяют производить качественный раскрой облицованных и ламинированных заготовок.

Особенности конструкции форматно-раскроечного станка Robland модели Z 3200  в базовой комплектации поставки:


1. Отличное качество распила ламинированного материала гарантирует подрезной узел, функционирующий от независимого электрического двигателя мощностью 0,55 кВт, который гарантирует стабильное и равномерное вращение пильного диска со скоростью 8200 оборотов в минуту.

2. Подрезной агрегат оборудован системой высокоточной механической настройки положения с надежным устройством фиксации в выбранном положении.

3. Массивное основание станка, усиленное ребрами жесткости, повышенный запас прочности обрабатывающих узлов, прецизионные направляющие и упорные устройства гарантируют жесткость и устойчивость оборудования к вибрации, его способность эффективно функционировать в многосменном режиме работы в условиях повышенных нагрузок.

4. Основной пильный агрегат имеет привод от электрического двигателя мощностью 5,5 кВт и способен наклоняться на угол до 45 градусов для производства угловых распилов заготовок.

5. Скорость вращения основного пильного диска может быть настроена оператором в диапазоне от 3000 до 5000 оборотов в минуту, благодаря чему возможен выбор оптимального режима работы оборудования в соответствии с задачами производства и характеристиками обрабатываемого материала. Переключение скоростей производится путем перемещения приводного ремня на шкивах.

6. Шариковая подвижная каретка станка проста и удобна в техническом обслуживании благодаря специальной запатентованной конструкции направляющих округлого сечения, оснащенных функцией быстрого съема. Равномерное расположение шариков в сепараторном блоке позволяет равномерно распределить массу обрабатываемого материала, гарантируя равномерное движение каретки.

7. Каретка станка оборудована линейкой углового типа с упорным устройством, прижимным устройством эксцентрикового типа, а также надежным блокиратором.

8. Для высокой точности обработки материала станок оборудован прецизионными линейками: правой параллельной, оснащенной системой регулировки, и поперечной упорного типа, укомплектованной двумя упорными устройствами (откидными).

9. Чугунная направляющая, имеющая систему высокоточной регулировки и профиль из алюминия, позволяет обеспечить идеальное качество параллельных распилов.

10. Для исключения контакта оператора с режущим инструментом пильный диск огражден защитным корпусом, оснащенным отверстием диаметром 70 мм, предназначенным для монтажа аспирационной системы.

11. Электрический двигатель надежно защищен от перегрузок.

12. Для переключения режимов работы двигателя используется ручной механизм «звезда-треугольник».

13. На пульте управления располагается кнопка экстренной остановки станка.



Форматно-раскроечные станки фирмы Robland Z-3200 тяжелого класса предназначены для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и других материалов, продольного, поперечного и под углом. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

Форматно-раскроечные станки фирмы Robland Z-3200 имеют шариковую каретку 420 мм с запатентованной конструкцией быстросъемного крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки. Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Форматно-раскроечные станки фирмы Robland, за 20 лет на российском рынке, зарекомендовали себя как очень надежные и неприхотливые машины.

Базовая комплектация форматно-раскроечных станков Z3200

  • Правая параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм
  • Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм
  • Угловая линейка с откидным упором на каретке
  • Стопор каретки
  • Буковая вставка на телескопической линейке
  • Литой чугунный стол
  • Эксцентриковый прижим на каретке
  • Три скорости вращения основного пильного диска
  • Устройство механического наклона пильного узла с отображением угла наклона до 45 градусов
  • Точная подстройка подрезного диска влево и вправо с помощью винта с микрометрической шкалой
  • Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 55мм направляющей повышенной твердости
  • Дополнительный стол на выходе
  • Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию диаметром 70 мм
  • Защита мотора от перегрузки
  • Ручное переключение двигателя «Звезда-треугольник»
  • Аварийная кнопка «Стоп» на панели управления





Основные технические характеристики форматно-раскроечного станка Z-3200

Длина пропила 3200 мм
Размеры каретки 426 x 3200 мм
Максимальная глубина пропила 125 мм
Максимальный диаметр основной пилы 400 x 30 мм
Угол наклона пильного узла 90 – 45 °
Максимальная глубина резания при наклоне 45° 100 мм
Частота вращения основного пильного диска 3000/4000/5000 об/мин
Диаметр подрезной пилы 120 x 20 мм
Глубина резания подрезной пилы 0 – 3.5 мм
Частота вращения подрезной пилы 8200 об/мин
Размеры основного чугунного стола 885 x 700 мм
Размеры дополнительного стола на выходе 650 x 700 мм
Размеры дополнительного стола поперечной линейки 1420 x 500 мм
Высота стола 840 мм
Ширина пиления по правой параллельной линейке 1380 мм
Ширина пиления по поперечной упорной линейке 1800 мм

Регулировки форматно-раскроечного станка Z-3200

Регулировка поперечной линейки – ручная с регулировочным винтом
Регулировка высоты пропила основной пилой – механическая
Регулировка угла наклона пильного агрегата – механическая
Регулировка высоты пропила подрезного узла – механическая
Регулировка поперечного положения пропила подрезного узла – механическая
Регулировка положения параллельной линейки – ручная

Характеристики двигателей, габариты и вес форматно-раскроечного станка Z-3200

Мощность двигателя основной пилы 5,5 кВт
Мощность двигателя подрезной пилы 0.55 кВт
Диаметры верхнего патрубка под аспирацию 60 мм
Диаметр нижнего патрубка под аспирацию 120 мм
Вес 1000 кг
Габариты станка в плане 7135 x 3440 x 840 мм
Транспортные габариты станка 2270 x 1330 x 1020 мм
Транспортные габариты каретки 3250 x 450 x 200 мм

Дополнительная комплектация станка Z 3200 (опции)

lion-drev.ru

Форматно-раскроечный станок Robland Z 3200 Б/У

Длина пропила 3200 мм

Угол наклона пильного узла 90 – 45 °

Мощность двигателя основной пилы 5,5 кВт

Мощность двигателя подрезной пилы 0.55 кВт

Форматно-раскроечные станки фирмы Robland Z-3200 тяжелого класса предназначены для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и других материалов, продольного, поперечного и под углом. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

Форматно-раскроечные станки фирмы Robland Z-3200 имеют шариковую каретку 420 мм с запатентованной конструкцией быстросъемного крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки. Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Станки фирмы Robland, за 20 лет на российском рынке, зарекомендовали себя как очень надежные и неприхотливые машины.

Базовая комплектация
Правая параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм
Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм
Угловая линейка с откидным упором на каретке
Стопор каретки
Буковая вставка на телескопической линейке
Литой чугунный стол
Эксцентриковый прижим на каретке
Три скорости вращения основного пильного диска
Устройство механического наклона пильного узла с отображением угла наклона до 45 градусов
Точная подстройка подрезного диска влево и вправо с помощью винта с микрометрической шкалой
Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 55мм направляющей повышенной твердости
Дополнительный стол на выходе
Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию диаметром 70 мм
Защита мотора от перегрузки
Ручное переключение двигателя «Звезда-треугольник»
Аварийная кнопка «Стоп» на панели управления

Технические характеристики:

Длина пропила

3200 мм

Размеры каретки

426 x 3200 мм

Максимальная глубина пропила

125 мм

Максимальный диаметр основной пилы

400 x 30 мм

Угол наклона пильного узла

90 – 45 °

Максимальная глубина резания при наклоне

45° 100 мм

Частота вращения основного пильного диска 3000/4000/5000 об/мин

3000/4000/5000 об/мин

Диаметр подрезной пилы

120 x 20 мм

Глубина резания подрезной пилы

0 – 3.5 мм

Частота вращения подрезной пилы

8200 об/мин

Размеры основного чугунного стола

885 x 700 мм

Размеры дополнительного стола на выходе

650 x 700 мм

Размеры дополнительного стола поперечной линейки

1420 x 500 мм

Высота стола

 840 мм

Ширина пиления по правой параллельной линейке

1380 мм

Ширина пиления по поперечной упорной линейке

1800 мм

Регулировка поперечной линейки

ручная с регулировочным винтом

Регулировка высоты пропила основной пилой

механическая

Регулировка угла наклона пильного агрегата

механическая

Регулировка высоты пропила подрезного узла

механическая

Регулировка поперечного положения пропила подрезного узла

мех

www.prostanki.com

Форматно-раскроечный станок Z 3200, ROBLAND

Комплектация

Правая параллельная направляющая линейка с микрометрической регулировкой. Максимальный пропил 1 380 мм
Поперечная упорная телескопическая линейка с двумя откидными упорами может выдвигаться до 2 850 мм
Угловая линейка с откидным упором на каретке
Стопор каретки
Буковая вставка на телескопической линейке
Литой чугунный стол
Эксцентриковый прижим на каретке
Три скорости вращения основного пильного диска
Устройство механического наклона пильного узла с отображением угла наклона до 45 градусов
Точная подстройка подрезного диска влево и вправо с помощью винта с микрометрической шкалой
Отлитая из чугуна направляющая с микрорегулятором и подвижным алюминиевым анодированным профилем для осуществления параллельных резов перемещающаяся по круглой 55мм направляющей повышенной твердости
Дополнительный стол на выходе
Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию диаметром 70 мм
Защита мотора от перегрузки
Ручное переключение двигателя «Звезда-треугольник»
Аварийная кнопка «Стоп» на панели управления

Технические характеристики

Длина пропила 3200 мм
Размеры каретки 426 x 3200 мм
Максимальная глубина пропила 125 мм
Максимальный диаметр основной пилы 400 x 30 мм
Угол наклона пильного узла 90 ― 45 °
Максимальная глубина резания при наклоне 45° 100 мм
Частота вращения основного пильного диска 3000/4000/5000 об/мин
Диаметр подрезной пилы 120 x 20 мм
Глубина резания подрезной пилы 0 ― 3.5 мм
Частота вращения подрезной пилы 8200 об/мин
Размеры основного чугунного стола 885 x 700 мм
Размеры дополнительного стола на выходе 650 x 700 мм
Размеры дополнительного стола поперечной линейки 1420 x 500 мм
Высота стола 840 мм
Ширина пиления по правой параллельной линейке 1380 мм
Ширина пиления по поперечной упорной линейке 1800 мм
Регулировка поперечной линейки ― ручная с регулировочным винтом
Регулировка высоты пропила основной пилой – механическая
Регулировка угла наклона пильного агрегата – механическая
Регулировка высоты пропила подрезного узла – механическая
Регулировка поперечного положения пропила подрезного узла – механическая
Регулировка положения параллельной линейки – ручная
Мощность двигателя основной пилы 5,5 кВт
Мощность двигателя подрезной пилы 0.55 кВт
Диаметры верхнего патрубка под аспирацию 80 мм
Диаметр нижнего патрубка под аспирацию 120 мм
Вес 1200 кг
Габариты станка в плане 7135 x 3440 x 840 мм
Транспортные габариты станка 2270 x 1330 x 1020 мм
Транспортные габариты каретки 3250 x 450 x 200 мм

satu.kz

Форматно-раскроечный станок ROBLAND Z-3200



Форматно-раскроечные станки ROBLAND Z-3200 предназначены для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и ДВП; продольного, поперечного и под углом. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов.

Пильный узел наклоняется на угол до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска.

Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

Форматно-раскроечные станки ROBLAND Z-3200 имеют шариковую каретку с запатентованной конструкцией быстросъемного крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки.

Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.

Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Станки ROBLAND Z-3200 за более чем 15 лет на российском рынке, зарекомендовали себя как очень надежные и неприхотливые машины.

Технические характеристики ROBLAND Z-3200:

Ход каретки Z-3200, мм

3500

Максимальный диаметр основной пилы, мм

400×30

Максимальная глубина резания, мм

125

Угол наклона пильного узла, град.

900 – 450

Максимальная глубина резания при наклоне 450, мм

100

Частота вращения основного пильного диска, об/мин

3000 / 4000 / 5000

Диаметр подрезной пилы, мм

120 (min100)×20

Глубина резания подрезной пилы, мм

0 – 3,5

Частота вращения подрезной пилы, об/мин

8200

Размеры основного чугунного стола, мм

885×700

Размеры дополнительного стола, мм

645×700

Размеры подвижного стола поперечной линейки, мм

1420×500

Высота стола, мм

840

Размеры каретки, мм

400×3200

Ширина пиления по параллельной линейке, мм

1380

Ширина пиления по поперечной упорной линейке, мм

1800 (при выдвинутом телескопе 2850)

Регулировка поперечной линейки

Ручная с регулировочным винтом для точной настройки и фиксацией положения

Регулировка высоты пропила основной пилой

Механическая, ручная с доп. фиксацией настройки

Регулировка угла наклона пильного агрегата

Механическая, ручная с доп. фиксацией настройки

Регулировка высоты пропила подрезного узла

Механическая, ручная с доп. фиксацией настройки

Регулировка поперечного положения пропила подрезного узла

Механическая, ручная с доп. фиксацией настройки

Диаметр патрубка под аспирацию, мм

120

Мощность двигателя подрезной пилы, кВт

0,55

Диаметры патрубков под аспирацию, мм

120 + 80

Вес нетто, кг

1200

Размеры станка с учетом вылета каретки, мм

7135×3440×840

Размеры в упаковке, мм

2270×1330×1020 + 3250×450×200



Позиция 9141:

Год выпуска: 2007г.
Состояние: рабочее, эксплуатировалось мало.
Страна происхождения: Бельгия.
Местонахождение: Ульяновская обл.
Цена: по запросу.

tech-trade.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
