Удельное сопротивление металлов.

















Металлρ, Ом·мм²/м
Серебро0,015..0,0162
Медь0,01724..0,018
Золото0,023
Алюминий0,0262..0,0295
Иридий0,0474
Молибден0,054
Вольфрам0,053..0,055
Цинк0,059
Никель0,087
Железо0,098
Платина0,107
Олово0,12
Свинец0,217..0,227
Титан0,5562 — 0,7837
Висмут1,2

Удельное сопротивление сплавов.











Сплавρ, Ом·мм²/м
Сталь0,103..0,137
Никелин0,42
Константан0,5
Манганин0,43…0,51
Нихром1,05…1,4
Фехраль1,15…1,35
Хромаль1,3…1,5
Латунь0,025..0,108
Бронза0,095..0,1

Значения даны при температуре t = 20° C.
Сопротивления сплавов зависят от их точного состава.







comments powered by HyperComments

tab.wikimassa.org

Удельное электрическое сопротивление – это… Что такое Удельное электрическое сопротивление?

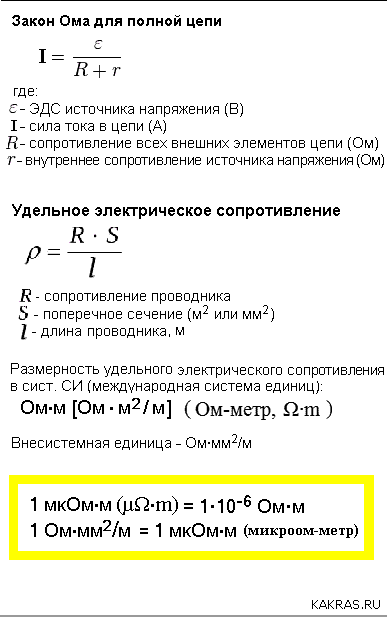

Удельное электрическое сопротивление, или просто удельное сопротивление вещества характеризует его способность препятствовать прохождению электрического тока.

Единица измерения удельного сопротивления в Международной системе единиц (СИ) — Ом·м; также измеряется в Ом·см и Ом·мм²/м. Физический смысл удельного сопротивления в СИ: сопротивление однородного куска проводника длиной 1 м и площадью токоведущего сечения 1 м².

В технике часто применяется в миллион раз меньшая производная единица: Ом·мм²/м, равная 10−6 от 1 Ом·м: 1 Ом·м = 1·106 Ом·мм²/м. Физический смысл удельного сопротивления в технике: сопротивление однородного куска проводника длиной 1 м и площадью токоведущего сечения 1 кв.мм.

Величина удельного сопротивления обозначается греческой буквой .

Сопротивление проводника с удельным сопротивлением , длиной и площадью сечения может быть рассчитано по формуле

Обобщение понятия удельного сопротивления

Удельное сопротивление можно определить также для неоднородного материала, свойства которого меняются от точки к точке. В этом случае оно является не константой, а скалярной функцией — коэффициентом, связывающим напряжённость электрического поля и плотность тока в данной точке

Эта формула справедлива для неоднородного, но изотропного вещества. Вещество может быть и анизотропно (большинство кристаллов, намагниченная плазма и т. д.), то есть его свойства зависят от направления (вообще говоря, в нём векторы тока и напряжённости электрического поля в данной точке не сонаправлены). В этом случае удельное сопротивление является зависящим от координат тензором второго ранга:

Удельное электрическое сопротивление металлов и сплавов, применяемых в электротехнике

Металлρ, Ом·мм2
Серебро0,016
Медь0,0175
Золото0,023
Алюминий0,0271
Иридий0,0474
Молибден0,054
Вольфрам0,055
Цинк0,059
Никель0,087
Железо0,098
Платина0,107
Олово0,12
Свинец0,205
Титан0,5562 – 0,7837
Висмут1,2
Сплавρ, Ом·мм2
Сталь0,1400
Никелин0,42
Константан0,5
Манганин0,43…0,51
Нихром1,05…1,4
Фехраль1,15…1,35
Хромаль1,3…1,5
Латунь0,07…0,08

Значения даны при температуре t = 20° C. Сопротивления сплавов зависят от их точного состава и могут варьироваться.

Тонкие плёнки

Удельное сопротивление в тонких плёнках (когда толщина образца много меньше расстояния между контактами) характеризуется «удельным сопротивлением на квадрат», . В этом случае удельное сопротивление не зависит от линейных размеров образца если он имеет форму прямоугольника, а только от отношения (длины к ширине) L/W: , где R – измеренное сопротивление. В случае если форма образца отличается от прямоугольной используют метод ван дер Пау.

См. также

Ссылки

dic.academic.ru

Удельное сопротивление металлов, электролитов и веществ (Таблица)

Удельное сопротивление металлов и изоляторов

В справочной таблице даны значения удельного сопротивления р некоторых металлов и изоляторов при температуре 18—20° С, выраженные в ом·см. Величина р для металлов в сильной степени зависит от примесей, в таблице даны значения р для химически чистых металлов, для изоляторов даны приближенно. Металлы и изоляторы расположены в таблице в порядке возрастающих значений р.

Таблица удельное сопротивление металлов

Чистые металлы

104 ρ (ом·см)

Чистые металлы

104 ρ (ом·см)

Серебро

0,016

Хром

0,131

Медь

0,017

Тантал

0,146

Золото

0,023

Бронза 1)

0,18

Алюминий

0,029

Торий

0,18

Дюралюминий

0,0335

Свинец

0,208

Магний

0,044

Платинит 2)

0,45

Кальций

0,046

Сурьма

0,405

Натрий

0,047

Аргентан

0,42

Марганец

0,05

Никелин

0,33

Иридий

0,063

Манганин

0,43

Вольфрам

0,053

Константан

0,49

Молибден

0,054

Сплав Вуда 3)

0,52 (0°)

Родий

0,047

Осмий

0,602

Цинк

0,061

Сплав Розе 4)

0,64 (0°)

Калий

0,066

Хромель

0,70-1,10

Никель

0,070





Кадмий

0,076

Инвар

0,81

Латунь

0,08

Ртуть

0,958

Кобальт

0,097

Нихром 5)

1,10

Железо

0,10

Висмут

1,19

Палладий

0,107

Фехраль 6)

1,20

Платина

0,110

Графит

8,0

Олово

0,113





Таблица удельное сопротивление изоляторов

Изоляторы

ρ (ом·см)

Изоляторы

ρ (ом·см)

Асбест

108

Слюда

1015

Шифер

108

Миканит

1015

Дерево сухое

1010

Фарфор

2·1015

Мрамор

1010

Сургуч

5·1015

Целлулоид

2·1010

Шеллак

1016

Бакелит

1011

Канифоль

1016

Гетинакс

5·1011

Кварц _|_ оси

3·1016

Алмаз

1012

Сера

1017

Стекло натр

1012

Полистирол

1017

Стекло пирекс

2·1014

Эбонит

1018

Кварц || оси

1014

Парафин

3·1018

Кварц плавленый

2·1014

Янтарь

1019

Удельное сопротивление чистых металлов при низких температурах

В таблице даны значения удельного сопротивления (в ом·см) некоторых чистых металлов при низких температурах (0°С).

Чистые металлы

t (°С)

Удельное сопротивление, 104 ρ (ом·см)

Висмут

-200

0,348

Золото

-262,8

0,00018

Железо

-252,7

0,00011

Медь

-258,6

0,00014 1

Платина

-265

0,0010

Ртуть

-183,5

0,0697

Свинец

-252,9

0,0059

Серебро

-258,6

0,00009

Отношение сопротивлении Rt/Rq чистых металлов при температуре Т °К и 273° К.

В справочной таблице дано отношение Rt/Rq сопротивлений чистых металлов при температуре Т °К и 273° К.

Чистые металлы

Т (°К)

RT/R0

Алюминий

77,7

1,008

20,4

0,0075

Висмут

77,8

0,3255

20,4

0,0810

Вольфрам

78,2

0,1478

20,4

0,0317

Железо

78,2

0,0741

20,4

0,0076

Золото

78,8

0,2189

20,4

0,0060

Медь

81,6

0,1440

20,4

0,0008

Молибден

77,8

0,1370

20,4

0,0448

Никель

78,8

0,0919

20,4

0,0066

Олово

79,0

0,2098

20,4

0,0116

Платина

91,4

0,2500

20,4

0,0061

Ртуть

90,1

0,2851

20,4

0,4900

Свинец

73,1

0,2321

20,5

0,0301

Серебро

78,8

0,1974

20,4

0,0100

Сурьма

77,7

0,2041

20,4

0,0319

Хром

80,0

0,1340

20,6

0,0533

Цинк

83,7

0,2351

20,4

0,0087

Удельное сопротивление электролитов

В таблице даны значения удельного сопротивления электролитов в ом·см при температуре 18° С. Концентрация растворов с дана в процентах, которые определяют число граммов безводной соли или кислоты в 100 г раствора.

c (%)

NH4Cl

NaCl

ZnSO4

CuSO4

КОН

NaOH

H2SO4

5

10,9

14,9

52,4

52,9

5,8

5,1

4,8

10

5,6

8,3

31,2

31,3

3,2

3,2

2,6

15

3,9

6,1

24,1

23,8

2,4

2,9

1,8

20

3,0

5,1

21,3

2,0

3,0

1,5

25

2,5

4,7

20,8

1,9

3,7

1,4

_______________

Источник информации: КРАТКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ СПРАВОЧНИК/ Том 1, – М.: 1960.

infotables.ru

5. Удельное электрическое сопротивление | 11. Физика проводников и диэлектриков | Часть1

5. Удельное электрическое сопротивление

Удельное электрическое сопротивление

Величина допустимой токовой нагрузки на провода является грубой оценкой их сопротивления, основывающейся на способности тока нагревать эти провода до высокой температуры. Иногда мы сталкиваемся с такими ситуациями, в которых падение напряжения, созданное сопротивлением проводов, создает нам совершенно иные проблемы (не связанные с нагревом). Например, у нас может быть схема, для которой величина напряжения является критической, и не должна падать ниже определенного значения:

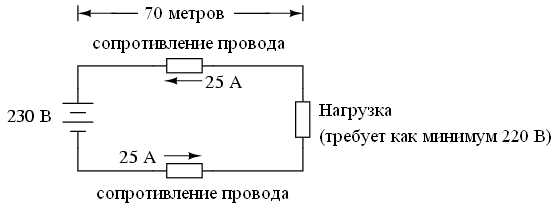

Напряжение источника питания данной схемы составляет 230 В, а для питания нагрузки требуется как минимум 220 В. Отсюда можно сделать вывод, что потери напряжения на проводах не должны превышать 10 В. Так как проводов у нас два, то делим 10 вольт на 2 и получаем по 5 вольт допустимых потерь напряжения на каждый провод. Используя Закон Ома (R = U / I), мы можем рассчитать максимально допустимое сопротивление каждого провода:





Нам известно, что длина каждого из проводов равна 70 метрам, но как мы сможем рассчитать реальное сопротивление конкретных проводов определенного размера и дины? В этом нам поможет следующая формула:





Данная формула соотносит сопротивление проводника с его удельным сопротивлением (греческая буква “ро” ρ), длиной (l) и площадью поперечного сечения (S). Из этой формулы видно, что сопротивление провода возрастет при увеличении его длины (аналогия: жидкости труднее течь по длинной трубе, чем по короткой), и уменьшится при увеличении площади поперечного сечения (аналогия: жидкости легче течь по толстой трубе, чем по тонкой). Удельное сопротивление является постоянной величиной для конкретного типа материала, из которого изготовлен провод.

Удельные сопротивления некоторых проводящих материалов можно найти в нижеприведенной таблице. Из этой таблицы видно, что хорошим проводником является медь, по проводимости она уступает только серебру.



















Металлρ, Ом·мм2
Серебро0,016
Медь0,0175
Золото0,023
Алюминий0,0271
Иридий0,0474
Молибден0,054
Вольфрам0,055
Цинк0,059
Никель0,087
Железо0,098
Платина0,107
Олово0,12
Свинец0,205
Титан0,5562 – 0,7837
Висмут1,2












Сплавρ, Ом·мм2
Сталь0,1400
Никелин0,42
Константан0,5
Манганин0,43…0,51
Нихром1,05…1,4
Фехраль1,15…1,35
Хромаль1,3…1,5
Латунь0,07…0,08

Значения здесь даны при температуре t = 20° C. Сопротивления сплавов зависят от их точного состава и могут варьироваться.

Обратите внимание на приведенную в таблице единицу измерения удельного сопротивления (Ом·мм2/м). Она говорит нам о том, что в формуле R=ρl/S нужно использовать длину в метрах, а площадь поперечного сечения в квадратных миллиметрах.

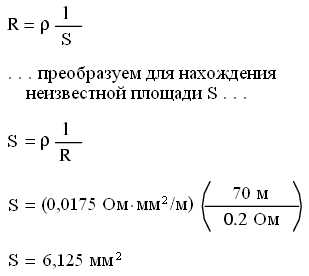

Давайте вернемся к нашему примеру, в котором мы подбираем провод, обладающий сопротивлением 0,2 Ом или менее на длине 70 метров. Предполагая, что будет использоваться медный провод (самый распространенный тип электрических проводов), можно преобразовать последнюю формулу в следующий вид:





Таким образом, в нашем случае достаточно будет медного провода сечением 6,125 мм2. Допустимая токовая нагрузка такого провода выше заявленных в схеме 25 А.

www.radiomexanik.spb.ru

Никелин – Справочник химика 21





    Кобальт и никель входят как легирующие металлы в стали на ос нове железа, придавая им особые свойства (нержавеющие, инструментальные, с особыми магнитными свойствами). Большое количества кобальта расходуют в производстве сверхтвердых материалов на базе карбидов вольфрама и титана (ВК8, ТК6 и т. д.). Никель с медьк> образует ряд сплавов, обладающих ценными свойствами констан-тан (45% N1) и никелин — материал для электропроводов, нейзильбер — неокисляющиеся сплавы, содержащие N1, Си и 2п. Никель-также входит в состав алюминиевых сплавов и т. д. Большое количество никеля идет на процессы никелирования. [c.140]








    В качестве примера можно привести такие широко известные и применяемые в народном хозяйстве никельсодержащие сплавы, как нихром (68% N1, 16% Ре, 15% Сг, 1,5% Мп), никелин (31% N1, 56% Си, 13%) 2п), имеющий характеристики, мало изменяющиеся с температурой, константан (40% N1, 60% Сг), устойчивый к химическим воздействиям и используемый для изготовления химической аппаратуры, так называемый монель-металл (68% N1, 2,5% Ре, 28%Сг, 1,5% Мп). Среди никельсодержащих сталей особенно важны нержавеющие, например, следующего состава 5—10% N1, 18—25% Сг, Сталь инвар, как показывает название, инвариантна, т. е. имеет близкий к нулю коэффициент расширения, что позволяет применять ее для изго- [c.144]

    Арсенид никеля — минерал никелевый колчедан, никелин, т. пл. 968 °С. [c.570]

    Никелин — сплав меди с никелем (25—35 % Ni) с примесями марганца, железа и цинка. Характеризуется большим электрическим сопротивлением применяется в реостатах. [c.89]

    Мергель Мрамор Никелин Нихром Охра. .  [c.259]

    В центральной трубке помещается насадка, состоящая из одиночных витков металлической спирали внутренним диаметром 1,0—1,2 мм. Витки изготовлены из мало корродирующей проволоки (монель-металл, никелин, нихром, константан) сечением 0,25—0,30 мм. Насадка удерживается при помощи колпачка 11 (или конуса) из металлической сетки, помещаемого донником (вершиной) кверху в расширенной части 3 центральной трубки, или при помощи тампона из тонкой некорродирующей проволоки. [c.231]

    НИКЕЛИН — сплав меди с никелем (26—35% Ni), содержит примеси марганца, железа, цинка. Характеризуется большим электрическим сопротивлением применяется при изготовлении реостатов и других электрических приборов. [c.174]

    Более высокими коррозионными свойствами обладают сплавы меди бронзы, латуни, сплавы с никелем, мельхиор, никелин и др.). Скорость коррозии меди и оловянистой бронзы в зазорах почти на два порядка ниже, чем на поверхности со свободным доступом электролита, латунь корродирует в зазорах сильнее, чем в объеме электролита. [c.72]

    Основная масса никеля в промышленности расходуется на производство сплавов для электротехники инвара, платинита, нихрома, никелина. Никелевые сплавы применяют также в химической и авиационной промышленности, в судостроении. Как легирующий металл никель сообщает сталям вязкость, механическую прочность, жаростойкость, устойчивость к коррозии. Хромоникелевые стали [1—4% (мае.) никеля и 0,5—2% (мае.) хрома идут на изготовление брони, бронебойных снарядов, артиллерийских орудий. Никель используют в щелочных аккумуляторах. Давно известен никель как катализатор. [c.431]

    Описание прибора. В установках для определения электропроводимости раствора электролитов сопротивления R и R , показанные на схеме мостика Уитстона (рис. 12), соответствуют реохорду АС (рис. 13), представляющему измерительную линейку с миллиметровыми делениями, на которой натянута проволока из никелина, константана или из нержавеющей стали с постоянным сечением по всей ее длине. Вдоль проволоки скользит подвижной контакт 5 (движок или ползунок). Часть проволоки соответствует сопротивлению R схемы мостика Уитстона (рис. 12), а часть [c.46]

    Никель играет важную роль в производстве специальных сталей, из которых изготавливают детали автомобилей, тепловозов и т. д. Его используют в сплавах и с другими металлами, например медью, алюминием, оловом, свинцом. Сплав никеля с медью применяют для изготовления монет. Нихром — сплав, содержащий [в % (масс.)] 60 N1 и 40 Сг, — в виде проволоки применяют для обмотки электропечей и других нагревательных приборов, так как он обладает сравнительно большим электрическим сопротивлением. Сплавы Константин [состав, %(масс.) 40 N1 и 60 Си] и никелин [состав, %(масс.) 31 N1, 56 Си и 13 2п] характеризуются низкими значениями электрической проводимости, почти не зависящими от температуры. Поэтому из этих сплавов [c.495]

    Медь Алюм н-ыий Платина Никелин Железо Олово Свинец [c.389]

    В термостате имеется 850 л воды, подогретой до 25° С. Однако вследствие теплопотерь в окружающую среду вода в термостате охлаждается и через 1 час температура ее отжается до 24,8° С. Для поддержания постоянной температуры (25° С) воду в термостате подогревают электрическим током. В качестве нагревателя служит обмотка из никелина длиной в 2,6 л( с сопротивлением в 8,14 ом/м. Подсчитать, какой силы электрический ток необходимо пропускать через обмотку для поддержания постоянной температуры термостата. [c.262]

    В металлическом состоянии они встречаются в сплаве о железом в метеоритах. Важнейшие минералы Со. и Ni кобальтин oAsS (кобальтовый блеск), железонйкелевый колчедан (Fe, Ni)9Sa, никелин NiAs. Эти минералы обычно встречаются вместе с соединениями железа, меди и других -элементов (полиметаллические руды). [c.555]

    Использование никеля в технике. Большое количество никеля используется для никелирования, т. е. обработки поверхностей из-де.чий из других мегаллов. Никель добавляют как легирующий материал в стали, придавал им особые свойства он является основой некоторых жаропрочных сплавов его сплавы с медью обладают ценными свойствами. Таковы константан и никелин, использую-Н1,исся в качестве материала для электропроводов, гейзильбер — иеокисляюшийся сплав, содержащий кроме никеля и меди также и цинк. Никель применяется также в сплавах с алюминием. [c.318]

    Сплавы, па основе никеля можно разделить на жаропрочные, магнитные и сплавы с особыми свойствами. Жаропрочные сплавы никеля используются в современных турбинах и реактивных двигателях, где температура достигает 850— 900 °С таких температур сплавы на основе железа не выдерживают. К важнейшим жаропрочным сплавам никеля относятся нимоник, инконелъ, хастеллой. В состав этих сплавов входит свыше 60% никеля, 15—20% хрома и другие металлы. Производятся также металлокерамические жаропрочные сплавы, содержащие нике.ль в качестве связующего мета.лла. Эти сплавы выдерживают нагревание до 1100 °С. К сплавам никеля с особыми свойствами принадлежат монель-металл, никелин, константан, инвар, платинит. Монель-металл (сплав никеля с 30% меди) широко используется в химическом аппаратостроении, так, как по механическим свойствам он превосходит никель, а по коррозионной стойкости почти не уступает ему. [c.631]

    Арсенид никеля NLAa-минерал никелевый колчедан, или никелин, т. пл. 968 С. Реш. гексагональная (рис. 3.105) н состоит из двух ярусов, атомы As находятся в центрах тригональных призм, по три в каждом ярусе, атом каждого элемента октаэдрически окружен шеаью атомами другого элемента. [c.542]

    Под названием нейзильбера (также аргентан, альпака) известны сплавы, содержащие 10—20%> никеля, 40—70% меди и 5—40% цинка. Они сереб-ристо-белого цвета, устойчивы в химическом отношении и хорошо полируются. Некоторые никелевые сплавы, вследствие их незначительной электропроводности, применяются для изготовления реостатов. К ним принадлежат никелин (31% N1, 56% Си и 13% 2п), отличающийся большим удельным сопротивлением, которое незначительно зависит от температуры константан (40% N1 и 60% Си), электропроводность которого с изменением температуры почти не изменяется манганин (4% N1, 12% Мп, 84% Си) он почти не образует термопары с медью и потому применяется для приготовления прецизионных сопротивлений. Для обмотки электрических печей часто применяется хромоникелевая (нихромовая) проволока, которая состоит из 60% N1 и 40% Сг и характеризуется большим электрическим сопротивлением. [c.387]

    В отличие от железа кобальт и никель чаще образуют сульфидные и арсенид-ные минералы, чем оксидные. Известны oAsS — кобальтин, NiAs — никелин, СоАзз — скуттерудит, NiAsS — герсдорфит и т.п. Совместные с железом минералы также принадлежат к сульфидно-арсенидному классу (Pe,Ni)9Sg — пентландит, ( o,Pe)As2 — саффлорит и т.п. [c.489]

    Распространенность в природе. Массовые доли кобальта и никеля в земной коре составляют соответственно 3-10-3 и 8-10-3 0/ Важнейщими минералами кобальта и никеля являются кобальтин oAsS, линнеит 03S4, пентландит (Fe, Ni)S, никелин NiAs. Кобальт и никель часто сопутствуют друг другу в природе. [c.289]

    Нужную для работы печь можно легко изготовить в лаборатории своими силами. Для этого железную трубку длиной 45 см и диаметром около 30л1л обвертывают тонким слоем влажного асбестового картона. Концы трубки обматывают толстым слоем асбеста, на который туго накладывают несколько витков толстой медной проволоки. К медной проволоке прикрепляют концы нагревательной спирали (никелин, нихром и т. п.), равномерными витками которой по влажному асбесту обматывают всю трубку. Вблизи концов трубки витки следует положить несколько чаще, чем в середине трубки. Концы мед- [c.64]

    Никель наряду с железом содержится в метеоритах. Важнейшими рудами никеля являются никелин NiAs, миллерит NiS и пентландит (Ni,Fe)S. Металлический никель в виде сплава, содержащего железо и другие элементы, получают из руды путем ее обжига и восстановления углем. При очистке никеля методом Монда вначале получают соединение тетракарбонил никеля Ni( 0)4 и затем его разлагают. Никелевую руду восстанавливают водородом до металлического никеля при таких условиях, при которых окислы железа не восстанавливаются. Затем через восстановленную руду пропускают при комнатной темпе- [c.554]





Неорганическая химия (1989) — [

c.400



]

Неорганическая химия (1987) — [

c.431



]

Неорганическая химия (1981) — [

c.490


,


c.495



]

Общая химия в формулах, определениях, схемах (1996) — [

c.490



]

Химия (1978) — [

c.554



]

Химический энциклопедический словарь (1983) — [

c.377



]

Общая химия в формулах, определениях, схемах (0) — [

c.490



]

Общая химия в формулах, определениях, схемах (1985) — [

c.490



]

Общая химия в формулах, определениях, схемах (0) — [

c.490



]

Большой энциклопедический словарь Химия изд.2 (1998) — [

c.377



]

Справочник Химия изд.2 (2000) — [

c.356


,


c.393


,


c.436



]

Химия справочное руководство (1975) — [

c.131


,


c.184



]

Таблицы для определения минералов по физическим и химическим свойствам (1980) — [

c.118



]

Общая химия и неорганическая химия издание 5 (1952) — [

c.314


,


c.397



]

Неорганическая химия Издание 2 (1976) — [

c.449



]

Общая химия 1982 (1982) — [

c.694



]

Общая химия 1986 (1986) — [

c.674



]

Общая и неорганическая химия (1981) — [

c.555


,


c.570



]

Неорганическая химия (1978) — [

c.414



]

Микрокристаллоскопия (1946) — [

c.203



]

Общая химия (1974) — [

c.608



]

Лекционные опыты и демонстрации по общей и неорганической химии (1976) — [

c.120


,


c.197



]

Общая химия Издание 18 (1976) — [

c.686



]

Общая химия Издание 22 (1982) — [

c.694



]

Неорганическая химия (1994) — [

c.478



]

Техника лабораторной работы в органической химии Издание 3 (1973) — [

c.14



]

Неорганические и металлорганические соединения Часть 2 (0) — [

c.443



]

Общая химия (1968) — [

c.442


,


c.584


,


c.671



]


chem21.info

Проектная работа по физике 8 класс “Определение материала провода реостата”

Муниципальное бюджетное общеобразовательное учреждение

«Средняя общеобразовательная школа № 2 п.г.т. Актюбинский»

Азнакаевского муниципального района Республики Татарстан

Тема проекта:

«Определение материала провода реостата»

Исследовательский проект по физике

Выполнили: Хусаинова И., Синица П.

ученицы 8А класса. МБОУ

«СОШ №2 п.г.т. Актюбинский»

Руководитель проекта: Хисматова М.С., учитель физики

Азнакаево, 2015 год

Содержание

1.Введение

1.1.Актуальность

2. Теоретическая часть

3.Практическая часть

4.Вывод

Список литературы

1.Введение

1.1.Актуальность

На практике часто бывает необходимо регулировать силу тока в цепи. Водитель трамвая или троллейбуса, трогая машину с места, должен постепенно увеличивать силу тока в электродвигателе, иначе получится сильный рывок. Свет в зале театра или кинотеатре гаснет постепенно. Изменяют силу тока в динамике радиоприемника, регулируя громкость. Скорость вращения вала электродвигателя швейной машины также изменяется при изменении силы тока. Для уменьшения или увеличения силы тока служат приборы называемые реостатами. Простейшим реостатом может служить простая проволока с очень большим удельным сопротивлением.

При помощи подвижного контакта можно уменьшать или увеличивать длину включенного в цепь участка проволоки, тем самым, изменяя сопротивление цепи, а значит и силу тока в ней. Устройство для регулирования и ограничения силы тока в электрической цепи называют реостатом.

При замыкании электрической цепи, на зажимах которой имеется разность потенциалов, возникает электрический ток. Свободные электроны под влиянием электрических сил поля перемещаются вдоль проводника. В своем движении электроны наталкиваются на атомы проводника и отдают им запас своей кинетической энергии. Скорость движения электронов непрерывно изменяется: при столкновении электронов с атомами, молекулами и другими электронами она уменьшается, потом под действием электрического поля увеличивается и снова уменьшается при новом столкновении. В результате этого в проводнике устанавливается равномерное движение потока электронов со скоростью нескольких долей сантиметра в секунду. Следовательно, электроны, проходя по проводнику, всегда встречают с его стороны сопротивление своему движению. При прохождении электрического тока через проводник последний нагревается.

Предмет исследования: провод реостата.

Цель работы: вычислить удельное сопротивление провода реостата, определить название металла.

Проблема: определить материал, из которого сделан провод реостата косвенным путем.

Оборудование: реостат, линейка, иголка, микрометр.

Задачи:

  1. Подсчитать количество витков провода.

  2. Узнать диаметр провода реостата.

  3. Узнать длину одного витка провода.

  4. Найти длину всего провода.

  5. Рассчитать площадь поперечного сечения.

  6. Найти удельное сопротивление провода.

2.Теоретическая часть

Электрическим сопротивлением проводника, которое обозначается латинской буквой r , называется свойство тела или среды , превращать электрическую энергию в тепловую при прохождении по нему электрического тока.

На схемах электрическое сопротивление обозначается так, как показано на рисунке 1, а.

Рисунок 1. Условное обозначение электрического сопротивления

Переменное электрическое сопротивление, служащее для изменения тока в цепи, называется реостатом. На схемах реостаты обозначаются как показано на рисунке 1, б. В общем виде реостат изготовляется из проволоки того или иного сопротивления, намотанной на изолирующем основании. Ползунок или рычаг реостата ставится в определенное положение, в результате чего в цепь вводится нужное сопротивление.

Длинный проводник малого поперечного сечения создает току большое сопротивление. Короткие проводники большого поперечного сечения оказывают току малое сопротивление.

Если взять два проводника из разного материала, но одинаковой длины и сечения, то проводники будут проводить ток по-разному. Это показывает, что сопротивление проводника зависит от материала самого проводника.

Температура проводника также оказывает влияние на его сопротивление. С повышением температуры сопротивление металлов увеличивается, а сопротивление жидкостей и угля уменьшается. Только некоторые специальные металлические сплавы (манганин, константан, никелин и другие) с увеличением температуры своего сопротивления почти не меняют.

Итак, мы видим, что электрическое сопротивление проводника зависит от: 1) длины проводника, 2) поперечного сечения проводника, 3) материала проводника, 4) температуры проводника.

За единицу сопротивления принят один Ом. Ом часто обозначается греческой прописной буквой Ω (омега).

При сравнении сопротивления проводников из различных материалов необходимо брать для каждого образца определенную длину и сечение. Тогда мы сможем судить о том, какой материал лучше или хуже проводит электрический ток.

Удельное электрическое сопротивление

Сопротивление в омах проводника длиной 1 м, сечением 1 мм² называется удельным сопротивлением и обозначается греческой буквой ρ (ро).

В таблице 1 даны удельные сопротивления некоторых проводников.

Таблица 1

Удельные сопротивления различных проводников.

Материал проводника

Удельное сопротивление ρв

Серебро
Медь
Алюминий
Вольфрам
Железо
Свинец
Никелин (сплав меди, никеля и цинка)

0,016
0,0175
0,03
0,05
0,13
0,2
0,42

3.Практическая часть

Нам дан реостат сопротивлением 6(Ом) . Воспользуемся формулой:

L – длина намотки провода(м)

удельное сопротивление

S – площадь поперечного сечения

R – Cопротивление проводника (Ом)

3.1.Ход работы:

  • Считаем количество витков.

  • Линейкой измеряем длину намотки провода.

  • Используя количество витков и длину намотки провода, находим диаметр провода по формуле:

L-длина намотки провода (91.5мм)

N-количество витков(126 шт.)

d-диаметр провода(мм)

D=19 мм

Диаметр одного витка провода.
r- радиус толщины провода.
d- диаметр провода .
D- диаметр наружной намотки реостата.

C – длина одного витка провода(мм)

диаметр одного витка провода(мм)

r – радиус одного витка провода(мм)

число пи(3.14)

Lдлина всего провода(м)

С – длина одного витка провода(мм)

N -количество витков

S – площадь поперечного сечения ( )

R – радиус провода(мм)

из какого материала сделан провод реостата по формуле:

удельное сопротивление

сопротивление реостата(Ом)

площадь поперечного сечения( )

длина проводника(м)

4.Вывод:

Определен металл из которого сделан провод реостата. В ходе работы мы смогли определить диаметр провода и длину одного витка провода, по формулам рассчитали длину провода, площадь поперечного сечения и его удельное сопротивление, а также узнали, что провод нашего школьного реостата изготовлен из никелина. В работе применялся косвенный метод измерений. Стало ясно, что проведение измерений было невозможно без прочных математических знаний.

Cписок литературы:

1.Физика 8 класс.Перышкин А.В. Москва.Дрофа, 2008 г.

2.Азбука физики. Горбушин Ш.А. Ижевск. «Удмуртия».1992 г.

3.Учимся радиоэлектронике. Головин П.П.Ульяновск. РИЦ «Реклама».1999 г.

4. http://festival.1september.ru/articles/551939/

5.http://www.eti.su/articles/visokovoltnaya-tehnika/visokovoltnaya-tehnika_633.html

infourok.ru

Большая Энциклопедия Нефти и Газа, статья, страница 1

Никелин

Cтраница 1

Никелин легче обрабатывается, но его удельное сопротивление ниже, а температурный коэффициент удельного сопротивления выше, чем у константана.
 [2]

Никелин марки НММц 68 – 1 5 ( 30 % Ni, 1 5 % Мп) более доступен, но его р ниже, он менее стабилен ( а выше) и допускает меньшие предельные рабочие темн-ры, чем копстантан.
 [4]

Манганины и никелины обычно применяются для изготовления прецизионных сопротивлений.
 [6]

Реотан и никелин обладают высоким удельным сопротивлением, но не допускают высоких температур – это реостатные сплавы.
 [7]

Выбор коистантана и никелина ( см. Реостатные материалы) обусловлен тем, что эти сплавы обладают значительным уд.
 [9]

Мельхиор, Константин, никелин представляют собой различные сплавы Си и Ni. При большом количестве марганца в сплаве с медью сплав называется манганином.
 [10]

Сплавы на медной основе: никелин, константан, манганин, нейзильбер, содержащие никель, марганец, цинк, применяются только для низких температур.
 [11]

Спирали выполняются из нихрома, никелина, реотана и других материалов, имеющих очень высокое удельное сопротивление.
 [12]

Наибольший интерес представляют месторождения Ла Никелина и Эсперанса, расположенные в районе стыка провинций Сальта и Жужуй. Первое находится на высоте 4560 – 4700 м над уровнем моря. Минерализация урана представлена настураном. Рудными минералами являются никелин, галенит, сфалерит, пирит, халькопирит. Второе месторождение слагается двумя жилами, секущими толщу сланцев. Уран представлен настураном, с глубиной минерализация меди и урана увеличивается. Месторождение разрабатывается для извлечения меди и свинца.
 [13]

Для температур до 500 можно применять никелин, константан и железо. Подобрав материал и диаметр проволоки, рассчитывают ее длину.
 [14]

Страницы:  

   1

   2

   3

   4

   5




www.ngpedia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
