Теплообменники Ридан НН — ООО Сибирский центр «Теплообменное оборудование»
«Ридан» ведущий производитель разборных пластинчатых теплообменников в России. Оптимальное соотношение цены, качества и сроков сборки. Основана 1998 г.
Технические характеристики разборных пластинчатых теплообменников
| Наименование показателя | Значение (характеристика) |
|---|---|
| Рабочая температура сред,°С | от минус 30 до 200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton и их модификации |
| Материал пластин | AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие |
| Теплоноситель | вода, пар, углеводороды, кислоты, пищевые жидкости и другие |
Таблица типоразмеров
|
Тип ПТО |
Ду, мм |
Площадь одной пластины, м2 |
Площадь теплообмена, макс. |
|---|---|---|---|
| НН№02 |
25 |
0,027 |
1,43 |
| НН№06М |
32 |
0,067 |
6,57 |
| НН№04 |
32 |
0,04 |
3,70 |
| НН№08 |
32 |
0,08 |
7,39 |
| НН№12М |
50 |
0,157 |
29,52 |
| НН№07 |
50 |
0,07 |
7,96 |
| НН№14 |
50 |
0,15 |
16,35 |
| НН№20 |
50 |
0,21 |
22,89 |
| НН№18 |
65 |
0,179 |
24,702 |
| НН№09 |
65 |
0,1 |
15,3 |
| НН№19 |
65 |
0,22 |
38,72 |
| НН№31 |
65 |
0,33 |
50,49 |
| НН№44 |
65 |
0,45 |
68,85 |
| НН№37 |
80 |
0,40 |
240,20 |
| НН№21Е |
100 |
0,23 |
68,54 |
| НН№45Е |
100 |
|
150,8 |
| НН№55Е |
100 |
0,57 |
214,89 |
| НН№21 |
100 |
0,24 |
56,16 |
| НН№22 |
100 |
0,26 |
48,36 |
| НН№36 |
100 |
0,35 |
80,5 |
| НН№47 |
100 |
0,50 |
117,00 |
| НН№64 |
100 |
0,35 |
80,5 |
| НН№41 |
150 |
0,45 |
217,35 |
| НН№42 |
150 |
0,46 |
176,18 |
| НН№62 |
|
0,68 |
328,44 |

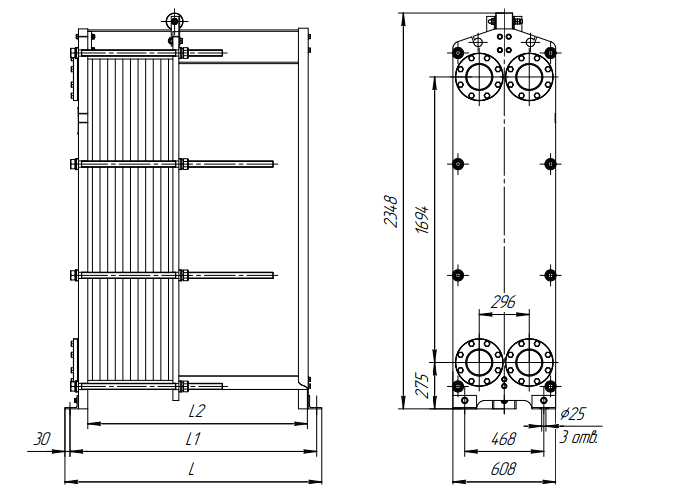

| НН№86 |
150 |
0,90 |
591,30 |
| НН№110 |
150 |
1,20 |
788,40 |
| НН№43 |
200 |
0,46 |
314,64 |
| НН№65 |
200 |
0,68 |
465,12 |
| НН№100 |
200 |
1 |
666 |
| НН№130 |
200 |
1,33 |
884,45 |
| НН№152 |
200 |
1,52 |
1015,36 |
| НН№67 |
250 |
0,54 |
351 |
| НН№113 |
250 |
1,13 |
734,50 |
| НН№155 |
250 |
1,56 |
1014 |
| НН№81 |
300 |
0,84 |
782,04 |
| НН№121 |
300 |
1,26 |
1170,54 |
| НН№188 |
300 |
1,96 |
1820,84 |
| НН№251 |
300 |
2,62 |
2443,87 |
| НН№145 |
400 |
1,45 |
1344,15 |
| НН№210 |
400 |
2,20 |
2044,03 |
| НН№315 |
400 |
3,15 |
3200,4 |
| НН№140 |
500 |
1,1 |
992,2 |
| НН№201 |
500 |
2,10 |
1929,90 |
| НН№300 |
500 |
3,10 |
2910,90 |
| НН№310 |
600 |
3,20 |
2373,42 |
| НН№430 |
600 |
4,46 |
3303,19 |
| НН№600 |
600 |
5,96 |
4416,36 |
, м2
Преимущества разборных пластинчатых теплообменников «Ридан»
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет.
Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
Нижегородское предприятие «Ридан» — ведущий отечественный производитель теплообменного оборудования, которое используют в промышленности и гражданском строительстве. Аппараты серии НН обеспечивают высокую эффективность технологических процессов, в которых задействованы жидкости, газы, агрессивные среды.
Модели марки применяют для организации горячего водоснабжения и отопительных систем. Теплообменник «Ридан» обеспечивают до 90% КПД при условии соблюдения заводских стандартов эксплуатации. Срок службы одного агрегата составляет не менее 10 лет.
Характеристики аппаратов «Ридан НН»
Корпус устройства состоит из двух плит, между которыми зажаты рифленые пластины. Элементы модуля изготовлены из устойчивых к окислению и агрессивным средам материалов. Для создания контактных пластин используют титан, нержавеющие сплавы SMO 254, AISI 304, Hastelloy C-276, молибденистую сталь AISI 316. Герметичность систем обеспечивают уплотнения из Silicone, Nitrile, EPDM, Viton. Преимуществами моделей марки признаны:
- простота монтажа и обслуживания;
- эффективность работы в неприхотливых условиях;
- надежность и долговечность материалов;
- высокое качество сборки;
- возможность оперативного изменения площади;
- комплектация фланцами нужного размера;
- большой выбор модификаций;
- устойчивость к вибрации и образованию стойких отложений.
Размер теплообменника «Ридан НН» рассчитывают индивидуально в зависимости от условий эксплуатации. Приборы можно использовать при температуре от — 30 до + 200 °C. Устройства легко очищаются от накипи и обеспечивают высокую турбулентность потоков, которые проходят через рельефные пластины. Количество ребер может достигать 930 шт. Оборудование «Ридан» можно купить по цене производителя с гарантией оригинальности и оперативной доставкой по указанному адресу.
Приобретение
Если вы не знаете тип теплообменника, то заполните форму онлайн расчета и получите стоимость и расчет теплообменника в течение 15 минут!
Паяные пластинчатые теплообменники — SWEP
Что такое паяные пластинчатые теплообменники?
Паяные пластинчатые теплообменники (ППТО, иногда называемые пластинчатыми теплообменниками) являются одним из наиболее эффективных способов передачи тепла от одной среды к другой.
Паяный пластинчатый теплообменник состоит из гофрированных пластин, которые образуют каналы, по которым могут распределяться горячая и холодная среды (обычно вода).
Паяные пластинчатые теплообменники могут использоваться для ряда функций в системе отопления или охлаждения — они могут действовать как конденсаторы, испарители, масляные или газовые охладители и использоваться для других функций, связанных с передачей тепла или охлаждения.
Паяные пластинчатые теплообменники широко используются во многих отраслях промышленности и часто в крупных тепловых сетях жилых домов. Они играют важную роль в обеспечении процесса и производства кондиционирования воздуха, холодоснабжения, охлаждения центров обработки данных и отопления жилых помещений.
Выбор технологии паяных пластинчатых теплообменников для вашего следующего проекта по отоплению или охлаждению обеспечит множество преимуществ, включая экономию энергии и затрат на техническое обслуживание, а также максимальное использование пространства.
Паяный пластинчатый теплообменник в сравнении с кожухотрубным теплообменником и теплообменником с прокладками.
Преимущества выбора паяных пластинчатых теплообменников (также известных как пластинчатые теплообменники)
- Компактность – Наши паяные пластинчатые теплообменники чрезвычайно компактны по сравнению с другими технологиями. Углеродный след может составлять всего одну десятую от кожухотрубного теплообменника или половину от пластинчатого теплообменника с прокладкой.
- Эффективность – Отсутствие необходимости в прокладках или вспомогательном оборудовании, около 95 % материала используется для передачи тепла. Высокая турбулентность потока также позволяет эффективно использовать небольшие перепады температур.
- Надежность – Прочная конструкция не требует прокладок, что исключает риск их утечки. Это означает стабильные тепловые и гидравлические характеристики при минимальном времени простоя на техническое обслуживание и эксплуатацию.
- Гибкость – Компактный размер позволяет эффективно использовать пространство и делает конструкцию системы более гибкой. Более крупные установки могут быть построены поблочно с помощью стандартных дверей и лифтов, и при увеличении спроса легко увеличить мощность.
- Экономичный — Вы сэкономите на энергии, техническом обслуживании, запасных частях и установке. Стоимость жизненного цикла в течение 15-20 лет часто может быть вдвое меньше, чем у соответствующего решения с прокладками.
- Самоочистка – Наши паяные пластинчатые теплообменники обычно самоочищаются благодаря сильно турбулентным потокам. В приложениях с высоким риском загрязнения или образования накипи очистка на месте выполняется легко без разборки. Узнайте больше об очистке пластинчатого теплообменника.
- Индивидуальный заказ – Объединяя конструкцию пластин, материалы и соединения стандартных компонентов, мы сокращаем время выполнения заказа, сохраняя при этом максимальную производительность для вашего конкретного применения.
Как выбрать паяные пластинчатые теплообменники
Мы здесь, чтобы помочь. Пожалуйста, свяжитесь с нами, если вам нужна помощь в выборе продуктов и решений для вашего проекта. Вы также можете использовать наше программное обеспечение для проведения собственных расчетов размеров пластинчатого теплообменника.
Часто задаваемые вопросы
В чем разница между паяным пластинчатым теплообменником (также известным как пластинчатый теплообменник), производимым компанией SWEP, и пластинчатым теплообменником
Компания SWEP стала пионером в разработке паяного пластинчатого теплообменника (ППТО) без прокладок, который имеет несколько очевидных преимуществ по сравнению с теплообменником с прокладкой на раме. Паяный пластинчатый теплообменник обеспечивает максимально эффективную передачу энергии при 95% ее содержания. Стоимость жизненного цикла в течение 15-20 лет часто может быть снижена вдвое по сравнению с решениями с прокладочными пластинами, которые построены на раме, требуют гораздо больше материала и, следовательно, менее эффективны (дополнительный материал не обеспечивает дополнительной возможности теплообмена).
).
Как определить размер паяного пластинчатого теплообменника
Программный пакет SWEP — SSP — это наше уникальное и ведущее в мире программное обеспечение, разработанное для расширенных расчетов теплообмена. Программное обеспечение обрабатывает однофазные, конденсаторные, испарительные, каскадные расчеты, двухступенчатые приложения и многое другое. Введите свои данные, и SSP немедленно представит концепцию продукта, которая наилучшим образом соответствует вашим потребностям.
Как очистить паяный пластинчатый теплообменник
Паяный пластинчатый теплообменник (ППТО) обычно является самоочищающимся благодаря сильно турбулентным потокам. В приложениях с высоким риском загрязнения или образования накипи из-за неподходящих условий, таких как сомнительное качество воды и высокие температуры (образование накипи), для поддержания эффективности может потребоваться химическая очистка. В таких случаях подходит безразборная мойка (CIP) — удобный способ очистки внутренних поверхностей закрытых систем.
