Резка оптических фильтров

Feb 22

Written By Владимир Варцов

В октябре 2019 года в нашу компанию поступил запрос на изготовление оборудования для участка дисковой резки для лаборатории Space Applications Center (SAC). SAC является ведущим научно-исследовательским центром Индийской организации космических исследований (ISRO), отвечающим за разработку и реализацию наземной и спутниковой аппаратуры необходимой для различных спутников связи, навигации и дистанционного зондирования.

Вступление

После проведения предварительных переговоров нам были направлены образцы материалов, которые используются данной лабораторией, для отработки технологии и подбора режущего инструмента. Среди полученных материалов были образцы оптических стекол RG610 и NBK7, а также пластины кремния и германия.

Резка кремния и германия не представляла особой сложности для наших специалистов — было полное понимание какой инструмент и какие режимы резания необходимо использовать.

Основная же проблема была в резке оптических стекол для новых изделий SAC, имеющих двустороннее покрытие, которое легко повредить.

Требования к резке образцов SAC

Образцы должны быть порезаны в размер 50х2 мм с точностью ±10 микрон
Сколы на гранях не более 50 микрон
Плоскостность граней менее 20 микрон
Непараллельность граней менее 20 микрон

Особенности резки стекла

Хрупкий и относительно мягкий материал — склонен к образованию сколов, “засаливает” диск при резке с возрастанием нагрузки на шпиндель
Проблемный монтаж и как следствие сколы с нижней стороны образца

Оптическое стекло SCHOTT RG610

Кварцевое стекло SCHOTT Lithosil Q0/Q1

Разработка технологии

Обычно, первое с чем нужно определиться перед резкой нового материала — это способ его закрепления. В настоящее время широко распространено два способа резки стекол:

Монтаж на стеклянную подложку с помощью “ваксы“
Монтаж на адгезионную пленку

Использовать метод монтажа на “ваксу” оказалось невозможно, так как при отмывке образцов происходило повреждение функциональных слоев и единственно возможным вариантом оставался монтаж на адгезионную пленку. После тщательного отбора наш выбор остановился на нескольких УФ-чувствительных пленках на основе полиэстра разной толщины. Полиэстровая основа более жесткая и меньше “засаливает“ диск в процессе резки.

Второй важный момент это выбор отрезного диска, который бы смог обеспечить требуемое качество реза. Наиболее хорошие результаты показали диски на мягкой полимерной связке с размером алмазного зерна 30 мкм. После проведения многочисленных экспериментов удалось установить оптимальные параметры резания — скорость шпинделя, скорость подачи стола и глубину врезания. Полученные результаты полностью соответствовали требованиям SAC и более детально с ними можно ознакомиться по запросу.

Поставленное оборудование

После получения порезанных образцов SAC выбрал нашу компанию в качестве поставщика оборудования для участка дисковой резки. Поставленный комплект оборудования является законченным решением для производства оптических фильтров и состоит из следующих позиций:

Установка дисковой резки SATURN
Установка монтажа пластин на спутник-носитель WM-200
Установка УФ-экспонирования пленок UV-210
Система рециркуляции воды замкнутого типа RCS
Чилер для охлаждения шпинделя
Комплект адгезионной пленки и алмазных дисков

Отзыв SAC о нашей работе

Mr. Vladimir Vartsov,

V3 Corporation Ltd. has design, fabricated and installed dicing system, water re-circulation unit as per the requirement of Space Applications Centre, ISRO Ahmadabad successfully . The dicing system is carefully optimized for precise dicing high purity glass substrate with thin film optical filter coatings for fabrication of strip filter assemblies. The performance of the system is meeting the requirement, specifically backside chipping of substrate and the dicing surface quality is excellent and does not show any coating peel-off. Installation and demonstration of the system was carried out in very systematic and professional method; also, the training program to maintain and operate the system was very understandable.We appreciate the efforts made by the engineer, Mr. Vladimir Vartsov to make the dicing system functional at SAC site. We hope you will provide necessary support if required in future.

Thank you.

Regards,
Ms. Swati Bisht
Scientist-SG
Space Applications Centre, ISRO

Владимир Варцов

Резка стекла — Резка зеркал по размерам на заказ в Москве

Стекольная компания Астрал-Дизайн предлагает услугу – Резка стекла.

Резка стекла 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 15 мм, 19 мм на заказ для окон, балконов, межкомнатных дверей, душевых, полок, столов, мебели и тд.

Выбрать СТЕКЛО

Выбрать ЗЕРКАЛО

Стандартный размер стекла, из которого выполняется нарезка — 3210х2250 мм.
Максимальный размер листового стекла формата Джамбо — 6000х3210 мм.

В наличии разные виды стекла: прозрачное стекло, осветленное, матовое, тонированное, цветное, узорчатое и рельефное стекло.

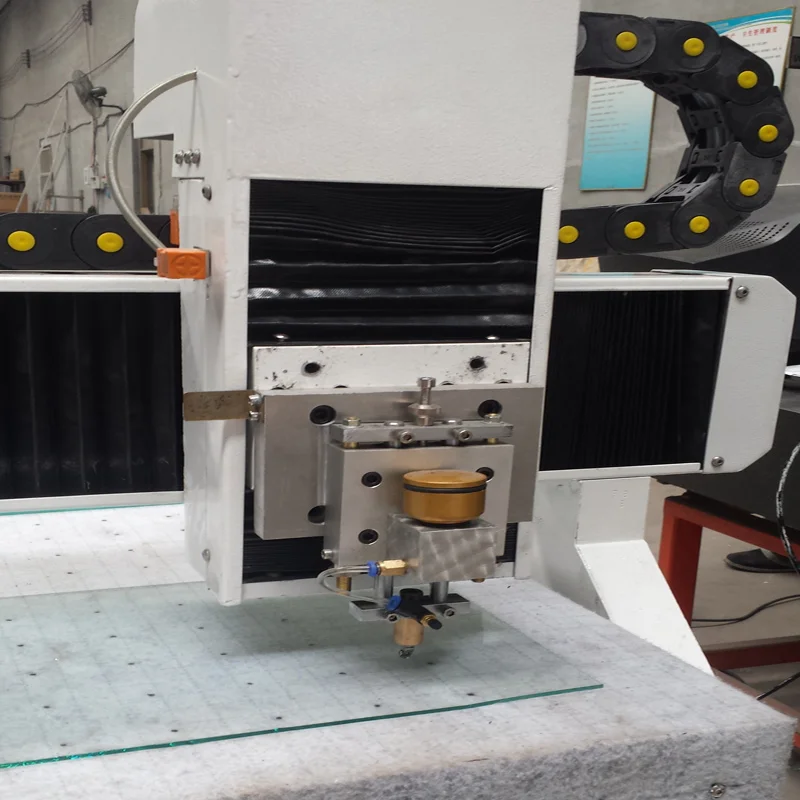

Наши мастера могут вырезать стекло по размеру или по шаблонам, обработать кромку, сделать вырезы под фурнитуру и закалить стекло. Резка стекла по размерам выполняется вручную или на профессиональном оборудовании. Фигурные изделия из стекла толщиной 12 мм, 15 мм, 19 мм режем при помощи специализированных станков гидроабразивной резки.

Заказать резку стекла и зеркал по размерам можно по тел: 8(495) 925-51-93, отправив заявку на почту [email protected] или в наших салонах в г. Москва и г. Королёв.

Заказать резку стекла

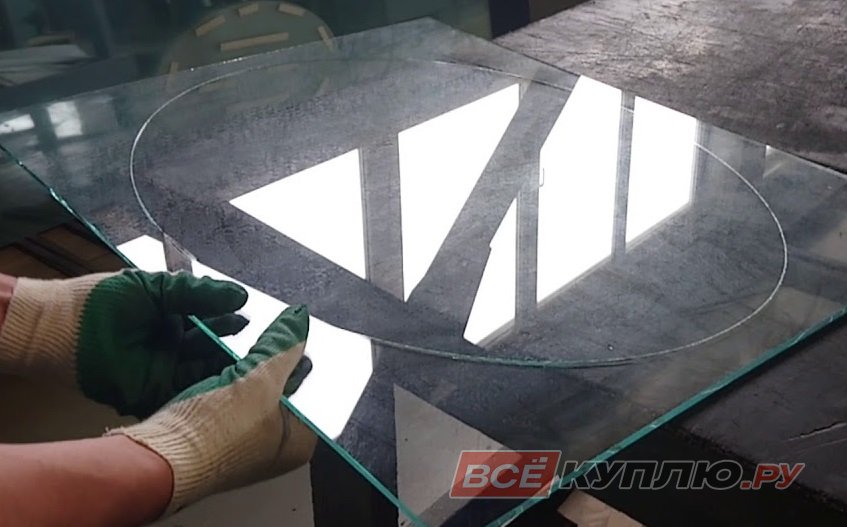

Резка листового стекла и зеркала в значительной степени отличается от резки других материалов, например, дерева. Атомы в стекле движутся хаотично, поэтому оно может быть разломлено в любом направлении. Таким образом, резка стекла – это, по сути, разлом по начертанной линии.

Для резки используют специальный инструмент – стеклорез. Он может иметь алмазное покрытие или ролик из твердого сплава. В настоящее время предпочтение при ручной резке отдаются масляным стеклорезам. Специальная жидкость, поступающая на режущий элемент, снижает силу трения, обеспечивая более гладкий разрез и продлевая жизнь самого инструмента.

Резка триплекса, закаленного и моллированного стекла

Покупая закаленное стекло, вы должны осознавать, что резке оно не поддается. Структура его такова, что отсечение даже небольшой части приводит к нарушению целостности и лист трескается полностью. Поэтому единственным вариантов замены изделия из закаленного стекла является его повторное изготовление.

Триплекс – это многослойное стекло, которое при ударе не рассыпается, а остается склеенным, благодаря пленке. Резка его возможна, а производится она при помощи специального оборудования.

Моллированное или гнутое стекло окружает нас в торговых центрах и магазинах. Оно обретает все большую популярность, благодаря прочности, широкому выбору форм и эстетичному внешнему виду.

Моллированный триплекс отличается не только прочностью, но и легкостью в обработке. Его можно резать и сверлить, наносить на него рисунки, печать, шелкографию и прочие элементы декора. Устойчивость к перепаду температур, отсутствие оптических искажений и неровностей делают этот материал одним из лучших на современном рынке стекла.

Как резать стекло

Несмотря на то, что прямолинейная резка листового стекла может осуществляться в домашних условиях, лучше доверить ее профессионалам. Так удастся избежать сколов и трещин, а размер стекла будет четко соответствовать необходимым параметрам.

Что касается более сложных типов резки многослойного и гнутого стекла, здесь требуются услуги опытных мастеров, имеющих в своем парке специальное оборудование.

Материал этот не настолько дешевый, чтобы доверять его обработку малоизвестным фирмам. Наша компания работает со всеми видами стекла, поэтому, заказав резку у нас, Вы гарантировано получите желаемый результат. Наши специалисты осуществят резку в соответствии с вашими пожеланиями или эскизом, если вы подготовили его самостоятельно. Мы воплотим в жизнь все ваши идеи и сделаем это максимально точно.

Как разрезать оптические зеркала и стекло [без ошибок]

Резка стекла — это деликатный процесс, требующий специальных инструментов для обеспечения безопасного и точного выполнения работ. Основываясь на нашем опыте в производстве стекла и зеркал, мы дадим вам профессиональные советы, чтобы убедиться, что вы готовы к приключениям по резке стекла!

Безопасность превыше всего!

Прежде чем вы начнете резать стекло, вам понадобится пара перчаток . После разрезания стекла края становятся очень острыми. Если вы возьмете стекло под неправильным углом, это может очень легко привести к травме. Мы рекомендуем использовать Перчатки Maxiflex , так как они очень гибкие, что позволяет более точно работать со стеклом. При этом любая пара стеклянных перчаток подойдет, если ваши руки защищены от острых краев.

Резка стекла

Когда вы режете зеркало с первой поверхностью, вам нужно будет сделать разрез на стороне ламината, чтобы он был более чистым. Если вы просто режете кусок стандартного стекла, подойдет любая сторона.

Мы рекомендуем систему резки стекла Morton просто потому, что она упрощает работу. Он имеет вафельную сетку, которая позволяет закреплять кусочки, чтобы удерживать зеркало/стекло на месте. Это идеально, когда вы делаете один и тот же разрез на нескольких кусках стекла, потому что зажим в кусках действует как заполнитель.

Если у вас нет доступа к системе резки стекла Morton, убедитесь, что в вашем распоряжении какая-либо линейка , чтобы ваша линия была прямой и чистой.

Выясните, где нужно разрезать стекло, и сделайте небольшие отметки маркером . После этого выровняйте линейку по сделанным вами отметкам, убедившись, что она полностью прямая.

Теперь вам понадобится резак для стекла . Когда вы выравниваете резцовое колесо леской, имейте в виду, что между головкой и краем инструмента есть небольшой зазор. Когда вы кладете его вниз, чтобы вырезать, вам просто нужно учитывать это небольшое дополнительное пространство между режущим диском и линейкой.
Теперь пришло время разрезать стекло! Вам нужно держать инструмент для подрезки так, чтобы более длинный угол / более длинный край шел к вам. Наклоните инструмент для подрезки и слегка придерживайте стекло, чтобы оно не двигалось.
Затем от самого края стекла сильно надавите резцом, пока не услышите звук резания, и перетащите его на себя. Если это звучит как стук гвоздей по классной доске, значит, вы делаете это правильно!
Далее вы получите плоскогубцы . В середине зажима есть линия, которая совпадает с линией надреза. Как только вы совместите линии, приложите давление, сжимая ручки, и это щелкает стекло.
Но ты еще не закончил!

Послеобрезка
В целях безопасности следующим шагом будет установка шлифовального бруска под углом 45 ° вокруг каждого края стекла. Это создает небольшой скос на стекле, убирая острые края.
Чтобы закончить свою работу, вы будете использовать цифровой штангенциркуль для измерения стекла. Просто включите калибр, выберите дюймы или милиметры и обнулите его. Последний шаг — сдвинуть металлические детали точно по высоте и ширине вашего стакана, и ВУАЛЯ, все готово!
Кто-то может удивиться, почему нельзя просто измерить стекло линейкой, и на это я отвечу: можно. Тем не менее, цифровой калибр даст гораздо более точные показания, что сделает ваши измерения точными.

Очистка стекла
Если вы удаляете пыль/мусор, попавший на зеркало, идеально подойдет пылесос со сжатым воздухом! Это собьет мусор с зеркала, а протирание его тряпкой приведет к тому, что частицы будут скользить по поверхности.
Убедитесь, что при использовании тряпки вы держите ее вертикально, а НЕ под углом, так как это может привести к попаданию охлаждающей жидкости на чувствительную поверхность зеркала
Если вы пытаетесь удалить отпечатки пальцев/масло с поверхности, распылите немного изопропиловый спирт (очиститель для линз) на стекло и протрите его тканью из микрофибры или салфеткой Kimtech.
При протирании поверхности старайтесь поворачивать тряпку так, чтобы чистая сторона прикасалась к стеклу при каждом протирании. В противном случае остатки последней протирки могут вернуться на стекло и поцарапать его.

Транспортировка/Защита
Если ваша оптика уже установлена и нуждается в защите, вы можете использовать что-то под названием Pre-Cote 33. Это особый вид аэрозольной краски, которая наносит синий ламинат на поверхность. Его действительно просто применять!

Располагайте оптику в хорошо проветриваемом помещении или на улице
Поверхность распыления с расстояния 6-12 дюймов
Получите ровное покрытие и дайте ему высохнуть
Сделайте это минимум 3 раза для толстого защитного слоя ламината
Для удаления наклейте ленту на ламинат, а затем снимите ее с поверхности
