Резка металла инструменты для резки металла – Ручные профессиональные ножницы по металлу: обзор, фото и назначение инструмента для резки металла

Содержание

Инструменты для резки металла: какое бывает оборудование

Монтажные и отделочные работы нередко сопровождаются дополнительными операциями, связанными с подготовкой тех или иных материалов. И если пластик с древесиной, к примеру, легко подкорректировать обычными инструментами плотника за пару минут, то металлические заготовки в силу жесткости структуры требуют куда больше усилий. Конечно, для работы с профилем и листовыми изделиями не обязательно обращаться к профессиональной технике. Но следует изначально понимать нюансы использования конкретного инструмента для резки металла, чтобы на выходе получилась заготовка, соответствующая ожиданиям.

Холодная и горячая резка – в чем отличия?

На базовом уровне следует разделить два принципиально разных подхода к обработке металла. Это холодная и горячая резка. В чем заключается разница? В случае с холодной обработкой целевая заготовка не подвергается изменению структуры для облегчения дальнейшего физического воздействия на нее. Как правило, это механические способы резки, при которых функциональный орган (зубец, резчик, коронка) должен быть выполнен из более стойкого материала, чем рабочая заготовка. Горячие способы обработки обычно предполагают термическое воздействие на материал до состояния плавления. Какие инструменты применяются при резке металла таким способом? В большинстве случаев используют полноформатные станки с автогеном, но и для бытового применения выпускаются технические средства горячей обработки. В эту группу входят сварочные аппараты, а последнее время становятся все доступнее и лазерные устройства для резки.

В этой категории можно выделить ручные и станочные агрегаты, предназначенные для раскроя металлических листов. Твердотельные заготовки толщиной более 20-25 мм ручными инструментами обычно не режутся. К ним относятся ножницы и ножовки по металлу. Что касается станочного оборудования, то его представляют стационарные пилы, ленточные обрабатывающие станки и шлифовальные машины. Причем сама по себе операция резки в станочном оборудовании редко представлена в единственном числе. Как правило, она является базовой, но ее также дополняют функции сверления, расточки, торцевания и т. д. Несмотря на очевидное превосходство платформенных мощных агрегатов, ручной инструмент для резки металла может потребоваться в решении несложных и деликатных операций. Например, если в удалении от розетки на стройплощадке нужно будет аккуратно подрезать край металлического листа. Использовать для этой задачи крупногабаритную пилу на станине нецелесообразно.

Классификация ножниц по металлу

Данный инструмент тоже бывает разным. Простейшие конструкции позволяют осуществлять раскрой тонкого листового металла, используя ручное усилие. В отличие от обычных ножниц, их режущие части выполняются из высокопрочной инструментальной стали. Рукоятки, в свою очередь, имеют пластиковые накладки с ребристой поверхностью для более цепкого хвата. Для более ответственных операций применяют электрический инструмент для резки металла с силовым приводом. Ножничный механизм представлен насадкой с небольшим вращающимся роликом. В действие его приводит двигатель мощностью до 500 Вт в среднем. К преимуществам этого инструмента относится не только высокая производительность, но и точность. Оператор может резать листы толщиной порядка 1,5 мм, оставляя ровные края.

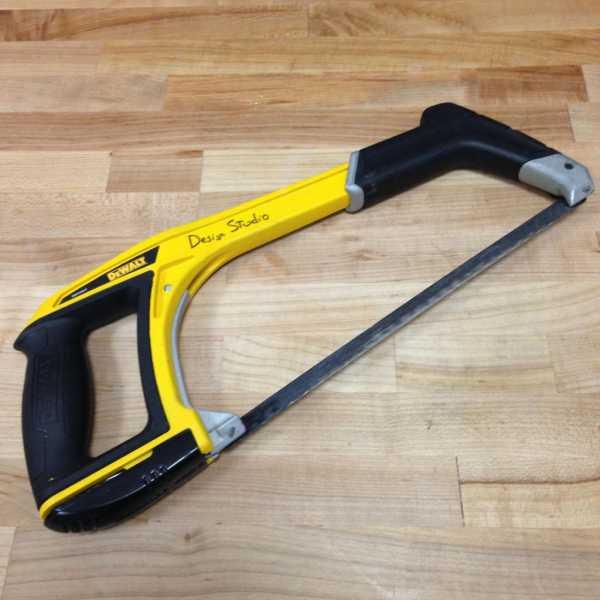

Резка металла ножовкой

Классическая пила с тонким и узким полотном по-прежнему сохраняет актуальность. На фоне мощного электроинструмента такая ножовка выигрывает низким ценником, простой конструкцией и возможностью получения аккуратного распила. В современных моделях для полотна используется закаленная или инструментальная сталь, позволяющая резать трубы, куски арматуры и профильные заготовки. Причем большинство ножовок имеют унифицированные механизмы фиксации пилки, поэтому сохраняется возможность применения разных по формату полотен с ориентацией на особенности рабочего материала. Основу же данного инструмента для резки металла нужно подбирать исходя из ее функциональности. Учитывать следует силу натяжения и диапазон настройки по длине.

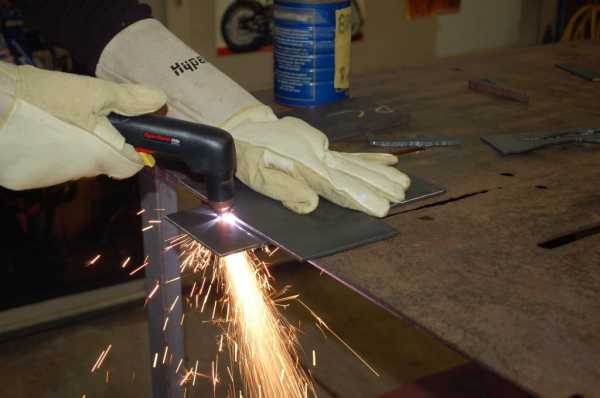

Особенности плазменной резки

Обработку такого типа реализуют специальные модели сварочных аппаратов. В качестве целевого материала применяются разные металлы от мягкого алюминия до титана и углеродистых сплавов. Но использовать данный метод рекомендуется только при наличии как минимум базовых навыков сварочных работ. Плазмотрон – это электрический инструмент для резки металла, в котором важную роль играет сила тока. В ходе подготовки рассчитывается ее потенциал, приходящийся на 1 мм заготовки. Причем для разных видов металла эта величина будет разной. Так, сталь и чугун режется при 4 А, а цветные сплавы рекомендуется обрабатывать с настройкой под 6 А.

Особенно новичкам необходимо продумать и вопросы безопасности в ходе рабочего процесса. Защита обеспечивается не только от электрического тока, но и от температурного воздействия с ультрафиолетовым излучением. Поэтому с данным инструментом для резки металла рекомендуется работать в специальной экипировке, дополненной щитком сварщика. На ногах тоже должны быть соответствующие штаны с обувью на случай неосторожного обращения с расплавом.

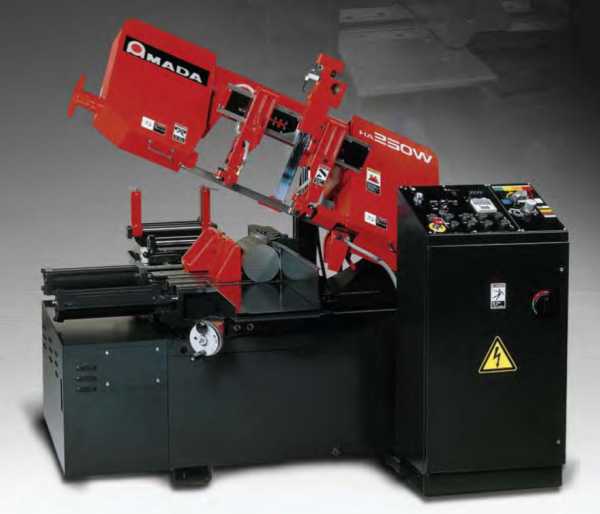

Ленточные станки для резки металла

Для обработки металлических заготовок повышенной твердости используют мощное станочное оборудование. Ленточная пила в этом классе – одно из самых эффективных решений, так как зубья пильных полотен выигрывают в показателях прочности даже у дисков болгарки. Также конструкция оборудования позволяет справляться с крупными заготовками толщиной более 100 мм. Например, стержень диаметром в 100 мм средняя по производительности машина обработает со скоростью 50-70 см

2/мин. Выгодна резка металла механизированным инструментом данного типа и в плане экономии целевого материала. Толщина ленты составляет всего 1,3 мм в среднем, поэтому расход стружки будет небольшим. Если сравнивать экономию в отходах с ручными способами резки, то разница достигнет 3-4 раза.

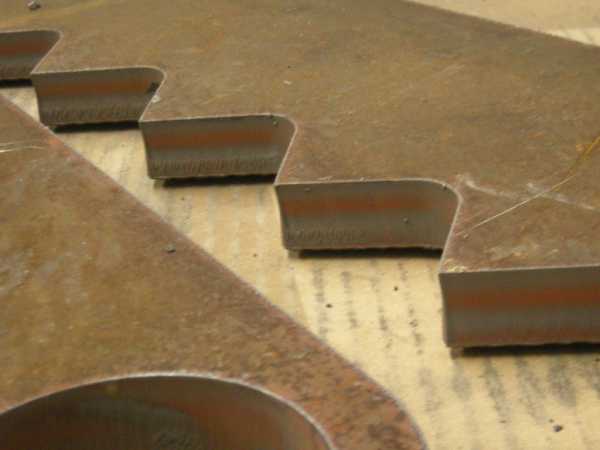

Гидроабразивная резка

Это высокотехнологичное оборудование, которое преимущественно используют на крупных металлообрабатывающих предприятиях. Особенности гидроабразивных станков заключаются в принципе работы. Резка выполняется не механическими элементами, и не тепловым воздействием, а смесью абразива и воды. Через специальное сопло на целевую область подается струя под большим давлением. На подходе канала к поверхности заготовки к нему подключается линия подачи микрочастиц песка и металла. В итоге направление гидроабразивной струи осуществляет раскрой с высокой степенью точности. Размер самих частиц может составлять несколько микрон, а толщина заготовки достигает 200 мм. К слову, ручные инструменты, применяемые при резке металла, ориентируются в основном на тонколистный прокат. И даже повышение мощности с изменением конструкции оборудования с целью приема больших заготовок вовсе не гарантирует качество раскроя. В свою очередь, гидроабразивные станки с ЧПУ реализуют операцию под контролем программной аппаратуры с комплексной задачей параметров резки.

Заключение

Выбор подходящего способа обработки металла зависит от конкретных целей. В некоторых случаях важна будет скорость резки материала в больших объемах и без высоких требований к качеству. Для таких задач используют механические станки с подходящей под формат заготовки конструкцией. Ручной инструмент для резки листового металла чаще применяют в бытовых условиях. Таким образом могут подготавливаться заготовки для кровли, обшивки хозяйственных построек и т.д. Самые же технологически и функционально продвинутые агрегаты демонстрируют принципиально другие подходы к решению подобных задач. Это в первую очередь гидроабразивное и плазменное оборудование, сочетающее в себе такие качества, как высокая производительность, точность и экономность.

fb.ru

Инструмент для резки металла, правила

Здравствуйте читатели и посетители блога. Перед постройкой дома мы часто стоим перед выбором какой инструмент для резки металла лучше будет купить — выбор сейчас богатый, и фирм разных много. При помощи правильной резки металла можно делать как самостоятельные заготовки из металла, так и металлические детали, которые затем будут подвергаться чеканке, ковке или безопасному сверлению.

Режущий инструмент



Выбор режущего инструмента зависит от степени твердости и толщины металла. Так, для резки тонких листов из металла вполне сойдут ножницы для металла.

При ручной резке металлических листов толщиной 4-7 мм следует пользоваться лобзиком или электрическими ножницами. Резку стальных труб лучше производить ножовкой по металлу.

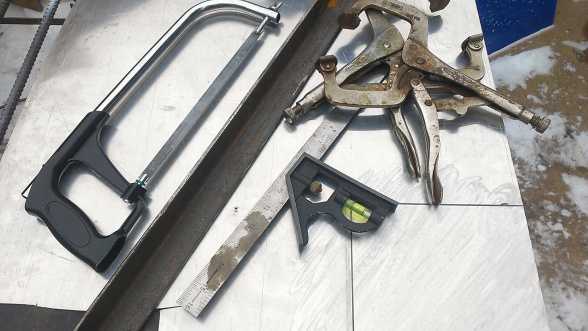

Ручной инструмент для резки металла

В момент использования ножовки нужно убедиться, что на ней установлено то полотно, которое рассчитано именно для резки металла. Иначе вас ждет разочарование.

Полотно по металлу должно быть прочно зафиксировано в раме ножовки.

Примечание: Режущее полотно правильно натянуто, если при надавливании сбоку на него оно не прогнулось. Иначе следует подтянуть стяжным винтом, но не переусердствуйте – есть вероятность сорвать резьбу.

Резка металлического профиля электролобзиком

Ручная резка металлических листов достаточной толщины производится при помощи болгарки (УШМ). На нее устанавливается специальный режущий диск с пометкой МЕТАЛЛ, не спутайте. Сначала на шпиндель насаживается опорная шайба, затем размещается режущий диск. Не забудьте также надеть защитные очки и рукавицы.

Внимание: очень часто, особенно при резке толстого металла, режущий диск «бьет» и при этом сильно затягивается крепежная гайка. Чтобы этого избежать между диском и затяжной гайкой следует вставлять, специально вырезанное из плотной бумаги, прокладочное кольцо. Если же все-таки гайка затянулась на столько, что не поддается ослаблению, аккуратно доломайте режущий диск до самого основания затяжной гайки. Возьмите полотно по металлу, направьте режущую часть полотно в проем затянувшихся остатков режущего диска. Опять же, аккуратно, путем периодического включения болгарки, выпилите остатки режущего диска.

Для более удобной ручной резки в комплекте с болгаркой всегда идет боковая рукоятка. Не забывайте ее использовать.

Резка металлической трубы болгаркой

Фиксация заготовок

При ручной резке листов из металла при помощи электро-лобзика или ножниц для металла, заготовку необходимо уложить на ровную широкую поверхность и зафиксировать струбцинами. А при резке заготовок ножовкой по металлу всегда фиксируйте заготовку в тисках.

Никогда не пилите заготовку на коленях, в руках или на весу. Это приводит к поломке режущего полотна, а часто и к травмам.

Процесс резки металла

При ручной резке металла ножницами плоскость заготовки необходимо располагать по отношению к области режущих кромок ножниц четко перпендикулярно. Разводить лезвия ножниц нужно не больше чем на ¾ всей их длины. Во время резки не сводите лезвие до конца – это приводит к разрыву металла в местах разреза.

При

резке металлической заготовки толщиной более 1 мм, лучше воспользоваться ручными прямыми ножницами по металлу, зажав одну рукоятку в слесарных тисках и сверху надавливать другой рукояткой.

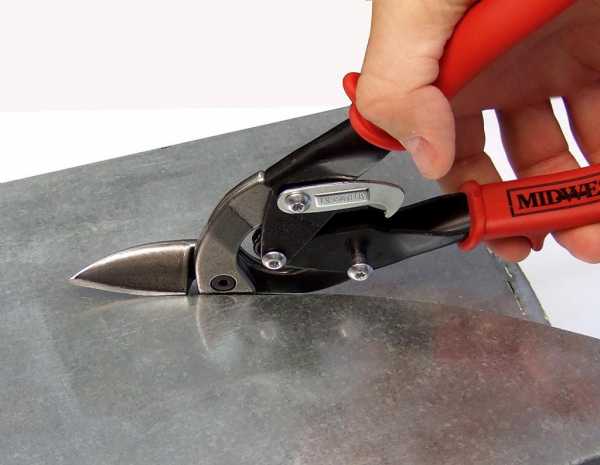

Резка металлического листа ножницами по металлу

Кроме прямых ножниц для металла, существуют ножницы с загнутыми лезвиями. Эти ножницы удобны для вырезания деталей более сложной формы, отверстий.

В работе с ножовкой для металла все движения необходимо производить плавно без резких движений. Старайтесь задействовать большую часть режущего полотна. Не отклоняйте его в сторону.

Примечание: При ручной резке стальных труб, лучше использовать не ножовку, а специальный труборез. При его резке срез получается более качественным, нежели от ножовки.

Во время резки стальных заготовок лобзиком кол-во циклов рабочего хода следует устанавливать в частотах не более 1000 в минуту. Иначе, при более быстром режиме, режущее полотно от перегрева быстро выйдет из строя.

Для получения более ровного края заготовки, используйте специальную линейку, которая поставляется в комплекте ПЭМ.

Если на лобзике режущее полотно в отличном состоянии, то резка протекает плавно, без усилий. Если же во время резки, приходиться прилагать некое усилие, то режущее полотно затупилось и его следует поменять на другое.

При резке стальных заготовок при помощи ПЭМ или других режущих инструментов на кромке заготовки образуются металлические заусенцы. Поэтому все работы стоит проводить строго в рабочих перчатках.

На рисунке показано как правильно располагать руки и ножовку

Итак, здесь мы рассмотрели самый основной инструмент для резки металла, и обозрели основные принципы работ по резке металла. Конечно же, инструмента бывает гораздо больше, есть ещё масса различных нюансов, и думается мы еще вернемся к этой теме. А впереди у нас аналогичная статья, но только по теме сверления древесины. До новых встреч.

С уважением, Вадим!





odnastroyka.ru

Как и чем режут металл: способы, виды оборудования

Резка - одна из самых обычных операций по обработке металлических заготовок.

Но тут сразу возникает вопрос: как и чем режут металл?

Металл можно резать механическим или термическим путем.

Принято различать две основных группы способов резания:

  1. Механические - распилка, резка ножницами и т. д.
  2. Термические, базирующийся на использовании струи какого-либо вещества - газа, воды и т. д.

Механические способы

В основе классификации механических способов резания обычно лежит ответ на вопрос: чем резать металл?
Разрезание ножовкой и ножницами по металлу

Разрезание ножницами: а) разрезание листа на полосы; б) разрезание листаножницами.
Вырезание круглой формы: в) неправильно; г) правильно

В домашних условиях металл обычно режут обыкновенной слесарной ножовкой. Процесс этот является достаточно трудоемким. Он значительно упрощается, если в распоряжении есть механическая ножовка.

В отличие от ножовок, существует достаточно много видов ножниц по металлу:

  1. Ручные ножницы позволяют разрезать относительно тонкий листовой металл. Они позволяют делать это быстро и точно, правильно следуя линии реза. Можно выделить несколько типов ручных ножниц: пальцевые, силовые, стуловые, рычажные, для криволинейного реза.
  2. Шлицевыми ножницами осуществляют как прямолинейную, так и криволинейную резку. Они позволяют резать металл в ограниченном пространстве, сохраняя при этом высокое качество реза. Приводятся в действие электродвигателем.
  3. Гильотинные ножницы могут разрезать металл с высокой точностью. Основные преимущества - отсутствие дефектов, высокая точность резания, сохранность внешнего покрытия разрезаемого материала.

Типы гильотинных ножниц:

Ручными ножницами можно резать относительно тонкий лист металла.

  1. Ручные ножницы. Главный недостаток - развиваемое усилие недостаточно для резки, если металл очень прочный.
  2. Механические ножницы. Приводятся в действие электродвигателем, поэтому производительность значительно выше, чем у ручных гильотин.
  3. Ножницы с гидравлическим приводом. Обеспечивают очень высокую точность работы. К тому же их можно оснащать ЧПУ, позволяющим заметно увеличить их производительность за счет сохранения в памяти типовых параметров разрезов.

Сабельные и дисковые пилы, углошлифовальные машины

Сабельные пилы по принципу действия похожи на электролобзик. Внешне выглядят как электродрель, только вместо сверла - выдвинутая вперед пила длиной от 10 до 35 см, совершающая возвратно-поступательное движение. Обычно пила питается от сети, но выпускаются и аккумуляторные варианты.

Для точного и быстрого резания металла применяют сабельные пилы.

Для разных видов работ применяются различные виды пильных полотен. Они легко меняются, подобно сверлам в электродрели. Система крепления надежная и рациональная. Зная, с чем предстоит работать, можно правильно выбрать соответствующую пилку. Например, чем больше кривизна разреза, тем уже должно быть полотно.

Для работы с сабельной пилой нужны навык, твердая рука и хороший глазомер.

Проще работать дисковыми пилами. Их режущие диски обычно изготовляют из твердого высоколегированного сплава или специальной быстрорежущей стали. Предназначены пилы для резки разнообразных металлических профилей, изготовленных из самых различных металлов и сплавов, обеспечивают узкий пропил, малое количество стружки.

Чтобы правильно выбрать пилу, следует особое внимание обратить на распиловочный круг, в частности на его диаметр. Чем он больше, тем больше возможности инструмента. После выполнения распила обычно требуется дополнительная обработка по удалению острых кромок. К минусам следует отнести довольно большие габариты и достаточно высокую стоимость.

Дисковой пилой можно пилить медь, алюминий и другие цветные металлы.

Большинство потребителей даже и не подозревает, что «болгарка» - это углошлифовальная машина. Дело в том, что это чудо техники родом из Болгарии, а наши люди длинных названий не любят. В большинстве случаев болгарка, оснащенная диском для распила стали, прекрасно заменяет дисковую пилу по металлу, хотя, судя по названию, изначально она предназначалась для шлифовки.

Сегодня очень многие используют ее именно как пилу, а не для шлифования, хотя современной болгаркой можно и резать, и зачищать, и полировать, и т. п. Причем резать и шлифовать можно практически все материалы. Главное - покупать различные инструменты не нужно. Для различных материалов и работ приобретаются лишь разные расходные материалы, а сама машина нужна только одна.

Термические способы

Способы резки, относящиеся к этой группе, можно разделить на такие виды: газовая и газоэлектрическая резки металлов.

В этих способах резки нагрев металла осуществляется газовым (кислородным) пламенем, а источники электроэнергии не используются. Различают три основных способа такой резки:

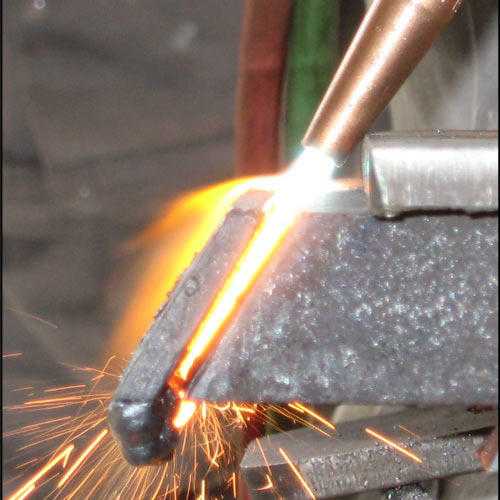

Кислородная резка металла предусматривает его нагревание. кислородная горячая струя режет металл и удаляет оксиды которые там возникают.

  1. Кислородная. При этом способе металл в зоне реза сгорает в кислородной струе, ею же выдуваются образовавшиеся оксиды.
  2. Кислородно-флюсовая. В область разреза поступает порошок-флюс, который облегчает процесс резки благодаря химическому, термическому и абразивному воздействиям.
  3. Кислородно-копьевая. Высокая температура создается за счет сгорания так называемого копья - трубки, через которую продувается струя кислорода.

Основные преимущества этих способов:

  • низкая стоимость;
  • можно резать толстый слой металла.

Основные недостатки:

  • большой расход металла;
  • низкая точность;
  • необходимость дополнительной обработки деталей;
  • малая скорость резки;
  • большая толщина реза;
  • термическая деформация металла.

При газоэлектрической резке металл нагревается за счет источника электроэнергии, а расплав из зоны реза удаляется газовой струей. Существует два способа этой резки:

  1. Воздушно-дуговая - жидкий металл из зоны плавления удаляется струей сжатого воздуха.
  2. Кислородно-дуговая - нагретый в пламени дуги металл сгорает в поступающей струе кислорода, ею же выдувается.

Применяется в основном для исправления дефектов сварных швов. Главный недостаток - науглероживание места разреза вследствие сгорания угольных электродов.

Плазменная резка

Плазменная резка на сегодняшний день самый совершенный, быстрый и экономически эффективный способ резки металла.

Весьма перспективный и быстро прогрессирующий метод. Разрезаемый металл плавится струей плазмы - ионизированного газа с температурой в десятки тысяч градусов. Плазменная струя создается в особом устройстве - плазмотроне - из обычной электрической дуги за счет ее сжатия и вдувания в зону реакции плазмообразующего газа. Две основных схемы обработки:

  1. Резка плазменной струей. При этом способе дуга возникает между электродом и наконечником плазмотрона. Обрабатываемая деталь в электрическую цепь не включена.
  2. Плазменно-дуговая - дуга возникает между неплавящимся электродом из тугоплавкого материала и разрезаемым металлом. Эффективный и более часто применяемый метод.

Преимущества плазменной резки в сравнении с газовыми способами:

  • высокая скорость резки;
  • универсальность применения;
  • возможность резать с высокой точностью и качеством;
  • отсутствие необходимости в дорогостоящих газах;
  • возможность вырезания деталей сложной формы;
  • безопасность и экологичность.

Недостатки:

  • дороговизна и сложность оборудования и его техобслуживания;
  • невозможность резки заготовок толщиной более 80-100 мм;
  • ограниченный угол отклонения реза от перпендикулярности;
  • повышенный уровень шума.

Остальные термические методы вследствие ряда причин, из которых основная - высокая сложность и стоимость оборудования, пока широкого распространения не получили. Ограничимся лишь их перечислением:

  • гидро- и гидроабразивная резка;
  • лазерная и газолазерная резка;
  • метод электрической эрозии;
  • криогенная резка.

Резюмируя все вышесказанное, можно сделать вывод: способов и видов оборудования для резки металлов очень много. Правильно выбрать наиболее подходящие способы можно, лишь взвесив множество факторов, прежде всего финансовые возможности.

1metallocherepica.ru

как режут металл — инструменты и способы

В упрощённом виде технология резки металла заключается в следующем:

  • Режущая кромка инструмента внедряется в заготовку;
  • Движение инструмента по верхнему слою металла приводит к отрыву его от основной заготовки, срезаемый слой при этом испытывает пластическую деформацию.

Когда создавшееся в этом слое напряжение становится выше прочности металла, происходит скалывание и образуется стружка (элементы припуска постепенно переходят в стружку).

Резка металла может быть холодной и с применением высокотемпературных технологий.

При холодном способе — к материалу применяется механическое воздействие, режущий инструмент при этом должен иметь большую твердость, чем заготовка. В этом случае используются различные пилы, прессножницы, шлифмашинки, болгарки.

При горячей обработке — металл при помощи инструмента расплавляется в месте разреза, а расплав удаляется потоком газа. Системы для такого способа резки – это автогены, плазменная резка, кислородная, воздушно-дуговая, лазерная.

При применении некоторых способов обработки нельзя получить необходимую чистоту — это воздушно-дуговая, кислородная резка и обработка болгаркой. Поэтому эти способы применяют для подготовительных работ, нарезания заготовок и демонтажа.

Полезно: металлорежущие станки.

Виды резки:

Та как же режут металл?

Способы резки металла можно разделить на несколько групп: механическая резка (зенкование, сверление, фрезерование, шлифование и др), гидроабразивная, лазерная, газовая, плазменная резка.

Механическая резка может производиться при помощи углошлифовальной машины (болгарки), гильотины, стационарной циркулярной пилы, ленточнопильного станка. Существенным недостатком механической резки является то, что с её помощью возможно производить только прямолинейные разрезы. К достоинствам относят экономичность, высокую точность и ровные края разреза.

  • Резка болгаркой применяется для сортового металлопроката, имеющего небольшой и средний диметр и используется в производстве уголков, арматуры, квадратов, кругов и т.д. Данный метод отличается, с одной стороны, невысокой производительностью, с другой – малыми количествами побочных продуктов – окислов и окалины в месте разреза.
  • Резка циркулярной пилой позволяет производить разрезы под углом, а также достигать высокой точности и качества разреза. К недостаткам можно отнести низкую скорость, ограничения в глубине разреза и сравнительно высокое количество отходов.
  • Резка или, точнее, рубка металла гильотиной является наиболее продуктивным и недорогим способом обработки металла. При этом имеются ограничения в производстве деталей со сложной конфигурацией.
  • Ленточнопильный станок позволяет производить резку любых металлов и сплавов, в том числе и под углом, с минимальными потерями металла, получая идеальную кромку. Способ имеет ограничения в размерах отрезаемых деталей.

Гидроабразивная резка является одним из инновационных методов и позволяет с высокой точностью производить раскрой металла толщиной до 30 см. При использовании данного метода не требуется последующая обработка краёв разреза. Резка производится на специальном оборудовании при помощи смеси воды с абразивным песком, которая подаётся под высоким давлением через узкое сопло. К преимуществам метода относится отсутствие термического воздействия на металл, что предупреждает его деформацию. К недостаткам – высокая стоимость и неприменимость для металлов, подверженных коррозии.

Газовая резка производится при помощи специального оборудования путём интенсивного оплавления металла, которое происходит под воздействием направленного потока газокислородной смеси. Данный способ подходит для резки металлов и сплавов, имеющих небольшую теплопроводность. Для газовой резки характерно наличие в местах разреза окислов, наплывов и окалины, образующихся под воздействием высоких температур.

Плазменная резка осуществляется при помощи подающейся под высоким давлением смеси газов, в результате чего происходит частичное выгорание , плавление и полное выдувание частиц металла в месте разреза. Данный способ применим к любым разновидностям металла, он является одним из наиболее экономичных и производительных методов (в 4 раза быстрее лазерной резки, в 8 раз – гидроабразивной и в 10 – механической). Потери металла при плазменной резке минимальны, как и негативное воздействие на окружающую среду. Плазменную резку применяют для любого токопроводящего металла толщиной от 1 до 150 мм, при этом полученные детали имеют ровные и гладкие кромки и не требуют последующей обработки. Способ применим как для единичного, так и для серийного производства.

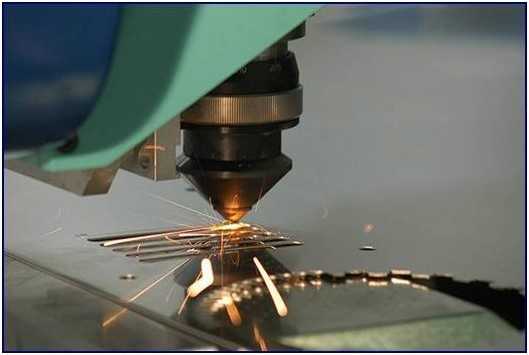

Лазерная резка металла происходит на специальных станках под интенсивным воздействием на прокат лазерного луча, который испаряет часть металла. Оставшийся в месте разреза расплавленный металл выдувается потоком газовой смеси. При помощи лазерной резки можно получать детали высокой точности и любой конфигурации, с ровными, не требующими обработки краями. К достоинствам можно отнести и отсутствие деформации.

Недостатками данного метода являются его высокая стоимость, ограничения в толщине проката (до 20 мм) и типе металла (метод плохо подходит для нержавеющей стали, алюминия и других металлов, обладающих высокой отражающей способностью).

Дополнительно:

  1. Резка металла под водой.
  2. Резка чугуна.
  3. Резка цветного металла.



kudavlozitdengi.adne.info

Режем металл. Ручной инструмент для резки металла

Даже тот, кто не занимается строительством или ремонтом профессионально и далек от производства металлических конструкций, обязан иметь под рукой самое простое приспособление для резки метала.

Такой инструмент может пригодиться, если нужно разрезать металлический профиль либо лист умеренной толщины нужных форм и размеров.

С этой целью применяется простой и относительно недорогой ручной инструмент.

Весь ручной ассортимент, который предназначается для резки металла можно разделить на ножовки и ножницы. Рассмотрим более детально каждый из них.

Интересно! Выбор болгарки тут!

Ножницы предназначаются для резки довольно тонких металлических листов (толщина до 1 миллиметра, для алюминия – до 2,5 мм).

Конструкция ножниц полностью соответствует названию:

Два лезвия на одном конце, две рукоятки на другом.

Чтобы резать металл максимально удобно, при этом, прилагая меньше усилий, угол крепления лезвий должен равняться 7-12 градусам.

Нужно отметить, что сами лезвия имеют клиновидную форму, затачиваются они под углом от 65 до 80 градусов, диапазон зависит от назначения (больший угол для более твердого металла и наоборот).

Ножницы по своему назначению и конструкции отличаются между собой. Выделяют стуловые, пальцевые, рычажные, силовые ножницы, а также ножницы для криволинейного и прямого реза.

Наиболее простыми в конструкции считаются ножницы для прямого реза, предназначаются они для резки материала по прямой, а также для вырезания криволинейных деталей, имеющих большой диаметр.

В случае,если рисунок детали сложный, имеет много закруглений, для такой резки применяются ножницы для криволинейного реза. Особенность такого инструмента – криволинейная форма ножей.

Пальцевые ножницы являются аналогом криволинейных. Они также применяются для резки сложнейших деталей, лезвия пальцевых ножниц тонкие и очень острые.

В зависимости от взаимного расположения лезвий различают пальцевые ножницы левого и правого реза.

Чтобы разрезать металлические листы, толщиной до трех миллиметров, применяются кровельные либо стуловые ножницы.

Конструкция таких инструментов предусматривает особенный изгиб на рукоятке, которым ножницы крепят к станку.

Это позволяет направлять усилие обеих рук на вторую рукоять, увеличивая, таким образом, эффективность резки.

Наиболее мощными среди ручных ножниц считаются рычажные ножницы. К станку их крепят своим основанием, вмещающим в себя одно из лезвий.

Второе же лезвие опускают во время резки при помощи подвижной рукояти. Такими ножницами можно разрезать лист, толщина которого 4-6 мм.

А так же можете посмотреть видео инструмент для резки металла, пробивки отверстий

Подобрано для вас:

stroysvoy-dom.ru

Режем металл. Чем резать металл?

Даже те люди, которые не занимаются профессионально строительством, ремонтом и далеки от производства металлоконструкций, должны иметь под рукой самый простой инструмент для резки металла.

Он может пригодиться в случае необходимости разрезать металлический лист или профиль небольшой толщины нужных размеров и форм. Для этих целей вполне может подойти несложный и сравнительно недорогой ручной инструмент.

Чем резать металл?

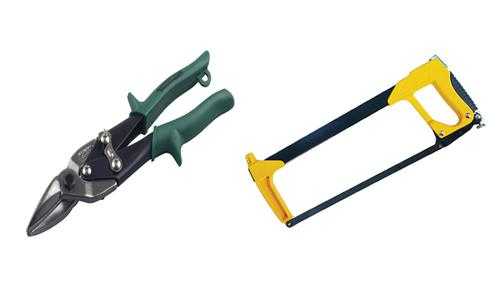

Ручные инструменты для резки металла делятся на ножницы и ножовки.

Ножницы для резки металла

Ножницы предназначены для резки тонких листов металла толщиной до 1 мм, для более мягких металлов, например, алюминия – до 2,5 мм. Их конструкция вполне соответствует названию: две рукоятки на одном конце и два лезвия не другом. Для удобства при резании и приложении меньших усилий угол крепления лезвий равен 7-12 градусов. Сами лезвия имеют клиновидную форму и заточены под углом 65-80 градусов в зависимости от назначения: меньший угол для более мягкого металла, и наоборот.

По своей конструкции и назначению ножницы рознятся между собой. При этом можно выделить несколько их типов: пальцевые, стуловые, силовые, рычажные, для прямого и криволинейного реза.

Ножницы для прямого реза – самые простые в конструкции и предназначены для резки металла по прямой. Также их используют для вырезания криволинейных деталей большого диаметра. Если же рисунок детали сложный и имеет множество закруглений, для его резки используют ножницы для криволинейного реза. Их особенностью является криволинейная форма ножей.

Аналогом ножниц с криволинейными ножами являются пальцевые ножницы. Они также используются для резки сложных деталей и имеют острые и тонкие лезвия. В зависимости от их взаимного расположения они бывают правого и левого реза.

Для металлических листов большей толщины (до 3 мм) используются стуловые или кровельные ножницы. Их конструкция предусматривает изгиб на рукоятке, которым они крепятся к станку, что позволяет направлять усилие двух рук на вторую рукоять, увеличивая при этом эффективность резки.

Силовые ножницы являются разработкой Н.А. Васильева, в честь которого они и названы. Их более сложная конструкция, состоящая из рукоятей, ножей, шарнира и диска для резки прутьев, позволяет увеличить прикладываемые усилия до двух раз. Ножи у них сменные и крепятся с помощью болтов к рукоятям. Дополнительно прилаженный диск позволяет разрезать еще и металлические прутья, толщиной до 8 мм.

Самыми мощными среди ручных ножниц являются рычажные ножницы. Они крепятся к станку своим основанием, которое вмещает в себя одно из лезвий. Второе лезвие опускается при резке с помощью подвижной рукоятки. Такие ножницы способны разрезать стальной лист толщиной до 4 мм, а более мягкие металлы – до 6 мм.

Резка металла ножовкой

Для более прочных деталей с большей толщиной стоит использовать ножовки. Они представляют собой ножовочное полотно, закрепленное в раме. Ножовочное полотно является сменным элементом. Его можно менять в зависимости от типа и толщины металла. При этом стоит учитывать количество зубьев на полотне и их длину. Зубья на полотне заточены под углом 60° и их можно разводить. Есть разводка по зубу и по полотну.

Ножовочное полотно, как было сказано выше, можно менять. При этом стоит помнить о его натяжении. При замене полотно устанавливается зубьями вперед относительно рукояти рамы.

Работая с режущим инструментом, следует помнить о технике безопасности и правилах эксплуатации, а также правильно подбирать инструмент, исходя из материала, который будет резаться. Правильно подобранный инструмент может сэкономить как деньги, так и силы. Поэтому перед покупкой стоит обратиться за советом к специалистам.

prostostroy.com

Резка металла

Какой инструмент применить для разрезания металла, зависит от толщины и формы заготовки. Тонкостенная профильная или тонколистовая сталь быстро и с небольшой затратой сил разрезается слесарной ножовкой. Для разрезания массивных полос прямоугольного сечения потребуется мощная угловая шлифовальная машина. В то время как применение ручного инструмента относительно безопасно, работа с машиной требует строгого соблюдения правил техники безопасности. Эти правила предусматривают как безопасные условия управления машиной, так и надежную фиксацию обрабатываемой детали и принятие мер по защите глаз и рук от возможных травм. Тот, кто намерен часто выполнять слесарные работы, должен позаботиться о приобретении соответствующего инструмента.

Металл, как известно, гораздо тверже дерева, а значит, инструмент, которым металл обрабатывают, должен быть острее и мощнее столярного. Необходимо также при работе с металлом строго соблюдать правила техники безопасности.

Ножовкой работают так:

Зубья ножовочного полотна должны быть направлены вперед. На концах полотна они мелкие и расположены чаще, чем в середине. Винт на конце рамы закрепляет полотно. Пилят всегда толчками, используя в основном средние зубцы. Возвращают пилу взмахом вверх.

Закрепление

Прочный удобный верстак — одно из условий успешной и безопасной работы.

Профильная заготовка (уголок) зажата в тисках с подкладкой из твердой древесины и алюминиевого листа.

Стержень с резьбой также зажат с алюминиевыми подкладками: они защищают резьбу.

Благодаря подкладкам из древесины с клиновидным вырезом труба надежно закреплена.

Ножовочные полотна

Для каждого вида металла надо подбирать соответствующее ему ножовочное полотно.

Для резки твердых металлов (например, обычной и нержавеющей стали) выбирают ножовочное полотно с мелкими зубьями, для более мягких металлов (медь, латунь, алюминий) — с более крупными и редкими.

В соответствии с толщиной

Необходимо учитывать толщину разрезаемого материала: для тонких деталей берут ножовку с мелкими зубьями, для толстых — соответственно с более крупными.

При резке в контакте с материалом всегда должно находиться не менее трех зубьев ножовки, чтобы разрез был прямолинейным. Ножовочные полотна изготавливаются из различных материалов, зарекомендовавших себя наилучшим образом. Из высокопрочной быстрорежущей стали делают универсальные полотна, которые хороши в работе, но не терпят перекоса. Быстрорежущая сталь очень упруга и подходит для материалов толщиной до 2 мм. Полотна из инструментальной стали пригодны для мягких материалов. Они стоят совсем недорого. Полотна из биметалла со слоем быстрорежущей стали годятся для резки твердых металлов. Твердосплавная проволока режет стекло и керамику, а вот металл ей поддается с трудом.

Слева направо: твердосплавная проволока; полотна из биметалла, а также высокопрочной быстрорежущей и закаленной инструментальной стали.

Правильная резка металла

Слесарная ножовка — инструмент, используемый чаще всего для разрезания профильной стали, труб, листового металла. В продаже имеются ножовки различной длины, наиболее часто применяется ножовочное полотно длиной 300 мм.

Закрепляйте полотно так, чтобы зубья были направлены вперед. Для врезания используйте переднюю или заднюю треть длины полотна: здесь зубья мельче и расположены чаще, чем в середине.

Затем прорежьте канавку, по которой и будет продвигаться полотно ножовки.

Можно также проделать канавку трехгранным напильником. Главное, чтобы с самого начала пила велась под прямым углом. Когда ножовка войдет в металл, на нее больше уже не нужно нажимать.

Направляйте ножовку обеими руками: правая удерживает рукоятку, левая находится на раме. Пилите равномерными толчками и с сильным нажимом.

При резке тонкого металлического листа используйте деревянные подкладки: тогда лист не будет вибрировать, а полотно не будет зажато.

Слесарная электроножовка

Если вам редко приходится резать длинные листы, то покупка специальных инструментов для резки металла себя не оправдывает.

Иметь обычную электрическую ножовку вполне достаточно. Более удобна машинка с электронным регулированием частоты ходов, позволяющая согласовать скорость резания с материалом и с ножовочным полотном. Большинство имеющихся в продаже электрических ножовок мощностью 300-400 Вт режут заготовки из конструкционной стали толщиной от 5 мм и из алюминия — до 15 мм. При выполнении длинных разрезов ведите машинку по опорной планке.

Берегитесь стружек

Электрические ножовки передвигаются тяговым усилием, то есть толчок(собственно режущее движение) происходит при перемещении полотна вверх. Металлическая стружка летит, следовательно, тоже вверх. Поэтому защищайте глаза предохранительными очками, а руки — рукавицами! Не будьте легкомысленными!

Длинные прямые разрезы хорошо выполнять слесарной ножовкой с электроприводом. Машинку нужно вести медленно и без нажима.

Столярная электроножовка

Столярная электроножовка прорезает более толстый листовой слой, чем слесарная, например стальной лист толщиной 12 мм и профильный материал толщиной 8 мм. Это объясняется большей мощностью инструмента (в среднем около 550 Вт) и более длинным ходом ножовочного полотна.

Скорость резания

На электроножовке можно установить скорость резания, оптимально подходящую для конкретного материала, и тем самым обеспечить сохранность ножовочного полотна. Использование очень гибкого биметаллического полотна позволяет осуществлять резку деталей даже заподлицо с поверхностью стены. Однако длинные прямые разрезы электроножовкой выполнить тяжело.

Облегчение резки

Ножовочное полотно будет скользить лучше, если его протереть мыльным раствором или специальной эмульсией для охлаждения режущих инструментов. Кроме того, смазанные полотна дольше остаются острыми и не так быстро нагреваются.

Преимущество столярной электроножовки — возможность вести резку материала, включая металл, гибким узким полотном без жесткой фиксации самого инструмента.

Шлиоовалыная машина

Обработка и резка толстостенных профильных изделий, а также листов толщиной более 2 мм — вот область применения угловой шлифовальной машины. Обычно работа ведется с опорой на руку. Тому, кто часто выполняет поперечную резку изделий, рекомендуется приобрести подходящую стойку.

Жесткое закрепление

Резка материала машиной требует некоторого навыка и может производиться только с помощью специальных шлифовальных кругов. Обрабатываемая деталь должна быть надежно закреплена. Во время работы не следует допускать перекоса машины.

Безопасность

Работать угловой шлифовальной машиной можно только в защитных очках, рукавицах и невоспламеняющейся одежде. Можно воспользоваться про-тивопылевым респиратором и звукоизолирующими наушниками. Если работа ведется в закрытых помещениях, то следует изолировать легковоспламеняющиеся вещества, так как при резке возникает искрение.

Угловой шлифовальной машиной можно разрезать самый толстый профильный материал. Возможности машины ограничивает лишь диаметр режущего круга.

Зубило

Такие работы, как, например, пробивание отверстий в толстых листах, срубание заржавленных гаек, перерубание толстой проволоки, выполняются лучше всего с помощью зубила.

Лезвие инструмента должно иметь угол заострения 40-60 градусов, быть остро заточенным и хорошо закаленным. Если режущая кромка уже после нескольких ударов тупится или деформируется, инструмент явно непригоден для дальнейшей работы.

Наиболее применяемы плоские зубила и крейцмейсели. Режущая часть плоского зубила имеет ту же ширину, что и рукоятка. У крейц-мейселя лезвие расположено поперек рукоятки и гораздо уже. Для вырубания криволинейных проемов лезвие можно чуть сточить по краям, придав ему выпуклую форму.

Соблюдайте правила безопасности

Работая зубилом, наденьте защитные очки: отскакивающие кусочки металла могут тяжело поранить глаза! Необходимо также работать на толстой (15-20 мм) стальной подкладке и обязательно пользоваться рукавицами.

Зубило ставится на линию разметки с небольшим наклоном — под ударом молотка лезвие прорубает материал.

Ножницы

Листы оцинкованной стали, меди, латуни и алюминия толщиной до 1 мм легко и чисто режутся с помощью специальных ножниц. Резка листов высокопрочной стали требует больших усилий и соответственно больше времени.

Ручными ножницами с прямыми ножами выполняют прямые разрезы, с ножами, слегка закругленными, — криволинейные. Существуют также универсальные ножницы для резки металлических листов. Но независимо оттого, какую форму имеют ножницы, целесообразно использовать заднюю часть их лезвий, так как там рычажное действие максимально. Благодаря этому вы будете значительно меньше тратить сил.

Специалистам

Для обычных работ достаточно иметь стандартные ручные ножницы. Как и в любом другом случае, чем выше качество инструмента, тем он дороже. Если вы часто занимаетесь работой по листовому металлу, стоит подумать о приобретении ручных рычажных (с параллельными ножами) или же высеченных ножниц.

Для резания по кривой линии лучше использовать ножницы с легким изгибом ножей. С помощью этого простого инструмента можно резать тонкие листы, не затрачивая больших усилий.

Труборез

Разрезать трубу слесарной ножовкой аккуратно и точно под прямым углом довольно сложно. А если это тонкостенные медные трубы, которые обычно применяются при монтаже кухонного и сантехнического оборудования, то их резка ножовкой вообще нежелательна, поскольку под действием разведенных зубьев пилы они легко деформируются, что, в свою очередь, делает невозможным плотное соединение таких труб, выполняемое обычно роликовой сваркой с раздавливанием кромок.

Режущий ролик

Для резки труб — особенно тонкостенных — лучше использовать труборез. Режущим роликом трубу подводят с небольшим нажимом к направляющему ролику, затем труборезом делают полный оборот. При каждом обороте режущий ролик осторожно поджимают. Повторяют эту операцию до тех пор, пока труба не будет разрезана.

Удаление заусенцев

При резке труб с очень тонкими стенками следует крайне осторожно регулировать подачу режущего ролика: существует риск продавить стенку. Лучше подавать ролик на небольшую глубину за несколько оборотов, чем пытаться резать с большим усилием. У разрезанной трубы на внутренней стороне остаются заусенцы. Их нужно аккуратно зачистить круглым напильником с мелкой насечкой.

После каждого оборота инструмента вокруг трубы необходимо ручным шпинделем отрегулировать положение режущего ролика. Затем резание продолжают.



www.remontiruemlegko.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
