Листовая набоечная и профилактическая резина для ремонта обуви
Выберите категорию:
Все
Заготовки для изготовления ключей (цены могут меняться, точную стоимость уточняйте у менеджеров )
» Английские (квартирные), аблой, мебельные
»» Ключи английские (квартирные) производство Китай
»» Ключи Английские (квартирные) производство ЕВРОПА
»» Аблой (финского типа)
»» Заготовки ключей мебельные, шкафчики
» Сувальдного типа (флажковые)
»» Сувальдного типа (флажковые) производство Европа
» Заготовки спец. профиль (вертикальные)
»» Заготовки ключей вертикальный тип, производство КИТАЙ
»» Заготовки ключей вертикальный тип, производство ТУРЦИЯ
»» Заготовки ключей, вертикальный тип, производство ЕВРОПА
» Электронные ключи, заготовки для домофонов
» Кресты, барьер, герда
» Заготовки ключей для автомобилей
» БРЕЛКИ / ПУЛЬТЫ для ворот и шлагбаумов
Все для ремонта обуви (цены могут меняться, точную стоимость уточняйте у менеджеров)
» Листовая набоечная и профилактическая резина для ремонта обуви
» Каблуки женские и мужские для ремонта обуви
» Формованные набойки и профилактика для ремонта обуви
» Подошва для ремонта обуви
» Женские набойки со штырями, полосы п/у со штырями
» Полиуретаны , Косячки для ремонта обуви.
Производитель:
ВсеAdidasAgent ProvocateurAirwheelAKGAllSaints TonyaAntonio BanderasAppleArchitak (Италия)Armand BasiASOSBaonBeatsBekoBelmondoBoris Shoe ComponentsBoschBrilliantBurberryCamelionCandyCATColumbiaComfortCRISTELLCrocsCrosbyDel’ta luxDemixDisneyDJIECCOEl TempoEnergizerFilaGAPGironacciGold WheelsH.E.BY MANGOHappy SocksHIGHTONEHomidoHotpoint-AristonHuaweiHVBRINCITYIndesitJanomeJawboneJMA ИспонияKangaROOSKappaLacosteLaura ClmentLGMandarina DuckMarco TozziMAXELLMerrellMezaguzMieleMinamotoMONDIGONeohitNikeOKAMIOutrageous FortuneOutventurePalladiumPanasonicPantofola dOroPfaffPhilipsPilot (Прибалтика)Ralf RingerRazerRedmondReimarenataRubber DuckRuihuaSADKOSalomonSamsungSaphirSERGEY GRIBNYAKOVSilka ИталияSokolovSonySpainSUNLIGHTSVIG (Италия)TarragoTecnicaThink PinkTop SecretTopy (Франция)ToyotaVero modaVibram (Италия)VitacciXianpaiZANUSSIАдамантАлькорАтлантБЕЛОРУССИЯБронницкий ЮвелирВИКОГравер (Белорусия)ГРАВЕР (БЕЛОРУССИЯ)ГРОДЭСДемиургЗебраЗолотовИСКОЖ (г.
Результатов на странице:
5203550658095
Листовые материалы — ЭваПрофи
Детали для промышленности на основе РТИ
Мы предлагаем изготовление деталей для промышленности из микропористой резины, монолитной резины, эвапласта и картона. Возможность вырубки деталей по эскизам заказчика, подложек под различные виды инструмента и т.д.

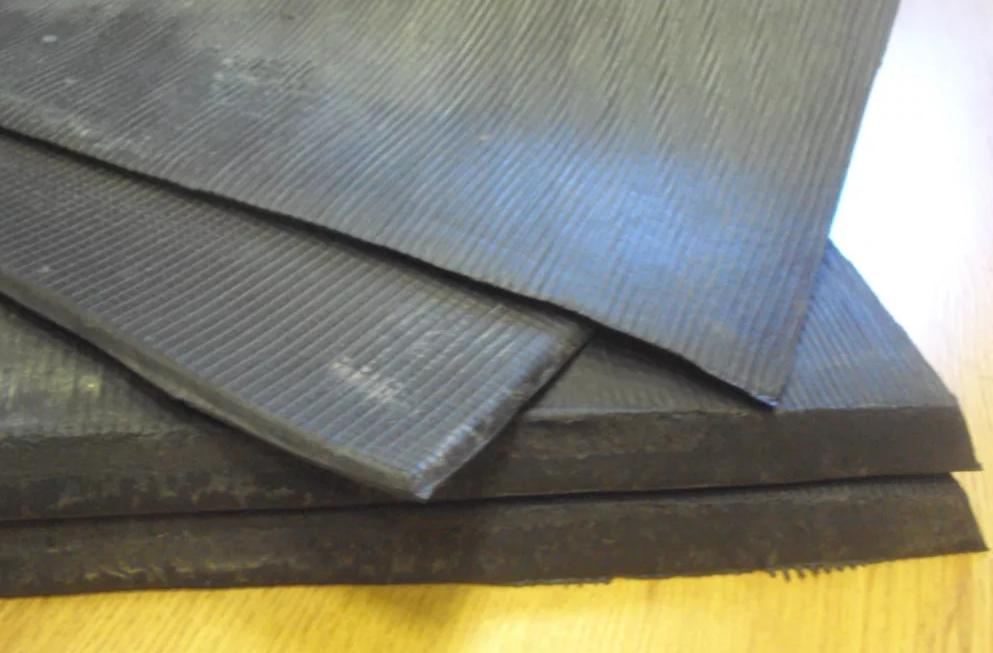

Монолитные непористые резины
Монолитные резины является устойчивыми к истиранию и обладают повышенными противоскользящими свойства.
Данные марки резин отличаются по ряду эксплуатационных характеристик:
«Супер» — имеет высокий показатель твердости и широко используется для ремонта низа обуви. Габариты пластин: 900×700 мм; 700×300 мм.
«Люкс» — обладает мягкостью, эластичностью, поглощает удары при ходьбе. Габариты пластин: 700х300 мм ; 900х700 мм.
«СД» — двухслойная резина для набоек и каблуков. Нижний слой резины имеет повышенную износостойкость, а верхний слой обладает улучшенными свойствами при клеянии. Габариты пластин: 700х300 мм.
«Резит» и «Стиронип» используется для ремонта низа обуви:
— для профилактики: толщина: «Резит» — 1,5 мм ; 2,0 мм – шкуренная; «Стиронип» — 2,0 мм ; 2,5 мм — шкуренная;
— для набоек: толщина 5,5 мм ; 6,5 мм ; 6,0 мм — шкуренная.
Габариты пластин: 900х700 мм, 700х300 мм.
В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.
Микропористые резины
Микропористые резины обладают нетоксичными свойствами, легкостью большим диапазоном толщин , широкой цветовой гаммой , поэтому микропористые резины широко используется в пошиве обуви домашнего пользования и летнего детского ассортимента.Выпускается в виде следующих марок:
Микропористая резина («Новопора») — плотность от 0,38 до 0,45 г/см3; толщина от 3,5 мм до 19,5 мм; габариты пластин: 1100×800 мм, 1200×770 мм.
«Эвапласт» -плотность от 0,2 до 0,4 г/см3 ; толщина от 3,5 мм до 20,5 мм; габариты пластин: 1300×800, 1200×770 мм.
Микропористая резина «Новопора»
Обладает нетоксичными свойствами, легкостью (плотность 0,4 г/см3), большим диапазоном калибра (толщина от 3,5 мм до 19,5 мм), широкая цветовая гамма (черный, коричневый, бежевый, синий, красный), поэтому микропористая резина «Новопора» широко используется в пошиве обуви домашнего пользования и летнего детского ассортимента.
— «НПШ» — рисунок рифления с одной стороны;
— «НШ-» — поверхность пластин шпальтованная с 2-х сторон;
— «НК» — рисунок рифления с 2-х сторон (используется для каблука толщина 16,5 мм и 19,5 мм).
Основные габариты пластин: 1100×800 мм, 1200×770 мм.
В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.
Микропористая резина ВШПрофилактический листовой материал из специальной термостойкой износоустойчивой резины с микропорами.
В рулоне размером 1100 мм х 720 мм, толщина 3 мм, рисунок рифления поверхности «ромб». Резина микропористая ВШ чёрная предохраняет подошву обуви от стирания, скольжения, деформирования, преждевременного износа. Износостойкая, не оплавляется при обработке.
В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.
Лист микропористой резины — US RUBBER CO
Настоящее изобретение относится к производству микропористых изделий из пластиковых композиций и, более конкретно, к усовершенствованному способу их получения из каучука и резиноподобных материалов. Изобретение также относится к полученным продуктам.
Это дело частично является продолжением дела с серийным номером 748 692, поданного 17 октября 1934 г., теперь патент США 2 112 529.
Задачей настоящего изобретения является получение микропористых изделий из термореактивных пластиковых композиций.
Другой задачей является получение микропористой резиновой массы непосредственно из твердой резины (сырой или регенерированной). Еще одна цель состоит в том, чтобы изготовить резиновую диафрагму, которая приспособлена для использования в качестве сепаратора в электрических первичных или вторичных элементах, электролитических элементах, фильтрах и т.п.
Еще одна цель состоит в том, чтобы изготовить такую диафрагму, которая обладает высокой устойчивостью к химическому и электролитическому воздействию, высокой проницаемостью для воды и высокой эффективностью в качестве средства, позволяющего проводить электрический ток, при этом предотвращая прохождение мелких частиц через его поры. Другие объекты будут очевидны из следующего описания.
Изобретение в широком смысле включает в себя введение в термоотверждаемую пластиковую композицию, содержащую лиофильный материал, жидкости, которая по существу не растворяет пластик, и, сохраняя распределение жидкости по всей массе, схватывание или отверждение композиции при нагревании до жесткое или полужесткое микропористое состояние в условиях отсутствия испарения поглощаемой жидкости.
Масса при затвердевании или отверждении может иметь любую желаемую форму. Изделия могут быть тиснеными, рифлеными, гофрированными или иметь другую форму до, во время или после операции отверждения или отверждения.
Более конкретно, изобретение включает измельчение любого обычного товарного сорта твердой резины, такой как светлый креп, или копченый лист, или регенерированная резина, или их смеси, на мельнице с помощью обычных пластификаторов или без них до получения гладкой пластичной консистенции и помола в пластичную резиновую массу вулканизирующих и заполняющих ингредиентов вместе с относительно большим количеством гидрофильного коллоида и воды. Вода должна быть в количестве, достаточном, по крайней мере, для обеспечения плавной обработки массы, но недостаточном для инвертирования каучуковой фазы, т. листовые и каландрированные. Хорошие результаты можно получить, используя примерно 1 часть воды на каждые 5 частей добавленного коллоида.
Количество воды зависит от природы коллоида.
Следует понимать, что функция воды в операции смешивания заключается в облегчении каландрирования и придания формы массе, а также в инициировании набухания смеси за счет притяжения между водой и ее лиофилом.
Количество воды, добавляемой в процессе смешивания, является лишь частью воды, необходимой для достижения максимальной способности к набуханию резиновой смеси, поэтому дополнительное количество воды вводится после операции каландрирования или листового проката. Общий объем воды, введенной в массу, может быть того же порядка, что и объем самого каучука в резиновой смеси, и может даже несколько превышать объем каучука.
Если набухающей жидкостью является вода, можно использовать любой гидрофильный коллоид, в том числе типы, обычно используемые для приготовления водных дисперсий каучука, например, коллоидные глины, такие как бентонит и силурийские сланцы, крахмал, водорастворимые мыла, белки, такие как казеин , и т. д. Гидрофил измельчают в каучуке, предпочтительно в виде сухой или водной пасты, вместе с другими желаемыми составляющими и вулканизирующими ингредиентами до тех пор, пока не будет получена однородная смесь, а затем в эту смесь постепенно вводят воду, предпочтительно на мельница с гофрированными валками, при этом добавление воды осуществляется способом, известным специалистам в данной области техники, для предотвращения инверсии пластической массы в дисперсию каучука в воде.
В соответствии с этим воду предпочтительно добавляют только примерно по мере ее абсорбции.
Эту операцию можно также проводить на открытой мельнице с гладкими валками или в смесителе закрытого типа, таком как Бенбери или Дей, или машина Вернера и Пфляйдерера. Предпочтительно использовать гофрированные валки по той причине, что таким образом вода вводится в резиновую массу в более тесной связи с гидрофильным веществом и что предотвращается скольжение резиновой смеси и тем самым избегание механического воздействия. Полученная таким образом пластичная резиноподобная масса содержит каучук в качестве внешней или непрерывной фазы с равномерно диспергированной в нем добавленной водой в тесной связи с гидрофилом. Такая дисперсия резко отличается от водной дисперсии, в которой вода является внешней или непрерывной фазой, а каучук — дисперсной фазой. После добавления воды на мельнице или смесителе резиновая масса готова к формованию, например, путем каландрирования, которое может быть выполнено сразу или после того, как масса постоит некоторое время.
Масса каландрируется или иным образом раскатывается до желаемой толщины или может быть обработана любым другим способом для придания желаемой формы изделия, например, путем экструзии, формования и т. д. При желании раскатанная или иным образом сформированная резиновая масса может быть погружена в воде, чтобы обеспечить впитывание большего количества воды. Значительная степень набухания возникает, если смесь вымачивать в воде при комнатной температуре в течение не менее 24 часов. Если используются более высокие температуры набухания, они должны быть ниже температуры, при которой масса схватывается или затвердевает.
Когда материал раскатан, его можно намотать на оправку с мокрой прокладкой для материала. Это можно сделать путем прокатки заготовки из каландра во влажную футеровку, а затем повторной прокатки на оправке между мокрой футеровкой после прохождения через водяную баню. Для того чтобы лист мог свободно набухать без слишком большого ограничивающего давления и чтобы продукт имел однородную толщину, продольные края вкладыша могут быть покрыты тканевой лентой.
подходящей толщины для обеспечения вкладыша с приподнятыми краями или краями.
В качестве альтернативы листовой материал может быть обернут листовым материалом с одинарным или двойным ворсом, предпочтительно грубого переплетения, что обеспечивает амортизирующий эффект против давления, возникающего во время набухания.
Натяжение обмотки не должно превышать необходимого, чтобы избежать образования складок на вкладыше и не мешать надлежащему набуханию и однородности толщины.
После замачивания массы в воде при комнатной температуре или при более высокой температуре ниже температуры вулканизации, массу подвергают отверждению в неиспаряющихся условиях для абсорбированной воды, например, путем вулканизации формованной резиновой массы, предпочтительно обернутой, как описано, пока он находится под водой, нагретой до температуры вулканизации. Такое лечение называется подводным лечением. Полученный вулканизат пронизан мельчайшими порами, средний диаметр которых может варьироваться от 0,5 мкм или менее до примерно 6,5 мкм.
Больший размер более желателен для фильтров. Меньшие средние диаметры могут быть получены путем более плотного обертывания заготовки на стадиях набухания и/или отверждения, а также путем регулирования загрузки лиофильным коллоидом.
Увеличение толщины запаса в результате набухания воды обычно составляет порядка 100-150%.
После отверждения изделия можно высушить, но предпочтительно оставить их во влажном состоянии, чтобы исключить попадание воздуха, например, путем погружения в воду. Микропористая структура остается неповрежденной и обладает высокой проницаемостью для жидкостей, таких как растворы электролитов.
Если желательна лучшая дисперсия лиофила и лучшее распределение жидкости, пептизирующий агент для лиофила, в отличие от флокулянта, может быть добавлен к лиофильному коллоиду. Использование пептизатора увеличивает средний диаметр пор продукта без заметного изменения процентного содержания полных пустот. Это способствует более низкому электрическому сопротивлению растворам электролитов.
При желании к смеси можно добавить мелкоизмельченный целлюлозный материал и/или можно добавить различные смачивающие агенты для изменения физических и электрических свойств продукта по желанию.
При производстве пластинчатых сепараторов для электрических аккумуляторов листы высокогидратированной резиновой смеси желаемой толщины и содержания серы, подходящей для производства твердой резины, предпочтительно наматывают на оправку и вулканизируют под водой, как указано выше описаны, а затем раскатываются в плоском виде и нарезаются до желаемых окончательных размеров, пока они еще горячие и влажные. При желании они могут быть рифлеными или гофрированными, например, путем пропускания их между подходящими гофрированными каландрами или другими валками или путем прессования их в подходящих формах в горячем состоянии. В качестве альтернативы высушенные сепараторы могут быть ребристыми, например, путем приклеивания к ним ребер из пористой твердой резины, твердой резины, дерева и т.
д. с помощью цемента, а затем могут быть помещены в воду и подвергнуты воздействию вакуума не менее чем на час, или кипятят в воде, чтобы вытеснить воздух из сепаратора. В качестве другой альтернативы листы подходящей толщины могут быть каландрированы и отверждены, как описано выше, а затем могут быть отшлифованы для формирования каналов на одной стороне, оставляя усиливающие полосы, гребни или ребра между каналами. После этого сепараторы следует поддерживать во влажном состоянии, например, путем погружения под воду, пока они не будут собраны в батарею.
Следующий пример дан для более подробной иллюстрации изобретения в отношении производства сепараторов аккумуляторных пластин. Части даны по массе: Пример.-Смесь готовят по следующей формуле: Светлый креп—————- Бентонит ——————————Дифенилгуанидин——————-Сера (просеять) —————————————Некал——————— ———— Силикат натрия (40% раствор) ———— Целлюлозный флок (разновидность альфа, -40 меш) — Вода ——- ————————ст.
100 25 100 4 45 1 3 30 40 20 Пример относится к примерно 145 частям вулканизированной твердой резины на основе сухая смесь .35 около 291,2 части или примерно 49,8% твердого каучука, даже если смесь содержит необязательные ингредиенты. Доля твердого каучука превышает 50%, если количество необязательных ингредиентов уменьшено или не используется, или когда доля 40 некаучуковых ингредиентов уменьшена путем растворения, например, при обработке отвержденной плиты щелочью, кислотой и/или водой.
Некал представляет собой смачивающее вещество и понимается как изопропилнафталинсульфонат натрия. Он 45 придает сепаратору способность быстро смачиваться и пропитываться водой или раствором электролита при контакте с ним и, следовательно, служит для уменьшения начального внутреннего электрического сопротивления при погружении сепаратора в аккумуляторную кислоту 50 до небольшой доли начального сопротивления, где нет смачивающего агента, и способствовать быстрому достижению равновесного значения внутреннего сопротивления.
Вместо них можно использовать другие смачивающие агенты. Силикат натрия пептизирует бентонит 55 и увеличивает средний диаметр пор готовой плиты. Вместо дифенилгуанидина могут быть использованы другие ускорители вулканизации.
В качестве тонкоизмельченных целлюлозных материалов удовлетворительными примерами являются альфа-целлюлоза, бета-целлюлоза и обычная древесная мука. Альфа-целлюлоза менее устойчива к гидролизующему действию кислот и щелочей, чем бета-целлюлоза. Целлюлозный материал дополнительно снижает внутреннее электрическое сопротивление сепаратора, особенно когда отвержденный сепаратор, содержащий целлюлозу, подвергся воздействию гидролизующего или набухающего агента для целлюлозы, например серной кислоты 30-50%. весовой концентрации или 1-10% раствор гидроксида натрия при повышенных температурах, например 100-120°С. После обработки кислотой или щелочью сепараторы промывают водой и держат во влажном состоянии до использования. Считается, что в случае кислотной обработки частичный гидролиз целлюлозы придает целлюлозе гелеобразную структуру, подобную той, которая возникает при воздействии аккумуляторной кислоты на разделители древесины.
Обработка серной кислотой, по-видимому, также приводит к образованию смачивающих агентов in situ в результате реакции с некоторыми составляющими целлюлозного материала, а также по существу удаляет из глины некоторые растворимые в кислоте вещества, такие как железо и т. д. Соответственно, добавление смачивающего агента как такового, например, Nekal, можно обойтись без обработки серной кислотой. Кислотную обработку можно проводить до или после того, как заготовка будет разрезана по размеру.
При приготовлении каждой смеси каучук сначала хорошо измельчают, а все ингредиенты, кроме воды, затем добавляют и равномерно распределяют по каучуку известным способом при охлаждении прокатных валков. Затем партию переносят в мельницу с гофрированными валками и добавляют воду так быстро, как она поглощается массой.
Затем смесь нагревают, каландрируют примерно до 40 процентов от конечной желаемой толщины, наносят на пропитанный водой тканевый вкладыш, края которого заклеиваются лентой, как описано, и каландрированный лист с вкладышем оборачивается на алюминиевый стержень под достаточным натяжением, чтобы предотвратить образование складок.
Обернутый материал можно заставить поглощать еще больше воды, погрузив его в теплую воду на несколько часов, и эта процедура желательна, когда количество воды, введенной при измельчении, составляет менее 100 частей на 100 частей каучука. При комнатной температуре погружение должно длиться не менее 12 часов и может быть дополнено предварительным нагреванием состава в вулканизаторе под водой при температуре около 115°С в течение не менее одного часа для развития максимального набухания. Затем материал вулканизируют в твердую резину, быстро доводя воду до температуры отверждения, например, 156°С, и поддерживая температуру отверждения в течение примерно 3 часов. Другим режимом является, например, нагревание в течение одного часа под водой при температуре от 125°С до 135°С, а затем пять часов при температуре около 145°С9.0003
Температура постепенно снижается холодной водой перед сбросом давления в вулканизаторе. В процессе отверждения происходит существенное увеличение толщины листа. Затем горячую влажную массу можно нарезать до нужного размера.
Установлено, что микропористые сепараторы аккумуляторных пластин, изготовленные описанным способом, имеют средний диаметр пор от 0,5 до 4 микрон.
60 Процентное содержание пустот колеблется от 55 до 65% и зависит от количества воды, впитавшейся в резиновую смесь перед отверждением, что, в свою очередь, может контролироваться (а) загрузкой лиофильного коллоида, (б) временем и температура воды замачивания, и (в) плотность обертывания каландрированного листа.
Допускается широкое варьирование доли используемого лиофильного коллоида, причем его вес предпочтительно не должен превышать вес каучука, чтобы избежать чрезмерной хрупкости вулканизированного продукта. В случае цельного латексного каучука, такого как высушенный распылением латексный каучук, который содержит небольшое количество природных гидрофильных материалов, количество добавленного гидрофила не обязательно должно быть таким большим, как в других каучуках, не содержащих гидрофилов.
Точно так же не имеет значения точное количество воды, которое должно быть включено в массу путем помола, поскольку дополнительное количество воды легко поглощается при погружении массы в воду mr.
Вероятно, что во время подводного отверждения поглощается еще больше воды.
Эффективный сепаратор аккумуляторных пластин должен иметь столь высокий процент пористости, который соответствует приемлемой механической прочности, а верхний предел диаметра пор должен быть таким, чтобы предотвратить рост свинцовых деревьев в аккумуляторе. Кроме того, сепаратор должен иметь достаточную прочность даже при достаточно высоком проценте пустот, чтобы выдерживать манипуляции без поломок. Сепаратор по настоящему изобретению отличается от других известных сепараторов из твердой резины в следующих отношениях: (а) по прочности он превосходит сепараторы пыли из уплотненной твердой резины и сепараторы, изготовленные непосредственно из латекса. Резиновые пылеуловители слишком хрупкие, чтобы их можно было разрезать даже на тестовых образцах. Латексные сепараторы обладают приблизительной прочностью 500-600 фунтов на квадратный дюйм во всех направлениях, тогда как по настоящему изобретению может быть изготовлен сепаратор с прочностью приблизительно от 1000 до 1200 фунтов.
на кв. дюйм в направлении волокон (из-за каландрирования) и примерно от 500 до 600 фунтов на кв. дюйм поперек волокон. 2 (b) Процент пустот в продуктах заявителя достигает 65%, тогда как максимальный процент, обнаруженный в сепараторах латекса, составляет около 53%, а в сепараторах резиновой пыли около 50%. В случае ребристых сепараторов, ребристых с одной стороны, продукты заявителя показывают процентное содержание полных пустот по меньшей мере около 60%, что составляет от 50 до 60% полных пустот для ребер и от 55 до 65% полных пустот для тонких промежуточных перемычек. которые составляют порядка 80% площади пластин.
(c) Сепаратор по настоящему изобретению имеет более низкое равновесное сопротивление, чем другие сепараторы. Под равновесным сопротивлением понимается постоянное электрическое сопротивление, которое сепаратор проявляет после того, как батарея приведена в действие и от нее подается ток, достаточный для того, чтобы сопротивление сепаратора достигло постоянного минимального значения.
Деревянным сепараторам требуется несколько дней, прежде чем они достигнут этого значения, в то время как сепараторы по данному изобретению, изготовленные из резиновой смеси, содержащей смачивающий агент, как описано выше, достигают постоянного значения примерно за полчаса. Кривая сопротивления падает с момента включения тока и настраивается практически на постоянное минимальное значение. Например, при 0°F сепаратор по настоящему изобретению показал примерно на 20 процентов более низкое равновесное сопротивление, чем другие продукты. Это желательное свойство, поскольку оно позволит электрической батарее быстрее запускать автомобильный двигатель при низких температурах. Даже при таких высоких температурах, как 80°F, сепаратор по настоящему изобретению имеет равновесное сопротивление примерно на 5 процентов ниже, чем у других типов сепараторов.
Термин «каучук «rr» следует толковать широко, включая каучук, гуттаперчу, балату, изомеры каучука, а также другие каучукоподобные вещества, которые подобно каучуку могут подвергаться вулканизации или отверждению.
Прочие каучуки, которые могут Обрабатывать в широком объеме изобретения являются остатки после испарения различных латексов, например высушенные распылением целые латексные каучуки. способность поглощать воду и набухать в ней до образования латекса или водной дисперсии каучука, сушки и придания желаемой формы массе, замачивания формованной массы в водной среде и последующего отверждения массы в условиях отсутствия испарения воды.0003
Специалистам в данной области техники будет очевидно, что могут быть сделаны определенные модификации в количествах материалов, указанных в примерах, и что нечистые или коммерческие сорта материалов могут быть использованы вместо химически чистых веществ, без отклонения от стандарта. принципы изобретения, раскрытые в прилагаемой формуле изобретения.
Таким образом, описав мое изобретение, я заявляю и желаю защитить следующие документы: i 0 1. Вулканизированный микропористый лист твердой резины, состоящий в основном из непрерывной матрицы пережеванной твердой сырой резины, вулканизированной до состояния твердой резины и пропитанной поры только микроскопического размера, вулканизированный твердый каучук ]- составляет по меньшей мере около половины листа по весу, и указанный каучук имеет продольные зерна, характерные для каландрированного каучука.
2. Микропористый лист из вулканизированного твердого каучука, состоящий в основном из непрерывной матрицы перемешанной твердой сырой резины, вулканизированной до состояния твердого каучука и пронизанной порами только микроскопического размера, при этом вулканизированный твердый каучук составляет по меньшей мере примерно половину веса листа, указанный каучук, имеющий продольное зерно, характерное для каландрированного каучука, при этом указанный вулканизированный каучук тесно связан с частицами неорганического коллоида.
3. Микропористый лист из вулканизированной твердой резины, состоящий в основном из непрерывной матрицы перемешанной твердой сырой резины, вулканизированной до состояния твердой резины и пронизанной порами только микроскопического размера, при этом вулканизированная твердая резина составляет не менее половины листа по весу, причем указанный каучук имеет характеристики продольного зерна, характерные для каландрированного каучука, и имеет по меньшей мере 55% от общего числа пустот.
4. Сепаратор аккумуляторной батареи из микропористого вулканизированного твердого каучука, состоящий в основном из непрерывной матрицы пережеванной твердой сырой резины, вулканизированной до состояния твердого каучука и пронизанной порами только микроскопического размера, при этом вулканизированный твердый каучук составляет не менее половины сепаратор по весу, при этом указанный каучук имеет продольное зерно, характерное для каландрированного каучука, и указанный каучук связан с нерастворимыми в серной кислоте ингредиентами гидрофильной коллоидной глины и с тонкоизмельченным целлюлозным материалом.
5. Сепаратор аккумуляторной батареи из микропористого вулканизированного твердого каучука, состоящий в основном из непрерывной матрицы пережеванной твердой сырой резины, вулканизированной до состояния твердого каучука и пронизанной порами только микроскопического размера, при этом вулканизированный твердый каучук составляет не менее половины сепаратор по весу, при этом указанный каучук имеет продольное зерно, характерное для каландрированного каучука, и указанный каучук связан с нерастворимыми в серной кислоте ингредиентами гидрофильной коллоидной глины и с тонкоизмельченным целлюлозным материалом, и этот сепаратор дополнительно характеризуется наличием по меньшей мере 55 % полных пустот и низкое равновесное электрическое сопротивление.
6. Сепаратор аккумуляторных пластин из микропористого вулканизированного твердого каучука с высокой водопроницаемостью, состоящий в основном из сплошной матрицы из расплавленной твердой сырой резины, вулканизированной до состояния твердой резины и пронизанной порами со средним эффективным диаметром, не превышающим четырех микрон, при этом вулканизированная резина составляет не менее около половины сепаратора по весу, и указанный каучук имеет продольные зерна, характерные для каландрированного каучука. 7. Сепаратор аккумуляторных пластин из микропористой вулканизированной твердой резины с высокой водоотталкивающей способностью, состоящий в основном из непрерывной матрицы из пережеванной твердой сырой резины, вулканизированной до состояния твердой резины и пронизанной порами со средним эффективным диаметром, не превышающим четырех микрон, при этом вулканизированная резина составляет по меньшей мере около половины сепаратора по весу, при этом указанный каучук имеет продольные зерна, характерные для каландрированного каучука, при этом указанный каучук тесно связан с частицами неорганического коллоида.
8. Сепаратор аккумуляторной батареи из микропористого вулканизированного твердого каучука, имеющий продольное зерно, характерное для каландрированной резины, и в котором фаза каучука является непрерывной и составляет по меньшей мере примерно половину сепаратора по весу, при этом указанный каучук тесно связан с дисперсный тонкоизмельченный целлюлозный материал и коллоидные глинистые ингредиенты в пропорции по массе, не превышающей массы эбонита.
ЭРДЛИ ХЕЙЗЕЛЛ.
Купить оптом Китай Вспененный губчатый резиновый лист Многоцветная микропористая ткань с узором Силиконовый лист и вспененный губчатый силиконовый лист по цене 0,69 долларов США.0001
Губчатые пластиковые листы

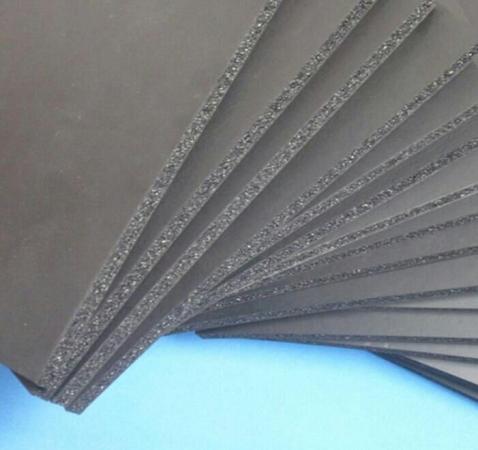

Губчатая резина представляет собой разновидность пористого конструкционного материала с отверстиями по всему материалу. Он имеет низкую плотность, превосходную эластичность и гибкость, а также обладает высокими амортизирующими, звукоизоляционными и теплоизоляционными характеристиками.
Лист из губчатой резины представляет собой пористый лист из вулканизированной резины, изготовленный путем введения газа (например, пенообразователя) в процесс формования резины.
Кроме того, мы можем предложить следующие виды листов резины :
Листовая резина: SBR, NR, NBR, CR, Листовая резина EPDM
Листовая специальная резина: Viton, силикон, натуральный, огнестойкий, антистатический, противоскользящий, износостойкий, маслостойкий
Anti- нескользящий резиновый лист: круглая пуговица, ромбовидный, клетчатый, широкий/тонкий ребристый
Стабильный мат: коровий мат, свинарник, ромбовидный мат, мат в форме ржавчины, шестиугольный мат для коров, конский мат и т. д.
Наша мастерская
Губка Пластиковые листы
Губчатая резина представляет собой пористый конструкционный материал с отверстиями по всему материалу. Он имеет низкую плотность, превосходную эластичность и гибкость, а также обладает высокими амортизирующими, звукоизоляционными и теплоизоляционными характеристиками.
Характеристики:
1) Низкая кажущаяся плотность, качество света и экономия материала.
2) Он эластичен и гибок, обладает отличными уплотняющими свойствами, такими как защита от пыли, воды и пара.
3) Улучшает теплоизоляционные характеристики и обладает низкой теплопроводностью.
4) Улучшает способность поглощать ударные нагрузки и обладает превосходными амортизирующими и амортизирующими характеристиками.
5) Улучшение звукоизоляции и звукопоглощения.
6) Улучшите прикосновение и комфорт.
7) Физические свойства сильно различаются, и соответствующие свойства могут быть получены путем изменения кажущейся плотности или клеточной структуры.
Назначение
Губчатые резиновые изделия широко используются во многих аспектах, таких как герметизация, амортизация, теплоизоляция, звукоизоляция, печать и окрашивание и даже ионный обмен.
Наш сервис
1） Это новое поколение высококачественных звукоизоляционных материалов с удобной конструкцией, аккуратным и красивым внешним видом и отсутствием загрязнения.
2) Губчатая резиновая пластина обработана натуральным латексом. Сама латексная губка не содержит никаких химических веществ, вредных для человеческого организма. Плита из натурального вспененного каучука соответствует требованиям Японии, США и стран ЕС по защите окружающей среды, а вулканизация самого материала может быть биоразлагаемой, не вызывая загрязнения окружающей среды. Он натуральный и полезный, так что вы можете ощутить преимущества нетоксичных продуктов без запаха в процессе использования. Мало того, вспененный резиновый лист также обладает высокой прочностью на растяжение, коррозионной стойкостью, высокой термостойкостью, огнестойкостью и очень хорошими характеристиками сокращения
| Материал | Губка пенообразующая |
| Цвет | Черный/белый/красный/зеленый/серый/сине-желтый |
| Прочность на растяжение | 3,5 МПа-5 МПа |
| Удлинение | 480% |
| Твердость | 35±5 Шор A |
| Плотность | 0,5~1,1 г/см3 |
| прочность на отрыв | ≥12кН/м |
| Толщина | 6–300 мм |
| Ширина | 50–580 мм |
| Длина | любой длины |
Наше производственное оборудование
Наше производственное оборудование
Наш пакет
Загрузка в контейнере
FAQ :
.
WATH US?
Мы являемся профессиональным поставщиком и экспортером резиновых изделий по разумной цене в Китае. В основном мы производим многие виды каучука
продукты с профессиональными услугами по разумной и конкурентоспособной цене.
2. Как насчет образца политики?
Если у нас есть образцы на складе и только обычные продукты, мы предоставим образцы бесплатно. Но вам нужно оплатить доставку образцов.
3. Каковы ваши условия упаковки?
Как правило, мы упаковываем товары в экологически чистые полиэтиленовые пакеты, тканые мешки или поддоны.
Зависит от заказанного товара и количества.
4. Как насчет времени доставки?
Конкретное время доставки зависит от товаров и количества вашего заказа.
5. Какой способ доставки доступен?
Морским или воздушным транспортом в зависимости от количества товара.
6. Какой способ оплаты подходит?
Т/Т, Л/К, согласно вашему требованию.
7. Каковы ваши условия поставки?
FOB, CIF, CNF и т.
