Наземные горизонтальные резервуары
Подземные горизонтальные резервуары
Двустенные горизонтальные резервуары
Топливные резервуары
Противопожарные резервуары
Двухкамерные и многосекционные резервуары
Горизонтальные резервуары из нержавеющей стали
Горизонтальные резервуары РГС используются для хранения нефтепродуктов, бензина, битума, ГСМ, спиртов, кислот и щелочей, технической воды (противопожарные резервуары), а также пищевых продуктов и других жидкостей объемом до 100 м3. В соответствии с ГОСТом 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» они могут эксплуатироваться с любыми жидкостями плотностью до 1300 кг/м3, 1, 2, 3, 4-го классов опасности и рабочей температурой от -65°С до +90°С.
ТД САРРЗ поставляет РГС в полной заводской готовности в комплекте с технологическим оборудованием и комплектом вспомогательных металлоконструкций — лестницей, переходами, площадкой обслуживания с ограждением (для наземных РГС), технологическими колодцами (для подземных РГС), опорами до места эксплуатации.
Состав технологического оборудования рассчитывается по индивидуальному заказу и зависит от свойств хранимого продукта и эксплуатационных требований.
Конструкция горизонтальных резервуаров РГС
Конструктивно горизонтальные резервуары — это цилиндрическая емкость с плоскими или коническими днищами в зависимости от внутреннего избыточного давления (0,04 МПа и 0,07 МПа соответственно).
В нижней части имеются опоры, которыми корпус крепится к фундаменту. В связи с тем, что резервуары эксплуатируются под давлением, а также воспринимают нагрузки от грунта (при подземном размещении) в корпусе предусматриваются ребра жесткости, которые сохраняют геометрию и устойчивость конструкции.
В зависимости от условий эксплуатации резервуары РГС могут быть наземными (резервуары РГСН) или подземными (резервуары РГСП). Последний вариант установки является более взрыво- и пожаробезопасным, а также экономит территорию на объекте. Наиболее часто подземные резервуары используются в качестве топливных (например, на АЗС или в системах топливоснабжения котельных) или противопожарных Различия в устройстве РГСН и РГСП заключается в наличии у последнего антикоррозионной защиты весьма усиленного типа, которая обеспечивает высокую гидроизоляцию корпуса.
Такая защита выполняется из битумно-полимерных мастик.
По конструктивному исполнению подземные горизонтальные резервуары, как и наземные, могут изготавливаться двустенными, что позволяет обеспечить максимальную экологическую безопасность в случае разгерметизации основной емкости. Расстояние между внутренним и внешним корпусом должно быть не менее 4 мм, которое заполняется инертным газом, тосолом или антифризом.
Возможна поставка двухкамерных и многосекционных горизонтальных резервуаров, которые позволяют одновременно хранить две или более жидкости в зависимости от количества отсеков. Межкамерные перегородки изготавливаются двойными, тем самым обеспечивая герметичность камер даже при нарушении целостности одной из них.

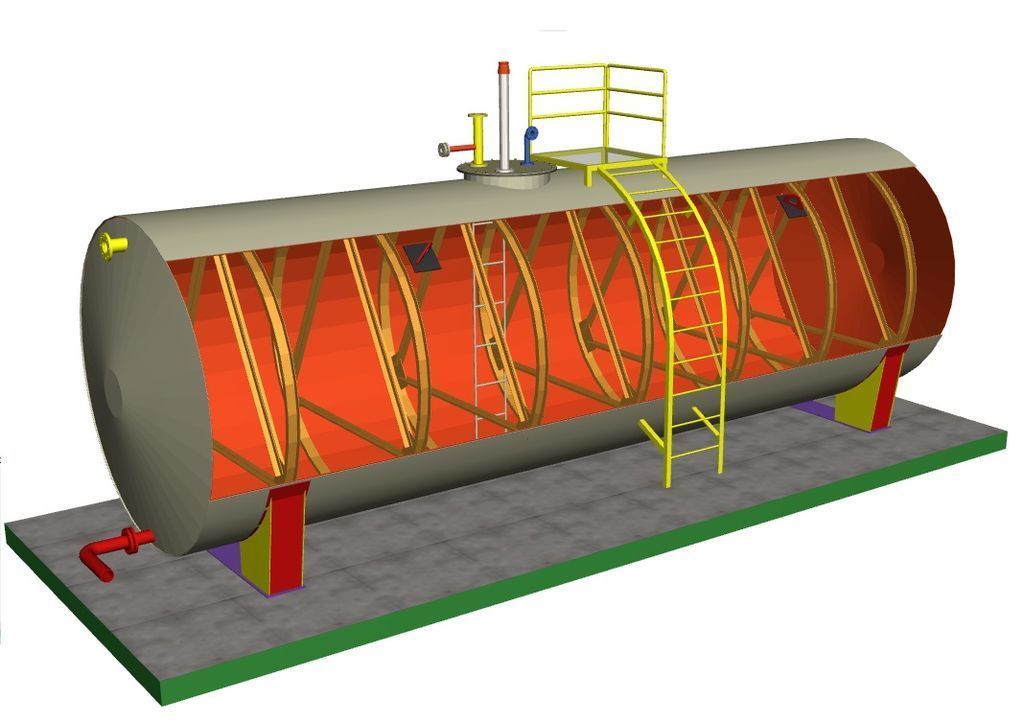

Чертеж 1. Наземный одностенный горизонтальный резервуар РГСН объемом 30 м

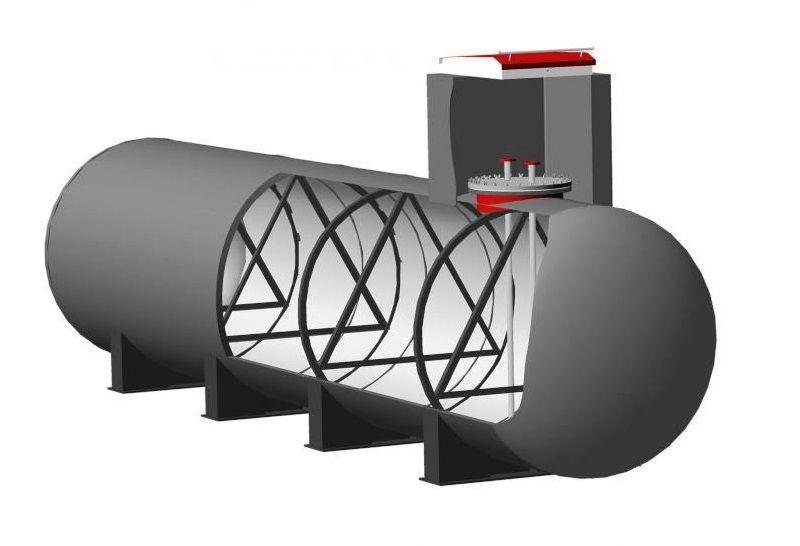

3Чертеж 2. Подземный одностенный горизонтальный резервуар РГСП-50

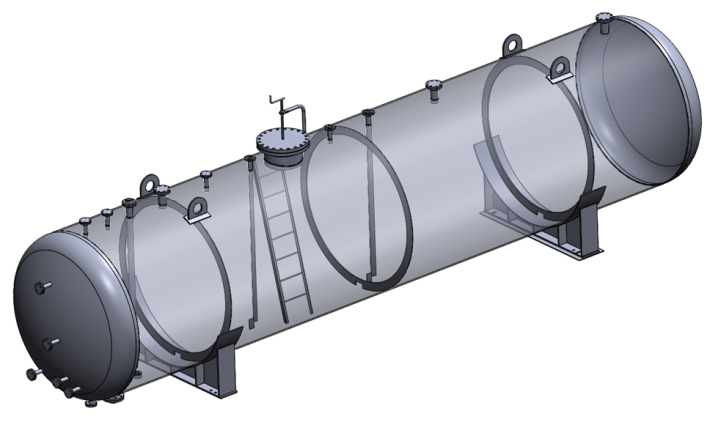

Чертеж 3. Двустенный горизонтальный резервуар РГСД-50
Чертеж 4.
Двухкамерный горизонтальный резервуар РГСВ качестве дополнительного оборудования горизонтальные резервуары могут иметь теплоизоляцию для поддержания рабочей температуры эксплуатации вязких жидкостей. Традиционная теплоизоляция выполняется из рулонных материалов (например, минеральной ваты) и оцинкованных листов, которыми обшивается теплоизоляционный слой. Также возможно устройство паро-водяного или электрического обогрева стенки и термоизоляции в виде рубашки. По требованию Заказчика возможно покрытие корпуса РГС пенополиуретаном, который обладает высокими адгезионными свойствами, обеспечивающими надежную антикоррозионную защиту.
Оборудование горизонтальных резервуаров РГС
В корпусе размещаются люки и патрубки, через которые осуществляется доступ внутрь резервуара, а также установка технологического оборудования, наполнение и опорожнение рабочей жидкостью, жидкостью или газом для межстенного или межкамерного пространства.
Состав технологического оборудования, количество и диаметр патрубков, место их расположения подбираются по индивидуальному заказу на основании заполненного Заказчиком Опросного листа.
Среди основного оборудования можно перечислить погружной насос для откачки рабочего продукта, уровнемер, манометр, предохранительную и запорную арматуру. Полный перечень оборудования Вы можете посмотреть здесь.
У подземных горизонтальных резервуаров предусмотрен технологический колодец, который выполняет защитную функцию и остается на поверхности земли для доступа к штуцерам обслуживающего персонала.
В качестве дополнительного оборудования горизонтальные резервуары могут иметь теплоизоляцию для поддержания рабочей температуры эксплуатации вязких жидкостей. Традиционная теплоизоляция выполняется из рулонным материалов (например, минеральной ваты) и оцинкованных листов, которыми обшивается теплоизоляционный слой. Также возможно устройство паро-водяного или электрического обогрева стенки и термоизоляции в виде рубашки. По требованию Заказчика возможно покрытие корпуса РГС пенополиуретаном, который обладает высокими адгезионными свойствами, обеспечивающими надежную антикоррозионную защиту.
Марки стали для горизонтальных наземных или подземных резервуаров РГС
Для выбора материала изготовления горизонтальных резервуаров учитывается расчетная температура металла на основе минимальной температуры рабочего продукта или температуры наиболее холодной пятидневки.
Для производства резервуаров РГС используется углеродистая сталь обыкновенного качества Ст3сп или низколегированная сталь 09Г2С. По требованию Заказчика возможно применение нержавеющей стали 12Х18Н10Т.
Монтаж и установка горизонтальных наземных или подземных резервуаров
Мы поставляем РГС в полной заводской готовности, так как габаритные размеры резервуара максимального объема соответствуют транспортировочным. В случае превышения высоты резервуара вместе с технологическим колодцем, последний приваривается на строительной площадке. Лестницы и площадки обслуживания поставляются также отдельно.

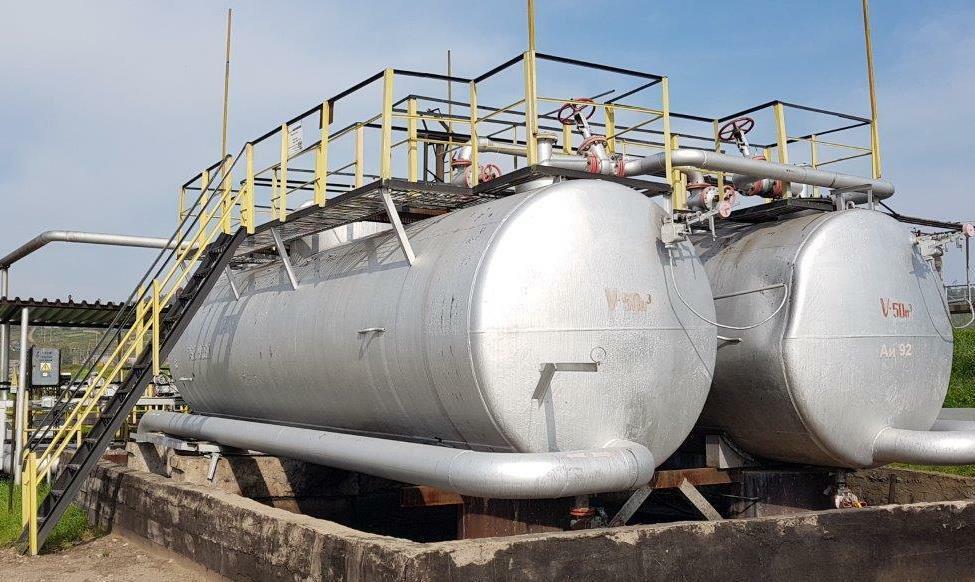

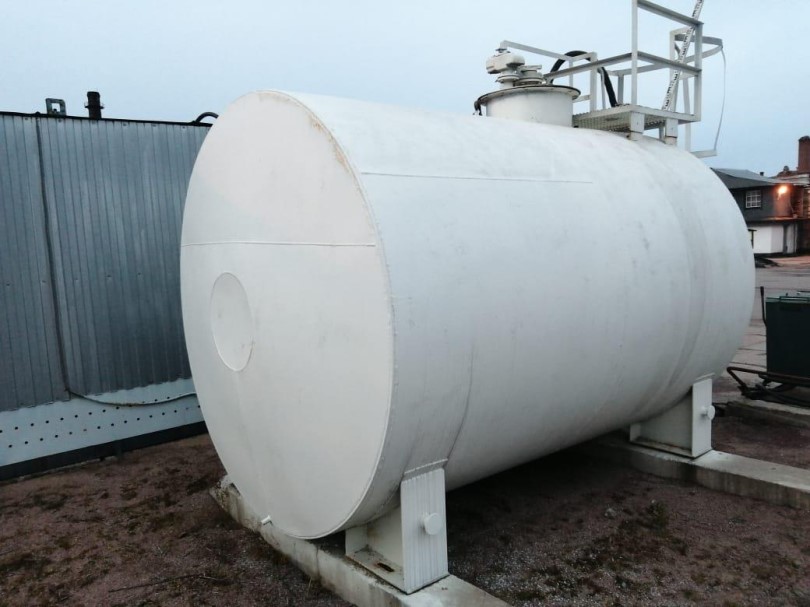

Наземные резервуары устанавливаются опорами на предварительно подготовленный железобетонный фундамент и жестко закрепляется анкерными болтами, что обеспечивает устойчивость конструкции.
Подземные резервуары опускаются в предварительно вырытый котлован на песчаную подушку. Вокруг резервуара устраивается гидроизоляционный слой и засыпается песчаным грунтом. Технологическое колодце остается на поверхности земли.
Как купить горизонтальный резервуар РГСН, РГСП, РГСД у ТД САРРЗ в Вашем городе?
Для того, чтобы узнать стоимость оборудования, наши специалисты выполняют расчет горизонтальных резервуаров на основании типовых требований или индивидуальных условий эксплуатации.
Для заказа расчета Вы можете:
- связаться с нашими сотрудниками по телефонам 8-800-555-86-36, 8 (8452) 250-298 или по электронной почте
- прислать заполненный Опросный лист на электронную почту
(2 ) — 2 . -.
§ 2 Горизонтальные цилиндрические резервуары. Шаровые и каплевидные резервуары.
Прямоугольные резервуары.
Горизонтальные цилиндрические резервуары
Горизонтальные резервуары изготавливают объемом до 200 м3 из нормализованных или стандартных элементов.
Наиболее рационально отношение длины к диаметру L/D = 6.

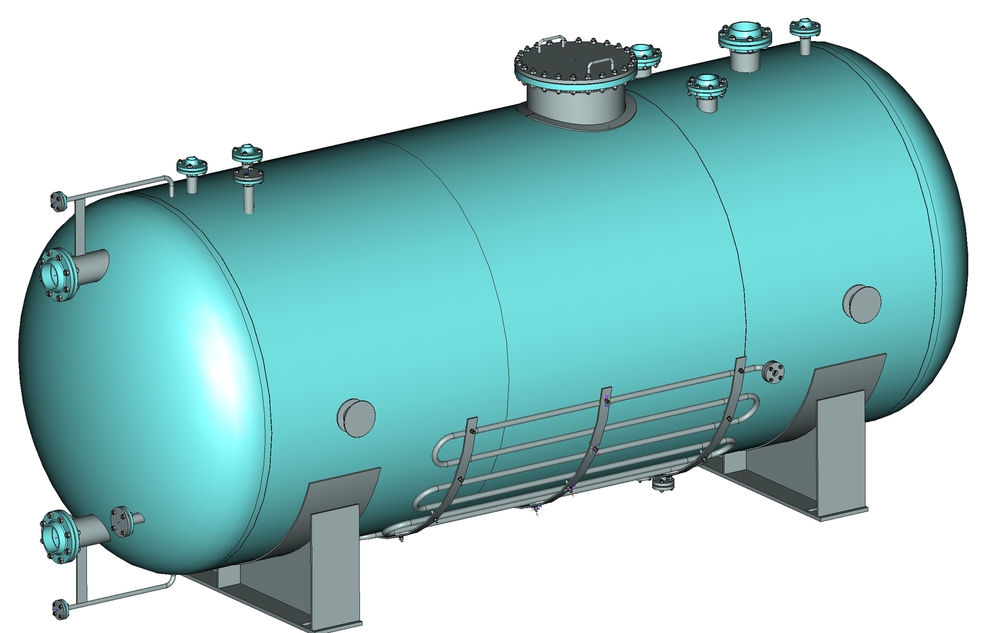

Горизонтальные цилиндрические резервуары выполняют с плоскими, тарельчатыми, полушаровыми и эллиптическими днищами.
Плоские и тарельчатые днища применяют при давлении в резервуаре до 0,04 МПа, при более высоком давлении устанавливают полушаровые или эллиптические днища.
Горизонтальные резервуары устанавливают на двух опорах. Однако крупные резервуары устанавливают на трех, четырех или даже пяти опорах.
Угол обхвата аппарата опорой не мене 120°.
На аппаратах, подверженных значительным температурным колебаниям, одну опору делают жестко закрепленной, а другие – подвижными, установленными на ролики.
Обогревают горизонтальные резервуары с помощью вставных U-образных элементов.
Шаровые резервуары широко применяют для хранения под давлением легколетучих жидкостей или сжиженных газов.
Каплевидные резервуары по форме напоминают каплю жидкости, лежащую на несмачиваемой поверхности. Их также изготовляют сваркой из штампованных элементов 2 разной формы. Применяют для хранения легколетучих жидкостей. Благодаря такой форме напряжения в любой точке поверхности одинаковые. Это дает экономию материалов. Опорой у каплевидных резервуаров служит плоское днище 1 и нижнее опорное кольцо 5 или экваториальные стойки. На рисунке показан каплевидный резервуар объемом 6000 м3 на условное давление 0,2 МПа, снабженный опорным кольцом.
Прямоугольные резервуары наиболее просты в изготовлении и позволяют наилучшим образом использовать площадь помещения, в котором они установлены, однако расход металла на единицу объема у них в 3 – 4 раза больше, чем у цилиндрических вследствие значительных изгибающих напряжений, возникающих в плоских стенках.
Поэтому прямоугольные резервуары большой емкости применять нецелесообразно.
Прямоугольные резервуары используют для хранения небольших объемов жидкости, а также в качестве корпусов погружных холодильников, кожухов сушилок и для других вспомогательных целей.
Калькулятор объема и уровня горизонтального цилиндрического резервуараКалькулятор объема и уровня горизонтального цилиндрического резервуара
| ИМПОРТ-ЭКСПОРТ Охладители молока, резервуары для хранения Доильное оборудование и запасные части |
ВНИМАНИЕ!!! Расчеты на этой странице являются чисто теоретическими упражнениями!
Результаты относятся к:
- идеально цилиндрический горизонтальный резервуар,
- с совершенно плоскими передним и задним концами,
- , который никоим образом не наклонен,
- , который можно заполнить до отказа.
Поэтому результаты расчетов на этой странице могут быть использованы только в ознакомительных целях. Это может помочь вам оценить содержимое бака.
Расчет общего объема цилиндрического резервуара
Приведенный ниже инструмент расчета позволяет легко определить максимальный объем резервуара цилиндрической формы. Кнопку «Создать диаграмму измерительного щупа» можно использовать для создания простой диаграммы для быстрой ссылки на объем частично заполненного круглого резервуара, когда известна глубина жидкости и размеры резервуара.
Расчет объема частично заполненного цилиндрического резервуара
Немного теории
Использование теории
Используйте этот калькулятор для расчета объема частично заполненных горизонтальных цилиндрических резервуаров .
С горизонтальными цилиндрами изменения объема являются , а не линейными, и на самом деле они довольно сложны, как показывает приведенная выше теория. К счастью, у вас есть этот инструмент, который сделает всю работу за вас.
Этот калькулятор может предоставить одно подробное значение объема частично заполненного горизонтального круглого резервуара. Просто введите диаметр бака, длину бака и показание на щупе, линейке или измерительной ленте.
Калькулятор уровня в горизонтальном резервуареВсе размеры указаны в метрах или футах, объем — в литрах или галлонах. Уровень жидкости в баке, указанный на щупе, должен быть указан в поле Уровень жидкости .
|
Объем горизонтального цилиндрического резервуара, диаграммы погружения и время заполнения
Полноэкранный режим
?
Всегда показывать полное меню
Прилепленное меню
Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)
Поделись этим!
Горизонтальные цилиндрические резервуары с диаграммой погружения и временем заполнения, литры
| Уровень заполнения | Время заполнения
| ||||||||||||||||||
|
|
Этот калькулятор рассчитывает объемы исходя из внутренних размеров резервуара.
