Резервуары для хранения нефти и нефтепродуктов: классификация, разновидности, размеры

На современных НПЗ и предприятиях топливного профиля активно используются специальные резервуары для хранения нефти и нефтепродуктов. Именно эти емкости обеспечивают количественную и качественную сохранность. Прочитав эту статью, вы узнаете о существующих разновидностях подобных хранилищ.

Классификация резервуаров для хранения нефти и нефтепродуктов

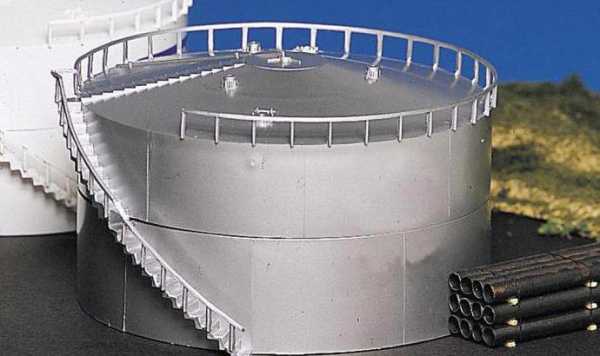

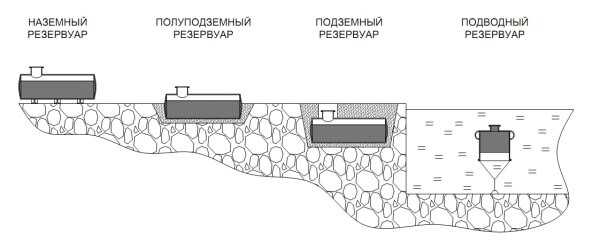

В зависимости от места расположения все существующие на сегодняшний день емкости можно подразделить на:

  • подводные;
  • подземные;
  • наземные.

Кроме того, в зависимости от материала, используемого для производства емкостей, их можно классифицировать на синтетические, железобетонные и металлические. Самыми востребованными из всех перечисленных выше категорий считаются наземные и подземные металлические резервуары для хранения нефти и нефтепродуктов (фото будет приложено чуть ниже). Эти устойчивые к химическому и коррозийному воздействию емкости должны быть достаточно герметичными, чтобы обеспечивать сохранность продукции.

Как устроены такие емкости?

Все подобные хранилища обязательно должны иметь днище, корпус и крышу. Кроме того, емкости дополнительно оснащаются маршевыми лестницами, люками разного предназначения, ограждениями, стойками, деталями жесткости и прочими элементами. Большая часть небольших емкостей, объем которых не превышает 50 кубометров, производится в заводских условиях. Уже в процессе монтажа их доукомплектовывают необходимым эксплуатационным оборудованием.

Остальные резервуары для хранения нефти и нефтепродуктов, размеры которых не позволяют транспортировать их в собранном виде, доставляются к месту установки в виде отдельных готовых элементов (сборные) или в рулонах с недостающими деталями монтажа. К этой категории относятся вертикальные металлические емкости, объем которых составляет до 100 тысяч кубометров.

Невозможно обойти вниманием и крышу таких хранилищ. Сооружение резервуаров для хранения нефти и нефтепродуктов подразумевает установку плавающей, дышащей или стационарной крыши. В процессе выбора этого важнейшего элемента необходимо учитывать не только объем емкости, но и особенности хранящегося в ней продукта, а также климатические условия местности, в которой она будет установлена.

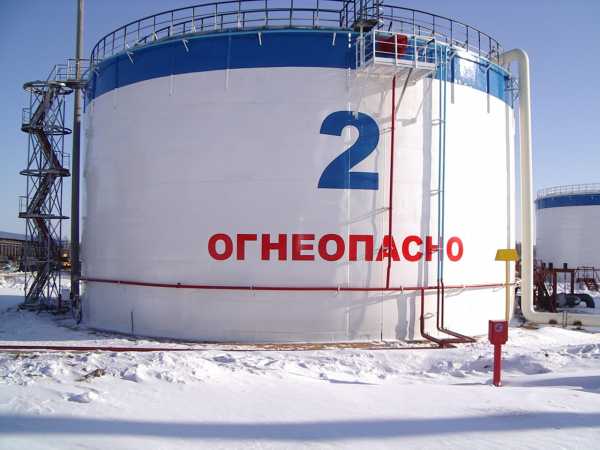

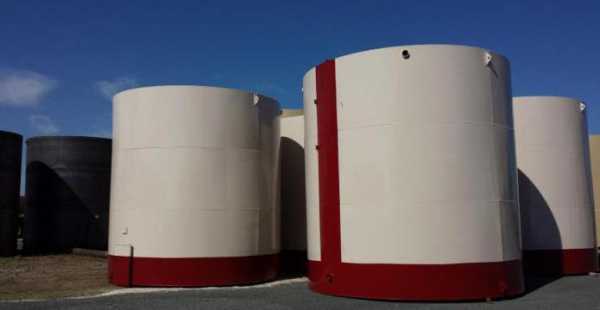

Стальные вертикальные резервуары для хранения нефти и нефтепродуктов

ГОСТ 31385-2008 устанавливает основные требования к проектированию, производству, установке и тестированию таких емкостей. Вертикальные хранилища характеризуются наибольшей вместительностью по сравнению с прочими аналогами. Объем таких емкостей варьируется в пределах 400-50 000 кубометров. Для формирования их стенок используется особая листовая сталь с полистовым или рулонным расположением. Необходимая степень жесткости готовой конструкции достигается за счет наличия ребер жесткости. Подобным хранилищам подходит несколько разновидностей крыши, включая понтонную, плавающую, сферическую, коническую и плоскую.

Кроме всего прочего, такие резервуары для хранения нефти и нефтепродуктов дополнительно укомплектовываются приемно-раздаточными патрубками, несколькими клапанами и вспомогательными люками. Чтобы уменьшить потери нефтепродуктов вследствие испарения, хранилища производят из термоизоляционных материалов.

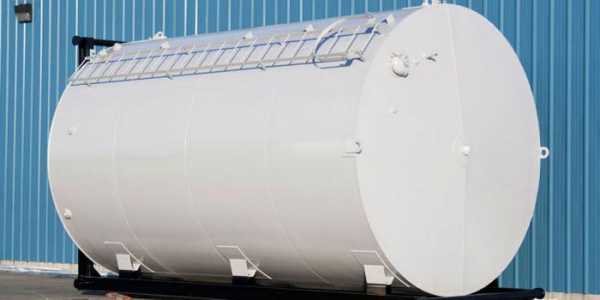

Основные особенности горизонтальных емкостей

Такие резервуары для хранения нефти и нефтепродуктов отличаются меньшей вместительностью. Они могут быть установлены на земле или на особых бетонных опорах. Кроме того, их разрешается вкапывать в землю на глубину не более 1,2 метра.

Довольно часто такие емкости используют не только для хранения, но и для транспортировки нефти на значительные дистанции. Для перевозки резервуары устанавливаются на специальные железнодорожные платформы. Изготавливаются такие хранилища из стальных листов, соединяемых посредством сварочных швов. Подобные емкости имеют цилиндрическое, конусное или плоское днище. Дополнительно их укомплектовывают патрубками для выдачи, горловинами для заливки, смотровыми окнами и клапанами.

Пластиковые емкости: возможно ли это?

Относительно недавно появились пластиковые резервуары для хранения нефти и нефтепродуктов. Они имеют квадратную форму, существенно облегчающую процесс транспортировки, и отличаются малой вместимостью. Это объясняется небольшой прочностью стенок, для изготовления которых используется особая разновидность пластика. Объем таких хранилищ не превышает пяти кубометров, поэтому они малопригодны для применения в промышленных масштабах. Чтобы придать стенкам большую прочность, их армируют с наружной стороны. Подобные емкости оснащаются только клапанами давления, патрубками для выдачи и горловинами для заливки. Отсутствие необходимости в наличии смотровых окон объясняется тем, что для производства таких хранилищ используется светлый полупрозрачный пластик.

Конструкционные особенности подземных резервуаров

Двустенные подземные емкости используются для хранения и выдачи ГСМ. Максимальная долговечность и надежность таких резервуаров обеспечиваются за счет того, что пространство, образовавшееся между наружной и внутренней стенками, заполнено жидкостью, имеющей более низкую плотность, чем у хранимых веществ. Чтобы предотвратить возможное появление воздушной пробки, резервуары укомплектовываются дыхательными клапанами. Наружные стенки емкости покрыты двухкомпонентной полиуретановой диэлектрической антикоррозийной краской.

Стальные двустенные подземные емкости соответствуют всем общепринятым стандартам, поэтому их на протяжении многих десятков лет активно используют для хранения жидкостей, способных нанести вред грунтовым водам.

Какие емкости для хранения нефтепродуктов используются на современных АЗС?

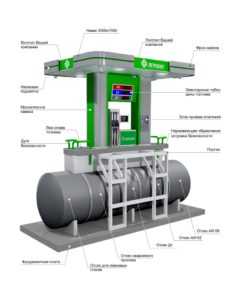

Практически все автозаправочные станции оборудованы стальными цистернами для хранения топливных материалов. Сами резервуары могут располагаться как над, так и под землей. Одной из важнейших проблем, которой озабочено руководство всех современных АЗС, является вопрос минимизации потерь в процессе хранения горючего. Большая часть потерь происходит вследствие испарения, во многом зависящего от конструкционных особенностей емкостей и от температуры в них. Именно потому сегодня все чаще на заправках можно увидеть подземные хранилища, обеспечивающие более стабильный температурный режим и позволяющие максимально сократить испарение топлива. Использование таких резервуаров не только улучшает финансовые показатели, но и благотворно отражается на экологической обстановке в прилегающем к АЗС районе.

fb.ru

7. Резервуары для хранения нефти и нефтепродуктов

Резервуарами называются стационарные или передвижные сосуды разнообразной формы и размеров. Резервуары являются наиболее ответственными сооружениями, в них хранятся в больших количествах ценные жидкости.

В зависимости от материала, из которого они изготавлива­ются, резервуары делятся на металлические и неметаллические. Металлические сооружают преимущественно из стали, иногда из алюминия. К неметаллическим относятся железобетонные и пласт­массовые резервуары.

Резервуары бывают по форме: вертикальные цилиндриче­ские, горизонтальные цилиндрические, прямоугольные, капле­видные и др.

По схеме установки резервуары делятся на: наземные, у ко­торых днище находится на уровне или выше планировочной от­метки прилегающей площадки; подземные, когда наивысший уровень жидкости в резервуаре находится ниже наинизшей планировочной отметки прилегающей площадки (в пределах 3 м) не менее чем на 0,2 м.

Резервуары сооружают различных объемов — от 5 Л 120 000 м3. Для хранения светлых нефтепродуктов применяют преимущественно стальные резервуары, а также железобетонные с бензоустойчивым внутренним покрытием — листовой стальной облицовкой и др. Для нефти и темных нефтепродуктов применя­ют в основном железобетонные резервуары. Хранение смазочных масел осуществляется в стальных резервуарах.

Расстояния между резервуарами принимают равными: дли резервуаров с плавающими крышами не менее 0,5 диаметра; для резервуаров со стационарными крышами и понтонами - 0,65 диаметра; для резервуаров со стационарными крышами, без понтонов — 0,75 диаметра.

Каждая группа наземных резервуаров ограждается земляным валом или стенкой, высота которых принимается на 0,2 I выше расчетного уровня разлившейся жидкости.

Стальные резервуары

Современные стальные резервуары подразделяются на вертикальные цилиндрические, каплевидные, горизонтальные (цистерны). Вертикальные цилиндрические резервуары подразделяются на резервуары низкого давления («атмосферные»), резер­вуары с понтонами и резервуары с плавающими крышками. Резервуары атмосферного типа применяют в основном для хранения нефтепродуктов мало испаряющихся (керосина, дизельного топлива и др.).

Легкоиспаряющиеся нефтепродукты эффективно хранить в резервуарах с плавающими крышами и понтонами или в резер­вуарах высокого давления (каплевидных, с давлением до 0,07 МПа).

Горизонтальные резервуары (цистерны) используют для хранения большинства видов нефтепродуктов и применяют в ка­честве расходных хранилищ.

Основные размеры резервуаров — диаметр и высота.

Вертикальные цилиндрические резервуары. Резервуары низкого давления выполняют с коническим или сферическим по­крытием. Резервуары с коническим покрытием сооружают объе­мом 100-5000 м3, причем в центре резервуара устанавливают центральную стойку, на которую опираются щиты покрытия.

Резервуары со сферическим покрытием сооружают объе­мом 10 000, 15 000 и 20 000 м3 и щиты покрытия по контуру опираются на кольцо жесткости, установленное на корпусе ре­зервуара. Толщина листов стенки резервуара (считая снизу вверх) от 14-6 мм. Толщина листов покрытия 3 мм.

При хранении вязких подогреваемых нефтепродуктов на­блюдаются значительные потери тепла в атмосферу. Для умень­шения расхода тепла на подогрев нефтепродуктов и уменьшения затрат на подогревательные устройства осуществляют теплоизо­ляцию наружных поверхностей резервуаров: пенопластовую, пенополиуретановую и др.

Плавающий понтон (рис. 7.1) применяется в резервуарах со стационарным покрытием с целью снижения потерь легкоиспаряющихся нефтепродуктов. Понтон, плавающий на поверхно­сти жидкости, уменьшает площадь испарения. Потери снижаются в 4-5 раз.

Понтон представляет собой диск с поплавками, которые обеспечивают его плавучесть. Между понтоном и стенкой резервуара (рис. 7.2) оставляют зазор шириной 100-300 мм во избежа­ние заклинивания понтона (вследствие неровностей стенки).

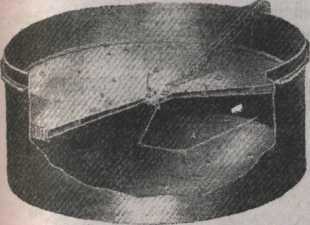

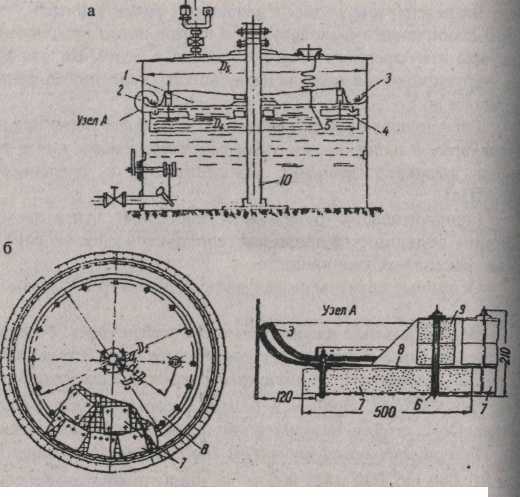

Рис. 7.1. Резервуар с герметичной крышей и пластмассовым понтоном:

а — вертикальный разрез резервуара; б — вид понтона в плане: 1 — понтон; 2 — корпус резервуара;

3 — петлеобразный затвор; 4 — поплавок;

5 — заземляющий провод; 6 — скоба;

7 — поплавки; 8 — ковер понтона; 9 — боковые стойки; 10 — центральная стойка

рис. 7.2. Петлеобразный затвор

Зазор перекрывается уплотняющим герметизирующим затвором.

Наибольшее применение имеет затвор из прорезиненной ткани, профиль которой имеет форму петли с внутренним за­полнением петли упругим мате­риалом. Затвор является неотъ­емлемой частью понтона. Без за­твора работа понтона малоэф­фективна.

Различают металлические и пенопластовые понтоны. Пон­тон оснащен опорами, на которые он опирается в нижнем положении. Понтоны сооружают в резервуарах со стационарными крышами.

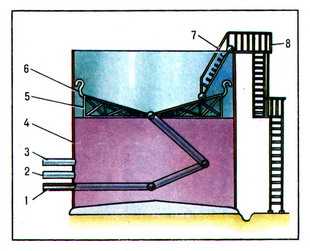

рис. 7.3. Резервуар с плавающей понтонной крышей

Резервуары с плава­ющей понтонной крышей (рис. 7.3) не имеют стацио­нарного покрытия, а роль крыши у них выполняет диск из стальных листов, плавающий на поверхности жидкости. Для создания плавучести по контуру дис­ка располагается кольцевой понтон, разделенный ради­альными переборками на

герметические отсеки (ко­робки). Зазор между крышей и стенкой для большей гер­метичности выполняют из прорезиненных лент (мембран), кото­рые прижимаются к стенке рычажными устройствами.

Для осмотра и очистки плавающей крыши предусмотрена специальная катучая лестница. Она одним концом опирается че­рез шарнир на верхнюю площадку резервуара, а вторым концом двигается горизонтально по рельсам, уложенным на плавающей крыше. Дождевая вода, попадающая на плавающую крышу, стекает к центру крыши и через отводящую трубу выводится через слой продукта и нижнюю часть резервуара наружу канализационную сеть.

Плавающая крыша оборудована воздушным клапаном, предназначенным для выпуска воздуха во время закачки нефти в резервуар при нижнем положении крыши до ее всплытия и для проникновения воздуха под плавающую крышу в нижнем ее по­ложении во время опорожнения резервуара.

Резервуары с плавающей крышей строят преимущественно в районах с малой снеговой нагрузкой, так как скопление снега на крышах усложняет его удаление.

Резервуар с понтоном отличается от резервуара с плавающей крышей наличием стационарной кровли и отсутствием шар­нирных труб и водостоков с обратным сифоном, предназначен­ных для удаления воды с поверхности плавающей крыши. Резер­вуары с понтонами распространены в северных районах и в сред­ней полосе; резервуары с плавающей крышей преимущественно в южных районах.

Каплевидные резервуары (рис. 7.4) применяют для хранения легкоиспаряющихся нефтепродуктов с высокой упругостью паров. Оболочке резервуара придают очертание капли жид. кости, свободно лежащей на несмачиваемой плоскости и нахо­дящейся под действием сил поверхностного натяжения. Благодаря такой форме резервуара все элементы поверхности корпуса растягиваются примерно с одинаковой силой. Это обеспечивает минимальный расход стали на изготовление резервуара.

Рис. 7.4. Каплевидный резервуар с экваториальной опорой

Различают два основных типа этих резервуаров: каплевид­ные гладкие и многоторовые (многокупольные).

К каплевидным гладким относятся резервуары с гладким корпусом, не имеющим изломов кривой меридионального сечения (с внутренним давлением до 0,075 МПа). Резервуары, корпус ко­торых образуется пересечением нескольких оболочек двойной кривизны, из которых они образованы, называются многокуполь­ными (или многоторовыми) резервуарами (до 0,37 МПа) (рис. 7.5м).

Каплевидные резервуары оснащены комплектом дыхательных и предохранительных клапанов, приборами замера уровня температуры и давления, а также устройствами для слива-налива нефтепродуктов и удаления отстоя. Но эти резервуары не получили широкого распространения из-за высокой трудоемкости из изготовления и монтажа из отдельных стальных листов двоякой кривизны.

Горизонтальные резервуары (рис. 7.6) в отличие от вер­тикальных изготовляют, как правило, на заводах и поставляют на место установки в готовом виде. Такие резервуары применяют при транспортировке и хранении нефтепродуктов на распределительных нефтебазах и в расходных хранилищах. Резервуары рас­считаны на внутреннее давление 0,07 МПа, имеют конусное или

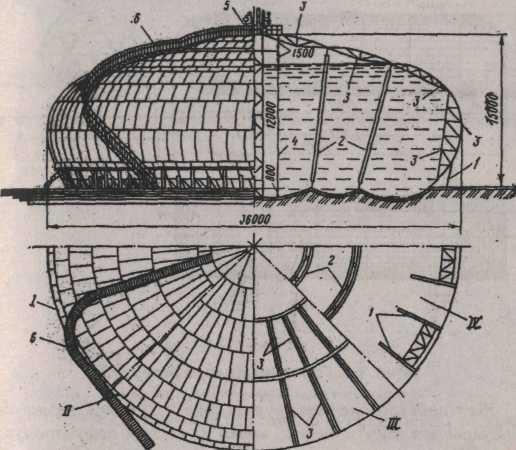

Рис. 7.5. Каплевидный резервуар с одним тор-куполом:

I — план раскроя нижней части оболочки; II — план раскроя верхней части; III — план стропил; IV — план нижних колец жест­кости; 1 — опорные кольца; 2 — стойки из труб; 3 — формы и связи каркаса; 4 — центральная стойка; 5 — площадка с армату­рой; 6— лестница

плоское днище; устанавливают над землей на опорах или под землей на глубину не более 1,2 м от поверхности земли. Область применения горизонтальных резервуаров ограничена тем, что они занимают большие площади, велика и площадь зеркала про­дукта.

studfiles.net

Резервуары для хранения нефти и нефтепродуктов

К основному конструкционному материалу резервуара предъявляются следующие требования: коррозионная стойкость, неподверженность химическим воздействиям со стороны продукта и непроницаемость. Поэтому основным материалом, который идёт на изготовление резервуаров, является сталь (листовой прокат) углеродистых и низколегированных сортов, для которых характерны хорошая свариваемость, устойчивость к деформации и хорошие характеристики пластичности. В отдельных случаях используется алюминий.

Из неметаллических резервуаров наибольшее распространение получили железобетонные, в которых хранят вязкие и застывающие нефтепродукты, такие как мазуты, битумы, а также тяжелые нефтепродукты с низким процентом бензиновых фракций. Нефти с большим количеством бензиновых фракций и легкоиспаряющиеся нефтепродукты хранят в резервуарах из железобетона, непроницаемость которых достигается посредством нанесения дополнительного бензо- и нефтеустойчивого покрытия.

Мягкие резервуары, называемые также нефтетанками, из специальных полимерных материалов, отличаются гибкостью, малым удельным  весом и высокой химической и коррозионной стойкостью. Такие резервуары не требуют предварительной закладки фундамента и могут располагаться на простых деревянных подкладках. Малый удельный вес и компактность в сложенном состоянии делают их предпочтительными в случаях, когда требуется организовать временное хранилище нефти без необходимости возведения капитальных сооружений. Этому также способствует простота и быстрота их установки и демонтажа.

Подводные резервуары представляют собой погруженные в воду баки. Принцип подводного хранения нефти (нефтепродуктов) основан на их разности плотностей в сравнении с водой, благодаря чему они (вода и нефть) практически не смешиваются. Хранимая нефть как бы покоиться на водяной подушке. По этой причине многие такие резервуары проектируются без днищ в виде колоколов. Они изготавливаются из железобетона, металла и эластичных материалов (синтетических или резинотканевых). Подводные резервуары размещаются на дне водоемов и закрепляются с помощью якорей. Заполнение происходит с помощью насосов, а для опорожнения оказывается достаточно гидростатического давления воды, выталкивающего нефтепродукт вверх по отводящему каналу. Применяют их на морских базах и нефтепромыслах, где они могут показать большую эффективность, чем береговые резервуары.

Наиболее распространенным по форме являются цилиндрические резервуары. Они экономичны по металлоемкости, что было показано еще на примере резервуаров Шухова, достаточно просты в производстве и монтаже, а также обладают хорошей прочностью и надежностью. Изготавливаться вертикальные резервуары могут как полистовым способом, так и из рулонных заготовок.

Наряду с резервуарами цилиндрической формы на химических производствах успешно применяют сферические резервуары, корпус которых состоит из отдельных листов 25 – 30 мм толщиной, свальцованных или сваренных по форме шара. Корпус резервуара устанавливается после сборки на железобетонный фундамент в кольцо. Также форма резервуара может быть каплевидной. Такие резервуары собираются из деталей в виде лепестков, изготовленных отдельно на заводе и доставленных на место монтажа.

При хранении нефтепродуктов (бензин, дизельное топливо, керосин) в межсезонье большое значение имеют сооружаемые в отложениях каменной соли подземные хранилища, размещаемые на глубине (100 м и ниже). Они создаются размывом соли водой (выщелачивание) через скважины. Для опорожнения хранилища от нефтепродуктов в него закачивают насыщенный солевой раствор.

При хранении нефтяных продуктов в подземных резервуарах пространство вокруг них заливается бетоном, что обеспечивает безопасность хранения. Степень влажности грунта, в который погружается резервуар, определяет степень его дополнительной защиты. Это может быть как специальное антикоррозийное защитное покрытие, так и гидроизоляция резервуара. Подземные резервуары обладают рядом преимуществ, заключающихся в удобстве эксплуатации, экономии места на территории, где они устанавливаются, и возможности их размещения в местах с высокой сейсмичностью. Так же важно отметить и тот факт, что подземные резервуары меньше подвержены суточным колебаниям температур.

Для хранения нефтепродуктов под землей лучше всего подходят двустенные ёмкости, в которых резервуар (основной) находится внутри защитного резервуара, а расстояние между их стенками должно составляет не менее 4 мм. Это расстояние обеспечивается с помощью вальцовочного профиля, который крепится посредством сварки к внутренней поверхности защитного резервуара. Полость между основным и защитным резервуарами хорошо загерметизирована и заполнена газом или жидкостью, плотность которых меньше, чем плотность хранимого нефтепродукта. Постоянный контроль межстенной полости дает возможность своевременного определения повреждений и предотвращения возможной аварии.

intech-gmbh.ru

Виды резервуаров для хранения нефтепродуктов

Запросить цену

Нефть – один из главных ресурсов нашей планеты, использующийся практически в каждой сфере и являющийся неотъемлемой частью современного мира. Добыча нефти началась несколько столетий назад, и первое время её хранению не уделялось должного внимания, так как никто не считал, что нефть вообще нужно как-то бережно хранить. Чтобы где-то хранить большое количество добытого вещества, строились специальные амбары или просто подготавливались ямы глубиной 4-5 метров. Полы в таких местах делали из глины, а сверху ямы накрывали каменными сводчатыми крышами. Долгое время подобный способ хранения нефти оставался единственным, и использовался, в том числе, и в нашей стране.

В дальнейшем, когда человечество в полной мере осознало все преимущества, которыми обладают нефтепродукты, выяснилось, что имеющиеся методы хранения далеки от идеальных. В подобных местах нефть медленно испаряется, и отсутствие герметичности только способствует этому процессу. Поэтому было принято решение отказаться от камня и использовать в качестве места для хранения нефти металлические резервуары. Первыми к подобному методу прибегли американцы, но именно российские инженеры в 1878 году представили первый цилиндрический резервуар, который, в отличие от более раннего прямоугольного американского варианта, значительно снижал затраты металла и обеспечивал лучшую транспортабельность.

Именно на основе этой технологии и строится всё современное представление о правильном хранении нефтепродуктов. Разумеется, качество используемой стали заметно улучшилось, а вместо заклёпок сварка, но цилиндрические резервуары по-прежнему являются неотъемлемой частью любого нефтехранилища.

Какие существуют резервуары для хранения нефти и нефтепродуктов?

На сегодняшний день резервуары для хранения нефти и нефтепродуктов, существуют во множестве различных вариантов. Это связано с тем, что современные технологии позволяют точно определить, какая ёмкость лучше всего подходит в той или иной ситуации, ведь на разных этапах переработки нефть имеет разные химические и даже физические свойства, и резервуар ей требуется соответствующий. Существует несколько различных классификаций резервуаров, каждая из которых имеет свои особенности. Например, в зависимости от своего расположения, ёмкости могут быть:

  • Наземными, когда весь резервуар находится на поверхности земли.
  • Полуподземными, когда основная часть цистерны находится в земле а наружу выходит только горловина.
  • Полностью подземными, предназначенными для более долгого хранения и экономии свободного места.
  • Подводными, требующими повышенного внимания.

Одной из главных классификаций является тип материала, из которого выполнены резервуары. В зависимости от него, их можно разделить на каркасные и мягкие. Если же говорить более подробно, то ёмкости могу быть:

  • Железобетонные, отличающиеся надёжностью, но имеющие и ряд недостатков, в том числе сложности при транспортировке.
  • Металлические, при создании которых используются лучшие сплавы.
  • Неметаллические, к которым относятся пластиковые и стеклопластиковые резервуары, а также резинотканевые ёмкости.
  • Оборудованные в природных условиях, то есть те резервуары, при создании которых использовались природные пустоты, будь то шахты или что-либо ещё.

Ещё одним различием можно считать саму форму резервуара, которая бывает следующих видов:

  • Цилиндрическая – самый популярный вариант, обеспечивающий возможность создании резервуара практически любой вместительности и не требующая особых усилий при обслуживании.
  • Сферическая – более специфичный тип ёмкости для хранения нефти и нефтепродуктов, отличающийся круглой формой и необходимостью создания специальной конструкции для установки.
  • Каплевидная. Подобная форма резервуара относится к тем вариантам, которые созданы из так называемых мягких материалов. Иными словами, при создании каплевидных ёмкостей не используется каркас, что позволяет оборудовать такой резервуар практически в любом месте, однако требует и большего внимания при создании и уходе.

Отдельного внимания заслуживает классификация резервуаров, применяющаяся при их создании и зависящая от того, какой объём будет у ёмкости и где она будет расположена. Всего существует три класса:

  1. Первый класс включает в себя наиболее опасные резервуары, объём которых превышает десять тысяч кубических метров. Также к первому классу относятся те ёмкости, чей объём превышает пять тысяч кубических метров и при этом они расположены в черте города или на берегу крупного водоёма.
  2. Второй класс включает в себя резервуары повышенной опасности объёмом от 5 до 10 тысяч кубических метров.
  3. К третьему классу относятся ёмкости объёмом от 100 до 5000 метров в кубе.

Помимо этого, существуют и другие методы классификации. Например, по виду крыши резервуара. В любом случае при создании подобного места для хранения нефти или нефтепродуктов, необходимо учесть все детали. В противном случае можно столкнуться с большими проблемами.

Использование резервуаров для хранения нефтепродуктов на АЗС

Отдельного внимания заслуживает вопрос размещения резервуара с нефтепродуктом на автозаправочной станции. Именно от качества исполнения этого сосуда зависит, насколько надёжно может функционировать сама заправка, а размещение такого резервуара в черте города только повышает уровень риска.

Резервуар с топливом является краеугольным камнем каждой АЗС и именно от него уже строятся все коммуникации. Данная ёмкость изготавливается из высококачественной стали или полимерных материалов, а та площадь, которую занимают подземные ёмкости, в несколько раз превышает площадь самой станции. При этом монтаж и установка резервуаров имеет множество нюансов и требований, соблюдение которых необходимо. Только уделив внимание всем аспектам, можно быть уверенными в качественном итоговом результате.

Вас может заинтересовать:

Горизонтальные стальные наземные (РГСН)
Горизонтальные стальные подземные (РГСП)
Горизонтальные двустенные (РГД)

Рекомендуемые статьи

  • Устройство пожарного резервуара

    Пожарный резервуар - это место для размещения запаса воды для тушения возможного возгорания. Она должна отвечать требованиям по проектированию, указанным в СНиП 2.04.01-85 Внутренний водопровод и канализация зданий П.6. Этот объект обязательно, согласно вышеуказанной норме, должен быть возведен на территории промышленного предприятия. Для создания пожарного запаса воды могут использоваться искусственные и естественные водоемы,...

  • Волновые электростанции в россии

    Министерство энергетики разработало план развития зеленой электроэнергетики к 2020 году. Доля электроэнергии от альтернативных источников электроэнергии должна достигнуть 4,5% от общего количества энергии, вырабатываемой в стране. Однако по оценкам экспертов такое количество электроэнергии от возобновляемых источников стране просто не нужно. Общее мнение в этой области — развивать выработку электроэнергии за счет...

  • Что такое теплообменник, зачем он нужен

    Процесс передачи тепла называют теплообменом. Аппараты, в которых происходит процесс – теплообменники. Если в процессе участвуют два агента, разделенные перегородкой – это поверхностные рекуперационные аппараты. Происходит процесс смешения теплого и холодного потока контактом – теплообменник смесительный. Системы теплообмена, зачем нужен теплообменник Пример смесительного устройства – градирни. Отходящие газы отдают...

  • Виды и устройство АГЗС

    АГЗС — так называются станции для заправки автомобилей газом. На них в автомобили и другой автотранспорт заправляется сжиженный газ. Для доставки газа на станцию чаще всего используются специальные автомобили, оборудованные цистернами или магистраль, по которой газ подаётся в специальное хранилище. Газ, доставленный автомобилями, перекачивают под давлением в специальные приёмные ёмкости — криоцистерны. При их изготовлении...

www.npommz.ru

Лекция 7. «Резервуары для хранения нефти и нефтепродуктов»

    1. Классификация нефтебаз

Нефтебазы представляют собой комплекс сложных многофункциональных инженерно-технических сооружений с объектами различного производственно-хозяйственного назначения, выполняющие задачи бесперебойного и надежного снабжения потребителей нефтью и нефтепродуктами и обеспечивающие необходимые условия приема и отпуска нефтепродуктов, сбор, отгрузку и регенерацию отработанных масел.

Обычно нефтебазы классифицируются по:

  • назначению:

  • основному виду транспорта:

    • железнодорожные,

    • трубопроводные,

    • водные,

    • глубинные;

  • виду проводимых операций:

  • объему резервуарного парка:

    • нефтебазы первой группы подразделяются на три категории:

      • общим объемом резервуаров более 100 тыс.м3,

      • общим объемом резервуаров от 20 до 100 тыс.м3,

      • общим объемом резервуаров до 20 тыс.м3 включительно;

    • на складах второй группы допускается хранение:

      • в наземных хранилищах 2000 м3 легко воспламеняющихся продуктов и 10000 м3 горючих продуктов,

      • в подземных - 4000 м3 и 20000 м3 соответственно.

  • виду хранимого продукта: для светлых и для темных нефтепродуктов.

    1. Основные сооружения нефтебаз

Рациональное расположение сооружений и объектов на территории нефтебазы создает наиболее благоприятные условия, обеспечивающие бесперебойность проведения всех операций, соблюдение санитарно-гигиенических и противопожарных требований и, в конечном счете, определяет экономическую эффективность работы всего комплекса сооружений в целом. Объекты нефтебазы целесообразно объединять по их технологической или функциональной принадлежности и располагать на территории по зонам. Обычно выделяют шесть — семь таких зон:

  • зона железнодорожного приема и отпуска, включающая железнодорожные сливоналивные устройства, насосные и компрессорные станции, хранилища жидкостей в таре, погрузочно-разгрузочные площадки, лаборатории, технологические трубопроводы различного назначения, операторные помещения и другие объекты, связанные с проводимыми операциями;

  • зона водного приема и отпуска определяется морскими или речными пирсами и причалами, насосными станциями, технологическими трубопроводами, операторными, манифольдами и другими сооружениями, обеспечивающими сливо-наливные операции в транспортные емкости;

  • зона резервуарного хранения включает резервуары, технологические трубопроводы, газовые обвязки, насосные, операторные и др.;

  • зона розничного отпуска - автоэстакады, устройства для налива нефтепродуктов в автоцистерны, разливочные, хранилища для нефтепродуктов в таре, цеха затаривания нефтепродуктов, цеха регенерации отработанных масел, маслоосветительные установки, насосные, погрузочные площадки, лаборатории и т.д.;

  • зона очистных сооружений - буферные резервуары, песколовки, нефтеловушки, флотаторы, фильтры, биофильтры, хлораторные, озонаторные, пруды-отстойники, пруды-испарители;

  • зона подсобных зданий и сооружений - ремонтно-механические мастерские, пропарочные установки, котельные, малярные цеха, электростанции и трансформаторные подстанции, распределительные пункты, водопроводы, цеха по ремонту оборудования;

  • зона административно-хозяйственная - объекты противопожарной службы, столовые, проходные, гаражи, объекты охраны и т.д.

Деление нефтебазы на зоны имеет условный характер. Далеко не на всех нефтебазах возможно проведение обезвоживания нефтепродуктов и очистка масел, когда требуется в значительных количествах пар и сжатый воздух. На нефтебазах могут выделяться дополнительно новые зоны, обоснованные либо технологией проводимых операций, либо экономическими показателями.
