Резьбы гост допуски: ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

Класс точности и поле допуска метрической резьбы

Что необходимо знать при проектировании соединительных элементов

В документации на крепёжные соединения нередко можно встретить обозначение вида:

Обозначение резьбы

Винт М10-6gх30 … ГОСТ ……
или например
Thread М10 х 1,5 – 6g7g

В приведенном обозначении 6g указывает на класс точности и поле допуска наружной резьбы (7g – это обозначение поля допуска диаметра выступов, но об этом в другой статье). Обозначение поля допуска отдельного диаметра метрической резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение.

Схема полей допусков метрической резьбы

Стандартно в массовом производстве используется 6g для изделий с наружной и 6H для изделий с внутренней резьбой. Давайте рассмотрим, что показывает это обозначение на нашем примере.

Практический смысл допуска сводится к разности между наибольшим и наименьшим допустимыми контролируемыми размерами. Современное индустриальное производство крепежа позволяет с высокой точностью накатывать резьбу в узком диапазоне заданных параметров: по сути, меньшая величина допуска пропорциональна стойкости специального инструмента для изготовления резьбы. То есть, учитывая стоимость инструмента для формирования резьбы, крепеж изготовленный в более зауженном допуске, будет стоить дороже. Величина допуска 6 среднего размера d₂ определяется по таблице и составляет 132 мкм.

Поле допуска и основное отклонение

Допуски среднего диаметра d₂ наружной и внутренней резьбы

Основное отклонение резьбы характеризует расположение допуска к номинальному диаметру, его знак указывает положение относительно теоретической нулевой линии. Геометрически основное отклонение зависит от шага резьбы. В нашем случае (g для P=1,5 мм) его табличное значение -32 мкм.

Числовые значения основных отклонений диаметров наружной и внутренней резьбы

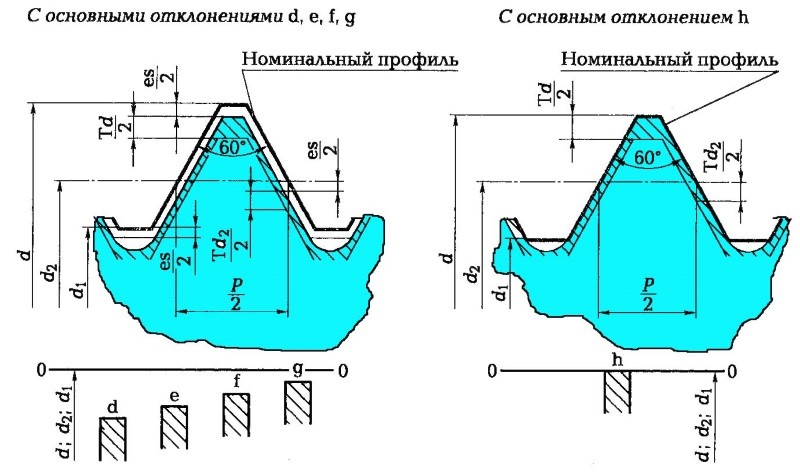

Графически, допуск и основное отклонение болтовой резьбы (резьбы винта) можно представить следующим образом:

Допуски по размерам наружной метрической резьбы 6g

Смотреть таблицу

Еще одно важное замечание из приведенных данных, касаемое внутренней резьбы: стандартно изготавливаемая гайка с полем 6H, не имеет зазора в размере D для нанесения дополнительного покрытия, что необходимо учитывать при проектировании болтовых соединений. Уменьшать сообразно величину допуска или использовать иное поле основного отклонения. Схематичное изображение внутренней резьбы имеет вид:

Допуски по размерам внутренней метрической резьбы 6H

Смотреть таблицу

Вывод. Класс точности и поле допуска метрической резьбы имеют решающее значение при выборе типа, толщины и коррозионной стойкости антикоррозионного покрытия. Это необходимо учитывать при заказе. Об этом в отдельной статье.

Наш инженерный центр осуществляет расчет и оказывает услуги по нанесению антикоррозионного покрытия на детали метизной группы. Имея большой опыт в сфере проектирования и организации поставок коррозионно-стойкого крепежа, мы готовы решать задачи, где высокое качество является обязательным требованием.

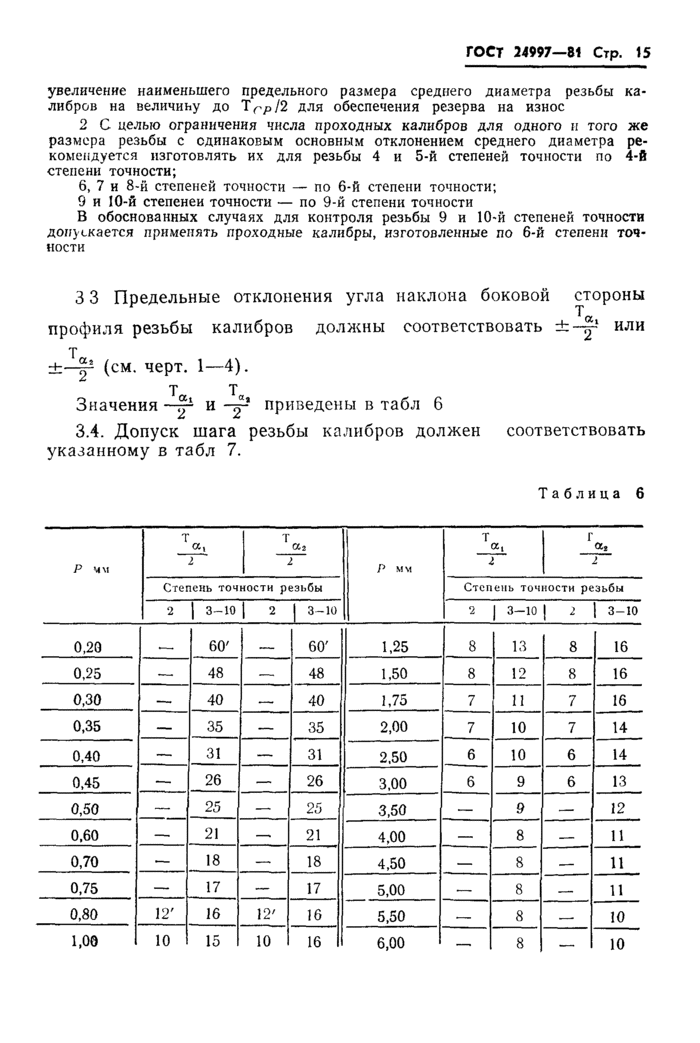

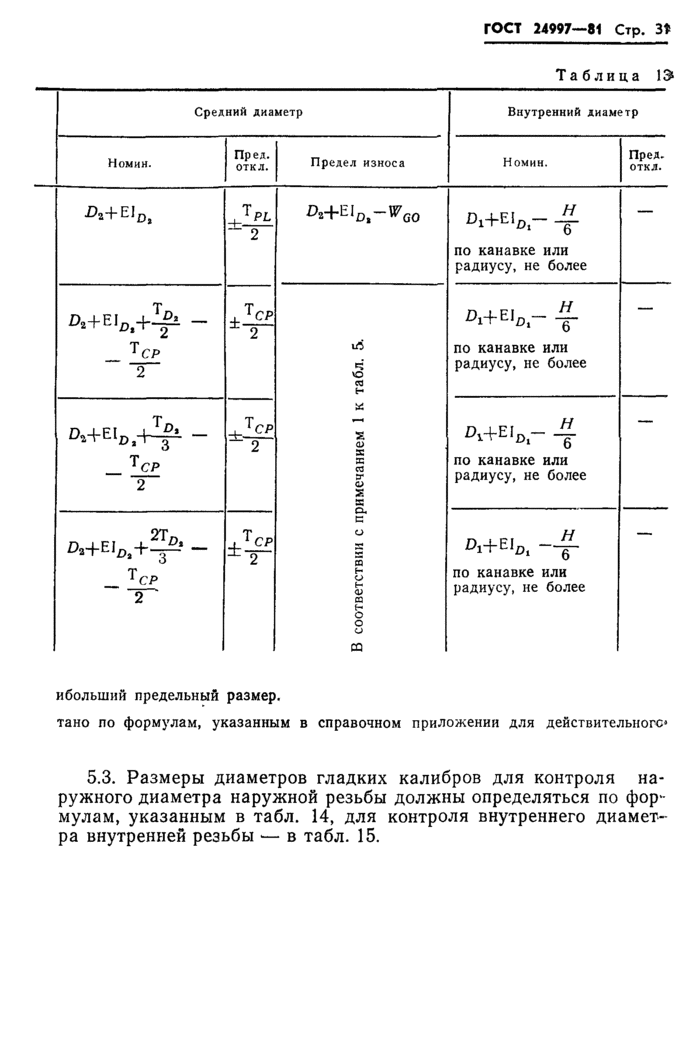

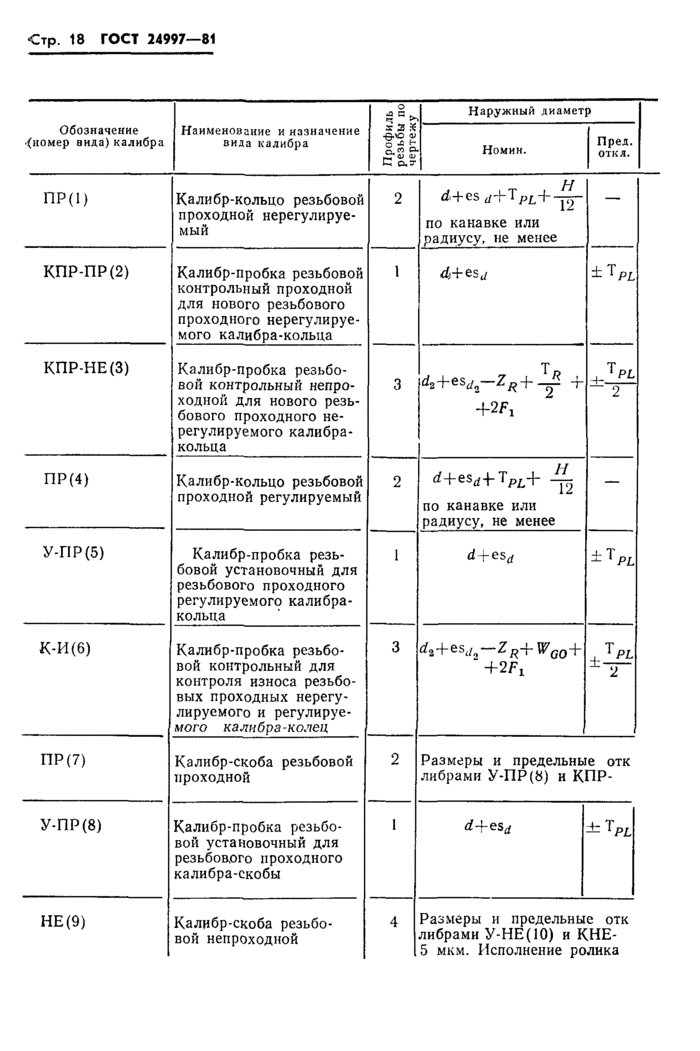

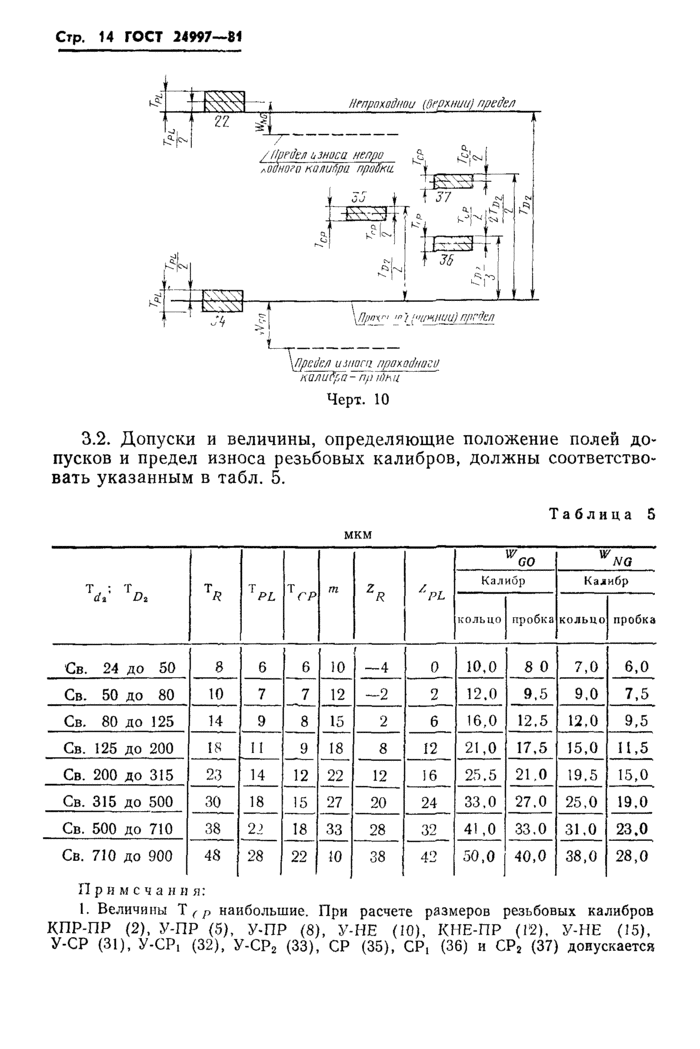

ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски

Стандарт

• формат pdf
• размер 360.04 КБ
• добавлен 25 октября 2011 г.

Настоящий стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150-81, диаметром от 0,25 до 0,9 мм по ГОСТ 8724-81, основными размерами по ГОСТ 24705-81 и устанавливает допуски и предельные отклонения для посадок с зазором.

Смотрите также

Стандарт

• формат pdf
• размер 384.3 КБ
• добавлен 25 октября 2011 г.

Настоящий стандарт распространяется на метрическую резьбу диаметрами от 1 до 180 мм для деталей из пластмасс, соединяемых с пластмассовыми и металлическими деталями, и устанавливает профиль, основные размеры, допуски и предельные отклонения размеров такой резьбы.

• формат doc
• размер 189.63 КБ
• добавлен 30 октября 2008 г.

Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724 и ГОСТ 16967 и основными размерами по ГОСТ 24705 и ГОСТ 24706. Допуски для резьб диаметром менее 1 мм — по ГОСТ 9000.

• формат djvu
• размер 974.87 КБ
• добавлен 07 октября 2008 г.

Основные нормы взаимозаменяемости, допуски, степени точности.

Стандарт

• формат pdf
• размер 249.84 КБ
• добавлен 25 октября 2011 г.

Настоящий стандарт распространяется на диаметры и шаги метрических резьб с профилем, применяемые в приборостроительной промышленности в том случае, когда диаметры и шаги резьб не могут удовлетворять функциональным и конструктивным требованиям.

Стандарт

• формат pdf
• размер 561. 15 КБ
• добавлен 25 октября 2011 г.

Настоящий стандарт распространяется на метрические резьбы для приборостроения с профилем по ГОСТ 9150-81, диаметрами и шагами по ГОСТ 16967-81.

Стандарт

• формат pdf
• размер 303.92 КБ
• добавлен 21 сентября 2011 г.

Настоящий стандарт распространяется на металлические детали, изготовленные резанием, и устанавливает общие допуски формы и расположения для тех элементов, для которых на чертеже эти допуски не указаны индивидуально (неуказанные допуски формы и расположения), Общие допуски по настоящему стандарту могут применяться также для неметаллических деталей и деталей, обрабатываемых способами, не относящимися к обработке резанием, если они не предусмотрены.

..

• формат doc
• размер 246.2 КБ
• добавлен 07 октября 2009 г.

Настоящий стандарт распространяется на металлические детали, изготовленные резанием, и устанавливает общие допуски формы и расположения для тех элементов, для которых на чертеже эти допуски не указаны индивидуально (неуказанные допуски формы и расположения), Общие допуски по настоящему стандарту могут применяться также для неметаллических деталей и деталей, обрабатываемых способами, не относящимися к обработке резанием, если они не предусмотрены…

Стандарт

• формат pdf
• размер 411.92 КБ
• добавлен 01 февраля 2012 г.

Настоящий стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150-81 и устанавливает диаметры, шаги, допуски и предельные отклонения для посадок с натягом без применения элементов заклинивания. Переиздание 01.12.2002 с изм. 1

• формат doc, pdf
• размер 8.7 МБ
• добавлен 23 августа 2009 г.

ГОСТ-11708-82 Основные нормы взаимозаменяемости. Резьба., ГОСТ 8.050-73 Нормальные условия выполнения линейных и угловых измерений., ГОСТ 30893.2-2002 Общие допуски. Допуски формы и расположения поверхностей не указанные индивидуально., ГОСТ 1643-81 и др.

• формат djvu
• размер 4.78 МБ
• добавлен 12 июня 2009 г.

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения. ГОСТ 9150-81 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль. и тд.

ГОСТ 633-80 Трубы насосно-компрессорные и муфты бурильные

Трубы насосно-компрессорные применяются для добычи нефти и газа. НКТ должны быть бесшовными, гладкими или высаженными и муфтовыми с высокогерметичными соединениями. Возможны безмуфтовые соединения.

Настоящий стандарт распространяется на трубы стальные бесшовные гладкие и муфтовые, с высаженными концами и муфты гладкие, высокогерметичные и муфтовые, а также на бесшовные трубы с высаженными концами, применяемые для эксплуатации нефтяных и газовых скважин.

• ГОСТ 633-80 Д (Обсадные и насосно-компрессорные трубы) = API 5CT H-40
• ГОСТ 633-80 Д (Обсадные и насосно-компрессорные трубы) = API 5CT J-55
• ГОСТ 633-80 Д (Обсадные и насосно-компрессорные трубы) = API 5CT K-55
• ГОСТ 633-80 E (Обсадные и трубные) = API 5CT N-80

• ГОСТ 633-80 Э (Обсадные и насосно-компрессорные трубы) = API 5CT L-80
• ГОСТ 633-80 L (Обсадные и насосно-компрессорные трубы) = API 5CT C-90
• ГОСТ 633-80 Л (Обсадные и насосно-компрессорные трубы) = API 5CT C-95
• ГОСТ 633-80 М (Обсадные и насосно-компрессорные трубы) = API 5CT P-110

Трубы по настоящему стандарту должны изготавливаться двух марок В и А в зависимости от точности и уровня качества.

Размерный ряд трубок, типы соединений для двух марок приведены в таблице 1.

Таблица 1 размерный ряд трубок марок A и B

Предельные допуски по размерам и массе приведены ниже:

Технические требования:

Наружная и внутренняя поверхности труб не должны иметь трещин, наплывов, неровностей, каверн и включений.
Небольшие вмятины, царапины незначительного масштаба производственного происхождения допускаются, если они выходят за пределы толщины стенки в установленных пределах.
Участки выхода от высаженной части к корпусу трубы должны быть плавными и постепенными; толщина стенки должна быть в указанных пределах. Вставная часть длиной 85 мм с торцов не должна иметь дефектов.
Химический состав стали не указывается, за исключением того, что содержание фосфора и серы не должно превышать 0,045% каждого.

Механические свойства металла НКТ и муфты приведены в таблице 2.

Механические свойства металла НКТ и муфты Таблица 2

Поверхности резьбы и уплотнения должны быть оцинкованы или обработаны фосфатом. Все НКТ, кроме марки ТВО, должны поставляться с муфтой (герметичная свинцовка) и нанесенными антикоррозионными и герметизирующими составами. При транспортировке трубы и муфты должны быть заострены для защиты от коррозии. Специальные внутренние покрытия на НКТ марки А должны наноситься по запросу.

Профиль резьбы для гладких труб и труб с высаженным концом показан на рис. 1.

Рис. 1. Круглый профиль резьбы для НКТ.

Размеры круглой резьбы для классов В и А приведены ниже.

Размеры резьбы приведены в таблицах 3, 4, 5 и 6.

Таблица 3 Размеры, мм круглой резьбы для гладких труб марок В и А

Условные обозначения к таблице 3

Предельные допуски для номинальных размеров приведены ниже. Шаг, мм:

— на длине 25,4 мм ±0,75

— на полнопрофильной резьбе ±0,120

Конусность, мм при длине резьбы 100 мм:

корпус трубы (+0,66) — (0,22)

Муфта

(+0,22) — (0,36)

Таблица 4 Размер, мм круглой резьбы для НКТ с внешней высадкой марок В и А

Символы для таблицы 4

Резьбовые соединения с высоким уплотнением типа NKM.

Резьбовой профиль для труб.

Профиль резьбы для условных проходов от 60 до 102 мм показан на рис.2; для номинального диаметра 114 мм см. рис. 3. Размер резьбы указан в таблице 5.

Рис.2. Профиль резьбы (тип НКМ 60-102)

а- муфта; расстроенный конец;

б — трубка; соска.

Рис.3. Профиль резьбы (тип NKM 114)

а — муфта;

б — трубка.

Скос С можно заменить закруглением до радиуса 0,2 мм.

Размеры соединительных частей см. на рис. 4 и в таблице 6.

Рис.4. Резьба НКМ.

Предельные допуски на резьбу приведены в таблице 7.

Натяг резьбы, измеренный как расстояние от базовой плоскости резьбового калибра до конца трубы, должен составлять 20–1,2 мм для номинального диаметра отверстия от 60 до 102 мм и 24–2,5 мм для номинального диаметра 114 мм. мм.

Натяг резьбы для оцинкованной или обработанной фосфатом муфты, измеренный с помощью резьбомера, должен составлять 5,0–1,2 мм для номинального отверстия от 60 до 102 мм и 6,0–2,5 мм для номинального отверстия 114 мм.

Для силового свинчивания труб и оцинкованных или обработанных фосфатом муфт резьбовые натяги указаны ниже:

Силовое свинчивание НКТ и муфт должно обеспечивать полный контакт торца трубы с упорной поверхностью муфты. Трубка класса B может иметь зазор 0,5 мм между вышеуказанными поверхностями.

Таблица 5 Размеры резьбы для труб с высокогерметичными соединениями типа НКМ и укупорочными соединениями НКБ классов В и А

Таблица 6 Размеры резьбовых соединений с высоким уплотнением для труб

Условные обозначения к таблице 6

Суставы щенков.

Профиль резьбы и размеры см. на рис. 2 и в таблице 5; детали размеров приведены на рис. 5 и в таблице 8. Предельные допуски см. в таблице 7.

Натяг резьбы для наружной резьбы, измеренный с помощью соответствующих резьбовых калибров с полным и неполным профилем резьбы, должен составлять 18+1,2 мм.

Рис. 5. Резьба типа НКБ.

Таблица 7 Предельные допуски для типов резьбы НКМ и НКБ, мм

Натяг резьбы на конце втулки, измеренный соответствующим калибром, должен составлять 5-1,2 мм.

Таблица 8 Размер НКТ с муфтовыми соединениями марок Б и А, мм

Разброс толщины стенок как охватываемого, так и охватывающего концов не должен превышать 1,0 мм.

Условные обозначения для таблицы 8

Ширина упорного ремня должна соответствовать приведенной ниже:

Резьба муфт должна быть соосной в пределах 0,75 мм в торцевой плоскости и в пределах 3 мм на длине одного метра. Соосность плоского конца может быть увеличена до 1,0 мм, если этот параметр на одном метре длины составляет 2,0 мм.

Резьбовые поверхности, упорные пояски на трубах и муфтах не должны иметь заусенцев, ямок, неровностей и других дефектов, влияющих на прочность и уплотняющие свойства.

Шероховатость поверхности резьбы не должна превышать 20 мкм.
Разнотолщинность муфт и резьбовых концов труб марки НКБ не должна превышать 0,1 мм для номинальных отверстий 27 по ГОСТ 17410-78.
Марки Д и К поставляются без неразрушающего контроля по специальному согласованию.
