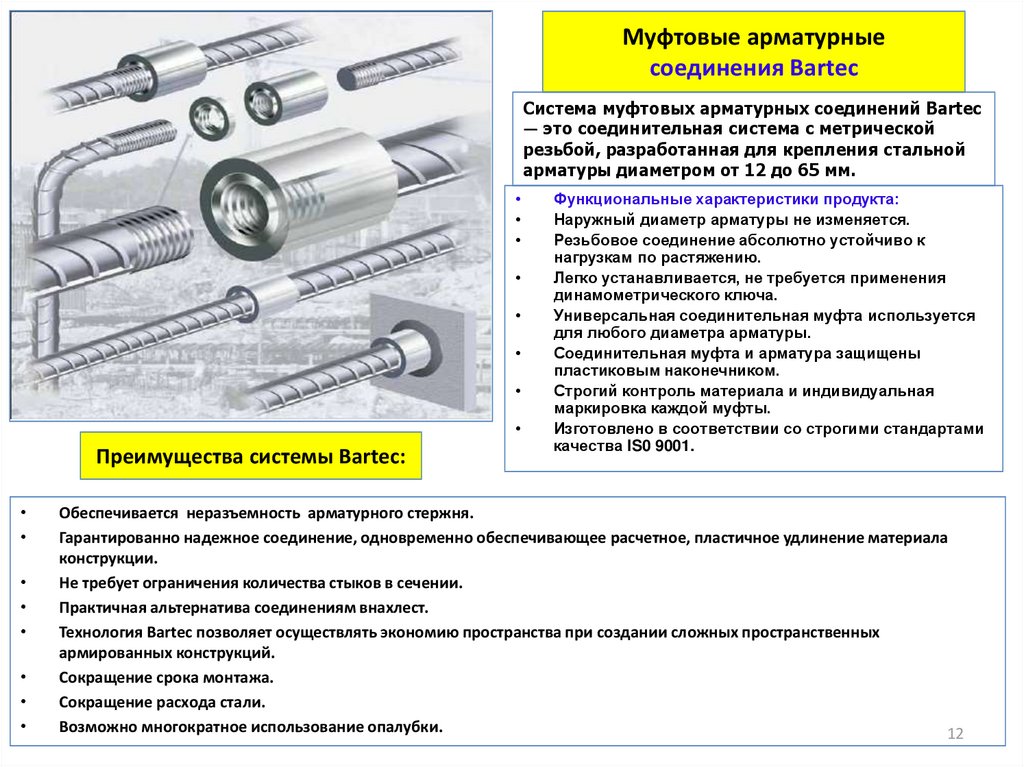

Резьбовое соединение арматуры на муфтах: Резьбовые муфты для соединения арматуры

Содержание

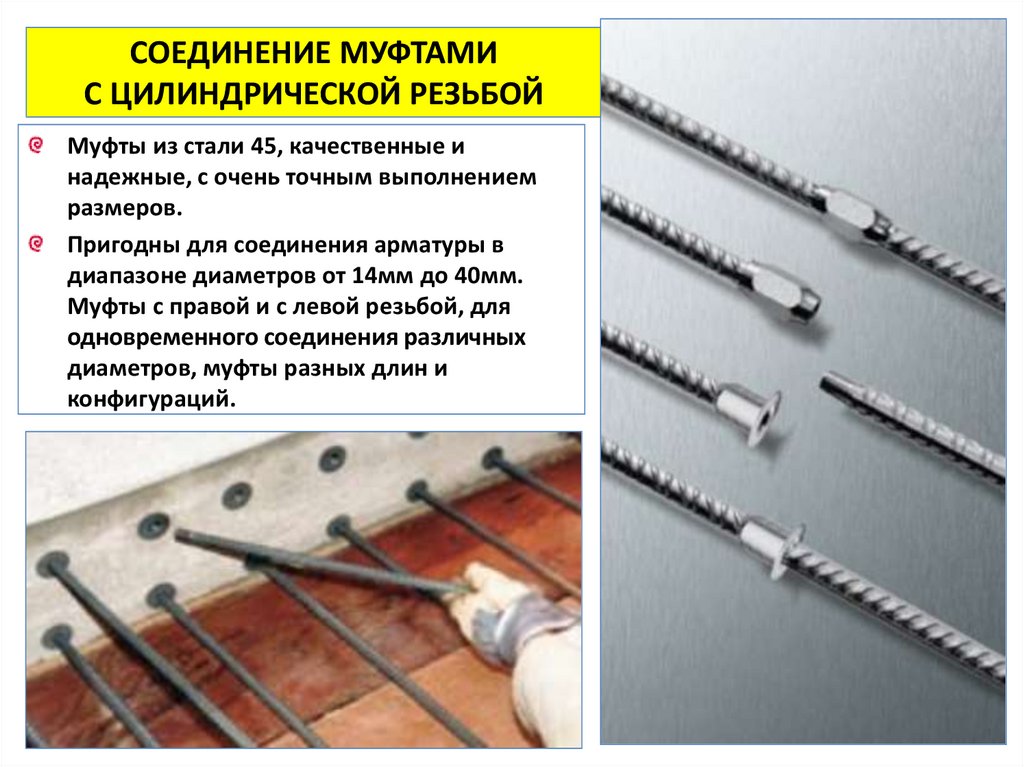

Соединения арматуры муфтами с цилиндричекой резьбой

Техника соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры



Одним из видов арматурного соединения является резьбовое соединение с цилиндрической (параллельной) резьбой.

Техника соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры является самой передовой и самой популярной в области механического соединения арматуры. Данная техника обеспечивает повышенную надежность соединений, исключает недостатки сварных соединений.

Компания поставляет муфты и станки с данной техникой:

GD-150 Станок для холодной высадки.

Номер патента:ZL 97 2 43207.8                                                        GZL-45 Резьбонарезный станок. Номер патента:ZL 97 2 47900.7





Муфты (диаметром от 12 мм до 40 мм) с цилиндрической резьбой



Этапы технологии:

1. Подготовка торца арматуры к накатыванию резьбы с помощью обрезного станка.
    2. Изготовление (накатка) резьбы с помощью резьбонакатного станка.
    3. Соединение арматуры с помощью муфт с использованием специального рабочего ключа.



Виды муфт:


 — Стандартные (для соединения арматуры одинакового диаметра)
 — Переходные   (для соединения арматуры разного диаметра)
 — Позиционные(для соединения арматуры, при котором один из стержней жестко закрепл
ен)

 Преимущества технологии:

* Достоинство техники соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры
* Высокая прочность стыка – класс SA, полное соответствие техническим требованиям к соединению арматуры классов 2 и 3,
* Простота в эксплуатации и высокая скорость соединения;
* Широта применения – можно соединить арматуры каркаса и гибкие арматуры;
* Высокая производительность – меньше за 1 минуту завершится высадка и нарезание резьбы
* Всепогодность – работа независима от дождя, ветра, снега и других погодных влияний.

Работу вести можно и при высоком давлении и под водой;
* Экологично, сокращение расходов на материалы, экономично.



 Типы муфт для соединения арматуры:

Диаметр арматуры d(mm)

Внешний диаметр муфты D(mm)

Длина муфты L(mm)

Размер резьбы (mm)

Вес муфты (kg)

12

20

30

M14x2. 0

0.043

14

22

34

M16x2.0

0.060

16

26

40

M20x2.5

0.078

18

29

44

M22x2. 5

0.106

20

32

48

M24x3.0

0.152

22

36

52

M27x3.0

0.210

25

40

60

M30x3. 5

0.295

28

44.5

66

M33x3.5

0.390

32

50

72

M36x4.0

0.585

36

56

80

M39x4. 0

0.865

40

62

90

M45x4.0

1.090













Результаты технического испытания





Диаметр арматуры d(mm)

Предел текучести (Mpa)

Предел прочности (Mpa)

Равномерное относительное удлинение δsgt %

Пластическая деформация (mm)

Многократное растяжение-сжатие

Форма поломки

14

458

656

17,6

0. 02

Прошло

обрыв

16

491

674

17.0

0.04

Прошло

обрыв

18

501

687

15.0

0. 04

Прошло

обрыв

20

456

620

14,5

0.01

Прошло

обрыв

22

442

632

16,5

0. 07

Прошло

обрыв

25

453

659

17,2

0.06

Прошло

обрыв

28

470

644

13,3

0. 08

Прошло

обрыв

32

486

680

9,2

0.05

Прошло

обрыв

36

459

655

8,3

0. 07

Прошло

обрыв

40

470

662

6,2

0.09

Прошло

обрыв

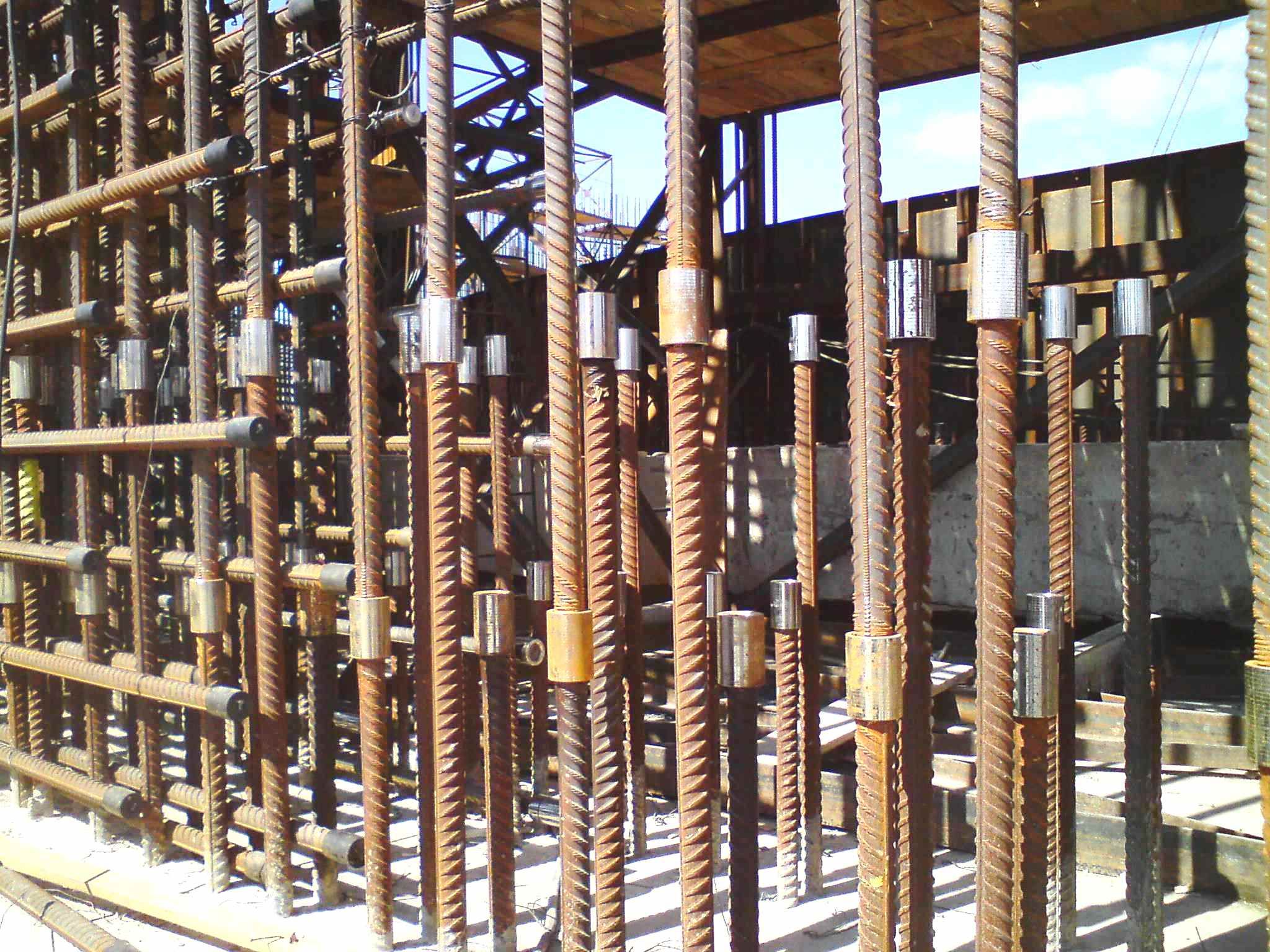

Муфта соединительная для арматуры

Монтаж современных инженерных систем – это технологически сложный процесс, в ходе которого используются различные типы инструментов и конструкционных элементов.

Например, при монтаже трубопровода используется муфта соединительная для арматуры. Ее основное предназначение – это обеспечение надежного и долговечного соединения элементов конструкции трубопровода между собой. При ее использовании не нарушается герметичность системы, ее можно активно использовать без необходимости ремонта.

Особенности соединительных муфт

Представленные изделия могут использоваться как для монолитных, так и разборных трубопроводов. В первом случае подходит изделие, для которого применяется клееное или сварное соединение, а во втором – резьбовое.  Обратите на данное условие внимание, когда захотите купить эти устройства.

Металлические системы гораздо чаще нуждаются в использовании соединительных муфт для арматуры, так без них он его просто-напросто невозможно собрать. Трубопровод собирается из мерных отрезков, чья максимальная длина равняется не более двенадцати метров. Резьбовые муфты удобны тем, что они обеспечивают не только быстрый монтаж, но, при необходимости – и демонтаж конструкции, даже довольно объемной.

Во время установки резьбовой соединительной муфты на арматуру выполняются несложные технологические операции – накручивание на сгоны труб контргаек, вкручивание трубы в муфту, использование дополнительных уплотняющих материалов (пакля, льняная лента), крепление контргайки. Точное выполнение всех технологических операций является залогом того, что соединение будет прочным, герметичным, и можно рассчитывать на его длительную активную эксплуатацию.

Как купить соединительную муфту

Лучшие соединительные муфты на отечественном рынке представлены в нашем интернет магазине. Вам не надо тратить время на посещение магазинов розничной торговли в поиске нужного изделия, потому что они имеются в свободном доступе в нашем каталоге. Цена продукции различается в зависимости от фирмы производителя, наши менеджеры помогут вам выбрать наиболее подходящий вам вариант. С нашими соединительными муфтами инженерные системы прослужат долго, и без единой поломки.

Механическое соединение арматуры муфтами заказать в Екатеринбурге

Механическое соединение арматуры обжимным прессом

Результат механического соединения арматуры

Механическое соединение арматуры муфтами – широко распространенный метод, применяемый в различных направлениях строительства. Этот способ соединения арматурных стержней используется в качестве альтернативы сварке и вязке с помощью проволоки. Использование муфт обеспечивает прочность соединения, равномерное распределение нагрузки, значительно сокращает количество отходов и лома арматуры на стройплощадке. Муфты широко применяются при строительстве фундаментов, мостов, электростанций, различных монолитных сооружений.

Классификация механических соединений арматуры

Механическое соединение выполняется с помощью муфты, также могут использоваться дополнительные элементы. Такие соединения классифицируются по условиям работы, способам скрепления арматуры и назначению, правильный выбор обеспечивает надежность и долговечность соединения. Рассмотрим каждый тип подробнее.

Классификация соединений арматуры по условиям работы

В зависимости от условий использования в железобетонных конструкциях различают два типа соединений:

  • Растянутые. Они могут использоваться для скрепления арматурных стержней, применяемых в конструкциях, испытывающих нагрузки и на сжатие, и на растяжение.
  • Сжатые контактные. В этом случае усилия будут передаваться через торцевые части арматурных стержней, они не рассчитаны на растягивающие нагрузки.

Тип по условиям работы выбирается в зависимости от места эксплуатации соединения и нагрузок, которые предстоит выдерживать железобетонным конструкциям.

Классификация соединений по способу скрепления арматуры

В зависимости от типа применяемых муфт и конфигурации места скрепления выделяют следующие типы соединений:

  • Резьбовые. На концы арматурных стержней с помощью метода нарезки или накатки наносится резьба, соответствующая по размеру резьба также наносится на внутреннюю поверхность муфты. Для нарезки или накатки резьбы используется специальное оборудование, обеспечивающее высокую скорость работы. Соединение может иметь коническую или цилиндрическую резьбу, которая наносится непосредственно на конец арматурного стержня или на предварительно высаженную головку – участок с увеличенным с помощью давления диаметром.
  • Опрессованные. Для такого способа используется соединительная муфта, которая устанавливается на концах стержней арматуры и фиксируется с помощью высокого давления. Прочность соединения обеспечивается благодаря вдавливанию материала муфты между ребрами на поверхности арматуры – в результате создается прочная фиксация благодаря пластической деформации металла.
  • Комбинированные. В этом случае для скрепления арматуры используются специальные соединительные муфты, которые сочетают в себе возможности резьбовых и опрессованных. В этом случае соединительные элементы сначала устанавливается на концы арматурных стержней и запрессовываются под высоким давлением, а затем они соединяются между собой с помощью резьбы.
  • Винтовые. Этот способ подходит для арматуры, имеющей специальный периодический профиль. Арматурные стержни соединяются муфтой, которая затем фиксируется с двух сторон контргайками. Они имеют резьбу, соответствующую профилю арматуры.
  • Болтовые. В этом случает используется длинная соединительная муфта с отверстиями, в которые устанавливаются болты с заостренными наконечниками. Они фиксируются в теле арматурного стержня.

Выбор типа соединения зависит от условий использования арматуры, величины нагрузок, которые должна выдерживать муфта, а также некоторых других параметров. Наиболее широкое распространение получили резьбовые, опрессованные и комбинированные соединения, так как они дают возможность значительно увеличить скорость работы.

Типы соединений по назначению

Механическое соединение арматуры муфтами также можно классифицировать по назначению соединения. Различают следующие типы:

  • Стандартное соединение. Оно предполагает соединение двух арматурных стержней одинакового диаметра, причем один из них может вращаться. Стандартное соединение может использоваться при сборке различных сеток и каркасов арматуры для строительства монолитных железобетонных сооружений.
  • Переходные соединения. Они работают по тому же принципу, однако для скрепления используются арматурные стержни, различающиеся по диаметру. В остальном переходный тип не отличается от стандартного.
  • Позиционные соединения. Они используются, если ни один из стержней не в состоянии свободно вращаться. Такой тип конструкции может применяться при сборке уже готовых элементов каркасов, а также для скрепления криволинейных стержней. Позиционные соединения могут выполняться с использованием стягивающего или удлиняющего элемента, с помощью стандартной муфты или элемента с разнонаправленной резьбой.
  • Привариваемые соединения. Из применяют для скрепления металлоконструкций или закладных деталей с арматурными стержнями.
  • Соединения под метрический болт. Это особая разновидность, для которой применяются болты с метрической резьбой. Она может использоваться для соединения арматуры с деталями несущих элементов, например, различных опор или колонн.

Еще одной разновидностью соединительных элементов являются концевые анкеры. Они устанавливаются на конец арматурного стержня, а затем анкеруются в железобетонные конструкции. В результате обеспечивается прочная фиксация, соединение приобретает устойчивость к интенсивным механическим нагрузкам.

Выбор типа соединения будет зависеть от условий его использования и от типа конструкций, в которые устанавливаются различные типы муфт. Необходимо правильно рассчитать воздействующие нагрузки и учесть все особенности эксплуатации, чтобы соединение получилось максимально прочным и долговечным.

Требования к механическим соединениям арматуры

Соединительные муфты и другие элементы, используемые при скреплении арматурных стержней на различных строительных объектах, должны в обязательном порядке проходить сертификацию. Полная проверка должна подтвердить их соответствие установленным стандартам и техническим требованиям. Геометрические размеры и сортамент соединений могут меняться в зависимости от конкретной марки производителя.

К соединительным элементам предъявляются следующие требования:

  • Соединения должны соответствовать нормативным требованиям по прочности, пластичности, выносливости и деформатичности.
  • Если соединения используются в районах с повышенной сейсмической активностью, они должны обладать достаточной выносливостью при малоцикловом нагружении.
  • Все типы муфт и контргаек должны снабжаться заводской маркировкой. В ней должна присутствовать следующая информация: тип соединительного элемента, диаметр используемой арматуры, номер либо фирменный знак производителя. Маркировка должна сохраняться до использования изделия, поэтому она может наноситься с помощью несмываемой краски, прочерчиванием иглой или другими методами, которые указаны в требованиях ГОСТ 7566.
  • Соединительные элементы должны иметь геометрические размеры, соответствующие требованиям нормативной документации. Допустимые отклонения не превышают установленных величин.
  • Муфты опрессованного соединения должны удлиняться минимум на 8% от первоначальной длины, если иное значение не зафиксировано в нормативной документации к конкретному изделию.
  • При установке муфты способом многократного деформирования муфта обжимается по направлению от центра к краям.

Производитель соединительных элементов должен разрабатывать регламент по использованию изделий. В инструкции должна присутствовать информация по сборке соединения, контролируемым параметрам, подготовительным работам, а также другие сведения, которые помогут соблюсти требования нормативной документации.

Соблюдение требований к качеству изготовления и правильности использования соединительных муфт обеспечивает прочность скрепления арматурных стержней и их способностью выдерживать требуемые нагрузки. Конструкции, в которых предполагается использовать механические соединения арматуры, должны проектироваться со строгим соблюдением нормативных документов.

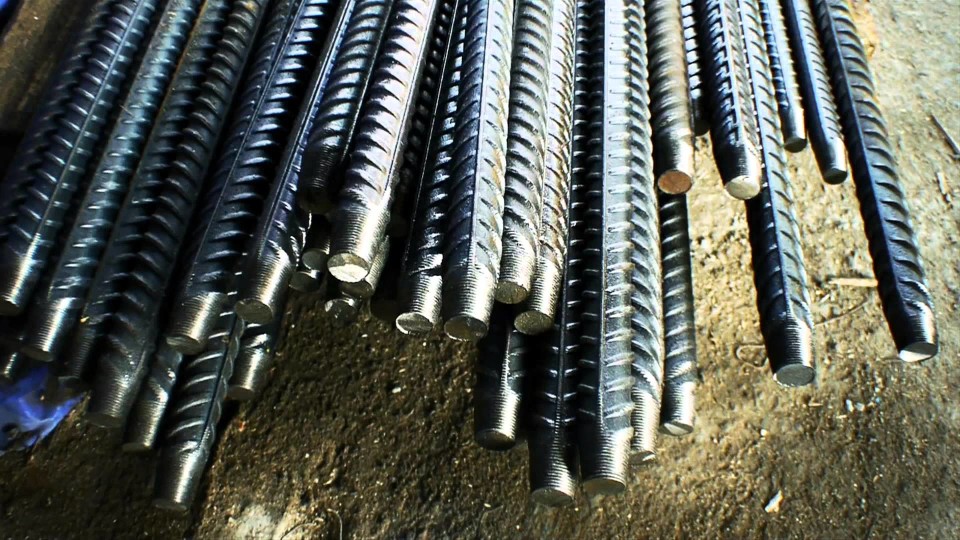

Резьбовое оборудование для стыковки арматуры

При использовании механического соединения стержней арматуры в условиях стройплощадки возникает потребность в такой операции, как нарезка резьбы на арматуре. Её выполнение вне строительного объекта имеет ограниченное применение, поскольку это нередко связано с транспортировкой большой массы арматурного металла в мастерскую и обратно. Для экономии денежных средств и удобства в работе выгоднее брать резьбонарезной станок для арматуры в аренду.

Виды резьбового соединения

В настоящее время активно используются соединения арматуры: с цилиндрической (параллельной) и конической резьбой. Для нарезки резьбы используют как мобильные станки, перемещаемые на строительный объект и по его территории, так и стационарные неподвижные станки, установленные в мастерских и цехах предприятий. Торцы стержней перед нарезкой резьбы на строительной площадке обрезают, используя для этого ручной станок для резки арматуры или угловую отрезную машину.

Виды станков

Для нанесения наружных резьб на концы арматурных стержней используют две технологии:

  • нарезка резьб резцами
  • накатка (холодная высадка) резьб накатными валиками
  • Оба вида этих станков представляют собой основное оборудование для механической стыковки арматуры по резьбовой технологии.

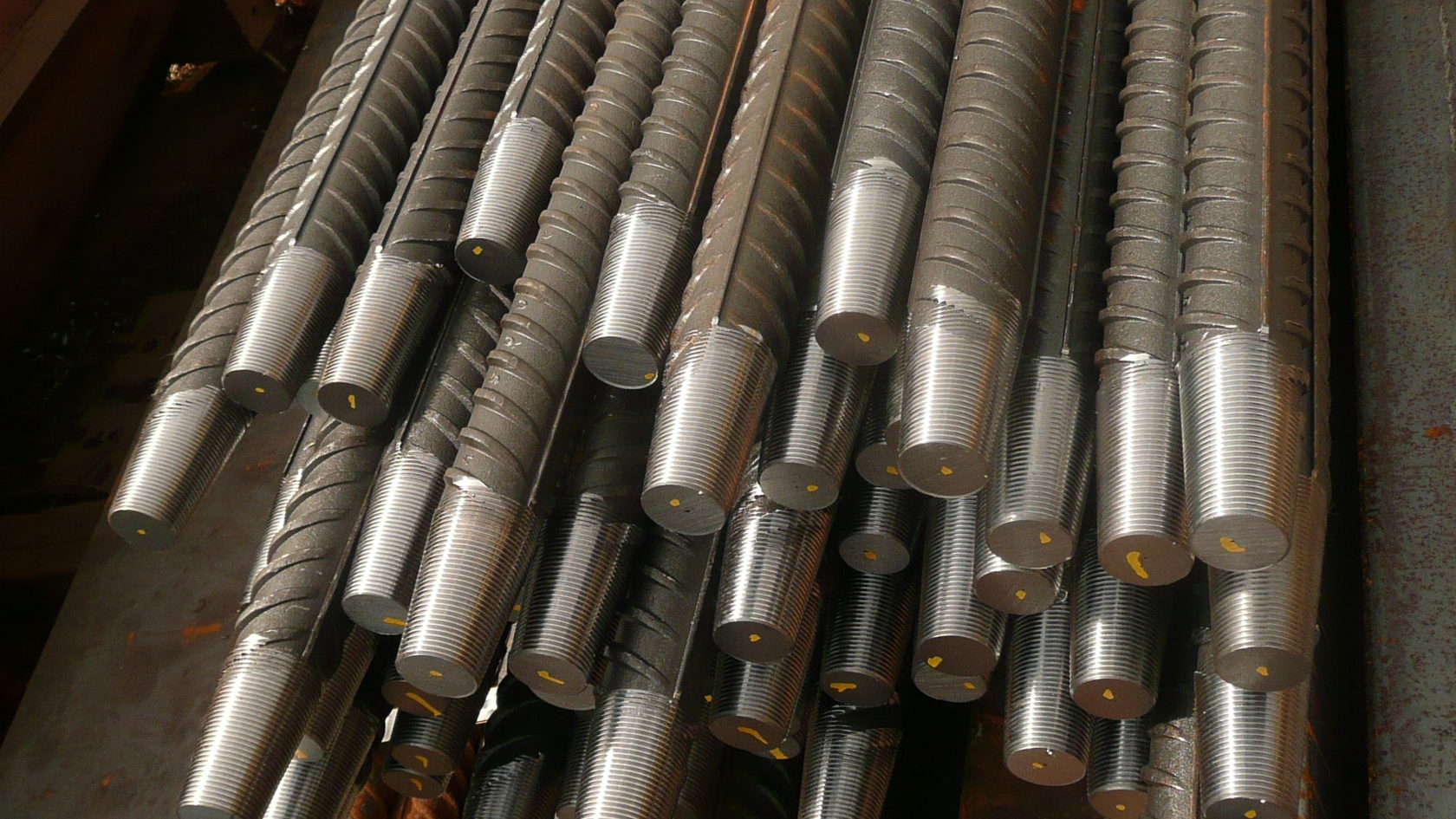

Нанесение резьбы

На нарезном станке концы арматуры на длине 50-80 мм сначала обтачивают до получения цилиндрической поверхности нужного диаметра, затем на этих участках нарезают резцами необходимые резьбы с мелким шагом. Накатку резьбы производят головкой с тремя накаточными валиками. Перед операцией участок стержня уплотняют до получения ровной цилиндрической поверхности. Уплотнение повышает прочность детали. Цена нарезки резьбы на арматуру не может быть малой из-за использования дорогостоящего оборудования, поэтому обычно более выгодно его арендовать.

Переходные муфты для арматуры | Цех металлообработки на заказ, завод по обработке металла,токарные, фрезерные работы, резка металла. Мадис.

Суббота, 6 Февраль, 2016

Проблема соединения арматурных стержней эффективно решается с помощью муфт. А, если стержни, которые нужно соединить, имеют разный диаметр, то для их соединения используют специальные переходные муфты. Их применение позволяет надёжно стыковать отдельные фрагменты арматурной вязки.

Широкое применение данной технологии, которая вытесняет проволочную вязку арматуры и сварку объясняется не только прочностью и надёжностью муфтовых соединений, но и:

  • малыми трудовыми затратами;
  • высокой скоростью и простотой работ;
  • дешевизной самих муфт.

Что представляют собой переходные муфты? Каково их конструктивное разнообразие? Специалисты выделяют три основных типа переходников:

  • муфты с внутренней конической резьбой;
  • резьбовые соединения с двумя контргайками;
  • муфты в виде обжимных трубчатых элементов.

Основой для резьбовых муфт служит труба соответствующего диаметра, внутри которой нарезается резьба. Очень важно, чтобы шаг резьбы был небольшим, что позволяет делать соединение прочным (необходимость увеличивать высоту резьбы при этом отпадает и, значит, нет нужды в толстостенной болванке). В конусных муфтах рекомендуется резьба с нанесением на внутреннюю поверхность под углом конусности, составляющим от 4 до 6 градусов.

Переходные муфты могут иметь как правое, так и левое направление резьбы или со смешанной резьбой (и правой, и левой), что существенно расширяет возможности при монтаже арматуры.

Разнообразие муфтовых соединительных устройств дополняют обжимные муфты. Они предполагают обжим («опрессовку») мест соединений. Резьбы в этих муфтах нет. Обжим служит гарантом прочности соединения даже при режиме значительных нагрузок. Обжим могут сделать заблаговременно на заводе или, чаще всего, он осуществляется на монтажной площадке. При такой технологии могут использоваться срезные болты, вворачиваемые в боковую поверхность обжимной муфты.

Более всего распространены переходные муфты, где нанесена цилиндрическая резьба. Её диаметр может быть разным, в пределах 12 – 58 мм; шаг резьбы – от 1,15 мм до 4 мм. Данные параметры определены не случайно, поскольку сочетаются со стандартной, по ГОСТу, арматурой.

Переходные муфты с цилиндрической резьбой приспособлены для вязки арматуры разного диаметра. Само же применение разнообразной арматуры продиктовано разнообразием требований к конструкции, где данная арматура применяется. Наиболее нагруженные участки конструкции требуют применение и более мощной арматуры. А на менее ответственных участках одной и той же конструкции можно использовать арматуру с меньшим диаметром.

Технологические преимущества муфт, по сравнению с прежними способами вязки арматуры, проявляются как при монтаже единого арматурного каркаса, так и при эксплуатации строительных конструкций, где используется арматура. Каковы же эти преимущества?

  • Во-первых, получающийся с помощью муфты арматурный штырь механически прочен, поскольку представляет собой единое целое. Даже несколько муфтовых связок на одном штыре его общую прочность не снижает. А это, в свою очередь, даёт возможность использовать в монтаже каркаса короткие обрезки арматуры.
  • Во-вторых, в случае повреждения бетонной заливки прочность узлов арматурной обвязки не страдает (в отличие от прежних способов соединений арматуры).
  • В-третьих, муфтовые соединения позволяют надёжно соединять и вертикальные элементы арматуры, и горизонтальные, и даже наклонные элементы.
  • В-четвёртых, муфты позволяют экономить расход арматуры, поскольку исчезает необходимость напуска арматуры в процессе её вязки.
  • В-пятых, монтаж муфтовых соединений не требует применения сложного оборудования, например, сварочных аппаратов, а работы по соединению арматуры выполняются с помощью простейших инструментов. Скорость же установки одной муфты, исчисляемая приблизительно десятью минутами, ускоряет время монтажа. Действительно, много ли времени надо, чтобы нарезать резьбу на стержне, провести центрировку и завинтить муфту ключом?
  • В-шестых, для монтажа арматуры с помощью переходных муфт нет нужды привлекать высококвалифицированный персонал.
  • И, в-седьмых, значительно упрощается контроль качества выполненных работ по вязке арматуры.

Соединение арматуры резьбовыми муфтами с конической резьбой | LMZA

На сегодняшний день многоэтажное монолитное строительство — это единственный способ низкой себестоимости квадратного метра жилья, офисов и т.д.. Параллельно строительству жилья развивается инфраструктура дороги с мостами, строятся новые ГЭС и АЭС. Все эти сооружения требуют большой прочности для максимального срока эксплуатации.

Железобетон является основой всего современного строительства, а основой самого железобетона являются каркасы, которые сделаны из арматуры. При изготовлении такого каркаса в современном строительстве и используются соединительные муфты для арматуры с резьбой.

В этой статье мы рассмотрим муфты для соединения арматуры с конической резьбой.

Соединение арматуры муфтами с конической резьбой

Соединение арматуры муфтами с конической резьбой

1. Описание муфт для соединения арматуры с конической резьбой

Муфты с конической резьбой предназначены для соединения арматуры, на которой нарезана коническая резьба.

Из-за технологии нарезки специальным оборудованием коническая резьба частично заходит на тело ребер арматуры. Муфта в свою очередь тоже закручивается не только на основное тело, но и на тело ребер. В результате получается прочное соединение, обладающее эффектом резьбовой фиксации и стойкое к циклическим нагрузкам.

Кроме того, поскольку и муфта и арматурный стержень имеют коническую резьбу с относительно большим углом конусности, сборка соединения происходит очень быстро. Количество оборотов конической муфты до полной фиксации примерно в 2 раза меньше, чем у обычной муфты с цилиндрической резьбой. При изготовлении этой муфты расходуется повышенное количество материала и применяется высокопроизводительное оборудование с ЧПУ, в результате чего цена муфты несколько выше.

2. Плюсы и минусы муфт с конической резьбой

Плюсы соединения арматуры муфтами с цилиндрической резьбой:
  • Скорость соединения;
  • Возможность переходного соединения
  • Экономия материала;
  • Гарантированная прочность соединения;
  • Отсутствие лицензирования персонала;
  • Совместимость с любыми типами арматуры.

Минусы соединения арматуры муфтами с цилиндрической резьбой:

3. Сборка соединения арматуры муфтами с конусной резьбой

Сначала с помощью специального резьбонарезного станка на стержне арматуры нарезается коническая резьба. Далее с помощью заранее приобретенных муфт с конической резьбой происходит скручивание арматурных стержней специальным динамометрическим ключом.

Заключение

Доказано, что применение резьбовых муфт с конической резьбой для соединения арматуры существенно снижает сроки строительства, а также расход арматуры.

Несмотря на стоимость оборудования и самих муфт, финансовые показатели также остаются за муфтами с конической резьбой.

Источник: Интернет магазин XFix — ЛМЗ Алмаз / Блог соединение арматуры

Подписывайтесь на наш канал. Будет интересно.

Фитинги для пожарных рукавов: руководство по соединительным муфтам и резьбам для пожарных рукавов

Быстрый вопрос: знаете ли вы разницу между NH (NST), NPT и NPSH (IPT), когда речь идет о нарезании резьбы для пожарного рукава? Если вы не знакомы с различными типами фитингов и муфт для пожарных рукавов, эти вопросы могут сбить с толку.

Непонимание этих различий может привести к несовпадению деталей, что приведет к потере денег и времени, не говоря уже о большом разочаровании.

На согласование различных компонентов пожарного рукава влияет множество факторов.Мы здесь, чтобы раскрыть некоторые тайны и предоставить вам отличные ресурсы, которые всегда будут под рукой, когда вам действительно нужно будет купить и подобрать подходящие продукты.

Муфты и основы нарезания резьбы

Во-первых, что такое шланговые муфты? Шланговая муфта — это штуцер пожарного шланга, который находится на конце шланга. Он соединяется или соединяется со шлангом, краном или источником воды и обычно изготавливается из латуни, нержавеющей стали или алюминия.

Ключевыми характеристиками, которые необходимо понимать при правильном присоединении резьбы, являются размер (от 3/4 до 6 дюймов), стандарт резьбы и пол.Наружная муфта имеет резьбу снаружи, а охватывающая муфта имеет внутреннюю резьбу. Если у вас есть 2 штуцера для пожарного шланга, вам понадобится мужской и женский.

Некоторые муфты «бесполые». Storz, например, обеспечивает быстрое соединение на четверть оборота.

Самый простой способ определить, какая резьба вам нужна, — это посмотреть на муфты на пожарном шланге, который вы хотите заменить. Должен быть штамп с инициалами вида резьбы. Штуцер / переходник источника воды также может иметь штамп.Если вам нужно знать, что использовать на пожарном гидранте, позвоните в местную пожарную службу.

Если штампа нет, можно внимательно посчитать количество резьбы на дюйм и измерить внешний диаметр охватываемой муфты; однако это может быть очень сложной процедурой.

Резьба для пожарного шланга

Какие инициалы следует использовать для определения правильной резьбы? Существует много потоков, но в основном используются три: NH или NST, NPT и NPSH или IPT.

NH / NST

NH — это национальный шланг, а NST — национальная стандартная резьба.Это часто называют «резьбой для пожарного рукава», потому что пожарные службы используют ее больше всего. Он используется во многих пожарных гидрантах и ​​аксессуарах. Резьба садового шланга (GHT) также обозначается как NH.

Совместимость : мужской NH / NST на женский NH / NST; От женщин NH / NST до мужчин NH / NST. Поскольку они несовместимы с другими типами резьбы, переходники с резьбой для пожарных шлангов используются для соединения различных типов муфт.

NPT

NPT расшифровывается как National Pipe Tapered и в основном используется в сантехнике и промышленности.Рекомендуется использовать водопроводную ленту или герметизирующую пасту. NPT совместим с резьбой NPSM, если вы выбираете наружную резьбу NPT или внутреннюю резьбу NPSM (см. Ниже), тогда как NPT и GHT несовместимы. NPT иногда также называют трубной резьбой.

Совместимость : внешняя резьба NPT — внутренняя резьба NPT, NPTF, NPSM, NPSH; или внутренний NPT на мужской NPT или NPTF.

NPSH / IPT

NPSH — это прямой шланг National Pipe Straight. IPT — это аббревиатура от Iron Pipe Thread. NPSH — это прямая резьба, которая используется в соединениях для всасывающих и нагнетательных шлангов низкого давления.

Совместимость : NPSH между мужчинами и женщинами NPSH, NPSM или NPSH с внутренней стороны или NPSH с наружной резьбой, NPT, NPTF и NPSM.

Поначалу может показаться, что информация о том, что входит в состав резьбы и соединения пожарных шлангов, сбивает с толку, но знание основ и наличие в вашем распоряжении солидных ресурсов избавляет от необходимости строить догадки.

Требуется индивидуальное решение для нарезания резьбы или соединения? Rawhide Fire Hose может помочь вам найти нужный вам шланг.

Начните индивидуальную настройку шланга

Резьбовые фитинги для труб — Резьбовые фитинги

Фитинги с резьбой

доступны в размерах до 4 дюймов NPS (номинальный размер трубы), но обычно не используются для размеров более 2 дюймов.Система трубопроводов требует резьбовых фитингов для труб, чтобы изменять направление и подключаться ко всему оборудованию и устройствам, необходимым для их функционирования. Эти фитинги изготавливаются стандартных размеров.

На видео ниже представлен обзор фитингов с резьбой.

Стенограмма видео

Здравствуйте. Сегодня речь идет о резьбовых фитингах для труб; они называются напорной арматурой.Фитинги под давлением бывают двух типов: фитинги для сварки раструбом и резьбовые фитинги. Это набор резьбовых соединений из нержавеющей стали с крестообразной резьбой. Вся эта арматура весит 3000 фунтов, и я покажу вам, что она довольно толстая.

Это резьбовая переходная муфта. Это заглушка для трубы с резьбой, отсюда нарезанная и закрытая на другом конце. Это полумуфта с резьбой, это полная муфта с резьбой, это крестообразная резьба, это колено с резьбой 90 °, это резьбовое соединение, а это уличное колено с резьбой.

Для сравнения, позвольте мне показать вам, это фитинг под сварку муфтой, и вы можете увидеть, как он выглядит по сравнению с резьбовым. Если вы посмотрите сюда, то при сварке муфтой труба входит сюда, а в резьбовом фитинге вы продеваете трубу.

Резьбовые фитинги доступны из кованой углеродистой стали, нормализованные A105, A105; они доступны из нержавеющей стали 304, 316; и они также доступны из никелевых сплавов, а также из дуплексной нержавеющей стали. Резьбовые фитинги чаще всего используются при номинальном давлении 3000 фунтов и 6000 фунтов.Они также доступны в 2000 фунтах.

Если вдаваться в подробности каждого из компонентов, то это уличный отвод с резьбой 90 °, вот как он выглядит. Здесь женский конец, здесь мужская резьба, так что обычно, если вы видите что-то подобное, это уличный локоть.

Это штуцер, штуцер с резьбой. Это образец трубы, который у нас есть. В этом видео мы используем трубу из углеродистой стали, хотя это фитинг из нержавеющей стали. Чтобы продемонстрировать вам, как вы это делаете.Вы навинчиваете его, и именно так вы подсоединяете резьбовой фитинг.

Это крестовина с резьбой, со всех четырех сторон можно продеть трубу и выполнить соединение. Это отвод на 90 ° с резьбой. Разница между коленом с резьбой и коленом под сварку встык состоит в том, что вы заметите, что это намного более плотный поворот, это зависит от вашего применения. Резьбовые фитинги обычно доступны от 1/2 до 4 дюймов. Они чаще встречаются размером около 1 дюйма, 1 с половиной, 2 дюйма. Обычно вы не увидите много людей, использующих 3–4 дюйма.Наиболее распространенная классификация давления — 3000 фунтов. Это колено с резьбой на 90 °, и вы можете видеть, что это намного более крутой поворот, чем фитинг под сварку встык с коротким радиусом. 90 локтей, это гораздо более резкий поворот.

Угольник с резьбой 45. Опять же, вы продеваете трубу прямо здесь, и вот как вы выполняете соединение. Это тройник с резьбой, вы также можете получить такой, это обычный тройник, но вы также можете получить тройник с переходником, где ответвление меньше основного участка.

Это колпачок с резьбой.То же самое, для 1-дюймовой трубы, вы навинчиваете ее и закрываете конец трубы, ниппеля, сопла или чего-то еще.

Это разные резьбовые муфты, и мы часто задаем этот вопрос, в чем разница между полной муфтой и полумуфтой? Это полная муфта, и главное отличие состоит в том, что полная муфта имеет резьбу на обоих концах, поэтому вы можете нарезать трубу здесь, вы можете нарезать другую трубу прямо здесь и сделать полную муфту. Это полная муфта с резьбой на 3000 фунтов.То же самое в полумуте, только резьба с одного конца. Некоторые люди говорят, что полумуфта составляет половину длины, что во многих случаях составляет половину длины, но причина, по которой они называются полумуфтой, заключается в том, что вы можете соединить только половину трубы. Если вы заправляете его прямо здесь, на другом конце нечего заправлять. Вот почему это называется полумуфтой. Они примерно вдвое короче.

Это переходная муфта, размер этой муфты составляет от 1 дюйма до 3/4 дюйма, поэтому, если у вас труба с резьбой, 1 дюйм с одной стороны и 3/4 с другой стороны, вы можете использовать переходную муфту с резьбой. и поставьте соединение меньшего размера с другой стороны.

Таким образом, резьбовой трубный фитинг является частью напорного фитинга. Резьбовые фитинги доступны для номинального давления 2000 фунтов, 3000 фунтов, 6000 фунтов. Грубо говоря, 2000 фунтов — это не очень распространенное явление, но оно относится к графику 80, а 3000 фунтов — примерно к графику 160. Фитинг с резьбой 3000 фунтов имеет максимальное номинальное давление 3000 фунтов. Это немного сложнее, это не очень просто, номинальное давление зависит от температуры, поэтому, когда температура повышается, номинальное давление снижается.Они доступны из кованой углеродистой стали A105, A105 N; они доступны из нержавеющей стали; они доступны из никелевых сплавов.

В другом видео мы покажем вам разницу от фитинга из ковкого чугуна. Многие задают этот вопрос, в чем разница между фитингом с кованой резьбой и фитингом из ковкого чугуна? Вкратце, фитинги из ковкого чугуна используются в легкой промышленности, в сантехнике. Эти резьбовые соединения рассчитаны на высокое давление, они изготовлены из кованой стали.Одно большое отличие состоит в том, что фитинги из ковкого чугуна не очень хороши для сварки, тогда как резьбовые соединения можно сваривать. Опять же, это резьбовой фитинг, но в зависимости от области применения, если есть необходимость в сварке, лучше использовать кованую углеродистую сталь. Кроме того, фитинги из ковкого чугуна имеют рейтинг 150 фунтов, 300 фунтов, которые вы можете сравнить, намного ниже, тогда как резьбовые фитинги имеют рейтинг давления 3000 и 6000 фунтов. Вот и все. Спасибо.

Коническая трубная резьба

и фитинги: соединение

NPT, National Pipe Taper (американский) и BSPT (британский стандартный трубный конус) — это стандарты конической трубной резьбы.Наружная и внутренняя конические трубные резьбы заклинивают друг друга, но для полного герметичного соединения требуется герметик. Герметики заполняют любые пустоты между резьбами, которые могут перемещаться по спирали резьбы.


Труба и труба — это не одно и то же.
Труба и труба — это полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов. Основное отличие трубы от трубы в том, что стенки трубы толще и жестче. Трубка никогда не имеет резьбы, потому что ее стенки слишком тонкие.Стенки труб достаточно прочные, чтобы выдерживать нарезанные или формованные резьбы. Резьбовая труба может обеспечивать газонепроницаемые или непроницаемые для жидкости соединения, обладающие механической прочностью.


Трубная резьба
Существует множество национальных и международных стандартов для трубной резьбы. Они различаются по назначению, например, резьба для садового шланга и резьба для пожарного шланга. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примеры тому — различия между американской и британской нитками.Единицы измерения тоже играют роль.

Как установить фитинги с пластмассовой резьбой


Две основные категории трубной резьбы

• Параллельная или прямая трубная резьба

• Трубная коническая резьба

Взгляните на выбор ISM фитингов с металлической резьбой и пластиковых резьбовых фитингов. Приведены примеры наиболее часто используемых типов трубной резьбы.


Коническая трубная резьба
Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов.По этой причине они должны иметь резьбовые соединения, непроницаемые для газа или жидкости. Коническая резьба помогает улучшить герметичность. Наружная и внутренняя резьбы сжимаются и защелкиваются. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

Два наиболее распространенных стандарта для конической трубной резьбы

  • NPT Американский национальный стандарт с конической трубной резьбой
  • BSPT Британская стандартная трубная коническая резьба

Трубная резьба

NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.


Почему трубная резьба NPT и BSPT несовместима

Угол резьбы или входящий угол

  • Резьба NPT имеет угол 60 градусов
  • Резьба
  • BSPT имеет угол 55 градусов


Форма резьбы

  • Резьба NPT имеет уплощенные выступы и впадины
  • Резьба BSPT с закругленными выступами и впадинами


Шаг резьбы (TPI, резьбы на дюйм)

  • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество витков на дюйм


Некоторые общие сокращения для американских типов конической трубной резьбы

  • Конус с трубной резьбой национального стандарта NPT
  • FPT, FNPT, NPT (F) * Внутренняя или внутренняя коническая трубная резьба
  • MPT, MNPT, NPT (M) Наружная или внешняя коническая трубная резьба

* Это не НПТФ.NPTF расшифровывается как National Pipe Taper Fuel. Ее также называют конической трубной резьбой Dryseal, являющейся национальным стандартом Американского национального стандарта. Конструкция NPTF обеспечивает герметичность соединений без использования герметиков.

Существуют параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для параллельной или прямой трубной резьбы. Для резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотрите видео.


Герметик и коническая трубная резьба
Коническая трубная резьба требует герметика для герметичных соединений. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также действуют как смазка между наружной и внутренней резьбой. Особого внимания требует сборка деталей и труб из разнородных материалов. Это связано с тем, что герметики облегчают перетягивание фитингов.Чрезмерная затяжка фитингов может привести к повреждению и утечкам.


Загрузить Руководство по установке пластиковых фитингов с конической резьбой ISM >>


Заключение
Понимание конической трубной резьбы облегчает выбор лучшего компонента, особенно конических фитингов. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает лучшие газонепроницаемые и непроницаемые для жидкости уплотнения.

Какие проблемы возникали у вас при переходе между разными стандартами конической трубной резьбы при поиске компонентов для вашего приложения? Помогите нам, рассказав другим о том, что вы узнали.

Есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, напишите мне по электронной почте — [email protected] Вы также можете задать вопросы, используя раздел комментариев ниже.

Дополнительная информация

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

Муфты шланговые резьбовые | Шланги промышленные

Муфты шланговые типа 1VH / 1VR (152kB)
Муфта точеная с наружной резьбой и плоским уплотнением типа 1V. Максимальное рабочее давление составляет 10 бар. Эта муфта крепится к трубке с помощью хомутов (например, ABA или TORRO).
Муфты шланговые типа 2VH (91kB)

Точеные шланговые муфты с поворотной внутренней резьбой и плоским уплотнительным кольцом из полиуретана (с уплотнением муфты из нержавеющей стали из PTFE) типа 2VH.Максимальное рабочее давление составляет 10 бар. Эта муфта также крепится к шлангу с помощью хомутов (например, типа ABA или TORRO).
Латунные муфты для шлангов 1KH (129kB)
Точеные латунные муфты для шлангов с шестигранной и внешней резьбой BSP, отрицательное коническое уплотнение 37 °.
Латунные муфты для шлангов 2KH (97kB)
Точеные латунные муфты для шлангов с шестигранной головкой и поворотной внутренней резьбой BSP, положительное коническое уплотнение 37 °.
Муфта ALBRA (80kB)

Всасывающая / напорная муфта Albra. (LUG-PIN) Состоит из шлангового соединения с накидной гайкой (2/3 части) и патрубка с фиксированной наружной резьбой (1/3 части) с 2 выступами. Резьба BSP с плоским уплотнением. Уплотнительное кольцо (2/3 части) из натурального каучука.
Материал: латунь
Двойной (переходной) ниппель (117kB)
С шестигранной головкой
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Уплотняемая поверхность: отрицательное коническое 60 ° или плоское уплотнение.
Торцевой ниппель (117kB)
С шестигранником
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Уплотняемая поверхность: отрицательное коническое 60 ° или плоское уплотнение.
Редукторное кольцо (113кБ)
Материал: латунь или нержавеющая сталь.
Муфты муфты типа HGM (191kB)
Муфты муфты самосборные, латунная муфта. Максимальное рабочее давление составляет 10 бар.
Метод: Сначала навинтите внешнюю втулку на отрезанный квадрат шланга. Вставьте в тиски, после чего можно ввинтить патрубок.
С наружной резьбой, плоское уплотнение.
Муфты муфты типа HGF (117kB)

Муфта муфты с накидной гайкой и внутренней резьбой с плоским уплотнением из полиуретана.Муфта из нержавеющей стали с плоским уплотнением из PTFE.
Муфты с предохранительным зажимом Тип ECM (242kB)
В комплект входит муфта с наружной резьбой и плоским уплотнением без предохранительных зажимов. Предохранительный зажим отдельный, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Муфты предохранительных зажимов типа ECF (149kB)

Шланговая муфта с поворотной внутренней резьбой с плоским уплотнением. Уплотнительное кольцо: полиуретан (уплотнительное кольцо муфты из нержавеющей стали PTFE).Предохранительные зажимы раздельные, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Lactafix: Пищевая муфта согласно DIN11851 (113kB)
Специально разработанная муфта для пищевых шлангов. Муфта неразрывно соединяется со шлангом с помощью гидравлически запрессованной зажимной втулки из нержавеющей стали. Переход патрубка к внутренней стенке трубки очень плавный. Эта санитарная конструкция особенно полезна в пищевой и фармацевтической промышленности, где рост бактерий после соединительной муфты является проблемой.Эти муфты также могут быть оснащены предохранительными зажимами. Также доступны соответствующие уплотнения.
Материал: нержавеющая сталь AISI 304 или 316. Также доступны в соответствии с DIN 11864 и SBS.
Муфты с предохранительным зажимом — для тяжелых условий эксплуатации Тип ECM-HP (180kB)
Муфта с наружной резьбой без предохранительных зажимов. Муфты для шлангов с рифленой насадкой и предохранительным хомутом для сборки с латунными предохранительными хомутами. Затягивание предохранительных хомутов происходит с помощью стальных болтов и гаек с потайной головкой, поэтому допускается допуск на толщину стенки шланга.Устойчив к температурам до 210 ° C и разрывному давлению до 100 бар. Примечание: с латунным патрубком рабочее давление составляет 40 бар. Эта муфта может использоваться как паровая муфта. Эти муфты соответствуют стандарту EN 14423 / DIN 2826. Идеально подходит для монтажа на паровые шланги согласно EN ISO 6134.
Муфты с предохранительным зажимом — для тяжелых условий эксплуатации Тип ECF-HP (109kB)
Муфта с поворотной внутренней резьбой, включая термостойкое плоское уплотнение (из нержавеющей стали уплотнение из PTFE), без предохранительных зажимов.Предохранительные зажимы раздельные, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Муфта AKZO из полиэтилена (242kB)
Химические вещества, такие как каустическая сода, соляная кислота и отбеливающий раствор, перевозятся наливом в цистернах. Затем жидкий продукт сливается через шланговое соединение в резервуар для хранения покупателя. Детали, контактирующие с жидкостью, изготовлены из коррозионно-стойкого полиэтилена. Сочетание обычно подходит для неорганических жидких кислот, оснований и солевых растворов и подходит для органических растворителей.Муфты устанавливаются на шланги с предохранительными зажимами, см. Загрузку предохранительных зажимов типа RK (56kB) ‘
Предохранительные зажимы (EN 14420-3 / DIN 2817 — EN 144423 / DIN 2826) (56kB)
См. Техническое описание
Паровые муфты типа Boss (278kB)
Муфты высокого давления для применений, включая пар и сжатый воздух в тяжелых условиях. При использовании специальных зажимных пластин, которые держатся за предохранительную манжету патрубка, соскальзывание шланга невозможно.Зажимные пластины можно выбрать по размеру в зависимости от толщины стенки шланга. Рабочее давление от 264 бар (1/2 дюйма) до 70 бар (2 дюйма). Материал: сталь, оцинковка. Также доступен из нержавеющей стали.
Муфты Triclamp (104кБ)
См. Техническое описание
Заглушки и заглушки (79кБ)
См. Техническое описание Шланг безопасности
Соединитель шланга поставляется без предохранительных зажимов.Отдельный предохранительный зажим, см. Загрузку предохранительных зажимов типа RK (56kB) ‘Эти муфты полностью соответствуют EN 14420-5 / DIN 2817. Идеально сочетаются со шлангами согласно EN 12115.
Шланговый соединитель типа SHH ( 74kB)
Соединитель шланга поставляется без предохранительных зажимов. Предохранительный зажим отдельный, см. Загрузку предохранительных зажимов типа RK (56kB). Соединитель шланга с зубчатым профилем. Рабочее давление: макс. 10 бар. Монтаж на шланге с помощью хомутов.

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и приложения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается как в контексте труб, так и в контексте труб.Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Чугун чугун ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (так называемых «черных труб») и оцинкованных труб, которые используются в жилых и коммерческих сантехнических работах, обычно литые и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, в настоящее время они обычно не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые трубные фитинги доступны как для сварки враструб (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубой из ПВХ, предназначенной для использования в конструкциях, например, для ограждений, перил или использования в мебельной конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги для труб из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты с сваркой муфтой или с плавким предохранителем. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Вызов

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для уплотнения от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для опорного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное особое требование состоит в том, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжимных механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • соски
  • отвод
  • тройники
  • Wyes
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • переходники

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб с целью облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты трубы и фитингов от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения
  • ABS — Акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV — слив, отходы и вентиляция
  • MEP — механическая, электрическая, сантехническая
  • NPT — трубная коническая резьба National
  • NPS — прямая трубная резьба National; также, Номинальный размер трубы
  • PCCP — предварительно напряженная бетонная цилиндрическая труба
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — Схема трубопроводов и КИП
  • PP — полипропилен
  • ПВХ — поливинилхлорид
  • SDR — стандартное соотношение размеров
  • WPS — Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из оборудования

Всеобъемлющее руководство по фитингам из ПВХ

Эта запись была опубликована 27 мая 2016 г. пользователем Admin.

Как компания, в названии которой написано «Фитинги из ПВХ», мы получаем много вопросов о фитингах.Эти вопросы часто связаны с размерами и размерами трубопроводной арматуры, что имеет смысл, потому что эти темы могут сбивать с толку! Другие вопросы касаются самих фитингов и их предназначения. Совместимость и общие сведения о трубопроводной арматуре могут быть ошеломляющими для того, кто плохо знаком с миром ПВХ! Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать этот пост в блоге в качестве руководства по монтажу трубопроводов! В этом руководстве по трубопроводной арматуре описаны все основные типы фитингов из ПВХ, а также способы и причины их использования.Это длинный пост, поэтому вы можете использовать раздел «Содержание» для навигации по нему!


Содержание

> Размеры фитингов
> Типы концов ПВХ и клеи
> Фитинги мебельного класса Vs. Стандартные фитинги
> Фитинги из ПВХ — Описание и применение
—-> Тройники
—-> Колена
—-> Крестовины
—-> Муфты и соединения
—-> Заглушки и заглушки
—-> Переходники (внутренняя и внешняя)
—-> Втулки
—-> Ниппели
—-> Фланцы


Размер фитингов

Как упоминалось в предыдущем сообщении блога о наружном диаметре трубы из ПВХ, трубы и фитинги из ПВХ используют номинальную систему для стандартных размеров.Это сделано для того, чтобы все части с одинаковым размером в названии были совместимы друг с другом. Все фитинги диаметром 1 дюйм подходят, например, к трубе диаметром 1 дюйм. Это кажется довольно простым, правда? Что ж, вот что сбивает с толку: внешний диаметр (OD) трубы из ПВХ больше, чем размер, указанный в ее названии. Это означает, что 1-дюймовая труба из ПВХ будет иметь внешний диаметр более 1 дюйма, а фитинг из ПВХ диаметром 1 дюйм будет иметь еще больший внешний диаметр, чем труба.

Самое главное при работе с трубами и фитингами ПВХ — это номинальный размер.Фитинг диаметром 1 дюйм подойдет к трубе диаметром 1 дюйм, независимо от того, какой из них — сортамент 40 или 80. Таким образом, хотя фитинг с раструбом диаметром 1 дюйм имеет отверстие шире 1 дюйма в поперечнике, он подходит для трубы диаметром 1 дюйм, потому что Внешний диаметр этой трубы также больше 1 дюйма.

Может наступить время, когда вы захотите использовать фитинг из ПВХ с трубой из не ПВХ. Номинальный размер в этом случае не так важен, как наружный диаметр трубы, которую вы используете. Пока внешний диаметр трубы такой же, как внутренний диаметр (ID) фитинга, в который она входит, они будут совместимы.Однако фитинг диаметром 1 дюйм и труба из углеродистой стали диаметром 1 дюйм могут быть несовместимы друг с другом только потому, что они имеют одинаковый номинальный размер. Обязательно проведите исследование, прежде чем тратить деньги на детали, которые могут быть несовместимы друг с другом!

Щелкните здесь, чтобы получить дополнительную информацию о внешнем диаметре ПВХ.

Типы концов ПВХ и клеи

Труба и фитинги из ПВХ без клея будут плотно прилегать друг к другу. Однако они не будут водонепроницаемыми. Если вы собираетесь пропускать какие-либо жидкости через вашу трубу, вы должны убедиться, что не будет утечек.Это можно сделать несколькими способами, и выбранный вами метод будет зависеть от того, что вы подключаете.

Сама труба ПВХ

обычно не имеет резьбовых концов. Это лишь одна из причин того, что большинство фитингов из ПВХ имеют скользящие концы. «Скольжение» в ПВХ не означает, что соединение будет скользким, это скорее означает, что фитинг будет скользить прямо по трубе. При установке трубы в фитинг соединение может показаться герметичным, но для транспортировки любых жидких сред его необходимо герметизировать. ПВХ-цемент изолирует трубы за счет химической реакции, которая связывает пластик одной части с другой.Для гарантированного уплотнения фитинга вам понадобится как грунтовка ПВХ, так и цемент ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к приклеиванию, а цемент удерживает две детали плотно склеенными.

Резьбовые соединения нужно уплотнять иначе. Основная причина, по которой люди используют резьбовые детали, заключается в том, что при необходимости их можно разобрать. ПВХ-цемент склеивает трубы между собой, поэтому, если он используется для резьбовых соединений, он создает уплотнение, но резьба становится бесполезной. Хороший способ герметизировать резьбовые соединения и поддерживать их работоспособность — использовать ленту для уплотнения резьбы из ПТФЭ.Просто оберните его вокруг наружной резьбы несколько раз, и он сохранит соединение герметичным и смазанным. И если вы захотите вернуться к этому стыку для обслуживания, фитинги все равно можно будет открутить.

Хотите знать обо всех различных типах концов и соединениях из ПВХ? Щелкните здесь, чтобы получить дополнительную информацию о типах концов ПВХ.

Фурнитура мебельного класса по сравнению с обычной фурнитурой

Часто наши клиенты спрашивают нас: «В чем разница между фурнитурой для мебели и обычной фурнитурой?» Ответ довольно прост: наша фурнитура для мебели не имеет печати производителя или штрих-кода.Они чисто белые или черные, на них ничего не напечатано. Благодаря этому они отлично подходят для применений, где будет видна труба, независимо от того, предназначена ли она для мебели. Размеры такие же, как у обычных примерочных размеров. Например, мебельный фитинг диаметром 1 дюйм и обычный фитинг диаметром 1 дюйм подходят к трубе диаметром 1 дюйм. Кроме того, они так же долговечны, как и остальные наши фитинги из ПВХ.

Щелкните здесь, чтобы получить дополнительную информацию о наших трубах и фитингах для мебели.

Фитинги из ПВХ — Описание и применение

Ниже приводится список наиболее часто используемых фитингов из ПВХ.Каждая запись содержит описание фитинга, а также возможные варианты его использования и применения. Для получения дополнительной информации о любом из этих фитингов посетите соответствующие страницы с описанием продуктов. Важно помнить, что каждый фитинг имеет бесчисленное количество повторений и применений, так что имейте это в виду при покупке фитингов.

Тройники

Тройник ПВХ — тройник с тремя концами; два по прямой и один сбоку под углом 90 градусов. Тройники позволяют разделить линию на две отдельные линии с соединением под углом 90 градусов.Также тройники могут соединять две лески в одну основную. Также их часто используют для конструкций из ПВХ. Тройники — это чрезвычайно универсальный фитинг, который является одним из наиболее широко используемых деталей в сантехнике. Большинство тройников имеют концевые муфты скольжения, но доступны версии с резьбой.

Колено

Если вам нужно, чтобы ваша система трубопроводов могла поворачиваться или обходить что-то на пути, вам нужно будет согнуть трубопровод с помощью колен из ПВХ. Колена чаще всего доступны с углами 90 градусов и 45 градусов, поэтому ваш трубопровод может быть направлен так, как вы этого хотите.Боковые локти — это немного другая деталь, которая обычно используется в качестве углов в таких проектах, как навесы, палатки, дисплеи и коробки. У них три конца вместо двух. Большинство отводов имеют концы скользящей муфты, но доступны версии с резьбой.

Крестовины

Крестовины — это немного менее распространенный тип фитингов, соединяющих четыре секции труб. У них есть четыре скользящих соединения (S x S x S x S), которые встречаются под углом 90 градусов, образуя форму «плюс». Крестовины ПВХ обычно используются при строительстве каркаса из трубы ПВХ.Крестовины могут добавить каркасу большую структурную целостность. Их также можно использовать для разделения потока жидкости в разные стороны.

Муфты и соединения

Муфты — одна из самых простых (и недорогих) арматуры ПВХ. Это небольшая часть, которая соединяет или «связывает» одну часть с другой, обычно навсегда. Они могут соединять трубу с трубой и трубу с фитингом. Некоторые из них даже уменьшаются, чтобы вы могли соединить небольшую трубу с большой или наоборот.Доступны муфты со скользящей или внутренней резьбой, в зависимости от того, для чего они вам нужны.

Соединения, как муфты, соединяют предметы, но они не являются постоянным решением, которое можно легко разобрать. Соединения из ПВХ часто используются при строительстве временных конструкций, таких как опоры для палаток, и могут быть разобраны, когда конструкция больше не нужна. Они имеют кольцо в центре, которое отделяет два конца друг от друга, что позволяет легко разбирать и обслуживать.

Заглушки и заглушки

У колпачков

очень простая задача: остановить поток. Их надевают на конец трубопровода, который не нужно подключать к другой трубе. Они могут остановить конвейер, который вы планируете расширить позже, или предоставить вам легкий доступ к системе при необходимости. Они также могут добавить законченный вид трубам в строительных проектах из ПВХ. Колпачки идут вокруг трубы или снаружи, поэтому они могут иметь конец с внутренней или внутренней резьбой.

Заглушки похожи на заглушки, но вместо того, чтобы останавливать поток в трубе, они останавливают поток в фитинге.Из-за этого заглушки заходят внутрь штуцера. Это означает, что они имеют либо втулку, либо конец с наружной резьбой.

Адаптеры (женский и мужской)

Переходники, иногда называемые переходными муфтами, представляют собой универсальные фитинги. Эти фитинги предназначены для изменения типа конца трубы, что позволяет подключать ее к фитингам и трубам разных размеров. Они могут иметь резьбовые или скользящие муфты для соединения с бесконечным разнообразием труб и фитингов. Адаптеры могут быть с наружной или внутренней резьбой, а также с муфтой или втулкой.

Втулки

Втулки

во многом похожи на переходники, но основное внимание уделяется соединению труб различного диаметра за счет уменьшения фитинга. (Втулки не могут уменьшить трубу.) Втулки также обычно имеют резьбу, что отличает их от других типов фитингов. Это позволяет использовать различные типы соединений и упрощает обслуживание и настройку трубопроводов. Втулки часто используются в озеленении и аквакультуре, потому что они лучше работают с водой, чем металлические детали, которые могут ржаветь.

Соски

В некоторых ситуациях необходимо соединить два охватывающих конца в системе PVC. Подходит для этой работы соска. Ниппель — это штуцер с двумя концами с наружной резьбой. Поскольку такой фитинг требует плотной посадки, они чаще всего изготавливаются из ПВХ сортамента 80. Однако они по-прежнему совместимы с частями расписания 40.

Фланцы

Фланцы — это фитинги, которые позволяют прикреплять аксессуары и другие предметы к трубе.Они также могут увеличить прочность трубы. Самый распространенный тип фланца находится у основания унитаза. Фланцы представляют собой дисковые фитинги, которые создают плотное уплотнение, прижимая две поверхности вместе болтами, зажимами, краями или сжимающим усилием. Однако в большинстве фланцев для соединения двух поверхностей используются болты. Фланцы из ПВХ доступны со скользящими или резьбовыми концами. Из-за необходимой прочности фланцев они обычно изготавливаются из ПВХ сортамента 80.


Это лишь некоторые из наиболее популярных фитингов из ПВХ.Если вы продолжите изучать трубы и фитинги из ПВХ, вы наткнетесь на многие другие типы фитингов и различные разновидности тех, что описаны здесь.

Трубная арматура по типам — Типы трубопроводной арматуры, Thepipefittings.com

Главная / Трубная арматура по типам

Трубная арматура широко востребована для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять или устанавливать трубы в подходящем месте, а при необходимости прекращать или закрывать трубы.Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требовать времени, различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводных и водопроводных систем. Выпускаются тысячи специализированных фитингов. Для каждого типа трубы или трубки требуется собственный тип фитинга, но обычно все фитинги имеют некоторые общие особенности. Фитинги есть везде, где продаются сантехнические материалы.

Типы трубопроводных фитингов и их функции

1.Колена: Такие фитинги используются для изменения направления потока. В основном они доступны в двух стандартных типах — под углом 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено на 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и дренажам на палубах, а колено на 45 градусов в основном используется на объектах водоснабжения, электронных и химических промышленных сетях трубопроводов, пищевых продуктах, трубопроводах для кондиционирования воздуха, садоводстве и т. Д. сельское хозяйство и объект солнечной энергии.

Доступен в: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфты — это фитинги, используемые для предотвращения утечек в сломанных или поврежденных трубах. Подключаемые трубы должны быть одного диаметра. В водопроводе используются два вида муфт: обычные и скользящие.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Доступен в: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкий (оцинкованный и черный) и нержавеющая сталь.

3. Штуцер: Этот тип трубной арматуры по функциям практически аналогичен муфте, но с той лишь разницей, что.е. соединение можно легко удалить в любое время, а соединение — нет. Для соединения труб из разных материалов используются различные диэлектрические муфты, чтобы избежать гальванической коррозии между ними. Эти фитинги состоят из гайки, внутренней и наружной резьбы.

Доступен в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры подключаются к трубам либо для увеличения их длины, либо если у труб нет соответствующих концов.Эти фитинги делают концы трубы с наружной или внутренней резьбой в зависимости от необходимости. Это позволяет подключать разные трубы без необходимости в обширной настройке. Чаще всего они используются для труб из ПВХ и меди.

Доступен из: АБС, ХПВХ, меди, ковкой (оцинкованной и черной), ПВХ, латуни и нержавеющей стали.

5. Ниппель: Это короткий стык трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга с непрерывной резьбой на нем. В основном они используются в шлангах и сантехнике.

Доступен в: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Редуктор: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Есть два типа редукторов — концентрический редуктор и эксцентрический редуктор. Первый имеет форму конуса, который используется для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к выходу соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Т-образный фитинг, используемый в водопроводной системе, имеет одно входное и два выходных отверстия, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и объединения их направления потока в одну. Если все три стороны этого фитинга имеют одинаковый размер, он называется равным тройником, в противном случае — неравным тройником.

Доступен из: АБС, меди, ХПВХ, ПВХ, латуни, хромированной латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

8. Крест: Этот тип трубного фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединяется к четырем трубам, пересекающимся в общей точке. Для потока воды или любой другой жидкости в четырех разных направлениях имеется либо одно входное отверстие, либо три выхода, либо наоборот. Эти виды трубопроводной арматуры обычно используются в спринклерных системах пожаротушения.

Доступен из: ПВХ, латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов с целью создания полноценной системы трубопроводов. Они обладают гибкостью, позволяя легко чистить или проверять всю систему изнутри. Они прикрепляются к трубам с помощью сварки, нарезания резьбы или навинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в: Латунь, медь, ковкая (оцинкованная и черная) и ПВХ.

10. Заглушки и заглушки: Обе эти фитинги используются для временного или постоянного закрытия концов трубы. Заглушки вставляются внутрь трубы и имеют резьбу, чтобы сохранить трубу для использования в будущем. Существует множество способов прикрепления колпачка к трубе, например, пайка, клей или нарезание резьбы, в зависимости от материала трубы.

Доступен в: АБС, латунь, медь, хромированная латунь, ковкий (оцинкованный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров вместе путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с штуцером или муфтой, используемыми для той же цели.

Доступен в: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части системы трубопроводов для обслуживания или ремонта.Дроссельные клапаны используются для регулирования давления жидкости в трубе; они также могут выдерживать стресс, вызванный этим процессом.

14. Заусенец: Заусенец — это еще один полезный фитинг, используемый в водопроводной системе, который соединяет гибкие трубки с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одной или несколькими зазубринами, которая вставляется в гибкую трубку.

Доступен в: Латунь для горячей воды и пластик для холодной воды.

15. Отводной тройник: Этот вид тройника обычно используется в системах водяного отопления под давлением для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитингов не соответствует назначению. Как присоединяются фитинги к трубам?
Трубные фитинги представляют собой фитинги с наружной или внутренней резьбой.В резьбовом фитинги, внутренняя резьба находится внутри, а наружная резьба — на внешней стороне. Трубные фитинги с одним охватываемым концом и одним охватываемым концом называются уличной фурнитурой. Фитинги используются для соединения труб или трубки двумя способами:

  • Путем нарезания резьбы: Резьбовые трубы привинчивают для соединения или присоединиться. Обычно металлические трубы имеют резьбу и имеют резьбу. арматура.
  • С помощью скользящей посадки: В трубах с скользящей посадкой используются муфты, которые вставляются в друг друга.Пластиковые трубы имеют резьбовую или скользящую посадку.

Соответственно, трубопроводная арматура организована следующим образом:

  • Наружная резьба: Наружная резьба. Ввинчиваются в внутренняя часть конца трубы большего диаметра с внутренней резьбой.
  • Внутренняя резьба: Внутренняя резьба. Приемка с наружной резьбой фитинги.
  • Наружная скользящая посадка: Нет резьбы.Получите более узкий.
  • Гнездовой зажим: Гнездовой зажим: нет резьбы. Сделано, чтобы надеть мужской рукав немного большего размера.

Назначение фитинга:

Основное назначение любого фитинга:
  • Соединение отверстий двух или более труб.
  • Соединение участков труб.
  • Подсоединение трубы к другому аппарату.
  • Изменение направления потока жидкость / жидкость.
  • Поддержание или регулирование потока.
  • Закрытие и пломбирование трубы.

Критерии выбора трубопроводной арматуры:

Фитинги следует выбирать с учетом определенных факторов. Они как следует:
  • Типы соединений: Приобретая фитинги, вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может иметь внутреннюю резьбу. в то время как другая внутренняя резьба.Один конец может быть мужским, в то время как другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют подходящие концы, которые могут удовлетворить любые требования.
  • Конструкционные материалы: Как правило, фитинги должны быть из того же материала, что и материал, использованный при изготовлении трубу, в которую он должен быть установлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным нормам или стандартам. в трубах из другого материала.
  • Проверить поток: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, чтобы что они могут вместить соединения, не сужая внутреннюю диаметр (ID) трубы.
  • Тип фитинга: Кроме материалов труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или скользящий, наружный или женский.
  • Размер: При измерении размеров трубопроводной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи кромки или внешнего диаметра, в то время как фитинги с внутренней резьбой измеряются до внутренней кромки вход или ID.
  • Толщина: Так же, как трубы доступны в нескольких вариантах разной толщины или «графика», поэтому и трубы арматура.
  • Конструкция: Каждая труба предназначена для определенные типы жидкостей, жидкостей, газов, химикатов при различных условия. Соответственно, трубопроводная арматура также доступна в разнообразие дизайнов.
  • Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, с помощью которых разные трубы арматура градуирована.Например, ASTM, ASME, BSP и др. стандарты, установленные для трубопроводной арматуры, и эти стандарты диктуют их использование.

Фитинги для труб целевого назначения:

В зависимости от обслуживаемых целей, трубопроводная арматура может быть отнесена к следующим категориям: под:
  • Фитинги для удлинения или завершения участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
  • Фитинги для изменения направления трубы: Например, Колено
  • Фитинги для соединения двух или более труб: Например: Тройники, крестовины, угловые патрубки с боковым впуском, Wyes
  • Фитинги для изменения размера трубы: Например, переходники, Втулки, муфты
  • Фитинги для управления или регулирования потока: Например, Клапаны
  • Инструменты для фитингов: Например, крепежные детали для труб
  • Трубные фланцы
На основании вышеперечисленных категорий мы даем ниже представление о различные типы трубопроводной арматуры, доступные на рынке.

Добавить комментарий

Ваш адрес email не будет опубликован.
