Резьба мелкая м10 – Размеры резьбы от М 10 до М 15

Содержание

М10-резьба: как это?

Одним из достижений, которое сыграло немаловажную роль в ускорении научно-технического прогресса, отличающего последние 500 лет истории человечества, является изобретение резьбового соединения. Давайте подробнее рассмотрим его особенности.

Заклепки и клинья

В древние времена прочность сборным конструкциям придавалась такими способами соединения как клинья (в деревянных изделиях) и заклепки (в изделиях из металла). Главным недостатком подобных соединений была и остается невозможность повторного использования крепежных приспособлений.

Клинья и заклепки имеют одноразовое использование, а это требует излишних затрат. Первые резьбы также имели существенное ограничение, поскольку они изготавливались не на станках для нарезания, а при помощи шаблонов, которыми резьбу выковывали на раскаленном металле. О взаимозаменяемости деталей, имевших внешнюю и внутреннюю резьбу, изготовленную таким образом, речь не шла.

Метрическая резьба

В большинстве стран мира принята метрическая система измерения, в основе которой лежит условность, что в одном метре находится тысяча миллиметров. Эта система измерения и набиравшее обороты производство машин привело к широкому распространению метрической резьбы и простоте ее обозначения. К примеру, обозначение М10 (резьба) - здесь буква «М» указывает на ее диаметр в

метрической системе измерений.

Однако это еще не все параметры, которыми характеризуется резьбовое соединение. В данном случае в характеристике "резьба М10", диаметр обозначен числом 10, оно указывает на внешний диаметр на болте. Кроме диаметра резьбы, есть еще такой показатель, как шаг резьбы.

В зависимости от необходимости прочности соединения, шаг резьбы может быть разным. Так, стандартная резьба М10 может иметь следующие значения шага:

  • 0,5 мм;
  • 0,75 мм;
  • 1 мм;
  • 1,25 мм.

Для самой крупной стандартной резьбы шаг в ее обозначении может не указываться, поскольку он принят за основной. Значит, если мы видим обозначение М10, и после этого нет никаких добавлений, то по умолчанию эта М10-резьба имеет шаг 1,25 миллиметра.

Внутренняя метрическая резьба

Естественно, для того чтобы резьбовое соединение было применено, должны сочетаться две резьбы, нарезанные в соответствующих местах соединяемых деталей:

  • внешняя - на болте или шпильке;
  • внутренняя - в гайке или теле детали.

В детали, в которой будет применяться внутренняя резьба М10, отверстие должно быть высверлено с учетом длинны и шага. Этот диаметр зачастую легко вычислить, имея элементарные знания в математике и даже не имея под рукой таблиц со стандартными значениями, поскольку принятый в метрической системе стандарт для резьбы имеет угол вершины профиля 60 градусов.

Правила равнобедренного треугольника и теорема Пифагора позволят с легкостью определить, что высота резьбы с шагом 1 миллиметр будет равна 0,866 миллиметра. Таким образом, отверстие, в котором будет создаваться М10-резьба, должно составлять не менее 8,268 мм:

10 – 0,866 – 0,866 = 0,8268

Поскольку резьба находится с двух сторон от оси сверления, высоту резьбы отнимаем от внешнего диаметра два раза.

Почему существует разный шаг

Как уже говорилось ранее, в зависимости от требуемой прочности соединения применяется разный шаг резьбы. Наиболее распространенный среди используемых в машиностроении и других областях – это крупный шаг. Однако для повышенной прочности соединения применяется и малый шаг резьбы.

Его, помимо этого, используют также и там, где требуется большая точность. Например, в измерительном инструменте более высокой точности, нежели штангенциркуль, используется метрическая резьба с малым или очень малым шагом резьбы. В таком случае поступательное движение, размер которого нужно измерить, распределяется на длину окружности резьбы, что дает возможность измерять не только десятые, но и сотые доли миллиметра.

Естественно, что крупный шаг резьбы помешает точному измерению. Ведь М10-резьба с крупным шагом в 1,25 миллиметра будет иметь измерительную точность в два с половиной раза меньшую, нежели с очень мелким шагом в 0,5 миллиметра.

Стоит отметить, что из-за более сложного (с точки зрения технологии) получения резьбы с очень малым шагом, она практически не применяется в машиностроении. Основная область ее применения – это измерительный инструмент.

Хотя большинство резьбовых соединений имеет правую резьбу (чтобы закрутить болт, его нужно вращать по часовой стрелке), при необходимости может применяться и левая. Например, комплект педалей для велосипеда имеет левую и правую крепежную резьбу.

fb.ru

Полезная таблица — диаметр резьбы и шаг — DRIVE2

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.
На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.

Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).
8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.
Помимо стандартной резьбы встречаются шаги 0.75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).
Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Источник
Там же про плашки и другое по теме.

Нравится 34 Поделиться: Подписаться на автора

www.drive2.ru

Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 - М64х4

Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 - М64х4

Резьбы. Метрическая резьба - размеры, таблицы. Дюймовые резьбы - размеры, таблицы. Таблицы соответствия резьб.

М
Метрическая по ISO - резьба с крупным шагом 6Н (5Н)1
MF
Метрическая по ISO - Резьба с мелким шагом 6Н (4Н)1
Р - шаг резьбы, мм отверстий под нарезание резьбы, B min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
М1
0,25 0,75 0,729 0,785 М2х0,25  1,75 1,729 1,774 М27х1,5  25,50 25,376 25,676
М1,1  0,25 0,85 0,829 0,885 М2,2х0,25  1,95 1,929 1,974 М27х2 25,00 24,835 25,210
М1,2
0,25 0,95 0,929 0,985 М2,5х0,35 2,15 2,121 2,221 М28х1,5 26,50 26,376 26,676
М1,4 0,3 1,10 1,075 1,142 М3х0,35 2,65 2,621 2,721 М28х2 26,00 25,835 26,210
М1,6
0,35
1,25 1,221 1,321 М3,5х0,35 3,15 3,121 3,221 М30х1 29,00 28,917 29,153
М1,7* 0,35 1,30 1,256 1,346 М4х0,35 3,65 3,621 3,721 М30х1,5 28,50 28,376 28,676
М1,8 0,35
1,45
1,421 1,521 М4х0,5 3,50 3,459 3,599 М30х2 28,00 27,835 28,210
М2 0,4 1,60 1,567 1,679 М5х0,5 4,50 4,459 4,599 М32х1,5 30,50 30,376 30,676
М2,2 0,45 1,75 1,713 1,838 М6х0,5 5,50 5,459 5,599 М32х2 30,00 29,835 30,210
М2,3* 0,4 1,90 1,795 1,920 М6х0,75 5,20 5,188 5,378 М33х1,5  31,50 31,376 31,676
М2,5 0,45 2,05 2,013 2,138 М7х0,75 6,20 6,188 6,378 М33х2 31,00 30,835 31,210
М2,6* 0,45 2,10 2,036 2,176 М8х0,5 7,50 7,459 7,599 М34х1,5 32,50 32,376 32,676
М3 0,5 2,50 2,459 2,599 М8х0,75 7,20 7,188 7,378 М35х1,5 33,50 33,376 33,676
М3,5 0,6 2,90 2,850 3,010 М8х1 7,00 6,917 7,153 М36х1,5 34,50 34,376 34,676
М4 0,7 3,30 3,242 3,422 М9х0,75 8,20 8,188 8,378 М36х2 34,00 33,835 34,210
М4,5 0,75 3,70 3,688 3,878 М9х1 8,00 7,917 8,153

М36х3

33,00 32,752 33,252
М5 0,8 4,20 4,134 4,334 М10х0,5 9,50 9,459 9,599 М38х1,5 36,50 36,376 36,676
М6 1 5,00 4,917 5,153 М10х0,75 9,20 9,188 9,378 М39х1,5 37,50 37,376 37,676
М7  1 6,00 5,917 6,153 М10х1 9,00 8,917 9,153 М39х2 37,00 36,835 37,210
М8  1,25 6,80 6,647 6,912 М10х1,25 8,80 8,647 8,912 М39х3 36,00 35,752 36,252
М9  1,25 7,80 7,647 7,912 М11х1 10,00 9,917 10,153 М40х1,5 38,50 38,376 38,676
М10  1,5 8,50 8,376 8,676 М12х0,5 11,50 11,459 11,599 М40х2 38,00 37,835 38,210
М11  1,5 9,50 9,376 9,676 М12х0,75 11,20 11,188 11,378 М40х3 37,00 36,752 37,252
М12  1,75 10,20 10,106 10,441 М12х1 11,00 10,917 11,153 М42х1,5 40,50 40,376 40,676
М14  2 12,00 11,835 12,210 М12х1,25 10,80 10,647 10,912 М42х2 40,00 39,835 40,210
М16  2 14,00 13,835 14,210 М12х1,5 10,50 10,376 10,676 М42х3 39,00 38,752 39,252
М18  2,5 15,50 15,294 15,744 М13х1 12,00 11,917 12,153 М45х1,5 43,50 43,376 43,676
М20  2,5 17,50 17,294 17,744 М14х1 13,00 12,917 13,153 М45х2 43,00 42,835 43,210
М22  2,5 19,50 19,294 19,744 М14х1,25 12,80 12,647 12,912 М45х3 42,00 41,752 42,252
М24  3 21,00 20,752 21,252 М14х1,5 12,50 12,376 12,676 М48х1,5 46,50 46,376 46,676
М27  3 24,00 23,752 24,252 М15х1 14,00 13,917 14,153 М48х2 46,00 45,835 46,210
М30  3,5 26,50 26,211 26,771 М15х1,5 13,50 13,376 13,676 М48х3 45,00 44,752 45,252
М33  3,5 29,50 29,211 29,771 М16х1 15,00 14,917 15,153 М50х1,5 48,50 48,376 48,676
М36  4 32,00 31,670 32,270 М16х1,5 14,50 14,376 14,676 М50х2 48,00 47,835 48,210
М39  4 35,00 34,670 35,270 М18х1 17,00 16,917 17,153 М50х3 47,00 46,752 47,252
М42  4,5 37,50 37,129 37,799 М18х1,5 16,50 16,376 16,676 М52х1,5 50,50 50,376 50,676
М45  4,5 40,50 40,129 40,799 М18х2 16,00 15,835 16,210 М52х2 50,00 49,835 50,210
М48  5 43,00 42,587 43,297 М20х1 19,00 18,917 19,153 М52х3 49,00 48,752 49,252
М52  5 47,00 46,587 47,297 М20х1,5 18,50 18,376 18,676 М54х1,5 52,50 52,376 52,676
М56  5,5 50,50 50,046 50,796 М20х2 18,00 17,835 18,210 М56х1,5 54,50 54,376 54,676
М60  5,5 54,50 54,046 54,796 М22х1 21,00 20,917 21,153 М56х2 54,00 53,835 54,210
М64  6 58,00 57,505 58,305 М22х1,5 20,50 20,376 20,676 М56х3 53,00 52,752 53,252
М68  6 62,00 61,505 62,305 М22х2 20,00 19,835 20,210 М58х1,5 56,50 56,376 56,676
М24х1 23,00 22,917 23,153 М60х1,5 58,50 58,376 58,676
М24х1,5 22,50 22,376 22,676 М60х2 58,00 57,835 58,210
М24х2 22,00 21,835 22,210 М60х3 57,00 56,752 57,252
М25х1 24,00 23,917 24,153 М64х2 62,00 61,835 62,210
М25х1,5 23,50 23,376 23,676 М64х4 60,00 59,670 60,210
М26х1,5 24,50 24,376 24,676

* метрическая - Профиль по стандарту DIN
1 Ø отверстий под нарезание резьбы и min. диаметр под гайку по DIN 336, допуск 4H для резьбы с мелким шагом P=0,25

tehtab.ru

Диаметры отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 - М64х4. Таблица.

Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 - М64х4

Резьбы. Метрическая резьба - размеры, таблицы. Дюймовые резьбы - размеры, таблицы. Таблицы соответствия резьб.

М
Метрическая по ISO - резьба с крупным шагом 6Н (5Н)1
MF
Метрическая по ISO - Резьба с мелким шагом 6Н (4Н)1
Р - шаг резьбы, мм отверстий под нарезание резьбы, B min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
М1  0,25 0,75 0,729 0,785 М2х0,25  1,75 1,729 1,774 М27х1,5  25,50 25,376 25,676
М1,1  0,25 0,85 0,829 0,885 М2,2х0,25  1,95 1,929 1,974 М27х2 25,00 24,835 25,210
М1,2  0,25 0,95 0,929 0,985 М2,5х0,35 2,15 2,121 2,221 М28х1,5 26,50 26,376 26,676
М1,4 0,3 1,10 1,075 1,142 М3х0,35 2,65 2,621 2,721 М28х2 26,00 25,835 26,210
М1,6 0,35 1,25 1,221 1,321 М3,5х0,35 3,15 3,121 3,221 М30х1 29,00 28,917 29,153
М1,7* 0,35 1,30 1,256 1,346 М4х0,35 3,65 3,621 3,721 М30х1,5 28,50 28,376 28,676
М1,8 0,35 1,45 1,421 1,521 М4х0,5 3,50 3,459 3,599 М30х2 28,00 27,835 28,210
М2 0,4 1,60 1,567 1,679 М5х0,5 4,50 4,459 4,599 М32х1,5 30,50 30,376 30,676
М2,2 0,45 1,75 1,713 1,838 М6х0,5 5,50 5,459 5,599 М32х2 30,00 29,835 30,210
М2,3* 0,4 1,90 1,795 1,920 М6х0,75 5,20 5,188 5,378 М33х1,5  31,50 31,376 31,676
М2,5 0,45 2,05 2,013 2,138 М7х0,75 6,20 6,188 6,378 М33х2 31,00 30,835 31,210
М2,6* 0,45 2,10 2,036 2,176 М8х0,5 7,50 7,459 7,599 М34х1,5 32,50 32,376 32,676
М3 0,5 2,50 2,459 2,599 М8х0,75 7,20 7,188 7,378 М35х1,5 33,50 33,376 33,676
М3,5 0,6 2,90 2,850 3,010 М8х1 7,00 6,917 7,153 М36х1,5 34,50 34,376 34,676
М4 0,7 3,30 3,242 3,422 М9х0,75 8,20 8,188 8,378 М36х2 34,00 33,835 34,210
М4,5 0,75 3,70 3,688 3,878 М9х1 8,00 7,917 8,153 М36х3 33,00 32,752 33,252
М
Метрическая по ISO - резьба с крупным шагом 6Н (5Н)1
MF
Метрическая по ISO - Резьба с мелким шагом 6Н (4Н)1
Р - шаг резьбы, мм отверстий под нарезание резьбы, B min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
М5 0,8 4,20 4,134 4,334 М10х0,5 9,50 9,459 9,599 М38х1,5 36,50 36,376 36,676
М6 1 5,00 4,917 5,153 М10х0,75 9,20 9,188 9,378 М39х1,5 37,50 37,376 37,676
М7  1 6,00 5,917 6,153 М10х1 9,00 8,917 9,153 М39х2 37,00 36,835 37,210
М8  1,25 6,80 6,647 6,912 М10х1,25 8,80 8,647 8,912 М39х3 36,00 35,752 36,252
М9  1,25 7,80 7,647 7,912 М11х1 10,00 9,917 10,153 М40х1,5 38,50 38,376 38,676
М10  1,5 8,50 8,376 8,676 М12х0,5 11,50 11,459 11,599 М40х2 38,00 37,835 38,210
М11  1,5 9,50 9,376 9,676 М12х0,75 11,20 11,188 11,378 М40х3 37,00 36,752 37,252
М12  1,75 10,20 10,106 10,441 М12х1 11,00 10,917 11,153 М42х1,5 40,50 40,376 40,676
М14  2 12,00 11,835 12,210 М12х1,25 10,80 10,647 10,912 М42х2 40,00 39,835 40,210
М16  2 14,00 13,835 14,210 М12х1,5 10,50 10,376 10,676 М42х3 39,00 38,752 39,252
М18  2,5 15,50 15,294 15,744 М13х1 12,00 11,917 12,153 М45х1,5 43,50 43,376 43,676
М20  2,5 17,50 17,294 17,744 М14х1 13,00 12,917 13,153 М45х2 43,00 42,835 43,210
М22  2,5 19,50 19,294 19,744 М14х1,25 12,80 12,647 12,912 М45х3 42,00 41,752 42,252
М24  3 21,00 20,752 21,252 М14х1,5 12,50 12,376 12,676 М48х1,5 46,50 46,376 46,676
М27  3 24,00 23,752 24,252 М15х1 14,00 13,917 14,153 М48х2 46,00 45,835 46,210
М30  3,5 26,50 26,211 26,771 М15х1,5 13,50 13,376 13,676 М48х3 45,00 44,752 45,252
М33  3,5 29,50 29,211 29,771 М16х1 15,00 14,917 15,153 М50х1,5 48,50 48,376 48,676
М36  4 32,00 31,670 32,270 М16х1,5 14,50 14,376 14,676 М50х2 48,00 47,835 48,210
М
Метрическая по ISO - резьба с крупным шагом 6Н (5Н)1
MF
Метрическая по ISO - Резьба с мелким шагом 6Н (4Н)1
Р - шаг резьбы, мм отверстий под нарезание резьбы, B min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
  х Р - шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку
Мин.     Макс.
М39  4 35,00 34,670 35,270 М18х1 17,00 16,917 17,153 М50х3 47,00 46,752 47,252
М42  4,5 37,50 37,129 37,799 М18х1,5 16,50 16,376 16,676 М52х1,5 50,50 50,376 50,676
М45  4,5 40,50 40,129 40,799 М18х2 16,00 15,835 16,210 М52х2 50,00 49,835 50,210
М48  5 43,00 42,587 43,297 М20х1 19,00 18,917 19,153 М52х3 49,00 48,752 49,252
М52  5 47,00 46,587 47,297 М20х1,5 18,50 18,376 18,676 М54х1,5 52,50 52,376 52,676
М56  5,5 50,50 50,046 50,796 М20х2 18,00 17,835 18,210 М56х1,5 54,50 54,376 54,676
М60  5,5 54,50 54,046 54,796 М22х1 21,00 20,917 21,153 М56х2 54,00 53,835 54,210
М64  6 58,00 57,505 58,305 М22х1,5 20,50 20,376 20,676 М56х3 53,00 52,752 53,252
М68  6 62,00 61,505 62,305 М22х2 20,00 19,835 20,210 М58х1,5 56,50 56,376 56,676
М24х1 23,00 22,917 23,153 М60х1,5 58,50 58,376 58,676
М24х1,5 22,50 22,376 22,676 М60х2 58,00 57,835 58,210
М24х2 22,00 21,835 22,210 М60х3 57,00 56,752 57,252
М25х1 24,00 23,917 24,153 М64х2 62,00 61,835 62,210
М25х1,5 23,50 23,376 23,676 М64х4 60,00 59,670 60,210
М26х1,5 24,50 24,376 24,676

* метрическая - Профиль по стандарту DIN
1 Ø отверстий под нарезание резьбы и min. диаметр под гайку по DIN 336, допуск 4H для резьбы с мелким шагом P=0,25

www.dpva.ru

Отверстие под резьбу м10 — studvesna73.ru

Таблица 1. Соответствие диаметров резьбы и подготовительного отверстия

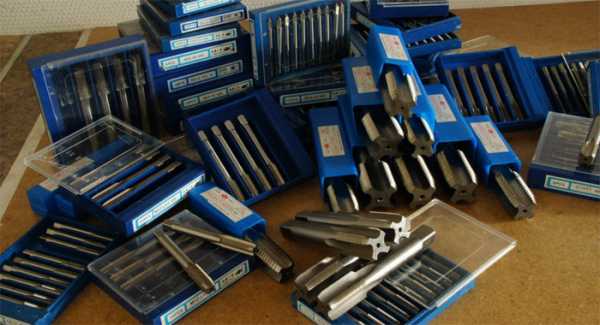

Перед началом работы метчик вставляют в квадратный хвостовик — вороток. Воротки могут быть обычными или с трещоткой. Резьба выполняется аккуратно, первый проход делают метчиком №1 до конца. Особое внимание необходимо обратить на направление движения: только по часовой стрелке, при этом необходимо приложить некоторое усилие. Выполняется так: 1\2 оборота по ходу чередуется с 1\4 оборота против хода винта для разрушения стружки.

Резьба в дюймах

Таблица 2. Диаметры отверстия под дюймовые резьбы

Пара капель смазки значительно облегчают работу над глухими резьбовыми отверстиями. Хотя иногда используют в качестве смазки машинное масло, для работы со сталью оптимальна олифа. С алюминиевыми сплавами предпочтительнее использовать керосин, спирт или скипидар. Можно применять и техническое масло, но с меньшим эффектом.

Самодельный метчик для алюминиевых сплавов

Для создания внутренних резьб в латунных или легкосплавных деталях можно использовать самодельный инструмент и свёрла из обычного набора. Подойдет калиброванная стальная проволока. С помощью плашки на ней нарезается внешняя резьба, после чего заготовка закаляется. После закалки необходимо отпустить деталь до цвета спелой соломы. Режущие кромки затачиваются с помощью бруска или точила, предварительно зажав деталь в цанговый патрон .

Видео о том, как нарезается внутренняя резьба:

Полный ГОСТ по диаметрам отверстий под нарезание метрической резьбы

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.

На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки ). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.

Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).

8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.

Таблица стандартной резьбы и диаметр сверла для них.

сверло под резьбу

Еще на заметку: Марки стали сверл — какие лучше?

Помимо стандартной резьбы встречаются шаги 0.75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).

Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Еще статьи по теме:

Навигация по справочнику TehTab.ru:главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги. / / Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб./ / Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4

Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4

М
Метрическая по ISO — резьба с крупным шагом 6Н (5Н) 1

MF
Метрическая по ISO — Резьба с мелким шагом 6Н (4Н) 1

Чтобы нарезать внутреннюю резьбу метчиком. сначала необходимо просверлить отверстие определенного диаметра. В таблице указаны самые популярные резьбы и диаметры сверл, необходимые для сверления отверстий под резьбу.

Как найти какое сверло под резьбу без таблицы ?

Предположим, требуется нарезать резьбу М10х1.5.

  1. Узнаем номинальный диаметр резьбы: 10 мм.
  2. Узнаем номинальный шаг резьбы: 1.5 мм
  3. Вычитаем из первого значения второе: 10-1.5=8.5 мм
  4. Результат — 8.5 мм !

Усвоив этот метод можно легко и просто выбрать правильное сверло для нарезания резьбы.

Как использовать фильтр на сайте для выбора сверла под резьбу ?

В разделе Сверла по металлу реализован фильтр с параметром «Под резьбу», благодаря которому можно найти нужное сверло буквально в 2 клика мышки:

  1. Выбираем резьбу.
  2. Жмем «Применить».
  3. Получаем подходящие сверла.

Для каких материалов указаны значения в таблице ?

Указанные диаметры отверстий обеспечивают нарезание метрической резьбы в:

  • сером чугуне
  • сталях углеродистых обыкновенного качества
  • сталях конструкционных качественных
  • сталях конструкционных легированных
  • сталях высоколегированных
  • сплавах корозионностойких, жаростойких и жаропрочных
  • сталях теплоустойчивых
  • алюминиевых литейных сплавах
  • меди

Полный список резьб и диаметров можно посмотреть в ГОСТ 19257-73 — официальном техническом документе со всеми нюансами и подробностями.

Перед тем, как приступить к работе рекомендуем озакомиться с практическими советами в статье Как правильно нарезать резьбу метчиком. А еще там можно найти подходящую СОЖ для разных материалов.

Технологическая последовательность при нарезании резьбы

У многих мастеров при резбовом монтаже деталей, перед нарезанием резьбы возникает вопрос:

Какого диаметра должно быть предварительное отверстие?

Для облегчения этой задачи можно воспользоваться следующей таблицей:

М
Метрическая по ISO — резьба с крупным шагом 6Н (5Н)?

MF
Метрическая по ISO — Резьба с мелким шагом 6Н (4Н)?

отверстий под нарезание резьбы. B

min. диаметр резьбы под гайку
Мин. Макс.

отверстий под нарезание резьбы. В

min. диаметр резьбы под гайку
Мин. Макс.

studvesna73.ru

Таблица отверстий для метрических резьб

Таблица отверстий для метрических резьб

Метрическая резьба с мелким шагом:

ДИАМЕТР x ШАГ (мм)ДИАМЕТР ОТВЕРСТИЯ ПОД РЕЗЬБУ (мм)
М1 x 0.250.75
М1.2 x 0.250.95
М1.4 x 0.31.10
М1.5 x 0.351.15
М1.6 x 0.351.25
М1.8 x 0.351.45
М2 x 0.41.60
М2.2 x 0.451.75
М2.5 x 0.452.05
М3 x 0.52.50
М3.5 x 0.62.90
М4 x 0.73.30
М4.5 x 0.753.75
М5 x 0.84.20
М6 x 15.00
М7 x 16.00
М8 x 1.256.75
М9 x 1.257.75
М10 x 1.58.50
М11 x 1.59.50
М12 x 1.7510.20
М14 x 212.00
М16 x 214.00
М18 x 2.515.50
М20 x 2.517.50
М22 x 2.519.50
М24 x 321.00
М27 x 324.00
М30 x 3.526.50

Метрическая резьба с крупным шагом:

ДИАМЕТР x ШАГ (мм)ДИАМЕТР ОТВЕРСТИЯ ПОД РЕЗЬБУ (мм)
М3 x 0.352.65
М3.5 x 0.353.15
М4 x 0.53.50
М4.5 x 0.54.00
М5 x 0.54.50
М5.5 x 0.55.00
М6 x 0.755.25
М7 x 0.756.25
М8 x 17.00
М9 x 18.00
М10 x 0.759.25
М10 x 19.00
М10 x 1.258.75
М11 x 110.00
М12 x 111.00
М12 x 1.2510.75
М12 x 1.510.50
М13 x 1.511.50
М13 x 1.7511.25
М14 x 1.2512.75
М14 x 1.512.50
М15 x 1.513.50
М16 x 115.00
М16 x 1.514.50
М17 x 1.515.50
М18 x 117.00
М18 x 1.516.50
М18 x 216.00
М20 x 119.00
М20 x 1.518.50
М20 x 218.00
М22 x 121.00
М22 x 1.520.50
М22 x 220.00
М24 x 123.00
М24 x 1.522.50
М24 x 222.00
М25 x 1.523.50
М27 x 225.00
М28 x 226.00
М30 x 228.00
М30 x 327.00

blokg.ru

Метчики для нарезания резьбы. Таблица размеров

Любое техническое изделие состоит из отдельных деталей, скрепляемых между собой с помощью крепёжных элементов. Хотя резьбовые соединения были известны ещё в Древнем Риме, Китае, а также цивилизации Майя, метчик стал использоваться в качестве резьбообразующего инструмента лишь в конце Средних веков (XV–XVI столетие). До этого внутреннюю спираль гайки изготавливали другими способами, в том числе и с помощью токарного станка.







Особенности устройства

Вначале использовали трёх- или четырехгранный стержень, на котором выпиливали зубчики. Конец затачивали на пологий конус. При завинчивании такого артефакта в отверстие гайки или корпуса зубчатые перемычки нарезали внутреннюю резьбу. Понятно, что такой инструмент был далёк от совершенства, поскольку режущие зубья не имели заднего угла, а передний угол был отрицательным. Однако постепенно его конструкция совершенствовалась, пока не стала более рациональной. Сегодня любой метчик для нарезания резьбы имеет схожие конструктивные элементы:

  • Канавки для выхода стружки и подведения охлаждающе-смазочной жидкости (СОЖ). Количество их обычно — от 2 до 6.
  • Профиль впадин может быть разным: однорадиусный, прямолинейные передняя и задняя поверхности, прямолинейная передняя и радиусная задняя.
  • Направление канавок: прямолинейные, спиральные правые и левые. Первые применяются в обычных универсальных метчиках. Канавки с левонаправленной винтовой линией служат для нарезания резьбы на проход. При этом стружка идёт перед метчиком, чтобы не портить нарезку. Правые углубления применяют для глухих отверстий, чтобы стружка выводилась назад, в противном случае она, будучи спрессованной, сломает инструмент.
  • Заборная часть выполняется конической, для того чтобы облегчить врезание режущих зубьев в материал детали. Угол наклона выполняют от 3 до 20 градусов, в зависимости от назначения метчика (черновой, промежуточный, чистовой).
  • Калибрующая часть — цилиндрическая, имеет обратное занижение до 0,1 мм, служащее для уменьшения силы трения. С этой же целью калибрующие зубья затылуют на расстоянии 1/3 ширины пера от вершины зуба. Занижение составляет около одной десятой миллиметра для резьб диаметром от 12 до 30 мм.

Виды метчиков

По назначению

  • Слесарные (ручные) метчики используют для изготовления резьбы с помощью воротка. С целью уменьшения усилия, изготавливаются комплектом, в составе которого 2–3 инструмента, каждый из которых снимает лишь часть припуска на обработку. Первый метчик является черновым, последний — чистовым. Чтобы различить их между собой, на хвостовик наносят маркировку в виде чёрточек (одна, две, три черты). Слесарные метчики в основном используют для нарезания резьбы в корпусных деталях.
  • Машинные (машинно-ручные). Применяются для механизированного нарезания резьбы на станках: сверлильных, токарных, агрегатных, типа обрабатывающий центр. Конструктивно не отличаются от слесарных, разве что имеют укороченную заборную часть и более высокую стойкость. Основное назначение — нарезание резьбы в деталях.
  • Гаечные. Как видно из названия, используются для нарезания гаек. Состоят всегда из одного метчика с удлинённым заборным конусом. При работе метчик из гайки не вывинчивают, а готовые гайки нанизывают на удлинённый хвостовик, который имеет 2 исполнения: прямолинейный и радиусный (изогнутый). Первое используют на сверлильных и токарных станках. После заполнения накопительной части хвостовика инструмент вынимают из быстрозажимного патрона и стряхивают готовые гайки. Кривой метчик применяют на резьбонарезных автоматах. В этом случае гайки под напором друг друга перемещаются до конца инструмента, где падают в тару.

Конструктивные исполнения

  • Метчики с короткими канавками (бесканавочные). Используются для нарезания резьбы в алюминиевых сплавах, вязких низкоуглеродистых или высокопрочных легированных сталях.
  • С винтовыми канавками. Используют на обрабатывающих центрах, при нарезании глухих резьб.
  • С шахматным расположением зубьев. Последние на калибрующей части срезаны через один, тем самым уменьшается сила трения, что актуально для вязких материалов.
  • Ступенчатые. Режущая часть инструмента разделена на два участка, каждый из которых работает по своей схеме формообразования. Например, 1-й участок режет по генераторной схеме, 2-й — по профильной. Или, 1-й работает как режущий инструмент, 2-й — как выглаживающий.
  • Комбинированные. 1-я ступень представляет собой сверло, 2-я метчик. Как говорится — два в одном.
  • Метчик-протяжка. С его помощью нарезают резьбу любого диаметра и шага в деталях со сквозным отверстием на токарном станке. Деталь надевают на хвостовик инструмента, после чего зажимают её в патрон станка, а хвостовик закрепляют в резцедержателе. Устанавливают автоматическую подачу, равную шагу нарезки и включают соответствующее вращение шпинделя. После того как протяжка выйдет из обрабатываемой детали, резьба готова.
  • С внутренним подводом СОЖ. Применяют на специализированных или многооперационных станках для повышения производительности.
  • Колокольного типа. Используют при нарезании сквозной резьбы большого диаметра (50–400 мм). Инструмент выполняется составным, состоящим из отдельных режущих секторов. Внутрь подводится СОЖ, количество перьев достигает 16, а просторные канавки вмещают большой объем стружки.

По виду нарезаемой резьбы

  • Метрические, обозначаются буквой М. Размеры, в том числе и шаг резьбы, измеряются в миллиметрах. Ниже приведена таблица параметров метчиков с основным (крупным) шагом. Для каждого типоразмера ГОСТ 8724–2002 устанавливает несколько дополнительных (мелких) шагов. Три миллиметра — максимальный, который под силу нарезать с помощью воротка.

Обозначение Размеры, мм              Основной шаг                            Сверление под резьбу

М 3                                                           0,5                                                     2,5

М 4                                                           0,7                                                     3,3

М 5                                                           0,8                                                     4,2

М 6                                                           1,0                                                     5,0

М 8                                                           1,25                                                   6,7

М 10                                                         1,5                                                     8,5

М 12                                                         1,75                                                   10,2

М 14                                                         2                                                        12,0

М 16                                                         2                                                        14,0

М 18                                                         2,5                                                     15,4

М 20                                                        2,5                                                      17,4

М 22                                                        2,5                                                      19,4

М 24                                                        3                                                         20,9

М 27                                                        3                                                         23,9

  • Дюймовые конические. Диаметр выражается в английских единицах длины — дюймах (25,4 мм), а вместо шага записывается обратная величина — количество витков на 1”, или на техническом лексиконе — количество ниток. Чем больше ниток, тем меньше шаг резьбы. Средняя поверхность резьбы имеет уклон, составляющий 1° 47′ 24», поэтому метчик в конце нарезания доходит до упора, что следует иметь в виду, чтобы не сломать его.
  • Трубные цилиндрические. Разновидность дюймовых резьб, ограниченная ассортиментом стандартных металлических труб. Шаг также выражается в нитках на 1 дюйм.
  • Трубные конические. То же, что и цилиндрические, но с уклоном. Диаметр сверления под резьбу на несколько десяток меньше. Резьба нарезается до упора.

Сводная таблица содержит параметры метчиков с дюймовым шагом резьбы

Конические

Обозначение                              Шаг резьбы (ниток на дюйм)          Диаметр отверстия, мм

K 1/16”                                                             27                                                6,0

K 1/8”                                                               27                                                 8,3

K 1/4”                                                              18                                                 10,7

K 3/8”                                                              18                                                  14,3

K 1/2”                                                             14                                                  17,5

K 3/4”                                                             14                                                   23,0

K 1”                                                                11,5                                                28,7

Трубные цилиндрические

G 1/8”                                                            29                                                   8,6

G 1/4”                                                           19                                                   11,5

G 3/8”                                                           19                                                    15,0

G 1/2”                                                            14                                                   18,7

G 5/8”                                                            14                                                   20,6

G 3/4”                                                            13                                                    24,2

G 7/8”                                                            12                                                    27,9

G 1”                                                                11                                                   30,3

Трубные конические

Rc 1/8”                                                          28                                                     8,2

Rc 1/4”                                                          19                                                    11,0

Rc 3/8”                                                          16                                                    14,5

Rc 1/2”                                                          14                                                    18,1

Rc 3/4”                                                          12                                                    23,6

Rc 1”                                                             11                                                    29,6

Инструментальный материал

Ручные метчики при работе нагреваются незначительно, поэтому их изготавливают из высокоуглеродистых инструментальных сталей У10А, У12А. Для машинных метчиков, работающих на повышенных скоростях, применяют быстрорежущие стали Р6М5, Р6М5К5, Р6М5К8. Самый лучший быстрорез — Р18. Наконец, высокопроизводительные станки оснащают твердосплавным инструментом. Небольшие метчики изготавливают полностью из твёрдого сплава, средние выполняют напайными, а крупные обычно имеют сборную конструкцию.


proinstrumentinfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
