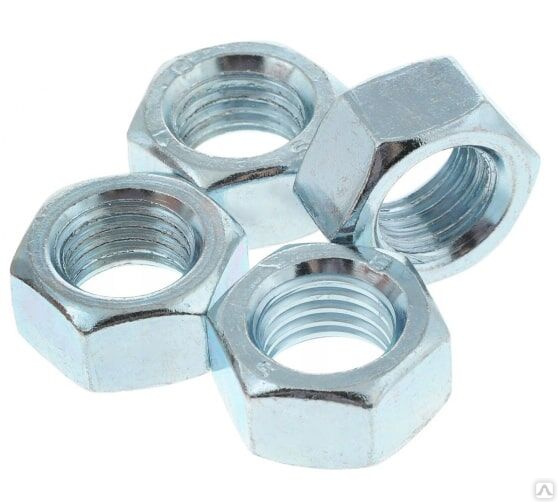

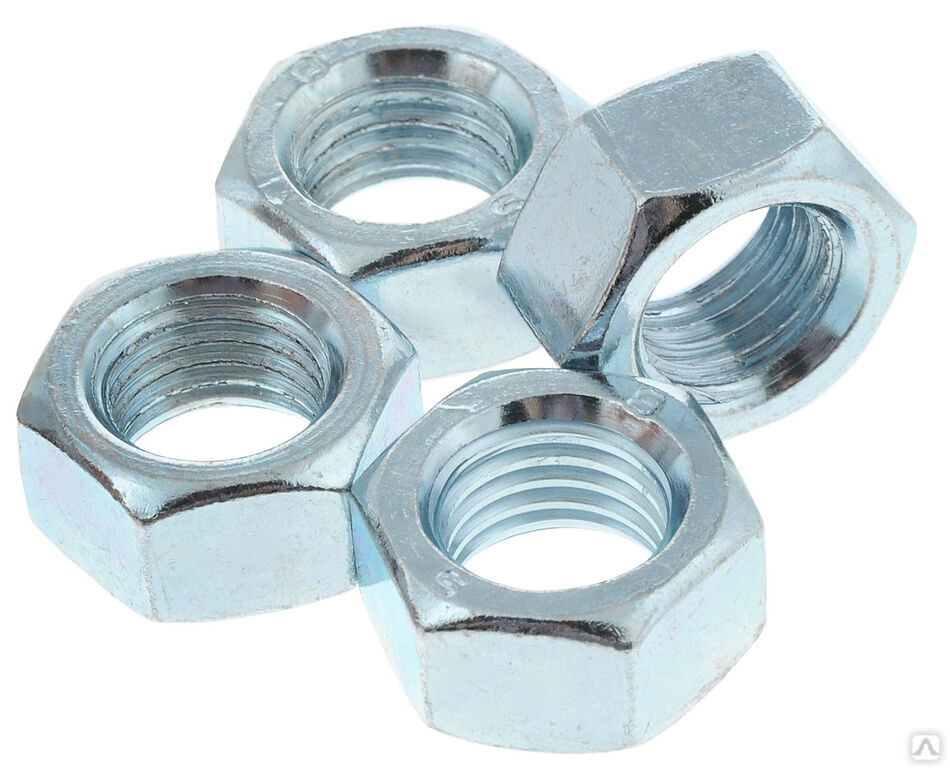

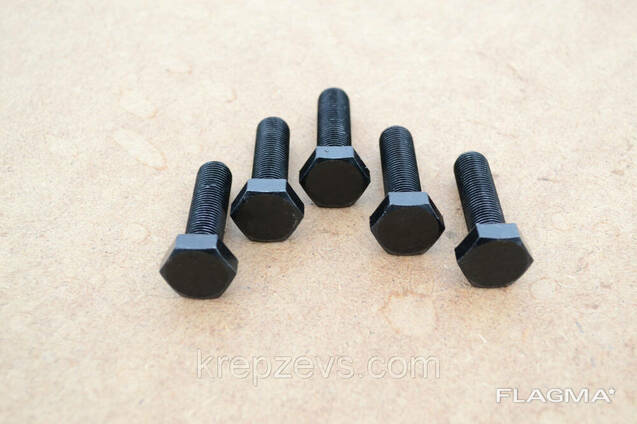

Резьба мелкая м10: Гайка мелкая резьба М10*1,25 оцин. DIN934 купить, цена заказать в интернет-магазине Вираж

Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4

ГОСТы, СНиПы Карта сайта TehTab.ru Поиск по сайту TehTab.ru	Навигация по справочнику TehTab.ru:  главная страница / / Техническая информация/ / Оборудование — стандарты, размеры/ / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…./ / Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб. / / Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4 Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4 Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб. М Метрическая по ISO — резьба с крупным шагом 6Н (5Н)1 MF Метрическая по ISO — Резьба с мелким шагом 6Н (4Н)1 Р — шаг резьбы, мм отверстий под нарезание резьбы, B min. диаметр резьбы под гайку Мин.     Макс.   х Р — шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку Мин.     Макс.   х Р — шаг резьбы, мм отверстий под нарезание резьбы, В min. диаметр резьбы под гайку Мин.     Макс. М1  0,25 0,75 0,729 0,785 М2х0,25  1,75 1,729 1,774 М27х1,5  25,50 25,376 25,676 М1,1  0,25 0,85 0,829 0,885 М2,2х0,25  1,95 1,929 1,974 М27х2 25,00 24,835 25,210 М1,2  0,25 0,95 0,929 0,985 М2,5х0,35 2,15 2,121 2,221 М28х1,5 26,50 26,376 26,676 М1,4 0,3 1,10 1,075 1,142 М3х0,35 2,65 2,621 2,721 М28х2 26,00 25,835 26,210 М1,6 0,35 1,25 1,221 1,321 М3,5х0,35 3,15 3,121 3,221 М30х1 29,00 28,917 29,153 М1,7* 0,35 1,30 1,256 1,346 М4х0,35 3,65 3,621 3,721 М30х1,5 28,50 28,376 28,676 М1,8 0,35 1,45 1,421 1,521 М4х0,5 3,50 3,459 3,599 М30х2 28,00 27,835 28,210 М2 0,4 1,60 1,567 1,679 М5х0,5 4,50 4,459 4,599 М32х1,5 30,50 30,376 30,676 М2,2 0,45 1,75 1,713 1,838 М6х0,5 5,50 5,459 5,599 М32х2 30,00 29,835 30,210 М2,3* 0,4 1,90 1,795 1,920 М6х0,75 5,20 5,188 5,378 М33х1,5  31,50 31,376 31,676 М2,5 0,45 2,05 2,013 2,138 М7х0,75 6,20 6,188 6,378 М33х2 31,00 30,835 31,210 М2,6* 0,45 2,10 2,036 2,176 М8х0,5 7,50 7,459 7,599 М34х1,5 32,50 32,376 32,676 М3 0,5 2,50 2,459 2,599 М8х0,75 7,20 7,188 7,378 М35х1,5 33,50 33,376 33,676 М3,5 0,6 2,90 2,850 3,010 М8х1 7,00 6,917 7,153 М36х1,5 34,50 34,376 34,676 М4 0,7 3,30 3,242 3,422 М9х0,75 8,20 8,188 8,378 М36х2 34,00 33,835 34,210 М4,5 0,75 3,70 3,688 3,878 М9х1 8,00 7,917 8,153 М36х3 33,00 32,752 33,252 М5 0,8 4,20 4,134 4,334 М10х0,5 9,50 9,459 9,599 М38х1,5 36,50 36,376 36,676 М6 1 5,00 4,917 5,153 М10х0,75 9,20 9,188 9,378 М39х1,5 37,50 37,376 37,676 М7  1 6,00 5,917 6,153 М10х1 9,00 8,917 9,153 М39х2 37,00 36,835 37,210 М8  1,25 6,80 6,647 6,912 М10х1,25 8,80 8,647 8,912 М39х3 36,00 35,752 36,252 М9  1,25 7,80 7,647 7,912 М11х1 10,00 9,917 10,153 М40х1,5 38,50 38,376 38,676 М10  1,5 8,50 8,376 8,676 М12х0,5 11,50 11,459 11,599 М40х2 38,00 37,835 38,210 М11  1,5 9,50 9,376 9,676 М12х0,75 11,20 11,188 11,378 М40х3 37,00 36,752 37,252 М12  1,75 10,20 10,106 10,441 М12х1 11,00 10,917 11,153 М42х1,5 40,50 40,376 40,676 М14  2 12,00 11,835 12,210 М12х1,25 10,80 10,647 10,912 М42х2 40,00 39,835 40,210 М16  2 14,00 13,835 14,210 М12х1,5 10,50 10,376 10,676 М42х3 39,00 38,752 39,252 М18  2,5 15,50 15,294 15,744 М13х1 12,00 11,917 12,153 М45х1,5 43,50 43,376 43,676 М20  2,5 17,50 17,294 17,744 М14х1 13,00 12,917 13,153 М45х2 43,00 42,835 43,210 М22  2,5 19,50 19,294 19,744 М14х1,25 12,80 12,647 12,912 М45х3 42,00 41,752 42,252 М24  3 21,00 20,752 21,252 М14х1,5 12,50 12,376 12,676 М48х1,5 46,50 46,376 46,676 М27  3 24,00 23,752 24,252 М15х1 14,00 13,917 14,153 М48х2 46,00 45,835 46,210 М30  3,5 26,50 26,211 26,771 М15х1,5 13,50 13,376 13,676 М48х3 45,00 44,752 45,252 М33  3,5 29,50 29,211 29,771 М16х1 15,00 14,917 15,153 М50х1,5 48,50 48,376 48,676 М36  4 32,00 31,670 32,270 М16х1,5 14,50 14,376 14,676 М50х2 48,00 47,835 48,210 М39  4 35,00 34,670 35,270 М18х1 17,00 16,917 17,153 М50х3 47,00 46,752 47,252 М42  4,5 37,50 37,129 37,799 М18х1,5 16,50 16,376 16,676 М52х1,5 50,50 50,376 50,676 М45  4,5 40,50 40,129 40,799 М18х2 16,00 15,835 16,210 М52х2 50,00 49,835 50,210 М48  5 43,00 42,587 43,297 М20х1 19,00 18,917 19,153 М52х3 49,00 48,752 49,252 М52  5 47,00 46,587 47,297 М20х1,5 18,50 18,376 18,676 М54х1,5 52,50 52,376 52,676 М56  5,5 50,50 50,046 50,796 М20х2 18,00 17,835 18,210 М56х1,5 54,50 54,376 54,676 М60  5,5 54,50 54,046 54,796 М22х1 21,00 20,917 21,153 М56х2 54,00 53,835 54,210 М64  6 58,00 57,505 58,305 М22х1,5 20,50 20,376 20,676 М56х3 53,00 52,752 53,252 М68  6 62,00 61,505 62,305 М22х2 20,00 19,835 20,210 М58х1,5 56,50 56,376 56,676 М24х1 23,00 22,917 23,153 М60х1,5 58,50 58,376 58,676 М24х1,5 22,50 22,376 22,676 М60х2 58,00 57,835 58,210 М24х2 22,00 21,835 22,210 М60х3 57,00 56,752 57,252 М25х1 24,00 23,917 24,153 М64х2 62,00 61,835 62,210 М25х1,5 23,50 23,376 23,676 М64х4 60,00 59,670 60,210 М26х1,5 24,50 24,376 24,676 * метрическая — Профиль по стандарту DIN 1 Ø отверстий под нарезание резьбы и min. диаметр под гайку по DIN 336, допуск 4H для резьбы с мелким шагом P=0,25 Дополнительная информация от TehTab.ru:
Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru Реклама, сотрудничество: [email protected]	Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Что мы знаем о метрической резьбе? | Техника и Интернет

Резьба — она подобна колесу, и сопровождает нас на каждом шагу. Куда бы мы ни устремили свой взгляд, нас окружают резьбы. Они есть в мебели, замках, дверях, кухонных комбайнах, в некоторой посуде, в ванной комнате, в туалете, в любом светильнике, и так далее…

Резьбы бывают: правые, левые, треугольные, круглые, трапециодальные, трапециодальные упорные, прямоугольные, ленточные, трубные цилиндрические, трубные конические, модульные, питчевые. В быту нас окружают множество разновидностей резьб: ленточные — на саморезах, круглые — на цоколях лампочек, трапециодальные — в силовых механизмах, треугольные — буквально везде, начиная от кухни и заканчивая автомобилем, в котором их десятки типоразмеров.

Наиболее распространенной крепежной резьбой в быту является резьба метрическая, имеющая треугольный профиль.

Такая резьба имеет угол профиля шестьдесят градусов. Единица измерения параметров резьбы — миллиметр. Обозначение такой резьбы состоит из буквы «М» и цифр. Например, М10 означает — резьба метрическая с диаметром стержня резьбы, равного 10 мм.

Если к такому обозначению добавлен знак «х» с цифрой, то следующей за знаком «х» цифрой обозначен шаг резьбы. Например, М10×1 означает — резьба метрическая диаметром 10 мм, имеющая шаг резьбы 1 мм. Крупные шаги не обозначают — они являются основными. Шаг резьбы измеряется расстоянием между вершинами двух соседних витков. Для измерения шага применяют специальные шаблоны, называемые резьбомерами.

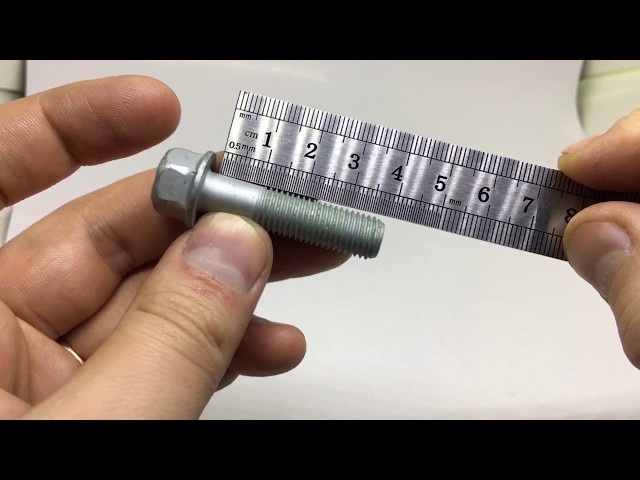

В быту под рукой может не оказаться резьбомера. В таких случаях можно замерить шаг резьбы с помощью штангенциркуля, или, в худшем случае, линейки. Измерение шага лучше производить на резьбе болта, нежели гайки. Это связано с открытостью резьбы и возможностью прямого визуального контроля при проведении измерений. Для измерения надо отсчитать наибольшее число ниток и измерить расстояние между крайними вершинами витков резьбы по прямой линии. Я предпочитаю числа: 3, 5, 10. Связано это с простотой вычислений. Например, было замерено расстояние между десятью витками резьбы диаметра 16 мм, которое составило 20 мм. Чтобы узнать шаг резьбы, надо 20 мм разделить на 10 витков. Получим шаг резьбы, равный 2 мм.

Для чего нужно знать шаг резьбы? Естественно, для правильности выбора резьбонарезного инструмента или же сверла для сверления отверстия под резьбу.

Определение диаметра стержня производится проще, чем определеление диаметра отверстия под нарезание резьбы. Диаметр стержня обычно равен диаметру резьбы. Однако, поскольку при нарезании резьбы происходит вытягивание металла (увеличение первоначального диаметра при нарезке резьбы), то обычно диаметр стержня занижают от номинального значения на 1:5; 1:8 шага резьбы. Например, для нарезания резьбы М16 с шагом равным 2 мм предпочтительно, чтобы диаметр стержня находился в пределах: от 16−2:5=15,6 мм до 16−2:8=15,8 мм.

Как узнать диаметр отверстия под нарезаемую метрическую резьбу, если под рукой нет машиностроительного справочника с таблицами типоразмеров резьбы и рекомендуемыми диаметрами отверстий?

В таком случае воспользуемся приобретенными навыками измерения шага будущей резьбы и вычислим диаметр отверстия под нарезание резьбы метчиком.
Итак, шаг резьбы мы замерили и вычислили — он равен 2 мм. Диаметр резьбы мы замерили ранее и знаем, что он равен 16 мм. Для определения диаметра отверстия достаточно от диаметра резьбы болта 16 мм вычесть шаг резьбы 2 мм. Результат вычитания будет равен 14 мм. Значит, диаметр отверстия под нарезание резьбы М16 с шагом 2 мм должен быть равен 14 мм.

Вот такая она — резьба метрическая. Естественно, о ней можно рассказать намного больше, чем рассказано в данной статье.
Надеюсь, что эти сведения окажутся полезными людям, которые хотят освоить простейшие виды ремонта, иногда так необходимые в быту.

Теги: техника, ремонт, измерения, резьба

Параметры резьбы

Размеры резьбы и точность ее профиля являются решающими факторами при определении следующего:

• возможно ли выполнение поверхностной обработки болта;
• возможно ли свободное соединение;
• сможет ли резьба выдерживать усилия, на которое рассчитано соединение деталей.

Расчет параметров резьбы основывается на номинальном диаметре резьбы, шаге резьбы и внутреннем диаметре резьбы:



D…    Номинальный наружный диаметр внутренней резьбы (гайка) d…     Номинальный наружный диаметр наружной резьбы (болт) _____________________________________________________ D/d     Номинальный диаметр резьбы D2/d2 Номинальный средний диаметр резьбы D1/d3 Номинальный внутренний диаметр резьбы P        Шаг резьбы

Значение диаметров метрической резьбы вычисляют по формулам:

D2 (d2) = D(d) — 0,6495P
D1 (d1) = D(d) — 1,0825P

Размеры наружной резьбы (болта) измеряются калибрами, микрометрами или оптическими измерительными приборами, в то время как внутренняя резьба (гайка) измеряется цилиндрическими калибрами.



Допуск на резьбу

Устанавливается допуски для двух диаметров резьбы – среднего диаметра и диаметра выступов (наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы).

Допуск среднего диаметра резьбы определяет допустимую степень отклонения номинального среднего диаметра наружной (d2) и внутренней резьбы (D2).

Допуск на диаметр выступов устанавливает допустимую степень отклонения номинального наружного диаметра (d) крепежа с наружной резьбой (например, болты, винты) и номинального внутреннего диаметра (D) крепежа с внутренней резьбой (например, гайки).

Значение допуска среднего диаметра и диаметра выступов всегда отрицательное для крепежа с наружной резьбой и положительное для крепежа с внутренней резьбой.

Положительный допуск на внутреннюю резьбу и отрицательный на внешнюю позволяет оставлять необходимый допуск на возможную последующую обработку.



0        — нулевая отметка (h/H) — Номинальный диаметр +/-      — положительные/отрицательные зоны расположения допусков e/g/G — положение допуска относительно 0 (h/H) 6/7/8 — степень точности допуска *        — стандартный размер допуска болта/гайки Es/ei — максимальный размер границы поля допуска Ei/es — минимальный размер границы поля допуска ↨        — допуск зазора для антикоррозийного покрытия

Поле допуска

Расстояние между максимальным и минимальным значением установленного ограничения (размер поля es-ei/EI-ES) определяет поле допуска. Поле допуска резьбы образуется сочетанием полей допусков среднего диаметра и диаметра выступов.

Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение. Например, 4h; 6g; 6H.

Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра помещаемого на первом месте, и обозначения поля допуска диаметра выступов: 7g 6g (поле допуска d2 и d).

Если обозначение поля допуска диаметров выступов совпадает с обозначением поля среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется.

Рекомендованные поля допуска для длины свинчивания N (до нанесения антикоррозийного покрытия) на крепеж с DIN, ISO, DIN ISO, DIN EN ISO, ГОСТ стандартами:

Класс точности:	Средний		Грубый
Резьба	Номинальный наружный диаметр наружной резьбы (винт, болт)	Номинальный наружный диаметр внутренней резьбы(гайка)	Номинальный наружный диаметр наружной резьбы (винт, болт)	Номинальный наружный диаметр внутренней резьбы(гайка)
Без покрытия	6g	6H	8g	7H
Тонкое гальваническое покрытие
Крупные размеры (без покрытия)	6e	6G	8e	7G
Толстое гальваническое покрытие
Класс точности продукции:	A, B		C
ГОСТ	7798-70, 7805-70	5915-70, 5927-70	15589-70
DIN	931, 933	934	558, 601	555
ISO	4014, 4017	4032	4018, 4016	4034

Длина свинчивания резьбы

Длины свинчивания резьбы подразделяются на 3 группы: «короткие» S, «нормальные» N, «длинные» L. Длина свинчивания традиционных соединений (группа N) зависит от шага резьбы согласно ISO 965/DIN 13-14

Длина свинчивания N max для мелкой и крупной резьбы:

Диаметр резьбы		M5	M6	M8	M10	M12	M14-M16	M18-M22	M24-M27	M30-M33	M36-M39	M42-M45
Шаг резьбы	Крупная резьба	0,8	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5
	Мелкая резьба	0,5	0,75	1	1,25	1,5	1,5	2	2	2	3	3
Длина свинчивания N max	Крупная резьба	7,5	9	12	15	18	24	30	36	45	53	63
	Мелкая резьба	4,5	7,1	9	12	13	16	16	25	25	36	36



Размеры метрической резьбы (согласно ISO 965-2 / DIN 13-20, 21, 22, 27):

Номи- нальный диаметр резьбы d/D	Шаг резьбы P		Средний диаметр нулевой линии h/H	Наружная резьба (болт, винт)							Внутренняя резьба (гайка)
				Поле допус- ка / поло- жение	Номиналь- ный диаметр резьбы d		Номиналь- ный средний диаметр резьбы d2		Номиналь- ный внутренний диаметр резьбы d3		Поле допус- ка / поло- жение	Номи- нальный диаметр резьбы D мин.	Номи- нальный средний диаметр резьбы D2		Номи- нальный внутренний диаметр резьбы D3
	Круп- ный	Мел- кий			макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.
M3	0,5		2,675	6g	2,980	2,874	2,655	2,580	2,367	2,273	6H	3,000	2,675	2,775	2,459	2,599
				6e	2,950	2,844	2,625	2,550	2,337	2,243	6G	3,020	2,695	2,795	2,479	2,619
M4	0,7		3,545	6g	3,978	3,838	3,523	3,433	3,119	3,002	6H	4,000	3,545	3,663	3,242	3,422
				6e	3,944	3,804	3,489	3,399	3,085	2,968	6G	4,022	3,567	3,685	3,264	3,444
M5	0,8		4,48	6g	4,976	4,826	4,456	4,361	3,995	3,869	6H	5,000	4,480	4,605	4,134	4,334
				6e	4,940	4,790	4,420	4,325	3,959	3,833	6G	5,024	4,504	4,629	4,158	4,358
M6	1		5,35	6g	5,974	5,794	5,324	5,212	4,747	4,596	6H	6,000	5,350	5,500	4,917	5,153
				6e	5,940	5,760	5,290	5,178	4,713	4,562	6G	6,026	5,376	5,526	4,943	5,179
M8	1,25		7,188	6g	7,972	7,760	7,160	7,042	6,438	6,272	6H	8,000	7,188	7,348	6,647	6,912
				8e	7,937	7,602	7,125	6,935	6,403	6,165	6G	8,028	7,216	7,376	6,675	6,940
		1	7,35	6g	7,974	7,794	7,324	7,212	6,747	6,596	6H	8,000	7,350	7,500	6,917	7,153
M10	1,5		9,026	6g	9,965	9,732	8,994	8,862	8,128	7,938	6H	10,000	9,026	9,206	8,376	8,676
				8e	9,933	9,558	8,959	8,747	8,093	7,823	6G	10,032	9,058	9,238	8,408	8,708
		1,25	9,188	6g	9,972	9,760	9,160	9,042	8,438	8,272	6H	10,000	9,188	9,348	8,647	8,912
M12	1,75		10,863	6g	11,966	11,701	10,829	10,679	9,819	9,602	6H	12,000	10,863	11,063	10,106	10,441
				8e	11,929	11,504	10,792	10,556	9,782	9,479	6G	12,034	10,897	11,097	10,140	10,475
		1,5	11,026	6g	11,968	11,732	10,994	10,854	10,128	9,930	6H	12,000	11,026	11,216	10,376	10,676
M14	2		12,701	6g	13,962	13,682	12,663	12,503	11,508	11,271	6H	14,000	12,701	12,913	11,835	12,210
				8e	13,929	13,479	12,630	12,380	11,475	11,148	6G	14,038	12,739	12,951	11,873	12,248
		1,5	13,026	6g	13,968	13,732	12,994	12,854	12,128	11,930	6H	14,000	13,026	13,216	12,376	12,676
M16	2		14,701	6g	15,962	15,682	14,663	14,503	13,508	13,271	6H	16,000	14,701	14,913	13,835	14,210
				8e	15,929	15,479	14,630	14,380	13,475	13,148	6G	16,038	14,739	14,951	13,873	14,248
		1,5	15,026	6g	15,968	15,732	14,994	14,854	14,128	13,930	6H	16,000	15,026	15,216	14,376	14,676
M18	2,5		16,376	6g	17,958	17,623	16,334	16,164	14,891	14,625	6H	18,000	16,376	16,600	15,294	15,744
				8e	17,920	17,390	16,296	16,031	14,853	14,492	6G	18,042	16,418	16,642	15,336	15,786
		2	16,701	6g	17,962	17,682	16,663	16,503	15,508	15,271	6H	18,000	16,701	16,913	15,835	16,210
M20	2,5		18,376	6g	19,958	19,623	18,334	18,164	16,891	16,625	6H	20,000	18,376	18,600	17,294	17,744
				8e	19,920	19,390	18,296	18,031	16,853	16,492	6G	20,042	18,418	18,642	17,336	17,786
		2	18,701	6g	19,962	19,682	18,663	18,503	17,508	17,271	6H	20,000	18,701	18,913	17,835	18,210
M22	2,5		20,376	6g	21,958	21,623	20,334	20,164	18,891	18,625	6H	22,000	20,376	20,600	19,294	19,744
				8e	21,920	21,390	20,296	20,031	18,853	18,492	6G	22,042	20,418	20,642	19,336	19,786
		2	20,701	6g	21,962	21,682	20,663	20,503	19,508	19,271	6H	22,000	20,701	20,913	19,835	20,210
M24	3		22,051	6g	23,952	23,577	22,003	21,803	20,271	19,955	6H	24,000	22,051	22,316	20,752	21,252
				8e	23,915	23,315	21,966	21,651	20,234	19,803	6G	24,048	22,099	22,364	20,800	21,300
		2	22,701	6g	23,962	23,682	22,663	22,493	21,508	21,261	6H	24,000	22,701	22,925	21,835	22,210
M27	3		25,051	6g	26,952	26,577	25,003	24,803	23,271	22,955	6H	27,000	25,051	25,316	23,752	24,252
				8e	26,915	26,315	24,966	24,651	23,234	22,803	6G	27,048	25,099	25,364	23,800	24,300
		2	25,701	6g	26,962	26,682	25,663	25,493	24,508	24,261	6H	27,000	25,701	25,925	24,835	25,210
M30	3,5		27,727	6g	29,947	29,522	27,674	27,462	25,653	25,306	6H	30,000	27,727	28,007	26,211	26,771
				8e	29,910	29,240	27,637	27,302	25,616	25,146	6G	30,053	27,780	28,060	26,264	26,824
		2	28,701	6g	29,952	29,577	28,003	27,803	26,271	25,955	6H	30,000	28,051	28,316	26,752	27,252
M33	3,5		30,727	6g	32,947	32,522	30,674	30,462	28,653	28,306	6H	33,000	30,727	31,007	29,211	29,771
				8e	32,910	32,240	30,637	30,302	28,616	28,146	6G	33,053	30,780	31,060	29,264	29,824
		2	31,701	6g	32,962	32,682	31,663	31,493	30,508	30,261	6H	33,000	31,701	31,925	30,835	31,210
M36	4		33,402	6g	35,940	35,465	33,342	33,118	31,033	30,655	6H	36,000	33,402	33,702	31,670	32,270
				8e	35,905	35,155	33,307	32,952	30,998	30,489	6G	36,060	33,462	33,762	31,730	32,330
		3	34,051	6g	35,952	35,577	34,003	33,803	32,271	31,955	6H	36,000	34,051	34,316	32,752	33,252

Требования к метрической резьбе изделий, производимых в РФ, представлены в стандарте ГОСТ 16093-2004.

Данные по метрической тонкой резьбе — Newman Tools

Обслуживание канадских провинций и территорий
Ньюфаундленд, NF, NL, Nova Шотландия, NS, Нью-Брансуик, NB, Остров Принца Эдуарда, PEI, PE, Квебек, PQ, QC, Онтарио, ON, Manitoba, MB, Saskatchewan, SK, Alberta, AB, British Columbia, BC, Northwest Territories, NT, Nunavut, NU, Yukon, YT

Обслуживание канадских городов,
Торонто, Миссиссога, Скарборо, Лаваль, Монреаль, Монреаль, Ванкувер, Оттава, Гатино, Калгари, Эдмонтон, Квебек, Виннипег, Гамильтон, Китченер, Кембридж, Ватерлоо, Лондон, Сент-Катаринс, Ниагара, Галифакс, Ошава, Виктория, Виндзор, Саскатун, Регина, Шербрук, Сент-Джонс , Барри, Келоуна, Абботсфорд, Миссия, Садбери Кингстон, Сагеней, Труа-Ривьер, Труа-Ривьер, Труа-Ривьер, Гвельф, Монктон, Брантфорд, Сент-Джон, Тандер-Бей, Питерборо, Аякс, Аврора, Брэмптон, Брок, Берлингтон, Каледон, Кларингтон, регион Дарем, Ошава, Пикеринг, Уитби, Халтон-Хиллз, Милтон, Оквилл, Миссиссога, Новый рынок, Ричмонд-Хилл, Вон, Оранжвилль

Обслуживание городов США,
Нью-Йорк, Лос-Анджелес, Чикаго, Хьюстон, Филадельфия, Феникс, Сан-Антонио, Сан-Диего, Даллас, Сан-Хосе, Остин, Джексонвилл, Сан-Франциско, Индианаполис, Колумбус, Форт-Уэрт, Шарлотта, Сиэтл, Денвер, Эль-Пасо, Детройт, Вашингтон, Бостон, Мемфис, Нэшвилл, Портленд, Оклахома-Сити, Лас-Вегас, Балтимор, Луисвилл, Милуоки, Альбукерке, Тусон, Фресно, Сакраменто, Канзас-Сити, Лонг-Бич, Меса, Роли, Омаха, Майами, Окленд, Миннеаполис, Талса, Уичито, Новый Орлеан, Арлингтон, Кливленд, Бейкерсфилд, Тампа, Аврора, Гонолулу, Анахайм, Санта-Ана, Корпус-Кристи, Риверсайд, Сент-Луис, Лексингтон, Стоктон, Питтсбург, Сент-Пол, Анкоридж, Цинциннати, Хендерсон, Гринсборо, Плано, Ньюарк, Толедо, Линкольн, Орландо, Чула-Виста, Джерси-Сити, Чендлер, Форт-Уэйн, Буффало, Дарем, Санкт-Петербург, Ирвин, Ларедо, Лаббок, Мэдисон, Гилберт, Норфолк, Рино, Уинстон Салем, Глендейл, Хайалиа, Гарленд, Скоттсдейл, Чесапик, Северный Лас-Вегас, Фремонт, Батон-Руж, Ричмонд, Бойсе, Сан-Бернардино, Спокан, Бирмингем, Модесто, Де-Мойн, Рочестер, Такома, Фонтана, Окснард, Морено-Вэлли, Фейетвилл, Хантингтон-Бич, Йонкерс, Глендейл, Аврора, Монтгомери, Колумбус, Амарилло, Литл-Рок, Акрон, Шривпорт, Огаста, Гранд-Рапидс, Мобильный, Солт-Лейк-Сити, Хантсвилл, Таллахасси, Гранд-Прери, Оверленд-Парк, Ноксвилл, Вустер, Браунсвилл, Ньюпорт-Ньюс, Санта-Кларита, Порт-Сент-Люси, Провиденс, Форт-Лодердейл, Чаттануга, Темпе, Оушенсайд, Гарден-Гроув, Ранчо Кукамонга, Кейп-Корал, Санта-Роза, Ванкувер, Су-Фолс, Пеория, Онтарио, Джексон, Элк-Гроув, Спрингфилд, Пемброк-Пайнс, Салем, Корона, Юджин, МакКинни, Форт-Коллинз, Ланкастер, Кэри, Палмдейл, Хейворд, Салинас, Фриско, Спрингфилд, Пасадена, Мейкон, Александрия, Помона, Лейквуд, Саннивейл, Эскондидо, Канзас-Сити, Голливуд, Кларксвилл, Торранс, Рокфорд, Джолиет, Патерсон, Бриджпорт, Нейпервилл, Саванна, Мескит, Сиракузы, Пасадена, Оранж, Фуллертон, Киллин, Дейтон, Макаллен, Белвью, Мирамар, Хэмптон, Уэст-Вэлли-Сити, Уоррен, Олате, Колумбия, Торнтон, Кэрроллтон, Мидленд, Чарльстон, Уэйко

Обслуживание штатов США
Алабама, Алабама, Аляска, Аляска, Аризона, Арканзас, Арканзас, Калифорния, Калифорния, Колорадо, Колорадо, Коннектикут, Коннектикут, Делавэр, Делавэр, округ Колумбия, округ Колумбия, Флорида, Флорида, Джорджия, Джорджия, Гавайи, Гавайи, Айдахо, Айдахо, Иллинойс, Иллинойс, Индиана, Индиана, Айова, Айова, Канзас, Канзас, Кентукки, Кентукки, Луизиана, Лос-Анджелес, Мэн, Мэн, Мэриленд, Мэриленд, Массачусетс, Массачусетс, Мичиган, Мичиган, Миннесота, Миннесота, Миссисипи, Массачусетс, Миссури, Миссури, Монтана, Монтана, Монтана, Небраска, Северная Каролина, Невада, Невада, Нью-Гэмпшир, Нью-Хэмпшир, Нью-Джерси, Нью-Джерси, Нью-Мексико, Нью-Мексико, Нью-Йорк, Нью-Йорк, Север Каролина, Северная Каролина, Северная Дакота, Северная Дакота, Огайо, Огайо, Оклахома, OK, Орегон, Орегон, Пенсильвания, Пенсильвания, Род-Айленд, Род-Айленд, Южная Каролина, Южная Каролина, Южная Дакота, Южная Дакота, Теннесси, Теннесси, Техас, Техас, Юта, Юта, Вермонт, Вирджиния, Вирджиния, Вашингтон, Вашингтон, Западная Вирджиния, Западная Вирджиния, Висконсин, Висконсин, Вайоминг, Вайоминг,

Мы можем отправить на
Афганистан, Аландские острова, Албания, Алжир , Американское Самоа , Андорра , Ангола , Ангилья , Антигуа и Барбуда, Аргентина, Армения, Аруба, Австралия, Австрия , Азербайджан , Азорские острова , Багамы , Бахрейн , Бангладеш , Барбадос , Беларусь , Бельгия , Белиз , Бенин , Бермуды , Бутан , Боливия , Бонайре , Босния , Ботсвана , Бразилия , Британские Виргинские острова , Бруней , Болгария , Буркина Фасо , Бурунди , Камбоджа , Камерун , Канада , Канарские острова , Кабо-Верде , Каймановы острова , Центральная Африканская Республика, Чад, Чили, Китай, Колумбия, Коморские Острова, Конго, Острова Кука, Коста-Рика, Хорватия, Кюрасао, Кипр , Чехия , Демократическая Республика Конго , Дания , Джибути , Доминика , Доминиканская Республика , Эквадор , Египет , Сальвадор , Англия , Экваториальная Гвинея , Эритрея , Эстония , Эфиопия , Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия , Габон , Гамбия , Грузия , Германия , Гана , Гибралтар , Греция , Гренландия , Гренада , Гваделупа , Гуам , ГУ, Гватемала , Гернси , Гвинея , Гвинея-Бисау , Гайана , Гаити , Голландия , Гондурас , Гонконг , Венгрия , Исландия , Индия , Индонезия , Ирак , Ирландия , Израиль , Италия , Кот-д’Ивуар , Ямайка , Япония , Джерси , Иордания , Казахстан , Кения , Кирибати , Косрае , Кувейт , Кыргызстан , Лаос , Латвия , Ливан , Лесото , Либерия , Ливия , Лихтенштейн , Литва , Люксембург , Макао , Македония (Fyrom) , Мадагаскар , Мадейра , Малави , Малайзия , Мальдивы , Мали , Мальта , Маршалловы острова , MH , Мартиника , Мавритания , Маврикий , Майотта , Мексика , Микронезия , Молдова , Монако , Монголия , Черногория , Монтсеррат , Марокко , Мозамбик , Северная Мариана острова , Намибия , Непал , Нидерланды , Нидерландские Антильские острова , Новая Каледония , Новая Зеландия , Никарагуа , Нигер , Нигерия , Остров Норфолк, Северная Ирландия, Норвегия, Оман, Пакистан, Палау, PW, Панама, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины , Польша , Понапе , Португалия , Пуэрто Рико , Пр , Катар , Реюньон , Румыния , Рота , Россия , Руанда , Саба , Сайпан , Сан-Марино , Саудовская Аравия , Шотландия , Сенегал , Сербия , Сейшелы , Сьерра Леоне , Сингапур , Словакия , Словения , Соломоновы острова , Юг Африка, Южная Корея, Испания, Шри-Ланка, Сен-Бартельми, Св. Кристофер, Санта-Крус, Сент-Эстатиус, Сент-Джон, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен, Сент-Мартин, Сент-Томас , Сент-Винсент/Гренадины, Суринам, Свазиленд, Швеция, Швейцария , Сирия , Таити , Тайвань , Таджикистан , Танзания , Таиланд , Тимор-Лешти, Тиниан, Того, Тонга, Тортола, Тринидад и Тобаго, Трук, Тунис, Турция, Туркменистан, турки и Кайкос, Тувалу, Уганда, Украина, Юнион-Айленд, Соединенные Штаты Арабские Эмираты , Великобритания , США , Уругвай, девственница США острова, VI, Узбекистан, Ванату, город-государство Ватикан, Венесуэла , Вьетнам , Виргин-Горда , Уэльс , острова Валлия и Футуна , Западное Самоа , Яп , Йемен , Замбия , Зимбабве

Мы стараемся отправлять в крупнейшие города мира
Токио, Япония, Сеул, Южная Корея, Мехико, Мексика, Нью-Йорк, США, Мумбаи, Индия, Джакарта, Индонезия, Сан-Паулу, Бразилия, Дели , Индия, Осака/Кобе, Япония, Шанхай, Китай, Манила, Филиппины, Лос-Анджелес, США, Калькутта, Индия, Москва, Российская Федерация, Каир, Египет, Лагос, Нигерия, Буэнос-Айрес, Аргентина, Лондон, Великобритания, Пекин, Китай, Карачи, Пакистан, Дакка, Бангладеш, Рио-де-Жанейро, Бразилия, Тяньцзинь, Китай, Париж, Франция, Стамбул, Турция, Лима, Перу, Тегеран, Иран, Бангкок, Таиланд, Чикаго, США, Богота, Колумбия, Хайдарабад, Индия, Ченнаи, Индия, Эссен, Германия, Хошимин, Вьетнам, Ханчжоу, Китай, Гонконг, Китай, Лахор, Пакистан, Шэньян, Китай, Чанчунь, Китай, Бангалор, Индия, Харбин, Китай, Чэнду, Китай, Сантьяго, Чили, Гуанчжоу, Китай, Санкт-Петербург, Российская Федерация, Киншаса, ДРК, Багдад, Ирак, Цзинань, Китай, Хьюстон , США, Торонто, Канада, Янгон, Мьянма (Бирма), Алжир, Алжир, Филадельфия, США, Циндао, Китай, Милан, Италия, Пусан, Южная Корея, Белу-Оризонти, Бразилия, Алмадабад, Индия, Мадрид, Испания, Сан-Франциско, США, Александрия, Египет, Вашингтон, округ Колумбия, США, Ухань, Китай, Даллас, США, Гвадалахара, Мексика, Чунцин, Китай, Медельин, Колумбия, Детройт, США, Ханьдань, Китай, Франкфурт, Германия, Порту-Алегри, Бразилия, Ханой, Вьетнам, Сидней, Австралия, Санто-Доминго, Дом. Республика, Сингапур, Сингапур, Касабланка, Марокко, Катовице, Польша, Пуна, Индия, Бангдунг, Индонезия, Монтеррей, Мексика, Монреаль, Канада, Нагоя, Япония, Нанкин, Китай, Абиджан, Кот-д’Ивуар, Сиань, Китай, Берлин, Германия, Эр-Рияд, Саудовская Аравия, Ресифи, Бразилия, Дюссельдорф, Германия, Анкара, Турция, Мельбурн, Австралия, Сальвадор, Бразилия, Далянь, Китай, Каракас, Венесуэла, Адис-Абеба, Эфиопия, Афина, Греция, Кейптаун, Южная Африка, Кельн, Германия, Мапуту, Мозамбик, Неаполь, Италия

Fastenerdata — метрическая мелкая резьба 200

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Метрические тонкие потоки две таблицы Таблица Два Стандартная высота показана

1000876666666666666666666666666.0087

ISO Metric Fine	PITCH	Основной диаметр	RODIUS	CIDEMET0065	Minor Diameter male thread	Minor Diameter female thread	Thread Height male thread	Thread Height female thread	Tap Drill
	P	d=D	r	d2=D2	d3	D1	h4	h2
M1	0. 20	1.0	0.029	0.870	0.755	0.783	0.123	0.108	0.80
M1.1	0.20	1.1	0.029	0.970	0.855	0.883	0.123	0.108	0.90
M1.2	0,20	1,2	0,029	1,070	0,955	0,983	0,123	0,1083	0,123	0,1083	0,123	0,1086	0,123	0,1086	0,123	0,983	0,123	0,983	0,123	0,983	.0084
M1.4	0.20	1.4	0.029	1.270	1.155	1.183	0.123	0.108	1.20
M1.6	0. 20	1.6	0.029	1.470	1.355	1.383	0.123	0.108	1.40
M1.8	0.20	1.8	0.029	1.670	1.555	1.583	0.123	0.108	1.60
M2	0.25	2.0	0.036	1.838	1.693	1.729	0.153	0,135	1,75
M2.2	0,25	2,2	0,036	2,038	1,893	2,038	1,893	2,038	1,893	2,038	1,893	2,038	1,893	2,038	1,893	2,038	.0087	0.135	1.95
M2.5	0.35	2. 5	0.051	2.273	2.071	2.121	0.215	0.189	2.10
M3	0.35	3.0	0.051	2.773	2.571	2.621	0.215	0.189	2.60
M3.5	0.35	3.5	0.051	3.273	3.071	3.121	0.215	0.189	3.10
M4	0.50	4.0	0.072	3.675	3.387	3.459	0.307	0.271	3.50
M4.5	0.50	4.5	0.072	4.175	3.887	3.959	0.307	0.271	4.00
M5	0. 50	5.0	0.072	4.675	4.387	4.459	0.307	0.271	4.50
M5.5	0.50	5.5	0.072	5.175	4.887	4.959	0.307	0.271	5.00
M6	0.75	6.0	0.108	5.513	5.080	5.188	0.460	0.406	5.20
M7	0.75	7.0	0.108	6.513	6.080	6.188	0.460	0.406	6.20
M8	0.75	8.0	0.108	7.513	7.080	7.188	0.460	0.406	7.20
M8	1. 00	8.0	0.144	7.350	6.773	6.917	0.613	0.541	7.00
M9	0.75	9.0	0.108	8.513	8.080	8.188	0.460	0.406	8.20
M9	1.00	9.0	0.144	8.350	7.773	7.917	0.613	0.541	8.00
M10	0.75	10.0	0.108	9.513	9.080	9.188	0.460	0.406	9.20
M10	1.00	10.0	0.144	9.350	8.773	8.917	0.613	0.541	9.00
M10	1. 25	10.0	0.180	9.188	8.466	8.647	0.767	0.677	8.80
M11	0.75	11.0	0.108	10.513	10.080	10.188	0.460	0.406	10.20
M11	1.00	11.0	0.144	10.350	9.773	9.917	0.613	0.541	10.00
M12	1.00	12.0	0.144	11.350	10.773	10.917	0.613	0.541	11.00
M12	1.25	12.0	0.180	11.188	10.466	10.647	0.767	0.677	10.80
M12	1. 50	12.0	0.217	11.026	10.160	10.376	0.920	0.812	10.50
M14	1.00	14.0	0.144	13.350	12.773	12.917	0.613	0.541	13.00
M14	1.25	14.0	0.180	13.188	12.466	12.647	0.767	0.677	12.80
M14	1.50	14.0	0.217	13.026	12.160	12.376	0.920	0.812	12.50
M15	1.00	15.0	0.144	14.350	13.773	13.917	0.613	0.541	14.00
M15	1. 50	15.0	0.217	14.026	13.160	13.376	0.920	0.812	13.50
M16	1.00	16.0	0.144	15.350	14.773	14.917	0.613	0.541	15.00
M16	1.50	16.0	0.217	15.026	14.160	14.376	0.920	0.812	14.50
M17	1.00	17.0	0.144	16.350	15.773	15.917	0.613	0.541	16.00
M17	1.50	17.0	0.217	16.026	15.160	15.376	0.920	0.812	15.50
M18	1. 00	18.0	0.144	17.350	16.773	16.917	0.613	0.541	17.00
M18	1.50	18.0	0.217	17.026	16.160	16.376	0.920	0.812	16.50
M18	2,00	18,0	0,289	16,701	15,546	15,835	15,546	15,835	.0086 1.227	1.083	16.00
M20	1.00	20.0	0.144	19.350	18.773	18.917	0.613	0.541	19.00
M20	1.50	20.0	0.217	19.026	18.160	18.376	0.920	0. 812	18.50
M20	2.00	20.0	0.289	18.701	17.546	17.835	1.227	1.083	18.00
M22	1.00	22.0	0.144	21.350	20.773	20.917	0.613	0.541	21.00
M22	1.50	22.0	0.217	21.026	20.160	20.376	0.920	0.812	20.50
M22	2.00	22.0	0.289	20.701	19.546	19.835	1.227	1.083	20.00
M24	1.00	24.0	0.144	23.350	22. 773	22.917	0.613	0.541	23.00
M24	1.50	24.0	0.217	23.026	22.160	22.376	0.920	0.812	22.50
M24	2.00	24.0	0.289	22.701	21.546	21.835	1.227	1.083	22.00
M25	1.00	25.0	0.144	24.350	23.773	23.917	0.613	0.541	24.00
M25	1.50	25.0	0.217	24.026	23.160	23.376	0.920	0.812	23.50
M25	2.00	25. 0	0.289	23.701	22.546	22.835	1.227	1.083	23.00
M27	1.00	27.0	0.144	26.350	25.773	25.917	0.613	0.541	26.00
M27	1.50	27.0	0.217	26.026	25.160	25.376	0.920	0.812	25.50
M27	2.00	27.0	0.289	25.701	24.546	24.835	1.227	1.083	25.00
M28	1,00	28,0	0,144	27,350	26,773	26,917	0,613	0,541	27,0087	0,541	27,0087	0,541	27,0087	0,541	27,0087	. 0063	M28	1.50	28.0	0.217	27.026	26.160	26.376	0.920	0.812	26.50
M28	2.00	28.0	0.289	26.701	25.546	25.835	1.227	1.083	26.00
M30	1.00	30.0	0.144	29.350	28.773	28.917	0.613	0.541	29.00
M30	1.50	30.0	0.217	29.026	28.160	28.376	0.920	0.812	28.50
M30	2.00	30.0	0.289	28.701	27.546	27.835	1. 227	1.083	28.00
M30	3.00	30.0	0.433	28.051	26.319	26.752	1.840	1.624	27.00
M32	1,50	32,0	0,217	31,026	30,160	30,376	0,920	0,812	30,50	0,812	30,50	0,812	30,5087	0,812	30,5087	.0063	M32	2.00	32.0	0.289	30.701	29.546	29.835	1.227	1.083	30.00
M33	1.50	33.0	0.217	32.026	31.160	31.376	0.920	0.812	31.50
M33	2. 00	33.0	0.289	31.701	30.546	30.835	1.227	1.083	31.00
M33	3.00	33.0	0.433	31.051	29.319	29.752	1.840	1.624	30.00
M35	1.50	35.0	0.217	34.026	33.160	33.376	0.920	0.812	33.50
M35	2.00	35.0	0.289	33.701	32.546	32.835	1.227	1.083	33.00
M36	1,50	36,0	0,217	35,026	34,160	34,376	0,920	0,812	34,505087	0,812	34. 505087	0,812	34.505087	.0063	M36	2.00	36.0	0.289	34.701	33.546	33.835	1.227	1.083	34.00
M36	3.00	36.0	0.433	34.051	32.319	32.752	1.840	1.624	33.00
M39	1.50	39.0	0.217	38.026	37.160	37.376	0.920	0.812	37.50
M39	2.00	39.0	0.289	37.701	36.546	36.835	1.227	1.083	37.00
M39	3.00	39.0	0.433	37. 051	35.319	35.752	1.840	1.624	36.00
M40	1.50	40.0	0.217	39.026	38.160	38.376	0.920	0.812	38.50
M40	2.00	40.0	0.289	38.701	37.546	37.835	1.227	1.083	38.00
M40	3.00	40.0	0.433	38.051	36.619	36.752	1.840	1.624	37.00
M42	1.50	42.0	0.217	41.026	40.160	40.376	0.920	0.812	40.50
M42	2. 00	42.0	0.289	40.701	39.546	39.835	1.227	1.083	40.00
M42	3.00	42.0	0.433	40.051	38.319	38.752	1.840	1.624	39.00
M42	4.00	42.0	0.577	39.402	37.093	37.670	2.454	2.165	38.00
M45	1.50	45.0	0.217	44.026	43.160	43.376	0.920	0.812	43.50
M45	2.00	45.0	0.289	43.701	42.546	42.835	1.227	1.083	43.00
M45	3. 00	45.0	0.433	43.051	41.319	41.752	1.840	1.624	42.00
M45	4.00	45.0	0.577	42.402	40.093	40.670	2.454	2.165	41.00
M48	1.50	48.0	0.217	47.026	46.160	46.376	0.920	0.812	46.50
M48	2.00	48.0	0.289	46.701	45.546	45.835	1.227	1.083	46.00
M48	3.00	48.0	0.433	46.051	44.319	44.752	1.840	1.624	45.00
M48	4. 00	48.0	0.577	45.402	43.093	43.670	2.454	2.165	44.00
M50	1.50	50.0	0.217	49.026	48.160	48.376	0.920	0.812	48.50
M50	2.00	50.0	0.289	48.701	47.546	47.835	1.227	1.083	48.00
M50	3.00	50.0	0.433	48.051	46.319	46.752	1.840	1.624	47.00
M52	1.50	52.0	0.217	51.026	50.160	50.376	0.920	0.812	50.50
M52	2. 00	52.0	0.289	50.701	49.546	49.835	1.227	1.083	50.00
M52	3.00	52.0	0.433	50.051	48.319	48.752	1.840	1.624	49.00
M52	4.00	52.0	0.577	49.402	47.093	47.670	2.454	2.165	48.00
M55	1.50	55.0	0.217	54.026	53.160	53.376	0.920	0.812	53.50
M55	2.00	55.0	0.289	53.701	52.546	52.835	1.227	1.083	53.00
M55	3. 00	55.0	0.433	53.051	51.319	51.752	1.840	1.624	52.00
M55	4.00	55.0	0.577	52.402	50.093	50.670	2.454	2.165	51.00
M56	1.50	56.0	0.217	55.026	54.160	54.376	0.920	0.812	54.50
M56	2.00	56.0	0.289	54.701	43.546	53.835	1.227	1.083	54.00
M56	3.00	56.0	0.433	54.051	52.319	52.752	1.840	1.624	53.00
M56	4. 00	56.0	0.577	53.402	51.903	51.670	2.454	2.165	52.00
M58	1.50	58.0	0.217	57.026	56.160	56.376	0.920	0.812	56.50
M58	2.00	58.0	0.289	56.701	55.546	55.835	1.227	1.083	56.00
M58	3.00	58.0	0.433	56.051	54.319	54.752	1.840	1.624	55.00
M58	4.00	58.0	0.577	55.402	53.093	53.670	2.454	2.165	54.00
M60	1. 50	60.0	0.217	59.026	58.160	58.376	0.920	0.812	58.50
M60	2.00	60.0	0.289	58.701	57.546	57.835	1.227	1.083	58.00
M60	3.00	60.0	0.433	58.051	56.319	56.752	1.840	1.624	57.00
M60	4.00	60.0	0.577	57.402	55.093	55.670	2.454	2.165	56.00
M62	1.50	62.0	0.217	61.026	60.160	60.376	0.920	0.812	60.50
M62	2. 00	62.0	0.289	60.701	59.546	59.835	1.227	1.083	60.00
M62	3.00	62.0	0.433	60.051	58.319	58.752	1.840	1.624	59.00
M62	4.00	62.0	0.577	59.402	57.093	57.670	2.454	2.165	58.00
M64	1.50	64.0	0.217	63.026	62.160	62.376	0.920	0.812	62.50
M64	2.00	64.0	0.289	62.701	61.546	61.835	1.227	1.083	62.00
M64	3. 00	64.0	0.433	62.051	60.319	60.752	1.840	1.624	61.00
M64	4.00	64.0	0.577	61.402	59.093	59,670	2,454	2,165	60,00
M65	1,50	M65	1,5097766666666087086 6766666087086 6766666666666666666666666666666666 670870876666666666666666666666666 100086			0.217	64.026	63.160	63.376	0.920	0.812	63.50
M65	2.00	65.0	0.289	63.789	62.546	62.835	1.227	1.083	63.00
M65	3. 00	65.0	0.433	63.051	61.319	61.752	1.840	1.624	62.00
M65	4.00	65.0	0.577	62.402	60.093	60.670	2.454	2.165	61.00
M68	1.50	68.0	0.217	67.026	66.160	66.376	0.920	0.812	66.50
M68	2.00	68.0	0.289	66.701	65.546	65.835	1.227	1.083	66.00
M68	3.00	68.0	0.433	66.051	64.319	64.752	1.840	1.624	65.00
M68	4. 00	68.0	0.577	65.402	63.093	63.670	2.454	2.165	64.00
M70	1.50	70.0	0.217	69.026	68.160	68.376	0.920	0,812	68,50
M70	2,00	70,0	0,289	68,201	.589	68,201	.589	68,201	.589	.0087	1.227	1.083	68.00
M70	3.00	70.0	0.433	68.051	66.319	66.752	1.840	1.624	67.00
M70	4.00	70.0	0.577	67.402	65.093	65.670	2. 454	2.165	66.00
M70	6.00	70.0	0.866	66.103	62.639	63.505	3.681	3.248	64.00
M72	1.50	72.0	0.217	71.026	70.160	70.376	0.920	0.812	70.50
M72	2.00	72.0	0.289	70.701	69.546	69.835	1.227	1.083	70.00
M72	3.00	72.0	0.433	70.051	68.319	68.752	1.840	1.624	69,00
M72	4,00	72,0	0,577	69,402	67,093	69,402	67,093	69,402	67,093	69,402	67,093	69,402	67,093	. 0087	2.454	2.165	68.00
M72	6.00	72.0	0.866	68.103	64.639	65.505	3.681	3.248	66.00
M75	1,50	75.0	0,217	74.026	73.160	73,376	0,920	0,812	73,50	0,812	73,50	0,812	73,50	.0063	M75	2.00	75.0	0.289	73.701	72.546	72.835	1.227	1.083	73.00
M75	3.00	75.0	0.433	73.051	71.319	71.752	1.840	1.624	72.00
M75	4. 00	75.0	0.577	72.402	70.093	70.670	2.454	2.165	71.00
M75	6.00	75.0	0.866	71.103	67.639	68.505	3.681	3.248	69.00
M76	1.50	76.0	0.217	75.026	74.160	74.376	0.920	0.812	74.50
M76	2.00	76.0	0.289	74.701	73.546	73.835	1.227	1.083	74.00
M76	3.00	76.0	0.433	74.051	72.319	72.752	1.840	1.624	73.00
M76	4. 00	76.0	0.577	73.402	71.093	71.670	2.454	2.165	72.00
M76	6.00	76.0	0.866	72.103	68.639	69.505	3.681	3.248	70.00
M80	1.50	80.0	0.217	79.026	78.160	78.376	0.920	0.812	78.50
M80	2.00	80.0	0.289	78.701	77.546	77.835	1.227	1.083	78.00
M80	3.00	80.0	0.433	78.051	76.319	76.752	1.840	1.624	77.00
M80	4. 00	80.0	0.577	77.402	75.093	75.670	2.454	2.165	76.00
M80	6.00	80.0	0.866	76.103	72.639	73.505	3.681	3.248	74.00
M85	2.00	85.0	0.289	83.701	82.546	82.535	1.227	1.083	83.00
M85	3.00	85.0	0.433	83.051	81.319	81.752	1.840	1.624	82.00
M85	4.00	85.0	0.577	82.402	80.093	80.670	2.454	2.165	81.00
M85	6. 00	85.0	0.866	81.103	77.639	78.505	3.681	3.248	79,00
M90	2,00	90,0	0,289	88,701	87,599687777777777777777777777777777777777777777777777777777777777777 78ще0087	1.227	1.083	88.00
M90	3.00	90.0	0.433	88.051	86.319	86.752	1.840	1.624	87.00
M90	4.00	90.0	0.577	87.402	85.093	85.670	2.454	2.165	86.00
M90	6.00	90.0	0.866	86.103	82.639	83.505	3.681	0. 328	84.00
M95	2.00	95.0	0.289	93.701	92.546	92.835	1.227	1.083	93.00
M95	3.00	95.0	0.433	93.051	91.319	91.752	1.840	1.624	92.00
M95	4.00	95.0	0.577	92.402	90.093	90.670	2.454	2.165	91.00
M95	6.00	95.0	0.866	91.103	87.639	88.505	3.681	3.248	89.00
M100	2.00	100.0	0.289	98.701	97. 546	97.835	1.227	1.083	98.00
M100	3.00	100.0	0.433	98.051	96.319	96.752	1.840	1.624	97.00
M100	4.00	100.0	0.577	97.402	95.093	95.670	2.454	2.165	96.00
M100	6.00	100.0	0.866	96.103	92.639	93.505	3,681	3,248	94.00

Метрическая тонкая нить

.0008





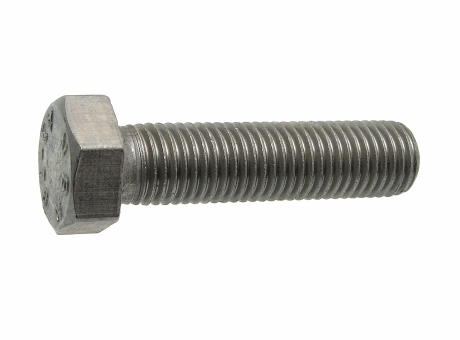

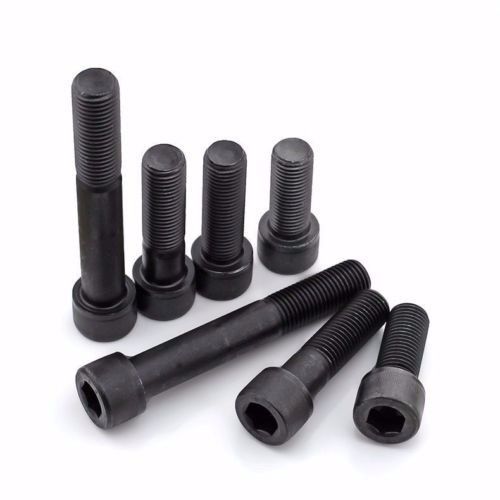

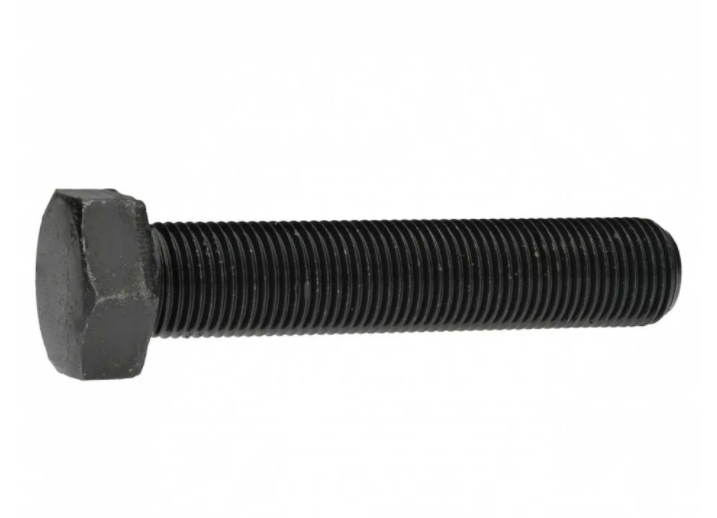

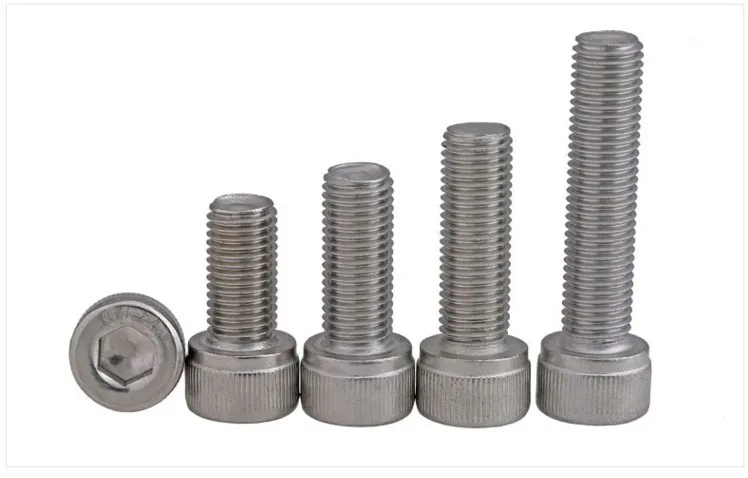

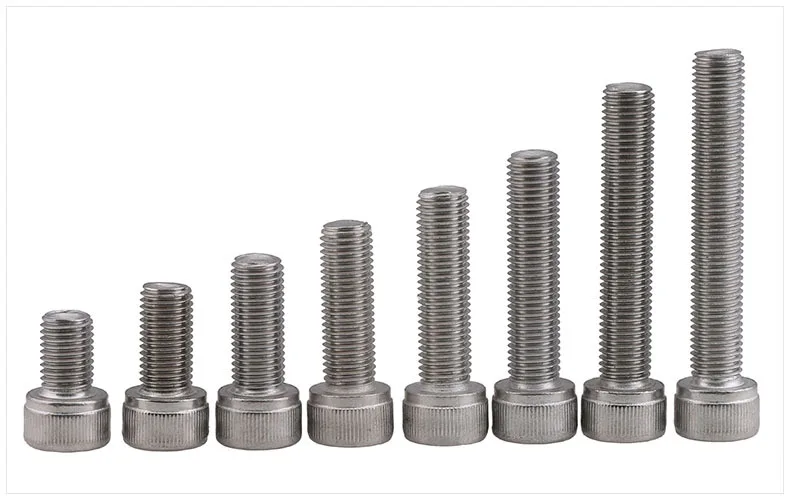

Threaded fasteners, bolts, nuts, screws and fastenings in metric fine thread



00870087

	FINE THREAD PITCH
	F	E	I	x	Z
DIA	FINE	Extra Fine	Inter			. 0087
M1.6	0.30	0.20
M6	0.75	0.70	0.80	0.50
M8	1.00	0.75		0.50
M9	1.00	0.75
M10	1.25	1.00		0.75	1.12
M11	1.00
M12	1.25	1.00	1.50
M14	1,50	1,25
M15	1,50	1,00			1,00
M16	1. 50	1.00	1.75
M18	1.50	1.00	2.00
M20	1.50	1.00
M22	1,50	1,00
M24
M24
M24
M24
M24
M24	0086 2.00	1.50	2.50	1.00
M26	1.50
M27	2.00	1.00
M30	2,00		3,00		1,50
M33	2,00	1,5087	3,00	0087
M35	1. 50
M36	3.00	2.00		1.50
M40	3.00	1.50
M42	3.00	2,00
M48
M48
M48
M48
M48	3.00
M50	2.00	1.50
M60		2.00
M64	4.00
M70		2.00
M75		2. 00
M80	3.00	2.00	4.00	1.50	1.00
M90	6.00	2.00	4.00

Покрытия

.0002

Заявление об отказе от ответственности

Данные о размерах и техническая информация, представленные на веб-сайте FasterData, являются общедоступными и не были получены через агентства по стандартизации, они были заполнены и скомпилированы Fasterdata и предназначены только для ознакомления; при обнаружении несоответствий они могут быть изменены без предварительного уведомления. fasterdata не дает никаких гарантий или заявлений относительно точности и достоверности такой информации и данных, и, чтобы обеспечить вашу заинтересованность, мы предлагаем вам связаться с соответствующим органом по стандартизации для получения полной точности, мелких деталей и вспомогательной информации. крепежные данные поддерживаются платными рекламодателями, и все страницы могут содержать платный или спонсируемый контент

Размеры крупной и мелкой резьбы в метрической системе ISO

Перейти к содержимому

Размеры метрической резьбы ISOOptimas2022-03-31T15:12:12+01:00

Optimas — поставщик комплексных цепочек поставок и производственных решений. Прежде чем приступить к разработке следующего продукта или обновлению существующего продукта, рассмотрите возможность сотрудничества с Optimas, чтобы воспользоваться нашими многочисленными возможностями.

ОБРАЩАЙТЕСЬ К ЭКСПЕРТУ

Орган по стандартизации ISO определяет строгие спецификации для метрической резьбы. Это необходимо для обеспечения совместимости с сопрягаемыми компонентами. В приведенной ниже таблице показаны различные размеры и требуемый диаметр метчика для крупной и мелкой резьбы от M1 до M68.

При проектировании продукции необходимо учитывать допуски. Значения, относящиеся к сверлению и нарезанию резьбы, могут значительно различаться в зависимости от таких факторов, как рабочая температура и материал.

Optimas — поставщик комплексных цепочек поставок и производственных решений. Прежде чем приступить к разработке следующего продукта или обновлению существующего продукта, рассмотрите возможность сотрудничества с Optimas, чтобы воспользоваться нашими многочисленными возможностями.

Все размеры указаны в миллиметрах (мм). Только для руководства.

• Крупная резьба

• Мелкая резьба

• Крупная резьба

6 Резьба

Большой диаметр (д=Д)	Шаг (р)	Корень Радиус (р)	Шаг Диаметр (д2=Д2)	Незначительный Диаметр Наружная резьба (д3)	Незначительный Диаметр Внутренняя резьба (Д1)	Высота резьбы Наружная резьба (ч4)	Высота резьбы Внутренняя резьба (ч2)	Диаметр сверла метчика
М1	1	0,25	0,036	0,838	0,693	0,729	0,153	0,135	0,75
М1. 1	1,1	0,25	0,036	0,938	0,793	0,829	0,153	0,135	0,85
M1.2	1,2	0,25	0,036	1,038	0,893	0,929	0,153	0,135	0,95
M1.4	1,4	0,3	0,043	1,205	1,032	1,075	0,184	0,162	1,1
М1,6	1,6	0,35	0,051	1,373	1,171	1,221	0,215	0,189	1,25
М1,8	1,8	0,35	0,051	1,573	1,371	1,421	0,215	0,189	1,45
М2	2	0,4	0,058	1,74	1,509	1,567	0,245	0,217	1,6
M2. 2	2,2	0,45	0,065	1,908	1,648	1,713	0,276	0,244	1,75
M2,5	2,5	0,45	0,065	2,208	1,948	2,013	0,276	0,244	2,05
М3	3	0,5	0,072	2,675	2,387	2,459	0,307	0,271	2,5
М3,5	3,5	0,6	0,087	3. 11	2,764	2,85	0,368	0,325	2,9
М4	4	0,7	0,101	3,545	3.141	3,242	0,429	0,379	3,3
М4,5	4,5	0,75	0,108	4.013	3,58	3,688	0,46	0,406	3,8
М5	5	0,8	0,115	4,48	4.019	4.134	0,491	0,433	4,2
М6	6	1	0,144	5,35	4,773	4,917	0,613	0,541	5
М7	7	1	0,144	6,35	5,773	5,917	0,613	0,541	6
М8	8	1,25	0,18	7,188	6,466	6,647	0,767	0,677	6,8
М9	9	1,25	0,18	8. 188	7,466	7,647	0,767	0,677	7,8
М10 ​​	10	1,5	0,217	9.026	8.16	8.376	0,92	0,812	8,5
М11	11	1,5	0,217	10.026	9.16	9,376	0,92	0,812	9,5
M12	12	1,75	0,253	10.863	9,853	10.106	1,074	0,947	10,2
М14	14	2	0,289	12. 701	11,564	11.835	1,227	1,083	12
М16	16	2	0,289	14.701	13,546	13.835	1,227	1,083	14
М18	18	2,5	0,361	16.376	14,933	15.394	1,534	1,353	15,5
М20	20	2,5	0,361	18.376	16,933	17. 294	1,534	1,353	17,5
M22	22	2,5	0,361	20.376	18.933	19.294	1,534	1,353	19,5
M24	24	3	0,433	22.051	20.319	20.752	1,84	1,624	21
М27	27	3	0,433	25.051	23.319	23.752	1,84	1,624	24
М30	30	3,5	0,505	27. 727	25.706	26.211	2,147	1,894	26,5
М33	33	3,5	0,505	30,727	28.706	29.211	2,147	1,894	29,5
М36	36	4	0,577	33.402	31.093	31,67	2,454	2,165	32
М39	39	4	0,577	36.402	34.093	34,67	2,454	2,165	35
М42	42	4,5	0,65	39. 077	36.479	37.129	2,76	2,436	37,5
М45	45	4,5	0,65	42.077	39.479	40.129	2,76	2,436	40,5
М48	48	5	0,722	44.752	41,866	42.857	3,067	2,706	43
М52	52	5	0,722	48.752	45.866	46. 857	3,067	2,706	47
М56	56	5,5	0,794	52.428	49.252	50.046	3,374	2,977	50,5
М60	60	5,5	0,794	56.428	53,252	54.046	3,374	2,977	54,5
М64	64	6	0,866	60.103	56,639	57.505	3,681	3,248	58
М68	68	6	0,866	64. 103	60,639	61.505	3,681	3,248	62

• Мелкая резьба

Резьба Размер	Майор Диаметр д=Д	шаг р	Корень Радиус р	шаг Диаметр d2=D2	Незначительный Диаметр Самец Резьба д3	Незначительный Диаметр Женщина Резьба Д1	Резьба Высота Самец Резьба ч4	Резьба Высота Женщина Резьба ч2	Нажмите Дрель Диаметр
M1,0 x 0,2	1	0,2 ​​	0,029	0,87	0,755	0,783	0,123	0,108	0,8
M1,1 x 0,2	1,1	0,2 ​​	0,029	0,97	0,855	0,883	0,123	0,108	0,9
M1,2 x 0,2	1,2	0,2 ​​	0,029	1,07	0,955	0,983	0,123	0,108	1
М1,4 х 0,2	1,4	0,2 ​​	0,029	1,27	1,155	1,183	0,123	0,108	1,2
M1,6 x 0,2	1,6	0,2 ​​	0,029	1,47	1,355	1,383	0,123	0,108	1,4
M1,8 x 0,2	1,8	0,2 ​​	0,029	1,67	1,555	1,583	0,123	0,108	1,6
M2 x 0,25	2	0,25	0,036	1,838	1,693	1,729	0,153	0,135	1,75
M2,2 x 0,25	2,2	0,25	0,036	2,038	1,893	1,929	0,153	0,135	1,95
M2,5 x 0,35	2,5	0,35	0,051	2,273	2,071	2,121	0,215	0,189	2. 1
M3 x 0,35	3	0,35	0,051	2,773	2,571	2,621	0,215	0,189	2,6
M3,5 x 0,35	3,5	0,35	0,051	3,273	3,071	3.121	0,215	0,189	3.1
M4 x 0,5	4	0,5	0,072	3,675	3,387	3,459	0,307	0,271	3,5
M4,5 x 0,5	4,5	0,5	0,072	4,175	3,887	3,959	0,307	0,271	4
M5 x 0,5	5	0,5	0,072	4,675	4,387	4,459	0,307	0,271	4,5
M5,5 x 0,5	5,5	0,5	0,072	5,175	4,887	4,959	0,307	0,271	5
M6 x 0,75	6	0,75	0,108	5,513	5,08	5,188	0,46	0,406	5,2
M7 x 0,75	7	0,75	0,108	6,513	6,08	6,188	0,46	0,406	6,2
M8 x 0,75	8	0,75	0,108	7,513	7,08	7,188	0,46	0,406	7,2
M8 x 1,0	8	1	0,144	7,35	6,773	6,917	0,613	0,541	7
M9 x 0,75	9	0,75	0,108	8,513	8. 08	8.188	0,46	0,406	8,2
M9 x 1	9	1	0,144	8,35	7,773	7,917	0,613	0,541	8
M10 x 0,75	10	0,75	0,108	9,513	9.08	9.188	0,46	0,406	9,2
M10 x 1	10	1	0,144	9,35	8,773	8,917	0,613	0,541	9
М10 ​​х 1,25	10	1,25	0,18	9. 188	8.466	8,647	0,767	0,677	8,8
M11 x 0,75	11	0,75	0,108	10,513	10.08	10,188	0,46	0,406	10,2
M11 x 1	11	1	0,144	10,35	9,773	9,917	0,613	0,541	10
M12 x 1	12	1	0,144	11.35	10.773	10,917	0,613	0,541	11
M12 x 1,25	12	1,25	0,18	11. 188	10.466	10,647	0,767	0,677	10,8
М12 х 1,5	12	1,5	0,217	11.026	10.16	10.376	0,92	0,812	10,5
M14 x 1	14	1	0,144	13,35	12.773	12,917	0,613	0,541	13
М14 х 1,25	14	1,25	0,18	13.188	12.466	12,647	0,767	0,677	12,8
М14 х 1,5	14	1,5	0,217	13. 026	12.16	12.376	0,92	0,812	12,5
M15 x 1	15	1	0,144	14,35	13.773	13,917	0,613	0,541	14
М15 х 1,5	15	1,5	0,217	14.026	13.16	13.376	0,92	0,812	13,5
M16 x 1	16	1	0,144	15,35	14.773	14. 917	0,613	0,541	15
М16 х 1,5	16	1,5	0,217	15.026	14.16	14.376	0,92	0,812	14,5
M17 x 1	17	1	0,144	16,35	15.733	15,917	0,613	0,541	16
М17 х 1,5	17	1,5	0,217	16.026	15.16	15.376	0,92	0,812	15,5
M18 x 1	18	1	0,144	17,35	16. 773	16.917	0,613	0,541	17
М18 х 1,5	18	1,5	0,217	17.026	16.16	16.376	0,92	0,812	16,5
M18 x 2	18	2	0,289	16.701	15,546	15.835	1,227	1,083	16
M20 x 1,0	20	1	0,144	19.35	18.773	18.917	0,613	0,541	19
M20 x 1,5	20	1,5	0,217	19. 026	18.16	18.376	0,92	0,812	18,5
M20 x 2,0	20	2	0,289	18.701	17,546	17.835	1,227	1,083	18
M22 x 1,0	22	1	0,144	21.35	20.773	20,917	0,613	0,541	21
M22 x 1,5	22	1,5	0,217	21.026	20.16	20. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
