Класс точности и поле допуска метрической резьбы
Что необходимо знать при проектировании соединительных элементов
В документации на крепёжные соединения нередко можно встретить обозначение вида:
Обозначение резьбы
Винт М10-6gх30 … ГОСТ ……
или например
Thread М10 х 1,5 – 6g7g
В приведенном обозначении 6g указывает на класс точности и поле допуска наружной резьбы (7g – это обозначение поля допуска диаметра выступов, но об этом в другой статье). Обозначение поля допуска отдельного диаметра метрической резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение.
Схема полей допусков метрической резьбы
Стандартно в массовом производстве используется 6g для изделий с наружной и 6H для изделий с внутренней резьбой. Давайте рассмотрим, что показывает это обозначение на нашем примере.
Практический смысл допуска сводится к разности между наибольшим и наименьшим допустимыми контролируемыми размерами.
Современное индустриальное производство крепежа позволяет с высокой точностью накатывать резьбу в узком диапазоне заданных параметров: по сути, меньшая величина допуска пропорциональна стойкости специального инструмента для изготовления резьбы. То есть, учитывая стоимость инструмента для формирования резьбы, крепеж изготовленный в более зауженном допуске, будет стоить дороже. Величина допуска 6 среднего размера d2 определяется по таблице и составляет 132 мкм.
Поле допуска и основное отклонение
Допуски среднего диаметра d2 наружной и внутренней резьбы
Основное отклонение резьбы характеризует расположение допуска к номинальному диаметру, его знак указывает положение относительно теоретической нулевой линии. Геометрически основное отклонение зависит от шага резьбы. В нашем случае (g для P=1,5 мм) его табличное значение -32 мкм.

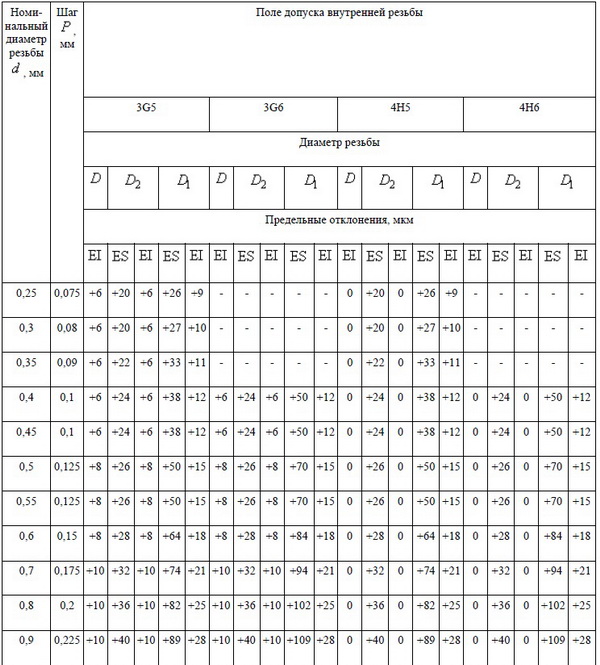

Числовые значения основных отклонений диаметров наружной и внутренней резьбы
Графически, допуск и основное отклонение болтовой резьбы (резьбы винта) можно представить следующим образом:
Допуски по размерам наружной метрической резьбы 6g
Смотреть таблицу
Еще одно важное замечание из приведенных данных, касаемое внутренней резьбы: стандартно изготавливаемая гайка с полем 6H, не имеет зазора в размере D для нанесения дополнительного покрытия, что необходимо учитывать при проектировании болтовых соединений. Уменьшать сообразно величину допуска или использовать иное поле основного отклонения. Схематичное изображение внутренней резьбы имеет вид:
Допуски по размерам внутренней метрической резьбы 6H
Смотреть таблицу
Вывод. Класс точности и поле допуска метрической резьбы имеют решающее значение при выборе типа, толщины и коррозионной стойкости антикоррозионного покрытия. Это необходимо учитывать при заказе. Об этом в отдельной статье.
Наш инженерный центр осуществляет расчет и оказывает услуги по нанесению антикоррозионного покрытия на детали метизной группы. Имея большой опыт в сфере проектирования и организации поставок коррозионно-стойкого крепежа, мы готовы решать задачи, где высокое качество является обязательным требованием.
Метрология и стандартизация
Поможем написать любую работу на аналогичную тему
Реферат
Метрология и стандартизация
От 250 руб
Контрольная работа
Метрология и стандартизация
От 250 руб
Курсовая работа
Метрология и стандартизация
От 700 руб
Получить выполненную работу или консультацию специалиста по вашему учебному проекту
Узнать стоимость
