Резак для картона своими руками – Какой резак для бумаги выбрать? Какой резак лучше? Сабельные, роликовые и бегунковые резаки для скрапбукинга отзывы, обзор, комментарии.

Самодельный резак для бумаги – Ярмарка Мастеров

В данной статье мы будем рассматривать только прямолинейные резы одного листа бумаги.

Все, кто работает с бумагой и картоном, сталкивались с необходимостью резать эту самую бумагу или картон. Остановимся на основных способах.

  1. Простейший способ – резка с помощью ножниц. Этот вариант подходит для небольшой длины реза и небольших объемов работ. Если длина линии разреза большая, то качественно разрезать бумагу ножницами довольно сложно.

Преимущества: дешевизна инструментов, простота использования

Недостатки: сложность получения качественной линии разреза большой длины.

  1. Следующий способ – резка с помощью ножа и линейки. С помощью этих инструментов можно получить качественный разрез бумаги или картона большой длины. При этом небольшой длины разрез получить довольно просто. И необходим навык для порезки больших листов бумаги с помощью длинных линеек.

Общие рекомендации по этому способу:

— Нож должен быть острым, чтобы не заминать и не рвать разрезаемую бумагу. Вполне подойдет канцелярский нож, или нож для строительных работ с выдвигающимися лезвиями (по мере износа кончика лезвия полотно ножа нужно обламывать с помощью плоскогубцев). Лучше, если лезвие в таком ноже будет фиксироваться без люфта – снижается риск «вильнуть» ножом в сторону от направляющей линейки.

— Линейка, предпочтительно, стальная. В деревянные и пластиковые линейки нож будет «зарываться», и качество порезки будет снижаться.

— Порезку нужно производить на подложке. Это может быть самовосстанавливающийся коврик, картон, старые журналы или лист стекла. Для бумаги небольшой толщины или кальки, стекло, по моему мнению, позволяет добиться наилучшего качества порезки. Для толстого переплетного картона в качестве подложки лучше использовать картон или бумагу.

Преимущества: дешевизна инструментов, относительная простота использования, возможность получения качественного разреза большой длины.

Недостатки: сложность фиксации линейки большой длины, повышенная опасность получения травм.

  1. Более «продвинутый» способ – резка с помощью резака заводского изготовления.

Таких резаков существует великое множество. Они различаются по типу (роликовые, сабельные, гильотинные), по размеру листов бумаги – от А4 до А1, по цене, и т.д.

Относительно недорогие резаки небольшого размера позволяют успешно решать задачи, встающие перед хэнд-мейдером при работе с листами бумаги небольшого размера и плотности. Но с ростом размеров бумаги цена резака будет стремительно возрастать. В конечном итоге, качественный резак для бумаги размером 70х100 см (стандартный размер листа  дизайнерского картона или бумаги) окупится только при «промышленных» масштабах производства.

Преимущества: удобство использования, высокая производительность и качество разреза (при соответствующем качестве самого резака)

Недостатки: высокая цена (особенно для резаков с большой длиной реза).

  1. Неплохой вариант – комбинированный способ порезки. Для порезки больших листов бумаги на заготовки можно использовать способы №1 или №2, а для точной подрезки полученных заготовок применять «фирменный» резак небольшого размера (способ №3).

К сожалению, этот способ, наряду с преимуществами, наследует и недостатки «комбинируемых» способов.

  1. Еще один способ – резка с помощью самодельного резака.

Самой распространенной причиной создания и применения самодельных резаков является нецелесообразность (невозможность) покупки «фирменного» резака. Эта причина побудила и меня создать собственный самодельный резак для бумаги.

При изготовлении фотоальбомов я использую переплетный картон, дизайнерский картон, дизайнерскую бумагу, кальку. Размеры листов всех этих материалов, в большинстве случаев, 70х100 см. Для порезки листов бумаги такого размера (после анализа преимуществ и недостатков приведенных выше способов резки) был выбран способ №5.

Теперь нужно было выбрать конструкцию самодельного резака. Резак должен был соответствовать следующим требованиям:

— возможность резки бумаги различной плотности размером 70х100 см.

— простота конструкции и отсутствие дорогостоящих комплектующих.

— приемлемое качество реза.

«Просерфив» Интернет, нашел интересный вариант резака из двух металлических линеек Кузнецова Евгения.

Подробную информацию об этой конструкции можно найти в сети. Протестировав этот резак, я пришел к выводу, что для бумаги средней плотности он вполне подходит. Но для кальки или плотной бумаги этот вариант не очень хорош. Также, нож при резке может загибать (приминать) обрезаемый край бумаги.

На создание более сложного резака я был вдохновлен другим приспособлением. К сожалению, автора этого устройства я не запомнил, а найти в сети теперь не могу.

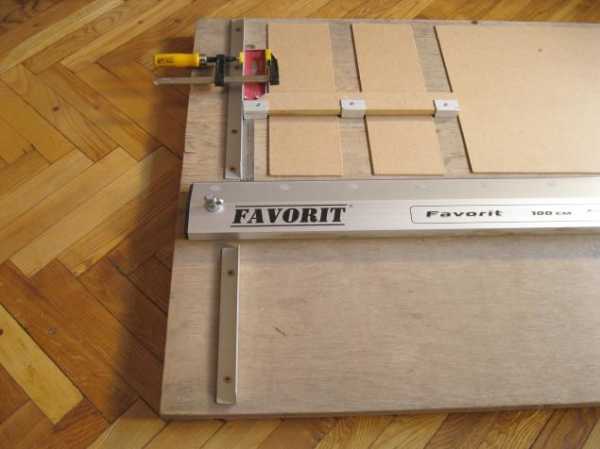

За основу я взял старую доску для черчения, проведшую много лет в забвении на открытом воздухе. Края, пришедшие в негодность, пришлось отпилить.

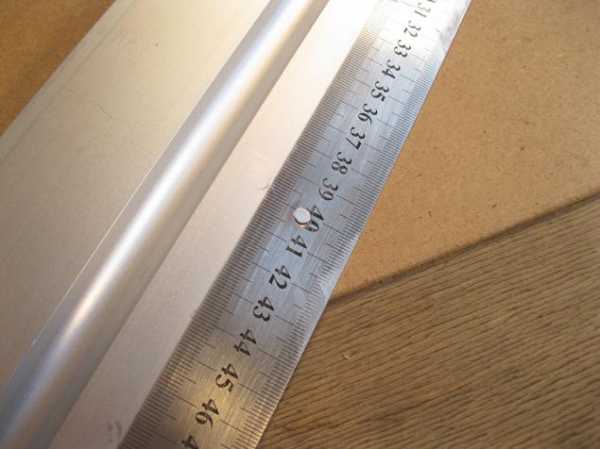

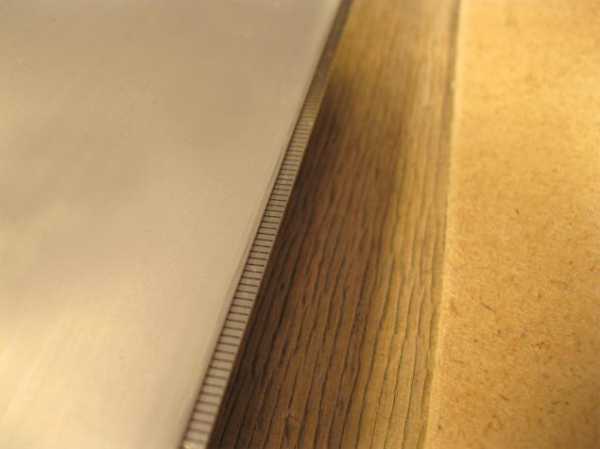

В качестве направляющей линейки для ножа была взята стальная линейка длиной100 см. Она была укорочена до80 см. Для придания жесткости было куплено дюралюминиевое правило для строительных работ. Его я также укоротил до требуемых размеров.

Для закрепления стальной линейки на дюралевом правиле встал выбор способа крепления. Из-за разной степени расширения при изменении температуры, а также, по причине постоянных механических нагрузок, клеевой способ соединения был отклонен. Наиболее надежный способ в данных условиях – механический.

Так как стальная линейка довольно тонкая, то «утопить» заподлицо шляпки шурупов или болтов, крепящих линейку к правилу, было бы достаточно сложно (как и стачивать их впоследствии). Коллегой по работе мне был подарен десяток дюралюминиевых заклепок, оставшихся у него со времен Союза. С их помощью и удалось надежно закрепить линейку на правиле.

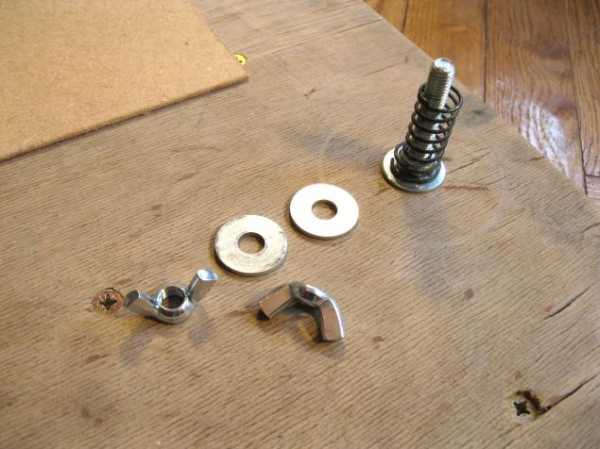

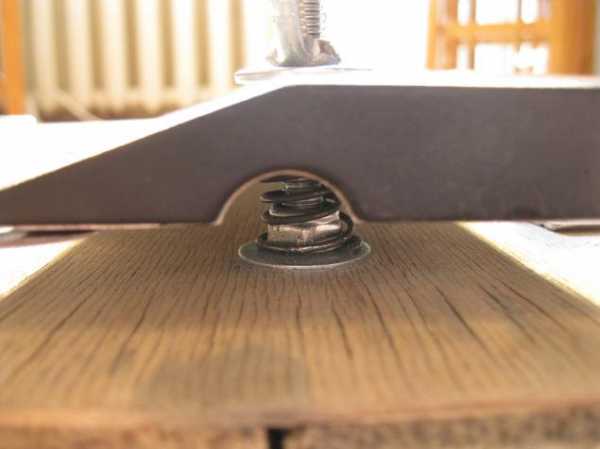

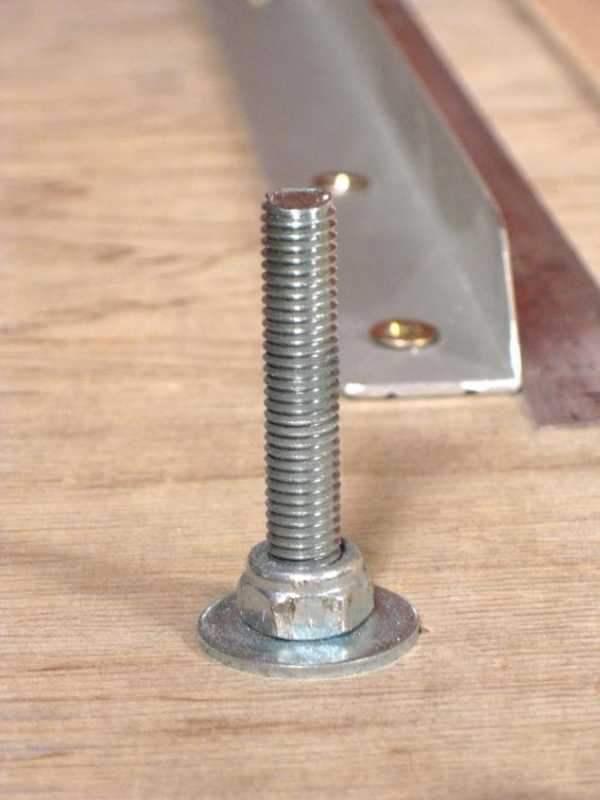

Для того чтобы легче было фиксировать линейку, были сделаны направляющие из болтов. Отверстия для болтов лучше сверлить чуть меньшего диаметра, чем сами болты, чтобы в доску они вкручивались, а не входили свободно. Болты дополнительно зафиксированы гайками со специальными втулками, препятствующими самопроизвольному откручиванию.

Сверху линейка притягивается гайками-барашками, которые удобно закручивать руками. Под линейкой на болтах надеты пружины. При откручивании барашков линейка приподнимается на пружинах и у нас высвобождаются руки для работы с бумагой.

Оговорюсь, что при данной длине линии реза даже правило толщиной2 см. после зажима винтов-барашков немного выгибается и для фиксации листа бумаги необходимо прижимать линейку рукой в центральной части.

Для удобства при позиционировании листа бумаги перпендикулярно линейке я закрепил алюминиевый уголок, купленный в магазине стройматериалов.

Для того же удобства на часть уголка, закрепленную со стороны рабочей части линейки я решил поместить алюминиевый угольник с упорами для листа бумаги. Закрепляя этот «упор» с помощью струбцины на уголке, можно с большей скоростью позиционировать лист бумаги перед фиксацией линейкой.

Испробовав разные варианты подложки для резки бумаги, я остановился на старом проверенном способе резки на стекле. В качестве стеклянной подложки использовалось стекло из мебельной стенки (лучше заказать в стекольной мастерской стекло требуемых размеров с обработанным краем). Для поддержания качества линии реза необходимо следить за состоянием режущей кромки ножа и регулярно подтачивать его либо обламывать сегменты полотна ножа с затупившейся кромкой.

На доске резака со стороны рабочей части линейки я приклеил листы ДВП для выравнивания «перепада высот» со стеклянной подложкой.

Для резки толстого переплетного картона в качестве подложки я использую листы гофрокартона, благо, длина направляющих болтов позволяет фиксировать линейкой довольно большой «бутерброд».

Недостаткам этого резака является небольшой люфт правила на болтах-направляющих. Этот люфт необходимо учитывать, закручивая винты-барашки для фиксации листа бумаги. Люфт появился по причине несоответствия диаметра болтов и диаметра посадочных отверстий под болты в правиле и является, скорее, недостатком конструкции, нежели недостатком технологии изготовления.

Вывод.

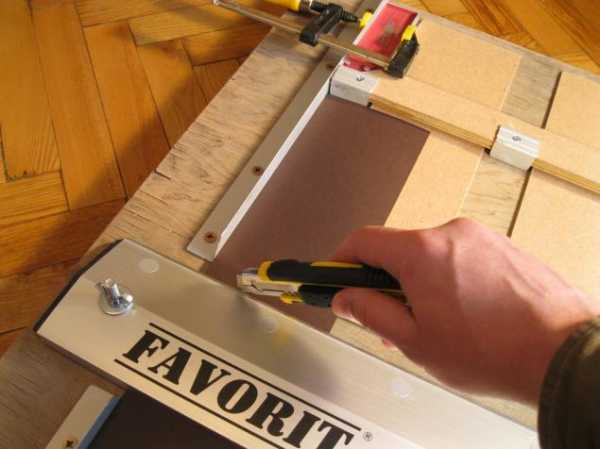

Мы имеем самодельный резак для бумаги, являющийся, по сути, модернизированным способом для резки бумаги №2, упомянутым выше. Он наследует все преимущества и позволяет избежать недостатков этого метода.

Это приспособление можно использовать как самостоятельный резак или в комбинации с резаком небольшого формата заводского изготовления (для наиболее точной подгонки размеров листов).

Надеюсь, данная статья пригодится «резчикам» листовых материалов.

P.S. Большая часть информации была почерпнута автором в тех или иных источниках в сети Интернет.

www.livemaster.ru

Резак для бумаги | www.samsmasteril.ru

Эта самоделка может стать полезной для любого, кто работает с бумагой или картоном. Она не требует больших денежных затрат. Зато при аккуратной работе обеспечит «чистый» рез любого формата бумаги.

Прежде чем мы приступим к обсуждению темы, замечу, что говорить сегодня мы будем исключительно о прямолинейном резе одного листа бумаги. А теперь к делу.

Каждый из нас хоть раз в жизни сталкивался с необходимостью резать бумагу (картон). Какими инструментами мы для этого пользуемся? Конечно же, ножницами. Если нужен более-менее ровный срез, то в ход идут нож и линейка. Для абсолютной чистоты работы лучше воспользоваться фирменным резаком. Давайте разберемся, в чем же преимущества и недостатки каждого из них.

Режем ножницами

Это простейший способ резки бумаги. Он удобен для небольших объемов работ и относительно малых линий разреза. Сделать же качественные и более длинные разрезы ими крайне сложно.

Вывод: несмотря на дешевизну инструмента и простоту его применения, ножницы можно использовать только для получения небольших линий разреза.

С помощью ножа и линейки

Однозначно, этот способ резки бумаги больше подходит для разрезов большой длины, чем ножницы. Нужно только обладать определенными навыками и сноровкой.

Для этого можно использовать любой хорошо заточенный нож, который не будет заминать и рвать бумагу. Но лучше, конечно, пользоваться канцелярским ножом, или ножом для строительных работ с выдвигающимися лезвиями. Он должен быть без люфта, чтобы инструмент не смог сойти в сторону от направляющей линейки.

Что касается линейки. Выбирать, бесспорно, нужно стальную. При работе с деревянными или пластмассовыми линейками существует риск, что нож будет «зарываться» в них, а это не очень хорошо отразится на конечном качестве порезки.

Итак, мы вновь можем говорить о малой стоимости и простоте использования инструментов. Однако при работе с ними возникают трудности с фиксацией линейки большой длины, а вместе с тем повышается риск быть травмированным.

Заводской резак

Его использование во всех случаях удобнее и эффективнее. Тем более, что в магазинах представлено огромное количество самых разных видов и типов таких резаков: роликовые, сабельные, гильотинные и т.д., предназначенные для резки бумаги от формата А4 до А1, а также отличные по цене и качеству.

И, как правило, люди, которые серьезно увлекаются или профессионально занимаются работой с бумагой и картоном, стараются приобретать именно такие приспособления. Однако и здесь есть свой большой минус — цена инструмента. Если небольшие резаки, рассчитанные на малый размер и плотность бумаги, могут позволить себе многие хэнд-мейдеры, то более серьезные инструменты для резки больших размеров бумаги, например, 70х100 см, доступны уже не каждому. Тем более, что окупить такое приобретение возможно, лишь занимаясь резкой бумаги, как говорится, в «производственных» масштабах.

Самодельный резак

Не имея возможности купить фирменный резак, многие мастера приходят к мысли о создании инструмента в домашних условиях. У каждого, кто брался за это дело, — свой метод сборки самодельного резака. Интернет полон различных идей. Опираясь на них, я сделал свой собственный инструмент. И этим опытом хочу с вами поделиться сегодня.

Конструкция

Сам я занимаюсь изготовлением фотоальбомов. Чаще всего использую в работе переплетный и дизайнерский картон, дизайнерскую бумагу и кальку размерами 70х100 см.

Выбирая конструкцию самодельного резака, прежде я определился с требованиями, которым, по моему мнению, он должен был соответствовать. Это:

  • резка бумаги различной плотности размером 70х100 см;
  • простая конструкция и недорогие комплектующие;
  • приемлемое качество реза.

В Интернете нашел довольно интересный вариант резака из двух металлических линеек. Автор идеи — Евгений Кузнецов. Однако тестирование этого резака показало, что он не совсем подходит для резки плотной бумаги или кальки. Пришлось продолжить поиски. Приспособление другого автора, к сожалению, не помню его имени, подвигло меня сделать более сложную конструкцию.

Основа

Нашел старую доску для черчения, которая проветривалась на свежем воздухе последние несколько лет. Привел ее в порядок, отпилив потрепавшиеся края и сделал из нее основу для будущего резака.

Направляющая линейка для ножа

Стальная 100-сантиметровая линейка, правда, укороченная на 20 см, пришлась как раз для направляющей линейки для ножа. Для придания ей жесткости также было куплено дюралюминиевое правило для строительных работ. Его тоже пришлось укоротить до нужных мне размеров.

Теперь нужно было надежно закрепить линейку на дюралюминиевом правиле. Здесь пригодились когда-то подаренные мне коллегой дюралюминиевые заклепки, произведенные еще в Союзе.

Для лучшей фиксации линейки из болтов сделал направляющие. При этом отверстия для них просверливал чуть меньшего диаметра, чем сами болты. Это помогло плотнее вкрутить их в доску. Дополнительно зафиксировал болты гайками со специальными втулками, препятствующими самопроизвольному откручиванию.

Сверху линейку притянул гайками-барашками, которые хорошо закручиваются руками. Под линейкой на болты надел пружины. Если барашки открутить, линейка на пружинах приподнимется, и у вас высвободятся руки для работы с бумагой.

Замечу, что при выбранной длине линии реза даже правило толщиной 2 см. после зажима винтов-барашков может выгибаться, и чтобы лист бумаги не сползал, линейку в ее центральной части лучше придерживать рукой.

Кстати, чтобы было удобнее позиционировать лист бумаги перпендикулярно линейке, я дополнительно закрепил алюминиевый уголок. На его часть, закрепленную со стороны рабочей части линейки, также поместил алюминиевый угольник с упорами для листа бумаги. Если закрепить этот упор с помощью струбцины на уголке, то позиционировать лист бумаги до фиксации линейки можно гораздо быстрее.

Подложка

В качестве подложки для резки бумаги я выбрал стекло из мебельной стенки. Хотя лучше, конечно, заказать стекло нужных размеров с обработанными краями в мастерской.

На доске резака со стороны рабочей части линейки приклеил листы ДВП для выравнивания перепада высот со стеклянной подложкой.

В случае, когда мне необходимо разрезать толстый переплетный картон, в качестве подложки я использую листы гофрокартона. Длина направляющих болтов вполне позволяет это делать.

Единственный недостаток этого резака, о котором не могу не сказать, — это небольшой люфт правила на болтах-направляющих. Его необходимо учитывать, закручивая винты-барашки для фиксации листа бумаги. Люфт появился из-за несоответствия диаметра болтов и диаметра посадочных отверстий под болты в правиле. Но это скорее недостаток конструкции, а не технологии ее изготовления.

Ну, вот и все. Использовать такое приспособление можно как самостоятельный резак или в комбинации с заводским резаком небольшого формата. Но это в случае, если вам понадобится более точная подгонка размеров листов.

Юрий Лымарь, г. Новомосковск, Украина. Фото автора

www.samsmasteril.ru

Инструменты для резки бумаги | Скрапбукинг на scraboo.ru

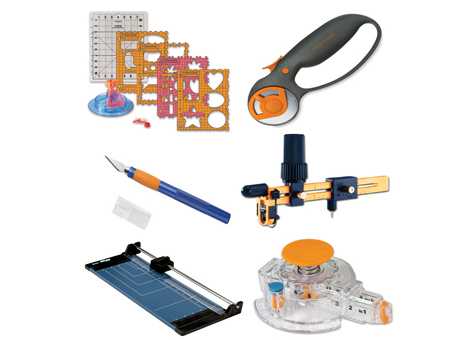

Резак для бумаги — устройство для быстрого и ровного разрезания бумаги. Очень полезен при оформлении скрап-страничек и открыток. Резак позволяет так ровно разрезать лист бумаги, как не разрежут никакие ножницы.

По способу воздействия на нож резаки делятся на механические (ручные) и электрические. В свою очередь, ручные резаки бывают роликового, сабельного и гильотинного типов.

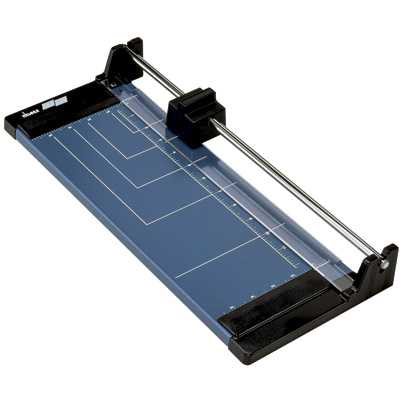

Роликовый резак (он же дисковый резак или триммерный) представляет собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свою очередь, состоит из заточенного металлического диска, заключенного в защитный кожух. При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак). Такой резак идеален для работы с небольшим объемом бумаги — до 10 листов, бывает разных размеров, самые распространенные — 22,5 х 12,5 см; 31 х 31 см; 20 х 46 см. Он  занимает мало места и обладает ценным качеством — способностью отрезать кромку шириной менее миллиметра, что позволяет вести работу с максимальной точностью. В роликовых резаках ножи не подвергаются вторичной заточке, хотя и называются самозатачивающимися. Просто через определенное время их надо поменять.

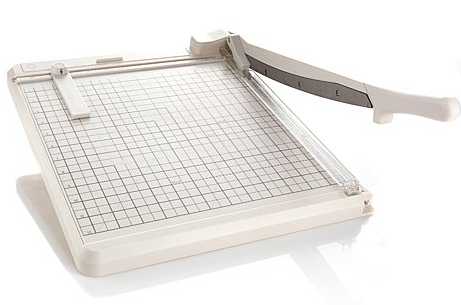

Сабельный резак называется из-за ножа, который похож на саблю. Сабельный резак наиболее мощный и используется для работы с большим объемом бумаги,однако точность у них остается в пределах 0,1 мм.  У сабельных резаков принцип работы несколько иной. Остро заточенный нож резака закреплен с одного края (во избежание травмы он закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. Нож в сабельном резаке можно затачивать, хотя эта процедура не так проста, как кажется на первый взгляд. Кроме того, пользоваться сабельным резаком куда сложнее, чем роликовым. Чтобы получить идеальный результат, придется постараться.

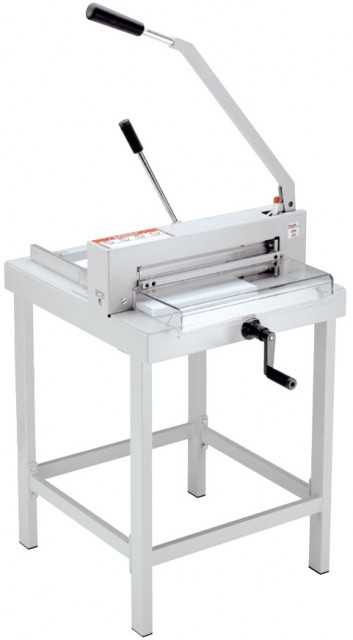

Гильотинный резак используется для обработки больших тиражей и прекрасно подходит крупным типографиям. Такой резак бывает ручной, полуавтоматический и автоматический. Его рабочий механизм (остро заточенный тяжелый нож резака) расположен на массивном столе и приводится в движение рычагом или электроприводом. Лезвие движется не только сверху вниз, но и наискось вдоль лини реза и способно «обрабатывать» внушительные пачки листов до 8 см.  При этом точность достигает долей миллиметра. Когда нож резака тупится, его снимают и подтачивают, а после нескольких заточек меняют.

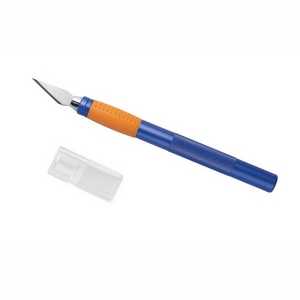

Макетный нож используется для резки бумаги, заточки карандашей, а так же необходим для вырезания мелких деталей и сложных фигур.  Представляет собой тонкое сменное лезвие похожее на перо с защитным колпачком.   При работе с таким ножом необходимо иметь макетный коврик (картон, оргалит или фанеру), чтобы не повредить стол, на котором вы работаете.

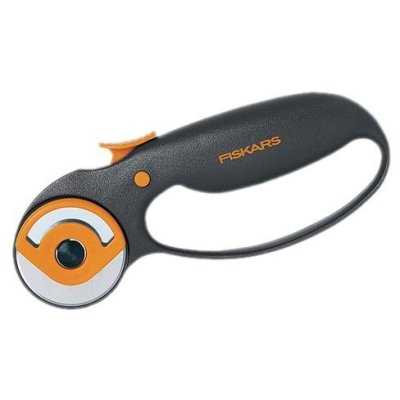

Роликовые макетный нож позволяет быстро и без особых усилий разрезать бумагу, а так же сделать разнообразные фигурные разрезы специальными насадками.

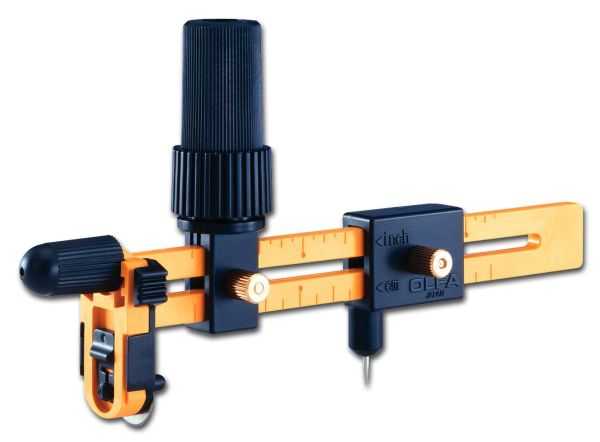

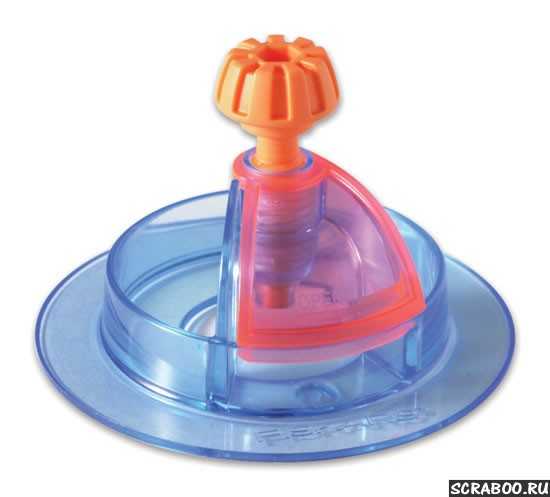

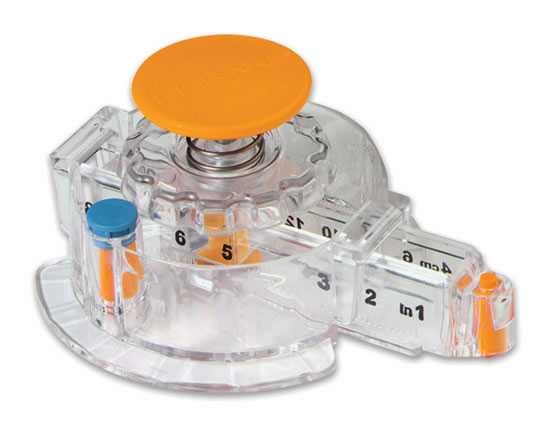

Циркульный нож применяется для вырезания кругов диаметром от 10 мм до 150 мм. Идеально подходит для изготовления открыток и  круглых деталей для скрап-странички. Нож представляет собой ось с иглой и подвижную ножку на которой установлено лезвие, по средствам вращении которого вырезается окружность. Так же на подвижной ножке нанесена шкала, предназначенная для выбора диаметра вырезаемого круга. Работать  с циркульным ножом необходимо на макетном коврике. Перед резкой убедитесь, что все винты на циркуле закручены.

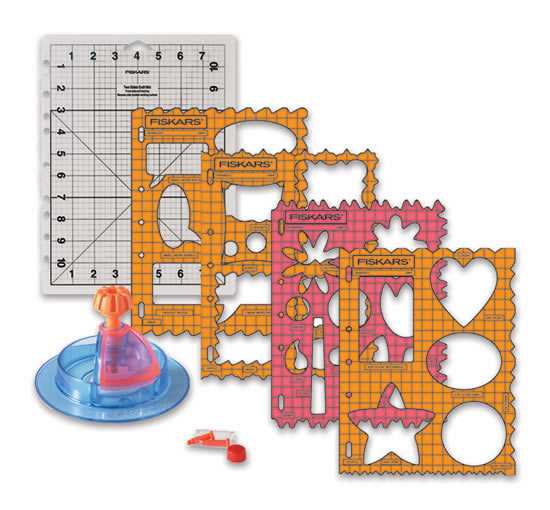

Фигурный резак легко вырезает любую фигуру по специальному трафарету, он не заменим при создании декоративных элементов для страничек и открыток. Некоторые модели фигурных резаков можно использовать без трафарета. При работе с таким резаком необходимо иметь макетный коврик, чтобы не повредить стол, на котором вы работаете и обязательно проверить исправность лезвия, при необходимости отрегулировать в соответствии с плотностью выбранного материала.

www.scraboo.ru

Портативный резак для бумаги + запасные лезвия

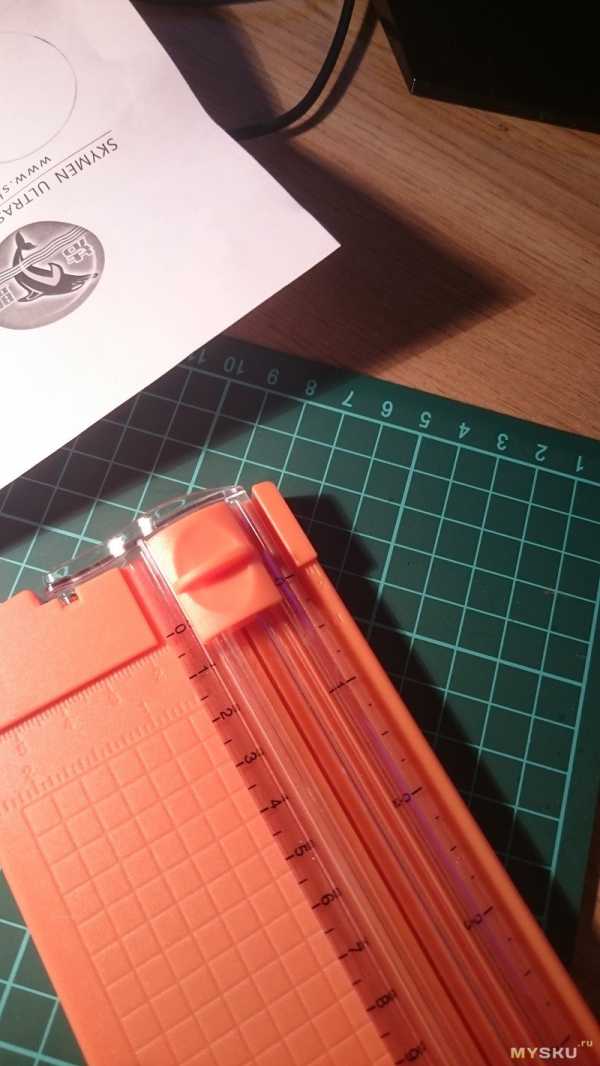

Представляю устройство для ровной резки бумаги и дополнительные лезвия к нему. В целом впечатления положительные. Под катом тесты измерения т.д. (много фоток)

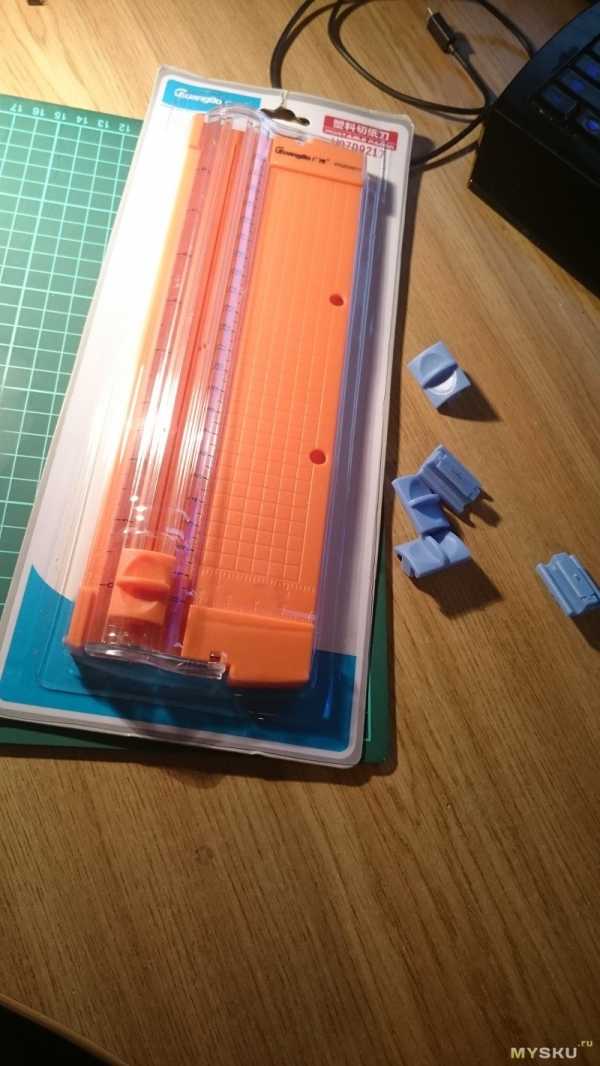

Пришло в двойном целлофановом пакете, удивительно что не сломалось. Внутри резак был в жесткой упаковке, дополнительные лезвия лежали рассыпухой. Дополнительные лезвия брались у того же продавца , там стоит неадекватная цена доставки, написал продавцу что мол всеравно устройство посылаешь… он обнулил доставку на лезвия.

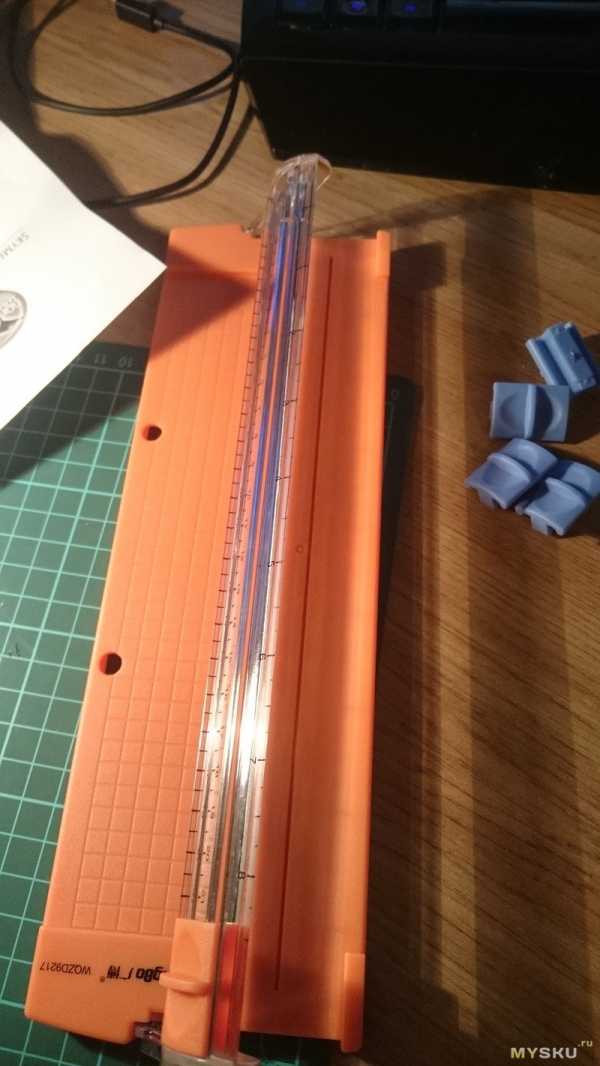

Рядом лежат сменные лезвия, прибор пришел оранжевый, а сменные лезвия голубые.

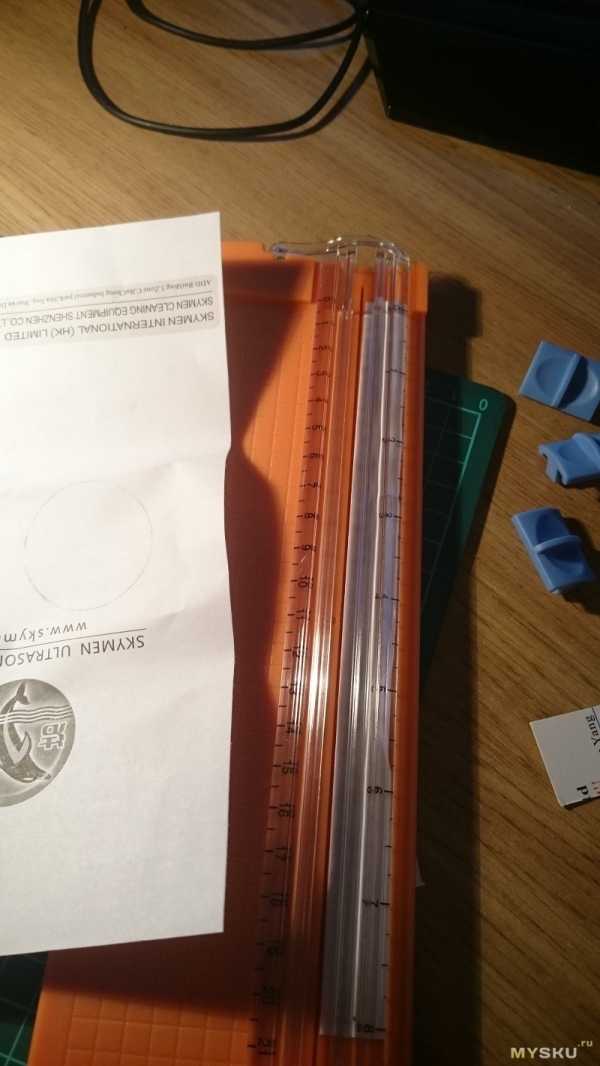

с обратной стороны инструкция, на китайском с английским дублем

Часто бывает, что нужно получить ровный рез бумаги, ножницами выходит не сильно хорошо. А канцелярский нож опасное дело, особенно для ребенка в 3-м классе. Поэтому, по случаю, заказал данное устройство.

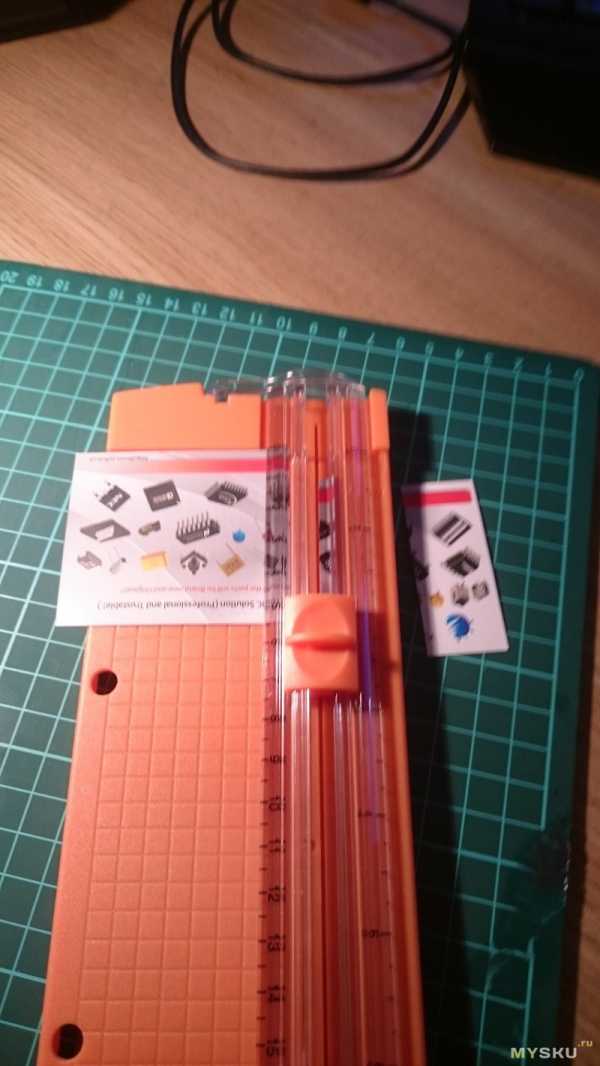

Забирал сразу несколько посылок, в одной из них было несколько визиток продавца, самое полезное от них — это тест данного устройства.

Картон режет хорошо, проблем нет, единственное обрезок засел под прижимной рамкой, благо она поднимается, и все извлекается.

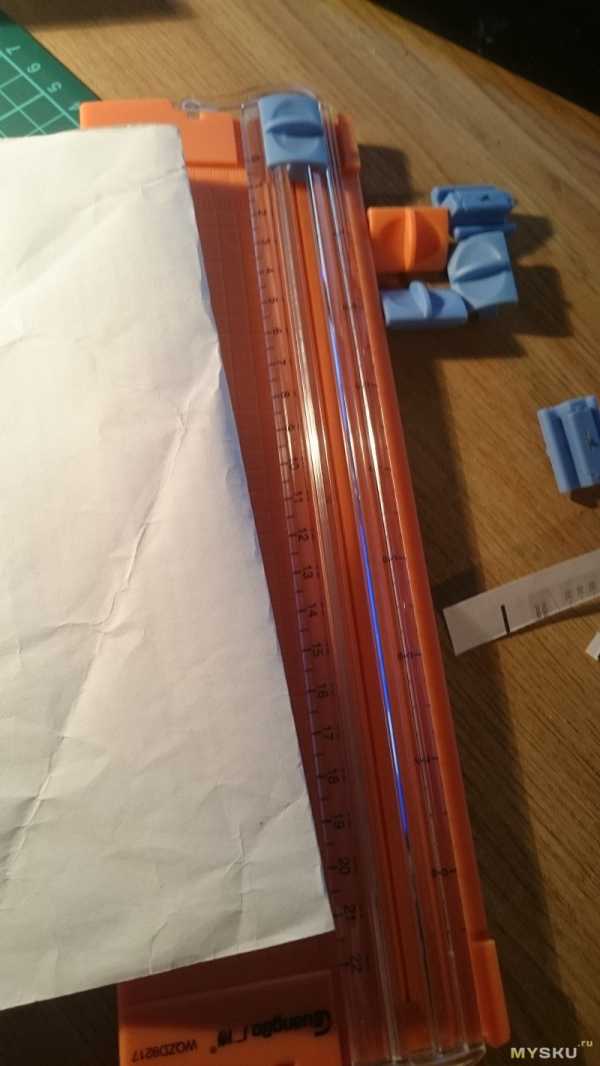

Попробуем иной предмет: мятую инструкцию из тонкой бумаги

прибор справился на отлично, рез ровный, закусов нигде нет.
Планка легко поднимается и обеспечивает быструю выемку отработанного материала:

Чтобы сменить лезвие достаточно сдвинуть его в крайнее положение и потянуть:

Запасное лезвие входит с усилием, а вытаскиваться вообще сильно не хотело (точность изготовления деталей явно не микроны), впрочем извлечение удалось

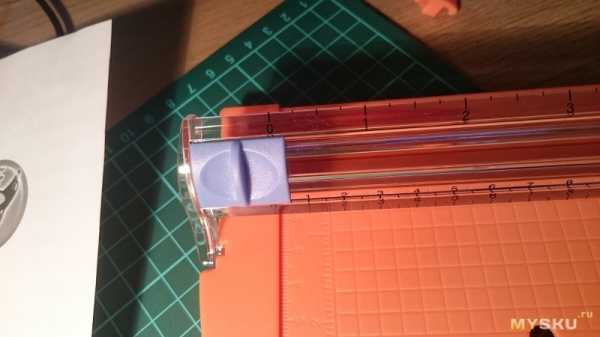

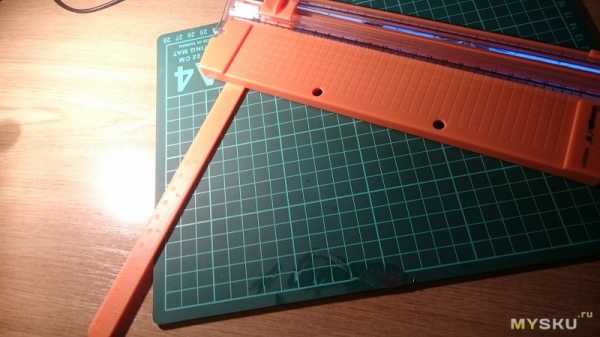

по горизонтальной оси нанесена разметка, видно ее не сильно хорошо, в отличии от разметки на прижимной планке (которая, на мой взгляд, гораздо менее важна).

листок a4 получится резать только поперек

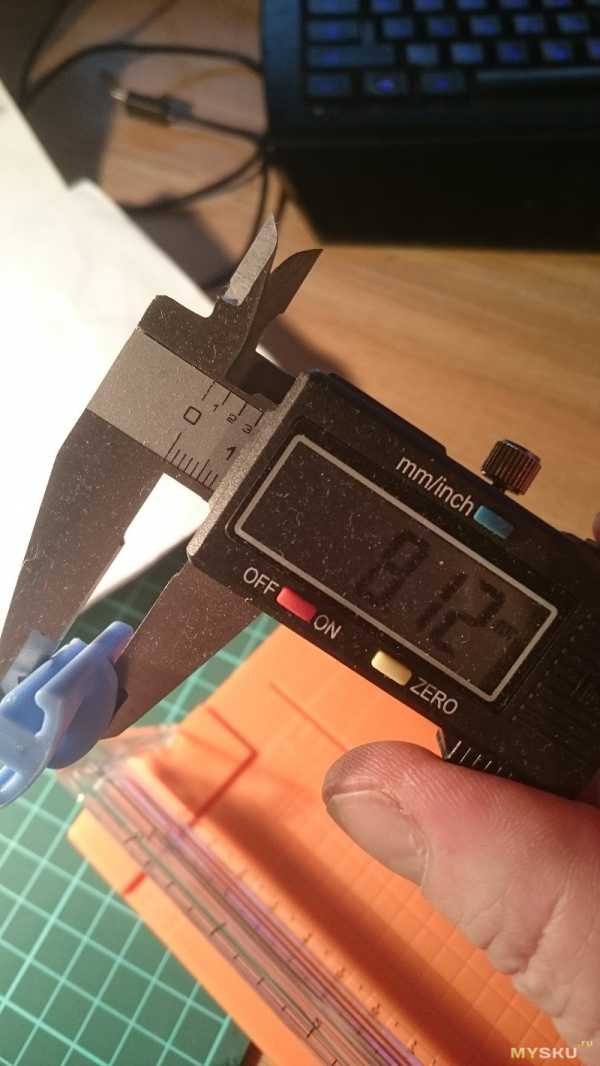

чтобы измерить потенциал толщины, используем штангенциркуль, поджимая лезвие измерим ширину резака вместе с лезвием

потом без лезвия

получаем 1.15 мм.

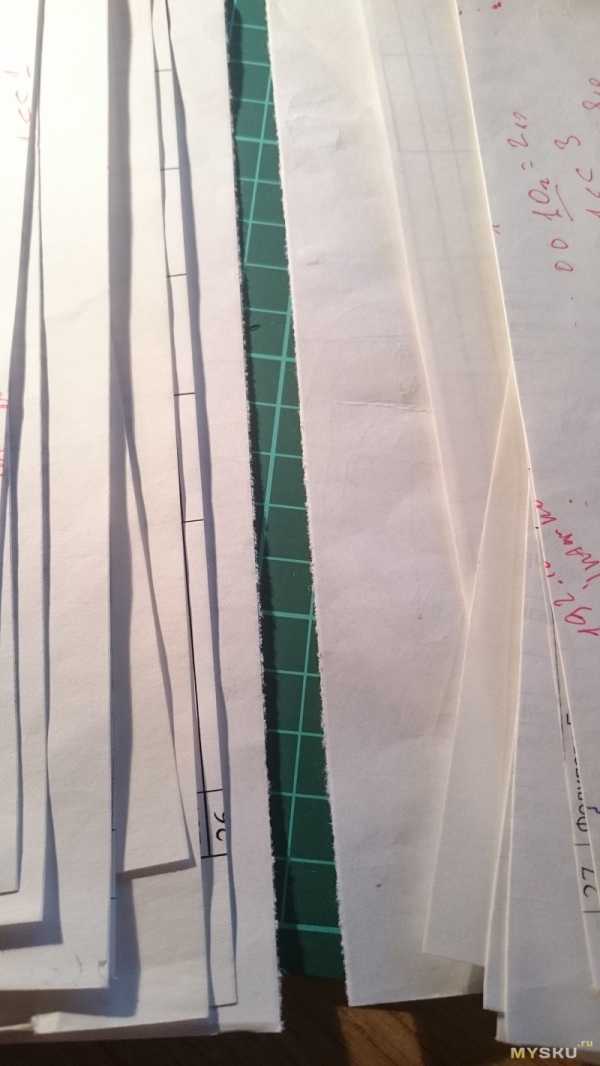

Пробуем на количество листов типовой офисной бумаги (толщина листа 0.09 мм), 10 листов уверенно режет:
у последнего рез уже не сильно ровный.
Запасное лезвие немного больше родного

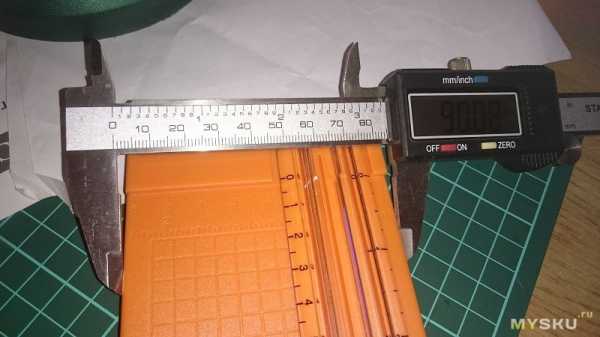

ширина устройства

снизу выдвигается дополнительная линейка, не уверен в ее необходимости


вес устройства

В целом впечатления положительные со своей задачей справляется (режет ровно, сравнительно компактен), запасные лезвия помогут в случае износа штатного.
Я бы поставил твердую 4 за само устройство.

P.S. Никто ничего не предоставлял, все покупалось за свои деньги

mysku.ru

Инструменты для резки бумаги | Скрапбукинг на scraboo.ru

Резак для бумаги — устройство для быстрого и ровного разрезания бумаги. Очень полезен при оформлении скрап-страничек и открыток. Резак позволяет так ровно разрезать лист бумаги, как не разрежут никакие ножницы.

По способу воздействия на нож резаки делятся на механические (ручные) и электрические. В свою очередь, ручные резаки бывают роликового, сабельного и гильотинного типов.

Роликовый резак (он же дисковый резак или триммерный) представляет собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свою очередь, состоит из заточенного металлического диска, заключенного в защитный кожух. При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак). Такой резак идеален для работы с небольшим объемом бумаги — до 10 листов, бывает разных размеров, самые распространенные — 22,5 х 12,5 см; 31 х 31 см; 20 х 46 см. Он  занимает мало места и обладает ценным качеством — способностью отрезать кромку шириной менее миллиметра, что позволяет вести работу с максимальной точностью. В роликовых резаках ножи не подвергаются вторичной заточке, хотя и называются самозатачивающимися. Просто через определенное время их надо поменять.

Сабельный резак называется из-за ножа, который похож на саблю. Сабельный резак наиболее мощный и используется для работы с большим объемом бумаги,однако точность у них остается в пределах 0,1 мм.  У сабельных резаков принцип работы несколько иной. Остро заточенный нож резака закреплен с одного края (во избежание травмы он закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. Нож в сабельном резаке можно затачивать, хотя эта процедура не так проста, как кажется на первый взгляд. Кроме того, пользоваться сабельным резаком куда сложнее, чем роликовым. Чтобы получить идеальный результат, придется постараться.

Гильотинный резак используется для обработки больших тиражей и прекрасно подходит крупным типографиям. Такой резак бывает ручной, полуавтоматический и автоматический. Его рабочий механизм (остро заточенный тяжелый нож резака) расположен на массивном столе и приводится в движение рычагом или электроприводом. Лезвие движется не только сверху вниз, но и наискось вдоль лини реза и способно «обрабатывать» внушительные пачки листов до 8 см.  При этом точность достигает долей миллиметра. Когда нож резака тупится, его снимают и подтачивают, а после нескольких заточек меняют.

Макетный нож используется для резки бумаги, заточки карандашей, а так же необходим для вырезания мелких деталей и сложных фигур.  Представляет собой тонкое сменное лезвие похожее на перо с защитным колпачком.   При работе с таким ножом необходимо иметь макетный коврик (картон, оргалит или фанеру), чтобы не повредить стол, на котором вы работаете.

Роликовые макетный нож позволяет быстро и без особых усилий разрезать бумагу, а так же сделать разнообразные фигурные разрезы специальными насадками.

Циркульный нож применяется для вырезания кругов диаметром от 10 мм до 150 мм. Идеально подходит для изготовления открыток и  круглых деталей для скрап-странички. Нож представляет собой ось с иглой и подвижную ножку на которой установлено лезвие, по средствам вращении которого вырезается окружность. Так же на подвижной ножке нанесена шкала, предназначенная для выбора диаметра вырезаемого круга. Работать  с циркульным ножом необходимо на макетном коврике. Перед резкой убедитесь, что все винты на циркуле закручены.

Фигурный резак легко вырезает любую фигуру по специальному трафарету, он не заменим при создании декоративных элементов для страничек и открыток. Некоторые модели фигурных резаков можно использовать без трафарета. При работе с таким резаком необходимо иметь макетный коврик, чтобы не повредить стол, на котором вы работаете и обязательно проверить исправность лезвия, при необходимости отрегулировать в соответствии с плотностью выбранного материала.

www.scraboo.ru

Самодельный резак для тайлов своими руками — Настольные игры: Nастольный Blog

У нас на форуме появилась статья от тов. bobah, который рассказывает как любителю пнп сделать резак для толстого картона в домашних условиях. Затраты на изготовление такого устройства минимальны, и всё, что требуется — это поход в магазин хозтоваров.

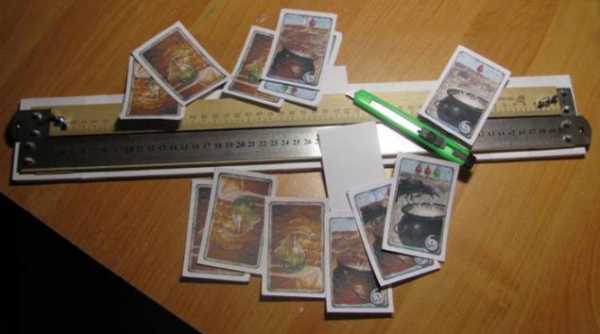

Предлагаю на суд общественности самодельный вариант «резака» для карт, тайлов, полей и т.д. Точнее, это даже не совсем резак, а скорее струбцина для надёжной фиксации и точной резки материалов обычным канцелярский ножом, чуть сложнее, но имхо гораздо удобнее пресловутой «линейки и макетного ножа». Позволяет точно резать практически любой ПнПшный материал: бумагу, самоклейку, картон. Подойдёт, наверное, и для пластиков, только вместо канцелярского ножа надо будет использовать скрайбер.

Вообще, идея старинная (может быть даже «баян», но что-то поиском не нашлась), подсмотрено у переплётчиков-любителей:

Чуть подробней опишу составные части «устройства» и процесс изготовления.

Основание: ровная, гладкая, хорошо оструганная доска. Например:  мебельный щит, ступенька, кусок толстой(>2см) вагонки или половой доски. В моём случае в качестве основания взята половина (40х20см) мебельного щита из хвойных пород толщиной примерно 2 см.

Прижимная планка: подойдут стальные или алюминиевые L- или П-образные профили или профильные трубки квадратного или прямоугольного сечения. Равносторонние уголки тоже подойдут, но там придётся срезать часть одной из сторон. Главное, чтобы планка была довольно жесткой, устойчивой к изгибу, и у неё был хорошо выраженный прямой угол между гранями с минимальной фаской или скруглением. У меня — два сложенных вместе L-образных уголка толщиной 2мм со сторонами 50мм и 20мм длиной ~40 см.

Крепёж: самый простой, бюджетный вариант — два мебельных винта с резьбой М8-М10, две шайбы с большим внешним диаметром и две гайки-барашка. Именно мебельные винты удобны тем, что они не будут выпадать и прокручиваться.

Может быть есть и более удобные варианты (например, что-то типа велосипедных винтов с зажимами-эксцентриками), которые позволят прижимать/отжимать планку одним движением, но они мне не попались.

Ножки: подойдут любые невысокие, нескользящие ножки.

Как видно, все «комплектующие» достаточно бюджетны (200-400 руб за всё) и легко находятся в магазинах типа ОБИ, Леруа-Мерлен и т.п. или на строительных рынках.

Процесс изготовления очень прост

Размечаем на заготовках прижимной планки и основания где будем сверлить отверстия под винты. Отверстия должны располагаться на расстоянии ~1/3-1/4 от края по узкой стороне основания, а расстояния между краями отверстий должны быть больше 30 см, т.е.  ~31-32 см, чтобы без проблем можно было зажать лист А4 или А3(по узкой стороне). На прижимной планке отверстия должны быть расположены так, чтобы гайка-барашек могла свободно прокручиваться. Диаметр отверстий должен соответствовать диаметру болтов — 8 мм для М8 или 10мм для М10. Проще всего просверлить по одному отверстию в основании и планке, скрепить их винтом, выровнять, разметить и просверлить второе отверстие.

Устанавливаем на нижней стороне основания ножки, вставляем винты и вдавливаем их в основание при помощи всё тех же шайб и гаек-барашков.


Устанавливаем прижимную планку. Всё!

Рекомендации по использованию:

  • Чтобы меньше тупить лезвие и не портить основание при резке лучше подкладывать «самовосстанавливающийся» коврик или кусок линолеума.

  • Режущая кромка лезвия и плоскость заготовки должны образовывать достаточно острый угол. При резке, указательным пальцем прижимайте  лезвие всей плоскостью к выступающей грани прижимной планки — это обеспечит точный, аккуратный и перпендикулярный плоскости заготовки разрез. Примерно так:

  • Не стремитесь разрезать всё за один проход (на толстых материалах это у вас скорее всего и не получится) — заготовка надёжно зафиксирована и вы гарантированно сделаете следующий разрез точно по предыдущему. Лучше даже наоборот, первые надрезы делать не слишком сильно, чтобы хорошо и точно наметить линию будущего разреза и уж потом «идти вглубь».

  • Старайтесь вести нож с одинаковым усилием и скоростью на всём протяжении разреза, не налегайте в начале и особенно в конце заготовки — можете вырвать кусок.

Вот вроде бы и всё, если есть какие-то вопросы, постараюсь на них ответить…

boardgamer.ru

Какой резак для бумаги выбрать? Какой резак лучше? Сабельные, роликовые и бегунковые резаки для скрапбукинга отзывы, обзор, комментарии.

имеют нож-бегунок в форме треугольника. Нож двигается по направляющей линейке и разрезает бумагу в обоих направлениях (и к себе и от себя). Под ножем на рабочей поверхности сделан желобок для беспрепятственного движения лезвия. Лидером по производству таких резаков является фирма Fiskars.



2. Дисковые (роликовые, круговые) резаки имеют нож в форме диска, который расположен в касете. Нож вращается по  резиновой планке (напоминает узенький резиновый коврик для резки), которую нужно переворачивать или менять по мере износа.

    (+) плюсы:

  • лезвие можно заменить на декоративное (волна, перфорация) и создавать декоративные края
  • удобны для резки сразу нескольких листов или толстой бумаги

    (-) минусы:

  • нельзя сделать окошко или прорезь. Такой резак режет от края до края листа
  • не видно линию разреза во время работы.
3. Гильотинные и сабельные резаки работают по одному и тому же принципу. Гильотинные резаки  очень большие по размеру и используются в промышленным масштабах, поэтому му не будем на них останавливаться.
В домашних условиях применяют сабельные резаки: нож по принципу сабли опускается на основание резака и одновременно разрубает всю стопку бумаги, которая на нем лежит. Самый удобный сабельный резак, изготовленный специально для скрап-индустрии — это резак от Martha Stewart

    (+) плюсы:

  • идеально прямая линия разреза. В бегунковых или дисковых резаках нож может расшататься и отклоняться от оси на несколько миллиметров.
  • режет большую стопку листов одним движением руки. Может разрезать такие материалы, как пивной картон.
  • самые надежные и долговечные из всех видов резаков

    (-) минусы:

  • лезвие нельзя заменить (но оно очень долго остается острым даже при ежедневном использовании резака)
  • нельзя сделать декоративные разрезы (волна, перфорация и тд).
  • нельзя сделать окошко или прорезь в середине листа

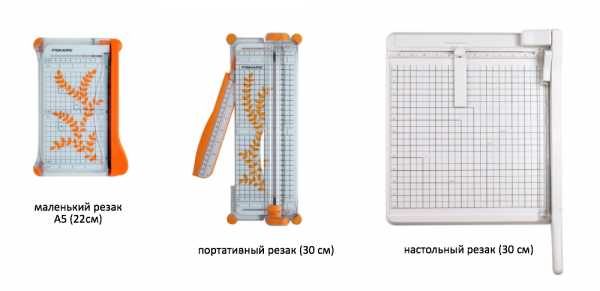

    По размеру

    все резаки делят на

    1. Маленькие (формат А5)

    2. Портативные

    3. Настольные


    1. Маленький резак формата А5 подходит для изготовения открыток, карточек, пригласительных, блокнотов или для разреза фотографий. Он не занимает много места, компактный и удобный. Но таким резаком можно разрезать бумагу только шириной до 22 см. Для разреза формата А4   или скрап-бумаги он не подходит.

    2. Портативные резаки длинные по стороне разреза (до 30-35 см), но маленькие по ширине (обычно до 15 см). Это удобно для хранения резака — он не занимает много места, его можно легко взять с собой в отпуск или на мастер-класс. Портативным резаком можно резать бумагу больших форматов, для этого по короткой стороне всегда предусмотрена выдвигающаяся линейка. По этой линейке вы всегда точно отмерите и отрежете бумагу на нужном расстоянии от края.

    3. Настольные резаки большие и в длину и в ширину. Они самые удобные в работе — очень устойчивые, можно целиком положить большой лист бумаги на рабочую поверхность, но занимают много места. Такие резаки подходят для мастеров, которые непрерывно используют резак в своей работе.


    Все эти резаки вы можете приобрести в нашем магазине Скрапикофф.

    Пишите комментарии, делитесь мнениями и отзывами о работе с этими инструментами!

    scrapikoff.blogspot.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
