Сабельный резак для бумаги и других материалов — ОчУмелые ручки
Резаки для бумаги делятся на три основных типа: роликовый, гильотинный и сабельный. Именно изготовление резака последнего типа мы и рассмотрим в этом материале.
Инструменты и материалы:
-Доски;
-Металлический уголок;
-Старая ножовка;
-Фанера;
-Емкость;
-Вода;
-Лимонная кислота;
-Щетка;
-Рулетка;
-Карандаш;
-Ножовка;
-Тиски;
-Дрель;
-Отвертка;
-Крепеж;
-Фрезерный станок;
-Ручной фрезер;
-Столярный клей;
-УШМ;
-Отрезной диск;
-Лепестковый диск;
-Струбцины;
-Ленточно-шлифовальный станок;
-Заточный станок;
-Металлическая линейка;
-Стамеска;
-Ножовка по металлу;
-Алюминиевый профиль;
-Деревянная линейка;
-Угольник;
-Канцелярский нож;
-Выжигатель по дереву или паяльник;
-Транспортир;
-Лак мебельный;
-Ветошь;
-Коронки по дереву;
-Сверлильный станок;
-Резина;
-Олифа;
Шаг первый: очистка металлических деталей
В своей самоделке мастер использует несколько старых металлических деталей покрытых ржавчиной. Для очистки деталей, он помещает их в емкость, заливает водой и размешивает в воде лимонную кислоту. Через несколько дней кислота разъест ржавчину и детали нужно будет очистить щеткой и промыть.
Шаг второй: рамка

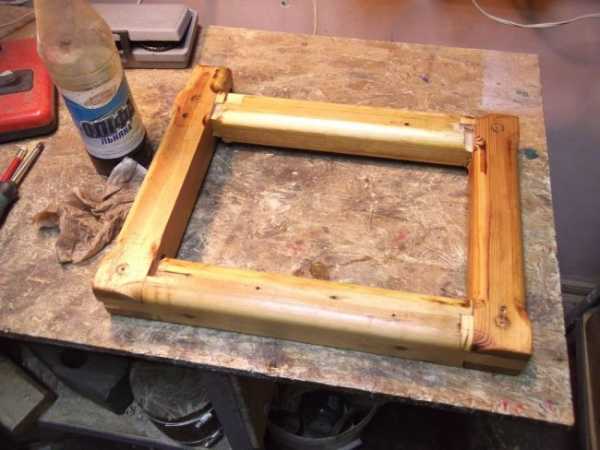

Рама изготовлена из четырех брусков. Размер рамки больше формата А4. Один брусок выступает за рамку, на нем будет закреплен нож. Соединяется бруски способом паз-шип и фиксируются столярным клеем и шурупами. Соединения паз-шип сделаны с помощью фрезерного станка.
Обработал углы и отшлифовал рамку.
Покрыл олифой.
Шаг третий: рабочий стол
Фанера прикручена и мастер фрезерует край рабочего стола.
На выступающую часть рамки наклеивает накладку из фанеры.
Шаг четвертый: контрнож
Контрнож мастер сделал уголка. В рабочем сделал паз по ширине и толщине уголка.
Сам уголок был очищен от ржавчины, раковин, просверлены крепежные отверстия. В идеале, нож и контрнож должны быть сделаны из металла одной марки, но мастер не часто пользуется резаком и для его целей хватит и уголка.
Еще важно, чтобы угол контрножа был ровный.
Шаг пятый: нож

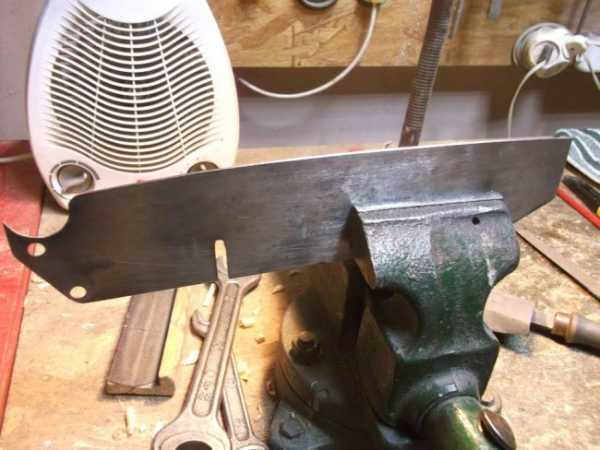

Лезвия ножа мастер изготовил из полотна ножовки. Отрезал часть с зубцами, отшлифовал полотно.
С противоположной от лезвия стороны делает три продольных выреза. Благодаря им можно будет регулировать вылет лезвия.

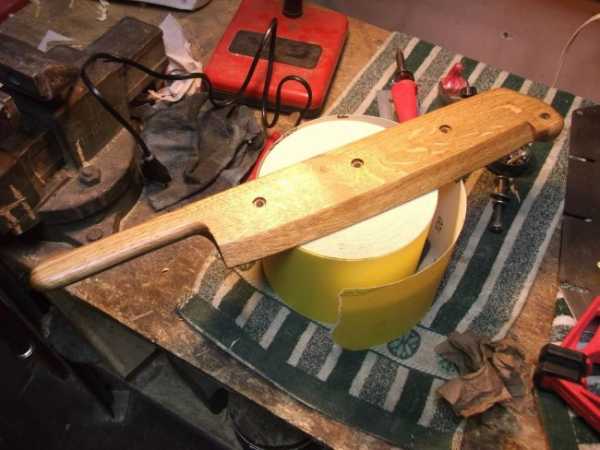

Держатель лезвия изготовлен из дубовой доски. В нижней части сделан срез на всю длину ножа.
Теперь нужно закрепить нож на держателе. Размечает крепежные отверстия.
Сверлит отверстия. Предварительно прикручивает нож к держателю.
В уголке и выступающей части рамки сверлит отверстия для крепежного болта.
Шаг шестой: упор и измерительная линейка
Упор изготовлен из алюминиевого профиля, в качестве измерительной линейки используется обычная деревянная линейка.
В профиле были просверлены крепежные отверстия.
На рабочем столе была нанесена разметка по ширине линейки.
Фрезой и стамеской был выбран паз под линейку.
Шлифует поверхность рабочего стола.
Совмещает кромку контрножа и 0 линейки. Отрезает выступающую часть.
Линейка будет крепится на два шурупа.
Упор нужно закрепить под прямым углом к контрножу.
Шаг седьмой: разметка
Разметку мастер наносит в двух координатах. Одна, от контрножа вдоль рабочего стола, с шагом в 1 сантиметр, вторая от угла измерительная линейка — упор — контрнож, с шагом в 15 градусов.

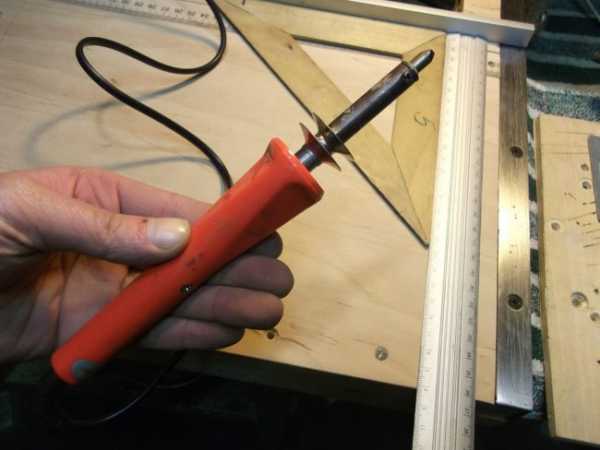

После разметки выжигает линии выжигателем и паяльником.
Шаг восьмой: защитное покрытие
Для защиты рабочего стола покрывает его мебельным лаком.
Шаг девятый: ножки

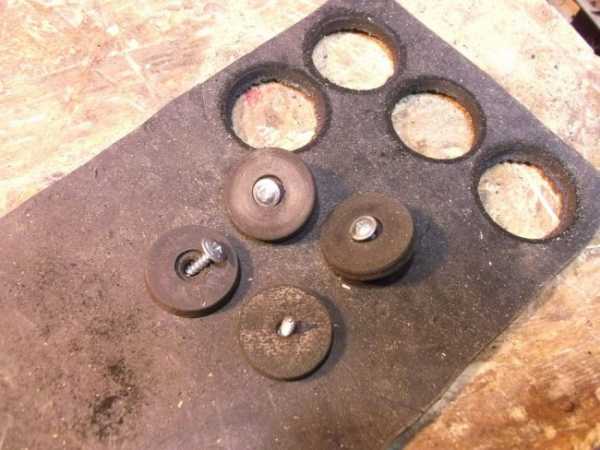

Ножки мастер изготовил из резины. Просверлил в резине отверстия и вырезал коронкой по дереву. Отшлифовал.
Прикрутил ножки к раме.
Шаг десятый: доработка ножа
Затачивает режущею кромку ножа.
Делает небольшой полукруглый пропил для упорного болта.
Покрывает ручку лаком.
[medium]https://usamodelkina.ru/uploads/posts/2019-02/155012 7343_1-151.jpg[/medium]
Прикручивает нож к основанию.
Вкручивает в основание упорный болт.

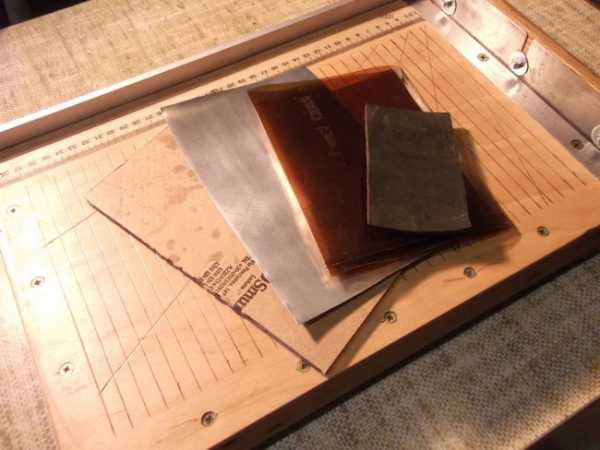

На следующем фото результаты тестирования резака. Представлены следующие материалы: бумага, гофрокартон, пластиковая бутылка, алюминиевая банка и резина.
delomastera.info
идеальный помощник для людей многих профессий
Резак для бумаги: идеальный помощник для людей многих профессий
Бытует устоявшееся мнение о том, что резак для бумаги http://printmatik.ru/category/716/ используется только лишь офисными сотрудниками и строителями. На самом деле это в корне неверно, так как огромное количество людей остается без возможности приобретения данного инструмента. Вернее, они покупают обычные канцелярские ножи с выдвижным лезвием. В частности, это относится к следующим категориям специалистов и населения:
- Школьники. Основная часть старшеклассников, которые учатся в школах с углубленным изучением таких предметов, как: физика, химия, биология, история – не понаслышке знают о том, как быстро выходит из строя обычный нож для бумаги, купленный в ближайшем канцелярском магазине.
- Домохозяйки, особенно те, которые находятся в отпуске по уходу за ребенком до 6 лет. Малышам нужно помогать развивать мелкую моторику, а что сделает это лучше, чем наклеивание аппликаций из цветной бумаги? Только ножницы в этом плохие помощники, а обычные резаки для бумаги быстро выходят из строя.
- Все специалисты, в работе которых присутствует распечатка документов на принтере, любая другая работа с бумагой. На самом деле это очень значительное количество людей, так как практически всем нам приходится иметь дело с документами или бумажной (картонной) упаковкой. Без данного инструмента, конечно, обойтись можно, только зачем усложнять свою жизнь, если с ним можно сделать все намного быстрее и проще?
Как правильно пользоваться резаком для бумаги?
Изделия данного типа бывают нескольких категорий, в зависимости от условий и интенсивности эксплуатации: бытовые, профессиональные, комбинированные. Однако использование любого из них должно производиться согласно следующему алгоритму:
- Снимите защитный колпачок.
- Выдвиньте лезвие на одно деление таким образом, чтобы начало кромки между ними практически не было видно.
- Проведение резки можно делать двумя способами. Первый, вдоль намеченных карандашом или ручкой линий. Второй, по линии сгиба. Если вы выбираете последний вариант, то не нужно засовывать лезвие между листами бумаги. Это приведет к образованию некрасивых загнутых краев с этой стороны. Проводить ножом следует вдоль кромки по двум листам одновременно.
- В целях безопасности придерживать бумагу руками не рекомендуется. Лучше воспользоваться металлической линейкой или длинным строительным уровнем, если речь идет о листах формата «А1» или «А2».
nvph.ru
Выбираем резак для бумаги
Всем привет! Сегодня я напишу про мега полезную вещь, которая не только сэкономила мне кучу времени, но еще и позволила создавать красивые и креативные вещи. Итак, встречайте — резак для бумаги.
Резак бумаги — это устройство, позволяющее быстро и качественно произвести резку бумаги (картона, фотобумаги, других материалов на бумажной основе).
Изначально данное устройство применялось в основном в полиграфическом производстве, сейчас же получило широкое распространение и в быту.
Виды резаков бумаги
Вообще различных видов и конструктивов резаков для бумаги бесчисленное множество. Есть и автоматические, и со сменными режущими элементами, и с авто подачей, с дополнительными приспособлениями и т.д. Всех — не перечислить… Остановлюсь на основных типах.

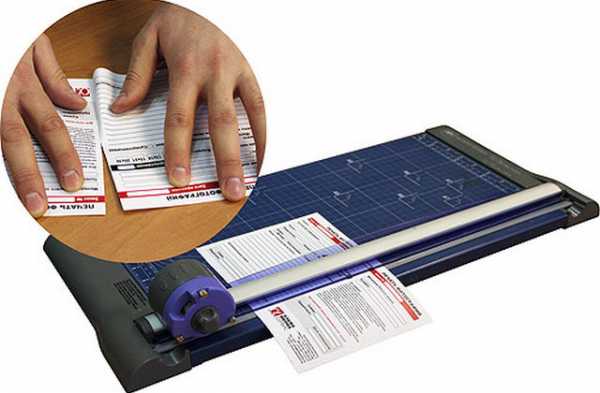

Роликовый (дисковый) — рассчитанный на небольшие объемы он способен обеспечить высокую точность резки. Применяется там, где качество стоит на первом месте.
Сабельный (сабля) — имеет гораздо бóльшую производительность, чем дисковый, поэтому рассчитан на серьезные объемы работы. Но при этом срез менее ровный. Используется там, где упор делается на количество.

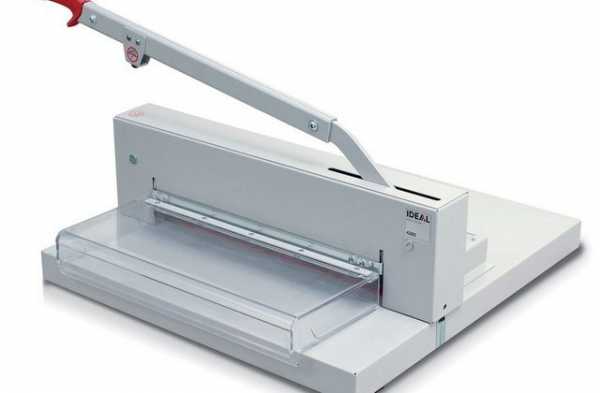

Гильотинный (гильотина) — позволяет делать ровные и точные края, при этом обрабатывает большие объемы. Используется в основном в полиграфическом производстве.
Подробнее давайте рассмотрим дисковый резак Rexel SmartCutTM A425pro, так как именно он — мой незаменимый помощник ))

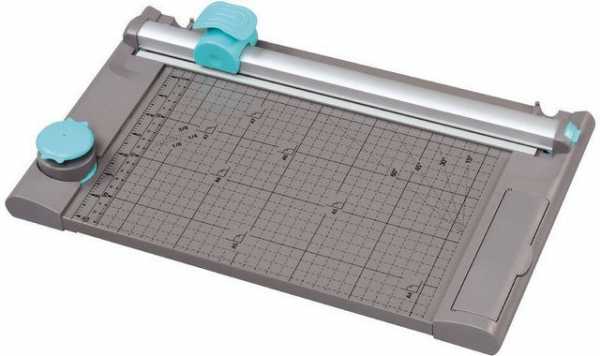

Дисковый резак Rexel A425pro
Этот резак я покупал не для больших объемов резки, а для творческой работы, и чтобы точность резки была высокой. Данные условия выполняются благодаря многофункциональному режущему механизму. Он имеет четыре режима: резка, фигурная резка (срез получается волнообразный), перфорация (пробивает полоски через определенное расстояние для последующего удобного отрыва бумаги), биговка (продавливает бороздку для последующего легкого сгибания).
Возможность фигурного реза позволяет сделать открытки, листовки, либо визитки с волнистым краем:
Используя перфорацию можно, к примеру, изготовить билеты или купоны с отрывной частью:
У меня резак для формата бумаги А4. Это самый распространенный в офисной работе формат — 297*210 мм. Думаю, что и для дома тоже. Устройства формата А3 и более — достаточно большие в габаритах и более дорогие.Естественно, когда речь идет о больших тиражах, лучше воспользоваться услугами полиграфии. Будет быстрее и дешевле. А вот для экспериментальных образцов и маленьких объемов — самое то!
Я, используя вышеперечисленные возможности, делал красивые календарики, поздравительные открытки, отрывные купоны на скидку. Даже фотографии обрезал по краю фигурно и вставлял в рамку — получалось гораздо красивее обычного варианта! Такие сувениры всегда эксклюзивны и принимаются с восторгом не только в кругах близких людей, но и в бизнес среде. Поэтому считаю такую вещицу обязательной к наличию на вооружении предпринимателя.
