Реверсивный трехфазный пускатель: подключение и запуск, настройка реверса

Содержание

подключение и запуск, настройка реверса

Для пуска, остановки моторов, управления рабочими процессами, совершаемыми электродвигателями, применяются магнитные пускатели – аппараты, конструктивное исполнение которых позволяет включать и отключать электроцепи с протекающим значительным током.

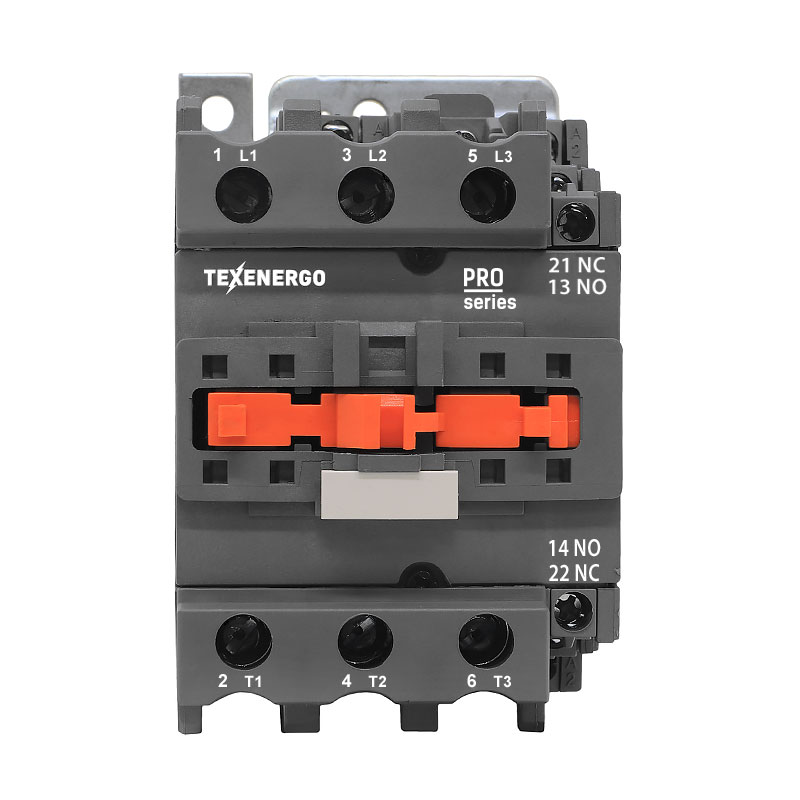

Магнитные пускатели

Как устроен магнитный пускатель

Контакторы, как и пускатели, замыкают и размыкают электроцепи, но в устройстве аппаратов имеются различия. Контактор служит в качестве основного компонента магнитного пускателя. Он обладает тремя полюсами. Кроме него устройство содержит защитную часть и пост с кнопками для ручного управления.

Закрытие контактов пускателя обеспечивается электромагнитом. В нормальном состоянии контакты разомкнуты, а при протекании тока через катушку происходит притяжение якоря и замыкание силовой контактной группы.

Устройство магнитного пускателя

Назначение отдельных элементов:

  1. Кнопочный узел. Обычный пускатель оснащен двумя кнопками: пуска и останова. Реверсивный аппарат имеет три. Третья служит для того, чтобы произвести запуск электромотора с обратным направлением вращения. Иногда электроаппарат оснащается сигнальными лампами. С помощью кнопок осуществляется активация контактора;
  2. Для выполнения других операций могут служить вспомогательные нормально закрытые или открытые контакты;
  3. Управляющий электромагнит. Напряжение на нем может быть идентичным напряжению на силовых контактах. Иногда цепи электромагнита питаются от 220 В переменного тока. Когда катушка активирована, в результате возникновения магнитной связи происходит притяжение якоря, и силовые контакты включаются. Ток течет к двигателю или другой нагрузке. При обесточивании электромагнита пружина заставляет контакты размыкаться, отключая электромотор;
  4. Тепловое реле. Служит для защиты двигателя от повреждений в случае короткого замыкания или перегрева, связанного с перегрузкой. Обычно это биметаллическая пластина, которая, изгибаясь при нагревании, размыкает электроцепь, снимая питание с электромагнита.

Подключение обычного пускателя

Подключение обычного пускателя

На электросхеме подключения магнитного пускателя обозначены:

  • QF1 – автомат для подачи питания на аппарат;
  • КМ – катушка электромагнита;
  • КМ1 и КМ1.1 – контакты катушки;
  • кнопки пуска и останова;
  • М – асинхронный электромотор.

Этапы работы схемы:

  1. Включением QF1 и затем пусковой кнопки подается напряжение на КМ;
  2. Электромагнит включает свои силовые контакты КМ1, подавая питающее напряжение на электромотор;
  3. Одновременно включается вспомогательный контакт КМ1.1, который производит блокировку пусковой кнопки, позволяя току течь и при ее отпускании;
  4. Для останова электромотора достаточно нажать на соответствующую кнопку, разрывающую питающую цепь электромагнита, якорь которого пружины возвращают на место, и силовые контакты КМ1 также отключаются.

Включением вспомогательного контакта КМ1. 1 выполняется нулевая защита электромотора. При пропадании питания питающей сети или резком снижении напряжения до 0,6 Uн силовые и вспомогательный контакты электромагнита отключатся.

Важно!

Когда электропитание восстановится, запуск электромотора не состоится без повторного нажатия пусковой кнопки. Если используются другие коммутационные аппараты, например, рубильник, то произойдет самопроизвольный запуск мотора, что может спровоцировать аварийную ситуацию.

Подключение реверсивного пускателя

Для выполнения обратного вращения электромотора применяется схема реверс. В конструкцию реверсивного магнитного пускателя добавляются еще один пускатель с тремя полюсами и кнопка для запуска обратного вращения.

Подключение реверсивного пускателя

Основные принципы работы схемы реверсивного пускателя:

  • двигательный реверс осуществляется при включении двух фаз наоборот;
  • должно быть выполнено схемное блокирование для недопущения одновременного подключения обеих силовых контактных групп во избежание короткого замыкания.

Поэтапная работа схемы:

  1. При подключении автомата QF производится подача напряжения на схему;
  2. Нажимается копка прямого запуска. Электромагнит КМ1 получает напряжение, и включается его силовая контактная группа. Одновременно дополнительный контакт КМ1.1 шунтирует пусковую кнопку, а другой контакт КМ1.2, будучи в нормальном состоянии замкнутым, отключается, разрывая питающую электроцепь контактора КМ1. Электромотор вращается в прямом направлении;

Важно! Запуск реверсивного вращения невозможен без останова двигателя.

  1. Нажатием остановочной кнопки разрывается общая питающая цепь обоих электромагнитов, и пружины разъединяют силовые контакты КМ1. Мотор останавливается;
  2. Теперь можно задействовать кнопку реверсивного пуска. Она подает питание на второй электромагнит КМ2. Включаются силовая контактная группа КМ2, а также дополнительные контакты. При этом КМ2.1 осуществляет блокирование кнопки реверсного вращения, а КМ2. 2 разъединяет питающую электроцепь КМ1.

Важно! Чтобы схема работала безошибочно, надо обеспечить размыкание силовой контактной группы КМ1 не позднее, чем замкнутся дополнительные контакты КМ1.2 в питающей электроцепи КМ2. Для этого производят механическое регулирование контактов по якорному ходу.

В некоторых схемах пускателей выполняется двойное блокирование. Иногда дополнительно используется механическое блокирование с помощью перекидывающегося рычага.

Особенности подключения силовых контактов

Из схемы реверсивного магнитного пускателя видно, что фаза А силовых контактов обоих пускателей соединяется без изменений. А две другие фазы перевернуты наоборот. Фаза В подсоединена к фазе С, а фаза С – к фазе В. В результате на электромоторе меняется чередование фаз, и он вращается в обратном направлении.

Соединение контактов реверсивного пускателя

Подсоединение пускателя:

  1. Фаза А питающего напряжения подсоединяется к крайнему слева входному контакту первого пускателя и затем к аналогичному контакту второго;
  2. Выход этого контакта от первого пускателя соединяется с аналогичным выходом первого и далее идет к электромотору;
  3. Фаза В питающего напряжения подключается к среднему контакту первого пускателя, а далее соединяется с крайним правым контактом второго;
  4. Выход данного контакта от второго пускателя подключается к крайнему правому выходу первого пускателя.
    Таким образом, фаза В питания занимает место С-фазы;
  5. C-фаза питания подводится к крайнему правому входному контакту первого пускателя, затем соединяется со средним входным контактом второго пускателя;
  6. Средний выходной контакт второго пускателя надо соединить со средним выходным контактом второго пускателя, и С-фаза на двигатель поступит вместо В-фазы.

Как правильно установить магнитный пускатель

Корректная схема подключения – главное, но не единственное условие стабильной и безопасной работы оборудования. Необходимо обеспечить правильную эксплуатацию аппаратов.

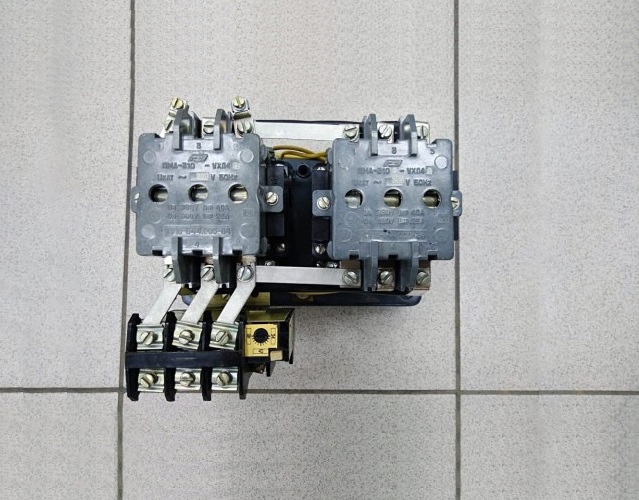

Реверсивный магнитный пускатель

  1. Для монтажа магнитных пускателей должны использоваться места с минимальной вибрацией и сотрясениями. Следует учитывать, что большие пусковые токи вызывают вибрацию электромоторов;
  2. Для исключения ложного срабатывания термореле необходимо устанавливать электроаппараты вдали от источников сильного нагрева;
  3. Монтаж производится на вертикальном основании, которое должно быть ровным и не допускать смещений в разные стороны;
  4. Зачищенным концам подсоединяемого проводника придается кольцевая форма, так как в противном случае зажимные шайбы смогут перекоситься.

Важно! Накануне первого пуска производится тщательная проверка самого магнитного пускателя, свободы перемещения его подвижных элементов. Смазка подвижных компонентов, как и контактов, не разрешается.

Возможные дефекты магнитных пускателей и их причины:

  1. Сильный нагрев аппарата. Причинами могут быть межвитковое замыкание в катушке (в этом случае она подлежит замене), повышенное напряжение, нарушение плотного соприкосновения контактов;
  2. Гудение. Происходит, когда якорь прилегает не плотно. Причины кроются в попадании грязи, пониженном сетевом напряжении, нарушении подвижности компонентов.

Периодические осмотры и обнаружение дефектов являются гарантией, что не произойдет серьезных поломок, которые отразятся на работе подсоединяемого оборудования. Для этого производятся своевременная чистка аппаратов, регулирование контактов, проверка состояния катушки и якоря, измерение сопротивления изоляции.

Видео

Оцените статью:

Реверсивный магнитный пускатель - особенности подключения и принцип работы

В современном мире всё более популярным становится использование разнообразного дополнительного оборудования обеспечивающего дистанционное управление самыми разными аппаратами. Среди них весьма востребован реверсивный магнитный пускатель, который осуществляет удаленное управление трехфазными асинхронными электродвигателями, при этом есть возможность произвести как их пуск, так и торможение. Кроме того при помощи реверсивного магнитного пускателя доступно управление любым потребителем питания (освещением, охлаждением, обогревом и т.д.).


Конструктивно реверсивный магнитный пускатель состоит из следующих элементов:


1. Контактор.
2. Тепловое реле.
3. Кожух.
4. Инструменты управления.



Принцип работы реверсивного магнитного пускателя



Подключение реверсивного магнитного пускателя и его работа происходит следующим образом. После осуществления команды "пуск" на панели управления устройства электрическая цепь замыкается, вследствие чего ток подаётся на катушку. В это время механическая блокирующая система срабатывает, подобным образом блокируются незадействованные контакты. Так как контакты кнопки тоже оказываются заблокированными, подобное действие позволяет не удерживать кнопку, а спокойно отпустить её. Вторая кнопка реверсивного магнитного пускателя, параллельно с запуском устройства, размыкает цепь, таким образом, её активация не даст никакого результата.





Для осуществления реверса необходимо активировать кнопку "стоп", нажатие которой обесточит обе катушки реверсивного магнитного пускателя, тем самым остановив функциональные операции оборудования. При таком действии все блокирующие устройства займут изначальное положение. Подобная последовательность позволяет активировать реверсивный магнитный пускатель вновь, без каких либо дополнительных действий. При выборе команды "пуск" произойдут вышеописанные действия, однако при этом будет использована вторая катушка, а первая окажется заблокированной.


Наиболее совершенный и безопасный реверсивный магнитный пускатель оснащен дополнительными блокировочными системными механизмами. Размещаются данные приспособления для блокирования рабочего момента, как правило, внутри кожуха (непосредственно под панелью управления) и предназначены для того чтобы не допустить срабатывания сразу обеих катушек. Согласно схеме реверсивного магнитного пускателя, если он снабжен электрической блокирующей системой, то использование механических блокировок вовсе необязательно.





Осуществление реверса происходит через полную остановку двигателя. Другими словами, при срабатывании реверсивного магнитного пускателя двигатель замедляется, после чего следует полная остановка, а затем осуществляется вращение в другую сторону. Однако при этом необходимо совпадение мощностей двигателя и реверсивного магнитного пускателя. Только при осуществлении данного процесса, реверс будет осуществлён правильно.







Если же остановка и реверс двигателя производится противовключением, то мощность оборудования должна быть значительно ниже максимально допустимой мощности реверсивного магнитного пускателя. Наиболее часто двигатель уступает по мощности пускателю в 1,5-2 раза. Во многом разница мощностей зависит от качества контактов магнитного пускателя, а точнее их износостойкости при работе в данных условиях.


Данный режим должен проходить без применения механических систем блокировки. Однако безопасность работы реверсивного магнитного пускателя в обязательном порядке должна обеспечиваться применением электрических систем блокировки. В целом же реверсивные магнитные пускатели являются технологичным и безопасным методом удалённого управления асинхронными электродвигателями.

Схема подключения реверсивного магнитного пускателя

Здравствуйте, уважаемые читатели сайта sesaga. ru. Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя, которая обеспечивает реверс вращения эл. двигателя.

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3, магнитного пускателя КМ2, и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2, взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2.

Для удобства понимания схемы, цепи управления и силовые контакты пускателей раскрашены в разные цвета. А чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателей не указываются. Ну а если возникнут вопросы или сомнения, прочитайте еще раз предыдущую часть статьи о подключении магнитного пускателя.

1. Исходное состояние схемы.

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3, вспомогательный контакт 13НО пускателей КМ1 и КМ2, и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

2. Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват, а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.

Здесь же, нормально-замкнутый контакт КМ1.2, расположенный в цепи питания катушки пускателя КМ2, размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1. Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

3. Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2.

Но прежде чем нажать кнопку «Вправо» и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп» остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя КМ2, пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2, расположенный в цепи питания пускателя КМ1, разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2.

4. Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

Обвязка силовых контактов пускателя КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1, фаза «В» на обмотку №2, и фаза «С» на обмотку №3. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3, а фаза «С» через крайний левый подается на обмотку №2. Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2. С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1, и тем самым, встает на место фазы «С». И теперь на обмотку №3, при включении пускателя КМ2 будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2. С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1, и тем самым, встает на место фазы «В». Теперь на обмотку №2, при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

5. Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок.
И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1. Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

6. Заключение.

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!

Схема подключения реверсивного пускателя (видео, фото)

Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

Любой магнитный пускатель состоит из следующих основных частей:

  • Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря,
  • Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса,
  • Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления,
  • Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

  1. Подключение к сети с напряжением 220 В,
  2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

  1. Блокирующие или блок-контакты,
  2. Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
  3. Контакты тепловой или токовой защиты (релейные элементы),
  4. Силовые контакты пускателей.

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

  • МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
  • Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
  • М – электродвигатель.

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.

Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.

Вид и функционирование реверсивной схемы на 380 В

Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков). Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.

Вид реверсивной схемы на 380 В

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.

Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.

принцип работы и устройство, как подключить, схема магнитного контактора

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».

Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.

Пускатели, в схему которых включены тепловые реле, охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.

Конструкция и функционирование прибора

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.

Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.

Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.

Вариантов исполнения четыре:

  • открытый;
  • защищенный;
  • пылеводозащищенный;
  • пылебрызгонепроницаемый.

Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.

При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.

Состоит МП из следующих основных узлов:

  • сердечника;
  • электромагнитной катушки;
  • якоря;
  • каркаса;
  • механических датчиков работы;
  • групп контакторов — центральной и дополнительной.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

По сути, это реле, но отключающее гораздо больший ток. Поскольку электромагниты у этого устройства довольно мощные, оно отличается большой скоростью срабатывания.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 – 660 В. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины.

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.

В случае отключения питания МП электромагнитное поле исчезает. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху. Как следствие, расходятся контакты, и пропадает питание на нагрузку.

Некоторые модели пускателей оснащены ограничителями перенапряжений, которые применяют в полупроводниковых управляющих системах.

Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения.

Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными. Посредством первых подключается нагрузка, а вторые предохраняют от неправильных действий при подключении.

Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно поступает питание. Вывод из рабочего состояния происходит только после срабатывания пускателя.

На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Нормально замкнутые отличаются тем, что на нагрузку постоянно поступает питание, а отсоединение наступает исключительно после срабатывания пускателя. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено.

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее – переходите по ссылке.

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях. Такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными функциями, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования. Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали. В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место. В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными. Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем. Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Управление реверсивным магнитным пускателем осуществляется при помощи блокировочных контактов нормально-замкнутого типа. Их основная функция заключается в предотвращении одновременного включения обеих контактных групп – реверсивной и обычной. В противном случае может произойти межфазное замыкание. Для этой же цели некоторые модели выпускаются с механической блокировкой. Поочередный запуск контакторов обеспечивает такое же поочередное переключение фаз. В результате, прибор начинает выполнять свою основную задачу – изменять направление вращения вала электродвигателя.

Оба варианта включения необходимо рассмотреть более подробно. Чтобы лучше понять суть реверсного запуска, необходимо вначале остановиться на обычном способе включения.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Схема реверсивного пускателя

Модульный контактор (КМ)

Схема подключения реверсивного магнитного пускателя

Схема подключения контактора

Схема реверсивного пуска двигателя

Контактор как электромеханическое устройство

Назначение, устройство и работа магнитного пускателя.

11 Фев 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. С этой статьи мы начнем изучение магнитного пускателя и все, что с ним связано, а идею этой темы подсказал постоянный читатель сайта Сергей Кр.

Магнитный пускатель является коммутационным аппаратом и относится к семейству электромагнитных контакторов, позволяющий коммутировать мощные нагрузки постоянного и переменного тока, и предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели применяются в основном для пуска, останова и реверсирования трехфазных асинхронных электродвигателей, однако, из-за своей неприхотливости они прекрасно работают в схемах дистанционного управления освещением, в схемах управления компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами и т.д. Одним словом, у магнитного пускателя обширная область применения.

Как таковой магнитный пускатель уже трудно встретить в магазинах, так как их практически вытеснили контакторы. Причем по своим конструктивным и техническим характеристикам современный контактор ничем не отличается от магнитного пускателя, а различить их можно только по названию. Поэтому, когда будете приобретать в магазине пускатель, обязательно уточняйте, что это — магнитный пускатель или контактор.

Мы рассмотрим устройство и работу магнитного пускателя на примере контактора типа КМИ – контактор малогабаритный переменного тока общепромышленного применения.

Принцип работы магнитного пускателя.

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Блок контактов или приставка контактная.

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.
В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Магнитный пускатель.

Магнитный пускатель состоит как бы из верхней и нижней части.

В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

Ну и как происходит сам процесс.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

Теперь осталось разобраться с питанием и характеристиками.
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

Сектор №1.

В первом секторе дана общая информация о пускателе и его область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т.д.

Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и других параметров установленных ГОСТ Р 50030.4.1-2002.

Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые контакты пускателя. В нашем примере этот ток составляет 9 Ампер.

Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.

Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.

Сектор №2.

В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и измеряется в кВт (киловатт). Например, через контакты пускателя можно пропустить нагрузку мощностью 2,2 кВт, питающуюся переменным напряжением не более 230 Вольт.

Сектор №3.

Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих) и один вспомогательный. От катушки через все контакты проходит пунктирная линия, которая указывает, что все четыре контакта замыкаются и размыкаются одновременно.

Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 и А2.

Современные магнитные пускатели выпускают с двумя однотипными контактами от одного вывода катушки. Их выводят с противоположных сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют между собой проволочной перемычкой. В нашем случае это выводы с маркировкой А2. Все это сделано для удобства монтажа схемы. И если придется собирать схемы с участием магнитного пускателя, используйте оба эти контакта.

Теперь осталось рассмотреть контактную группу пускателя. Здесь все просто.
Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы хотите запитывать через магнитный пускатель или контактор. Причем контакты 1L1; 3L2; 5L3 являются входящими – к ним подводится напряжение питания, а 2Т1; 4Т2; 6Т3 являются выходящими – к ним подключается нагрузка. Хотя разницы здесь нет — что куда, но это считается за правило, чтобы можно было разобраться в монтаже другому человеку, не производившему монтаж.

Последняя пара контактов 13НО–14НО является вспомогательной и эту пару используют для реализации в схеме самоподхвата пускателя. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск». О самоподхвате мы поговорим в следующей части.

Ну и последнее, на что хотел обратить Ваше внимание, это на то, что современные пускатели, автоматические выключатели и УЗО теперь можно размещать в одном ящике и на одну дин рейку. Так что учитывайте это при выборе ящика.

Теперь я думаю Вам понятно назначение, устройство и работа магнитного пускателя, а во второй части мы рассмотрим схемы подключения магнитного пускателя.
А пока досвидания.
Удачи!

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Магнитный пускатель. Схемы подключения пускателей.

Магнитный пускатель

Магнитный пускатель — коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.

В соответствии с главной функцией магнитных пускателей, основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока, с которым связаны основные параметры пускателя: номинальное напряжение и номинальный ток коммутируемой цепи, коммутационная способность, коммутационная и механическая износостойкость. В соответствии с ГОСТ пускатели предназначаются для работы в категории применения АС.

Категории применения магнитных пускателей:
  • АС-1 – нагрузка пускателя активная или мало индуктивная.
  • АС-3 – режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя.
  • АС-4 – пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Коммутационная износостойкость аппаратов в этих категориях проверяется в условиях, моделирующих включение и отключение асинхронного двигателя, соответствующего по параметрам номинальным данным пускателя, в режимах, определенных категорией применения пускателя. Как к элементу систем автоматического управления к пускателям предъявляются высокие требования по износостойкости. Пускатели выпускаются в трех классах коммутационной износостойкости (А, Б и В). Наивысшая износостойкость у аппаратов, относимых к классу А, наименьшая у аппаратов, относимых к классу В. Коммутационная и механическая износостойкость у аппаратов, относимых к разным классам, указывается в технических данных аппаратов конкретных типов.

Класс коммутационной износостойкости выбирается в зависимости от требуемого срока службы и предполагаемой частоты срабатывания в категории применения АС-3.

Режимы работы пускателей

Пускатели должны работать в одном или нескольких из следующих режимов: продолжительном, прерывисто-продолжительном (8-часовом), повторно-кратковременном, кратковременном. Продолжительность включения для повторно-кратковременного режима указывается в технических данных конкретных пускателей.

Пускатели выпускаются в исполнениях с разной степенью защиты от прикосновения и внешних воздействий ( IP OO , IP 20, IP 30, IP 40, IP 54).

Подключение магнитного пускателя

Чтобы подключить магнитный пускатель нужно понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить магнитный пускатель, даже если до этого вам никогда не приходилось иметь дело с ним.

Схема подключения нереверсивного магнитного пускателя

  • QF — автоматического выключателя
  • KM1 — магнитного пускателя
  • P — теплового реле
  • M — асинхронного двигателя
  • ПР — предохранителя
  • (С-стоп, Пуск) — кнопки управления

Рассмотрим работу схемы в динамике. Включаем питание QF — автоматическим выключателем, нажимаем кнопку «Пуск» своим нормально разомкнутым контактом подает напряжение на катушку КМ1 — магнитного пускателя. КМ1 – магнитный пускатель срабатывает и своими нормально разомкнутыми, силовыми контактами подает напряжение на двигатель. Для того чтобы не удерживать кнопку «Пуск», чтобы двигатель работал, нужно ее зашунтировать, нормально разомкнутым блок контактом КМ1 – магнитного пускателя. При срабатывании пускателя блок контакт замыкается и можно отпустить кнопку «Пуск» ток побежит через блок контакт на КМ1 — катушку.Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя.

Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается. После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии. Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей. Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Отключаем двигатель, нажимаем кнопу «С – стоп», нормально замкнутый контакт размыкается и прекращается подача напряжение к КМ1 – катушке, сердечник пускателя под действием пружин возвращается в исходное положение, соответственно контакты возвращаются в нормальное состояние, отключая двигатель. При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

Принцип работы схемы магнитного пускателя с катушкой на 220В тот же, что и с катушкой на 380В

Схема подключения реверсивного магнитного пускателя

Схема состоит аналогично, так же, как на не реверсивной схеме, единственно добавилась кнопка реверса и магнитный пускатель. Принцип работы схемы немного сложнее, рассмотрим в динамике. Что требуется от схемы, реверс двигателя за счет переворачивания местами двух фаз. При этом нужна блокировка, которая не давала бы включиться второму пускателю, если первый находится в работе и наоборот. Если включить два пускателя одновременно то произойдет КЗ – короткое замыкание на силовых контактах пускателя.

Включаем QF – автоматический выключатель, давим кнопку «Пуск [1]» подаем напряжение на КМ1 катушку пускателя, пускатель срабатывает. Силовыми контактами включает двигатель, при этом шунтируется пусковая кнопка «Пуск [1]». Блокировка второго пускателя — КМ2 осуществляется, нормально замкнутым КМ1 — блок контактом. При срабатывании КМ1 — пускателя, размыкается КМ1 — блок контакт тем самым размыкает подготовленную цепочку катушки второго КМ2 — магнитного пускателя.

Чтобы осуществить реверс двигателя, его необходимо отключить. Отключаем двигатель, нажатием кнопку «С — стоп», снимается напряжение с катушки, которая находилась в работе. Пускатель и блок контакты под действием пружин возвращаются в исходное положение. Схема готова к реверсу, нажимаем кнопку «Пуск [2]», подаем напряжение на катушку — КМ2, пускатель — КМ2 срабатывает и включает двигатель в противоположном вращение. Кнопка «Пуск [2]» шунтируется блок контактом — КМ2, а нормально замкнутый блок контакт КМ2 размыкается и блокирует готовность катушки магнитного пускателя — КМ1.

Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Подключение электродвигателя по схеме звезда и треугольник

Применяются основные способы подключения к сети трёхфазных электродвигателей: «подключение звездой» и «подключение треугольником».

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся трехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником» обмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2).

Клеммные колодки электродвигателей и схемы соединения обмоток:

Не вдаваясь в технические и подробные теоретические основы электротехники необходимо сказать, что электродвигатели у которого обмотками, соединенные звездой работают плавнее и мягче, чем электродвигатели с соединенные обмотками в треугольником, необходимо отметить, что при соединении обмоток звездой электродвигатель не может развить полную мощность. При соединении обмоток по схеме треугольник электродвигатель работает на полную паспортную мощность (что составляет в 1,5 раз больше по мощности, чем при соединении звездой), но при этом имеет очень большие значения пусковых токов.

В связи с этим целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда — треугольник; первоначально запуск осуществляется по схеме звезда, после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме треугольник.

Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

Схема управления

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая магнитный пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором  в том, какую мощность нагрузки могут коммутировать эти  устройства.

Магнитный пускатель может быть «1»,  «2»,  «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

  • Первый знак П — Пускатель;
  • Второй знак М — Магнитный;
  • Третий знак Е, Л, У, А… — это тип или серия пускателя;
  • Четвертый цифровой знак — величина пускателя;
  • Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов  на включение могут размещаться в рабочих зонах пользователя.
На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».



К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1».  Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.



К имеющемуся в предыдущих схемах пускателю  добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем.  Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Реверсивный контактор: принцип работы, схемы подключения

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях. Такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными функциями, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования. Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали. В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место. В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными. Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем. Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Управление реверсивным магнитным пускателем осуществляется при помощи блокировочных контактов нормально-замкнутого типа. Их основная функция заключается в предотвращении одновременного включения обеих контактных групп – реверсивной и обычной. В противном случае может произойти межфазное замыкание. Для этой же цели некоторые модели выпускаются с механической блокировкой. Поочередный запуск контакторов обеспечивает такое же поочередное переключение фаз. В результате, прибор начинает выполнять свою основную задачу – изменять направление вращения вала электродвигателя.

Оба варианта включения необходимо рассмотреть более подробно. Чтобы лучше понять суть реверсного запуска, необходимо вначале остановиться на обычном способе включения.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Реверсивные трехфазные асинхронные двигатели

Трехфазный асинхронный двигатель Вращение двигателя можно изменить, изменив любые две из трех линий питания двигателя. Обычной стандартной практикой является переключение линии 1 и линии 3. Когда двигатель должен вращаться по часовой стрелке и против часовой стрелки, необходим реверсивный пускатель.

Реверсивный стартер

Реверсивные пускатели - это двух-трехполюсные контакторы, в которых один из контакторов содержит один набор перегрузок.

Оба контактора должны содержать набор нормально замкнутых вспомогательных контактов вместе с нормально разомкнутыми герметичными контактами. Нормально замкнутые контакты будут использоваться для блокировки. Вспомогательная блокировка подключается последовательно с противоположной катушкой. Этот метод подключения катушек через противоположные вспомогательные нормально замкнутые контакты предотвращает одновременное включение катушек пускателей, что может быть очень опасно, даже если они подключены неправильно.

Большинство реверсивных пускателей также содержат механическое блокировочное устройство, которое также служит средством блокировки катушек от одновременного нажатия. Часто техники используют отвертки для ручного включения катушек стартера. Этот метод устранения неполадок запрещен и очень опасен.

Блокировка кнопок

Другой метод блокировки - это использование кнопочной блокировки. Блокировка кнопок или кнопок - это метод проводного управления, выполняемый специалистом по управлению.Станция состоит из трех кнопок, одна кнопка является нормально замкнутой кнопкой останова, а две другие - кнопками включения и выключения, содержащими как нормально разомкнутые, так и нормально замкнутые контакты.

Кнопки подключены таким образом, что позволяет запускать двигатель как в прямом, так и в обратном направлении. Если нагрузка должна вращаться в противоположном направлении, когда один из контакторов находится под напряжением, нажатие кнопки противоположного вращения приведет к потере питания катушки под напряжением на ее герметичном контакте.В этот момент оба контактора обесточены, позволяя кнопке задействовать неработающую катушку.

Встроенное прерывание цепи управления позволяет обесточить обе катушки перед запуском противоположной катушки. Чтобы обеспечить максимальную безопасность персонала и оборудования, должны быть реализованы все три метода блокировки.

Реверсивный пускатель

Конфигурация 1: реверсивный трехфазный асинхронный двигатель

Реверсивный стартер в конфигурации 1 работает следующим образом:

  • Контакторы, управляющие прямым или обратным вращением двигателя, могут быть запущены нажатием кнопки прямого или обратного хода.
  • Если нажата кнопка переднего хода, мощность будет передана на катушку через обратный вспомогательный контакт.
  • Катушка будет запитана через передний нормально разомкнутый герметичный контакт.
  • В это время кнопка реверса изолирована от цепи, потому что прямой вспомогательный контакт разомкнут, поэтому контактор реверса не может быть включен одновременно или в то же время, когда контактор прямого хода работает.
  • Чтобы нажать кнопку реверса и повернуть двигатель в обратном направлении, необходимо нажать кнопку останова, высвободив питание из нормально разомкнутого герметичного контакта пускателя двигателя переднего хода.

Eaton Freedom Series - Пускатели электродвигателей

Контакторы и пускатели электродвигателей NEMA серии EATON Freedom

Пускатели

- трехфазные нереверсивные и реверсивные, полное напряжение

Трехфазный нереверсивный и реверсивный,
Пускатели полного напряжения

Описание продукта:

нереверсивный

Трехфазные магнитные пускатели полного напряжения обычно используются для переключения нагрузок электродвигателей переменного тока.Пускатели состоят из выключателя (контактора) с магнитным приводом и реле перегрузки, собранных вместе.

Реверс

Трехфазные магнитные пускатели полного напряжения используются в основном для реверсирования трехфазных двигателей с короткозамкнутым ротором. Они состоят из двух контакторов и одного реле перегрузки, собранных вместе. Контакторы механически и электрически заблокированы для предотвращения короткого замыкания в линии и одновременного включения обоих контакторов.


Особенности, преимущества и функции;

  • Биметаллические реле перегрузки с компенсацией внешней среды - доступны в трех основных типоразмерах, охватывающих приложения мощностью до 900 л.с. - сокращает количество различных комбинаций контактор / реле перегрузки, которые должны храниться на складе
Характеристики этих реле перегрузки:
  • Выбор ручного или автоматического сброса
  • Сменные нагреватели, регулируемые на ± 24% в соответствии с номинальной мощностью двигателя и откалиброванные для 1.0 и 1,15 коэффициенты обслуживания. Блоки нагревателей для реле перегрузки меньшего размера будут устанавливаться в реле перегрузки большего размера - полезно при снижении номинальных характеристик, например, при толчковом режиме
  • Грузовые проушины встроены в основание реле
  • Однофазная защита, класс 20 или класс 10, время срабатывания
  • Индикация отключения по перегрузке
  • Электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
  • C440 - это надежная электронная перегрузка с автономным питанием, предназначенная для интегрированного использования с контакторами Freedom NEMA.
  • Многоуровневый набор функций для обеспечения покрытия, специфичного для вашего приложения
  • Широкий диапазон FLA 5: 1 для максимальной гибкости
  • Покрытие от 0.05–1500A для всех ваших потребностей
  • Долговечный двойной разрыв, контакты из оксида кадмия серебра - обеспечивают отличную проводимость и превосходную стойкость к сварке и дуговой эрозии. Большой размер для низкого сопротивления и холодной работы
  • Рассчитан на 3 000 000 электрических операций при максимальной мощности до 25 л.с. при 600 В
  • Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа
  • Проводное соединение для отдельного или общего управления Нереверсивное управление
  • Контакт (ы) удерживающей цепи входят в стандартную комплектацию
  • Типоразмеры 00–3 имеют блок дополнительных замыкающих контактов, установленный с правой стороны (на типоразмере 00 контакт занимает 4-ю позицию полюса мощности - без увеличения ширины).
  • Типоразмеры 4–5 имеют замыкающий контактный блок, установленный с левой стороны.
  • Типоразмеры 6–7 имеют контактный блок 2НО / 2НЗ слева вверху.
  • Размер 8 имеет НО / НЗ контактный блок вверху слева сзади и НО вверху справа сзади
Реверс
  • Каждый контактор (размер 00–8) в стандартной комплектации поставляется с одним нормально разомкнутым контактным блоком, установленным на боковой стороне.Контакты NC имеют электрическую блокировку

Тип AN16 / AN56 NEMA - реле перегрузки с ручным или автоматическим сбросом - нереверсивное и реверсивное

(1)

Стартер нереверсивный типоразмер 0
Реверсивный стартер типоразмера 1

Магнитные катушки - переменного или постоянного тока

Катушки контактора

, перечисленные в этом разделе, также имеют номинальную мощность 50 Гц, как показано в разделе «Код напряжения катушки».Выберите нужный контактор по номеру детали и замените буквенное обозначение катушки магнита в номере детали (A) на соответствующий код напряжения катушки.

Для размеров 00–2 буквенное обозначение катушки магнита будет рядом с последней цифрой указанного номера детали. ПРИМЕР: Для катушки 380 В, 50 Гц замените CN15AN3_B на CN15AN3LB. Для всех других размеров буквенное обозначение катушки магнита будет последней цифрой указанного номера детали.


Катушка Вольт и Герц Суффикс кода Катушка Вольт и Герц Суффикс кода
120/60 или 110/50 А 380-415 / 50 л
240/60 или 220/50 B 550/50 N
480/60 или 440/50 С 24/60, 24/50 Т
600/60 или 550/50 D 24/50 U
208/60 E 32/50 В
277/60 H 48/60 Вт
208-240 / 60 Дж 48/50 Y
240/50 К 48/50 Y

(1) В номера деталей стартера не включены нагреватели.Выберите одну коробку из трех комплектов нагревателей. Выбор блока нагревателя

(2) Максимальная мощность стартеров для приложений 380 В, 50 Гц:


Размер NEMA 00 0 1 2 3 4 5 6 7 8
Мощность 1.5 5 10 25 50 75 150 300 600 900

(3) ЗОЛОТОЙ ТЕКСТ (A) указывает на требуемый суффикс катушки. Вставьте правильный суффикс катушки для ваших нужд, см. Таблицу суффиксов переменного тока.

(4) Номинальные значения рабочего предельного тока представляют собой максимальный действующий ток в амперах, который контроллеру разрешается выдерживать в течение продолжительных периодов при нормальной работе.При номинальных значениях рабочего предельного тока допускается превышение температурных значений, превышающих значения, полученные при испытании контроллера при его номинальном постоянном токе. Номинальный ток реле перегрузки или ток срабатывания других используемых устройств защиты двигателя не должен превышать номинальный рабочий предельный ток контроллера.

(5) Общий контроль. Для отдельного управления 120 В вставьте букву D в 7-ю позицию номера детали в списке. Пример: AN56VND0CB.

(6) NEMA Только типоразмеры 00 и 0.

(7) NEMA Только размеры 00 и 0. Размеры 1–8 - только 24/60.

Отдельная обмотка - максимальная мощность - 60/50 Гц

(1)

Двухобмоточный AN700DN022

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор комплекта нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 может потребоваться комплект предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.


Повторно подключаемая обмотка

(1) - Максимальная мощность - 60/50 Гц

Однообмоточный AN700BN0218

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор пакета нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 может потребоваться комплект предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.


Катушка Вольт и Герц Суффикс кода Катушка Вольт и Герц Суффикс кода
120/60 или 110/50 А 380-415 / 50 л
240/60 или 220/50 B 550/50 N
480/60 или 440/50 С 24/60, 24/50 Т
600/60 или 550/50 D 24/50 U
208/60 E 32/50 В
277/60 H 48/60 Вт
208-240 / 60 Дж 48/50 Y
240/50 К 48/50 Y

Выбор блока нагревателя

Нагревательные блоки от h3001B до h3017B и от h3101B до h3117B должны использоваться только с реле перегрузки серии B с номерами деталей C306DN3B (арт.10-7016) и C306GN3B (номер детали 10-7020). Проушины нагрузки встроены в основание реле перегрузки, чтобы обеспечить возможность подключения проводки нагрузки до установки блока нагревателя. Нагреватель предыдущей конструкции имел встроенные проушины. Нагреватели серии B электрически эквивалентны обогревателям предыдущей конструкции. Подогреватели х3018-3 на х3024-3 не меняли.


NEMA-AN Тип IEC-AE Тип
Размер серии Размер серии
00-0 С A - F С
1-2 B G - К B
5 B G - К B
6 С G - К B
7-8 B G - К B

(1) Серийный номер стартера - это последняя цифра указанного номера детали.Пример: AN16DN0AB.

Пускатели

- однофазные нереверсивные, полное напряжение, биметаллическая перегрузка

Размер 1 NEMA - BN15DN0AB

Описание продукта:

Однофазные магнитные пускатели полного напряжения подключают двигатель непосредственно к линии, позволяя ему потреблять полный пусковой ток во время пуска. Эти стартеры чаще всего используются для управления однофазными самозапускающимися двигателями мощностью до 15 л.с. при 230 В.Они состоят из двухполюсного электромагнитного контактора, замыкающего и размыкающего силовую цепь двигателя, и реле перегрузки, обеспечивающего защиту от перегрузки во время работы. В таблице перечислены стартеры:

  • Двухполюсный контактор серии Freedom с двойным разрывом с длительным сроком службы, контакты из оксида кадмия серебра. Большой размер для низкого сопротивления и прохладной работы. Рассчитан на 3 миллиона электрических операций при максимальной мощности и 30 миллионов механических операций для размера 0, 10 миллионов операций для размера 2 и 6 миллионов операций для размера 3
  • Трехполюсная перегрузка серии Freedom с последовательным соединением двух и трех полюсов для защиты двигателя от перегрузки.Эта перегрузка компенсируется окружающей средой, выбирается ручной или автоматический сброс, сменные блоки нагревателей класса 10 или 20, возможность выбора коэффициента обслуживания 1,0 или 1,15, индикация отключения по перегрузке и электрически изолированные контакты NO-NC (нажмите кнопку RESET для проверки)
  • Цепь удержания НО вспомогательный контакт входит в стандартную комплектацию. На типоразмере 00 контакт занимает 4-ю позицию полюса питания. Типоразмеры 0–3 имеют вспомогательную нормально разомкнутую цепь, установленную на правой стороне контактора
  • .
  • Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа.Проводка для отдельного или общего управления

Тип BN16 NEMA - реле перегрузки с ручным или автоматическим сбросом

BN16DM0AB

В номера деталей стартера

не включены нагреватели. Выберите одну коробку из трех комплектов нагревателей. Выбор блока подогревателя.

(1) Для отдельной цепи управления 120 В. Для получения максимальной мощности при указанном напряжении двигателя используйте параметры других пускателей того же размера.

Все о магнитных пускателях двигателей

Пускатели двигателей - это устройства, которые запускают и останавливают электродвигатели с помощью ручных или автоматических переключателей и обеспечивают защиту цепей двигателя от перегрузки. Основные характеристики включают предполагаемое применение, тип пускателя, электрические характеристики, включая количество фаз, ток, напряжение и номинальную мощность, а также характеристики. Пускатели двигателей используются везде, где работают электродвигатели с определенной мощностью.Существует несколько типов пускателей, в том числе ручные, магнитные, плавные, многоскоростные и пускатели полного напряжения. В этой статье рассматриваются магнитные пускатели двигателей и объясняется, как они работают, их применение и некоторые соображения по выбору пускателя двигателя.

Как работает магнитный пускатель двигателя?

Магнитные пускатели работают при помощи электромагнитов. Они имеют набор контактов с электромагнитным управлением, который запускает и останавливает подключенную нагрузку двигателя, и реле перегрузки.Реле перегрузки отключает управляющее напряжение на катушку стартера, если обнаруживает перегрузку двигателя. Схема управления с мгновенными контактными устройствами, подключенными к катушке, выполняет функцию пуска и останова.

Трехполюсный пускатель магнитного двигателя полного напряжения имеет следующие устройства: набор неподвижных контактов, набор подвижных контактов, катушка соленоида, неподвижный электромагнит, нажимные пружины, набор затеняющих магнитных катушек и подвижный якорь. . В магнитных пускателях используются управляющие устройства с мгновенным контактом (такие как переключатели и реле), которые требуют перезапуска после потери мощности или если состояние низкого напряжения вызывает отключение контактора.Их также можно подключить для автоматического перезапуска двигателей, если этого требует приложение.

Контактор магнитного пускателя похож на реле, но переключает большее количество электроэнергии и обрабатывает нагрузки с более высоким напряжением. Контактор имеет контактный носитель с электрическими контактами для подключения входящего сетевого силового контакта к контакту нагрузки. Он также состоит из электромагнита, который обеспечивает силу для замыкания контактов, и корпуса, изолирующего материала, который скрепляет детали и защищает компоненты.Контакторы обычно изготавливаются с контактами, которые остаются разомкнутыми, если не замкнуты принудительно, то есть мощность не поступает на нагрузку до тех пор, пока катушка не сработает, замыкая контактор.

Когда контактор замкнут, ток идет на электромагнит. Этот ток может иметь то же напряжение, что и мощность, проходящая через контакты, или может иметь более низкое «управляющее» напряжение, которое используется только для питания катушки. Когда катушка находится под напряжением, это создает магнитную связь между контактами и держателем контактов, позволяя им оставаться вместе, и ток течет к двигателю до тех пор, пока система не будет отключена путем обесточивания катушки.В обесточенном состоянии пружина заставляет контакты разъединяться и прекращать прохождение энергии через контакты, и двигатель выключается.

Некоторые общедоступные магнитные пускатели двигателей включают полное напряжение (линейное), пониженное напряжение и реверсирование. Как следует из названия, пускатель с магнитным пускателем полного напряжения или с параллельным подключением к сети подает на двигатель полное напряжение. Это означает, что он предназначен для правильной обработки уровней пускового тока, возникающего при запуске двигателя. Пускатели пониженного напряжения предназначены для ограничения воздействия пускового тока во время запуска двигателя и доступны в электромеханическом и электронном вариантах.Реверсивные стартеры переключают вращение вала трехфазного двигателя. Это происходит из-за того, что любые двухпроводные провода, питающие нагрузку двигателя, меняются местами. Реверсивный магнитный пускатель двигателя имеет пускатель прямого и обратного хода. Он также имеет электрические и механические блокировки, которые обеспечивают одновременное включение только переднего или заднего стартера.

Приложения и отрасли

Пускатели двигателей

- это специальные электрические устройства, предназначенные для обработки высокого электрического тока, который двигатели мгновенно потребляют при запуске из состояния покоя, при этом защищая двигатели от чрезмерного нагрева при перегрузках во время нормальной работы.Пусковой ток может в несколько раз превышать ток, потребляемый двигателем при его рабочей скорости. Если бы использовался только предохранитель или автоматический выключатель, это устройство сработало бы или отключилось при каждом запуске.

Вместо этого в двигателях используются магнитные реле перегрузки, чтобы ввести временную задержку во время запуска, когда двигатель подвергается сильному пусковому току. Если двигатель заклинивает - так называемый сценарий с заторможенным ротором - он будет постоянно потреблять такой же пусковой ток. В этом случае реле перегрузки будут нагреваться сверх времени, отведенного для нормальных мгновенных уровней броска тока, и отключат переключатель или контактор и, следовательно, двигатель.

Магнитные пускатели двигателей часто используются для двигателей мощностью несколько лошадиных сил и выше. Примеры включают деревообрабатывающие станки, такие как столярные пилы или формовщики. Машины с меньшими нагрузками, включая большинство ручных инструментов, обычно используют только выключатель вместо пускателя двигателя. Магнитные пускатели являются стандартными компонентами для многих машин, а стартеры послепродажного обслуживания также используются в качестве запасных компонентов или для модернизации старых машин. Они используются в линейных приложениях и в качестве пускателей пониженного напряжения для одно- и трехфазных двигателей.

Пускатели двигателей

доступны в открытых конфигурациях, которые устанавливаются в панели управления, или они могут быть автономными блоками с кожухами, сертифицированными по NEMA или IEC. Стандартные размеры NEMA варьируются от 00 до 9, чтобы охватить диапазон типоразмеров двигателей, начиная с 1,5 л.с. и заканчивая 900 л.с.

Соображения

Большинство производителей стартеров предлагают продукцию как в соответствии с рейтингом NEMA, так и IEC. Пускатели NEMA, как правило, больше и дороже, чем пускатели IEC, но могут быть указаны на основе только мощности и напряжения, тогда как спецификации пускателей IEC более точно настроены.Как правило, североамериканские инженеры-конструкторы определяют применимость NEMA или IEC, а для новых закупок специалисты по спецификациям могут выбирать из соответствующих предложений поставщиков в этих двух диапазонах. Машиностроители в Северной Америке часто используют пускатели IEC в своих панелях управления из-за их способности более точно настраивать пускатель в соответствии с приложением, что необходимо в соответствии с более сложными критериями выбора IEC.

Сводка

В этой статье представлено понимание магнитных пускателей двигателей.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для стартеров двигателей

Больше от Machinery, Tools & Supplies

Реверсивные однофазные асинхронные двигатели

Реверсивные однофазные асинхронные двигатели

Из моей статьи о двигателях переменного тока Меня часто спрашивают о том, как изменить асинхронный двигатель переменного тока.Раньше я подробно не рассказывал, как запускаются асинхронные двигатели. потому что это обширная тема сама по себе.

Ротор асинхронного двигателя представляет собой проницаемый железный сердечник. с залитой алюминиевой обмоткой короткого замыкания. Ты можешь видеть алюминий на обоих концах ротора. Алюминий также проходит через продольные отверстия в роторе для укорочения типа «беличья клетка» обмотка цепи. Линии едва видны под небольшим углом на роторе где проходят обмотки.

Обмотка короткого замыкания заставляет ротор сопротивляться быстрым изменениям магнитного поля. полей, поэтому, если он подвергается воздействию вращающегося магнитного поля, он будет пытаться следовать за ним. (подробнее об этом здесь)

В трехфазном двигателе, естественно, три фазы на трех обмотках. создают вращающееся магнитное поле. Но для однофазных двигателей переменного тока магнитное поле только чередуется вперед и назад. Нужны некоторые хитрости для создания вращающегося поля.

Реверс двигателя с расщепленной фазой

В этом двигателе с расщепленной фазой основная обмотка (метка 'M') подключается непосредственно к источнику переменного тока 60 Гц, а другая обмотка (метка 'O') подключена последовательно с конденсатор (С).Взаимодействие индуктивности двигателя обмотки и емкость конденсатора приводят к тому, что обмотка составляет около 90 градусы не совпадают по фазе с основной обмоткой.

Основная обмотка создает магнитное поле, чередующееся по вертикали, а другая обмотка создает магнитное поле, которое чередуется по горизонтали. но не в фазе, в сумме это вращающееся магнитное поле. Ротор пытается следовать за ним, заставляя его вращаться.

Реверс двигателя - это просто перестановка силового соединения. так что другая обмотка находится непосредственно на переменном токе.По сути, перемещение одна сторона силового соединения от (A) до (B), в результате чего обмотка (O) быть основной обмоткой, а обмотка (М) - фазосдвинутой.

На двигателях мощностью более 1/4 л.с. две обмотки обычно имеют разные количество оборотов, поэтому этот метод реверсирования может быть неприменим. Сначала убедитесь, что сопротивление двух обмоток одинаково.

Если обмотки не одинакового сопротивления, вы все равно можете его поменять местами. поменяв полярность одной из обмоток, при условии, что винты не связаны друг с другом внутри двигателя (например, более трех провода выходящие из обмоток).

Обмотки стартера на более мощных двигателях

Теперь, если мы заглянем внутрь более крупного двигателя, такого как этот двигатель мощностью 3/4 лошадиных сил, обмотки выглядят намного сложнее. Обмотки распределены по множеству пазов. в статоре двигателя (C). Таким образом, там меньше резкого перехода от одного полюса к другому. Этот делает магнитное поле более гладким, что делает его тише, более эффективный мотор.

Этот двигатель имеет толстую главную обмотку (M), а также обмотку стартера. из более тонкой проволоки (S).Основная обмотка создает горизонтальную магнитное поле, а обмотка стартера создает вертикальное.

Эта обмотка стартера включена последовательно с конденсатором (C) и центробежным переключатель (S). В этом моторе установлен пусковой конденсатор. внутри основного корпуса. Обычно пусковой конденсатор монтируется сверху корпуса под металлическим куполом.

Центробежный выключатель (S) установлен на задней панели. и активируется диском (P), который нажимает на выступ на переключатель (слева от буквы S на фото).

Сняв ротор и посмотрев на диск, можно увидеть два металлических выступа. Когда двигатель вращается, центробежная сила толкает их наружу, что по очереди вытягивает диск обратно. Это освободит пластиковый язычок на переключателе, вызывая размыкание переключателя и отключение обмотки стартера. Диск отодвигается достаточно далеко, чтобы больше не контактировать с язычком, сводящим к минимуму трение и износ. Это умный способ активировать переключатель на основе центробежной силы без необходимости переключается на вращение.

Расположение центробежного переключателя издает отчетливый "щелчок". когда он сбрасывается после выключения двигателя. Щелчок переключателя вовлечение, когда оно начинается, различить гораздо труднее.

Если обмотка стартера помогает запускать двигатель, это обязательно поможет. мотор тоже работает. Так почему бы просто не оставить стартер обмотка подключена? Ну а Вся штука с фазовым сдвигом не так уж и элегантна. Размер конденсатора вы потребность очень сильно зависит от нагрузки двигателя. Для быстрого запуска мотора, вам нужна большая емкость, чем для эффективного непрерывного операция.Кроме того, конденсатор представляет собой электролитический конденсатор и не является рассчитан на постоянную нагрузку. И потому что обмотка стартера только используется недолго, поэтому для экономии денег он сделан из более тонкой проволоки, потому что медь стоит дорого.

Некоторые двигатели используют большой конденсатор для запуска и конденсатор меньшего размера для непрерывной работы. Такие моторы часто имеют два внешних конденсатора (C), как видно на этом в моей настольной пиле. Эти двигатели называются двигателями с конденсаторным запуском и запуском конденсатора.Конденсаторные двигатели с конденсаторным запуском обычно имеют более одного лошадиных сил. Это 1,75 лошадиных сил.

Двигатели можно удешевить, заменив их конденсатор на резистор. Хотя обычно отдельный резистор не добавляется. Вместо, обмотка стартера сделана из более тонкой (дешевой) медной проволоки, поэтому у него большее сопротивление в самой обмотке.

Это приводит к гораздо меньшему фазовый сдвиг, чем у конденсатора, но достаточный для запуска двигателя. Обмотки двигателя по существу образуют индуктор, а когда синусоидальная волна переменного тока (например, мощность переменного тока) подается на катушку индуктивности, ток отстает от напряжения на 90 градусов.И магнитное поле строго зависит от тока.

Для резистора ток синфазен с напряжением. Если бы у нас был большой последовательное сопротивление и малая индуктивность, падение напряжения и ток будет во многом определяться резистором. Итак, ток и магнитный поле будет в значительной степени синфазным с приложенным напряжением. С тока в основной обмотке, отставая на 90 градусов, мы имели бы Разница между ними 90 градусов, но обмотка стартера было бы крайне неэффективно.

На самом деле компромисс гораздо меньше. фазового сдвига и большей мощности. Этого достаточно, чтобы мотор заработал. Как бы то ни было, стартер на этих моторах довольно неэффективен, но он не имеет большого значения, когда двигатель работает. Однако лишний ток требуемый для стартера может сработать автоматический выключатель, поэтому этот метод обычно используется только для двигателей меньшего размера, от 1/4 до 1/2 л.с. В двигателях мощностью 3/4 или больше обычно используется пусковой конденсатор.

Если вы не знакомы с аналоговой электроникой, приведенное выше объяснение вероятно, неадекватен, и вы можете узнать больше об индукции моторы, если вы этого не понимаете.

В асинхронных двигателях изнашиваются только подшипники, выключатель стартера и конденсатор. Без конденсатора есть один меньше вещей потерпеть неудачу.

Совсем недавно я случайно заклинил выключатель стартера на Мотор с резистивным запуском мощностью 1/4 л.с. от сушилки для белья (тот, что на этот вентилятор), и для отключения двигателя потребовалось всего около 15 секунд. его схема тепловой защиты из-за перегрева обмотки стартера.

Реверс конденсаторного пускового двигателя

Так как же нам поменять местами конденсаторный пусковой двигатель? Как только началось, однофазная индукция мотор с радостью будет вращаться в любом направлении.Чтобы обратить это вспять, нам нужно изменить направление вращающегося магнитного поля, создаваемого основным и стартерные обмотки. И этого можно добиться, переставив полярность стартерной обмотки. По сути, нам нужно поменять местами соединения на обоих концах обмотки стартера. Иногда это только обмотка, Иногда обмотка, переключатель и конденсатор наоборот. Порядок выключателя и конденсатора не важно, если вы подключены последовательно.

Вы также можете перевернуть двигатель, перевернув основную обмотку. (тот же эффект).

Если бы вам пришлось поменять местами основную и стартерную обмотки, как это делают с двигателем с расщепленной фазой двигатель также будет реверсировать. Однако, он не будет работать на полную мощность и также может сгореть. В обмотка стартера не предназначена для продолжительной работы.

Наклейка на этом двигателе указывает: «ДВИГАТЕЛЬ НЕРЕВЕРСИРУЕТСЯ».

Если вы посмотрите на предыдущие фотографии этого двигателя, вы увидите, что только три провода (красный, желтый и синий) выходят из обмоток.Один конец основной и пусковой обмоток соединен между собой. прямо на обмотках.

Чтобы перевернуть обмотку стартера, мне пришлось бы разорвать это соединение внутрь обмоток и вытащить другой конец стартера обмотка. Но я действительно не могу понять это из-за как это внутри мотора. Мне пришлось бы проделать дыру в ограждение, чтобы добраться даже до точки, где они связаны вместе. Это не то, чтобы этот двигатель нельзя было реверсировать, просто для экономии средств меры, они сделали его поворот более трудным, чем того стоит беда.

Но на реверсивных двигателях этикетка всегда указывает на то, что нужно поменять местами два провода, чтобы поменять местами.

Провода для реверса - это всегда провода, ведущие к обмотке стартера.

Если у вас двигатель, на котором отсутствует этикетка, обмотка стартера обычно имеет электрическое сопротивление примерно в три раза больше, чем основное обмотка и всегда включена последовательно с выключателем стартера и конденсатором (если есть). Если вы можете изолировать оба конца этой обмотки и поменять их местами, вы можете перевернуть мотор.Если, однако, есть только из обмоток выходят три провода, затем основная и пусковая обмотки имеют один конец, связанный вместе, и двигатель не реверсивный.

Для 120-вольтового двигателя мощностью 1/2 л.с. основная обмотка обычно имеет около 1,5 Ом, а обмотка стартера около 4 Ом. Для 240 вольт 1/2 л.с. двигатели (только 240 вольт), вы должны ожидать около 6 Ом на основной обмотке и 16 Ом на обмотке стартера. Ожидайте, что сопротивление обмоток будет обратно пропорционально мощности.

У многих двигателей от обмоток отходят несколько дополнительных проводов. Часто к обмоткам прикрепляют термовыключатель, и этот выключатель может быть частично привязан к одной из обмоток. Также, если мотор можно переподключить на 120 и 240 вольт, основная обмотка будет состоять двух обмоток на 120 В, которые можно соединить последовательно или параллельно. Так что от обмоток может выходить довольно много проводов. Это может занять немного времени и поисков, чтобы понять это.

Для двигателей, которые могут быть подключены как на 120 В, так и на 240 В, стартер обмотка - обмотка на 120 вольт.Когда эти двигатели подключены к 240 вольт, основная обмотка используется как автотрансформатор, чтобы сделать 120 вольт для обмотки стартера. В противном случае переподключение мотора от 120 до 240 вольт было бы намного сложнее!

Промышленные пускатели с управлением двигателями | Магнитный пускатель двигателя

Введение

Пускатели двигателя - одно из главных изобретений в области управления двигателями. Как следует из названия, стартер - это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя.Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей. Ниже приведены два основных компонента пускателя:

  1. Контактор: Основная функция контактора - управлять электрическим током, подаваемым на двигатель. Контактор может включить или отключить питание цепи.
  2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и его практически бесполезному использованию. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Стартер - это сборка этих двух компонентов, которая позволяет ему включать и выключать электродвигатель или электрическое оборудование, управляемое электродвигателем. Пускатель также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако существуют два основных типа этих электрических устройств:

Ручные пускатели

Ручные пускатели - это устройства, которые управляются вручную.Эти пускатели чрезвычайно просты в эксплуатации и не требуют вмешательства специалиста. Стартер включает в себя кнопку (или поворотную ручку), которая позволяет пользователю включать или выключать подключенное оборудование. Кнопки имеют механические связи, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного стартера делают его предпочтительным выбором по сравнению с другими типами:

  • Эти стартеры обеспечивают безопасную и экономичную работу.
  • Компактные размеры этих устройств делают их пригодными для широкого спектра применений.
  • Они обеспечивают защиту двигателя от перегрузки, защищая его от любого потенциального повреждения.
  • Эти устройства поставляются с широким выбором корпусов.
  • Начальная стоимость ручного стартера невысока.

Магнитный пускатель двигателя

Это другой основной тип пускателя двигателя. Он работает от электромагнита. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя.Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема и работа пускателя двигателя

В пускателе двигателя есть две цепи, а именно:

  1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты стартера, реле перегрузки, а затем на двигатель.Ток двигателя передается по силовым (главным) контактам контактора.
  2. Цепь управления: Это другая цепь пускателя двигателя, которая включает или выключает контактор. Главные контакты контактора отвечают за разрешение или прерывание прохождения тока к двигателю. Для этого контакты в цепи управления либо разомкнуты, либо замкнуты. Схема управления питает катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в закрытое положение.Это замыкает цепь между двигателем и линией. Таким образом, дистанционное управление становится возможным с помощью схемы управления. Схема управления может быть подключена двумя способами:
    1. Метод 1: Один из наиболее широко используемых методов, используемых для подключения схемы управления, называется «Двухпроводным методом». При двухпроводном способе подключения схемы управления используется пилотное устройство с поддерживаемым контактом, такое как датчик присутствия, термостат или поплавковый выключатель.
    2. Метод 2: В отличие от двухпроводного метода, в «трехпроводном методе» подключения цепи управления используются контакт удерживающей цепи и управляющие устройства с мгновенным контактом.

Цепь управления может получать мощность одним из следующих трех способов:

  • Общее управление: Этот тип управления возникает, когда источник питания схемы управления такой же, как и у двигателя.
  • Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.
  • Управление трансформатором: Как следует из названия, цепь управления получает питание от трансформатора цепи управления. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.

Типы пускателей с магнитным приводом

В зависимости от того, как они подключены в цепь, существует множество типов пускателей с магнитным приводом, например:

1. Пускатель с прямым подключением

-Онлайн-пускатель - это простейшая форма пускателя двигателя, кроме ручного пускателя.Контроллер этого стартера обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. Д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю. Это обеспечивает ток питания двигателя. Для выключения мотора предусмотрена кнопка останова. Чтобы защитить его от перегрузки по току, цепь управления подключена через нормально замкнутый вспомогательный контакт реле перегрузки. При срабатывании реле перегрузки нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателя с прямым включением:
  • Они имеют компактную конструкцию.
  • Они рентабельны.
  • Они имеют простую конструкцию.

2. Стартер сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены так, что они включены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличивает крутящий момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением ротора:
  • Они экономичны.
  • У них простой метод регулирования скорости.
  • Они обеспечивают низкий пусковой ток, большой пусковой момент и большой момент отрыва.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые последовательно соединены с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу.Эти сопротивления устанавливаются в начальное или максимальное положение на этапе запуска двигателя. Пусковой ток в пускателях этого типа поддерживается на минимальном уровне. Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением статора:
  • Они подходят для использования в системах регулирования скорости.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Обеспечивают плавный разгон.

4.Пускатель автотрансформатора

С пускателем автотрансформатора трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора. Автотрансформатор подключен по схеме звезды. В пускателе этого типа три вторичных обмотки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования пускателей двигателей с автотрансформатором:
  • Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Имеют высокий выходной крутящий момент.

5.

Пускатель звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник широко используется. Как следует из названия, в пускателях звезда-треугольник три обмотки соединены звездой. Определенное время устанавливается таймером или любой другой схемой контроллера. По истечении этого времени обмотки подключаются по схеме треугольник.Фазное напряжение при соединении звездой снижается до 58%, а общий потребляемый ток составляет 58% от нормального тока. Это приводит к уменьшению крутящего момента.

Преимущества использования пускателей электродвигателей звезда-треугольник:
  • Они идеально подходят для длительного разгона.
  • У них меньший импульсный ток на входе по сравнению с другими пускателями.
  • Они имеют более простую конструкцию по сравнению с другими пускателями.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются из-за их перечня полезных свойств.Ниже приведены некоторые особенности этих очень полезных электрических устройств:

  1. Они облегчают запуск и остановку двигателя.
  2. Пускатели рассчитаны на мощность (в лошадиных силах, киловатт) и ток (в амперах).
  3. Они обеспечивают необходимую защиту двигателя от перегрузки.
  4. Электрическое устройство обеспечивает функцию дистанционного включения / выключения.
  5. Эти устройства позволяют быстро включать и отключать ток (включение и выключение).

Основные функции пускателей двигателей

Ниже приведены наиболее важные функции, которые должен выполнять пускатель:

  1. Управление: Функция управления в основном выполняется контактором пускателя.Он контролирует размыкание и замыкание силовой электрической цепи. Коммутация осуществляется главными контактами (полюсами) контактора. Электромагнитная катушка находится под напряжением, которая размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть переменным или постоянным напряжением.
  2. Защита от короткого замыкания: В промышленных приложениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превысить 100 000 ампер.Это может вызвать серьезное повреждение оборудования. Защита от короткого замыкания отключает питание и безопасным образом предотвращает потенциальное повреждение. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
  3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем рассчитано, возникает состояние перегрузки. Основная задача реле перегрузки - обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегрев или перегрев двигателя.Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
  4. Отключение и отключение: Чтобы предотвратить непреднамеренный перезапуск, необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или стартера, двигатель должен отключаться и быть изолированным от источника питания. Эту функцию выполняет размыкающий выключатель цепи. Отключение и отключение обеспечивается размыкающим выключателем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от стартера).

Стандарты и рейтинги

Номинальные параметры пускателя двигателя зависят от многих факторов, таких как тепловой ток, длительный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим на теплопроводность материала. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Постоянный ток, который также обычно называют номинальным постоянным током, является мерой способности пускателя, управляющего двигателем, выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока рассчитаны на мощность постоянного тока. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Характеристики пускателя двигателя основаны на размере и типе нагрузки, на которую он рассчитан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера в значительной степени зависит от максимальной номинальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор стартеров NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9.

Стартер NEMA с его заявленной мощностью может использоваться в широком диапазоне приложений, от простых до и от приложений до приложений для подключения к сети и бега трусцой, которые более требовательны.При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества закупорок и толчков, потребуется снижение номинальных характеристик устройства, соответствующего требованиям NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК.Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается общих применений для запуска двигателей, наиболее распространенными категориями применения являются AC3 и AC4.

В отличие от типоразмеров NEMA, они обычно рассчитываются по максимальному рабочему току, тепловому току, номинальной мощности и / или кВт.

Есть и другие параметры, которые важно учитывать при выборе пускателей двигателя, например, ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура.Мы рассмотрим их в будущем официальном документе.

Мы надеемся, что этот краткий технический документ дал вам хорошее базовое представление о пускателях двигателей. Другие статьи c3controls ищите на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям.Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Что такое стартер двигателя? Типы пускателей двигателей

Типы пускателей двигателей и способы их запуска

Что такое пускатели двигателей?

Пускатель двигателя - это электрическое устройство, которое используется для безопасного пуска и остановки двигателя. Подобно реле, пускатель двигателя включает / выключает питание и, в отличие от реле, он также обеспечивает защиту от низкого напряжения и перегрузки по току.

Основная функция пускателя двигателя:

  • Для безопасного пуска двигателя
  • Для безопасного останова двигателя
  • Для изменения направления вращения двигателя
  • Для защиты двигателя от низкого напряжения и перегрузки по току.

Пускатель двигателя состоит из двух основных компонентов, которые работают вместе для управления и защиты двигателя;

  • Электрический контактор : Назначение контактора состоит в том, чтобы включать / выключать питание двигателя путем замыкания или размыкания контактных клемм.
  • Схема защиты от перегрузки : Назначение этой схемы - защитить двигатель от возможных повреждений из-за состояния перегрузки. Сильный ток через ротор может повредить обмотку, а также другие устройства, подключенные к источнику питания. Он определяет ток и прерывает подачу питания.

Зачем нужен стартер с двигателем?

Пускатель двигателя необходим для пуска асинхронного двигателя. Это из-за низкого импеданса ротора.Импеданс ротора зависит от скольжения асинхронного двигателя, которое представляет собой относительную скорость между ротором и статором. Импеданс изменяется обратно пропорционально скольжению.

Скольжение асинхронного двигателя максимальное, то есть 1 в состоянии покоя (положение покоя), таким образом, полное сопротивление минимально, и он потребляет огромное количество тока, называемого пусковым током. Большой пусковой ток намагничивает воздушный зазор между ротором и статором, что вызывает ЭДС в обмотке ротора. Эта ЭДС создает электрический ток в обмотке ротора, который создает магнитное поле для создания крутящего момента в роторе.По мере увеличения скорости ротора скольжение двигателя уменьшается, и ток, потребляемый двигателем, уменьшается.

Высокий пусковой ток в 5-8 раз превышает нормальный номинальный ток полной нагрузки. Таким образом, такое количество тока может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, и это может вызвать огромное падение напряжения в линии питания, которое может повредить другие устройства, подключенные к той же линии.

Чтобы защитить двигатель от такого огромного количества токов, мы используем стартер, который ограничивает начальный ток на короткое время при запуске, и как только двигатель достигает определенной скорости, нормальное питание двигателя возобновляется.Они также обеспечивают защиту от неисправностей, таких как низкое напряжение и перегрузка по току во время нормальной работы.

Хотя небольшие двигатели мощностью менее 1 лошадиных сил имеют высокое сопротивление и могут выдерживать начальный ток, поэтому им не нужен такой пускатель двигателя, однако им нужна система защиты от перегрузки по току, которую обеспечивают пускатели DOL (Direct On-Line). Из приведенного выше объяснения видно, зачем нам нужен стартер для установки с двигателем?

Как работает стартер двигателя?

Пускатель - это устройство управления, которое используется для переключения двигателя вручную или автоматически.Он используется для безопасного включения / выключения электродвигателей путем замыкания или размыкания его контактов.

Ручной пускатель используется для двигателей меньшего размера, у которых рычаг с ручным управлением приводится в действие вручную (перемещает положение контактов) в положение ВКЛ или ВЫКЛ. Недостатком таких стартеров является то, что они должны включаться после отключения питания. Другими словами, им необходимо ручное управление для каждой операции (ВКЛ или ВЫКЛ). Иногда эта операция может привести к протеканию больших токов в обмотке двигателя, что может привести к сгоранию двигателя.Вот почему в большинстве случаев не рекомендуется использовать другие альтернативные пускатели двигателей с защитой, такие как автоматические пускатели.

С другой стороны, автоматические пускатели, состоящие из электромеханических реле и контакторов, используются для включения / выключения двигателя. Когда ток проходит через катушки контактора, он возбуждает и создает электромагнитное поле, которое притягивает или толкает контакты, чтобы соединить обмотки двигателя с источником питания.

Кнопки пуска и останова, подключенные к двигателю и пускателю, могут использоваться для включения и выключения двигателей.Катушки контактора можно обесточить, нажав кнопку останова, что приведет к обесточиванию катушки. Таким образом, контакты контактора возвращаются из-за пружинного положения в нормальное положение, что приводит к выключению двигателя. В случае сбоя питания или ручного выключения двигатель не запустится автоматически, пока мы не запустим его вручную, нажав «кнопку запуска». На следующей схеме показано, как пускатель двигателя DOL работает в режиме ВКЛ / ВЫКЛ.

Типы пускателей двигателей, основанные на методах и методах пуска

В промышленности для пуска асинхронного двигателя используются различные методы пуска.Прежде чем обсуждать типы двигателей, рассмотрим некоторые методы, используемые в пускателях двигателей.

  • Пускатель полного напряжения или через линию

Такие пускатели напрямую соединяют двигатель с линией питания, обеспечивающей полное напряжение. Двигатели, подключенные через такие пускатели, имеют низкую номинальную мощность, поэтому они не создают большого падения напряжения в линии электропередачи. Они используются в приложениях, где двигатели имеют низкие характеристики и должны вращаться в одном направлении.

  • Реверсивный пускатель полного напряжения

Направление трехфазного асинхронного двигателя можно изменить, поменяв местами любые две фазы. Такой пускатель включает в себя два магнитных контактора с механической блокировкой и переключением фаз для прямого и обратного направления. Он используется в приложениях, где двигатель должен работать в обоих направлениях, а контакторы используются для управления им.

Чтобы изменить скорость двигателя переменного тока, вам необходимо изменить частоту источника переменного тока или количество полюсов (путем повторного соединения обмоток в некоторых) двигателя.Такие типы стартеров запускают двигатель на нескольких предварительно выбранных скоростях для соответствия его применению.

Наиболее распространенным методом пуска является снижение напряжения при пуске двигателя для уменьшения пускового тока, который может повредить обмотки двигателя, а также вызвать сильное падение напряжения. Эти стартеры используются для двигателей с высокими номиналами.

На основе описанных выше методов в промышленности используются следующие типы пускателей двигателей.

Тип пускателя двигателя:

Мы обсудим следующие типы двигателей и способы их пуска на основе вышеуказанных методов пуска двигателей с преимуществами и недостатками.

  1. Устройство прямого пуска (DOL)
  2. Пускатель сопротивления статора
  3. Пускатель электродвигателя с сопротивлением ротора или скользящим кольцом
  4. Пускатель с автотрансформатором
  5. Пускатель с переключением на треугольник
  6. Преобразователь частоты (VFD)

Пускатели двигателей бывают разных типов, но в основном они подразделяются на два типа.

Этот тип пускателя управляется вручную и не требует никакого опыта.Кнопка используется для выключения и включения двигателя, подключенного к ней. Механизм за кнопкой включает в себя механический переключатель, который размыкает или заставляет цепь останавливать или запускать двигатель.

Они также обеспечивают защиту от перегрузки. Однако эти пускатели не имеют LVP (защиты от низкого напряжения), т.е. они не размыкают цепь при сбое питания. Это может быть опасно для некоторых приложений, потому что двигатель перезапускается при восстановлении питания. Таким образом, они используются для двигателя малой мощности.Пускатель прямого включения (DOL) - это ручной пускатель, обеспечивающий защиту от перегрузки.

Магнитные пускатели являются наиболее распространенным типом пускателей и в основном используются для двигателей переменного тока большой мощности. Эти пускатели работают электромагнитно, как реле, размыкающее или замыкающее контакты с помощью магнетизма.

Обеспечивает более низкое и безопасное напряжение для запуска, а также включает защиту от низкого напряжения и перегрузки по току. При сбое питания магнитный пускатель автоматически разрывает цепь.В отличие от ручных пускателей, он включает автоматическое и дистанционное управление, исключающее оператора.

Магнитный пускатель состоит из двух цепей;

  • Силовая цепь; : эта схема отвечает за подачу питания на двигатель. Он состоит из электрических контактов, которые включают / выключают питание, подаваемое от линии питания к двигателю через реле перегрузки.
  • Цепь управления; : эта схема управляет контактами силовой цепи, чтобы включить или отключить подачу питания на двигатель.Электромагнитная катушка включает или отключает питание, чтобы тянуть или толкать электрические контакты. Таким образом обеспечивается дистанционное управление магнитным пускателем.
Пускатель с прямым подключением к сети (DOL)

Устройство прямого запуска с прямым подключением к сети - это простейшая форма пускателя двигателя, которая подключает двигатель напрямую к источнику питания. Он состоит из магнитного контактора, который соединяет двигатель с линией питания, и реле перегрузки для защиты от перегрузки по току. Для безопасного пуска двигателя снижение напряжения отсутствует.Следовательно, двигатель, используемый с такими стартерами, имеет номинальную мощность менее 5 л.с. Он имеет две простые кнопки, запускающие и останавливающие двигатель.

Нажатие кнопки пуска активирует катушку, которая стягивает контакторы вместе, замыкая цепь. А нажатие кнопки останова обесточивает катушку контактора и раздвигает его контакты, разрывая цепь. Переключатель, используемый для включения / выключения источника питания, может быть любого типа, например, поворотный, уровень, поплавок и т. Д.

Хотя этот пускатель не обеспечивает безопасного пускового напряжения, реле перегрузки обеспечивает защиту от перегрева и перегрузки по току.Реле перегрузки имеет нормально замкнутые контакты, которые питают катушку контактора. Когда реле срабатывает, катушка контактора обесточивается и размыкает цепь.

Преимущества пускателя двигателя прямого тока

  • Он имеет очень простую и экономичную конструкцию.
  • Это очень легко понять и работать.
  • обеспечивает высокий пусковой момент за счет высокого пускового тока.

Недостатки прямого пускателя двигателя

  • Высокий пусковой ток может повредить обмотки.
  • Большой пусковой ток вызывает провал напряжения в линии электропередачи.
  • Не подходит для тяжелых двигателей.
  • Может сократить срок службы двигателя.
Пускатель сопротивления статора

Пускатель сопротивления статора использует метод RVS (пускатель пониженного напряжения) для запуска двигателя. Внешнее сопротивление добавляется последовательно с каждой фазой статора трехфазного асинхронного двигателя. Задача резистора - снизить линейное напряжение (впоследствии уменьшая начальный ток), приложенное к статору.

Изначально переменный резистор находится в максимальном положении, обеспечивая максимальное сопротивление.Следовательно, напряжение на двигателе минимально (на безопасном уровне) из-за падения напряжения на резисторе. Низкое напряжение статора ограничивает пусковой пусковой ток, который может повредить обмотки двигателя. Когда двигатель набирает скорость, сопротивление уменьшается, и фаза статора напрямую подключается к линиям электропередач.

Поскольку ток прямо пропорционален напряжению, а крутящий момент изменяется в квадрате тока, уменьшение напряжения в 2 раза снижает крутящий момент в 4 раза.Таким образом, пусковой момент при использовании такого стартера очень низкий и его необходимо поддерживать.

Преимущества пускателя двигателя с сопротивлением статора

  • Обеспечивает гибкость в пусковых характеристиках.
  • Источник переменного напряжения обеспечивает плавное ускорение.
  • Его можно подключать к двигателю как по схеме звезды, так и по схеме треугольника.

Недостатки стартера двигателя с сопротивлением статора

  • Резисторы рассеивают мощность
  • Пусковой момент очень низкий из-за снижения напряжения
  • Резисторы довольно дороги для больших двигателей.
Сопротивление ротора или пускатель электродвигателя с контактным кольцом

Этот тип пускателя электродвигателя работает по технологии запуска электродвигателя при полном напряжении. Он работает только на асинхронном двигателе с контактным кольцом, поэтому он также известен как пускатель двигателя с контактным кольцом.

Внешние сопротивления соединены с ротором в звездообразной комбинации через контактное кольцо. Эти резисторы ограничивают ток ротора и увеличивают крутящий момент. Это, в свою очередь, снижает пусковой ток статора. Это также помогает улучшить коэффициент мощности.

Резисторы используются только во время запуска двигателя и удаляются, когда двигатель набирает свою номинальную скорость.

Преимущества пускателя двигателя с сопротивлением ротора

  • Он обеспечивает низкий пусковой ток при использовании полного напряжения.
  • Из-за высокого пускового момента двигатель может запускаться под нагрузкой.
  • Этот метод позволяет улучшить коэффициент мощности.
  • Обеспечивает широкий диапазон регулирования скорости.

Недостатки пускателя двигателя с сопротивлением ротора

  • Работает только на асинхронном двигателе с контактным кольцом.
  • Ротор дороже и тяжелее.
Автотрансформатор Пускатель

В пускателях такого типа в качестве понижающего трансформатора используется автотрансформатор для снижения напряжения, приложенного к статору во время стадии пуска. Его можно подключать как к двигателям, подключенным по схеме звезды, так и к треугольнику.

Вторичная обмотка автотрансформатора подключена к каждой фазе двигателя. Несколько лент автотрансформатора обеспечивают малую часть номинального напряжения. Во время пуска реле находится в исходном положении i.е. точка ответвления, обеспечивающая пониженное напряжение для запуска. Реле переключается между точками отвода для увеличения напряжения со скоростью двигателя. Наконец, он подключает его к полному номинальному напряжению.

По сравнению с другими методами снижения напряжения, он предлагает высокое напряжение для определенного пускового тока. Это помогает обеспечить лучший пусковой крутящий момент.

Преимущества автотрансформаторного пускателя

  • Обеспечивает лучший пусковой момент.
  • Применяется для пуска больших двигателей со значительной нагрузкой.
  • Он также предлагает ручное управление скоростью.
  • Он также обеспечивает гибкость пусковых характеристик.

Недостатки автотрансформатора стартера

  • Из-за больших размеров автотрансформатора такой стартер занимает слишком много места.
  • Схема сложная и относительно дорогая по сравнению с другими пускателями.
Стартер со звездой-треугольником

Это еще один распространенный метод пуска, используемый в промышленности для больших двигателей.Обмотки трехфазного асинхронного двигателя переключаются между звездой и треугольником для запуска двигателя.

Для запуска асинхронного двигателя он соединяется звездой с помощью трехполюсного реле с двойным ходом. Фазное напряжение при соединении звездой уменьшается в 1 / √3 раз и снижает пусковой ток, а также пусковой момент на 1/3 от нормального номинального значения.

Когда двигатель ускоряется, реле таймера переключает соединение звездой обмоток статора на соединение треугольником, обеспечивая полное напряжение на каждой обмотке.Двигатель работает с номинальной скоростью.

Преимущества пускателя «звезда треугольник»

  • Его конструкция проста и дешева
  • Не требует обслуживания
  • Обеспечивает низкий импульсный ток.
  • Используется для пуска больших асинхронных двигателей.
  • Лучше всего для длительного разгона.

Недостатки стартера звезда-треугольник

  • Работает на двигателе, подключенном по схеме треугольник.
  • Есть больше проводных соединений.
  • Он обеспечивает низкий пусковой крутящий момент, который невозможно поддерживать.
  • Очень ограниченная гибкость пусковых характеристик.
  • Имеется механический рывок при переключении со звезды на треугольник.
Устройство плавного пуска

В устройстве плавного пуска также используется метод снижения напряжения. Он использует полупроводниковые переключатели, такие как TRIAC, для управления напряжением, а также пусковым током, подаваемым на асинхронный двигатель.

ТРИАК с фазовым управлением используется для обеспечения переменного напряжения.Напряжение изменяется путем изменения угла проводимости или угла включения симистора. Угол проводимости поддерживается минимальным для обеспечения пониженного напряжения. Напряжение повышают постепенно, увеличивая угол проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное линейное напряжение, и он работает с номинальной скоростью.

Обеспечивает постепенное и плавное увеличение пускового напряжения, тока и крутящего момента. Таким образом, отсутствует механический рывок и обеспечивается плавная работа, увеличивающая срок службы машины.

Преимущества устройства плавного пуска

  • Он обеспечивает лучший контроль над пусковым током и напряжением.
  • Он обеспечивает плавное ускорение без рывков.
  • Снижает скачки напряжения в системе.
  • Увеличивает срок службы системы
  • Обеспечивает лучшую эффективность и отсутствие необходимости в обслуживании
  • Небольшой размер

Недостатки устройства плавного пуска

  • Это относительно дорого
  • В системе наблюдается рассеяние энергии форма нагрева
Переменная частота Dr ive (VFD)

Как и устройство плавного пуска, преобразователь частоты (VFD) может изменять как напряжение, так и частоту подаваемого тока.Он в основном используется для управления скоростью асинхронного двигателя, поскольку она зависит от частоты питания.

Переменный ток линии питания преобразуется в постоянный ток с помощью выпрямителей. Чистый постоянный ток преобразуется в переменный ток с регулируемой частотой и напряжением с использованием метода широтно-импульсной модуляции через силовой транзистор, такой как IGBT.

Обеспечивает полный контроль скорости двигателя от 0 до номинальной. Опция регулировки скорости с переменным напряжением обеспечивает лучший пусковой ток и ускорение.

Преимущества частотно-регулируемого привода

  • Он обеспечивает лучшее и плавное ускорение для большого двигателя.
  • Он предлагает полный контроль скорости с плавным ускорением и замедлением.
  • Увеличивает срок службы за счет отсутствия электрических и механических нагрузок.
  • Предлагает прямую и обратную работу двигателя.

Недостатки частотно-регулируемого привода

  • Это относительно дорого, если не требуется регулирование скорости
  • Происходит рассеяние тепла.
  • ЧРП создают гармоники в электрических линиях, которые могут повлиять на электронное оборудование и коэффициент мощности.

Похожие сообщения:

KWIKstarters от Sprecher + Schuh

KWIKstarters

Закажите предварительно собранную или соберите ее самостоятельно со склада

Sprecher + Schuh предлагает широкий выбор предварительно смонтированных пускателей или пускателей «со склада», размещенных в ударопрочных неметаллических корпусах типа 1, 12, 4 / 4X, одобренных cUL. Созданные для удобства, экономии места и экономии, линейка KWIKstarter эффективно разработана для использования штатных контакторов CA7 / CAU7 и усовершенствованных твердотельных реле CEP7 или тепловых перегрузок CT7N.Контактор и защита от перегрузки либо предварительно подключены и смонтированы на встроенной DIN-рейке корпуса, либо могут быть заказаны как отдельные компоненты. Обширные заглушки и открытые клеммы гарантируют быструю и беспроблемную проводку.

Размер для большинства промышленных приложений
Пускатели

KWIK управляют двигателями мощностью до 30 л.с. при 460 В (30 л.с. при 575 В) в корпусах двух размеров: всего 208 x 98 мм (8,19 x 3,86 дюйма) или 250 x 125 мм (9,84 x 4,92). Это охватывает более 85% приложений управления промышленными двигателями в очень компактном корпусе, который может быть установлен рядом с оборудованием или непосредственно на нем.

Разнообразие легко выбираемых опций
Пускатели

KWIK доступны в размерах UL от 9 до 43 ампер или размерах 00, 0, 1 и 2 с маркировкой NEMA. Корпус и элементы управления разработаны для простоты. Разнообразие вариантов управления и размеров делает его универсальным серийным пускателем электродвигателя для множества распространенных применений.

Basic Start-Stop KWIKstarters имеют приподнятую кнопку «Стоп» и «Промывка» для облегчения управления.Также доступна синяя модель только для сброса. Эта базовая модель доступна в трехфазном или однофазном исполнении с номинальным током 9 ... 23 А, мощностью до 15 л.с. при 460 В переменного тока или электронным постоянным током, или NEMA типоразмера 00 или 0.

Более мощные стартеры KWIK включают трехфазные и однофазные устройства с различными многофункциональными операциями (или контрольной лампочкой) и функцией сброса. Эти стартеры KWIK доступны в диапазоне от 30 до 43 ампер, с рейтингом UL до 30 л.с. при 460 В переменного тока или постоянного тока с электронным управлением, или типоразмеров NEMA 1 и 2.

HVAC / R KWIKstarters были специально разработаны для промышленности HVAC / R, в трехфазной и однофазной с селекторным переключателем Hand-Off-Auto, контрольной лампой и элементами управления сбросом. Эти стартеры HVAC / R KWIK доступны в диапазоне от 9 до 23 ампер, с номиналами UL до 15 л.с. при 460 В переменного тока или постоянного тока с электронным управлением, или типоразмеров NEMA 00 и 0.

Реверсирование Трехфазные и однофазные стартеры KWIK предлагают множество многофункциональных операций (или контрольной лампы) и сброса.Эти стартеры KWIK доступны в диапазоне от 9 до 23 ампер, с рейтингом UL до 15 л. С. При 460 В переменного тока или постоянного тока с электронным управлением, или типоразмеров NEMA 00 и 0.

Тип E / F CX7 KWIKstarters - это трехфазный контроллер двигателя, сочетающий CA7 и KTA7 для комбинированного контроллера типа E / F. Установленные на заводе органы управления включают в себя ручку включения-выключения и дополнительные устройства управления, селекторный переключатель, многофункциональную кнопку или контрольные лампы. Доступен в стандартной или высокой отключающей способности, переменном токе или электронном постоянном токе, в моделях от 1/2 до 15 л.с. (при 480 В).

Реверсивный тип E / F CXU7 Пускатели KWIK - это контроллеры трехфазного двигателя, объединяющие CA7 и KTA7 для комбинированного реверсивного контроллера типа E / F. Ручка включения-выключения, устанавливаемая на заводе, и дополнительные устройства управления, включая селекторный переключатель, многофункциональную кнопку или контрольные лампы. Доступен в стандартной или высокой отключающей способности, переменном токе или электронном постоянном токе, в моделях от 1/2 до 15 л.с. (при 480 В).


Для максимальной гибкости создайте сам!

Для дополнительной экономии KWIKstarters можно собрать из имеющихся на складе компонентов.Просто возьмите контактор и реле перегрузки или контроллер KTA7 и вставьте их в корпус. Управлять крышкой можно с помощью множества стандартных комплектов. Требуется минимум проводки, а сборку обычно можно завершить за считанные минуты.

Международные стандарты и разрешения

Все стартеры Sprecher + Schuh KWIKstarter внесены в списки UL и одобрены CSA. Они также имеют знак CE.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
