назначение, устройство, схемы подключения. Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Содержание:

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

  • Рабочие (силовые) контакты, для управления работой нагрузки.
  • Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.


Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.


Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Кнопка «Стоп»

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск»

Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.

При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.


Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

Информация:

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

  1. Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
  2. Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Безопасность напряжения

Что касается напряжения, здесь дела обстоят сложнее. Можно, конечно, на каждую фазу поставить по реле напряжения, но это усложнит схему, что, в свою очередь, приведет к удорожанию конструкции. Частично эта проблема решается самой катушкой. Если это катушка на 220 В, то питание она берет с одной из фаз. Когда напряжение на этой фазе пропадает, катушка обесточивается, и МП отключается.

Еще лучше, если катушка на 380 В — тогда защищены две фазы, но при исчезновении напряжения на третьей, защита не сработает. Можно поставить дополнительное реле, запитав его от незащищенной фазы, а его нормально разомкнутые контакты включить в цепь управления катушкой МП. Тогда при потере напряжения на этой фазе реле отключится, и цепь питания катушки МП будет разорвана.

У такого решения есть существенный недостаток. Чтобы МП включился, необходимо чтобы это реле уже было запущено, а этого не произойдет, пока МП не включится, потому что реле запитывается от фазы, идущей после МП.

Подключить реле к кнопке «пуск» нельзя, произойдет межфазное короткое замыкание. В этом случае можно использовать сдвоенную кнопку «пуск», взяв напряжение с одноименной фазы перед МП. Тогда после включения МП реле будет работать в штатном режиме.

Есть другой, более оригинальный, способ. Как известно, на временной шкале напряжение между тремя фазами в любой промежуток времени равно нулю. Если ко всем фазам подключить одним концом конденсатор емкостью 20 мкФ, а другие концы соединить между собой, то получится «звезда», в центре которой будет 0.

Обратите внимание. Подключают реле, рассчитанное на напряжение 220 В между центром «звезды» и нулевым проводом. Когда напряжение есть во всех фазах, реле отключено.

Когда в одной или двух фазах напряжение пропадает, в центре «звезды» появляется напряжение, в этом случае реле срабатывает. Его нормально замкнутые контакты размыкаются (а они включены в схему управления катушкой МП), прерывая цепь в катушке МП.

Это очень чувствительная схема, которая реагирует даже на перепады напряжения. Чтобы снизить чувствительность, необходимо понизить емкость конденсаторов. Напряжение конденсаторов должно быть не менее 400 В. Даже при выходе из строя любого конденсатора схема сработает, т. к. будет нарушена симметрия.

Реверсивная схема

Когда есть необходимость менять направление вращения электродвигателя, используют реверс, который базируется на блоке пускателей. Схемы подключения устройств для 220 и 380 вольт будут иметь следующий вид:

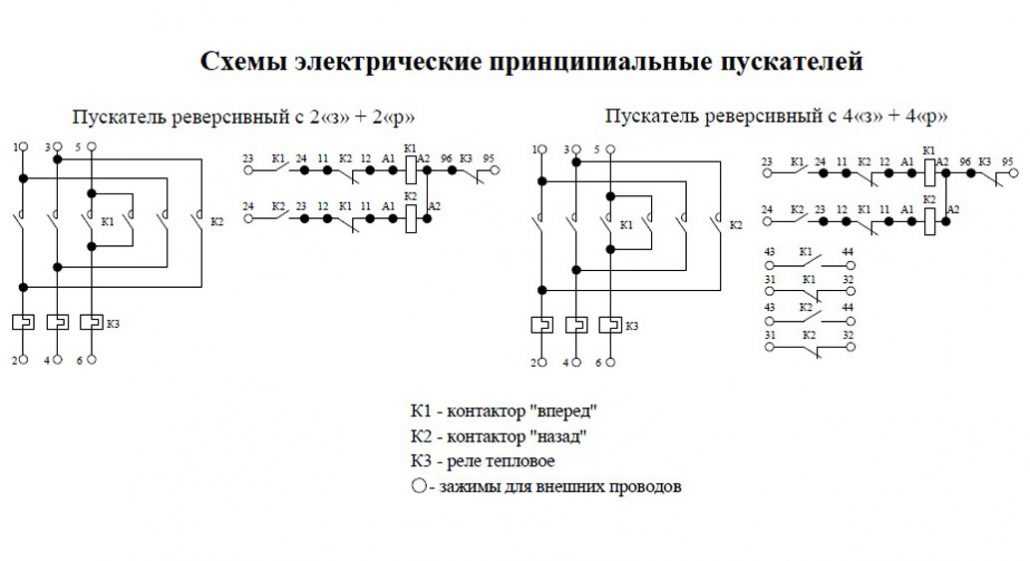

Реверсивная схема схема №1

Реверсивная схема схема №2

Как можно видеть, здесь присутствуют те же элементы, что и в нереверсивных схемах, но добавлен еще один пускатель (КМ2) и кнопка для его запуска (Пуск2). Изменение направления вращения происходит за счет смены фаз. Но необходимо учесть ряд ключевых моментов, в частности предотвращение одновременного включения двух коммутаторов во избежание короткого замыкания. При подаче напряжения через автомат QF, включается пусковая кнопка на первый контактор (Пуск1, КМ1). В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.  Обратный ход включается аналогично, через Пуск 2, но перед этим необходимо отключить питание – Стоп (С).

Нереверсивная схема

Эта методика применяется, если нет необходимости менять в процессе работы направление вращения двигателя. В базовом исполнении, для 220 вольтовых катушек подобные схемы будут иметь вид:

Та же схема, но для 380 вольтовых катушек:

В состав каждой из них входят следующие элементы:

  • Автомат включения (QF),
  • Магнитный пускатель (KM1),
  • Блокирующие контакты (БК),
  • Реле тепловой защиты (P),
  • Двигатель асинхронного типа (M),
  • Предохранительный элемент (ПР),
  • Органы управления или кнопки (Пуск, Стоп).

После подключения питания через автоматический выключатель QF, нажимается кнопка Пуск, которая замыкает контакты и подает напряжение на КМ1 Он осуществляет ввод в работу двигателя. После этого, кнопку Пуск можно отпустить, так как сработает блокировка на контактах БК. Отключение питания в автоматическом режиме происходит при падении напряжения (размыкаются удерживающие контакты БК) или перегрузке (срабатывает тепловое реле или предохранитель). Также можно остановить подачу напряжения вручную, через кнопку Стоп.

Схема комбинации звезды и треугольника

Схемы «звезда» и «треугольник» являются наиболее распространенными при подключении двигателя к электрической линии. В первом случае он будет работать плавно, но не сможет развить полную мощность. Соединение треугольником, в свою очередь, не дает столь ровных оборотов, но позволяет развить полную мощность, вплоть до полуторакратной паспортной.

В двигателях большой мощности часто используют интересный ход: первоначальный плавный ввод организовывается по звезде, а после выхода на необходимые обороты, автоматически переходят на треугольник. Это позволяет в том числе значительно снизить потребляемые пусковые токи. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид:

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.


Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Специфические виды пускателей и схемы их работы

Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

Тиристорные пускатели и схема их включения

Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:

В цепи задействованы следующие элементы:

  • L1, L2, L3 – фазные провода (полюса),
  • ТА1, ТА 2 – трансформаторы тока,
  • R1, R 2 – резисторы,
  • VD1, VD 2 – транзисторы,
  • VS1…VS6 – тиристоры,
  • БУ – блок управления,
  • SB1, SB2 – кнопки «Пуск» и «Стоп».

Пускатели типа ПВР-125р и ПВИ-250 В

Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т. п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

Подключение терморегуляторов посредством пусковых реле

Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:

Формирование АВР на пускателях

Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:

Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.

Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).

Применение дин-реек для крепления

Зачастую подключение пускателя осуществляется посредством дин-рейки. В данном случае вместе с ней применяется устройство специального модульного типа. Дин-рейка являет собой металлический профиль, который используется для подключения модульного оборудования. Оборудование крепится в шкафах, специальных установочных коробках, а также на электрических щитах.

В промышленности используются дин-рейки различной ширины. Расстояния между их крепежными отверстиями также могут отличаться.

Различие пускателей на 220В и 380В

Катушки магнитных пускателей для работы в сетях 380В могут быть на 220 и 380 Вольт без особых переделок схемы. Во всех схемах, приведённых в этой статье, электромагнитные пускатели имеют катушку на напряжение 220 В. Что же делать, если в руки попал пускатель не на 220В, а на 380В?

Всё очень просто – надо нижний (по схеме) вывод катушки пускателя на 380В подключить не к нулю (N), а к L2 или L3. Эта схема даже более предпочтительна, так как вся схема с пускателем на 380В может быть собрана вообще без нуля. Три фазы приходят, и три фазы уходят на двигатель, не считая управления.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Предыдущая

АккумуляторыПоследовательное подключение аккумуляторов

Схема подключения магнитного пускателя

Магнитный пускатель – это чаще всего трехфазный аппарат для частой коммутации и прямого пуска электродвигателей и других нагрузок. Подвижная контактная группа спроектирована так чтобы обеспечивать двойной разрыв. Управляется магнитный пускатель катушкой с магнитным сердечником, что дает высокую скорость срабатывания. Магнитный привод пускателя управляется дистанционно от кнопок управления или систем автоматического управления процессами (релейных или электронных). В этой статье разберем схему магнитного пускателя, которая даст принципиальное понимание принципов его работы.

Что такое величина пускателя

Величина пускателя – это маркировка обозначающая номинальный ток силовой контактной группы. Номинальный ток зависит еще и от режима работы пускателя. Обычно все маркировки рабочих токов приводятся для режима AC-3. Коротко о режимах:

АС-1 – нагрузка неиндуктивная или малоиндуктивная – это самый «легкий» режим работы, это включение нагревательных элементов, систем освещения и т.д.

АС-2 – нагрузка индуктивная, возможен пуск и работа двигателей, но с контактными кольцами и внешним возбуждением – довольно редко встречается на практике.

АС-3 – индуктивная нагрузка и прямой пуск асинхронных двигателей с короткозамкнутым ротором – тяжелый и основной режим работы электромагнитных пускателей.

АС-4 – самый тяжелый режим с частыми пусками, реверсным торможением и повторно-кратковременными включениями, нужно брать пускатели на одну, а то и две ступени выше реального номинального тока.

Итак, номинальный ток и величина пускателя

  • 0 – величина 6,3А – для релейных и сигнальных схем;
  • 1 –величина 10 А;
  • 2 – величина 25 А;
  • 3 – величина 40 А;
  • 4 – величина 63 А;
  • 5 – величина 80-100А;
  • 6 – величина – 160 А.

Чем пускатель отличается от контактора

Пускатель — это контактор с тепловым реле, а часто и в отдельном корпусе (оболочке), но не обязательно. Часто контакторами называют коммутационные аппараты на токи больше 160А — это чаще всего справедливо поскольку для тепловой и максимально токовой защиты таких нагрузок используют автоматы, которые устанавливают перед контактором. А тепловые реле на большие токи — это редкость. Так называемый «голый» пускатель = контактор.

Принцип работы магнитных контакторов (пускателей)  см. рисунок ниже. В основе лежит электромагнит с подвижной частью сердечника и пружиной. Когда питание катушки отключено пружина отталкивает части магнитопровода. Силовые контакты при этом разомкнуты. При включении электромагнита части сердечника смыкаются и контакты замыкаются.


Кроме силовых контактов у контакторов и магнитных пускателей есть вспомогательные контакты: блокирующие, сигнальные и прочие. И, если силовые контакты чаще всего нормально разомкнутые, то вспомогательные бывают и нормально замкнутыми и нормально разомкнутыми. Но об этом дальше в схеме подключения пускателя.

Прямая и реверсивная схема подключения магнитного пускателя

Разберем две схемы: обычная схема прямого пуска, и реверсивная где можно запускать двигатель в разных направлениях.

На всякий случай напомним, что такое нормально открытые (разомкнутые) НО, и нормально закрытые (замкнутые) контакты НЗ.

НО – нормально открытые – остаются разомкнутыми пока к ним не приложить усилие (нажать кнопку или включить электромагнитный привод), после прекращения воздействия воздействия.

НЗ – нормально закрытие – размыкаются от нажатия или срабатывания привода и возвращаются в закрытое состояние после прекращения воздействия.

Ниже представлена простая схема подключения пускателя с управлением от кнопок Пуск и Стоп.

Обратите внимание что контакты Пуск (НО), а контакты Стоп (НЗ). Разберем как работает эта схема пускателя.


КМ 1 – это силовые контакты, которые коммутируют электродвигатель (М), пока катушка пускателя КМ отключена они разомкнуты и двигатель не работает.

КМ 1 БК – вспомогательный (блок-контакт) крайне важен для правильной работы схемы, он механически связана с магнитным приводом и подключен параллельно к пусковой кнопке. То есть ток к катушке КМ может течь или через контакт пусковой кнопки или через блок-контакт, или через оба одновременно. Минимальным условием работы магнитного привода КМ является замыкание хотя бы одного из них.

“Пуск” – это нормально открытый контакт кнопки, он включает привод;

С – это  нормально закрытый контакт кнопки Стоп – её нажатие разрывает цепь питания магнитного привода и отключает электродвигатель.

Р – нормально закрытый контакт теплового реле, если нагрузка превысит номинал тепловое реле сработает и разомкнет цепь управления.

Логика работы схемы магнитного пускателя такова:

  1.  Если исходное состояние как на рисунке, то нажатие кнопки Пуск замыкает цепь привода катушки КМ1. Пускатель срабатывает. При этом замыкаются силовые контакты КМ1 и контакт КМ1 БК – это значит, что, если отпустить кнопку Пуск, двигатель продолжит работать. Ведь выполняется условие чтобы хотя бы один из контактов КМ1 БК или “Пуск” был замкнут.
  2. Если нажать кнопку Стоп, а она включена последовательно в цепь с пусковой кнопкой и блок-контактом, то цепь разомкнется. Схема контактора перейдет в исходное состояние. Потому, что при снятии напряжения с катушки КМ1 размыкаются и силовые контакты, и блок-контакт КМ1 БК. Если кнопку отпустить, то её контакты замкнутся, но питание катушки КМ не восстановится, поскольку разомкнуты КН 1БК и “Пуск”.
  3. Если в процессе работы двигатель перегреется и сработает тепловое реле, привод отключится. Контакт теплового реле Р тоже включен последовательно и разрывает цепь управления. Нажатие пусковой кнопки ни чему не приведет пока тепловое реле не остынет и не вернет контакты Р в замкнутое состояние.

Логика последовательного соединения контактов кнопки Стоп и теплового реле Р в том, что электрическому току никак не пройти мимо них и схема пускателя разомкнется при срабатывании хотя бы одного из них.

В схемотехнике это называется логическое И – когда условием работы схемы является одновременное замкнутое состояние И кнопки Стоп, И контакта теплового реле.

Тогда как параллельное соединение кнопки Пуск и блок-контакта является логическим ИЛИ. Достаточным условием срабатывания схемы пускателя является замыкание ИЛИ одного, ИЛИ второго контакта.

Мы разобрали самую простую схему, она может быть дополнена сигнальными контактами, например, горит лампочка на щите, когда контактор включен, и прочими функциональными улучшениями.

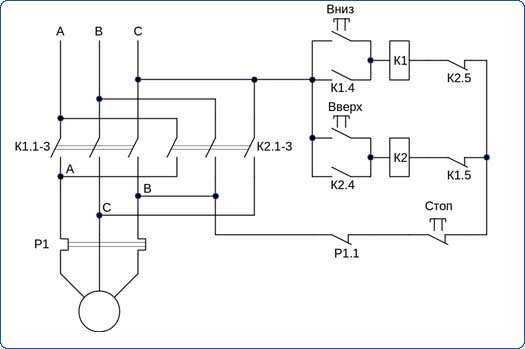

Реверсивная схема подключения сложнее. Здесь для управления одним электродвигателем нужно два магнитных пускателя. Один для работы «вперед» другой «назад».

Дело в том, что для изменения направления вращения нужно сменить чередование фаз и для переключения и нужны два пускателя.

ВАЖНО! Нельзя допускать одновременного срабатывания двух пускателей. При встречном включении получится межфазное короткое замыкание, что почти наверняка приведет к разрушению пускателей. Конечно сработает автомат защиты или предохранители, но контактная группа пускателей успеет прийти в негодность. Поэтому кроме схемной блокировки одновременного включения, которую мы разберем ниже, важно купить пускатели, сразу собранные под работу в реверсивной схеме, и оборудованные механической блокировкой.

На этой схеме пускатели промаркированы КМ1 и КМ2. В отличии от предыдущей схемы подключения магнитного пускателя здесь задействовано по два блок-контакта от каждого пускателя. На схеме обозначены БК.

Если работу нормально-открытого блок-контакта мы уже разобрали, здесь он так же подключен параллельно к пусковой кнопке, то с нормально-закрытыми контактами все сложнее.

Нормально закрытый блок-контакт пускателя КМ1 подключен к цепи управления пускателя КМ2, и наоборот в цепи управления КМ1 есть «засланный казачок» в виде НЗ блок-контакта пускателя К2.

Это нужно для взаимной блокировки и невозможности одновременного срабатывания двух пускателей. Если включен КМ1, то его блок-контакт разомкнут и не даст сработать цепи управления пускателя КМ2.

То есть, если одновременно нажать пусковые кнопки «Вперед» и «Назад», то ничего не произойдет, или включится одно из направлений, если его контакты сработают на долю секунды раньше.

Контакты кнопки «Стоп» и теплового реле тоже включены последовательно, и выключают питание в любом случае, независимо от того в какую сторону крутится электродвигатель.

Схемы подключения магнитных пускателей каждого направления подключены параллельно, и взаимно блокированы, чтобы не дать им сработать одновременно.


Как подобрать тепловое реле по мощности двигателя

Мы не будем подробно разбирать принцип работы и устройство теплового реле для защиты двигателя. Напомним только, что они изготавливаются в виде приставки к схеме пускателя. И защищают двигатель от перегрузки. Внутри реле через каждую фазу идет биметаллическая пластина. От роста температуры пластина изгибается от чего реле срабатывает, нормально замкнутые контакты размыкают цепь схемы управления. Реле сработает даже если перегружена будет только одна фаза из трех.

С однофазными двигателями все предельно просто и номинальный ток указан на табличке (шильдике) двигателя, см. фото левая часть.


И нужно просто взять тепловое реле в диапазон работы которого укладывается этот номинал. Допускается использование трехфазного теплового реле для защиты однофазного двигателя. Каждый полюс теплового реле оснащен полноценной биметаллической пластиной и сработает в штатном режиме.

С трехфазными двигателями все немного сложнее. У них возможны разные режимы работы в зависимости от схемы соединения обмоток – звезда или треугольник. На табличке указаны две цифры нормального тока, см. рисунок выше. Для того чтобы подобрать тепловое реле нужно знать по какой схеме будет работать электродвигатель.

Надеемся материал этой статьи был для вас полезен. До следующих публикаций.

Управление двигателем

в прямом и обратном направлении с помощью концевых выключателей

Эта статья посвящена управлению двигателем в прямом и обратном направлении с помощью концевых выключателей и кнопок.

Как правило, это соединение в основном используется в конвейерных системах в промышленности. Всякий раз, когда нажимается кнопка пуска, двигатель начинает вращаться либо вперед, либо назад, в зависимости от входа, после получения сигнала от концевых выключателей двигатель останавливается.

Основным пунктом уведомления в этом соединении является система блокировки, т. е. когда двигатель вращается в прямом направлении, вы не можете заставить двигатель вращаться в обратном направлении, если не остановите двигатель перед изменением его направления, и наоборот.

Компоненты

Ниже показаны необходимые компоненты для цепей прямого и обратного хода двигателя.

  1. Миниатюрный автоматический выключатель (MCB)
  2. Контактор
  3. Концевые выключатели
  4. Кнопки
  5. Кнопка «Пуск»
  6. Кнопка «Стоп»
  7. Мультиметр
  8. Токоизмерительные клещи

Схемы цепей

Этот регулятор прямого и обратного хода имеет две цепи.

Это:

  • Силовая цепь
  • Цепь управления

Силовая цепь

Основными компонентами, используемыми в силовой цепи, являются 3-полюсный автоматический выключатель и два контактора для прямого и обратного управления двигателем.

MCB защищает двигатель от перегрузок и неравномерных колебаний. Контакторы используются для замыкания и размыкания контакта с нагрузкой (двигателем).

В этой связи важно отметить, что любая из двух фаз была перепутана для противоположных направлений вращения двигателя.

Цепь управления

 Двигатель в цепи питания управляется компонентами в цепи управления.

Основными компонентами цепи управления были кнопки пуска и останова, катушки контактора и концевые выключатели.

Концевые выключатели использовались для определения конечного положения, а катушки контактора использовались для включения контактора в силовой цепи.

Управление двигателем в прямом и обратном направлении

Трехфазное питание 440 В подается на силовую цепь для управления двигателем. Данный источник питания проходит через 3-полюсный автоматический выключатель.

MCB, электромеханическое устройство с ручным управлением для подачи питания на контактор и нагрузку.

Для схемы управления подано напряжение 240 В для управления нагрузкой через Контактор. Затем нажимается кнопка Forward Start.

Питание управления подается на размыкающие (нормально замкнутые) контакты концевого выключателя 1 и контактора реверса, что приводит в действие контактор прямого хода.

При подаче питания на катушку контактора прямого хода в цепи управления срабатывает контактор прямого хода в силовой цепи, что заставляет двигатель вращаться в прямом (по часовой стрелке) направлении.

Как только концевой выключатель 1 получает сигнал, его состояние меняется с NC (нормально замкнутый) на NO (нормально разомкнутый), что обесточит катушку контактора прямого хода.

Катушка контактора прямого хода в цепи управления была обесточена в цепи управления, поэтому контактор прямого хода был деактивирован.

Итак, питание двигателя было отключено. Теперь двигатель перестал вращаться.

Поскольку прямое и обратное управление использовалось в основном на конвейерах, после достижения предела его следует реверсировать.

Таким образом, для реверсивного управления нажимается кнопка реверсивного пуска, чтобы включить реверсивный контактор.

Здесь на катушку контактора реверса подается питание в цепи управления, что приводит к срабатыванию контактора реверса в силовой цепи.

Контактором реверса питание подано на двигатель, теперь двигатель начинает вращаться в обратном (против часовой) направлении

В этом реверсивном управлении также после получения сигнала от концевого выключателя 2 контактор реверса обесточивается.

Итак, обесточивание катушки контактора реверса в цепи управления приводит к отключению контактора реверса в силовой цепи.

Итак, питание двигателя было прекращено, и двигатель перестал вращаться.

Итак, процесс продолжается. После достижения предела нажимается Пуск вперед, и двигатель начинает вращаться в прямом направлении. Этот цикл продолжается до тех пор, пока не будет нажата кнопка остановки.

Напряжение и ток измеряются с помощью мультиметра и клещей соответственно. Напряжение и ток будут одинаковыми как в прямом, так и в обратном направлении.

Для измерения напряжения два щупа мультиметра помещались на любую из двух линий цепи. Это может быть L1, L2 или L2, L3 или L1, L3.

Значение напряжения измеряется и отображается на дисплее. Это трехфазное питание, поэтому полученное значение напряжения составляет ~ 440 В.

Ток измеряется клещами. Токоизмерительные клещи также известны как трансформаторы с разъемным сердечником, железный сердечник трансформатора шарнирно закреплен, как и в случае плоскогубцев.

С трансформатором тока с разъемным сердечником и присоединенным амперметром можно измерять переменный ток, не разрывая цепь.

Для измерения тока плоскогубцы счетчика помещаются в любой из проводников. L1 или L2 или L3. Измеренное значение отображается на дисплее.

Применение

  1. Для перемещения материалов на конвейере
  2. Автоматическое открытие и закрытие ворот
  3. Подъем материалов в системе управления подъемным механизмом

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

проводка%20схема%20для%20а%20вперед%20и%20реверс%20мотор%20паспорт стартера и примечания по применению

Лучшие результаты (6)

org/Product»> org/Product»>
Часть Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть
EVM-БЕЗВЕДОВЫЙ1
Инструменты Техаса Переходник для поверхностного монтажа на разъем DIP для тестирования безвыводных корпусов TI с 6, 8, 10, 12, 14, 16 и 20 контактами
БК2012СН-Д107Г4 Инструменты Техаса NiCd/NiMH газомер с интерфейсом 1-Wire (DQ), 5 драйверами светодиодов и регулятором медленной зарядки 16-SOIC от 0 до 70
BQ2014SN-D120TRG4 Инструменты Техаса
Указатель газа NiCd/NiMH с 1-проводным (DQ) интерфейсом, 5 драйверами светодиодов, управляющими сигналами для микросхемы быстрой зарядки BQ2004 16-SOIC от 0 до 70
ТПС62401ДРКР Инструменты Техаса Двойной, 400 мА и 600 мА, понижающий преобразователь 2,25 МГц с интерфейсом 1-Wire в QFN 10-VSON от -40 до 85
ТПС62403ДРКТ Инструменты Техаса Двойной, 400 мА и 600 мА, понижающий преобразователь 2,25 МГц с интерфейсом 1-Wire в QFN 10-VSON от -40 до 85
TSC2000IPW Инструменты Техаса 4-проводной программируемый контроллер сенсорного экрана с 8/10/12-битным АЦП 125 кГц и интерфейсом SPI 20-TSSOP от -40 до 85

проводка%20схема%20для%20а%20вперед%20и%20реверса%20двигатель%20стартер Листы данных Context Search

MFG и тип ПДФ Теги документов
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2817741 ДК-БИК-35В
org/Product»>
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2839127 индивидуа2749880
принципиальная схема samsung led

Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост
Текст: Нет доступного текста файла


Оригинал PDF
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2817738 ДК-БИК-35В
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF UL508 ЭП001, РВ260, org/Product»>
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF WDCB28 WDCB28—SA-ENG SA-WACB24
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2817987 ДК-БИК-35В
2011 — ДК-БИК-35

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF НТК-2010) ДК-БИК-35
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2807586 org/Product»>
2011 — 281835

Аннотация: МЭК 61643-1
Текст: Нет доступного текста файла


Оригинал PDF ТТ-2009) 281835 МЭК 61643-1
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2839130 230/FM ДК-БИК-35В
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF 85447L 14Р47 14Ф47 5269L 0А/30А Д-133
2010 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF НТК-2010) org/Product»>
2011 — 2817738

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ТТ-2009) 2817738
2008 — МЭК 61643-1

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ТТ-2007) МЭК 61643-1
2010 — МЭК 61643-1

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ТТ-2009) МЭК 61643-1
2008 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ТТ-2007) org/Product»>
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2838843 320-СТЭ
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2816399 Con830443
2012 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал PDF ком/нас/продукт/2858315 320-УД-СТ ТТ-2011)
схема проводки несущей

Резюме: проводка IGBT СХЕМА ДРАЙВЕРА IGBT Параллельный IGBT демпфирующий конденсатор Хитачи Параллельная схема IGBT MBN800
Текст: Нет доступного текста файла


Оригинал PDF

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
