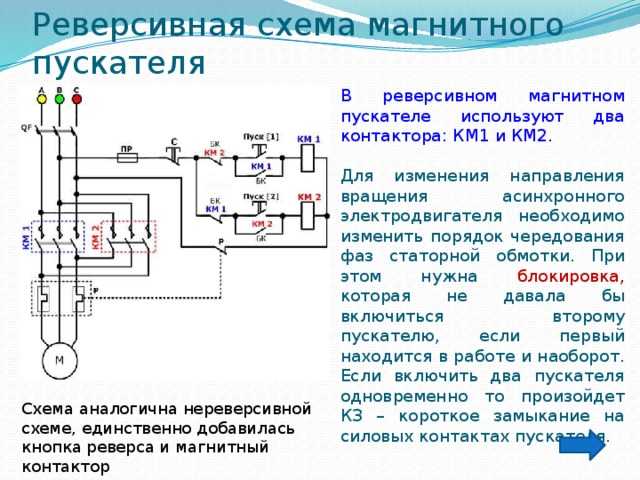

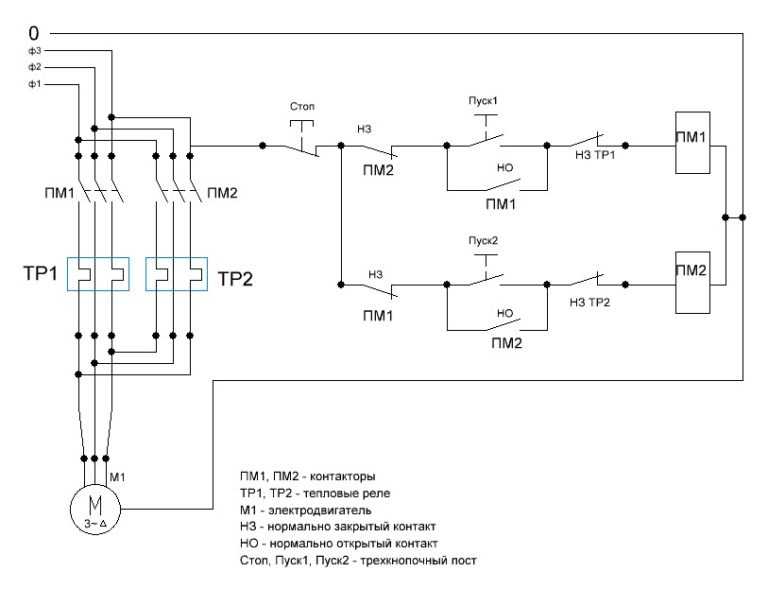

Схема реверсивного пускателя

Для переключения вращения электропривода в прямом и обратном направлении применяется схема реверсивного пускателя. Ниже рассмотрены пусковые и рабочие режимы, защитные мероприятия. Дополнительные рекомендации предотвратят ошибки при монтаже и аварии в процессе эксплуатации.

С помощью этих устройств обеспечивается управление электродвигателем

Нереверсивное подключение электродвигателя

Сначала следует рассмотреть относительно простой вариант, когда электрический двигатель выполняет свои функции с вращением только в одном направлении. Такие решения вполне достаточны для насосных станций, компрессорных установок.

Типовая нереверсивная схема

В этом варианте подключен трехфазный источник питания 220 V последовательно через автомат и магнитный пускатель «КМ». Реле «Р» в нулевой цепи обеспечивает защиту при чрезмерном нагреве силового агрегата. Второй контакт обмотки пускателя подсоединен к одной из фаз «С» через плавкий предохранитель «FU», ограничивающий силу тока. Двумя кнопками устанавливают соответствующие режимы: «Пуск» и «Стоп».

Нереверсивный запуск

Включение автомата – подготовительный этап. Электродвигатель начинает вращение после нажатия кнопки «Пуск». Это действие подключает питание обмоток. Силой магнитной индукции якорь перемещается в нужное положение. Комбинированный контактор пускателя подает напряжение на рабочие обмотки. В этом положении шунт замыкает вспомогательную цепь, что сохраняет питание силового агрегата в рабочем режиме при отжатой кнопке.

Остановка

Для остановки нажимают «Стоп». В этом положении отключается питание катушек пускателя. Пружина перемещает якорь в исходное положение с одновременным размыканием силовых контактов.

Защита двигателя при нереверсивном пуске

При попадании в механический привод посторонних предметов ток в обмотках двигателя увеличивается. Нагрев изгибает биметаллические элементы теплового реле. На определенном уровне повышения температуры цепь нулевого провода разрывается. Контактные группы «КМ» возвращаются в исходное положение. Плавкий предохранитель выполняет свои функции при коротком замыкании между витками катушки индукции магнитного пускателя.

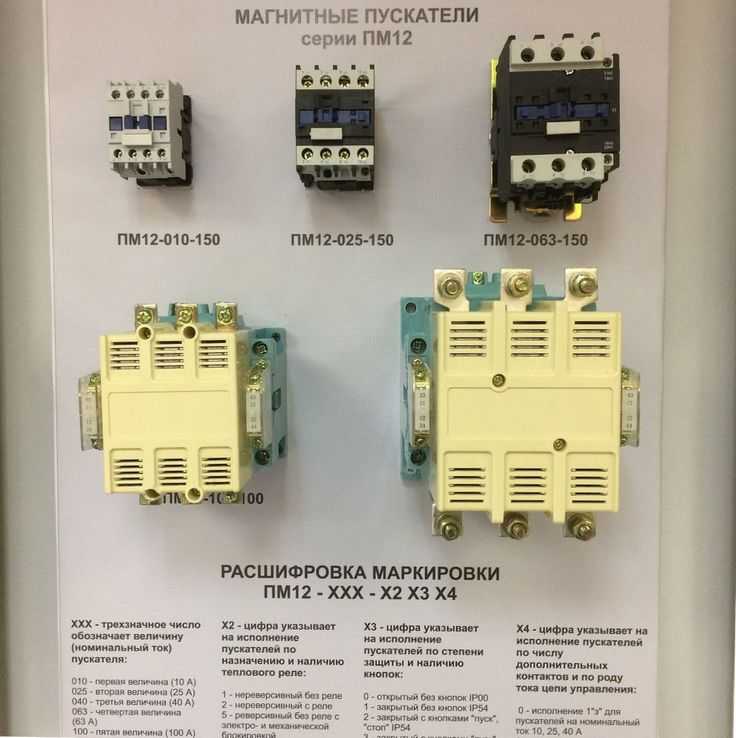

Устройство магнитного пускателя для реверсного пуска

Стандартный пускатель состоит из следующих компонентов:

• сердечник с закрепленной на нем катушкой индукции;
• якорь с механизмом перемещения контактных групп;
• корпус, обеспечивающий целостность конструкции вместе с защитой от внешних воздействий.

При подаче (отключении) тока питания движением якоря замыкаются (отсоединяются) соответствующие контакты силовых цепей. Реверсивные модификации создают из двух обычных пускателей, установленных на одной монтажной панели. Дополнительными проводниками обеспечивается блокировка, препятствующая одновременному включению двух изделий.

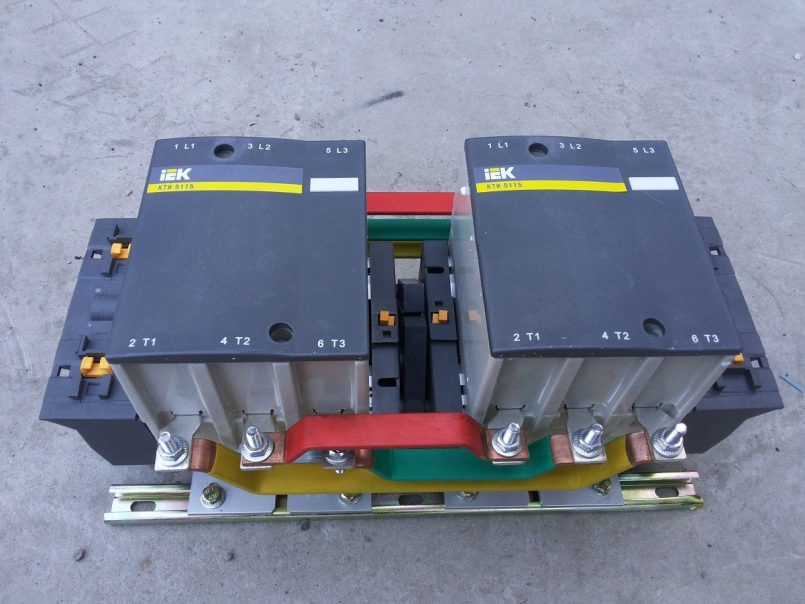

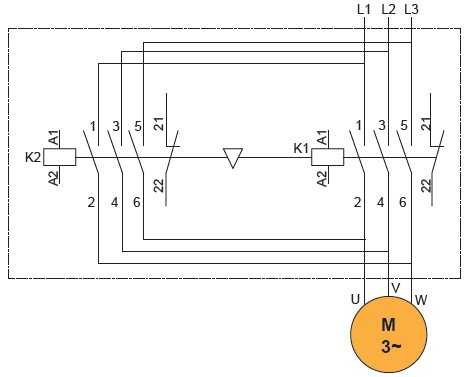

Реверсивный пускатель

К сведению. В некоторых моделях блокировка организована с применением специальных механических приспособлений.

В этом варианте используют отдельные клавиши, которые инициируют вращение ротора в прямом и обратном направлении. Первый рабочий режим сопровождается шунтированием контактной группой «КМ1» соответствующей цепи. Если нажать после этого клавишу «Назад», ничего не произойдет.

Для активизации обратного вращения следует сначала остановить двигатель, чтобы исключить поломку. Нажатием «Стоп» (С – на рисунке ниже) отключают питающее напряжение 380 V. После можно подать ток в нужные обмотки через силовые контактные группы «КМ2».

Схема подключения

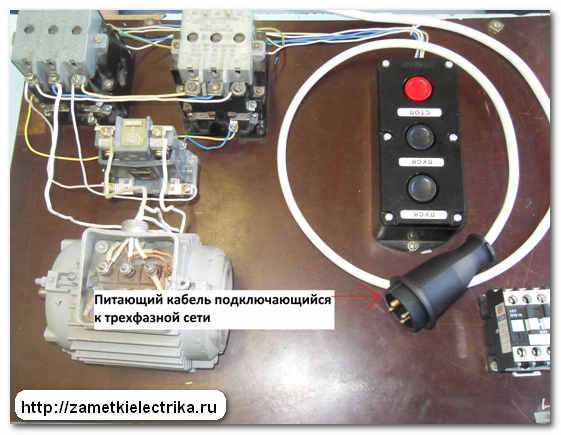

Как подключается реверсивный пускатель

Такие пускатели применяют в станках и других устройствах, где необходимо попеременное вращение двигателя в разных направлениях.

Принцип подключения однофазной сети аналогичен рассматриваемому варианту. В обоих случаях устанавливают плавкие предохранители для предотвращения повреждения цепей сильными токами.

Как происходит включение

На первой стадии основной выключатель «QF» обеспечивает подачу трех фаз на все входные контакты двух пускателей. Разомкнутая цепь управления отключает питание обмоток двигателя.

Как происходит переключение

Нажатием второй клавиши «Пуск-2» подают ток в обмотки для вращения двигателя в обратном направлении. Как видно по схеме, одновременное включение двух устройств невозможно.

Реверсивное подключение трехфазного двигателя

В остановленном положении система управления готова к работе. Однократным нажатием «Пуск-1» подают питание на обмотки для вращения ротора в прямом направлении. Шунт поддерживает целостность электрической цепи после возврата кнопки пружиной в исходное положение.

Переключение системы при противоположном вращении

Первый пускатель отключается, так как электромагнитный привод второго разрывает цепь контактной группы «КМ2» (схема реверс).

Изменение поворотного движения

Изменение режимов через остановку предотвращает быструю подачу напряжения на другие обмотки электродвигателя. Действие с определенной временной задержкой предотвращает механические повреждения, исключает сильные броски напряжения при подключении к источнику нагрузки с индуктивными характеристиками.

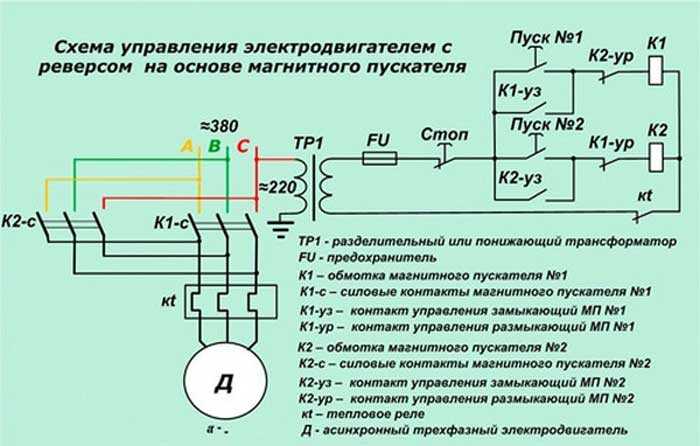

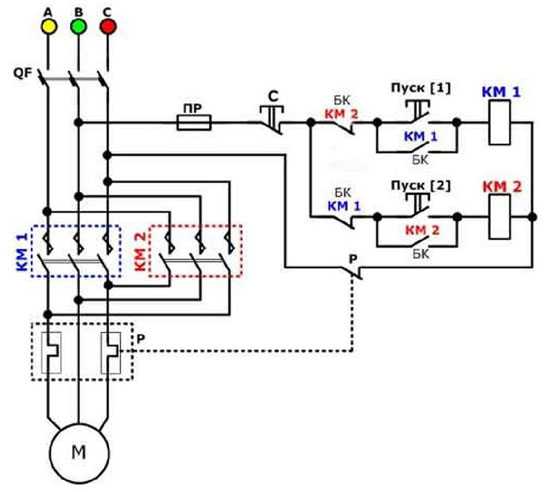

Схема подключения

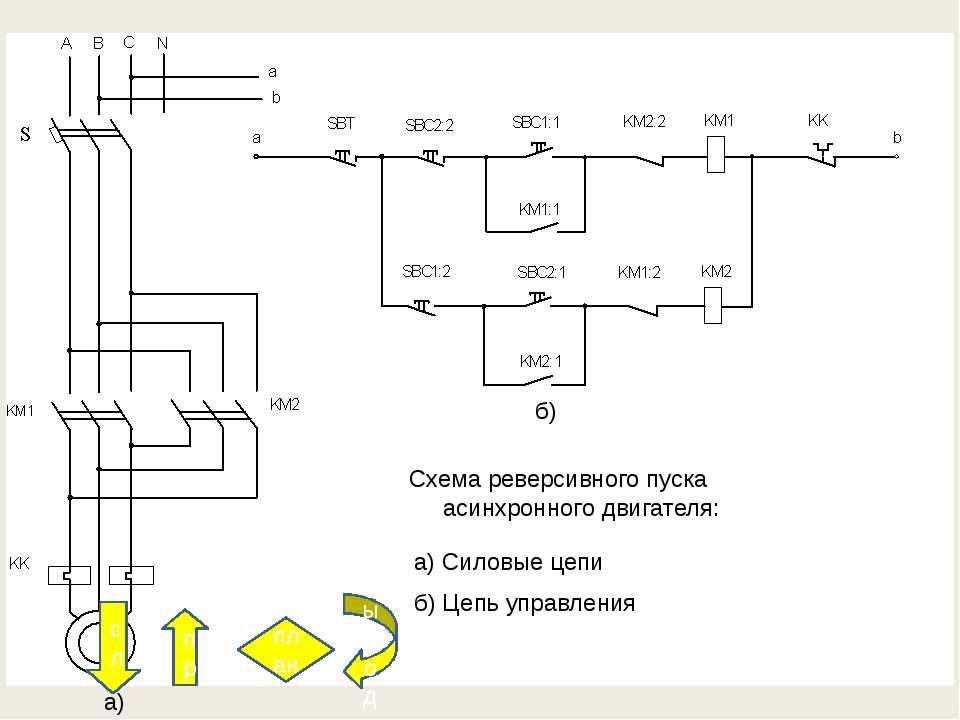

Далее подробно рассмотрена однолинейная схема подключения реверсивного магнитного пускателя.

Силовая часть и цепи управления

После включения силового автомата QF питание поступает на верхнюю группу контактов пускателей. Цепь управления подключается к фазе «А» и нейтральному проводнику, но находится в разомкнутом состоянии, которое поддерживается соответствующим положением элементов: SB2 (3), КМ 1.1. (2.1.).

Токи в исходном состоянии

Работа цепей управления при вращении двигателя влево

Однократное нажатие кнопки «Влево» подает питание на катушку для перемещения якоря и замыкания контактов КМ2. Шунт КМ 1.1. поддерживает целостность электрической цепи в рабочем режиме.

Положение управляющих компонентов при вращении двигателя в прямом направлении

Работа цепей управления при вращении двигателя вправо

Для активации противоположного вращения меняют местами две фазы на обмотках двигателя. Предварительно нажимают «Стоп» (SB1), так как без этой промежуточной операции включить второй реверсивный магнитный пускатель не получится.

Изменения при вращении электродвигателя в обратном направлении

Силовые цепи

На следующих рисунках показано, как именно переключаются обмотки в схеме реверсивного пуска для вращения ротора в одну и другую стороны. Фаза «А» остается на том же месте. Меняются местами «В» и «С».

Подключение двигателя в разных режимах

Защита силовых цепей от короткого замыкания или «защита от дурака»

Если переключение пускателей выполнить без перерыва, две фазы будут одновременно поданы на силовые клеммы КМ1. Короткое замыкание повредит конструкцию. Для предотвращения подобных ситуаций применяют отдельные контактные группы (КМ 2.2. и КМ1.2.), которые устанавливают перед катушками КМ1 и КМ2. При подключении этих устройств, кроме соответствия по нагрузкам, отдельное внимание следует уделить корректному монтажу и защитным мероприятиям.

Следует учитывать особенности решения разных практических задач. Так, асинхронный двигатель подключают через пусковой конденсатор. Обеспечить функциональность пускателя от источника постоянного напряжения можно. Однако в этом случае понадобится ограничить силу тока специальным резистором, чтобы предотвратить повреждение катушки. Придется подобрать оптимальное электрическое сопротивление для сохранения работоспособности привода якоря.

Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

Любой магнитный пускатель состоит из следующих основных частей:

• Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря,
• Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса,
• Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления,
• Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

1. Подключение к сети с напряжением 220 В,
2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

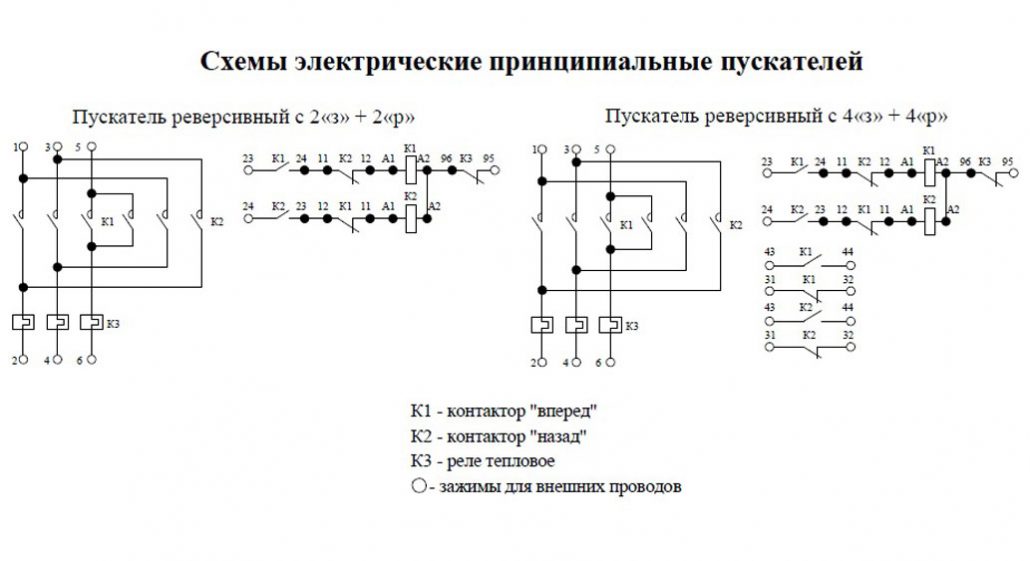

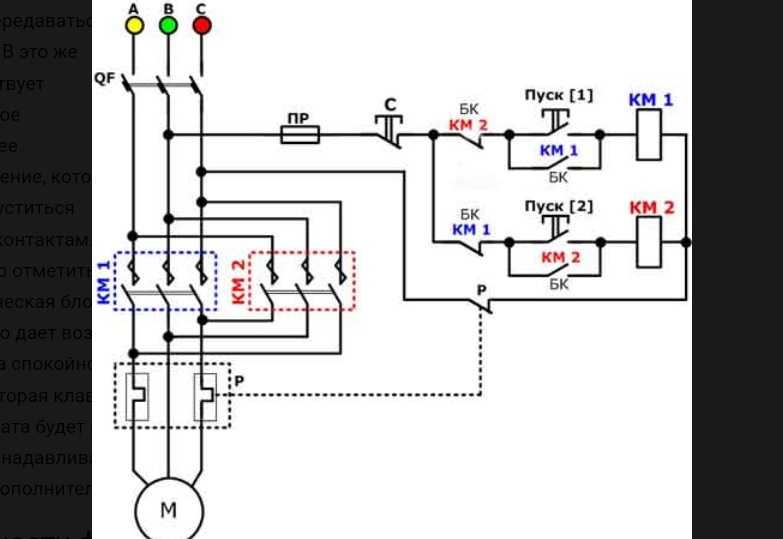

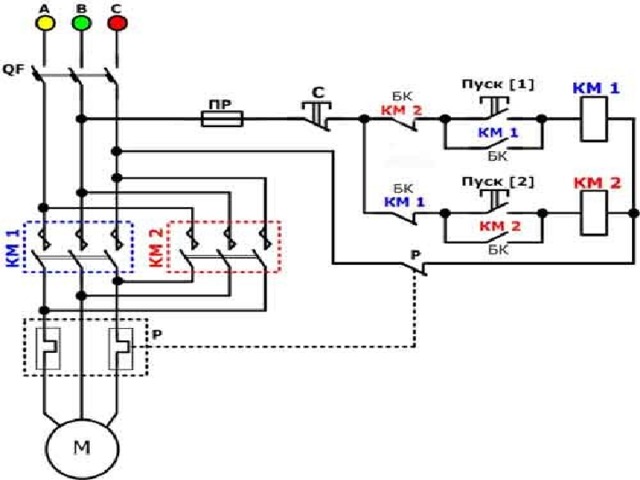

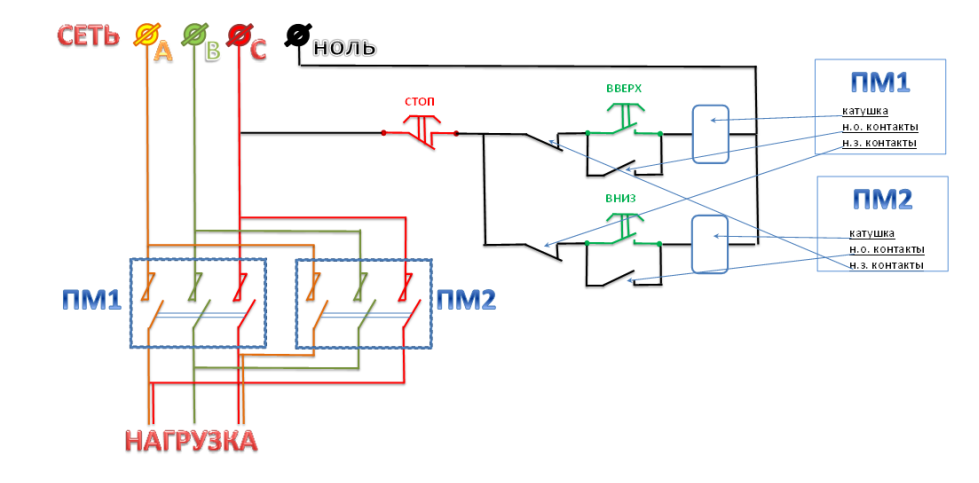

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

1. Блокирующие или блок-контакты,
2. Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
3. Контакты тепловой или токовой защиты (релейные элементы),
4. Силовые контакты пускателей.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

• МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
• Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
• М – электродвигатель.

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т. д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.

Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.

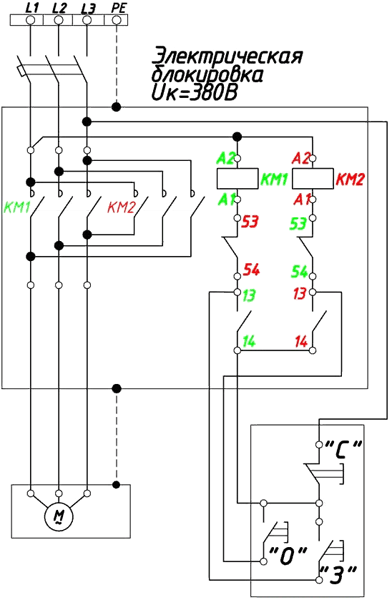

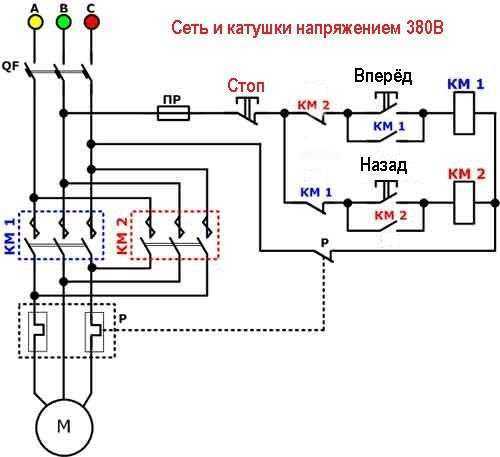

Вид и функционирование реверсивной схемы на 380 В

Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков). Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.

Вид реверсивной схемы на 380 В

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.

Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.

Схема реверсивного подключения электродвигателя

В домашнем хозяйстве приходится использовать различные приборы, которые помогают облегчить выполнение какой-то задачи. В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Часто для этого важно знать, как сделать схему подключения электродвигателя. Заставить его вращаться не так сложно, а изменить направление движения уже сложнее. В статье будет рассказано о том, как выполнить схему реверсивного подключения двигателя.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

• ротор;
• статор.

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

• коллекторные;
• асинхронные.

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

• магнитного поля;
• индукции.

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора. Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

Обратите внимание! Чаще всего асинхронные двигатели имеют трехфазное подключение. Благодаря использованию дополнительных компонентов его можно переделать на работу от сети 220 вольт.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя. Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

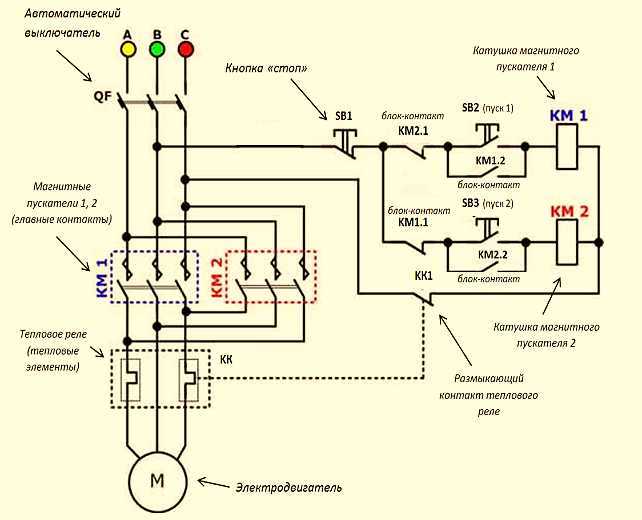

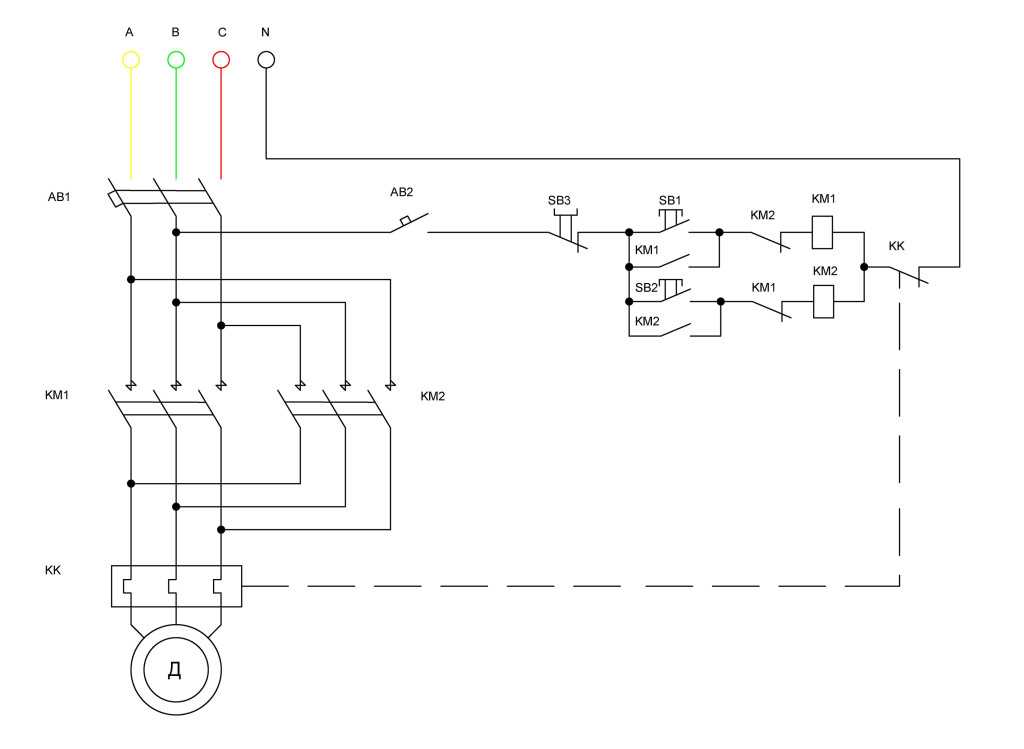

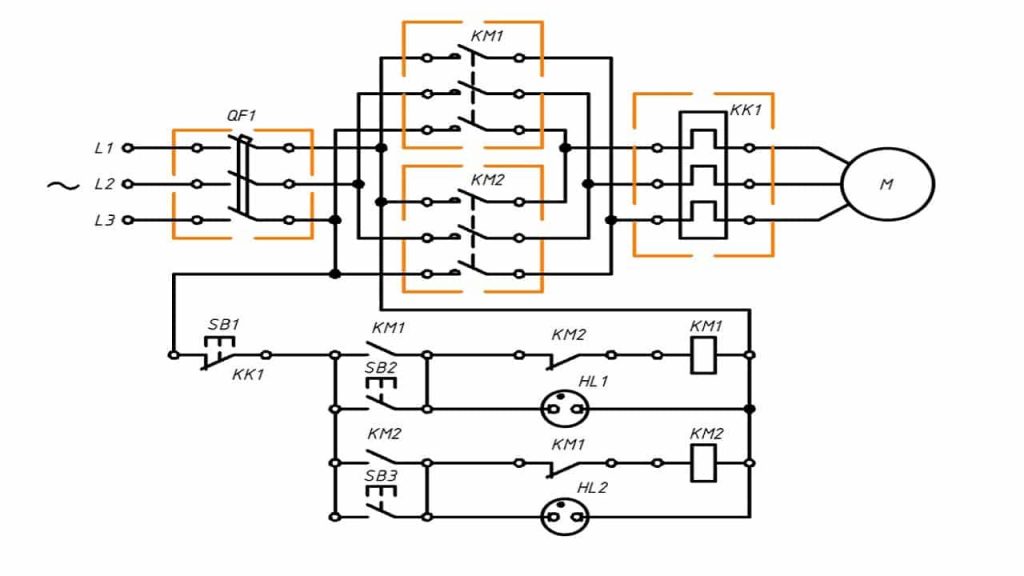

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Обратите внимание! На схеме хорошо видно, что два контактора не могут быть задействованы одновременно, поэтому сбоя произойти не может.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель.

Обратите внимание! В реверсивной схеме подключения двигателя должен присутствовать дополнительный защитный модуль, который будет следить за тем, чтобы двигатель был остановлен перед началом нового цикла.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Этапы подключения

Подключение двигателя для реверсивного движения отличается в зависимости от того, какая сеть будет выступать питающей 220 или 380. Поэтому есть смысл рассмотреть их отдельно.

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

К однофазной сети

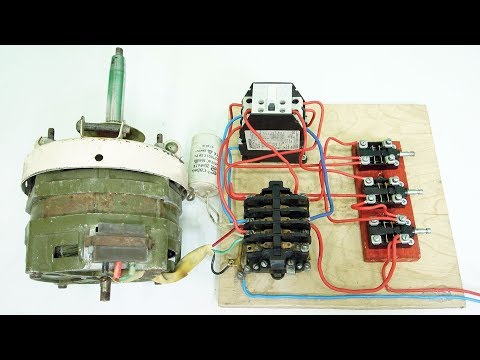

В домашних условиях часто приходится задействовать асинхронный двигатель, но не в каждом хозяйстве есть трехфазная сеть, поэтому важно знать, как подключить двигатель к однофазной сети. Для запуска от одной фазы требуется дополнительный импульс, чтобы его обеспечить подбирается конденсатор требуемой емкости. Если говорить проще, то конденсаторов должно быть два. Один из них является пусковым и подключается параллельно первому. Соединение обмоток двигателя выполняется по схеме «звезда». Если обмотки соединены другим способом и нет возможности его изменить, тогда не получиться выполнить требуемую схему.

Чтобы реверсивная схема функционировала потребуется переключение питания, которое поступает от конденсаторов между полюсами. Понадобится два выключателя и одна не фиксируемая кнопка. Одни из выключателей будет отвечать за подачу напряжения в цепь питания двигателя. Второй выключатель должен иметь три положения. В одном из них он будет выключенным, а в двух других изменять подачу питания от конденсаторов на обмотки. Не фиксируемая кнопка будет дополнительно подключать второй конденсатор на момент запуска двигателя.

Два вывода конденсатора подключаются между собой. К двум другим происходит подключение пусковой кнопки. Средний вывод трехпозиционного переключателя подключается к конденсаторам в том месте, где они объединены между собой. Два других вывода подключаются к клеммам двигателя, на которые приходит питание. Конденсаторы подключаются к выходу обмотки, которая применяется для запуска. Кнопка включения ставится в разрыв фазного провода.

Чтобы привести весь механизм в действие, необходимо подать питание на цепь двигателя основным выключателем. После этого задается направление вращения двигателя трехпозиционным выключателем. Далее нажимается кнопка пуска до момента выхода двигателя на рабочие обороты. Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс.

Резюме

Как видно реверсивное подключение требует определенных навыков, но может быть осуществлено без особых сложностей при соблюдении всех рекомендаций. Теперь не будет препятствий в использовании трехфазных агрегатов от однофазной сети, при этом следует понимать, что максимальная мощность будет ограничена, т. к. невозможен выход на полное потребление. На компонентах для подключения лучше не экономить, т. к. это скажется на сроке службы всей схемы. Во время сборки и запуска необходимо придерживаться всех правил безопасности работы с электрическим током.

1. Здравствуйте подбор и зборка компонены, пожете.
   89607053785 перезвоните пожалуйста

   Анатолий01.02.2020 в 01:18

Нереверсивная схема подключения магнитного пускателя

В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.

Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.

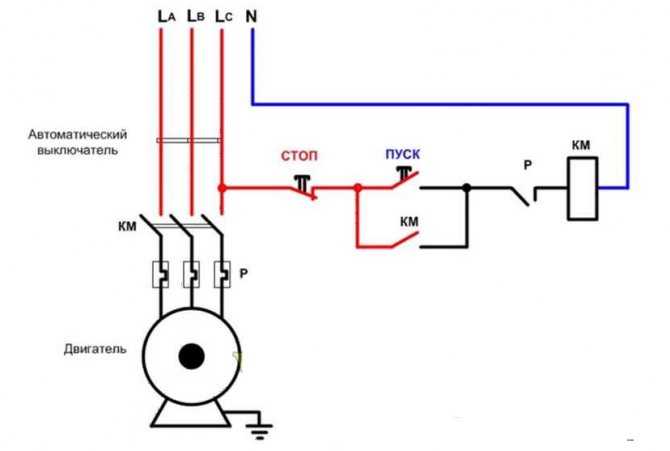

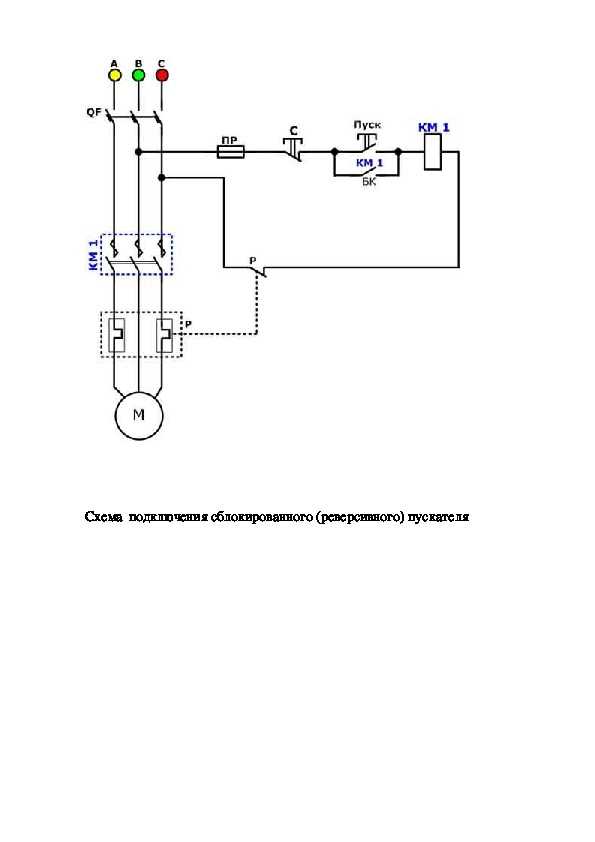

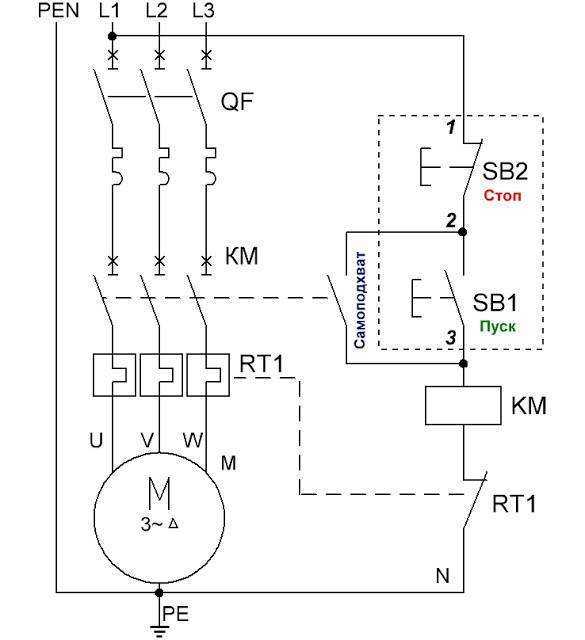

Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В.

Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:

— 3-х полюсный автоматический выключатель;

— силовые контакты магнитного пускателя КМ;

— тепловое реле Р.

Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.

Кнопочный пост содержит 2 кнопки:

1) нормально-разомкнутую кнопку ПУСК;

2) нормально-замкнутую — СТОП.

Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК.

Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.

Рассмотрим работу схемы.

Включаем трехполюсный автоматический выключатель, его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.

Запуск.

Для запуска двигателя нажимаем кнопку ПУСК. Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.

Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК.

Теперь, отпуская кнопку ПУСК, питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.

Останов.

Чтобы остановить двигатель, нажимаем кнопку СТОП. Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.

Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.

После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.

Защита от перегрузок.

Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.

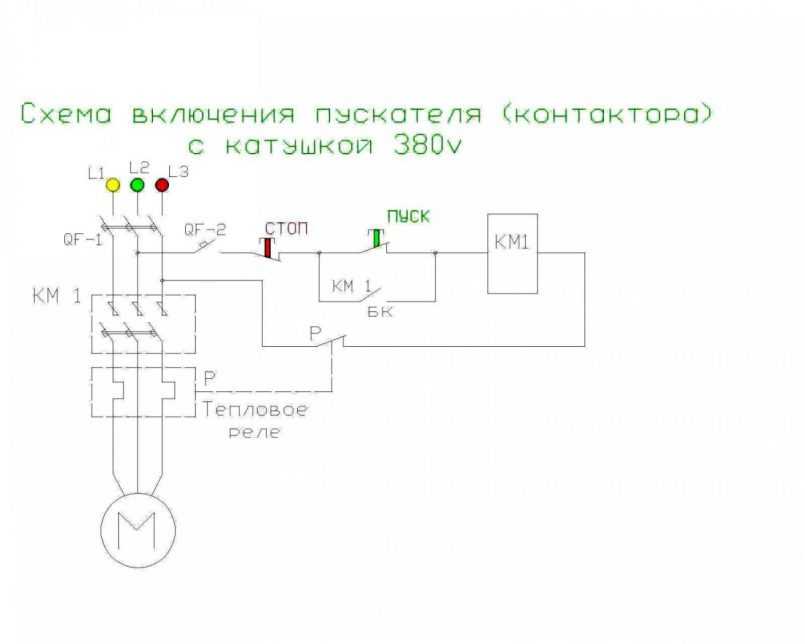

Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.

В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.

Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU. В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.

Если видео оказалось для Вас полезным, нажмите НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, и Вы первым узнаете о выходе новых интересных видео по электрике!

Смотрите самые

Что такое реверсивный пускатель: принципы работы и структурные особенности

Всем нам известна пара слов – «аверс и реверс». Эти лексемы — латинского происхождения. Имеют семантику, противоположную друг другу, означая: «прямой и обратный», «лицевая сторона и оборотная сторона» и так далее. Эти понятия часто используют в нумизматике, но физика и математика не являются в этом плане исключением. Например, существует реверсивный пускатель, который просто незаменим в электромеханике, ему и будет посвящена данная статья. Но прежде чем разбираться, как устроен реверсивный пускатель, стоит понять принципы его работы. Для этого рекомендуем обратить внимание на ключевые понятия, связанные с магнитным пускателем.

Что такое магнитный пускатель, и какое он имеет предназначение?

Стандартный магнитный пускатель – это типичное электромеханическое устройство, которое нацелено на работу с трехфазными электродвигателями. Его целевое назначение – обеспечение непрерывной и безопасной работы двигателя, включая контроль отключения питания агрегата, если будут возникать внештатные или аварийные ситуации.

Используемая схема реверсивного пускателя позволяет успешно его применять для электрокотлов, тэнов, электродвигателей, то есть когда необходимо проявить функционал коммутационного аппарата или осуществить автоматическое подключение или отключение от электрического источника.

Определим основные задачи магнитного пускателя, а они следующие:

• дистанционное управление агрегатами. Например, асинхронным двигателем. Созданная схема реверсивного пускателя с кнопками позволяет менять направление вращения вала.
• контроль нагрузок агрегата. Применятся для разгрузки маломощных контактов. Даже есть возможность подключить магнитный пускатель к домашнему выключателю, подготавливая его к работе с большим количеством лампочек.

Как устроен магнитный пускатель: все его основные составляющие

Стандартный магнитный пускатель состоит из следующих основополагающих элементов:

• внешнего защитного кожуха;
• основного инструмента управления;
• специального контактора;
• тепловогореле.

Конструктивные особенности реверсивного магнитного пускателя простые, но достаточно эффективные и надежные. Все агрегаты усовершенствованы и модифицированы настолько, что их компактность и функциональность переоценить просто нельзя. Они легкие и удобные в применении, особенно те виды оборудования, которые оснащены специальными тепловыми реле, отвечающими за аварийное отключение. С такой защитой работа выполняется бесперебойно и без отклонения от норм, так как просто не может произойти обрыва фаз, и следовательно, аварийная ситуация и долгий простой оборудования практически исключаются.

Имеющаяся в устройстве катушка отвечает за необходимую коммутацию всех силовых контактов и провоцирует замыкание силовой цепи, а когда выполняется отключение питания, то происходит, соответственно, размыкание созданной цепи. Существующая схема подключения реверсивного пускателя включает и блокировочные контакты, которые служат для управления силовыми элементами цепи, не исключая контроль. Причем все имеющиеся в схеме контакты могут находиться в двух состояниях: нормально-разомкнутом и нормально-замкнутом.

Что такое реверсивный магнитный пускатель и в чем его преимущества?

Пришло время более детально обсудить технические особенностии узнать, что же это такое реверсивный пускатель трехфазный. Как уже становится ясно, существует два вида магнитных пускателей. Первый – прямой или нереверсивный. Второй – реверсивный, о котором дальше пойдет в речь в статье.

Обычно стандартные реверсивные пускатели оснащаются двумя магнитными пускателями, собранными в одном корпусе и соединенными между собой. Если присмотреться к схеме, то можно рассмотреть место крепления и соединения на общем основании двух этих магнитных элементов. Ну а теперь о главной особенности реверсивного пускателя – может работать только один из элементов, то если либо первый, либо второй. Такая переменность необходима, чтобы исключить межфазное замыкание.

По принятому режиму работы, да и по схеме реверсивного магнитного пускателя запуск происходит через замкнутые блокировочные контакты, которые обеспечивают попеременное, то есть неодновременное включение реверсивных и нереверсивных режимов. При этом реализуется главенствующая задача реверсивного пускателя – смена направлений вращения того или иного электрического двигателя, иными словами: все взаимосвязано, если изменился порядок чередования фаз, то, соответственно, выполняются преобразования имеющегося у оборудования ротора, меняется направление вращения.

Где и когда используются реверсивные магнитные пускатели?

Сфера применения реверсивных магнитных пускателей расширена. Например, при помощи бесконтактного реверсивного пускателя не обходится работа асинхронных двигателей, которые применяются в различных станках и мощных насосах.

Нередки случаи, что выполняется подключение реверсивного пускателя для расширенных систем вентиляции, для надежности запорной арматуры. Всегда ценится специалистами «беспроблемное оборудование», управлять которым несложно, а эксплуатация длительная и надежная. К современным бонусам относят дистанционное управление – это достаточно выгодная опция, которая может быть обеспечена применением магнитного пускателя. Многие виды надежных электрических замков используют специальные пускатели для управления, а также выполняется внедрение такого незаменимого электромеханического элемента в систему отопления, работу лифтов.

Чем отличается схема магнитного реверсивного пускателя: правила комплектации

Представим, что появилась необходимость разобраться в особенностях устройства, в котором электрический двигатель способен работать в двух направления – прямом и обратном, то есть реверсивном. И если такая особенность очевидна, значит, в схеме агрегата предусмотрено наличиемагнитного реверсивного пускателя. Его использование не такое и простое, необходимо продумать режим работы, чтобы не допустить опасное замыкание фаз.

В схеме обязательно можно найти обозначение дополнительной цепи управления и кнопки запуска реверса. В виду такой продуманности, созданная схема отличается надежностью, так как защищена от короткого замыкания.

А за счет чего проходит реверс? Это легко объяснимо. — За счет переворачивания местами двух имеющихся в системе фаз: когда одна прекращает работу, а другая, наоборот, запускается. Для более надежной защиты, обязательно в схеме продумана блокировка, отвечающая за точную и своевременную остановку одного из пускателей, первого или второго. Все зависит от поставленных задач. Напомним, что в случае срабатывания двух пускателей мгновенно произойдет короткое замыкание на силовых контактах агрегата.

Отметим, что реверсивное движение запускается не мгновенно, так как требуется срабатывание нескольких важных пунктов. Во-первых, обязательно рекомендуется остановить работу двигателя, нажать кнопку «Стоп». Во-вторых, надо обратить внимание на состояние катушки, снять с нее напряжение, иначе процесс реверсивного запуска даст сбой. Если все сделано правильно, то пускатель вернется в исходное положение под действием пружины. Все, агрегат готов к реверсу. Нажимаем кнопку «Пуск», соответственно, подается нужное напряжение на катушку, значит, процесс запущен. С панели управления устройства можно считать информацию замыкании электрической цепи. А это значит, что в систему поступил ток, и он постепенно подается в катушку. Одновременно выполняется блокирование всех не вступивших в работу контактов. Этого требует безопасность.

Отметим, что в случае срабатывания теплового реле, произойдет остановка агрегата во избежание аварийной ситуации.

Таким образом, магнитный пускатель играет важную роль в работе двигателей. Свое место назначения также достойно занимаем и реверсивный пускатель, обеспечивая бесперебойную работу станков, тэнов, лифтов и другого электрического оборудования. Пускатели относятся в надежным и безопасным образцам, особенно если они дополнительно оснащены блокировочными системными механизмами. Они находятся внутри кожуха и не допускают срабатывание одновременно двух катушек, не доводя до замыкания фаз.

Как собрать схему реверса. Как подключить магнитный пускатель.

Продолжаем разбираться с магнитным пускателем . В статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения .

Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка .

Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.

Кнопка «Стоп».

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата , подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск».

Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.

При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя.

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления .

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1 , три пары силовых контактов магнитного пускателя 1L1-2T1 , 3L2-4T2 , 5L3-6T3 и трехфазный асинхронный эл. двигатель М .

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО , включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1 , 3L2 , 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1 , пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1 , 4Т2 , 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО , подключенного параллельно кнопке «Пуск», реализован самоподхват .

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО . На нижнем рисунке стрелкой показано движение фазы «А».

А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.

Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2 » и «14НО ». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».

Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя . Также на одном пускателе можно собрать , которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема . При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

А пока досвидания.
Удачи!

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

• Автомат;
• Кнопочный пост;
• Контакторы.

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя , которая обеспечивает реверс вращения эл. двигателя .

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3 , магнитного пускателя КМ2 , и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2 , взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2 .

1. Исходное состояние схемы.

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3 , вспомогательный контакт 13НО пускателей КМ1 и КМ2 , и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

2. Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 КМ1 , пускатель срабатывает и его нормально-разомкнутые контакты замыкаются , а нормально-замкнутые размыкаются .

При замыкании контакта КМ1.1 пускатель встает на самоподхват , а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.

Здесь же, нормально-замкнутый контакт КМ1.2 , расположенный в цепи питания катушки пускателя КМ2 , размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1 . Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

3. Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2 .

Но прежде чем нажать кнопку «Вправо » и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп » остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1 , возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя КМ2 , пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2 , расположенный в цепи питания пускателя КМ1 , разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2 .

4. Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1 , фаза «В» на обмотку №2 , и фаза «С» на обмотку №3 . Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3 , а фаза «С» через крайний левый подается на обмотку №2 . Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2 . Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2 . С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1 , и тем самым, встает на место фазы «С». И теперь на обмотку №3 , при включении пускателя КМ2 будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2 . С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1 , и тем самым, встает на место фазы «В». Теперь на обмотку №2 , при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

5. Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок.
И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2 . Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1 . Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

6. Заключение.

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

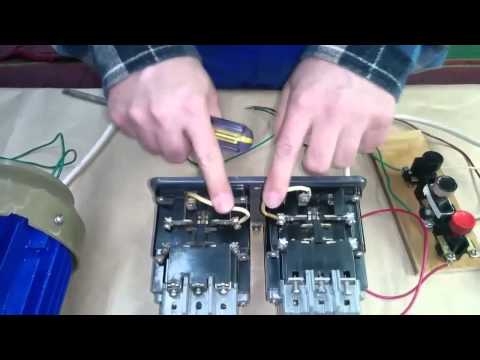

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

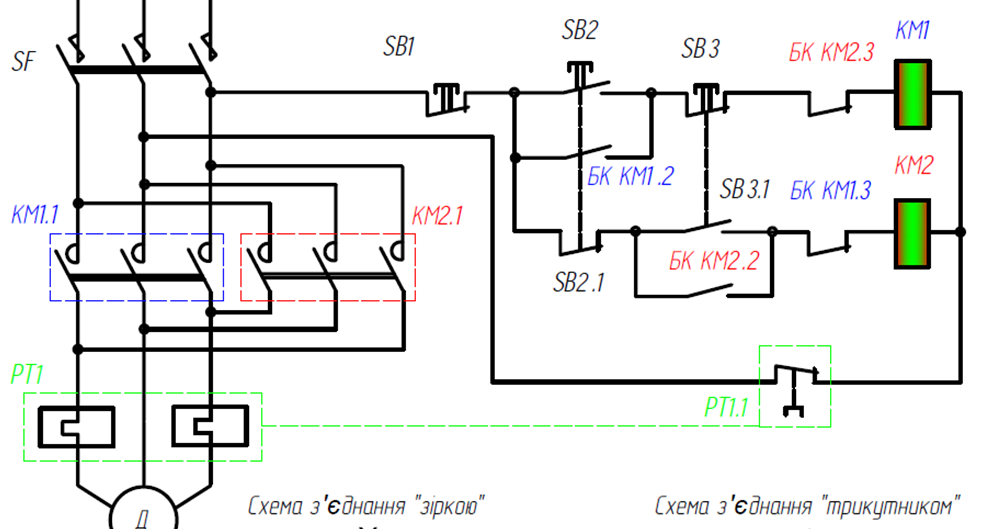

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

Для включения освещения применяются выключатели, для бытовых электроприборов — кнопки и переключатели. Это электрооборудование объединяет одно: они потребляют небольшую мощность. А также – не включаются дистанционно или устройствами автоматики. Эти задачи решаются с помощью магнитных пускателей .

Cхема магнитного пускателя. Устройство

Пускатель состоит из двух частей, расположенных в одном корпусе: электромагнита управления и контактной системы.

Электромагнит управления включает в себя катушку с магнитопроводом, включающим в себя подвижную и неподвижную части, удерживаемых в разомкнутом состоянии пружиной. При подаче напряжения на катушку подвижная часть магнитопровода притягивается к неподвижной. Подвижная часть механически связана с контактной системой.

В контактную систему входят подвижные и неподвижные группы контактов. При подаче напряжения на катушку пускателя магнитопровод притягивает подвижные контакты к неподвижным и силовые цепи замыкаются. При снятии напряжения с катушки под действием пружины подвижная часть магнитопровода вместе с контактами приводятся в исходное положение.

К силовым контактам пускателя добавляется дополнительная контактная группа, предназначенная для использования в цепях управления. Контакты ее выполняются нормально разомкнутыми (обознаются номерами «13» и «14») или нормально замкнутыми («23» и «24»).

Электрические характеристики магнитных пускателей

Номинальный ток пускателя – это ток, выдерживаемый силовыми контактами в течение продолжительного времени. У некоторых моделей устаревших пускателей для разных диапазонов токов меняются габаритные размеры или «величина».

Номинальное напряжение – напряжение питающей сети, которое выдерживает изоляция между силовыми контактами.

Напряжение катушки управления – рабочее напряжение, на котором работает катушка управления пускателя. Выпускаются пускатели с катушками, работающие от сети постоянного или переменного тока.

Управление пускателем не обязательно питается напряжением силовых цепей, в некоторых случаях схемы управления имеют независимое питание. Поэтому катушки управления выпускаются на широкий ассортимент напряжений.

Напряжения катушек управления пускателей

Переменный ток	12	36	48	110	220	380
Постоянный ток	12	36	48	110	220

Реверсивный магнитный пускатель, кнопочная станция

Самое распространенное применение пускателей – управление электродвигателями . Изначально и название устройства образовано от слова «пуск». В схемах используются дополнительные контакты, встроенные в корпус: для подхвата команды от кнопки «Пуск». Нормально замкнутыми контактами кнопки «Стоп» цепь питания катушки разрывается, и пускатель отпадает.

Выпускаются реверсивные блоки, имеющие в своем составе два обычных пускателя, соединенные электрически и механически. Механическая блокировка не позволяет им включиться одновременно. Электрические соединения обеспечивают реверс двух фаз при работе разных пускателей, а также исключение возможности подачи питания на обе катушки управления одновременно.

Для удобства монтажа пускатели выпускают в корпусах совместно с кнопками управления . Для подключения достаточно подсоединить к ним кабель питания и отходящий кабель.

В других случаях для управления работой используются кнопочные станции , коммутирующие цепь катушки управления и связанные с пускателем контрольным кабелем. Для обычных пускателей используются две кнопки, объединенные в одном корпусе – «Пуск» и «Стоп», для реверсивных – три: «Вперед», «Назад» и «Стоп». Кнопку «Стоп» для быстрого отключения в случае аварии или опасности выполняют грибовидной формы.

В зависимости от назначения пускатели выполняют трех- или четырехполюсными. Но есть и аппараты, имеющие один или два полюса.

Производители дополняют линейку выпускаемых аппаратов аксессуарами , расширяющими их возможности. К ним относятся:

• дополнительные контактные блоки, позволяющие подключать к схеме управления сигнальные лампы и формировать команды, зависящие от состояния пускателя, для работы других устройств;
• блоки выдержки времени, задерживающие срабатывание или отключение пускателя;
• наборы аксессуаров, превращающих два пускателя в сборку реверсивных;
• контактные площадки, позволяющие подключить к пускателю кабели большего сечения.

Для защиты электродвигателей от перегрузок совместно с пускателями применяются тепловые реле . Производители выпускают их под соответствующие модели аппаратов. Тепловое реле содержит контакт, размыкающийся при срабатывании и разрывающий цепь питания катушки пускателя. Для повторного включения контакт нужно вернуть в исходное положение нажатием кнопки на корпусе. Для защиты от коротких замыканий перед пускателем устанавливается автоматический выключатель, отстроенный от пусковых токов электродвигателя.

Подключение реверсивного магнитного пускателя — Всё о электрике

Как подключить реверсивный магнитный пускатель: схема, описание

В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

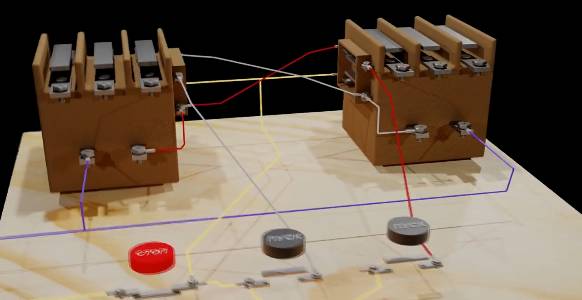

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

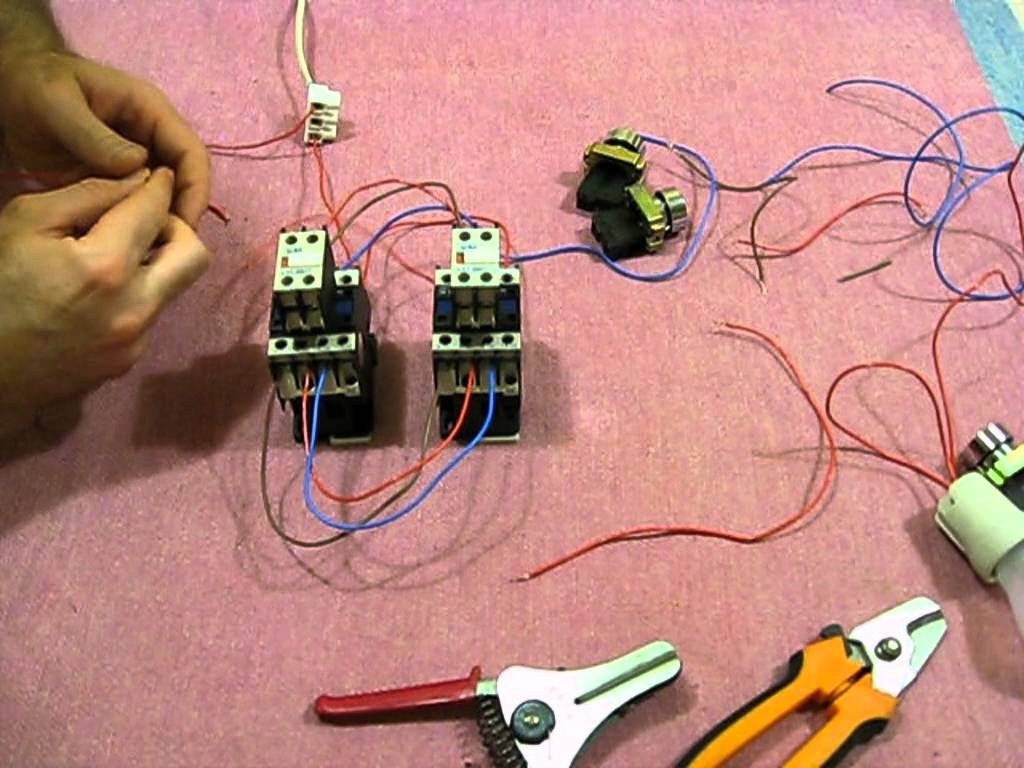

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.

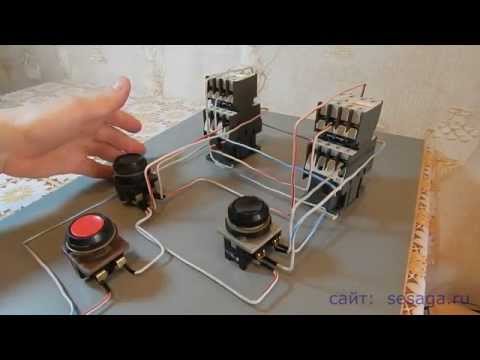

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях.

С точки зрения устройства, такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными устройствами, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования.

Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали. В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место. В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

• Величина рабочего тока, коммутируемого главными контактами.
• Значение рабочего напряжения в подключенной нагрузке.
• Параметры тока и напряжения в катушке управления.
• Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными. Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем. Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Управление реверсивным магнитным пускателем осуществляется при помощи блокировочных контактов нормально-замкнутого типа. Их основная функция заключается в предотвращении одновременного включения обеих контактных групп – реверсивной и обычной. В противном случае может произойти межфазное замыкание. Для этой же цели некоторые модели выпускаются с механической блокировкой. Поочередный запуск контакторов обеспечивает такое же поочередное переключение фаз. В результате, прибор начинает выполнять свою основную задачу – изменять направление вращения вала электродвигателя.

Оба варианта включения необходимо рассмотреть более подробно. Чтобы лучше понять суть реверсного запуска, необходимо вначале остановиться на обычном способе включения.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Реверсивная схема подключения магнитного пускателя

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;

— тепловое реле Р, которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного автоматического выключателя во включенное положение , его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.

Отпускаем кнопку СТОП . Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД .

Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2, который шунтирует кнопку НАЗАД . Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД . Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2. Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП , схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье Нереверсивная схема пускателя, поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.

Обмотки пускателей подключается к любым двум фазам, на схеме к фазам В и С.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.

Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Не забудьте посмотреть новые статьи сайта.

Рекомендую также прочитать:

{SOURCE}

автономных копий викторин по главам — базовое управление двигателем

Вопросы

Используя приведенную выше диаграмму, ответьте на вопросы с 1 по 5:

1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
4. Между какими двумя буквами обычно берется питание цепи управления?
5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



6. Тепловая перегрузка типа плавления сплава называется:
   1. Реле припоя
   2. Реле приборной панели
   3. Тепловое реле
   4. Биметаллическое реле
7. Частью ручного пускателя двигателя переменного тока, которая определяет ток перегрузки двигателя, является:
   1. Верхний концевой выключатель
   2. Припой в сборе
   3. Контакт перегрузки
   4. Нагревательный элемент
8. Если автоматический запуск после сбоя питания представляет угрозу безопасности для моторного привода, он должен быть оборудован:
   1. Расцепитель низкого напряжения
   2. Мигающий красный свет
   3. Защита от низкого напряжения
   4. Предупреждающий знак
9. Реле перегрузки, в котором используется полоса из разнородных металлов, называется _______ реле.
   1. Плавкий сплав
   2. Термистор
   3. Бачок для припоя
   4. Биметаллический
10. Ссылаясь на рисунок, предполагая, что предохранитель C перегорел, в какой паре точек показания будут нулевыми, если к ним подключить вольтметр?
11. Для подключения двигателя исключительно для работы в толчковом режиме схема управления будет:
    1. Используйте удерживающие контакты
    2. Соединить удерживающие контакты последовательно с кнопкой пуска
    3. Подключить удерживающие контакты параллельно кнопке пуска
    4. Не использовать удерживающие контакты
12. Реле времени – лучший способ обеспечить заглушку двигателя. Правда или ложь?
13. Электрические блокировки в реверсивном магнитном пускателе:
    1. Управляется реле времени, необходимым для работы цепи
    2. Параллельно с кнопками прямого и обратного хода
    3. Нормально замкнутые контакты
    4. Нормально разомкнутые контакты
14. Защита двигателей от перегрузки достигается подключением:
    1. Термочувствительные элементы последовательно с двигателем
    2. Реле сброса последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Набор размыкающих контактов последовательно с двигателем
15. С трехпроводной схемой управления, когда питание восстанавливается после ситуации с низким напряжением:
    1. Оператор должен перезапустить двигатель
    2. Двигатель будет многофазным
    3. Двигатель автоматически перезапустится
    4. Двигатель автоматически перезапустится после временной задержки

Ответы

1. Б
2. Д
3. С
4. В и С
5. А и С
6. А
7. Д
8. С
9. А
10. 3 и 6
11. Д
12. Ложь
13. С
14. А
15. А

Вопросы

1. В цепи управления двигателем с несколькими станциями кнопок пуска/пуска кнопки останова будут подключены к ______, а кнопки пуска будут подключены к _______.
2. Для устранения неполадок в электрической цепи управления лучше всего использовать следующий чертеж:
   1. Схема
   2. Проводка
   3. Иллюстрированный
   4. Подставка
3. Ниже показана кнопка с двойным контактом. При подключении в качестве пусковой кнопки в цепи управления магнитного пускателя какая пара клемм обычно используется?
4. Реле времени – лучший способ обеспечить заглушку двигателя. Правда или ложь?

Ответы

1. Серия, параллельная
2. А
3. 3 и 4
4. Ложь

Вопросы

1. Минимальное количество проводников цепи управления к кнопочной станции остановки/вперед/назад, которая обеспечивает защиту от низкого напряжения для трехфазного реверсивного двигателя, составляет:
   1. 2 провода
   2. 3 провода
   3. 4 провода
   4. 6 проводов
2. Какой из следующих типов пускателей обычно не обеспечивает защиту двигателя?
   1. Магнитный пускатель
   2. Кнопочный пускатель
   3. Тумблер пусковой
   4. Контроллер барабанного переключателя
3. Если схема на чертеже работала нормально и произошла перегрузка, то:
   1. Загорелись бы оба индикатора
   2. Загорится зеленый свет, а красный погаснет
   3. Обе лампочки погаснут
   4. Загорится красный свет, а зеленый погаснет
4. С трехпроводной схемой управления, когда питание восстанавливается после ситуации с низким напряжением:
   1. Двигатель автоматически перезапустится после временной задержки
   2. Двигатель автоматически перезапустится
   3. Оператор должен перезапустить двигатель
   4. Двигатель будет многофазным
5. Тепловая перегрузка типа плавления сплава называется:
   1. Реле припоя
   2. Тепловое реле
   3. Биметаллическое реле
   4. Реле приборной панели
6. Стартер мощностью 10 л. с., 600 В, если он используется с двигателем на 120 В, скорее всего, будет рассчитан на:
   1. 2 л.с.
   2. 3 л.с.
   3. 10 л.с.
   4. 2,5 л.с.
7. Размыкающий контакт будет разомкнут сразу после обесточивания катушки. Правда или ложь?
8. Реле перегрузки, в котором используется полоса из разнородных металлов, называется _______ реле.
   1. Термистор
   2. Плавкий сплав
   3. Бачок для припоя
   4. Биметаллический
9. Для катушки постоянного напряжения не требуется экранирующая катушка. Правда или ложь?
10. Защита двигателей от перегрузки достигается подключением:
    1. Набор размыкающих контактов последовательно с двигателем
    2. Термочувствительные элементы последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Реле сброса последовательно с двигателем
11. Частью ручного пускателя двигателя переменного тока, которая определяет ток перегрузки двигателя, является:
    1. Контакт перегрузки
    2. Припой в сборе
    3. Нагревательный элемент
    4. Верхний концевой выключатель
12. Существенное различие между магнитным пускателем двигателя и магнитным контактором заключается в том, что контактор не содержит:
    1. Затеняющие катушки
    2. Удерживающие контакты
    3. Релейная защита от перегрузки
    4. Контакты рассчитанные на мощность
13. Вращение трехфазного асинхронного двигателя переменного тока можно изменить, поменяв местами:
    1. Цепь управления
    2. Блокировка прямого/обратного хода
    3. Катушки переднего и заднего хода
    4. Любые две линии электропередач
14. Если магнитный контактор переменного тока с катушкой 480В был запитан 120В, то скорее всего:
    1. Реле перегрузки сработает
    2. Контактор не срабатывает
    3. Перегорели бы предохранители цепи управления
    4. Катушка перегревалась бы при нормальной работе
15. На схеме управления пунктирная линия между двумя катушками обычно означает, что две катушки:
    1. Работают вместе
    2. механически сблокированы
    3. Имеют электрическую блокировку
    4. Иметь общий набор контактов
16. При нормальной работе из корпуса магнитного пускателя переменного тока слышен громкий стук. Какова наиболее вероятная причина?
    1. Сломанная затеняющая катушка
    2. Обрыв в цепи пломбирования
    3. Ржавчина на торцах опор
    4. Силовой контакт не имеет хорошего контакта из-за плохого давления
17. Целью электрической блокировки в трехфазном реверсивном магнитном пускателе двигателя переменного тока является:
    1. Убедитесь, что сначала выбрано прямое направление вращения
    2. Разрешить одновременное питание обеих катушек
    3. Предотвращение одновременного включения обеих катушек
    4. Сохранить цепь катушки после отпускания кнопки останова
18. Ниже показана кнопка с двойным контактом. При подключении в качестве пусковой кнопки в цепи управления магнитного пускателя какая пара клемм обычно используется?
19. Реле с выдержкой времени включает в себя контакты как с выдержкой времени, так и с мгновенным замыканием. Правда или ложь?
20. Вставьте пропущенные слова. Электрические блокировки реверсивного пускателя обычно представляют собой _______ контакты
.
21. НО контакт будет замкнут, пока катушка реле находится под напряжением. Правда или ложь?
22. Обозначение N.C.T.O относится к таймеру задержки выключения. Правда или ложь?
23. Электрические блокировки в реверсивном магнитном пускателе:
    1. Нормально замкнутые контакты
    2. Нормально разомкнутые контакты
    3. Параллельно с кнопками прямого и обратного хода
    4. Управляется реле времени, необходимым для работы схемы

Ответы

1. Д
2. С
3. Д
4. С
5. А
6. А
7. Ложь
8. Д
9. Правда
10. Б
11. С
12. С
13. Д
14. Б
15. Б
16. А
17. С
18. 3 и 4
19. Правда
20. закрыто
21. Правда
22. Ложь
23. А

Вопросы

Используя приведенную выше диаграмму, ответьте на вопросы с 1 по 5:

1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
4. Между какими двумя буквами обычно берется питание цепи управления?
5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



6. В цепи управления двигателем с несколькими станциями кнопок пуска/пуска кнопки останова будут подключены к ______, а кнопки пуска будут подключены к _______.
7. Для устранения неполадок в электрической цепи управления лучше всего использовать следующий чертеж:
   1. Схема
   2. Иллюстрированный
   3. Проводка
   4. Подставка
8. Чертеж, показывающий взаимное расположение различных компонентов, представляет собой:
   1. Схема подключения
   2. Принципиальная схема
   3. Элементарная схема
   4. Лестничная схема
9. Ссылаясь на следующий рисунок, какое количество проводов требуется там, где это указано?

Ответы

1. Б
2. Д
3. С
4. Б и С
5. А и С
Серия
6. , параллельная
7. А
8. А
9. 3

Вопросы

Используя следующую схему, ответьте на вопросы с 1 по 5:

1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
4. Между какими двумя буквами обычно берется питание цепи управления?
5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



6. Минимальное количество проводников цепи управления к кнопочной станции остановки/вперед/назад, которая обеспечивает защиту от низкого напряжения для трехфазного реверсивного двигателя, составляет:
   1. 2 провода
   2. 3 провода
   3. 4 провода
   4. 6 проводов
7. Толчковый режим — это еще один термин, используемый для:
   1. Бег
   2. Заглушка
   3. Маневровый
   4. Охота
8. Вращение трехфазного асинхронного двигателя переменного тока можно изменить, поменяв местами:
   1. Цепь управления
   2. Блокировка прямого/обратного хода
   3. Катушки переднего и заднего хода
   4. Любые две линии электропередач
9. На схеме управления пунктирная линия между двумя катушками обычно означает, что две катушки:
   1. Работают совместно
   2. механически сблокированы
   3. Имеют электрическую блокировку
   4. Иметь общий набор контактов
10. Целью электрической блокировки в трехфазном реверсивном магнитном пускателе двигателя переменного тока является:
    1. Убедитесь, что сначала выбрано прямое направление вращения
    2. Разрешить одновременное питание обеих катушек
    3. Предотвращение одновременного включения обеих катушек
    4. Сохранить цепь катушки после отпускания кнопки останова
11. Для подключения двигателя исключительно для работы в толчковом режиме схема управления будет:
    1. Используйте удерживающие контакты
    2. Соединить удерживающие контакты последовательно с кнопкой пуска
    3. Подключить удерживающие контакты параллельно кнопке пуска
    4. Не использовать удерживающие контакты
12. Что касается чертежа, наилучшей меткой для кнопки с надписью «Z» будет:
    1. Стоп
    2. Джог
    3. Выполнить
    4. Сброс
13. Что касается чертежа, то лучшей меткой для кнопки «Y» будет:
    1. Стоп
    2. Джог
    3. Выполнить
    4. Сброс

Используйте следующее изображение, чтобы ответить на вопросы 14 и 15.

14. Какое минимальное количество проводников цепи управления требуется в кабелепроводе А?
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 5 проводов
15. Какое минимальное количество проводников цепи управления требуется в кабелепроводе B?
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 5 проводов



16. Реле времени — лучший способ обеспечить глушение двигателя. Правда или ложь?
17. Реле с выдержкой времени включает в себя контакты как с выдержкой времени, так и с мгновенным замыканием. Правда или ложь?
18. Размыкающий контакт будет разомкнут сразу после обесточивания катушки. Правда или ложь?
19. НО контакт будет замкнут, пока катушка реле находится под напряжением. Правда или ложь?
20. Обозначение N.C.T.O относится к таймеру задержки выключения. Правда или ложь?
21. Электрические блокировки в реверсивном магнитном пускателе:
    1. Нормально замкнутые контакты
    2. Нормально разомкнутые контакты
    3. Параллельно с кнопками прямого и обратного хода
    4. Управляется реле времени, необходимым для работы схемы
22. Защита двигателей от перегрузки достигается подключением:
    1. Термочувствительные элементы последовательно с двигателем
    2. Реле сброса последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Набор размыкающих контактов последовательно с двигателем
23. Бег трусцой относится к:
    1. Двигатель, не способный развивать постоянный крутящий момент
    2. Многофазный двигатель
    3. Двигатель, который периодически запускается и останавливается
    4. Метод, используемый для остановки двигателя для точного позиционирования

Ответы

1. Б
2. Д
3. С
4. В и С
5. А и С
6. С
7. А
8. Д
9. Б
10. С
11. Д
12. Б
13. С
14. ?
15. С
16. Ложь
17. Правда
18. Ложь
19. Правда
20. Ложь
21. А
22. А
23. Д

1. Чертеж, показывающий взаимное расположение различных компонентов, представляет собой:
   1. Схема подключения
   2. Принципиальная схема
   3. Элементарная схема
   4. Лестничная схема
2. Для обеспечения безопасности при обслуживании выключатель двигателя должен быть заблокирован в положении «ВЫКЛ». После окончания ремонтных работ замок снимается:
   1. Супервайзер
   2. Менеджер проекта
   3. Человек, поставивший замок на
   4. Ведущая рука
3. Что касается безопасности работников, «изоляция» означает:
   1. Переезд в удаленное место
   2. Отключить от всех источников энергии
   3. Выключить электрический выключатель
   4. Ограждение рабочей площадки
4. Ссылаясь на рисунок, предполагая, что предохранитель C перегорел, в какой паре точек показания будут нулевыми, если к ним подключить вольтметр?
5. Средства разъединения, которые НЕ предназначены для прерывания протекания тока, это:
   1. Выключатель двигателя
   2. Переключатель общего назначения
   3. Разъединитель
   4. Автоматический выключатель
6. Если схема на чертеже работала нормально и произошла перегрузка, то:
   1. Загорелись бы оба индикатора
   2. Загорится зеленый свет, а красный погаснет
   3. Обе лампочки погаснут
   4. Загорится красный свет, а зеленый погаснет
7. При нормальной работе из корпуса магнитного пускателя переменного тока слышен громкий стук. Какова наиболее вероятная причина?
   1. Сломанная затеняющая катушка
   2. Обрыв в цепи пломбирования
   3. Ржавчина на торцах опор
   4. Силовой контакт не имеет хорошего контакта из-за плохого давления
8. Если цепь управления, показанная ниже, сработала из-за перегрузки, то какое из показанных положений вольтметра будет показывать напряжение в сети?
   1. ВМ А
   2. ВМ Б
   3. ВМ С
   4. ВМ Д
9. Какое минимальное количество проводников цепи управления требуется в кабелепроводе А?
   1. 2 провода
   2. 3 провода
   3. 4 провода
   4. 5 проводов
10. В качестве разъединителя силовой цепи двигателя можно использовать разъединитель. Правда или ложь?

Используйте следующее изображение, чтобы ответить на вопросы 11 и 12.

11. Если пускатель электродвигателя на чертеже включен и работает нормально, какое напряжение должно быть на нормально разомкнутом контакте (M)?
    1. Напряжение сети
    2. Нулевое напряжение
    3. Половина сетевого напряжения
    4. Удвоенное линейное напряжение
12. Если пускатель двигателя на чертеже включен и работает нормально, каким должно быть напряжение на размыкающем контакте (M)?
    1. Напряжение сети
    2. Нулевое напряжение
    3. Половина сетевого напряжения
    4. Удвоенное линейное напряжение

Ответы

1. А
2. С
3. Б
4. 3 и 6
5. С
6. Д
7. А
8. ?
9. ?
10. Ложь
11. Б
12. А

Реверсивные пускатели электродвигателей: Купить NEMA, IEC и др.

Реверсивные пускатели электродвигателей: Купить NEMA, IEC и др. | Бэй Пауэр

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Ищете реверсивные стартеры? Получите цитату быстро.

Получить предложение

×

Ищете реверсивные пускатели? Получите цитату быстро.

2 столбцы

Имя

Fastement

2 столбцы

Компания (необязательно)

Телефон

1 Столб. Перетащите файлы или нажмите, чтобы выбрать

Загрузите фотографии имеющегося у вас оборудования, чтобы показать нам, что вам нужно

Действия

Вперед, назад, реверсивный стартер делает все.

Реверсивные пускатели используют электромагнетизм и могут заставить двигатель вращаться в любом направлении. Пускатели двигателей переменного и постоянного тока могут быть реверсивными пускателями и могут использоваться с однофазными и трехфазными двигателями. В реверсивных пускателях двигателей имеются отдельные контакторы и цепи для каждого направления, которые позволяют двигателю вращаться вперед или назад. В них используется блокировочный механизм, который предотвращает одновременную подачу питания на контакторы, что может привести к повреждению пускателя или двигателя. Трехфазные двигатели просто требуют замены проводов любых двух фаз. Для однофазных двигателей требуются дополнительные устройства для работы в обратном направлении.

Кто использует реверсивные пускатели?

Реверсивные пускатели рассчитаны на номинальное напряжение от 200 В до 600 В с номинальным током до 270 А. И IEC, и NEMA имеют реверсивные пускатели, изготовленные в соответствии со своими стандартами. Реверсивные пускатели обычно используются для асинхронных двигателей и используются в ряде промышленных приложений, включая строительство и автоматизацию зданий.

Запросить цену

Возможна доставка в тот же день

Круглосуточная экстренная поддержка

Глобальная сеть поставщиков

1 год гарантии

Все знаки указывают на Bay Power для вашего следующего реверсивного стартера.

Когда вам нужен реверсивный пускатель для выполнения работы, вам нужен поставщик, на которого вы можете положиться, и Bay Power — это именно то, что вы получите. Работая на рынке более 25 лет, мы гордимся нашим профессиональным обслуживанием и широким выбором высококачественных реверсивных стартеров. Выбирайте из множества ведущих производителей реверсивных пускателей, включая пускатели двигателей Eaton, пускатели двигателей General Electric и другие ведущие бренды, такие как ABB, Schneider, Siemens и другие. Независимо от того, нужен ли вам пускатель двигателя переменного тока, пускатель двигателя постоянного тока или любой другой тип реверсивного пускателя, обратите внимание на Bay Power.

Запросить предложение

Пожалуйста, заполните следующую информацию или свяжитесь с нами по телефону (800) 699-2980, чтобы запросить бесплатное предложение. Наши дружелюбные сотрудники отдела продаж будут рады помочь вам!

2 столбцы

Имя

Фамилия

2 столбцы

Компания (опционально)

Телефон

1 колонна

Адг.

1 Колонка

.0005

Файлы перетаскивания и падения или нажмите, чтобы выбрать

. Загрузите фотографии вашего существующего оборудования, чтобы помочь нам показать нам, что вам нужно

Действия

×

Популярные бренды

Категории брендов

WAH Power

Продайте нам

Наполните свой кошелек, а не выбрасывайте на свалку.

Имеются ли старые или неиспользованные реверсивные пускатели? Пока не избавляйтесь от них. Хотя у нас есть широкий ассортимент качественной электротехнической продукции и решений, как новых, так и восстановленных, мы также выкупаем ваше ненужное оборудование . Итак, прежде чем решить, что делать со старыми реверсивными стартёрами и компонентами, попросите одного из наших опытных техников посмотреть, сможем ли мы сэкономить несколько деталей, защитить окружающую среду и сэкономить вам немного денег.

Продайте нам

Гарантия

Отличный сервис не должен заканчиваться после покупки. Мы гордимся отношениями, которые мы строим с нашим менталитетом, ориентированным на клиента, и качеством наших реверсивных стартеров и компонентов. Поэтому мы предлагаем Гарантия замены на 1 год на всю нашу электротехническую продукцию и решения от ведущих производителей. Потому что когда вы покупаете с Bay Power, вы покупаете с уверенностью.

Подробнее

Часто задаваемые вопросы о состоянии продукта

Мы гордимся тем, что располагаем разнообразными новыми и восстановленными компонентами по конкурентоспособным ценам от ведущих производителей реверсивных стартеров.

Новый

Благодаря большому ассортименту реверсивных пускателей и компонентов, наш находчивый и квалифицированный персонал всегда сможет получить именно то, что вам нужно. Благодаря нашей обширной сети поставщиков мы можем поставлять и приобретать огромное количество электротехнической продукции и решений, поэтому есть вероятность, что если вам это нужно, мы можем это получить.

Восстановленное

Приоритетом компании Bay Power является обеспечение вас надежным и высококачественным электрическим оборудованием. Вот почему наша миссия состоит в том, чтобы наши восстановленные электротехнические изделия и решения функционировали так же безупречно, как и в день их изготовления. Потому что, хотя качество и высокое, стоимость реверсивных пускателей не должна быть такой.

Новые излишки

Наш выбор новых излишков Реверсивные пускатели могут поставляться не новыми в упаковке, но они работают так же хорошо, и через них никогда не проходило электричество. Все качество, никакой упаковки, всегда с нашей 1-летней гарантией замены.

Общайтесь с нами через LiveChat

Многочисленные типы электростартеров

Многообразие электростартеров

Магазинные стартеры

Стартер — это устройство, которое управляет использованием электроэнергии для оборудования, обычно двигателя. Как следует из названия, стартеры «запускают» двигатели. Они также могут остановить их, обратить вспять и защитить. Пускатели состоят из двух строительных блоков: контакторов и защиты от перегрузки.

1. Контакторы управляют подачей электрического тока на двигатель. Их функция состоит в многократном установлении и прерывании электрическая силовая цепь.
2. Защита от перегрузки защищает двигатели от чрезмерного потребления тока, перегрева и буквального «выгорания».

Стартер включает или выключает электродвигатель или электрическое оборудование, управляемое двигателем, обеспечивая при этом защиту от перегрузки. Стартеры представляют собой еще одну эволюцию в приложениях управления двигателем. Двумя основными типами пускателей являются ручные пускатели и магнитные пускатели переменного тока, широко известные как пускатели двигателей.

Ручной пускатель

Ручной пускатель, подобный изображенному выше, имеет ключевое переключение

переключающие элементы, требующие ручного управления. Обратите внимание на зеленый переключатель

на ручном пускателе выше.

Ручной стартер управляется вручную. Управление ручным пускателем довольно простое и понятное: кнопка или тумблер (установленный непосредственно на пускателе) нажимается для запуска или остановки подключенного электрооборудования. Механические связи от кнопок или тумблера заставляют контакты размыкаться и замыкаться, запуская и останавливая двигатель. Часто ручной пускатель является лучшим выбором для приложения, поскольку он предлагает:

• Компактный физический размер
• Корпуса на выбор
• Низкая начальная стоимость
• Защита двигателя от перегрузки
• Безопасная и экономичная эксплуатация

Защита от низкого напряжения (LVP), которая предотвращает автоматический перезапуск оборудования после сбоя питания, обычно невозможна при ручном пускателе. Это означает, что при отключении питания контакты питания остаются замкнутыми (тумблер или кнопка в положении ON). Когда питание восстанавливается, двигатель автоматически перезапускается. В зависимости от приложения это может создать опасную ситуацию. Из-за этой особенности ручные пускатели обычно используются при небольших нагрузках, где не требуется защита от низкого напряжения.

Магнитный пускатель двигателя

Другим основным типом пускателя является магнитный пускатель двигателя переменного тока. Эти пускатели широко используются, и часто термин «стартер двигателя» используется в отношении магнитного пускателя двигателя переменного тока. Пускатели двигателей предлагают некоторые дополнительные возможности, недоступные в ручном пускателе, в первую очередь дистанционное и автоматическое управление. Другими словами, магнитный пускатель двигателя переменного тока удаляет оператора из непосредственной зоны. Как и магнитные контакторы, работа пускателя электродвигателя зависит от магнитов и магнетизма. Эти дополнительные возможности частично обусловлены электромагнитным управлением пускателей двигателей и схемой управления.

Магнитная схема запуска двигателя

Пускатель двигателя имеет две цепи: цепь питания и цепь управления . Цепь питания проходит от линии к двигателю. Электричество проходит через контакты пускателя, реле перегрузки и выходит на двигатель. Силовые (основные) контакты проводят ток двигателя.

Цепь управления управляет контактором (вкл./выкл.). Контакты, которые прерывают или пропускают основной ток к двигателю, управляются путем размыкания или замыкания контактов в цепи управления. Цепь управления подает питание на катушку, создавая электромагнитное поле, которое замыкает силовые контакты, тем самым подключая двигатель к сети. Схема управления делает возможным дистанционное управление.

Схема управления может получать питание одним из двух способов. Если цепь управления получает питание от того же источника, что и двигатель, это называется Common Control .

Другой тип — Отдельное управление . Это самая распространенная форма контроля. В этом случае схема управления получает питание от отдельного источника, напряжение которого обычно ниже, чем у источника питания двигателя.

Кроме того, есть два способа подключения цепи управления. Один распространенный метод подключения цепи управления известен как двухпроводная схема. В нем используется пилотное устройство с постоянным контактом, такое как термостат, поплавковый выключатель или датчик присутствия. Эта схема обеспечивает автоматическую работу (старт-стоп) нагрузки.

Другим распространенным методом подключения цепи управления является трехпроводное управление. Он использует пилотные устройства с мгновенным контактом и контакт цепи удержания. Контакт удерживающей цепи обычно является вспомогательным контактом на пускателе или контакторе. Если питание прерывается, цепь должна быть перезапущена оператором или другой логикой.

Магнитные пускатели двигателей, подобные изображенному выше, способны работать без ручного вмешательство. Таким образом, оператор по-прежнему способен запуск двигателя, однако, из удаленного места.

Характеристики пускателя двигателя

Все пускатели двигателей имеют следующие общие функции управления мощностью:

1. Номинальный ток (ампер) или мощность (л. с.)
2. Дистанционное управление ВКЛ/ВЫКЛ
3. Защита двигателя от перегрузки
4. Пуск и остановка (электрический ресурс)
5. Включение и отключение (быстрый ток включения и отключения)

Разновидности пускателей двигателей

Четыре конкретных разновидности пускателей электродвигателей: кросс-линейный, реверсивный пускатель, многоскоростной пускатель и пускатель с пониженным напряжением.

• Межлинейный пускатель или Полновольтный нереверсивный (FVNR) — наиболее часто используемый пускатель общего назначения. Этот стартер подключает поступающую мощность непосредственно к двигателю. Его можно использовать в любом приложении, где двигатель работает только в одном направлении, только с одной скоростью, а пуск двигателя непосредственно через линию не создает «провалов» в электроснабжении.
• Реверсивный пускатель или Реверсивное устройство полного напряжения (FVR) реверсирует двигатель, меняя местами любые два провода к двигателю. Это достигается с помощью двух контакторов и одного реле перегрузки. Один контактор для прямого направления, а другой для обратного. Он имеет как механически, так и электрически сблокированные наборы контакторов.
• Многоскоростной пускатель предназначен для работы при постоянной частоте и напряжении. Есть два способа изменить скорость двигателя переменного тока: изменить частоту тока, подаваемого на двигатель, или использовать двигатель с обмотками, которые могут быть пересоединены для формирования различного числа полюсов. Многоскоростной стартер использует последний вариант для изменения скорости.
• Пускатель пониженного напряжения (RVS) используется в приложениях, которые обычно включают двигатели большой мощности. Двумя основными причинами использования пускателя с пониженным напряжением являются снижение пускового тока и ограничение выходного крутящего момента и механического воздействия на нагрузку.

  Энергетические компании часто не допустят такого внезапного роста спроса на электроэнергию.
