LC2K1610B7 Реверсивный контактор K 3P, 16А, НО, 24В
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 004.014.288
Производитель: Schneider Electric
Штрихкод: 3389118380851
Контактор реверсивный K 3P, 16 А, НО, 24V 50/60 Гц, механическая блокировка, зажим под винт
13608.00₽
- Описание
Основные характеристики
Серия | TeSys |
Наименование продукта | TeSys K |
Тип продукта | Реверсивный контактор |
Краткое название устройства | LC2K |
Область применения | Управление освещением |
Применение контактора | Управление электродвигателем |
Категория применения | AC-3 AC-4 |
Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования |
Описание полюсов | 3P |
power pole contact composition | 3 Н.![]() |
[Ue] номинальное рабочее напряжение | Силовая цепь: 690 В переменный ток 50/60 Гц Signalling circuit: ≤ 690 V AC 50/60 Hz |
[Ie] номинальный рабочий ток | 16 A at ≤ 440 V AC AC-3 for power circuit |
Мощность двигателя, кВт | 4 kW at 480 V AC 50/60 Hz 4 kW at 500…600 V AC 50/60 Hz 4 kW at 660…690 V AC 50/60 Hz 5.5 kW at 440 V AC 50/60 Hz 4 kW at 220…230 V AC 50/60 Hz 7.5 kW at 380…415 V AC 50/60 Hz |
Тип цепи управления | Пер. ток в 50/60 Гц |
Напряжение цепи управления | 24 В переменный ток 50/60 Гц |
Вспомогательные контакты | 1 Н.О. |
[Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
Категория перенапряжения | III |
[Ith] условный тепловой ток на открытом воздухе | 20 A (at 50 °C) for power circuit 10 A (at 50 °C) for signalling circuit |
Номинальная включающая способность Irms | 160 А в 690 В переменный ток для силовая цепь в соответствии с NF C 63-110 160 A at 690 V AC for power circuit conforming to IEC 60947 110 A AC for signalling circuit conforming to IEC 60947 |
Номинальная отключающая способность | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660. ![]() |
[Icw] номинальный кратковременно допустимый ток | 115 A 50 °C — 1 s for power circuit 105 A 50 °C — 5 s for power circuit 100 A 50 °C — 10 s for power circuit 75 A 50 °C — 30 s for power circuit 55 A 50 °C — 1 min for power circuit 50 A 50 °C — 3 min for power circuit 80 A — 1 s for signalling circuit 90 A — 500 ms for signalling circuit 110 A — 100 ms for signalling circuit 25 A 50 °C — >= 15 min for power circuit |
Соответствующий номинал предохранителя | 25 A gG at ≤ 440 V for power circuit 25 A aM for power circuit 10 A gG for signalling circuit conforming to IEC 60947 10 A gG for signalling circuit conforming to VDE 0660 |
Среднее полное сопротивление | 3 mOhm — Ith 20 A 50 Hz for power circuit |
[Ui] номинальное напряжение изоляции | Power circuit: 600 V conforming to UL 508 Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-5-1 Signalling circuit: 600 V conforming to UL 508 Power circuit: 600 V conforming to CSA C22. ![]() Signalling circuit: 600 V conforming to CSA C22.2 No 14 |
Электрическая износостойкость | 1.3 Mcycles 16 A AC-3 at Ue ≤ 440 V |
Тип блокировки | Механический |
Монтажная опора | Рейка Монтаж на панель |
Стандарты | EN/IEC 60947-4-1 EN/IEC 60947-5-1 |
Сертификаты | CB Scheme |
Соединения – клеммы | Screw clamp terminals 1 cable(s) 1.5…4 mm²solid Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end Screw clamp terminals 2 cable(s) 1.5…4 mm²solid Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end |
Момент затяжки | 1.3 N.m — on screw clamp terminals — with screwdriver Philips No 2 1.3 N.m — on screw clamp terminals — with screwdriver flat Ø 6 mm |
Время работы | 10.![]() 10…20 мс отключение катушки и размыкание Н.О. контакта |
Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
Механическая износостойкость | 5 млн. циклов |
Максимальная частота коммутации | 3600 cyc/h |
Дополнительные характеристики
Пределы напряжения цепи управления | Отпускание: 0,2…0,75 Uc 50 °C) Operational: 0.85…1.15 Uc (at < 50 °C) |
Потребляемая мощность при срабатывании | 30 В·А 20 °C) |
Потребляемая мощность при удержании, В·А | 4,5 В·А 20 °C) |
Теплоотдача | 1,3 Вт |
Тип вспом. контактов | тип мгновенный 1 Н.О. |
Частота цепи сигнализации | ≤ 400 Гц |
Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
Инструкции по завершению срока службы продукта | 0.![]() |
Сопротивление изоляции | > 10 МОм для цепь сигнализации |
Условия эксплуатации
Степень защиты IP | IP20 conforming to VDE 0106 |
Защитное исполнение | TC в соответствии с IEC 60068 TC conforming to DIN 50016 |
Температура окружающей среды | -25…50 °C |
Температура окружающей среды при хранении | -50…80 °C |
Рабочая высота | 2000 м без ухудшения номинальных значений |
Огнестойкость | V1 в соответствии с UL 94 Requirement 2 conforming to NF F 16-101 Requirement 2 conforming to NF F 16-102 |
Механическая стойкость | Удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27 Удары контактор открытый, по оси X: 6 g (ном. ![]() Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27 Vibrations contactor closed: 4 Gn, 5…300 Hz conforming to IEC 60068-2-6 Vibrations contactor opened: 2 Gn, 5…300 Hz conforming to IEC 60068-2-6 |
Высота | 58 мм |
Ширина | 90 мм |
Глубина | 57 мм |
Вес нетто | 0,39 кг |
Вспомогательные элементы и аксессуары для LC2K1610B7
Аналогичные товары или товары на замену LC2K1610B7

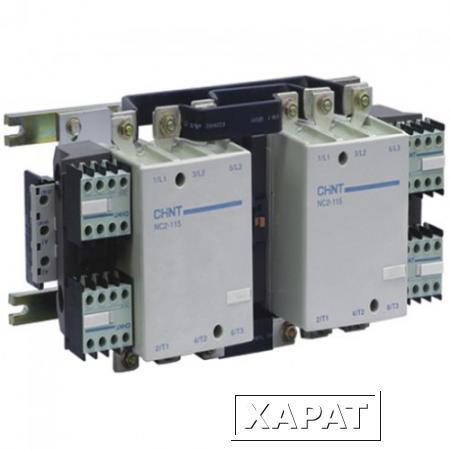

Чем реверсивный пускатель отличается от обычного
По сути, магнитный пускатель — это усовершенствованный, модифицированный, контактор, он более компактен, чем контактор в обычном представлении, легче по весу, и предназначен именно для работы с двигателями, то есть у пускателя прямое назначение уже, чем у контактора.
Для управления же пуском двигателя, путем замыкания контактных групп пускателя, служит кнопка или слаботочная контактная группа с катушкой на определенное (12, 24, 36 или 380 вольт) напряжение, а иногда — и то и другое.
В магнитном пускателе за коммутацию силовых контактных групп отвечает именно катушка на стальном сердечнике, к которой притягивается якорь, надавливающий на контактную группу, и таким образом замыкающий силовую цепь. При отключении питания катушки, возвратная пружина перемещает якорь в обратное положение — силовая цепь размыкается. Каждый контакт расположен в дугогасительной камере.
Возможности магнитных пускателей
Вообще, магнитные пускатели способны на многое. Так, для ограничения пускового тока трехфазного электродвигателя, его обмотки сначала могут коммутироваться «звездой», затем, когда двигатель вышел на номинальные обороты — переключиться на «треугольник».
Каждый магнитный пускатель имеет как силовые, так и блокировочные контакты. Силовые непосредственно коммутируют цепь мощной нагрузки, в то время как блокировочные необходимы для управления работой силовых контактов. Силовые и блокировочные контакты бывают нормально-разомкнутыми или норамально-замкнутыми. На принципиальных схемах контакты изображаются в их нормальном состоянии.
Удобство применения реверсивных магнитных пускателей невозможно переоценить. Это и оперативное управление трехфазными асинхронными двигателями различных станков и насосов, это и управление вентиляцией, и даже управление запорной арматурой, вплоть до замков и вентилей отопительных систем. Особенно примечательна возможность удаленного управления магнитными пускателями, когда электронный блок дистанционного управления коммутирует слаботочные катушки пускателей подобно реле, а они, в свою очередь, безопасно коммутируют силовые цепи.
Реверсивный пускатель включается через нормально-замкнутые блокировочные контакты, функция которых — исключить одновременное включение двух групп контактов — реверсивной и нереверсивной, чтобы не произошло межфазного замыкания. Некоторые модели реверсивных пускателей для обеспечения этой же функции имеют механическую защиту. И поскольку контакторы запускаются лишь поочередно, то и фазы питания можно переключать поочередно, чтобы выполнялась главная функция реверсивного пускателя — изменение направления вращения электродвигателя. Сменился порядок чередования фаз — изменилось и направление вращения ротора.

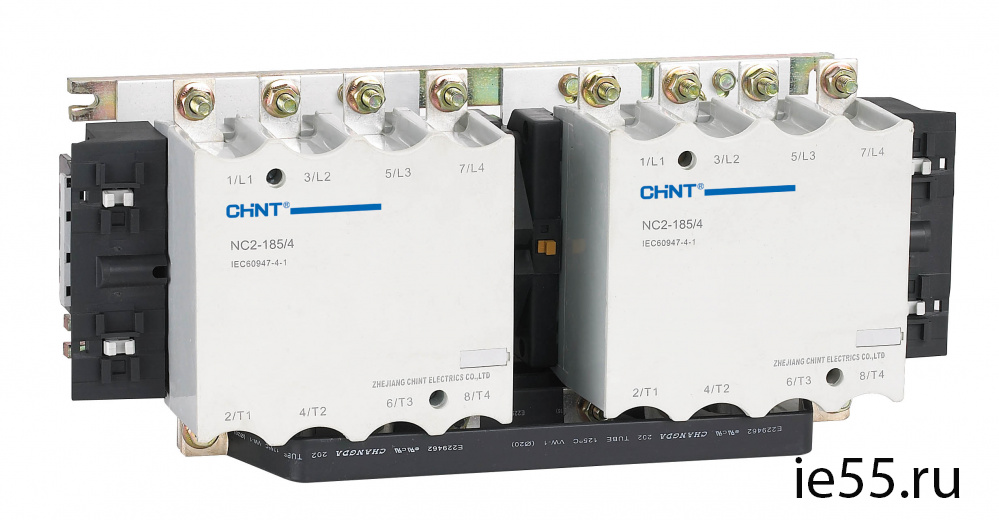

Все, что вам нужно знать о реверсивном контакторе
Вы когда-нибудь слышали о термине «контактор» в области электричества и электроники? Уже по одному названию вы можете себе представить, что это устройство, которое работает, вступая в физический контакт с другим.
Обычно контактор представляет собой переключатель, который можно включать и выключать с помощью электрического тока. Они обычно используются на электростанциях, выключателях и подстанциях.
Контакторы часто используются для управления подачей электроэнергии переменного тока к двигателям, генераторам и другим устройствам. Часто они контролируют поток мощности на двигателях переменного тока. Контакторы обычно предназначены для однофазных или трехфазных цепей, которые обычно работают с реверсивными контакторами.
Этот пост в блоге научит вас всему, что вам нужно знать о реверсировании контактора.
Содержание
- 1 Что такое реверсивный контактор?
- 2 Как работают реверсивные контакторы?
- 3 Компоненты реверсирующего контактора
- 3.1 Контакторы
- 3.2 Датчик эффекта зала
- 3,3 Комплект сборки
- 3.40035
- 4 Как подключить реверсивный контактор?
- 5 Каковы преимущества реверсивных контакторов?
- 6 Каково применение реверсивных контакторов?
- 7 Как выбрать реверсирующий контактор
- 7.
1 Рассмотрим размер двигателя
- 7.2 Рассмотрим рейтинг напряжения
- 7,3 Рассмотрим номинацию
- 7,4 Эрмиент
- 7,5 Устойчивость к инсуляции
- 7.6 ЭЛЕКТРИЧЕСКИЙ ЭЛЕКТО0015 8 Заключение
Несмотря на то, что существуют обычные контакторы, в данном случае мы сосредоточимся на реверсивных контакторах. Реверсивные контакторы используются для изменения направления тока в нагрузке.
Контакторы предназначены для использования в приложениях, где есть постоянный поток тока, а затем внезапно необходимо изменить направление тока. Эти устройства включаются, когда обнаруживают, что напряжение достигло определенного уровня, а затем замыкают переключатель, чтобы замкнуть цепь.
Чаще всего реверсивные контакторы используются в промышленности, где тяжелые механизмы, такие как конвейерные ленты или краны, требуют электричества, но только когда они активированы. Когда питание не требуется, контактор можно просто отключить, чтобы предотвратить ненужное потребление энергии.
Как работают реверсивные контакторы?Из определения давайте теперь рассмотрим принцип работы реверсивного контактора. Слово «обратный» должно подсказывать вам, как устройство работает, чтобы обеспечить свою функциональность или производительность.
Как мы уже определили, реверсивный контактор реверсирует трехфазный двигатель с помощью контакторов. Это означает, что если двигатель движется в определенном направлении, устройство будет меняться только с помощью контакторов.
Как это происходит? Вы можете удивиться.
Когда двигатель включен, он будет работать или вращаться в одном конкретном направлении. Поэтому, когда двигатель достигает определенной скорости, если мы хотим увеличить скорость его вращения, нам придется увеличить напряжение, подаваемое на двигатель.
Это делается за счет увеличения мощности источника питания. По мере подачи большего напряжения двигатели будут вращаться все быстрее и быстрее, пока не достигнут высокой скорости.
В то же время, если мы хотим замедлить или изменить направление вращения этого двигателя, нам придется уменьшить напряжение. Если вы сделаете это, вы сможете остановить этот двигатель, остановив его ток.
А вот и реверсивный контактор. Как только контактор включен, направление вращения двигателя сразу же меняется. Он начнет вращаться в противоположном направлении. Это объясняет весь «обратный» обман.

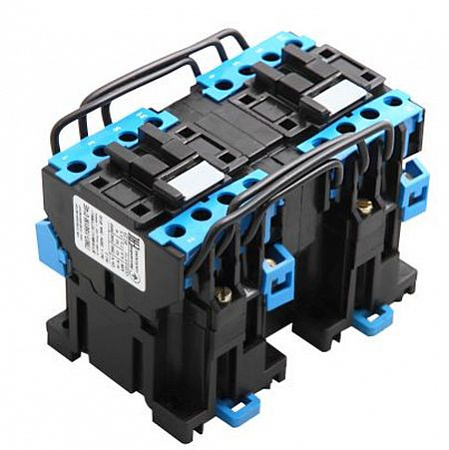

Компоненты реверсивного контактораЧтобы еще больше закрепить ваше понимание реверсивных контакторов, давайте рассмотрим ключевые детали и компоненты, из которых состоит это устройство:
Контакторы
Вот основные Компоненты типичного реверсивного контактора. Существует два типа контактов, а именно фиксированные контакторы и вращающиеся контакторы. Разница между ними заключается в том, как они взаимодействуют с вращающимся двигателем. Неподвижный контактор — это компонент, который фиксируется на месте и движется вместе с двигателем, а вращающийся контактор — это компонент, который перемещается вместе с двигателем и остается неподвижным.
Контакторы определяют, включен ли ваш реверсивный контактор или нет. Они бывают разной мощности. Они включают контактор 55 Вт, контактор 75 Вт и другие варианты питания.
Датчик Холла
Датчик Холла, также известный как датчик Холла (HES) или прибор Холла (HED), представляет собой устройство, используемое для обнаружения магнитных полей. Он использует металлическое кольцо, которое окружает электромагнит, чтобы определить, в каком направлении или направлении движется магнит. Металлическое кольцо содержит множество крошечных магнитов, которые выстраиваются в линию в трех измерениях по его длине.
Сборочный комплект
Сборочный комплект реверсивного контактора состоит из различных компонентов, предназначенных для выполнения различных задач. Эти компоненты включают направляющие для проводки и электрическую блокировку. Монтажные шины обеспечивают возможность подключения контактора к системам электропроводки.
Электрическая блокировка гарантирует, что контактор не сработает, когда это не предполагается.
Электрическая блокировка тесно связана с реверсивным контактором. Электрическая блокировка служит дополнительной мерой, гарантирующей, что реверсивный контактор не сработает, когда он не должен этого делать. Это достигается за счет использования реле и выключателя, которые можно включать и выключать, не затрагивая другие части вашей электрической системы.
Электропроводка
Электропроводка реверсивного контактора служит двум основным целям. Первая цель состоит в том, чтобы позволить мощности течь в контактор. Это позволяет подрядчику включаться или отключаться, когда это необходимо.
Вторая цель проводки – безопасность. Это используется в случае аварийной ситуации, в которой вам может потребоваться отсоединить контактор от его положения.
Опорная пластина
Опорная пластина является основной частью контактов. Базовая пластина имеет контактную поверхность на своей верхней стороне. Эта контактная поверхность используется для взаимодействия с контактами реле.
Базовая пластина также имеет ряд отверстий, через которые проходит проводка. Конструкция опорной плиты также гарантирует безопасность и стабильность реверсивного контакта. Он также в некоторой степени обеспечивает физическую защиту.
Механические блокировки
Они также являются важными компонентами реверсивных контактов. Механические блокировки используются для предотвращения замыкания контактора с неправильными контактами. Это делается с помощью переключателя и реле, которые можно включать и выключать, не затрагивая другие части вашей электрической системы.
Вспомогательный переключатель
Знаете ли вы, что реверсивные контакты также имеют переключатели? Да, это так. Эти переключатели используются для обеспечения второго метода управления контактором. Вспомогательный выключатель можно использовать для управления контактором, когда главный выключатель недоступен. Вспомогательный выключатель также может использоваться для полного выключения контактора.
Как подключить реверсивный контактор?Подключение является важным шагом при настройке реверсивного контактора.
Но как это сделать? Есть несколько простых шагов, которым вы можете следовать.
-Подключите реверсивный контактор к источнику питания.
— Подсоедините сторону нагрузки контактора к стороне нагрузки автоматического выключателя или блока предохранителей.
-Подключите нейтральную сторону контактора к нейтральной точке на автоматическом выключателе или блоке предохранителей.
— Подсоедините один конец кабеля к электрическому устройству, а другой конец подключите к любой стороне реверсивного контактора с помощью клеммной колодки, винтовой клеммной колодки или разъема, совместимого с этими клеммными колодками и колодками.
— Если вы используете винтовую клеммную колодку или клеммную колодку, подключите один конец к электрическому устройству и подключите его через другое электрическое устройство (например, выключатель света), которое управляется вашим главным выключателем или вспомогательным выключателем.
— Если вы подключаете разъем, закрепите его на месте, а затем проверьте целостность цепи, прикоснувшись одним проводом к другому.
Важно использовать правильный разъем на вашем реверсивном контакторе. Существует несколько типов разъемов, которые можно использовать, и каждый из них имеет определенное назначение.
-Если вы выполнили все вышеперечисленные шаги и протестировали свою установку, проверьте ее еще раз, убедившись, что она не отключается, когда на нее не действует нагрузка (например, когда через нее не проходит ток). Это гарантирует, что вся проводка выполнена правильно, и при установке не возникнет проблем.
Каковы преимущества реверсивных контакторов?Какие преимущества имеют реверсивные контакторы? Вы можете быть удивлены.
— Реверсивные контакторы очень удобны в использовании, так как их можно установить за считанные минуты.
— Их можно использовать как для переменного, так и для постоянного тока.
— Они очень надежны и обеспечивают идеальную защиту вашего оборудования.
— Они предлагают отличное соотношение цены и качества, поскольку представляют собой нечто большее, чем просто переключатель.
– Они просты в установке и обслуживании.
Каково применение реверсивных контакторов?Как мы уже видели, основной функцией реверсивных контакторов является изменение потока трехфазного двигателя. Области применения реверсивных контакторов легко указать в зависимости от их функции.
Некоторые из применений реверсивных контакторов включают:
— Электростанции.
— Электростанции.
— Системы передачи электроэнергии.
— Электронное оборудование и электроприборы.
— Медицинское оборудование и машины.
— Телекоммуникационное оборудование и машины.
— Системы кондиционирования, вентиляции, очистки воздуха, холодильные и тепловые насосы.
Поскольку устройство требует своевременного изменения направления вращения двигателя, необходим реверсивный контактор.
Как выбрать реверсивный контакторПришло время купить реверсивный контактор.
Рынок наводнен широким ассортиментом реверсивных контакторов. Так что, скорее всего, вы столкнетесь с некоторыми трудностями при выборе.
Вы также не хотите покупать реверсивный контактор, который вам не подходит. Я собрал несколько советов, которые должны помочь вам выбрать правильный реверсивный контактор для вашего проекта.
Учитывайте размер двигателя
Какой размер двигателя? В этом контексте размер относится к числу полюсов в двигателе. Размер двигателя определяет, какая мощность должна рассеиваться. Как только вы узнаете размер, вы выберете реверсивный контактор, который будет соответствовать размеру двигателя.
Учитывайте номинальное напряжение.
Номинальное напряжение — это максимальное напряжение, на которое способен контактор. Если вы будете использовать реверсивный контактор в системе с питанием от постоянного тока, его номинальное напряжение должно быть не менее 30 В постоянного тока. Номинальное напряжение также будет определять, сколько лошадиных сил он может выдержать.
Реверсивный контактор, работающий от 12 В постоянного тока, может выдерживать мощность до 1 л.с., тогда как реверсивный контактор, рассчитанный на 30 В постоянного тока, может выдерживать до 3 л.с.
Учитывать текущий рейтинг
Каков номинальный ток реверсивного контактора? Номинальный ток относится к максимальному количеству тока, который может протекать через контактор. Это важно, если вы используете реверсивный контактор как часть системы питания переменного тока или если вы питаете его от других устройств, таких как инвертор, переключатель или двигатель переменного тока. В таких случаях важно убедиться, что ваш реверсивный контактор имеет достаточную пропускную способность по току для того, что вы хотите с ним делать.
Окружающее тепло
Какова температура окружающей среды реверсивного контактора? Это относится к тому, сколько тепла контактор способен рассеять. Если вы собираетесь поместить свой реверсивный контактор в очень жаркую среду, важно выбрать контактор с достаточной способностью рассеивания тепла.
В противном случае контактор реверса перегреется и выйдет из строя.
Сопротивление изоляции
Показывает, насколько хорошо контактор способен сопротивляться протеканию через него электрического тока. Чем выше сопротивление изоляции, тем лучше. Контактор с низким сопротивлением изоляции будет иметь проблемы с выдерживанием больших токов, на которые рассчитаны реверсивные контакторы.
Электрическая прочность
Показывает, насколько хорошо реверсивный контактор способен противостоять внешним физическим воздействиям, таким как тепло, вибрация и удары. Это также относится к тому, насколько хорошо он может противостоять ударам электрическим током.
Если вы хотите, чтобы ваш реверсивный контактор прослужил долгие годы, важно выбрать контактор с соответствующей номинальной электрической прочностью.
Как видите, некоторые из этих факторов носят чисто технический характер. Так что будет разумно, чтобы эксперт помог вам с выбором.
ЗаключениеЯ надеюсь, что с помощью этого руководства вы сделаете правильный выбор при покупке реверсивных контакторов.
