Ремонт контрольных ламп и термопар — Как ремонтировать крупную бытовую технику: советы и рекомендации

Старые газовые приборы могут иметь контрольные лампы, обеспечивающие мгновенное зажигание при включении газа. Пилотная лампа представляет собой небольшое открытое пламя, питаемое постоянным потоком газа.

Проблемы возникают, когда поток газа заблокирован или неправильно направлен, или когда пилот выдувается. В более новых приборах зажигание может осуществляться искровым устройством или светящейся полосой вместо контрольной лампы. В печах и водонагревателях, а также в некоторых плитах и ​​сушилках запальник сопровождается защитным устройством, называемым термопарой — тепловым датчиком, который отключает газ, если запальное пламя гаснет. Новые газовые приборы имеют воспламенители, которые запускают запальник по мере необходимости.

Реклама

Осторожно: Некоторые старые приборы могут не иметь предохранительного устройства, отключающего подачу газа при гашении запальника. При наличии сильного запаха газа при работе с любым газовым прибором не пытайтесь повторно зажечь запальник или включить прибор, а также включить или выключить свет. Выйдите из дома, оставив дверь открытой, и немедленно позвоните в газовую компанию или пожарную службу, чтобы сообщить об утечке.

Пилотные лампочки

Правильно отрегулированное пилотное пламя горит ровным синим цветом и имеет высоту от 1/4 до 1/2 дюйма. Если пламя постоянно гаснет, возможно, ему поступает слишком мало воздуха; если он желтый на кончике, он получает слишком много воздуха. Чтобы исправить любое из этих условий, слегка поверните регулировочный винт пилота, как указано производителем. Когда пилот гаснет, перезарядить его просто:

Шаг 1: Если на пилоте есть газовый клапан, поверните клапан в положение OFF и подождите не менее трех минут, чтобы рассеялись скопившиеся газы. Через три минуты поверните клапан в положение PILOT. Если есть кнопка безопасности или сброса, нажмите кнопку и удерживайте ее нажатой.

Шаг 2: Поднесите зажженную спичку к пилотному отверстию и поверните газовый клапан в положение ВКЛ. Затем, когда пилот ярко загорится, отпустите кнопку сброса. Если нет кнопки сброса или газового клапана, просто поднесите зажженную спичку к пилотному отверстию.

Шаг 3: Если пилотное пламя не горит после нескольких попыток, его должен отрегулировать профессионал. Не пытайтесь отрегулировать механизм или вмешаться в газопровод.

©2006 Publications International, Ltd. Чтобы отрегулировать пилотное пламя, поверните регулировочный винт на газовой линии, как указано производителем плиты.

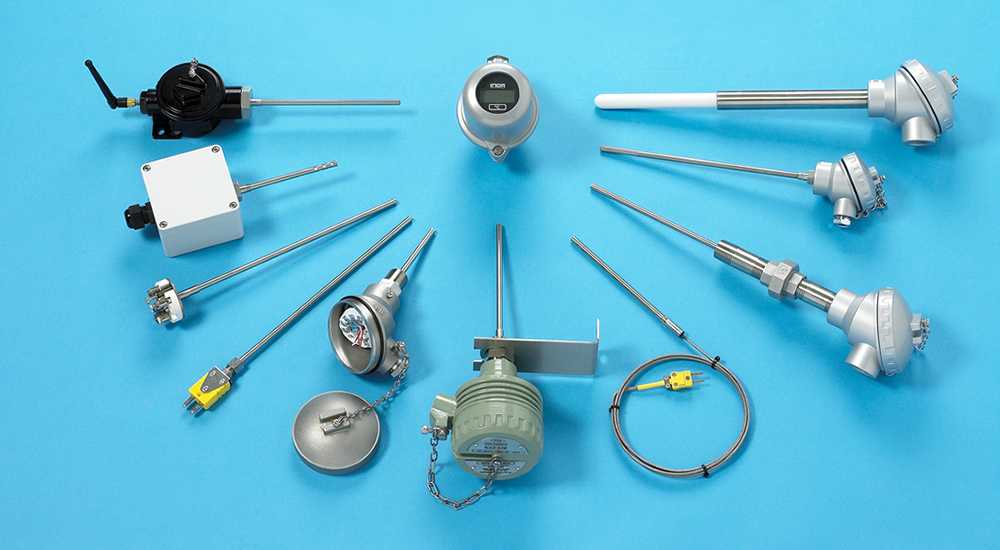

Термопары

Если в приборе есть термопара, проблема может быть в неисправной термопаре. Термопара, работающая как защитное устройство, перекрывает подачу газа, когда гаснет контрольная лампа. Он состоит из датчика температуры, соединенного с соленоидом; когда датчик не нагревается пилотным пламенем, соленоид закрывает линию подачи газа. Когда термопара выходит из строя, контрольная лампочка не горит. Перегоревшую или сломанную термопару следует заменить. Для замены термопары:

Шаг 1: Отвинтите медный провод и соединительную гайку внутри резьбового соединения с газовой линией.

Шаг 2: Под монтажным кронштейном на трубке термопары отвинтите гайку кронштейна, удерживающую трубку на месте.

Шаг 3: Вставьте новую термопару в отверстие в кронштейне, стальной трубкой вверх и медным выводом вниз.

Шаг 4: Под кронштейном наверните гайку кронштейна на трубку. Вставьте соединительную гайку в резьбовое соединение, где медный провод соединяется с газовой линией. Убедитесь, что соединение чистое и сухое.

Шаг 5: Плотно затяните гайку, но не перетягивайте ее. И гайка кронштейна, и соединительная гайка должны быть затянуты лишь немного сильнее, чем если бы они были затянуты вручную.

В заключительном разделе мы завершим обсуждение ремонта крупной бытовой техники детальным изучением — разумеется — двигателей. Продолжайте читать, чтобы узнать, как обслуживать и ремонтировать один из самых важных компонентов любой машины.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Fix-It Club «Как отремонтировать крупную бытовую технику» 2 мая 2006 г.
HowStuffWorks.com. 3 февраля 2023 г.

Крепление термопары типа К | Блог проекта JRE

Когда дешевая хрень ломается и заказ замены занимает слишком много времени.

Недавно я купил новый паяльник, знакомился с ним и узнавал, какая температура нужна для того, чтобы что-то делать. Со своим старым утюгом я просто увеличивал температуру каждый раз, когда чувствовал, что он недостаточно горячий. У него не было дисплея, и я не уверен, что у него даже был датчик температуры.

В любом случае, я сравнивал температуру на кончике моего нового утюга с измеренной температурой на дисплее. Я обнаружил, что дисплей был довольно точным с оригинальным наконечником, но потерял около 30 градусов по Цельсию при использовании тонкого наконечника, который я предпочитаю.

Я также обнаружил, что для пайки с тонким жалом требуется более высокая температура, чем с тупым жалом. Я могу паять провода тонким жалом при температуре 260 градусов по Цельсию, но для изготовления деталей SMD требуется около 300 градусов.

Я использовал термопару типа K с мультиметром для измерения температуры. Она совпадает с измеренной температурой на паяльной станции при использовании оригинального жала в пределах пары градусов, так что я полагаю, что прибор и паяльная станция хотя бы в какой-то степени точно откалиброваны. Это может быть небезопасным предположением, но мне больше нечего сказать.

Во время проверки температуры тонкого жала при пайке детали SOIC-8 прибор поднялся и перестал измерять температуру.

Вот виновник:

Гнездо для термопары на измерителе всегда немного шаталось, поэтому я подумал, что оно может быть сломано или у него просто плохой контакт. Я разобрал счетчик, разобрал домкрат, усилил прижим пружинных контактов и собрал все обратно. Штекер подходит лучше и держится плотнее, но температуры все равно нет.

Я немного повозился с ним, а потом решил, что пора заказать новую термопару. Беглый просмотр на Amazon и в других местах показал, что мне придется ждать пару недель, пока один из них будет доставлен, поэтому я решил поближе взглянуть на термопару.

Я проверил в Интернете и обнаружил, что правильно работающая термопара К-типа практически не имеет сопротивления при измерении омметром. Мой показал почти нулевое сопротивление от контакта к контакту, так что, по крайней мере, это не было разомкнутой цепью.

Работающая термопара также должна показывать несколько милливольт постоянного тока в горячем состоянии. Я проверил это и обнаружил, что на термопаре вообще нет напряжения.

Случайным импульсом я измерил сопротивление между двумя проводами на конце термопары. Это было странно. На этом конце сопротивление термопары составляет около трех Ом.

Единственным возможным способом (меньшее сопротивление на штекере, чем на термопаре) было короткое замыкание проводки в штекере.

К счастью, вилку можно разобрать.

Когда я убрал весь пух с покрытых тканью проводов, я увидел, что оголенные провода внутри были перекручены и закорочены. Конец штекера действительно был закорочен. Вилка имеет фиксатор для кабеля, но ничто не препятствует прокручиванию провода внутри фиксатора. Просто использование щупа скрутило провода внутри компенсатора натяжения и замкнуло их.

Я отсоединил провода от штырьков вилки, очистил от лишнего пуха и раскрутил провода. Когда все это было собрано, счетчик снова показывал правильную температуру.

Собирая его обратно, я надел небольшой кусок термоусадочной трубки на один из проводов внутри вилки. Может поможет, может нет.

Если у вас есть термопара К-типа, поставляемая с мультиметром, или если вы купили одну из многих дешевых термопар К-типа на Amazon или где-либо еще, она может когда-нибудь выйти из строя. Он может быть сломан, но есть большая вероятность, что он просто закорочен.

Вот так выглядит дешевая термопара К-типа:

Обратите внимание, что провода к термопаре (металлический шарик на конце кабеля там в левом верхнем углу картинки) оголены — их легко можно закоротить, согнув или скрутив провода. Вы также можете получить брызги или крошку припоя или другого металла между ними.

Провода внутри вилки также оголены:

Вот как выглядела внутренняя часть заглушки, когда я закончил:

Вот как проверить и починить термопару:

1. Измерьте сопротивление от контакта к контакту вилки. Он должен быть низким, но определенно не слишком коротким. Мой показывал около 0,1 Ом, когда он не работал. Теперь, когда он снова работает, он показывает около 15 Ом.
2. Если измерение сопротивления показывает обрыв цепи, внимательно осмотрите саму термопару. Настоящая термопара у меня представляет собой просто голый металлический шарик. Возможно, он был раздавлен или один из проводов оборвался. Если он помят или один из проводов оторван прямо на термопаре, то придется покупать новый — такое не починишь.
3. В вилке может быть обрыв провода, если вы обнаружите обрыв цепи от контакта к контакту. Откройте вилку и посмотрите, не перекручен ли один из проводов. Если это так, снимите часть изоляции, обрежьте оба оголенных провода до одинаковой длины и снова присоедините провода.
4. Если измерение сопротивления показывает короткое замыкание от контакта к контакту, сначала проверьте саму термопару. У дешевых термопара торчит из конца кабеля, покрытого тканью. Оголенные провода можно закоротить, просто согнув их. Они также могут перекручиваться и замыкаться. Если вы, как и я, измеряли температуру жала паяльника, вам также следует проверить и посмотреть, не замыкает ли термопара брызги припоя.
5. Если вы обнаружите короткое замыкание от контакта к контакту, проверьте внутреннюю часть вилки и убедитесь, что провода не перекручены. Если да, то открутите их от штифтов и раскрутите провода. Это может помочь надеть кусок термоусадочной трубки на один из проводов перед его повторной сборкой.
