Ремонт своими руками двигателя трактора т 25 – Характеристики и эксплуатация трактора т 25 и ремонт его составных частей

Содержание

руководство, КПП, двигателя, коробки передач, инструкция, советы

Универсальный помощник при выполнении сельскохозяйственных и строительных работ — это колесный трактор Т-25, ремонт которого можно выполнить самостоятельно благодаря наличию всех запчастей на рынке.

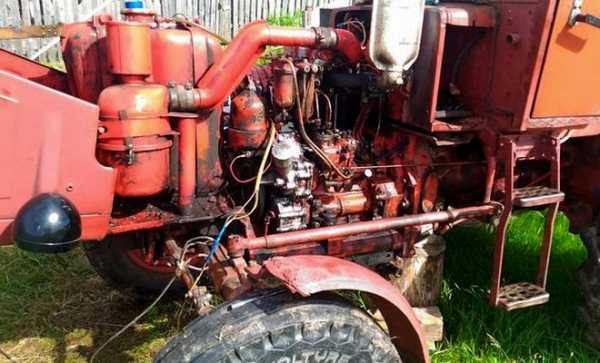

Ремонт двигателя

В данной модели трактора установлен двигатель с цилиндром (2 шт.) и воздушной системой охлаждения.

Возможные проблемы в работе двигателя и инструкция по их устранению:

  1. Попадание в топливную систему воздуха, из-за которого не запускается мотор. В этом случае необходимо промыть и продуть топливный провод, заполнить топливную систему горючим, чтобы удалить воздух. Промыть фильтр.
  2. Плохой распыл дизельного топлива форсунками. Нужно провести их осмотр и устранить причину неисправности.

Если двигатель работает со сбоями или не развивает полную мощность, то причина неполадок может быть в следующем:

  1. В систему подачи топлива попал воздух, было залито топливо с водой. Необходимо удалить воздух, заполнить топливную систему хорошим отстоявшимся горючим.
  2. Зависает игла распылителя форсунки. Нужно промыть распылитель и прочистить его сверлом или иглой диаметром 0,25-0,28 мм.
  3. Утечка топлива. Следует выполнить регулировку давления впрыска топлива форсункой, подтянуть гайки или сделать замену трубки высокого давления.
  4. Засорен воздухоочиститель. Нужно промыть данную деталь и заправить ее чистым маслом (без примесей).

Если двигатель дымит, необходимо:

  1. Промыть распределитель и прочистить отверстия.
  2. Уменьшить нагрузку.
  3. Помыть воздухоочиститель и заправить его.
  4. Отрегулировать зазоры в клапанах.
  5. Проверить уровень масла, при необходимости слить лишнее до верхней отметки.

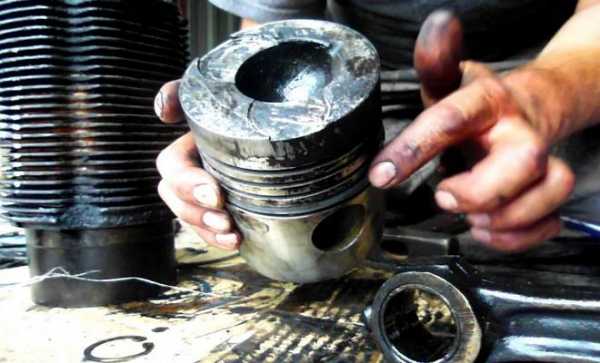

  6. Сменить и промыть кольца.

Ремонт КПП и сцепления

Ремонт сцепления трактора Т-25:

  1. Отсоединить тягу от рычага, вынув палец.
  2. Освободить педаль муфты сцепления от воздействия пружины, завернув упорный болт в кронштейн и опустив болты для свободного передвижения кронштейна.
  3. Установить свободный ход педали по подушке 0,4-0,45 см.
  4. Установить кронштейн в верхнее положение, затянуть болты крепления.
  5. Отвернуть упорный болт, вернуть педаль в исходное положение.
  6. Повернуть рычаг против часовой стрелки до упора.
  7. Отрегулировать длину тяги тормоза и соединить ее с рычагом. После этих действий можно зашплинтовать палец и надежно затянуть контргайки.

Ремонт коробки передач данной модели трактора:

  1. Необходимо заменить конические шестерни в приводе гидрораспределителя.
  2. Отрегулировать механизм блокировки переключения диапазонов и реверса.

Регулировка блокировочного механизма выполняется следующим образом:

  1. Тягу отсоединяют от рычага блокировочного валика.
  2. Полностью выжимают педаль муфты сцепления.
  3. Устанавливают блокировочный валик так, чтобы ось симметрии рычага валика совпала с указателем на крышке отсека.
  4. Соединяют тягу с рычагом и проверяют регулировку включением диапазонов заднего хода.
  5. Зашплинтовывают палец и затягивают контргайки.

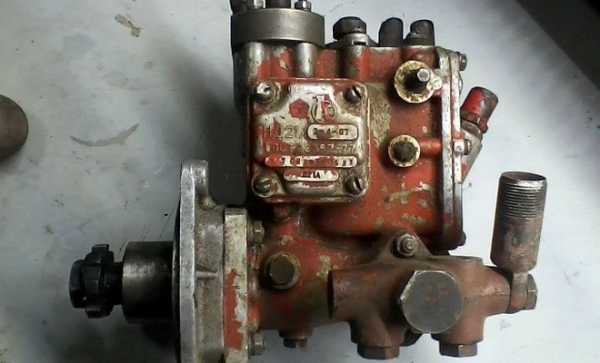

Ремонт ТНВД

Максимальное число оборотов дизельного мотора на холостом ходу можно отрегулировать при помощи изменения уровня жесткости пружины путем изменения количества ее рабочих витков.

Ремонт топливного насоса высокого давления:

  1. Установить ТНВД на стенд и подключить топливный провод.
  2. Выполнить регулировку пусковой подачи топлива на 50-100%.
  3. Выкрутить винт, установить рычаг управления в крайнее положение для максимальных оборотов.
  4. Завернуть винт корректора до упора.
  5. Установить необходимую топливную подачу при номинальных оборотах кулачкового вала путем перемещения корпуса относительно крышки.
  6. Отрегулировать начало работы вентилятора на 10-15 об/мин.
  7. Проверить топливную подачу при номинальном режиме.
  8. Протестировать полное отключение подачи горючего через форсунки.
  9. Отрегулировать обороты кулачкового вала насоса.
  10. Вывернуть винт корректора и отрегулировать подачу топлива в соответствии с необходимым запасом крутящего момента двигателя.

Также неисправности ТНВД могут быть связаны с порчей подшипников. В этом случае нужно:

  1. Снять насос низкого давления.
  2. Поставить под кулачковый вал жесткий прут небольшого диаметра.
  3. Проверить все детали на наличие повреждений, при необходимости выполнить замену.

Ремонт рулевой колонки и бортового

Проблемы с рулевой колонкой могут быть следующими:

  1. Увеличенный свободный ход рулевого колеса. В этом случае необходимо выполнить регулировку зазора в конических подшипниках, шарнирах тяг, подшипниках червяка и зацеплении. Также следует подтянуть гайки.
  2. Тракторист вынужден прикладывать много усилий к рулевому колесу. Здесь потребуется регулировка клапанов, проверка давления масла в гидросистеме. Нужно осмотреть все детали на наличие негерметичности и отрегулировать зацепление.
  3. Вибрация колес (техника виляет из стороны в сторону). Данная проблема решается путем подтягивания крепления сборочных единиц и регулирования шарниров тяги при помощи рычага.

Рулевое управление необходимо очищать от грязи и пыли, протягивать все крепления, обрабатывать специальной смазкой шестерни и подшипники, увеличивая тем самым срок эксплуатации механизма.

Для смазки червячной пары используют трансмиссионное масло, заливаемое в нижний картер рулевого механизма.

Для того чтобы отрегулировать рулевую колонку, нужно:

  1. Установить передние направляющие колеса строго прямолинейно относительно продольной оси трактора.
  2. Открутить болты и снять опорную шайбу.
  3. Отрегулировать зацепление червяка.
  4. Вернуть на место опорную шайбу и закрутить болты.

Полезные советы

Технику необходимо использовать в соответствии с инструкцией.

В зимний период эксплуатация трактора усложняется, поэтому для стабильной работы агрегата рекомендуется сделать следующее:

  1. Заменить все летние сорта смазки на зимние.
  2. Слить горючее и промыть бак чистым дизельным топливом.
  3. Слить горючее из топливного провода, заменить фильтры и залить в бак зимний вид дизеля, заполнить им систему и полностью избавиться от воздушных пузырьков.
  4. Снять аккумулятор и выполнить его осмотр.
  5. Топливо необходимо заправлять через фильтр в виде замши или фланелевой ткани.
  6. Бак должен быть всегда заполнен. При заливе нужно следить за тем, чтобы в топливо не попадала жидкость, потому что образовавшиеся кусочки льда могут забивать топливные провода и прекращать подачу горючего.
  7. 1 раз в сутки необходимо проводить осмотр бака на наличие воды.

Для того чтобы провести ремонтные работы правильно, рекомендуется воспользоваться книгой «Руководство по ремонту и техническому обслуживанию трактора Т-25».

specmahina.ru

Двигатель трактора Т-25 устройство схема и базовый ремонт

Один из главных агрегатов машинного механизма является его двигатель. Если сравнить с человеческим организмом, то орган который бы ему соответствовал это сердце. Поэтому данный вопрос очень важен и любому пользователю трактора Т-25 нужно знать все технические особенности данного механизма.

Двигатель для трактора Т-25

Прежде всего заметим, что двигатель (мотор) – специальное устройство, функция которого преобразовать энергию в механическую. На «Владимирце» 25-й серии ставят бескомпрессорный дизельный двигатель внутреннего сгорания Д-21.

В нем осуществлён непосредственный впрыск топлива и воздушная система охлаждения. Количество рабочих цилиндров – два.
Все основные механизмы и узлы ставят на сам блок картера и крышку распределительных зубчатых колес.

Схема двигателя трактора Т-25

Для начала приведём схему левой стороны (по ходу движения трактора) двигателя и дадим краткое её описание.

Тут все просто: размещение топливной системы, среднего дефлектора, выпускных и впускных трубопроводов, а также свеч подогрева всасывающего трубопровода. В лобовой части находится вентилятор оси с генератором, и горловина для залития масла, там же расположен и счетчик моточасов и щуп для замера уровня масла.

Теперь давайте рассмотрим схему правой стороны.

Конструкция правой стороны немного проще, тут всего лишь размещен стартер, привод декомпрессора, рампа форсунок и кожух вентилятора.

Принцип работы

Рабочий цикл состоит из четырех стандартных тактов: впуск (подача) топлива, сжатие, выполнение рабочего хода и выпуск отработанного. Блок-картер – основа двигателя, он изготовлен из сплавов серого чугуна.

Внутри блока применяют специальные опоры и отверстия для монтажа шатунного механизма и системы газораспределения и собственно сам блок головок цилиндров. Максимальная мощность Д-21 составляет 25 лошадиных сил.

Сначала дизельное топливо очищается с помощью специального фильтра грубой очистки, затем проходит через систему фильтрации со сменными бумажными фильтрами и подаётся в цилиндр. Вместе с топливом подается и воздух, который проходит через четырехступенчатый воздухоочиститель.

В двигателя для трактора т-25 используется комбинированная система смазки деталей: разбрызгивание и под давлением. Насос она основе зубчатых колес от коленвала, создает давление в магистрали маслопроводов. Очищение, которого происходит благодаря полно поточной центрифуге.

Для дополнительного уплотнения между картером и каждым цилиндром используется специальная медная прокладка.

На нижней плоскости головки имеется выточка в форме цилиндра, которая служит для её посадки на обработанную поверхность цилиндра. Сверху головок крепятся крышки клапанов с помощью шпилек отлитых из алюминиевого сплава.

Возможная проблема с вибрацией

Если у Вас возникла проблема с дополнительной вибрацией, то проблема скорее всего в механизме уравновешивания. Он состоит из специального валика с противовесами.
И служит для уравновешивания двигателя и регулирования его противовеса.

agromania.com.ua

Ремонт трактора т-25 | Малая спецтехника трактор т25

Вы приобрели трактор Т-25, тех. характеристики можно посмотреть здесь, с какими же проблемами можно столкнуться при эксплуатации трактора Т-25? Двигатель, распространенная проблема поломка коленчатого вала пополам — это больше относится к самоделкам с КПП от автомобиля ГАЗ. Что касается коленчатого вала, он ломается только тогда, когда не отрегулированы обороты холостого хода и ниже минимальных оборотов. Это относится только к двухцилиндровым двигателям с балансирами.

Сцепление на тракторе ходит долго и хорошо, даже с фронтальным погрузчиком, коробка передач тоже, можно считать надежная, правда могут обламываться бортовые передачи. Что касается бортовых передач, распространенная проблема течь смазки черезшпильки крепления и прокладку.

Если не будете перегружать трактор, не будет проблем с бортовыми. Поэтому за ними нужно постоянно смотреть и подтягивать. Родная навеска не выдерживает критики, лучше будет поменять на навеску МТЗ-80, она удобнее в обслуживании и настройках.Колеса, при хороших нагрузках загибает диски, лопается резина. Лучше конечно стараться не перегружать трактор. Трактор Т-25 скорее единственный трактор, в котором можно заменить или установить детали с различной отечественной техники, начиная от топливного насоса и заканчивая стартером. После не сложных доработок под ваши предпочтения, вы, останетесь довольны этим универсальным трактором.

Главное понять, вы приобрели себе трактор, тягового класса 0,6 при нагрузке на навеску 600 кг, масса свыше этой нормы, обернется потом проблемами. Прицепное и навесное оборудование, которое будете создавать для вашего трактора, сделать так, чтобы у трактора был запас по мощности при транспортировке орудий не ниже второй скорости (имеется в виду плуг или культиватор).

На что бы хотелось обратить внимание. Чтобы работала центрифуга, и ее вращение, длилось, около 60 сек после остановки двигателя трактора, нужно проверять и очищать ее 2-3 раза в год, обычно проверяют перед началом сезона, проверять и очищатьвоздушный фильтр, устранять течь масла с двигателя. Заливать качественное минеральное масло для дизельных двигателей.

Масло, желательно менять каждый год перед пахотой. Поверьте, трактор обрабатывает себя, и не нужно на этом экономить. По поводу запчастей, есть все, как уже говорилось о взаимозаменяемости, стартер подходит от трактора Т-40 и МТЗ. Стартер от МТЗ устанавливается втягивающим реле вниз. Единственное что нужно сделать, болгаркой вырезать лишний металл над шестерней начулке. Масляный насос, подойдет от трактора Т-40, но он немножко шире. Выполняя все указанные советы, вы обезопасите трактор от поломок. А проблемы при эксплуатации трактора, не доставят вам неудобств.

Трактор т-25

traktor25.ru

Устройство трактора Т-25 — конструктивные особенности агрегата

Без преувеличения легендарный трактор Т-25 относится к числу тех немногих сельскохозяйственных машин, на чью популярность практически не влияет наличие на рынке более технологичных и совершенных моделей. Это обусловлено не только высочайшей надежностью отечественного трактора, но и его универсальностью, простотой конструкции, маневренностью и выносливостью.

Трактор Т-25 Владимирец обладает рядом конструктивных особенностей. В их число входит высококачественная многоступенчатая коробка переключения скоростей, подрессорная подвеска и универсальная навесная система, расположенная в задней части трактора. Опорная площадь используемых грунтозацепов составляет от 25 до 35 %, а их высота – от 3,5 до 4,5 см. Эта особенность существенно улучшает качество работы трактора Т-25 на огороде.

Многие современные трактора не способны работать на вязком грунте ввиду небольшой ширины их колес. В отличие от них в комплектацию трактора Т-25 могут входить сдвоенные колеса или широкопрофильные шины, что значительно улучшает его сцепление с влажной землей. При необходимости фермер может немного спустить шины, что положительно повлияет на его устойчивость на рыхлом грунте.

Самым большим преимуществом Владимирца экспертами считается его способность применять для работы погрузчик фронтального типа. Диапазон скоростей при работе с трактором составляет 1,37–30,28 км/ч. Радиус, необходимый для разворота агрегата, должен превышать 3,5 м – это позволяет успешно применять сельскохозяйственную машину на небольших по площади участках, а также в теплицах и парниках.

Двигатель трактора Т-25

В конструкции Владимирца предусмотрен надежный и выносливый дизельный мотор марки Д 120. За безопасную работу мотора под высокими нагрузками отвечает высококачественная система принудительного воздушного охлаждения.

Мотор Т-25 состоит из 2 цилиндров и работает 2 такта. Скорость вращения составляет 1800 об/мин., что более чем достаточно для использования в паре с трактором практически всех видов навесного оборудования. Для запуска двигателя в конструкции трактора предусмотрен электрический стартер.

Заводской вес мотора составляет примерно 300 кг и может меняться в зависимости от используемых фермеров деталей для ремонта двигателя. Изначальный ход поршня достаточно большой – примерно 10,5 см.

Важным преимуществом мотора Владимирца  считается его скромный расход масла, который составляет от 0,3 до 0,5 от единицы расходуемого горючего.

Трансмиссия Владимирца

В комплектацию трактора Т-25 входит механическая КПП, способна работать в 14 скоростных режимах. Две из задних передач трактора работают в замедленном темпе, что необходимо для применения вместе с трактором сеялок, оборудования для распределения удобрений и других конструкций. Коробка передач укомплектована поперечными валами, существенно продлевающими сроки эксплуатации трансмиссии трактора Т-25.

Муфта сцепления Владимирца представлена в виде сухого однодискового механизма, который находиться в постоянно замкнутом виде.

Ходовая часть трактора

Трактор Т-25 Владимирец – это агрегат, ведущим в котором является задний мост. В передней части имеющегося в конструкции балансира предусмотрены приливы, внутри которых зацементированы специальные высокопрочные втулки из закаленной стали.

Концы предусмотренного в конструкции трактора  балансира оборудованы специальными разрезами, в которых посредством стяжных болтов фиксируются поворотные кулаки. Каждый кулак имеет по 4 отверстия, необходимы для настройки ширины колеи. Вставляя штифт в одно из отверстий, колея меняется, а с ней, и возможность применять разные навесные приспособления.

На обод колес надета герметичная плотная резиновая камера, имеющая воздушный вентиль. Во внутренней части обода расположены 6 стоек, на которых удерживается диск. Последний закреплен на фланцах осей задних колес. Посредством разворачивания диска по отношению к фланцу оси, появляется возможность настройки задней колеи в диапазоне от 120 до 150 см.

Оптимальным для выполнения сельскохозяйственных работ трактором Т-25 считается давление в его шинах в пределах от 0,8 до 0,9 кг/см2. Для перевозки груза давление нужно увеличить до 1,2 кг/см2.

В зависимости от модификации трактор Т-25 может иметь полный привод – в большинстве случаев такие модели используются для работы в наиболее тяжелых эксплуатационных условиях.

Рулевое управление трактора Т-25

Для непрерывного контроля за движением трактора Владимирец по заданной траектории отвечают органы управления в виде рулевого колеса, расположенной под уклоном колонки, движущегося червячного механизма и 2 конических шестерней, позволяющих переместить руль для работы на задних скоростях.

Рулевая колонка имеет форму изогнутой трубы, к нижней части которой прикручен фланец. Внутри колонки находиться рулевой вал, который движется посредством шарикового радиального подшипника. Непосредственно на верхнюю часть имеющегося вала надето обшитое нескользящей тканью рулевое колесо, которое фиксируется при помощи зажатой гайки.

Кабина трактора Владимирец

В стандартной комплектации трактор Владимирец оборудован просторной застекленной кабиной. Внутри кабины расположены органы управления, педали, решетка печки отопления, работающая от гидравлической системы трактора Т-25.

В передней части трактора под рулевым колесом расположены шкалы, позволяющие контролировать скорость передвижения трактора, количество создаваемых мотором оборотов, и давление агрегата. Более детально интерьер кабины трактора Т-25 можно рассмотреть на фото.

Гидросистема трактора Т-25

Гидравлика на трактор позволяет контролировать работу гидравлических систем используемого для работы навесного оборудования. В конструкцию гидросистемы трактора Т-25 входит насос, бак для заливки масла, один или несколько высокопрочных силовых цилиндров, маслопровод и гидрораспределитель.

Давление в предусмотренной системе образуется за счет работы шестеренчатого масляного насоса. Под действием давления масло поступает во внутреннюю полость распределителя. В зависимости от расположения золотника, масло проходит в нижнюю или верхнюю часть гидравлического цилиндра, передвигая, при этом, поршень в нужную для работы сторону.

Трактор Владимирец Т-25 – технические характеристики

Большую популярность в народе трактор Т-25 заслужил за счет хороших эксплуатационных параметров.

Технические характеристики трактора в базовой комплектации включают:

  • мощность дизельного ДВС – 20 л. с.;
  • количество скоростей передвижения – 8 передних/6 задних;
  • передний ведущий мост – 120–140 см;
  • номинальная скорость вращения вала отбора мощности – 540 об/мин;
  • максимальная масса перевозимого груза – 600 кг;
  • расход топлива при средних нагрузках –223 г/кВт. ч;
  • вес –2,020 т.

Трактор Т-25 имеет весьма скромные, как для универсального агрегата, габариты. Длина сельскохозяйственной машины составляет 3,18, ширина – 1,47, и высота – 2,47 м.

Отзывы владельцев трактора Т-25 Владимирец свидетельствуют о высокой маневренности, выносливости и проходимости агрегата. Ему под силу выполнение наиболее сложных сельскохозяйственных операций, начиная от посадки, и заканчивая сбором и перевозкой урожая.

Области применения трактора в хозяйстве

Инструкция по эксплуатации из комплекта трактора Т-25 указывает на то, что агрегат можно использовать для решения различных сельскохозяйственных задач.

Вместе с трактором можно применять следующее навесное оборудование:

  • для культивации твердых глинистых грунтов, в том числе целины, используется плуг. При этом вспашка земли трактором Т-25 может выполняться при помощи, как малогабаритного однокорпусного, так и более крупного двухкорпусного плуга;
  • для посадки и ухода за урожаем – для этого применяется окучник, грунтозацепы, а также оборудование для распределения удобрений и средств против вредителей;
  • для перевозки урожая может использоваться телега, общий вес вместе с грузом которой не должен превышать 600 кг;
  • для скашивания сорняков и кустов клубневых культур применяется косилка;
  • для обработки междурядий от сорняков используется фреза;
  • с целью расчистки придомовой территории от снега а также выравнивания грунта на огороде может применяться отвал.
Вместе с трактором Т-25 можно активно использовать различные самоделки: бороны, плуги, фрезы, сеялки , косилки, дровоколы, оборудованные гидравлическими системами. О возможностях трактора Владимирец при работе в хозяйстве более детально расскажет видео.
При необходимости может быть выполнена модернизация трактора Т-25 путем замены штатного мотора  и доработки гидравлической системы – это позволит существенно расширить сферы применения агрегата в сельском хозяйстве и быту.

Картофелекопалка самодельная для трактора Т-25

Сажалка для картофеля на трактор Т-25 в паре с картофелекопалкой для агрегата позволяет посадить и собрать урожай клубневых культур, затрачивая на работу минимум усилий и времени.

Принцип работы изготовленного своими руками оборудования для выкапывания картофеля достаточно прост. Однако чтобы приспособление получилось максимально эффективным, над его сборкой потребуется немного потрудиться. Порядок изготовления картофелекопалки выглядит следующим образом:

  1. Вначале потребуется сделать надежную опорную раму. Для этого нужно использовать 4 швеллера, соединенных между собой 4 усиливающими уголками;
  2. Далее болтами на раме нужно закрепить элеватор. Благодаря болтовому соединению фермер сможет менять угол наклона используемого элеватора;
  3. Затем потребуется оборудовать редукционный узел. Для его изготовления потребуется воспользоваться «стаканом», втулкой и двумя металлическими цилиндрами – все эти запчасти необходимы для фиксации приводного и ведомого валов;
  4. Для крепления картофелекопалки на тракторе необходимо сделать входную ось. Для этого потребуется проделать отверстия в боковых стенках кожуха элеватора. Далее на шпильку нужно надеть шестерню с приваренным подшипником, распорочное колесо и 2 втулки.
В результате работы получиться изготовить однорядную картофелекопалку, которая по своей надежности и характеристикам практически не будет уступать заводским аналогам.

sadovaja-tehnika.com

Двигатель трактора Т-25

Установка двигателя Т-25
Регулировка натяжения ремня привода вентилятора трактора Т-25
Уход за системой охлаждения трактора Т-25
Уход за топливным баком трактора Т-25
Регулировка топливного насоса трактора Т-25
Проверка и установка момента начала подачи топлива насосом
Снятие с двигателя трактора Т-25 и установка на двигатель топливного насоса
Регулировка и проверка форсунок трактора Т-25
Признаки неисправности работы топливной аппаратуры трактора Т-25
Заполнение топливной системы двигателя топливом трактора Т—25
Уход за топливным насосом и форсунками трактора Т-25
Топливоподкачивающий насос трактора Т-25
Регулятор трактора Т-25
Насосная секция высокого давления трактора Т-25
Устройство и работа топливного насоса трактора Т-25
Уход за топливными фильтрами трактора Т-25
Уход за воздухоочистителем трактора Т-25
Уход за системой питания трактора Т-25
Уход за масляной центрифугой трактора Т-25
Замена масла в поддоне картера двигателя трактора Т-25
Уход за системой смазки трактора Т-25
Уход за механизмом газораспределения
Замена коренных и шатунных вкладышей
Замена деталей поршневой группы
Уход за кривошипно-шатунным механизмом трактора Т-25
Общее устройство двигателя трактора Т-25

traktor-t25.ru

Ремонт двигателя т 25 своими руками видео

Общее устройство двигателя трактора Т-25

С левой стороны (рис. 35), по ходу трактора Т-25, на дизеле рас­положены: топливная аппаратура, впускная и выпускная трубы, глушитель-искрогаситель, маслозаливная горловина, средний дефлектор (направляющий щиток) и свеча подогрева всасываю­щего воздуха.
С правой стороны (рис. 36) размещены механизм привода декомпрессора, пусковой стартер, форсунки и легкосъемный ко­жух вентилятора, пробка спускного отверстия поддона карте­ра, редукционный клапан, распределительный кожух вентиля­тора.
В передней части двигателя (рис. 37). находится осевой вен­тилятор со встроенным генератором, направляющий аппарат которого закреплен на двигателе ленточным хомутом, счетчик мото-часов, полнопоточная реактивная центрифуга (масляный фильтр), щуп-масломер, шкив привода вентилятора и генерато­ра с метками «ВМТ», «НМТ» и «Т» для установки поршня пер­вого цилиндра в верхней мертвой точке и установки угла на­чала подачи топлива насосом.

На задней стороне двигателя трактора Т-25, непосредственно к картеру, прикреплен кожух маховика (рис. 38 и 39).
На верхней плоскости картера расположены оребренные ци­линдры с головками из алюминиевого сплава. Своими обрабо­танными поверхностями цилиндры вставлены в отверстия кар­тера и крепятся к нему вместе с головками анкерными шпиль­ками, ввернутыми в верхнюю плоскость картера.

Рис. 35. Двигатель Д-21 (вид слева):
1 — счетчик мото-часов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпуск­ной трубопровод; 5 — глушитель-искрогаситель; 6 — топливный насос; 7 — ма­ховик; П — свеча подогрева воздуха; ДМ — датчик указателя температуры масла.

Рис.

36. Двигатель Д-21 (вид справа):
1 — картер двигателя; 2 — стартер; 3 — кожух вентилятора; 4 — хомут креп­ления вентилятора; 5 — редукционный клапан; 6 — поддон картера.

Рис. 37. Двигатель Д-21 (вид спереди):
1 — вентилятор; 2 — топливный фильтр; 3 — свеча подогрева воздуха; 4 — центрифуга; 5 — щуп-масломер; 6 — пробка спускного отверстия.

Рис. 38. Двигатель Д-21 (продольный разрез):
1 — масляный насос; 2 — шатун; 3 — поршень; 4 — вентилятор; 5 — головка цилиндра; 6 — клапан; 7 — картер; 8 — маховик.

Рис. 39. Двигатель Д-21 (поперечный разрез):
1 — маслоприемник; 2 — стартер; 3 — кожух вентилятора; 4 — впускной тру­бопровод; 5 — свеча подогрева воздуха; 6 — выпускной трубопровод; 7 — ци­линдр; 8 — картер; 9 — валик уравновешивающего механизма; 10 — пробка спускного отверстия.

Для уплотнения между картером, и каждым цилиндром уста­новлена медная прокладка.
На нижней плоскости головки имеется цилиндрическая вы­точка, которая служит для посадки головки на обработанную поверхность цилиндра. Необходимое уплотнение между голов­кой и цилиндром достигается вдавливанием верхней плоскости цилиндра, имеющей две кольцевые выточки полукруглого сече­ния, в нижнюю плоскость головки.

На головках установлены детали клапанно-распределительного механизма.
Сверху к головкам крепятся шпильками крышки клапанов, отлитые из алюминиевого сплава.
Снизу к картеру привернут болтами масляный поддон. В под­доне смонтирован сетчатый фильтр приемника масляного насоса.

Коленчатый вал трактора Т-25

Внутри картера помещаются: коленчатый вал на трех опорах, шатуны, распределительный вал, толкатели клапанов и валик уравновешивающего механизма. На переднем конце коленчато­го вала закреплен специальным болтом шкив привода вентиля­тора и генератора, а на заднем его конце при помощи штифтов и болтов прикреплен маховик. В торце вала расточено гнездо, в которое посажены шариковый подшипник и самоподжимной сальник вала главного сцепления.
От осевых перемещений коленчатый вал удерживается дву­мя парами полуколец из бронзы, установленными у второго ко­ренного подшипника. Между передним листом и алюминиевой крышкой смонтированы распределительные шестерни коленча­того и распределительного валов, промежуточные шестерни, а также шестерни привода топливного насоса, валика уравновешивающего механизма и масляного насоса. В систему охла­ждения входят: осевой вентилятор, состоящий из рабочего ко­леса с лопатками и направляющего аппарата с лопастями, рас­пределительный кожух вентилятора, система дефлекторов и оребренные поверхности головок и цилиндров. Создаваемый вентиляторам воздушный поток охлаждает стенки цилиндров и головки благодаря наличию на них литых ребер.
Регулирование теплового режима двигателя производится при помощи дроссельного диска, расположенного на выходе охлаждающего воздуха из вентилятора (методом дросселиро­вания воздушного потока на выходе).
Показателем теплового состояния двигателя является темпе­ратура масла в магистрали, которую показывает дистанционный термометр.
В систему пуска входят: электрический стартер, питаемый от аккумуляторных батарей, предпусковая подогревательная свеча накаливания, смонтированная во впускной трубе, и декомпресионный механизм.

aquariumfan.ru

Руководство по ремонту . - http://aido.ucoz.ru/

Меню


Приветствую Вас, Гость · RSS25 Октября 18, 12.35.53



Год выпуска: 1972
Автор: Герасимов А.Д., Голубчик С. Ф., Кульчицкий Р. И., Ходулин Ю. А., Цыганенко В. Р., Шаанов А, И.
Жанр:Руководство по ремонту и эксплуатации
Издательство: Колос
Формат: DjVu
Качество: хорошое
Количество страниц: 175
Язык : Русский
В книге расмотренно устройство и порядок эксплуатации трактора Т-25. Подробно освещены вопросы ухода за машиной, приведены рекомендации по наиболее рациональному использованию трактора на всех работах, а также по агрегатированию его с различными с.-х. машинами и орудиями.

Трактор Т-25 представляет собой колесную универсальную машину класса 0,6 т с полурамой, задними ведущими и передними управляемыми колесами. Реверс всех основных передач позволяет использовать при работе как передний, так и задний ход. Колею трактора и дорожный просвет можно регулировать. Двигатель Д-21 работает на дизельном топливе и развивает мощность 20 л. с. при 1600 оборотах в минуту. Трактор Т-25 применяется в садах, на огородах и мелких полевых участках для внесения удобрений, борьбы с сорняками и вредителями, посева, посадки и уборки овощей, уборки сена, пахоты легких почв. Кроме того, трактор используют для привода стационарных машин, на легких погрузочных и землеройных работах, на строительстве и для транспорта. Трактор Т-25 создан на базе ранее выпускавшейся машины ДТ-20.
Книга рассчитана на механизаторов, работающих на тракторах.Трактор Т-25 представляет собой колесную универсальную машину класса 0,6 т с полурамой, задними ведущими и передними управляемыми колесами. Реверс всех основных передач позволяет использовать при работе как передний, так и задний ход. Колею трактора и дорожный просвет можно регулировать. Двигатель Д-21 работает на дизельном топливе и развивает мощность 20 л. с. при 1600 оборотах в минуту. Трактор Т-25 (рис. 1) применяется в садах, на огородах и мелких полевых участках для внесения удобрений, борьбы с сорняками и вредителями, посева, посадки и уборки овощей, уборки сена, пахоты легких почв. Кроме того, трактор используют для привода стационарных машин, на легких погрузочных и землеройных работах, на строительстве и для транспорта. Трактор Т-25 создан на базе ранее выпускавшейся машины ДТ-20. В результате модернизации на тракторе был заменен двигатель, введены постоянно-замкнутая муфта сцепления, наклонная рулевая колонка, более совершенные тормоза плавающего типа, изменены все органы управления, установлено более удобное подрессорное сиденье. Трактор имеет современные внешние формы. Благодаря повышению мощности двигателя и некоторому увеличению рабочих и транспортных скоростей возросла производительность агрегата. Более удобное расположение органов управления улучшило условия труда и облегчило управление трактором. Общее устройство трактора показано на рис. 2.
Двигатель. На тракторе Т-25 установлен двухцилиндровый четырехтактный двигатель Д-21 воздушного охлаждения производства Владимирского тракторного завода. Двигатель имеет рабочий процесс с воспламенением от сжатия и непосредственный впрыск топлива в камеру сгорания, расположенную в днище поршня. Он запускается на дизельном топливе электрическим стартером.

aido.ucoz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
