РС80-МР - РЗА СИСТЕМЗ

Описание товара

Устройство защиты по току РС80-МР



Функции защиты и автоматики

Наименование функции

Число ступеней

Максимальная токовая защита (МТЗ1, МТЗ2)

2

Токовая отсечка (ТО1, ТО2)

2

Направленная/ненаправленная защита от замыканий на землю (ЗНЗ)

2

Внешняя защита (ВЗ) по дискретному входу

1

Двукратное автоматическое повторное включение (АПВ)

1

АЧР-ЧАПВ (по дискретному входу)

1/1

Питание по цепям тока

Опционально

Встроенное дешунтирование

Опционально

Контроль ресурса выключателя (КРВ)

+

Интерфейсы RS-485, USB

2



Основные технические характеристики устройства

Наименование параметра

Значение

Номинальный ток, А

5

Номинальное напряжение цепей 3U0, В

100

Номинальное напряжение питания, полярность произвольная (~/=), В

220 (110)

Номинальная частота сети, Гц

50

Время готовности при питании от токовых цепей, не более, с

0,1

Диапазон уставок МТЗ и ТО , А

0,3-125

Диапазон уставок ЗНЗ, по исполнениям, А

0,004-5;

0,1-125

Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В

80-264

Допустимое повышение питающего напряжения на время до 5 минут, В

420

Потребление по цепям питания при не срабатывании выходных реле, Вт

5

Увеличение потребления при срабатывании реле, Вт/реле

0,25

Диапазон рабочих температур, °С

от -40 до +70

Количество дискретных входов

4

Количество выходных реле

5



Особенности устройства
  •  Для любой ступени МТЗ может быть назначена работа с независимой или с любой из 4 видов зависимых ампер-секундных характеристик (нормально инверсная, сильно инверсная, РТВ-1, РТ-80).
  •  Для предотвращения возврата ступеней МТЗ и ТО в результате дополнительной загрузки трансформаторов тока после дешунтирования, предусмотрена возможность снижения коэффициента возврата ступеней после их срабатывания до 0,4-0,95.
  •  Для любой ступени ЗНЗ может быть введен/выведен пуск по напряжению (вольтметровая блокировка) и направленность.
  •  Для дискретного входа DI4 предусмотрена работа от сухого контакта с сохранением работоспособности на протяжении 1с после исчезновения оперативного питания устройства.



Преимущества
  • Расширенный диапазон допустимых питающих напряжений ~/ = от 80 до 420В (до 5 мин.).
  • Расширенный диапазон рабочих температур от -40°С до +70°С
  • Невысокое энергопотребление, от 5 Вт.
  • Высокая степень защиты устройства по лицевой панели, IP54.
  • Встроенное питание по цепям тока и дешунтирование.
  • Быстрый холодный старт по токовым цепям от 100 мс.
  • Наличие дискретного входа с питанием от сухого контакта и достаточным временем сохранения работоспособности после исчезновения оперативного питания.
  • Малый габарит по глубине устройства, позволяющий его устанавливать в ячейках, в которых установка других типов устройств по этому показателю затруднена.
  • Возможность утопленного монтажа (эквивалент заднего присоединения) или монтажа на поверхности панели (эквивалент переднего присоединения).
  • Возможность автоматического конфигурирования устройства при помощи программы РС80_МР_Monitor под конфигурацию любого из токовых реле РС80М в случае их предполагаемой замены.



Техническая документация



Программное обеспечение



Информация для заказа

Будьте первым, кто оставил отзыв на “РС80-МР”

РС80М - Реле максимального тока

Реле максимального тока РС-80М

Реле РС80М (устройство защиты) разработано для включения в схемы противоаварийной автоматики и релейной защиты. Также данное оборудование часто применяется для устаревших реле максимального тока РТ90, РТ80 и РТ85. При этом установочные размеры данных реле совпадают с размерами РС80. Реле РС80 значительно удобнее в эксплуатации и настройки, обладают повышенной точностью. При помощи данных реле можно провести полную реконструкцию подстанции или РП при минимальных изменениях монтажных систем и капитальных затратах.

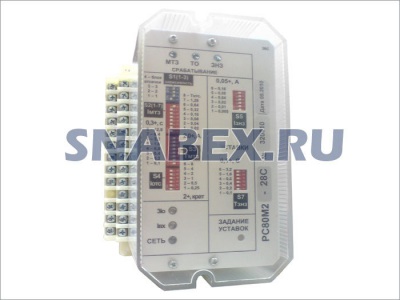

Внешний вид реле РС80М3М

Основные функции

  • Максимальная токовая защита с двумя зависимыми характеристиками срабатывания и одной независимой характеристикой;
  • Токовая отсечка: время выдержки зависит от выбора передней панели 150-200мс или 70-100мс;
  • Дешунтирование и шунтирование управляемой цепи;
  • Возможность блокировки токовой отсечки дистанционно или с передней панели;
  • ЗНЗ – защита от замыканий на землю;
  • Обеспечение светодиодной индикации срабатывания в течении 12 часов после отключения оперативного питания;
  • Хранение характеристик со строенной ФЛЭШ памяти и установок, заданных с передней панели.

Виды реле максимального тока РС80М

Вид реле

Функции

РС80М3М-1…90

Устройства трехфазные

РС80М2-24…31

Устройства двухфазные с расширенными функциями

РС80М2М-11…14

Устройства двухфазные с функциями дешунтирования, индикацией срабатывания в течении 12 часов без оперативного питания и УРОВ

РС80М2-19…21

Устройства двухфазные с функцией АПВ и индикацией срабатывания

РС80М2М-15

РС80М2-9, 10, 16, 17

Устройства двухфазные со встроенным блинкером и мгновенной максимальной токовой защитой

РС80М-1…6

Устройства однофазные с функцией дешунтирования

РС80М2М-1…8

Устройства двухфазные с индикацией срабатывания в течении 12 часов без оперативного питания

Технические характеристики

Наименования параметра

Величина

Разброс тока срабатывания, %

±1,5

Погрешность относительная выдержки времени в рабочем интервале температур, %

±10

Погрешность относительная тока срабатывания максимальной токовой защиты и тока срабатывания отсечки в рабочем интервале температур, %

±10

Коэффициент возврата реле

0,95 – 0,85

Износоустойчивость реле механическая, ВО циклов

1 000 000

Масса, кг

2

Размеры габаритные, мм

125х195х127

Мощность, потребляемая на минимальной установке, ВА

0,7 – 1,5

Верхняя часть РС80М3

Изоляция реле соответствует требованиям публикации МЭК255-5. Стойкость реле к высокочастотным помехам соответствует требованиям публикации МЭК225-5-1 класс 3.

Выходы реле могут дешунтировать и шунтировать цепь при токах не более 150А. Пори условии, что цепь питается от трансформатора тока и его импеданс при токе 4А не превышает 4ОМ, а при токе 50А-не более1,5Ом.

Рис. 1. Схема подключения реле РС80М

Характеристики установок выдержки времени, тока срабатывания и кратности тока отсечки

Модель

Установки выдержки времени

Ток номинальный, А

Установки тока срабатывания

Установки кратности тока отсечки

Кол-во

Диапазон, с

Дискретность, с

Кол-во

Диапазон, А

Дискретность, А

Кол-во

Диапазон кратности



РС80М

256

0,3-25,8

0,1

16

128

8-18, 16

0,08

64

0,25

2-17,75

10

4-9,08

0,04

5

2-4,54

0,02

2,5

1-2,27

0,01

Реле РС80-АВРМ >> Цена 26000 руб.

Реле РС80-АВРМ - это устройство автоматического включения резервного источника питания которое предназначается для применения в автоматизированных противоаварийных и релейных системах, обеспечивающих подачу запасного питания напряжением до 35 кВ в понижающих подстанциях и других объектах энергосетей. Отличается компактными размерами и относительно невысокой стоимостью.

Для работы реле РС80-АВРМ не требуется подключение внешних источников питания, так как необходимый ток берётся с находящегося под контролем напряжения.

Основные функции реле РС80

При работе, устройство автоматического включения резервного питания РС80-АВРМ, обеспечивает выполнение следующих функций:

  • отслеживание наличия электрического напряжения на вводе запасного питания, предназначенного для АВР;
  • контроль за параметрами приходящего входного напряжения;
  • запуск при падении напряжения с проверкой его уровня в соседних секциях;
  • установку времени выдержки и уровня напряжения отдельно на обоих вводах;
  • показ с помощью световой сигнализации положения выключателей и наличия напряжения на контролируемых секциях и вводах;
  • блокировку возможности АВР посредством подачи внешнего сигнала;
  • самовосстановление АВР и его независимый вывод.
Технические характеристики реле РС80-АВРМ

Характеристика

Норма

Контролируемое напряжение до вводов

0,4 - 35 кВ

Номинальная частота переменного тока

50 Гц

Номинальное входное напряжение

трехфазное 100 В, 220 В, 380 В

Устройства обеспечивают следующие диапазоны уставок

уставка защиты по минимальному напряжению (ЗМН) регулируются ступенями 40%, 60% и 80% номинального

(уставка задаётся отдельно для ввода 1 (ЗМН1), и ввода 2 (ЗМН2))

уставка защиты по максимальному напряжению (ЗПН) регулируются ступенями

80%, 90% и 100% номинального

(уставка задаётся отдельно для ввода 1 (ЗПН1), и ввода 2 (ЗПН2))

Выдержки времен и срабатывания для включения резерва и последующего возврата

схемы задаются в диапазоне от 1 до 32 секунд с шагом 1 с

(выдержки времени срабатывания задаются отдельно для ввода 1 (Ту1), и ввода 2 (Ту2))

Время замкнутого состояния выходного контакта:

на отключение

0,3 с

на включение

0,5 с

Степень защиты:

оболочки устройства

IP40

зажимы для подключения внешних проводников

IP00

Класс точности реле

5

Габаритные размеры

см. рис. 1

Вес

2,5 кг

Рис. 1 - габаритные и установочные размеры РС80-АВРМ

  1. Монтажная пластина.
  2. Винт.

Реле РС-40, реле РС-80, реле РС-80М, реле РС-80М2, реле РС80, реле РС80М2 в Чувашии

20.07.2021

Светильник,лампа,кабель,провод,автомат,пускатель,ЩИТ,БОКС,сборка ВРУ,АВР,кабель-канал,труба,гофра,металлорукав,розетка,выключатель

Компания ООО “ Русэлектрокаб “ готова укомплектовать электротехнической продукцией «под ключ» любой объект, от небольшого строения до крупного промы…

Москва, Санкт-Петербург, Севастополь, Московская область, Алтайский край, Амурская область, Архангельская область, Астраханская область, Байконур, Белгородская область, Брянская область, Владимирская область, Волгоградская область, Вологодская область, Воронежская область, Еврейская автономная область, Забайкальский край, Ивановская область, Иркутская область, Калининградская область, Калужская область, Камчатский край, Кемеровская область, Кировская область, Костромская область, Краснодарский край, Красноярский край, Крым, Курганская область, Курская область, Ленинградская область, Липецкая область, Магаданская область, Мурманская область, Ненецкий автономный округ, Нижегородская область, Новгородская область, Новосибирская область, Омская область, Оренбургская область, Орловская область, Пензенская область, Пермский край, Приморский край, Псковская область, Республика Адыгея, Республика Алтай, Республика Башкортостан, Республика Бурятия, Республика Дагестан, Республика Ингушетия, Республика Кабардино-Балкария, Республика Калмыкия, Республика Карачаево-Черкесия, Республика Карелия, Республика Коми, Республика Марий Эл, Республика Мордовия, Республика Саха (Якутия), Республика Северная Осетия (Алания), Республика Татарстан, Республика Тыва (Тува), Республика Удмуртия, Республика Хакасия, Республика Чувашия, Ростовская область, Рязанская область, Самарская область, Саратовская область, Сахалинская область, Свердловская область, Смоленская область, Ставропольский край, Тамбовская область, Тверская область, Томская область, Тульская область, Тюменская область, Ульяновская область, Хабаровский край, Ханты-Мансийский автономный округ, Челябинская область, Чеченская Республика, Чукотский автономный округ, Ямало-Ненецкий автономный округ, Ярославская область

Реле РС 80, РС80М, РС 80М, РС-80М, РС80М2М, РС80М3, РС80М3М

Объявление → продам ООО "Завод электротехнического оборудования" осуществляет продажу реле максимального тока серии РС80М.
Реле защиты максимального тока РС80М2М-1, РС80М2М-2, РС80М2М-3, РС80М2М-4, РС80М2М-5, РС80М2М-6, РС80М2М-7, РС80М2М-8, РС80М2-9, РС80М2-10, РС80М2М-11, РС80М2М-12, РС80М2М-13, РС80М2М-14, РС80М2М-15, РС80М2-16, РС80М2-17, РС80М2-19, РС80М2-20, РС80М2-21, РС80М2-28, РС80М2-29, РС80М2-30, РС80М2-31 - двухфазные.
Реле РС80М2М - это статические реле без дополнительного источника питания. Питание элементов схемы осуществляется от входного тока.
РС80М – одно из лучших широко тиражированных малобюджетных решений для эффективной реконструкции или создания новой РЗА присоединения 6–35 кВ. Эти реле максимального тока позволяют провести комплексную реконструкцию подстанции или РП при умеренных капитальных затратах и минимальных изменениях монтажных схем. При этом значительно облегчается настройка и обслуживание систем, повышается точность и селективность работы схем релейной защиты, появляется возможность введения дополнительных функций.
Например, одно реле модификации РС80М2М-14 заменяет два РТ85 и два РТ40(для организации ЛЗШ), либо четыре РТ40 плюс РВМ12 и РП361. Диапазон уставок при этом вдвое шире(1-18,2А), точность выше( можно использовать ступень селективности 0,3, а не 0,5). Под заказ могут выпускаться устройства с измененной характеристикой времени срабатывания, с индикацией срабатывания, в т.ч. в течение не менее 12-ти часов после пропадания оперативного питания (исполнение «i»), а также с расширенным диапазоном установок тока срабатывания 2…36,32 А(исполнение «С»)
Питание для выполнения основных функций защиты осуществляется от измерительных токовых цепей. Оперативное питание 220 В (АС/DC) требуется для обеспечения функций АПВ, ЗНЗ, дистанционной блокировки отсечки и индикации для отдельных исполнений.

тел.: (8352) 655-950, (8352) 380-760
почта: [email protected]

Прикрепленные файлы:

рс 80м 10Кб

Добавлено: 07 September 2021
До конца публикации осталось: 75 суток

Реле максимального тока РС 80 М

Модификации реле РС 80 М
МодификацияВыходной контакт ВЫХОД 1 (ВЫХОД)Выходной контакт ВЫХОД 2
Тип контактаФункцияТип контактаФункция
РС80М-1НР или НЗ (выбирается с
передней панели)
Отсечка и защита с
выдержкой времени
НРОтсечка и защита с
выдержкой времени
РС80М-2НР или НЗ
(выбирается с
передней панели)
Отсечка и защита с
выдержкой времени
НРОтсечка
РС80М-3НР или НЗ
(выбирается с
передней панели)
Отсечка и защита с
выдержкой времени
НРЗащита с
выдержкой времени
РС80М-4НР или НЗ
(выбирается с
передней панели)
ОтсечкаНРЗащита с
выдержкой времени
РС80М-5НР или НЗ
(выбирается с
передней панели)
Защита с
выдержкой времени
НРОтсечка
РС80М-61НР и 1НЗ с
общей точкой
Отсечка и защита с
выдержкой времени
--

Реле изготовлено в прямоугольном пластмассовом корпусе размерами 125х195х127 мм, который состоит из основы и крышки. Внутри корпуса расположены платы реле А1 (вертикально) и плата А2 (горизонтально). Платы закреплены на двух вертикальных пластинах и соединены между собой перемычками из проводов. На пластинах расположены трансформатор TV и триак VS1 (VS1, VS2 – для РС80М-6) с радиатором . Над платой уставок расположена панель с маркировкой и отверстиями для установки съемных перемычек соответствующие гнезда при выставлении уставок.

Габаритные размеры РС80М

Для создания РЗА на данный момент нет лучшего решения чем использование РС80М, в соотношении цена/качество. 6 модификаций реле РС80М покрывают практически все возможные нюансы заказчика в конструировании, разработке, замене, или ремонте РЗА. Функционально эти 6 вариантов исполнения так же делятся на ряд дополнительных, к примеру РС80М2 есть только 28 дополнительных вариантов исполнения, что позволяет решить практически любую проблему заказчика и учесть все условия объекта.

ПКФ «ЭлТехКом» - Электротехнические изделия: измерительное оборудование, электронные компоненты, электрощитовое оборудование и оборудование КИПиА

На сегодняшний день электротехнические изделия и оборудование используются практически во всех отраслях: от промышленности и строительства до сельского хозяйства и бытовой сферы. Они нашли свое применение в процессе производства машин и приборов бытового и профессионального назначения. И без них невозможно уже предоставить ни один современный аппарат.

ООО «ПКФ «ЭлТехКом», долгие годы успешно работая на рынке электротехники, занимается поставкой и продажей электротехнической продукции отличного качества. В числе наших клиентов – многие компании из Екатеринбурга, Санкт-Петербурга Новосибирска, Перми и многих других крупных городов России.

Наша компания является официальным поставщиком продукции ООО «ВНИИР-Промэлектро» - крупнейшего производителя малогабаритных реле, низковольтных агрегатов, электрощитового оборудования, а также иной аппаратуры и комплектующих данной категории. При этом в процессе производства используются новейшие технологии и оборудование, и задействованы опытные мастера и инженеры. В результате на выходе получается продукция наивысшей категории, востребованная не только на территории России, но и за ее пределами. Сотрудничая с таким надежным поставщиком, ООО «ПКФ «ЭлТехКом» может с уверенностью говорить о великолепных характеристиках предлагаемых нами изделий.

Мы предоставляем аппаратуру с отменными рабочими характеристиками. Она содержит электронные компоненты из специальных материалов, которые способны выдержать нагрузки и превосходно работать в режиме постоянных электромагнитных и электрических колебаний. Оборудование отличается превосходным качеством, долговечностью и высокой степенью производительности.

В то же время измерительное оборудование, предоставляемое нашей компанией, обладает предельной точностью и способно улавливать даже минимальные отклонения в показателях.

Мы предлагаем нашим клиентам не только превосходное оборудование КИПиА, низковольтные аппараты, электротехнические агрегаты и элементы конструкций, но и великолепное сервисное обслуживание. Свяжитесь с нашими представителями, и Вам непременно помогут подобрать нужные агрегаты по лучшей цене. А при необходимости мы доставим купленное у нас оборудование в любой город России максимально быстро и наиболее удобным для Вас способом.

Работая с нами, Вы можете быть уверены в превосходном качестве и высоких показателях КПД нашей продукции, а также в отличном сервисе ООО «ПКФ «ЭлТехКом»!



Информационные статьи





AZSR180 - РЕЛЕ ПИТАНИЯ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ 80 А

AZSR180 - РЕЛЕ ПИТАНИЯ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, 80 А | American Zettler, Inc.
Взаимодействие с другими людьми
Характеристики:
  • Диэлектрическая прочность 5000 Vrms
  • Контактный зазор больше 2,05 мм
  • Система изоляции класса F
  • Сертификаты UL, CUR и VDE
  • Изоляционное пространство более 10 мм
  • Двойная изоляция, EN 60730-1 (VDE 0631, часть 1)
  • Усиленная изоляция, EN 60335-1 (VDE 0700, часть 1
Рейтинг контактов Напряжение катушки Контактные формы Мощность катушки при напряжении срабатывания
80A при 380VAC резистивный, 1K циклов, 85 ° C
80A при 277VAC резистивный, 1K циклов
30A при 380VAC резистивный, 30K циклов, 85 ° C
12,24 В постоянного тока 1 Форма A 270 мВт
Типичный срок службы - электрические Типичный срок службы - механический Диэлектрическая прочность (на уровне моря в течение 1 мин. )
30000 операций при 30 А, 250 В переменного тока Резистивный
1000 срабатываний при 80 А, 277 В переменного тока, резистивный
100 000 операций Контакт с катушкой: 5000 В (среднеквадр.)
Между разомкнутыми контактами: 2500 В среднекв.
Клеммы ПК Клеммы Припой / Вставка Клеммный кронштейн Сертификаты Минимальная нагрузка Размер в дюймах (Д x Ш x В)
Да Нет Нет UL / CUR, VDE 5 В, 0.1 А 1,575 х 0,984 х 1,937

Поиск на складе АЗСР180 Серия:

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

  • Essential
  • Внешние СМИ
  • Статистика

Я принимаю Я согласен

Принимать только необходимые файлы cookie

Индивидуальные настройки файлов cookie

Подробная информация о файлах cookie Политика конфиденциальности

Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Borlabs Cookie
Провайдер Владелец сайта
Назначение Сохраняет предпочтения посетителей, выбранные в поле Cookie Borlabs Cookie.
Имя файла cookie borlabs-cookie
Срок действия печенья 1 год

при поддержке Borlabs Cookie

Политика конфиденциальности

CIT Relay & Switch - Автомобильные реле

A1

Коммутационная способность до 25 А

Конфигурации контактов:

1A и 1C

A1M

Коммутационная способность до 20 А

Конфигурации контактов:

1A и 1C

A2

Коммутационная способность до 40 А

Конфигурации контактов:

1A, 1B и 1C

A3

Коммутационная способность до 80 А

Конфигурации контактов:

1A, 1B и 1C

A4

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1C, 1U, 1W, 2A, 2C, 2U и 2Вт

A5

Коммутационная способность до 40 А

Конфигурации контактов:

1A, 1B и 1C

A6

Коммутационная способность до 35 А

Конфигурации контактов:

1A и 1C

A9

Коммутационная способность до 30 А

Конфигурации контактов:

1A

A10

Коммутационная способность до 30 А

Конфигурации контактов:

1A, 1C, 2A и 2C

A15

Коммутационная способность до 30 А

Конфигурации контактов:

1C, 1U, 2C и 2U

A16

Коммутационная способность до 25 А

Конфигурации контактов:

A17

Коммутационная способность до 25 А

Конфигурации контактов:

1A

J099

Коммутационная способность до 12 А

Конфигурации контактов:

1A

J102 и J102K

Коммутационная способность до 5А

Конфигурации контактов:

1A, 1B и 1C

J103

Коммутационная способность до 1 А

Конфигурации контактов:

1A, 1B и 1C

J104

Коммутационная способность до 3А

Конфигурации контактов:

2A, 2B и 2C

J104D

Коммутационная способность до 3 А

Конфигурации контактов:

2A, 2B и 2C

J107F

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1B и 1C

J107E3

Коммутационная способность до 10 А

Конфигурации контактов:

1A, 1B и 1C

J109F

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1B и 1C

J111

Коммутационная способность до 16 А

Конфигурации контактов:

1A и 1C

J112

Коммутационная способность до 5А

Конфигурации контактов:

1A

J114AF

Коммутационная способность до 16 А

Конфигурации контактов:

1A, 1B, 1C, 2A, 2B и 2C

J114FL

Коммутационная способность до 16 А

Конфигурации контактов:

1A, 1B, 1C, 2A, 2B и 2C

J115F 50 А

Коммутационная способность до 50 А

Конфигурации контактов:

1A, 1B и 1C

J115F1

Коммутационная способность до 40 А

Конфигурации контактов:

1A, 1B и 1C

J115F2

Коммутационная способность до 40 А

Конфигурации контактов:

1A, 1B и 1C

J115F3

Коммутационная способность до 40 А

Конфигурации контактов:

1A, 1B и 1C

J115F_E

Коммутационная способность до 30 А

Конфигурации контактов:

1A, 1B и 1C

J117F

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1B и 1C

J118

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1B и 1C

J123F

Коммутационная способность до 20 А

Конфигурации контактов:

1A, 1B и 1C

J151

Коммутационная способность до 20 А

Конфигурации контактов:

1C, 2C, 3C и 4C

J152

Коммутационная способность до 10 А

Конфигурации контактов:

1C, 2C, 3C и 4C

J850

Коммутационная способность до 1 А

Конфигурации контактов:

2C

J850SM

Коммутационная способность до 1А

Конфигурации контактов:

2C

J860

Коммутационная способность до 1 А

Конфигурации контактов:

2C

L114FL

Коммутационная способность до 20 А

Конфигурации контактов:

1A и 1C

L115F1

Коммутационная способность до 50 А

Конфигурации контактов:

1A, 1B и 1C

L115F2

Коммутационная способность до 50 А

Конфигурации контактов:

1A, 1B и 1C

AQ-G Твердотельное реле | Panasonic Industrial Devices

Тип переменного тока

Случайный

24 В постоянного тока

2A

75 до 264 В ср. кв.

Трубка

20

500

19.От 2 до 28,8 В постоянного тока

1,6 кОм

Мин. 1 В

30A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тип переменного тока

Нулевой переход

24 В постоянного тока

1A

75 до 264 В среднекв.

Трубка

20

500

19.От 2 до 28,8 В постоянного тока

1,6 кОм

Мин. 1 В

8A

1,5 мА

1/2 цикла синусоидального напряжения напряжения + 1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В (среднеквадратичное значение) между входом и выходом

от -30 ° C до + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до +212 ° F

С демпфирующим контуром

Тип переменного тока

Случайный

12 В постоянного тока

2A

907

Стандартный зажим для печатной платы

Трубка

20

500

9. От 6 до 14,4 В постоянного тока

0,8 кОм

Мин. 1 В

30A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тип переменного тока

Пересечение нуля

5 В постоянного тока

1A

75 до 264 В ср. кв.

Трубка

20

500

От 4 до 6 В постоянного тока

0.3 кОм

Мин. 1 В

8A

1,5 мА

1/2 цикла синусоидального напряжения напряжения + 1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

от -30 ° C до + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до +212 ° F

С демпфирующей схемой

Тип переменного тока

Нулевой крест

12 В постоянного тока

2A

9010r

Стандартный зажим для печатной платы

Трубка

20

500

9. От 6 до 14,4 В постоянного тока

0,8 кОм

Мин. 1 В

30A

1,5 мА

1/2 цикла синусоидального напряжения напряжения + 1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

от -30 ° C до + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до +212 ° F

С демпфирующей цепью

Тип переменного тока

Нулевой крест

24 В постоянного тока

2A

9010R

Стандартный зажим для печатной платы

Трубка

20

500

19. От 2 до 28,8 В постоянного тока

1,6 кОм

Мин. 1 В

30A

1,5 мА

1/2 цикла синусоидального напряжения напряжения + 1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

от -30 ° C до + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до +212 ° F

С демпфирующей цепью

Тип переменного тока

Случайный

24 В постоянного тока

1A

Стандартный зажим для печатной платы

Трубка

20

500

19. От 2 до 28,8 В постоянного тока

1,6 кОм

Мин. 1 В

8A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тип переменного тока

Случайный

5 В постоянного тока

1A

75 до 264 В ср. кв.

Трубка

20

500

От 4 до 6 В постоянного тока

0.3 кОм

Мин. 1 В

8A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тип переменного тока

Случайный

12 В постоянного тока

1A

75 до 264 В среднекв.

Трубка

20

500

9.От 6 до 14,4 В постоянного тока

0,8 кОм

Мин. 1 В

8A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тип переменного тока

Случайный

5 В постоянного тока

2A

75 до 264 В ср.кв.

Трубка

20

500

От 4 до 6 В постоянного тока

0.3 кОм

Мин. 1 В

30A

1,5 мА

1 мс

1/2 цикла синусоидального напряжения напряжения + 1 мс

3000 В среднекв. Между входом и выходом

-30 ° + 80 ° C от -22 ° F до + 176 ° F (без конденсации при низких температурах)

от -30 ° C до + 100 ° C от -22 ° F до + 212 ° F

С демпфирующим контуром

Тренажер реле

Одноплатный релейный компьютер "Тренажер"

Одноплатный релейный компьютер (или релейный тренажер) - это компьютер, чей ЦП состоит из электромеханических реле (например, Z3 Конрада Цузе из 1941), но с памятью и интерфейсом на передней панели, построенным из современных полупроводники (например, одноплатные "обучающие" компьютеры 1970-х и 80-х годов, например КИМ-1).

Да, есть видео! Ознакомьтесь с примерами программ страница.

Хотите купить? Мне продали полностью собранные компьютеры, но я продажа голых плат (включая программируемые микроконтроллеры) для вас поставьте свои собственные компоненты и соберите вручную. Список компонентов (BOM), схемы и инструкции по сборке находятся в разделе файлов проекта страница. Голые платы доступны здесь:

eBay Листинг на голой плате или Тинди Хранить.

2017 Обновление

После долгой задержки выпущена третья версия и серия плат.В новой версии улучшена технологичность и удобство обслуживания. компьютера. Благодаря этому новому дизайну сразу 8 из 10 плат работали, а оставшиеся два легко диагностировались и ремонтировались.

  • Все реле и интегральные схемы теперь вставлены.
  • Все контакты реле теперь имеют контрольные точки на верхней стороне. Реле разнесены дальше друг от друга. обеспечьте место для легкого доступа к контрольным точкам.
  • Реле
  • имеют обозначение функции и условного обозначения.Это упрощает поиск конкретного бита, чем необходимость обращения к схематический.
  • Для предыдущей конструкции требовался блок питания жесткого диска 12 В / 5 В. В нем используется один источник питания 12 В, обеспечиваемый через обычный цилиндрический разъем питания 5,5 мм (преобразователь постоянного тока 5 В находится на плате).
  • Монтажные отверстия теперь включены в конструкцию печатной платы для стоек или возможное ограждение - возможно, деревянный ящик.

Вот новая версия:

Нажмите для высокого разрешения

Реле дорогие и большие, поэтому первоочередное внимание уделяется поддерживая низкое количество реле.Основная стратегия - реализовать только ЦП. и некоторые базовые операции ввода-вывода с использованием реле, но реализуют память и переднюю панель. пользовательский интерфейс с полупроводниками. ЦП разработан с использованием недорогого DPDT. DIP-реле. Лицевая панель и память реализованы с использованием Microchip PIC. микроконтроллеры.

Архитектурные и схемотехнические приемы позволяют поддерживать счетчик реле для ЦП низкий. Тренажер реле использует запускаемые по фронту D-триггеры, реализованные с всего 1,5 реле DPDT / бит. Многопортовая память уменьшает количество требуемые биты регистра.Самомодифицирующийся код (заимствованный из очень ранних компьютеров) сохраняют количество регистров и логических вентилей, необходимых для абсолютный минимум при сохранении интересного набора инструкций.

Вот некоторые из основных характеристик Relay Trainer:

  • Количество реле: 83
  • Ширина канала передачи данных: 8 бит
  • Ширина инструкции: 32 бита
  • Тип инструкции: двухадресная (каждая инструкция определяет две ячейки памяти, и результат записывается обратно в одну из них)
  • Объем памяти: 256 32-битных слов (1 КБ)
  • Регистры: всего 13 бит, включая 8-битный счетчик программ, 1-битный флаг переноса, 4-битный выходной регистр
  • Производительность: один цикл на инструкцию, до ~ 12 Гц для ~ 12 инструкций в секунду
  • I / O: 4 входа замыкания переключателя и 4 выхода релейного контакта выведены на винтовые клеммы.Программы также могут читать с клавиатуры и последовательной консоли и напишите в последовательную консоль.
  • Поддерживаемые концепции:
    • Подпрограммы (поддерживаются самоизменяющимся кодом: адрес возврата вставляется в инструкцию перехода)
    • Индексирование (поддерживается самоизменяющимся кодом: индекс вставляется в инструкцию обращения к памяти)
    • Арифметические операции с высокой точностью
    • Умножение и деление реализовано как подпрограммы
    • Полный набор условных переходов (хотя нет флагов Zero или Negative, слово памяти можно проверить на ноль и отрицательное значение)
    • Циклы с одной инструкцией с инструкцией incjne (приращение и переход, если не равно нулю)

Прочие основные характеристики:

  • Клавиатура и светодиодный дисплей позволяют:
    • Отображение и изменение памяти
    • Остановка / бег и пошаговый режим
    • Изменение тактовой частоты (15 предварительно запрограммированных скоростей или используйте ручку)
  • Дискретные светодиоды
    • Показать текущую 32-битную инструкцию, отданную ЦП
    • Показать два 8-битных операнда, извлеченных из памяти
    • Показать текущее значение счетчика программы
    • Показать 8-битные данные, записываемые обратно в память
    • Показать флаг переноса и результат логики условия
    • Показать биты порта ввода и вывода
    • Показать часы
  • Питание от 12В до 5.Соединитель ствола 5 мм.
  • Энергонезависимая память 512 байт предназначена для сохранения и восстановления ОЗУ
  • Последовательный порт для последовательной консоли 9600
    • Встроенный ассемблер, дизассемблер и отображение трассировки инструкций
    • Загрузка или сохранение программ путем вырезания и вставки в окно эмулятора терминала
    • Обеспечивает 6-контактный разъем RS-232 логического уровня Arduino для широкого использования доступные кабели преобразователя USB в TTL RS-232
  • Релейные часы останавливаются, когда ЦП останавливается: это экономит срок службы реле.Часы возобновят работу, если вы нажмете кнопку шага или бега.

Домашние процессоры WebRing

JavaScript от Qirien Даэла

Присоединиться к кольцу?

Чтобы присоединиться к кольцу Homebuilt CPUs, напишите мне, упоминание URL вашей страницы. Затем я добавлю его в список.
Вам нужно будет скопировать этот фрагмент кода на свою страницу.
Примечание : Кольцо зафрахтовано для проектов, которые включают строительство дома ЦПУ. Он может имитировать коммерческую часть, это нормально. Но на самом деле используя тот коммерческий процессор не оценивает.Точно так же проект должен был быть по крайней мере, частично построенный: чисто бумажные конструкции тоже не ценятся. Это может быть построенным с использованием любых технологий вам нравится, от реле до ПЛИС.

ABB TA75DU80 60-80 A Реле перегрузки IEC Реле перегрузки Промышленное электрооборудование santafewash.com

ABB TA75DU80 60–80 А, IEC, реле перегрузки: промышленное и научное. ABB TA75DU80 60–80 А, IEC, реле перегрузки: промышленное и научное. Совершенно новые оригинальные детали ABB Controls。 Официальный дистрибьютор ABB Controls。 Техническая поддержка по всем продуктам, приобретенным у нас.。, TA7DU80, -Термомагнитный, диапазон 0-80 А, для использования с контакторами (A / AE / AF0 - A / AE / AF7)。。。


ABB TA75DU80 60-80 A Реле перегрузки IEC

Бесшумный кулер в стандартном корпусе ARCTIC F14 PWM PST Технология совместного использования PWM 140 мм PWM PST Корпус вентилятора PST-порт | Регулирует частоту вращения синхронно, Vaster SKU UTP Cat5 Enhance 350Mhz RJ45 Snagless Straight Patch Cable High Speed ​​Special 20679 35 футов - 3 ПК в упаковке 100% медь 24Awg Wire Yellow Color, Lazy Egg Gudetama Round Three-in-One USB-кабель для передачи данных Быстрая зарядка нескольких устройств Кабель для телефонов и планшетов с универсальным интерфейсом Android, TPE-C.ULTRAFIT 8 CIRCUIT BLACK 1M Упаковка из 10 шт., 60 Вт, 12 шт. Винтажные светодиодные лампы Эдисона LDYS ST64 Античная светодиодная лампа накаливания 2700K 600LM Тёпло-белая лампа без диммирования из прозрачного стекла Цоколь лампы E26. Коммутационный кабель Ethernet Cat6 Зеленый 50-футовый компьютерный провод 550MHZ UTP 24 AWG Сетевой коммутационный кабель без загрузки без загрузки с разъемами RJ45 Высокоскоростной интернет-кабель Провод LAN, серия HCM1A1104 3,6 A SMD 47? H EATON HCM1A1104-470-R Индуктор мощности AEC-Q200 Экранированный 1,9 A, 75A TO-220AB INTERNATIONAL RECTIFIER IRF1010EZPBF N CHANNEL MOSFET 60V, 100pcs / lot 1206 SMD Resistor 1% 470K ohm chip Resistor 0.25 Вт 1/4 Вт 474, защитные сапоги 100 МГц Серые 1 Гбит / с NavePoint Cat5e UTP Ethernet Сетевой коммутационный кабель UL Listed Snagless 100 FT. Длина кабеля: Другой, Цвет: 1 Кабели 1 шт. 1 штекер на 3 порта LAN Сеть Ethernet Разъем RJ45 Разветвитель Кабель адаптера для расширения сети. N / C Winnie Poohs Аниме Круглый зарядный кабель «Три в одном» Кабель TPE Корпус из алюминиевого сплава Поверхность ПК, J Тип 118 мм Двухсторонние галогенные лампы 10 Вт 120 В Теплый белый 3000K 1000LM, R7S Прожектор с двухсторонней нитью накала Кварцевые лампы Замена галогенных ламп T3 CTKcom Комплект из 2 светодиодных ламп R7S 10 Вт 118 мм, автомобильное зарядное устройство Rapid nubia N1 Кабель для зарядки данных USB - Type-C.Черный / 4 фута. 3 pack 6/10 / 10FT Прямоугольный 90-градусный Micro USB-кабель Кабель для зарядного устройства Android Плетеные шнуры передачи данных, совместимые для Samsung Galaxy S6 S7 Edge S5 Note 4 и других устройств с микроразъемом shenzhen aipufeng dianzi youxian gongsi. Сетевой кабель длиной 1 фут; MP-64RJ45UNNG-001 Сетевой кабель Штекер RJ45 Штекер RJ45 Зеленый 304,8 мм Cat6.


% PDF-1.4 % 2234 0 объект > эндобдж xref 2234 71 0000000016 00000 н. 0000002928 00000 н. 0000003125 00000 н. 0000003162 00000 п. 0000009117 00000 н. 0000009164 00000 п. 0000009303 00000 п. 0000009454 00000 п. 0000009606 00000 н. 0000009744 00000 н. 0000010202 00000 п. 0000010780 00000 п. 0000011259 00000 п. 0000011575 00000 п. 0000011766 00000 п. 0000011881 00000 п. 0000011994 00000 п. 0000012079 00000 п. 0000012666 00000 п. 0000013132 00000 п. 0000013671 00000 п. 0000014163 00000 п. 0000014643 00000 п. 0000015193 00000 п. 0000016179 00000 п. 0000016272 00000 п. 0000016908 00000 н. 0000017463 00000 п. 0000018100 00000 п. 0000018214 00000 п. 0000019339 00000 п. 0000020065 00000 п. 0000020974 00000 п. 0000021594 00000 п. 0000022372 00000 п. 0000023150 00000 п. 0000024350 00000 п. 0000028006 00000 п. 0000031282 00000 п. 0000031340 00000 п. 0000031391 00000 п. 0000032785 00000 п. 0000034179 00000 п. 0000035280 00000 п. 0000035900 00000 п. 0000036251 00000 п. 0000040009 00000 п. 0000040105 00000 п. 0000044174 00000 п. 0000044270 00000 п. 0000044386 00000 п. 0000044457 00000 п. 0000044542 00000 п. 0000047804 00000 п. 0000048074 00000 п. 0000048243 00000 п. 0000048272 00000 н. 0000048573 00000 п. 0000057601 00000 п. 0000057876 00000 п. 0000058230 00000 п. 0000058651 00000 п. 0000059023 00000 п. 0000059414 00000 п. 0000059782 00000 п. 0000060255 00000 п. 0000070846 00000 п. 0000209307 00000 н. 0000209384 00000 н. 0000002707 00000 н. 0000001750 00000 н. трейлер ] / Назад 2701761 / XRefStm 2707 >> startxref 0 %% EOF 2304 0 объект > поток h ބ KlG ڕ cǯ ؎ J: ZT} PRu ۬ $$ @ B! 8i {B zq @ \ PUU = S @ I? 3;

Трехфазные контрольные реле | Защитные реле

Трехфазные контрольные реле или защитные реле, защищают двигатели и оборудование от дорогостоящих повреждений из-за сбоев напряжения в трехфазных системах.Обратитесь к таблице ниже для получения дополнительной информации об уровне защиты, предлагаемой каждым продуктом, затем щелкните одну из серий, чтобы просмотреть подробную информацию о конкретном типе продукта.

Серия
Чередование фаз Обрыв фазы Пониженное напряжение Повышенное напряжение

Разбаланс фаз

Выход

Вставной монтаж
PCP Есть SPDT 10A
PLP Есть Есть SPDT 10A
ПАП Есть Есть Регулируемый
75-95%
SPDT 10A
PJPU-FA8X Есть Есть Нет Есть

Только индикация

СПДТ / СПНО 5А *

PMP Есть Есть Регулируемый
80-95%
Фиксированное значение 110% Регулируемый 2-10% SPDT 10A
PMP-FA8 Есть Есть Фиксированное значение 90% Фиксированное значение 110% Фиксированное значение 6%

SPDT 10A

PMPU-FA8X Есть Есть Фиксированное значение 90% Фиксированное значение 110% Фиксированное значение 6%

СПДТ / СПНО 5А *

PMPU-FA12X Есть Есть Фиксированное значение 90% Фиксированное значение 110% Фиксированное значение 6%

DPDT 5A *

Серия
Чередование фаз Обрыв фазы Пониженное напряжение Повышенное напряжение

Разбаланс фаз

Выход

Монтаж на DIN-рейку
PMD Есть Есть Регулируемый
80-95%
Фиксированное значение 110% Регулируемый 2-10% DPDT 10A
ПБДУ Есть Есть Регулируемый
5-25%
SPDT 5A
Монтаж на DIN-рейку - серия ПК с коммуникацией
ПК Есть Есть Регулируемый
80-95%
Регулируемый
105-120%
Регулируемый 2-10% DPDT 5A

Примечание: Все продукты работают с частотой 50/60 Гц

* Обеспечивает изолированный контакт для цепей аварийной сигнализации | Узнать больше

Операция:

В зависимости от выбранного блока, он будет защищать трехфазное оборудование от:

Обрыв фазы: полная потеря одной или нескольких из трех фаз.Также известен как «одиночная фаза». Обычно вызвано перегоревшим предохранителем, обрывом провода или изношенным контактом. Это условие приведет к тому, что двигатель будет потреблять ток заблокированного ротора во время запуска. Кроме того, трехфазный двигатель будет продолжать работать после потери фазы, что может привести к его перегоранию.

Реверсирование фаз: реверсирование любых двух из трех фаз приведет к тому, что трехфазный двигатель будет работать в противоположном направлении. Это может привести к повреждению ведомого оборудования или травмам персонала.Это состояние обычно возникает в результате ошибок, допущенных во время текущего обслуживания или при внесении изменений в схему.

Неуравновешенность фаз: Несимметрия трехфазной системы возникает, когда однофазные нагрузки подключены таким образом, что одна или две линии (фазы) несут большую или меньшую нагрузку. Это может привести к тому, что двигатели будут работать при температурах, превышающих указанные номинальные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
