Выбор заводского рекуператора для использования в частном доме
Человеку естественно неустанно стремиться к энергосбережению. Но зачастую это стремление приводит к превращению дома в самый настоящий термос, удерживающий внутри себя не только драгоценное тепло, но и избыточную влагу. В частных домах, где уделено большое внимание термоизоляции помещений, обязательно нужно налаживать приточно-вытяжную вентиляционную систему. В противном случае, жильцы будут дышать загрязненным и отработанным воздухом, несущим в себе сплошной вред для человеческого здоровья. Основой вентиляционной системы является система каналов, через которых осуществляется приток и отвод воздушных масс. На базе канальной системы можно сформировать индивидуальные системы микроклимата, включив в них фильтрующие, нагревательные и тому подобные устройства. Принудительная вентиляционная система будет запускаться с помощью ПВУ (приточно-вытяжной установки), которая обычно включает в себя интегрированный рекуператор. Что же это такое?
Под рекуператором подразумевается составная часть системы вентиляции помещения, которая призвана подготавливать воздух к максимально комфортному потреблению обитателями частного дома.
Важные моменты для самостоятельной установки приточно-вытяжных вентиляционных каналов
- Воздух из санузла и кухни наполнен различными вредными примесями. Перед тем, как этот воздух попадет внутрь приточно-вытяжной вентиляционной установки, настоятельно рекомендуется пропустить его через канальные фильтры с целью очистки.
- Забор воздуха из кухонного помещения должен осуществляться через кухонную вытяжку, которая также снабжается фильтром.
- При формировании самодельной вентиляционной системы на вентиляторах, без использования установки приточно-вытяжного типа, обращайте внимание на вентиляторы с минимальным уровнем шума, а также на включение в систему канальных глушителей.
- Полный воздухообмен в жилом помещении должен осуществляться за один час. Именно на этот показатель следует ориентироваться при выборе вентиляторов по уровню производительности.

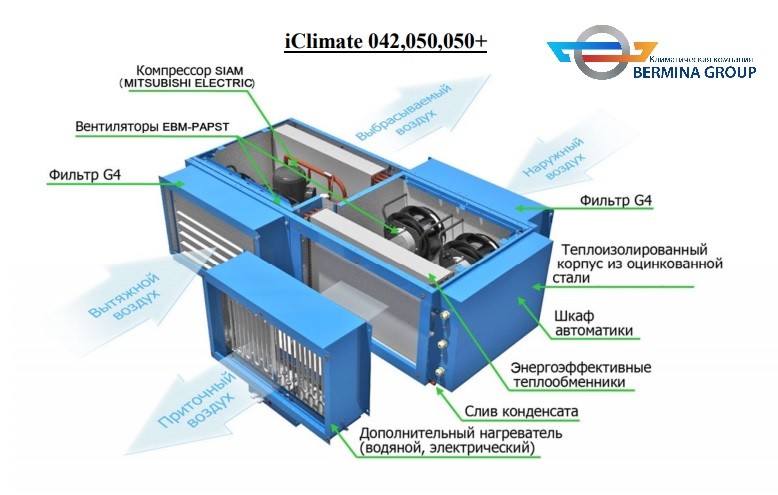

В зависимости от выбранного варианта, будь это самодельная система на вентиляторах или приточно-вытяжная установка заводского типа, можно будет либо приобрести заводской ПВУ с рекуператором встроенного типа, либо купить отдельный заводской рекуператор, после чего встроить его в систему
Как производить расчеты при подборе приточно-вытяжной установки с рекуператором?
Расчеты будут приблизительно одинаковыми в любом из вариантов, описанных в предыдущем абзаце.
Главным образом, вам нужно будет вычислить производительность установки или расход воздуха. Под производительностью понимают то количество воздуха, которое будет пропущено через установку в заданную единицу времени. Обычно измерительной единицей выбирается м3/час. Чтобы выбрать правильную модель ПДУ по производительности, необходимо вычислить объем воздуха в помещениях, подвергающихся вентиляции, после чего прибавить к получившемуся результату дополнительные 20 процентов. Они требуются на учет сопротивления решеток и фильтров вентиляционной системы. Отметим, что в случае со встроенным рекуператором момент сопротивления уже учтен и прописан в паспорте установки. Если вы проводите самостоятельные расчеты, обязательно делайте допуски и округления в сторону увеличения запаса производительности, мощности или объема.
Например, мы имеем частный дом с высотой потолков 2,4 метра, в котором есть две спальни по 12 квадратов, гостиная на 20 квадратов, санузел на 6 квадратов и 12-метровая кухня.
Все вышеперечисленные помещения обслуживаются вентиляционной системой. Итоговый объем воздушных масс составляет (12+12+20+6+12) х 2,4, что равняется 148,8. Необходимо округлить данный показатель до 150 кубических метров. Помните, что выбирая более производительную установку, вы в последующем сможете расширить вентилируемую площадь за счет других помещений, либо просто увеличите рабочий ресурс устройства, не заставляя его работать на полную мощность.
Если вы не хотите приобретать заводскую установку из принципиальных соображений, желая создать оборудование своими руками, при проведении расчетов производительности необходимо будет учитывать вентиляторы, встроенные в вентиляционные каналы. Производительность вентиляторов была рассчитана при составлении проекта вентиляционных каналов, основываясь на требуемых объемах воздуха. Для выбора необходимой модели рекуператора нужно будет сложить производительность всех вентиляторов, работа которых направлена на приток к теплообменнику, после чего вычесть из получившегося показателя 25 процентов, забираемых сопротивлением системы, синхронной работой или переменным сечением.
Возвращаясь к нашему примеру, мы имеем по одному установленному вытяжному и приточному вентилятору для каждой комнаты. Для двух спален и кухни площадью 12 квадратных метров индивидуальные расчеты будут показывать производительность на уровне 12*2,4+20%, что составляет 34,56 или 35 кубометров в час с округлением в положительную сторону. Для гостиной этот показатель составит 58 кубометров в час, а для санузла – 18 кубометров в час.Общая производительность вентиляторов составит 35*3+58+18=181 кубометр в час. При этом для расчета нагрузки на рекуператор придется отнять 25 процентов сопротивления, что составит 181-45,5=135,75. Можно округлить чуть более серьезно, получив расчетную нагрузку в 150 кубометров в час.
На заводских моделях рекуператоров часто можно заметить цифры 40-20, которые проставлены в маркировке. Это размерные показатели для приточных и отводных вентиляционных каналов, указанные в миллиметрах.

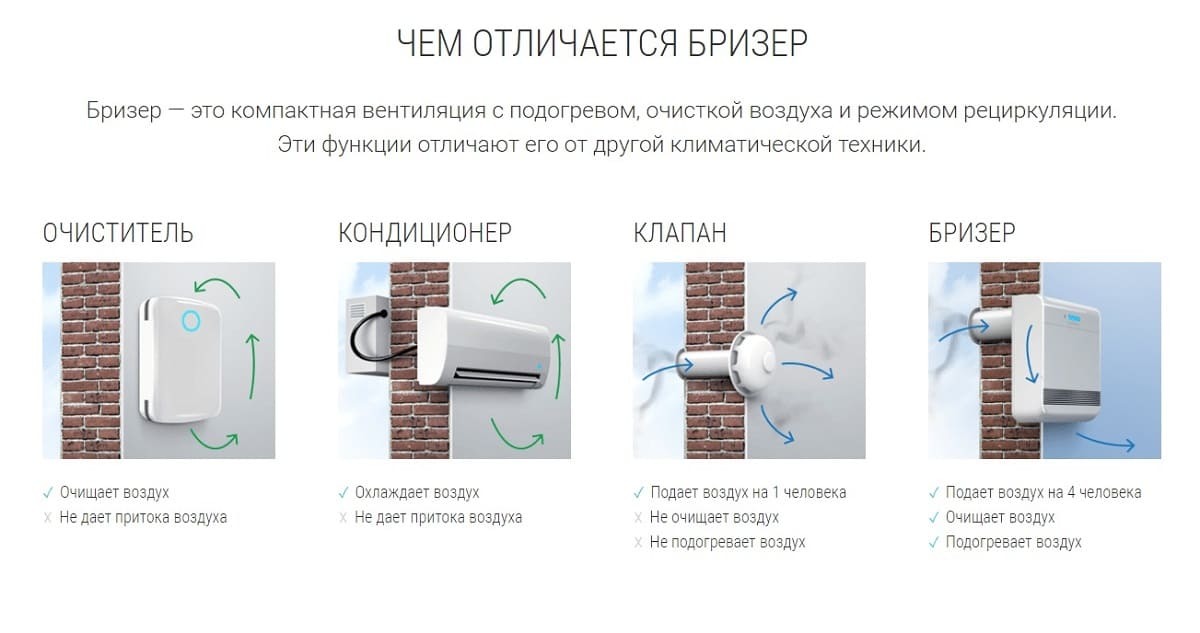

Канальные теплообменники автономного типа – еще один вид современных рекуператоров, в простонародье называемых «проветривателями». Данные устройство способны обслужить одно помещение, что делает их частью децентрализованной вентиляционной системы. Для установки автономных теплообменников не требуется проведения расчетов. Можно просто выбрать нужную модель под объем вентилируемого помещения, который, разумеется, нужно будет знать заранее.
бытовой вентиляционный нагреватель своими руками, воздушная установка для частного дома
Особенности и принцип работы
Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года.
Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

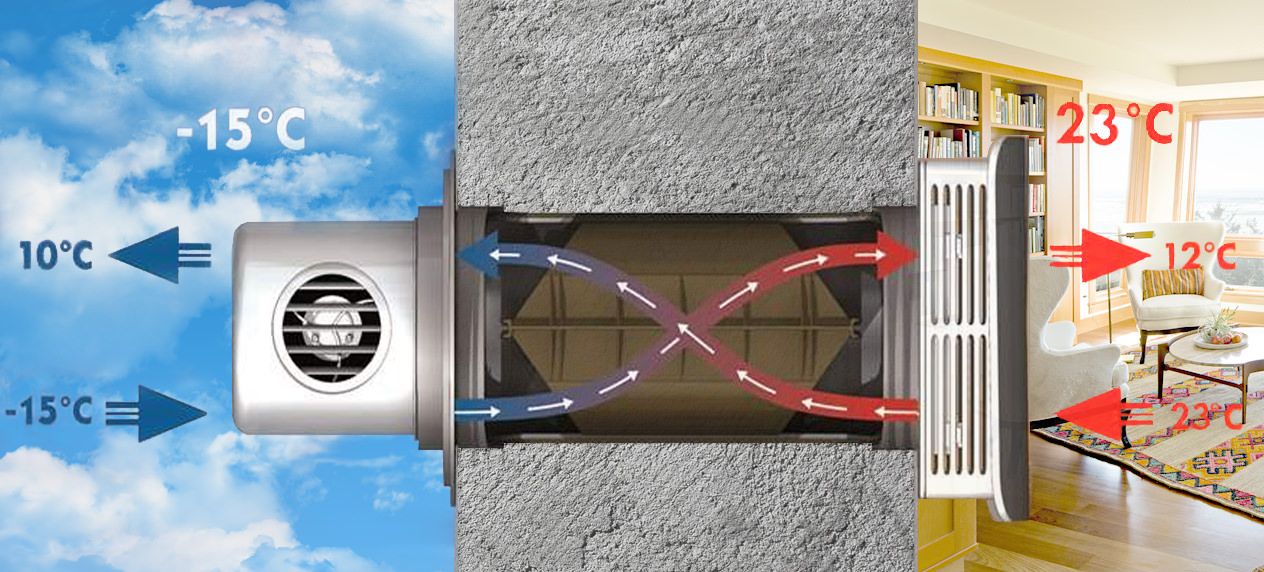

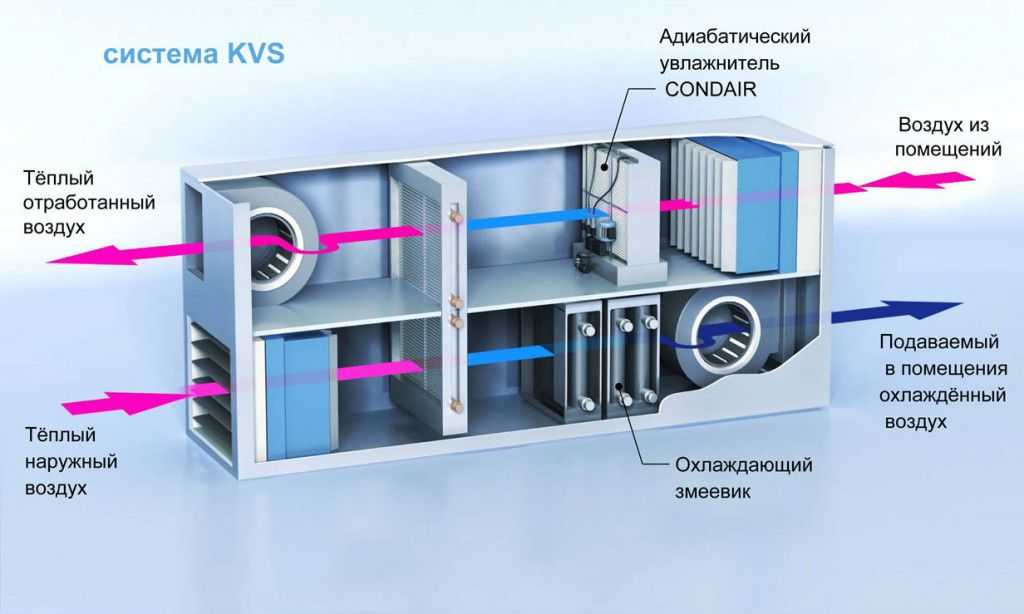

Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.
Что учесть при выборе конкретной модели
При выборе рекуператора основными показателями, оказывающими влияние на этот выбор, являются:
- Эффективность устройства – определяет степень рекуперации тепловой энергии, т.е. её экономию.
- Степень очистки воздуха, поступающего извне во внутреннее пространство помещений.
- Электрическая мощность.
- Эксплуатационные характеристики (продолжительность эксплуатации и межремонтных циклов, ремонтнопригодность и т.д.).
- Стоимость.
Кроме этого, для моделей, предназначенных для использования в квартире, важными показателями будут: габаритные размеры и шумность, а для использования в условиях загородного дома – вес, тип размещения и степень защиты.

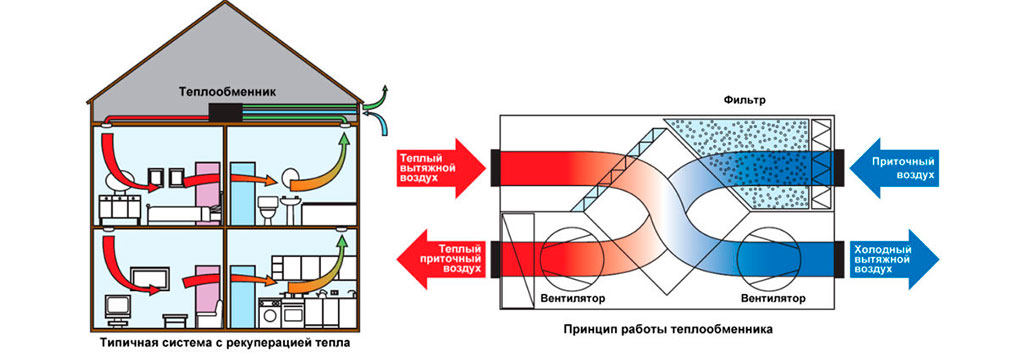

Схема вентиляции загородного дома с рекуператором, размещённым на чердаке здания
Основные типы конструкций
Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.
Основные типы рекуператоров:
- Роторные.
- Пластинчатые.
- Канальные.
- Трубчатые.
- С отдельным теплоносителем.

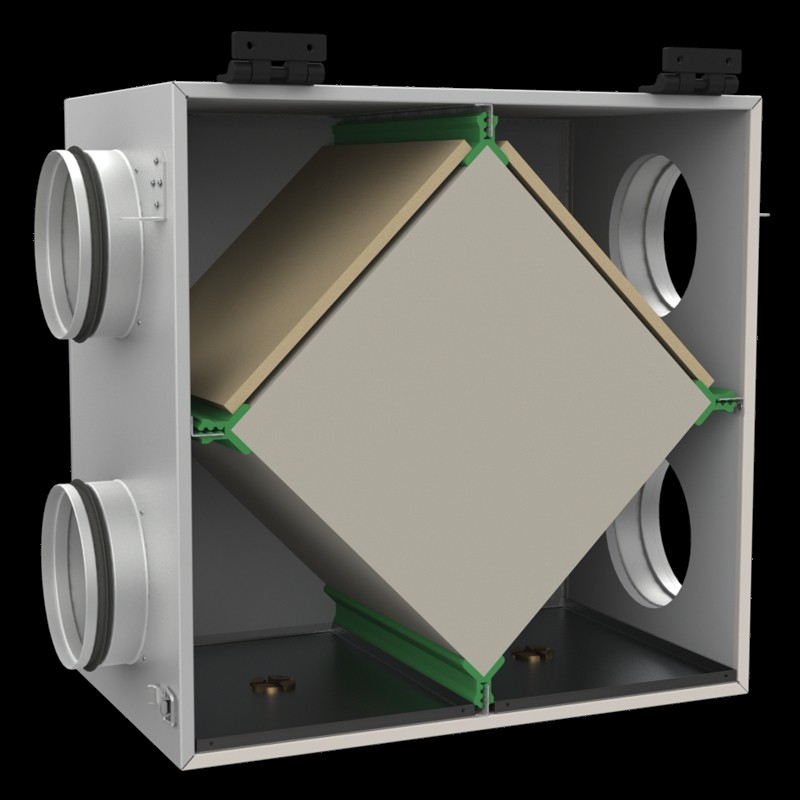

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.
Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.
Рекомендуем ознакомиться: Вентиляция в бассейне

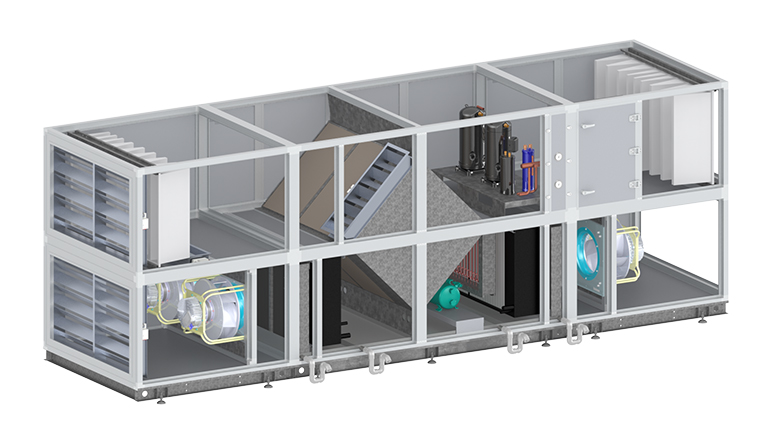

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.
Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

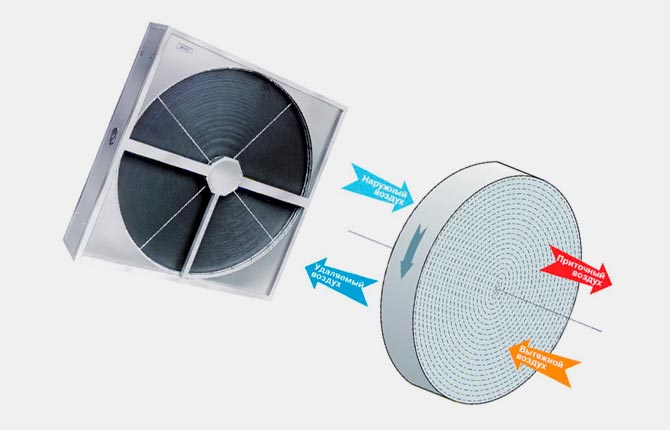

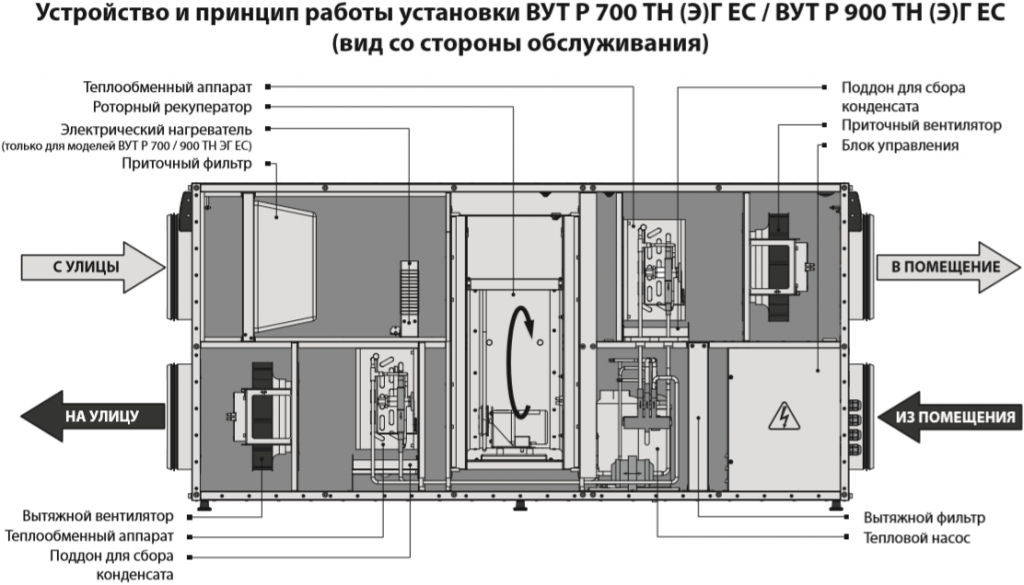

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку.
Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.
Трассы воздуховодов.
По чердаку проложил трассы гибкими утепленными воздуховодами. Это не лучшее решение, т.к. у них очень большое сопротивление, но я это учел при подборе вентиляторов.
Вообще воздуховоды бывают:
пластик — дешево, очень маленькое сопротивление, неизвестна статика пластика(возможно пылиться будут быстрее всего)
оцинковка — дороже, небольшое сопротивление, сложный монтаж
гибкие — простой монтаж, недорого, очень большое сопротивление (рекомендуется только на отводах или на небольших участках), хорошо гасят шум
Вытяжка осуществляется на кровлю, приток идет сбоку из стены.
Вторая труба это проветривание чердака.
Все трассы на чердаке воздуховодами диаметром 100мм, что бы дыло максимальная скорость в воздуховодах, т.к. чем больше скорость, тем меньше будут теплопотери (чердак холодный), но при этом скорость не должна быть более 8 м/c, т.
к. появятся лишние шумы.
Вообще судя по правилам развода вентиляции, диаметр воздуховодов достаточно легко рассчитать
площадь воздуховода х 3600 = кол-во м3 в час при скорости потока 1 м/c
для центральных трасс скорость рекомендуется 4-5 м/с
для отводов от нее чтобы убирать шумы 2-3 м/c
при выходы из решеток и т.п. 1-2 м/c
Самостоятельное изготовление рекуператора
Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.
Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.
Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.
К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:
- Длительный срок эксплуатации.
- Простота используемых материалов и функциональных элементов.
- Надежность конструкции.
- Полная автономность и отсутствие привязки к электроснабжению.
- Высокий КПД.
Рекомендуем ознакомиться: Проверка дымоходов и вентиляционных каналов
К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха.
Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.
Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.
Необходимые компоненты и материалы
Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:
- Компьютерный вентилятор.
- Четыре фланца.
- Уголок.
- Метизы.
- Герметик.
- Клей.
- Фанера или металл для корпуса аппарата.
- Минеральная вата для утепления.
- Деревянные рейки для основания.
- Алюминиевые листы для изготовления кассет.
Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.
Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.
Blauberg Winzel Expert
Blauberg Winzel Expert
Достоинства, плюсы и сильные стороны прибора (источник — отзывы пользователей)
- Тихая работа
- Супернадежный (гарантийные обращения практически отсутствуют)
- Наличие датчика влажности в базовой комплектации
- Возможность управления через телефон
- Многоразовый моющийся фильтр
- Два года гарантии
- Есть пульт ДУ
- Красивый дизайн
- Возможность работы в режиме притока и вытяжки
- Наличие управления на корпусе прибора
- Фильтр F8 для аллергиков (Опция)
- Возможность объединения в кластер с центральным управлением (Можно установить сколько угодно приборов и управлять ими через один головной прибор. Актуально для больших помещений)
Актуально для больших помещений)Недостатки, минусы и слабые стороны прибора (Источник — обратная связь от пользователей прибора)
- Турбо режим можно включить только с телефона (через специалное приложение)
- Большой диаметр требуемого отверстия (180 мм)
- При установке под потолком затруднено управление с корпуса прибора (не дотянуться)
Немного об автоматике.
Первый вариант автоматики был простейщий.
Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.
например https://www.scanlights.ru/index.php?id_product=2332&controller=product
реле давления например
Дифференциальное реле давления DPS-500 N
https://www.arktika.ru/html/dps-n.htm
Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.
Современная вентиляция для энергоэкономичных домов.
Корпус.
Сразу скажу сделать корпус для рекуператора из нескольких теплообменников или их большего размера, лучше сразу из фанеры с обклейкой утеплителем. Но у меня не очень большой теплооменник и не тяжелый, и самое важно что требуется хорошая теплоизоляция, т.к. находиться на холодном чердаке.
Вообщем корпу был сделан из двух листов XPS (экструдированный пенополистирол), склеен и стянут саморезами на время прихватки клея.
Крышка прижата с помощью саморезов закрученных вот в такие дюпели
Корпус из xps с толщиной стенки 5 см, получился достаточно прочный и легкий.
В корпусе сделаны 4 отверстия для воздуховодов диаметром 100мм, установлены два фильтра на вытяжку и приток, филтек класса G4 на сетке
https://www.wesmir.com/filters
Все стыки загерметизированы герметиком на основе мс-полимера (в леруа-мерлен полно)
Также установлены датчики температуры и влажности (но об этом отдельно чуть позже)
Сбоку(на фото), в реальности он будет снизу, вклеен патрубок для дренажа конденсата.
