коллекторы, терморегуляторы, трубы как выбрать
Теплые полы рехау (rehau) являются одним из лидеров среди аналогичных обогревательных систем. Если правильно выбрать и установить подходящий вариант, можно обеспечить комфортабельную атмосферу в комнатах и долгое время не задумываться об отоплении в помещении.
Дополнительное оборудование для теплых полов Рехау

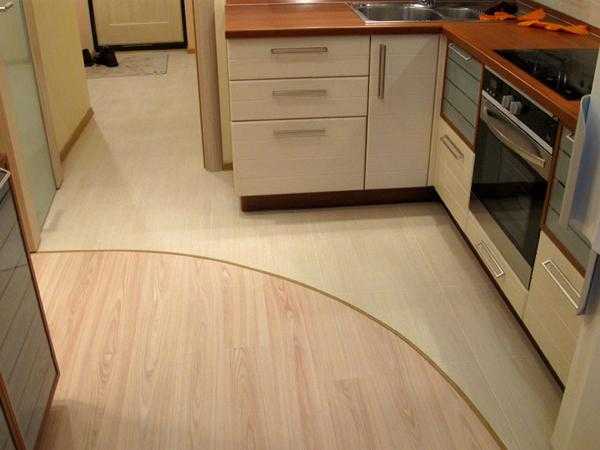

теплый пол сделает кухню уютнее
В комплекте к основным материалам для установки теплого пола прилагаются дополнительные элементы, которые применяются при монтаже конструкции.
Шины RAUFIX
Система крепления труб Рехау для теплого пола на специальной шине RAUFIX обладает такими преимуществами:
- Шина соответствует классу А1 по системам DIN 18560 и DIN EN 13813. Она понижает элементы конструкции на 5 мм.
- Если укладывать трубы по схеме стандартного или двойного змеевика, можно обеспечить шаг укладки в значении, кратном 5 см.
- Замковое соединение позволяет скреплять шины друг с другом по длине не более метра без применения специальных инструментов.
- Клипсы имеют хорошо сформированную конструкцию, поэтому гарантируют качественную фиксацию без риска их всплытия.
- Гарпун-скобы оснащены зубцами, которые позволяют максимально надежно скрепить шины с теплоизоляционным материалом. Данные элементы при установке помещаются в специальное отверстие, сформированное в районе основания шин, разработанных для фиксации конструкции.
- Защитная пленка, сконструированная по предписаниям DIN 18560, не допускает проникновения влаги и жидкости из стяжки в слой теплоизоляции. Благодаря наличию данной пленки исключено образование мостиков, в которых отсутствует звукоизоляция или надлежащая теплопроводность.
- Технология крепления труб RAUFIX создана по правилам СНиП 41-01-2003, DIN EN 1264.
Фиксаторы VARIONOVA

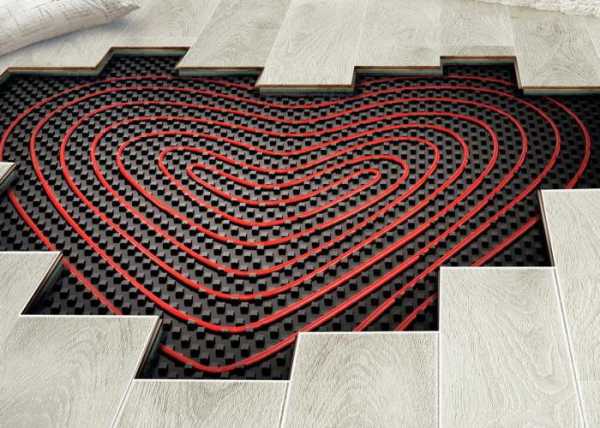

Варианты укладки теплого пола
Технология скрепления труб с матами с помощью фиксаторов Varionova обладает максимальной степенью вариативности и предназначена для большого спектра решений, поэтому всегда уместна при прокладке теплого пола.
Особенности системы
- Мат, оснащенный специальным фиксатором Varionova 30-2, является пленкой, которую можно приспособить под множество функций. Часто оснащается подкладкой, выполняющей функцию теплоизоляции, однако иногда поставляется без нее.
- Предоставляется универсальный набор комплектующих.
- Мат является подкладочным элементом для трубопроводов, диаметр которых варьируется в пределах 14-17 мм, и выполняет функции теплоизолятора.
- Жесткость покрытия позволяет не только ходить по нему, но и ставить довольно тяжелые предметы. Можно осуществлять нагрузку, не превышающую отметку 60 кН/м2.
- Профиль фиксаторов придает мату возможность выступать качественной основой для труб, обеспечивать их надежное крепление в местах поворота.
- Есть возможность укладки труб с шагом, кратным 5 см.
- Лента, предназначенная для соединения элементов, обеспечивает настолько прочную фиксацию, что исключено образование обрезков, то есть отходы материала минимальны или сводятся к нулевому показателю.
- Маты адаптированы для укладки жидких стяжек. Их можно применять по второму разу.
- В конструкции системы предусмотрена краевая полоса, предназначенная для создания границы с неотапливаемым пространством, а также соединительная полоса, которая служит для фиксации всех элементов системы и их объединения в единое целое.
- В качестве комплектующих в каждом наборе предоставляются специальные клипсы, необходимые для фиксации матов без теплоизоляционной подкладки, и гарпун-скоба, помещающаяся между трубой и 2 бобышками для их объединения.

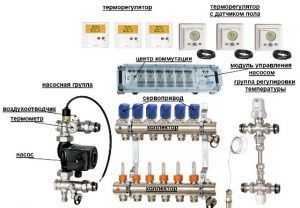

Автоматическая система регулирования
Нажмите чтобы увеличить
Комфортная атмосфера в помещении поддерживается благодаря таким элементам:
- Станция TRS-V для терморегуляции. Служит для контроля и регуляции интенсивности напольного отопления. Предназначена для применения в муниципальном здании с центральным или котловым отоплением в комбинации с наличием радиаторов.
- Устройство для регулирования интенсивности отопления с помощью установки параметров постоянного характера. Предназначено для соединения напольного отопления с радиаторным.
- Станция TRS 20 для изменения термического уровня. Этот узел системы размещается непосредственно на котле или в тепловом пункте, расположенном в средней части системы.

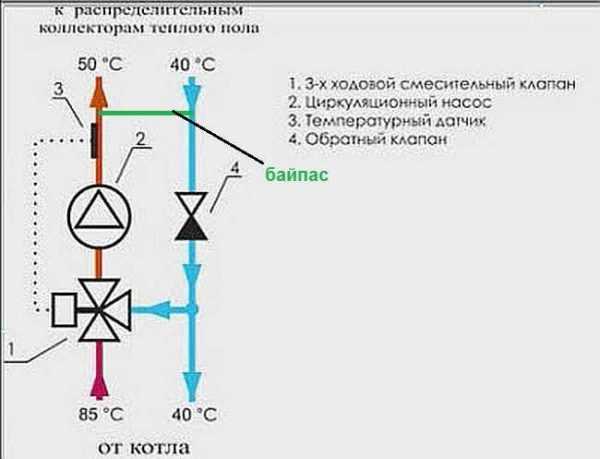

- Смесители PMG-25 / PMG-32. Насос для обеспечения обогрева пола. Помещается в главном отопительном пункте или на конструкции котла.
- Регулятор отопления. Удобная система, эксплуатация которой не отнимает физических или умственных сил.
- RAUMATIC M. Устройство для поддержания оптимальной температуры во всех подключенных к системе помещениях.
- RAUMATIC R. Установка для контроля и регуляции теплового уровня в разнообразных помещениях из одного пункта.
Теплые полы Рехау подойдут под любое покрытие
Комплектующие
В комплекте пользователь получает деформационный и дополнительный профили, устройство для формирования матов теплоизоляции, дополнительные элементы для стяжки и другие детали.
Каждый из предоставляемых элементов обладает определенными особенностями:
Теплый пол Рехау
- Отстенная изоляция. Необходима для минимизации теплопотерь и повышенной слышимости работы системы, предназначена для уравнивания температурных колебаний, особенно на крайних сторонах конструкции отопления. На внутренней стороне системы размещена специальная пленка, которая одновременно является предметом для монтажа элемента и защитой от разрыва конструкции при возникновении сильного давления.
- Дополнительный и деформационный профили. Необходимы для надлежащего обозначения места расположения греющей стяжки и создания специальных деформационных швов. Данные элементы отлично закрепляются в системе, так как на обратной стороне располагают удобной клеящейся поверхностью.
- Основная и дополнительная изоляционные системы. Создана из полистирола по стандартам DIN EN 13163.
Необходимые узлы для теплого пола:
Поворотная клипса Quattro
очень просто укладывать такой пол
Совместно с поворотной клипсой Quattro поставляется арматурная сетка, созданная из проволоки 3 мм в диаметре. Стороны каждой ячейки равны 10 см. Комплект состоит из поворотной клипсы, арматурной сетки и защитной пленки.
Какое покрытие лучше отдает тепло. Нажмите чтобы увеличить
Данные элементы созданы по классу А2 с соблюдением стандартов DIN 18560 и обладают такими особенностями:
- Предназначение защитной пленки заключается в препятствию перераспределения затворной воды в конструкцию теплоизоляции.
- Поворотная клипса создана из полипропилена. Нужна для закрепления труб на арматурной сетке. Оснащена 2 фиксаторами сверху и 4 крепежными элементами, служащими для поддержания клипс в нижней части конструкции.
- При монтаже труб на арматурной сетке необходимо соблюдать шаг укладки в значении, кратном 5 см.
- Для установки поворотных клипс следует воспользоваться штоком, в процессе работы придерживаться единого шага укладки.
- Система монтажа оборудования на арматурной сетке разработана по нормам и стандартам СНиП 41-01-2003, DIN EN 1264.

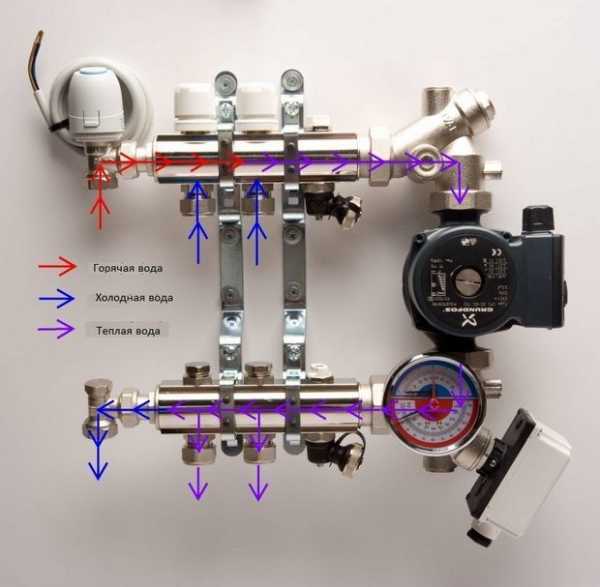

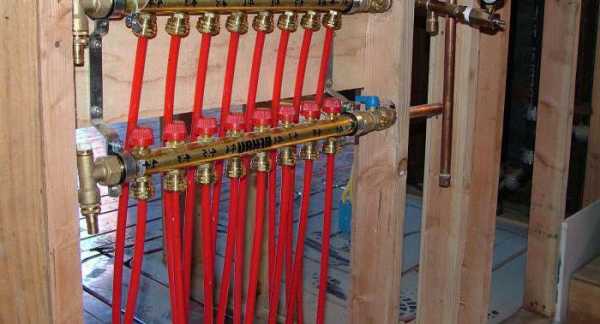

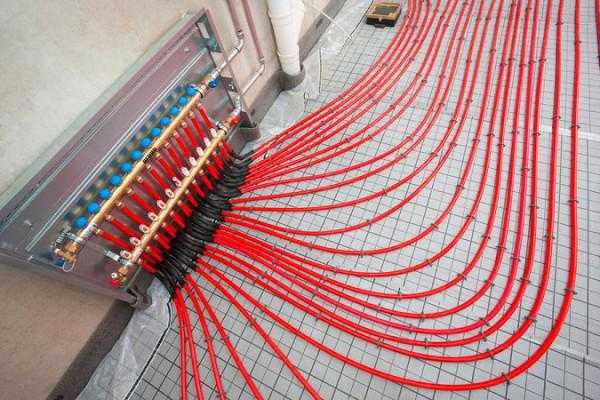

Распределительные коллекторы
Теплый пол всегда выигрышный вариант
Производители предоставляют для покупателей разнообразные распределительные коллекторы:
- HKV. Производится из латуни высокого качества, устойчив к риску вымывания цинка из конструкции. Предназначен для 2-12 контуров.
- HKV-D. Создан по принципу первого варианта, однако отличается усовершенствованной конструкцией. Обладает оборудованием, определяющим расходы при работе системы, и специальными кранами с максимально быстрым реагированием, установленными на подающей линии. Также оснащен клапаном, с помощью которого осуществляется регуляция отопления на обратной магистрали.
Затраты на обустройство и эксплуатацию теплого пола

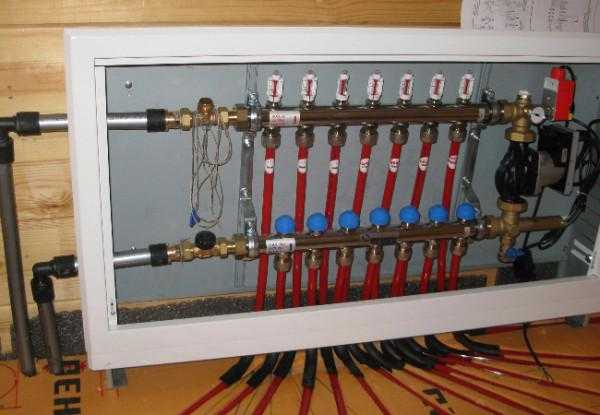

Виды распределительных шкафов Рехау:
- UP. Позволяет осуществлять монтаж в скрытой форме, заглубляясь под слой штукатурки. Создается из стали, прошедшей оцинковку, имеет регуляторы по глубине и высоте.
- AP. Приставная конструкция, предназначенная для помещения снаружи. Есть возможность выбрать один вариант из 5 типовых размеров. Конструкция исполняется из листовой стали, прошедшей оцинковку.
- UP 75 мм. Предназначен для монтажа по сухому типу. Создается из оцинкованной стали.
Как правильно подобрать полы Рехау

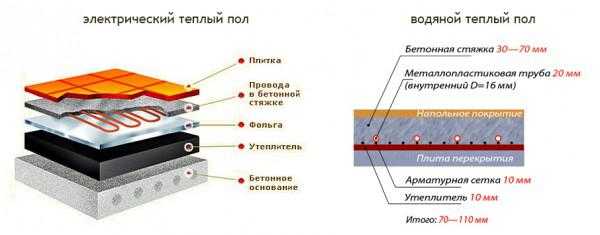

Структура теплого водяного и электрического пола. нажмите чтобы увеличить

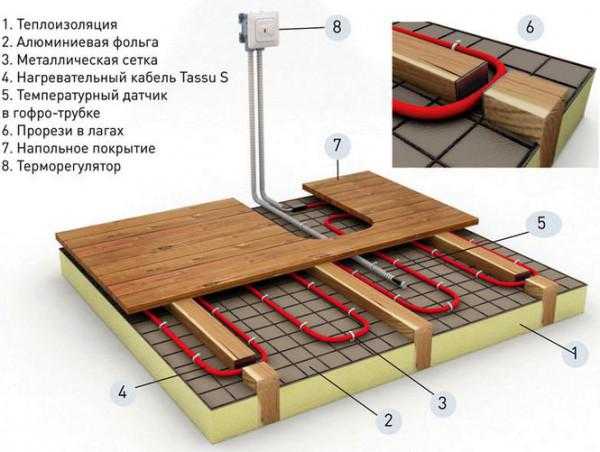

Электрический теплый пол используется в таких случаях:
- При необходимости дополнения основного отопления, а также во второстепенных помещениях, таких как балкон, лоджия, ванная.
- В многоэтажной конструкции, где монтаж водяного пола невозможен.
- Постоянное появление надобности в быстром обогреве таких зон как ванная.
- При невозможности произведения капительного ремонта, который требуется при установке теплого водяного пола.
Гидравлические полы. Водяная конструкция наиболее уместна в таких случаях:
- Появление возможности установки данного типа пола.
Как правильно рассчитать теплый пол и подобрать комплектующие:
Укладка
Теплый пол Рехау прослужит долгое время
Перед монтажом теплых полов необходимо выполнить демонтаж старой стяжки. На первом этапе работы следует проверить горизонтальный уровень пола и произвести его уравнивание, если суммарная разница показателей превышает значение в 1 см.
Трубы Рехау пользуются популярностью
Когда поверхность полностью очищена и выровнена, на нее можно уложить слой гидроизоляции. В Рехау это специальная самоклеющаяся лента, поставляющаяся в комплекте с другим оборудованием. С ее помощью умеряется тепловое расширение пола при работе системы. Дополнительно конструкцию теплых полов необходимо усовершенствовать теплоизоляцией, выбрав для этого наиболее удачный материал. Необходимая интенсивность защиты зависит от остального обогрева помещения и от его предназначения (жилое или промышленное здание).
Теплый пол может быть как основным источником отопления, так и дополнительным

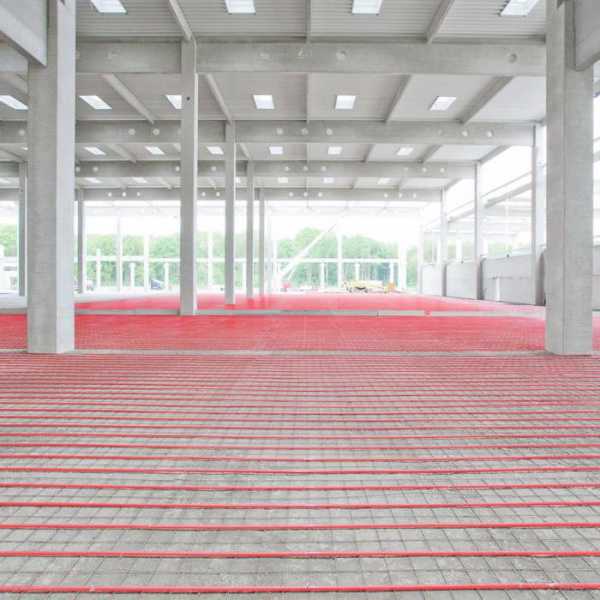

На утеплитель накладывается армирующая сетка. С ее помощью выполняется фиксация стяжки, использующейся в качестве основы для всей системы теплого пола. С помощью применения фитингов и других крепежных элементов необходимо выложить трубы и прочно зафиксировать их. Особенности распределения труб зависят от формы помещения и предпочтений мастера. При укладке теплого пола Рехау желательно позаботиться о том, чтобы расстояние между трубами всегда было кратным 5 см. На основную конструкцию выкладывается выбранное напольное покрытие. Также рекомендуем ознакомиться с нашей статьёй которая подскажет, как выбрать теплые полы.
Монтаж теплого пола:
Уход и правила эксплуатации
Уход за теплым полом не слишком трудоемкий, но так как вся система находится в глубине.
После правильной укладки теплого пола и монтажа напольного покрытия необходимо выждать некоторое время, а затем можно спокойно ходить по полу, устанавливать на него даже довольно тяжелые бытовые элементы, так как системы Рехау отличаются надежностью и высоким показателем твердости.
Выбирайте правильное половое покрытие
Следует избегать возможности нанесения повреждений конструкции отопительной системы, аккуратно эксплуатировать отдельно стоящие элементы, такие как регулировочные установки и другое важное оборудование. По возможности нужно исключить доступ детей к устройствам, служащим для контроля и управления подачи воды и ее нагрева, чтобы избежать резких скачков температур.
При необходимости следует предпринимать обслуживание и своевременный ремонт конструкции. Обычно эти действия осуществляет компетентный мастер. Уход за теплыми полами Рехау не представляет важности. Следует поддерживать чистоту и надлежащий внешний вид напольного покрытия. Вся система заглублена в пол, поэтому самым важным действием, требующимся от пользователей, является проявление аккуратности при эксплуатации.
За и против теплых полов смотрите видео:
Теплый пол Рехау является одним из лидеров на рынке аналогичных систем, так как отличается не только выдающимися эксплуатационными характеристиками и удобством в использовании, но и является довольно экономичным, так как не оставляет отходов при монтаже и практически не требует ремонта. Если установить его правильно, можно долго пользоваться комфортным и надежным отоплением.
ilkitchen.ru
Коллектор отопления рехау
Распределительный коллектор отопления REHAU HLV-7
Распределительный коллектор отопления REHAU HLV-7
Трубы и арматура REHAU – правильный выбор
Профиль компании REHAU – разработка энергоэффективных систем для индустрии строительства, мебельной и автомобильной промышленности. Основанная в 1948 году в Германии, сегодня она производит десятки тысяч видов товаров по всему миру. Одно из ведущих направлений – производство комплексного оборудования для наружных и внутренних коммуникации помещений. Немецкий концерн выпускает полный ассортимент труб, всевозможных комплектующих для водоснабжения, канализации и отопления. Трубы и арматура REHAU изготовлены из современных материалов при применении новейших практических методов и разработок. Именно эти факторы способствуют снижению затрат при строительстве и эксплуатации.
Трубы REHAU для отопления и водоснабжения
Трубы REHAU для отопления и водоснабжения являются одними из лучших в своем сегменте. Они изготовлены по инновационной технологии из специального сшитого полиэтилена и полимерных фитингов с надвижной гильзой, которая гарантирует герметичное соединение. Немецкое качество не требует склеивания, сварки и пайки. Преимущество труб в том, что они устойчивы к механическим и абразивным воздействиям, не боятся коррозии, заморозков, высоких температур и ультрафиолетового излучения, являются экологически чистыми и имеют низкую теплопроводность и великолепную звукоизоляцию. Они эластичны, за счет чего легко гнутся, и обладают эффектом памяти. Долговечность таких труб более 50 лет.

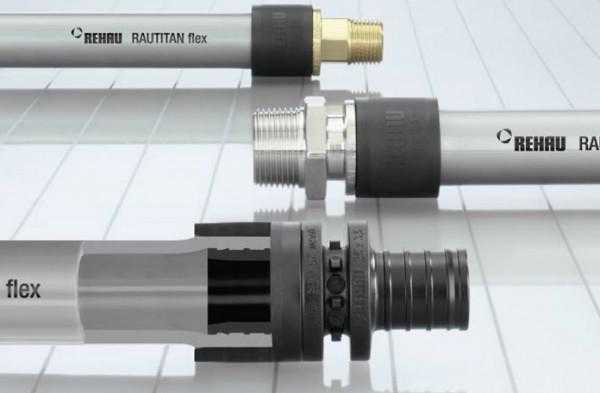

Фитинги REHAU RAUTITAN
Фитинги REHAU RAUTITAN нужны для фиксирования изгиба трубы. Они универсальны в применении вне зависимости от монтажа той или иной системs — отопительной или водопроводной.
Распределительные коллекторы REHAU Распределительный коллектор отопления REHAU HLV-7
Распределительные коллекторы REHAU предназначены для разделения контуров, отлично балансируют систему. С их помощью легко настраивать и регулировать отопительную конструкцию частями, не отключая ее полностью.
Канализационная система REHAU RAUPIANO PLUS
Канализационная система REHAU RAUPIANO PLUS обладает шумопоглощающими характеристиками даже при максимальной загруженности. Она ударопрочна и не подвержена деформации.
Монтажный инструмент REHAU RAUTOOL
Монтажный инструмент REHAU RAUTOOL рассчитан для работы и монтажа коммуникационных систем марки. Стоит отметить, что все товары немецкого производителя соответствует санитарным нормам и имеет сертификаты соответствия.
Высокая прочность, надежность продукции и легкость монтажа позволяют установить просто и быстро качественную систему коммуникаций, которая прослужит долгие годы. Распределительный коллектор отопления REHAU HLV-7
santexriga.ru
Распределительные коллекторы Rehau
Материал— нержавеющая сталь Применение— для питьевого водоснабжения и радиаторной разводки
Артикул: 11316441001 Производитель: Германия Бренд: Rehau Материал— нержавеющая сталь Применение— для питьевого водоснабжения и радиаторной разводки
Артикул: 11316451001 Производитель: Германия Бренд: Rehau Материал— нержавеющая сталь Применение— для питьевого водоснабжения и радиаторной разводки
Артикул: 11316471001 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218021 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218031 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218041 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218051 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218061 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218071 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218081 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218091 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218101 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218111 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Артикул: 218121 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208021 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208031 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208041 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208051 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208061 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208071 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208081 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208091 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208101 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208111 Производитель: Германия Бренд: Rehau Материал: нержавеющая сталь Применение: для теплого пола
Тип коллектора: с расходомерами
Артикул: 208121 Производитель: Германия Бренд: Rehau Материал: латунь Применение: для радиаторного отопления
Артикул: 232021 Производитель: Германия Бренд: Rehau Материал: латунь Применение: для радиаторного отопления
Артикул: 232031 Производитель: Германия Бренд: Rehau Материал: латунь Применение: для радиаторного отопления
Артикул: 232041 Производитель: Германия Бренд: Rehau Материал: латунь Применение: для радиаторного отопления
Артикул: 232051 Производитель: Германия Бренд: Rehau Материал: латунь Применение: для радиаторного отопления
Артикул: 232061 Производитель: Германия Бренд: Rehau
www.santexbaza.ru
Распределительные коллекторы REHAU — Теплотун

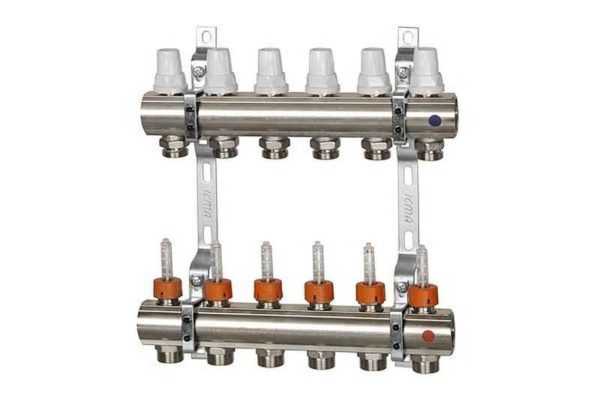

Распределительный нержавеющий коллектор HKV-D с расходомерами выпускаемый известным немецким концерном REHAU, предназначаeтся для применения в многоконтурных системах водяного отопления «теплый пол». Эти конструкции состоят из пары распределительных труб (подающей и отводящей), изготавливаемых из нержавеющей стали высокого качества. На подающих трубах устанавливаются расходомеры, а обратные трубы оснащаются запорными вентилями. Монтаж этих коллекторов осуществляется на специальных оцинкованных кронштейнах, имеющих хорошие звукоизоляционные характеристики. Подключение сервопривода производится при помощи резьбового соединения М30х1,5.
В комплект поставки распределительного коллектора HKV-D входит кран для заполнения ½ дюйма, воздухоотводчик 3/8 дюйма, концевик, прокладка уплотнения. И накидная гайка 1 дюйм. Кроме того, вместе с ним поставляется два однодюймовых шаровых крана вместе с прокладками уплотнения и накидными гайками, а также маркировочные таблички и все требуемые для монтажа устройства крепежные детали. Эти коллекторы поставляются упакованными в картонные коробки. Входящие в их комплект шаровые краны поставляются в отдельной упаковке.
Распределительный нержавеющий коллектор HKV
Распределительный нержавеющий коллектор HKV, выпускаемый известной немецкой компанией Rehau, предназначен для использования при создании современных многоконтурных (от двух до двенадцати) систем водяного отопления («теплый пол»). Они изготавливаются из нержавеющей стали высокого качества и состоят из пары труб распределения диаметром 1 дюйм каждая, являющихся подающей и отводящей линиями. Подключать к системе их можно как с одной, так и с другой стороны.
Кронштейны, которыми снабжаются этот коллектор, имеют цинковое покрытие и обладают хорошими звукоизоляционными характеристиками. На подающей линии установлены регулировочные, а на обратной — запорные вентили. Подключение сервопривода обеспечивается с помощью резьбового соединения М30 х1,5.
Коллекторы HKV комплектуются воздухоотводчиками 3/8 дюйма, двумя шаровыми кранами 1 дюйм, концевиком, накидными гайками 1 дюйм, а также прокладками уплотнения. Помимо этого, в комплект поставки изделия входят специальные маркировочные таблички и необходимое количество крепежных изделий. Сами коллекторы упаковываются в картонную коробку, а шаровые краны к ним поставляются в отдельной упаковке.
Распределительный коллектор HLV для радиаторного отопления
Распределительный коллектор HLV производства известной германской компании Rehau предназначается для установки и эксплуатации в системах водяного радиаторного отопления. Их применение позволяет просто, быстро и надежно осуществить разветвление контуров радиаторной разводки. Эти распределительные коллекторы выпускаются в вариантах, рассчитанных на разное количество контуров (от двух до двенадцати), и представляют собой испытанные под высоким давлением две латунные трубы, имеющие возможность двустороннего подключения.
Распределительные трубы имеют наружную резьбу 1 дюйм и оснащены плоским уплотнением. Они комплектуются присоединительными ниппелями, предназначенными для резьбозажимного соединения с евроконусом ¾ дюйма. Эти коллекторы комплектуются двумя шаровыми кранами 1 дюйм с уплотнениями плоского типа и накидными гайками, а также имеют в своем составе специальные встроенные воздушные клапаны. Кроме того, в комплект поставки входят также две заглушки 1 дюйм с уплотнением плоского типа. Монтаж всей распределительной конструкции производится на специальных оцинкованных кронштейнах, имеющих хорошие звукоизоляционные характеристики.
teplotun.ru
Коллекторы Rehau отопления и для теплого пола
Коллекторы Rehau — высококачественная арматура, с помощью которой поток рабочей среды (воды или незамерзающего теплоносителя) распределяется по отдельным приборам или целым группам приборов.
Коллекторы Rehau применяют в следующих случаях
- Разветвление контуров радиаторной разводки.
- Разводка горячей и холодной воды к точкам водоразбора.
- Подключение рабочих петель «теплого пола».
Коллекторы Rehau отопления — превосходно балансируют всю систему и выравнивающий перепады давления в системе напольного отопления. Ассортимент изделий этой марки включает в себя изделия, которые изготовлены из латуни, устойчивой к вымыванию цинка.
Распределительные коллекторы Rehau для теплых полов можно дополнить терморегулирующими и запорными клапанами, регуляторами расхода воды, а также укомплектовать его термометрами, автоматическими воздухоудалителями и электромеханическими приводами.
Качественные и недорогие коллекторы Rehau отопления и для теплого пола по выгодным ценам с оперативной доставкой по Москве и Московской Области, и во все регионы России.
Коллекторы Rehau отопления и для теплого пола отличаются высочайшей точностью сборки и отличным качеством материалов. Весь ассортимент товара всегда в наличии, либо поставляются «под заказ» в кратчайшие сроки. Актуальные низкие цены всегда сочетаются с безупречным обслуживание, уровень которых всегда ниже рыночных.
Купить коллекторы Rehau отопления и для теплого пола любым удобным способом оплаты, за наличный и безналичный расчет.
alfa-term.ru
teplo-ltd.ru
Тёплый пол Рехау: виды, особенности, процесс монтажа
В настоящее время напольные системы обогрева не редкость. При помощи их удаётся добиться равномерного распределения тепла. Они экономичны и просты в обслуживании. Отличаются системы возможностью создания оптимальной температуры по всему помещению.
Довольно популярны среди покупателей тёплые полы Rehau, которые выполняются из высококачественных и безопасных материалов. Немецкий производитель использует трубы из сшитого полиэтилена.
Они довольно гибкие и могут сохранять собственные свойства при температуре от -10 до +90 °C. Материал не подвержен коррозии и сохраняет свою целостность при ударах, легко монтируется. Тёплый пол Рехау имеет уникальную конструкцию, позволяющую укладывать её в различных положениях без заламывания и перегибов. Производитель гарантирует исправную работу полов до полувека.
Тёплый пол в матах Рехау
О производителе
История компании Рехау начинается ещё в 1948 году. Изначально в организации работало всего три человека. В 60-ых годах основное внимание уделялось производству ПВХ – профиля и труб из сшитого полиэтилена, и это стало основополагающим моментом в развитии фирмы.
В настоящее время Rehau является лидером в сфере производства энергоэффективных систем для строительства промышленных и частных объектов. Отечественным покупателям марка известна благодаря предлагаемым компанией окнам из металлопластика и тёплым водяным и электрическим полам.

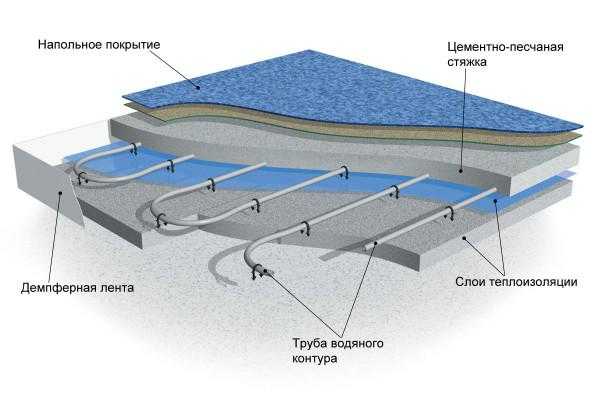

Водяные тёплые полы Рехау
Покупателю доступны полностью готовые в установке отопительные системы. Комплектуются системы:
- Трубой для тёплого водяного пола Rehau – выполняются по фирменной технологии из сшитого полиэтилена. Надвижная гильза обеспечивает простоту и скорость установки. Вследствие соединения такого типа, появилась возможность быстро и надёжно соединять трубопроводные части, а это в свою очередь повлияло на отсутствие необходимости в применении больших бухт трубопровода. Диаметр трубы Рехау от 17 до 32 мм. Для комфортного использования в комплект входит множество фитингов и креплений. Полиэтиленовая труба красного цвета – это отличительный знак данного немецкого бренда.
- Пенополистирольными матами Рехау для водяного тёплого пола. Покупателю предлагается подложка для установки труб различной конструкции: гладкую и с фиксаторами Varionova. Есть и маты, которые позволяют делать установку на сетку, при помощи гарпун – скоб либо шин RAUFIX. Монтаж такого водяного пола можно проводить самостоятельно, так как в самой работе нет ничего сложного, крепления продуманы.
- Коллектор Рехау для тёплого пола выполняется из нержавейки. Крепление конструкции происходит при помощи оцинкованных кронштейнов, которые обеспечивают высокую звуковую изоляцию. Коллектор включает регулирующие вентили, некоторые модели имеют расходомеры. Устройство гребёнки таково, что можно подключать от 2 до 12 контуров. В основе принципа работы немецкого распределяющего коллектора лежит трёхходовой смесительный узел с сервоприводом.
- Узел автоматики, который управляет водяным полом, датчики и регуляторы. Насосно-смесительный узел, оснащённый сервоприводом, функционирует целиком в авторежиме и точно регулирует нагрев жидкости. Температурные датчики монтируются между трубопроводными витками в специальном гофре, а это даёт возможность, если придётся, сделать замену сломанного прибора без разбора напольного покрытия. Система температурной регулировки может контролироваться механическими и программируемыми приборами. Отличительной преимущественной особенностью блоков считается возможность управления термостатом с использованием пульта дистанционного управления либо интернета.
- Различные комплектующие и аксессуары. Покупая систему водяных тёплых полов, не требуется дополнительного приобретения регулирующей и запорной арматуры прочих производителей. Потребителю доступны как все нужные фитинги, так и пластификаторы для стяжки бренда Рехау.
Производитель может гарантировать исправную работу смесительного узла и коллектора лишь при условии установки системы с применением комплектующих одного бренда.

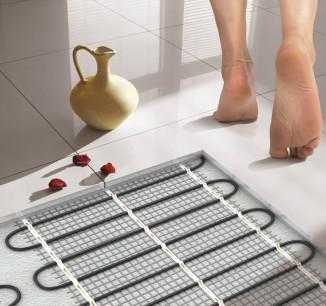

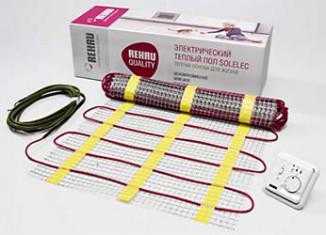

Тёплые электрополы Rehau
Электрический тёплый пол Rehau является ещё одной уникальной разработкой фирмы. На рынок поставляются двужильные нагревательные провода и маты. Вне зависимости от выбора отопительной системы, немецкий электропол характеризуется:
- Тем, что кабель имеет особенную структуру и двойную степень защиты. Оболочка выполняется с применением полимеров, благодаря чему повышается устойчивость к деформации и температурным перепадам.
- Систему можно устанавливать даже при понижении температуры до +5 °С. На эластичные свойства и прочность кабеля это никак не влияет.
- Чтобы увеличить прочность, кабель снабжается кевларовой оплёткой.
- Такие маты для тёплого пола Rehau вплетаются в сетку из особого текстильного материала. При заливании раствором не остаётся пустот, которые способны стать причиной локального перегрева кабеля. Если требуется, то маты можно укладывать без применения стяжки.
- Толщина стяжки для кабеля – минимум 3-4 см.
Перед монтажом кабеля тёплого пола Рехау можете сначала провод нагреть, подсоединив его к электросети. Так вы добьётесь большей эластичности оплётки и сделаете монтаж легче.
Rehau Solelec
Популярностью пользуется система электрического напольного обогрева SOLELEC 2.0, которая основана на принципе преобразования электрической энергии в тепловую. Источник тепла в данном случае – кабель.
Система предназначена:
- для оптимального подогрева пола;
- для основного отопления комнаты.
В качестве окончательного напольного покрытия может применяться линолеум, плитка, природный камень, ковролин, дерево и прочие покрытия, разрешённые производителем к использованию с напольным отоплением.
За счёт отсутствия муфты оболочка тёплого пола Rehau Solelec бесшовная по всей длине кабеля со 100 % герметичностью. Система прекрасно подходит для влажных помещений. Её можно использовать в ванных комнатах, бассейнах, санузлах и саунах.
Достоинства и недостатки систем
Отзывы на тёплый пол Рехау преимущественно положительные. И это понятно, ведь данные немецкие системы имеют следующие плюсы:
- теххарактеристики, а именно мощность, тепловая отдача, производительность систем Rehau, значительно превосходят аналогичные системы конкурентов. Особый крепёж для труб немецкого производителя делает укладку легче, а процесс монтажа быстрее;
- система комплектуется всеми необходимыми устройствами: фитингами и прочими расходными материалами;
- монтаж занимает мало времени. Все системные узлы, регулирующая и запорная арматура прекрасно сочетаются друг с другом. Применение фирменных добавок и присадок делает процесс застывания стяжки быстрее и повышает прочность. Расход пластификатора от 0,6 л до 1 л на м²;
- способ расчёта труб предотвращает расход лишнего материала и сохраняет бюджет покупателя;
- надёжность и эксплуатационный период – трубы для тёплого пола Рехау прослужат более полувека.
Водяной тёплый пол Rehau может стать прекрасным решением для обогрева одного либо нескольких помещений частного дома. Но вот если вы живёте в квартире, то оптимальной для вас будет система от электричества, к её монтажу не предъявляется особенных требований.
Тёплые полы бренда Рехау вы сможете всегда узнать по красной трубе, имеющей внутренний самонесущий слой. Он современный и выполняется из сшитого полиэтилена РЕ-Х. Данные тёплые водяные полы Rehau характеризуются высокой прочностью на основе труб, потому могут похвастаться устойчивостью к воздействию высоких температур до +90 °C. Давление при всём может стремиться к 6 барам.
teplofan.ru
Коллектор для теплого пола: виды, схемы подключения
Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола
При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.
Назначение и виды
Содержание статьи
Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Выбор параметров клапанов
И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).
Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:
- клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
- если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
- для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.
Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.
| Название | Подсоединительный размер | Материал корпуса/штока | Производительность (KVS) | Максимальная температура воды | Цена |
|---|---|---|---|---|---|
| Danfoss трехходовой VMV 15 | 1/2″ дюйм | латунь/нержавеющая сталь | 2,5 м3/ч | 120°C | 146€ 10690 руб |
| Danfoss трехходовой VMV-20 | 3/4″ дюйм | латунь/нержавеющая сталь | 4 м3/ч | 120°C | 152€ 11127 руб |
| Danfoss трехходовой VMV-25 | 1″ дюйм | латунь/нержавеющая сталь | 6,5 м3/ч | 120°C | 166€ 12152 руб |
| Esbe трехходовой VRG 131-15 | 1/2″ дюйм | латунь/композит | 2.5 м3/ч | 110°C | 52€ 3806 руб |
| Esbe трехходовой VRG 131-20 | 3/4″ дюйм | латунь/композит | 4 м3/ч | 110°C | 48€ 3514 руб |
| Barberi V07M20NAA | 3/4″ дюйм | латунь | 1.6 м3/ч | предел регулировки — 20-43°C | 48€ 3514 руб |
| Barberi V07M25NAA | 1″ дюйм | латунь | 1.6 м3/ч | предел регулировки — 20-43°C | 48€ 3514 руб |
| Barberi 46002000MB | 3/4″ дюйм | латунь | 4 м3/ч | 110°C | 31€ 2307руб |
| Barberi 46002500MD | 1″ дюйм | латунь | 8 м3/ч | 110°C | 40€ 2984руб |
Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.
При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.
stroychik.ru
Теплый пол Рехау: укладка труб, монтаж коллекторов
Конструкция теплого пола позволяет не задумываться о температуре на улице, так как хозяева оборудованного данной системой помещения всегда находятся в комфортной атмосфере. Чтобы установить наиболее подходящие теплые полы, следует подобрать адаптированный под конкретные запросы вариант.
Теплый пол Rehau
Теплый пол это удобно и комфортно
Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.
Все системы контроля, регуляции подачи воды и электрической энергии позволяют снизить расходы на эксплуатацию теплого пола до 60 %.
Преимущества и недостатки
Преимущества:
- Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
- Надежность системы. При изготовлении конструкции системы теплых полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
- Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
- Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.
Теплый пол Рехау подходит практически под любое покрытие
Устанавливать теплый пол Рехау можно в тех помещениях, где могут находиться аллергики, так как в пространстве не появляется раздражающая легкие пыль.
Недостатки:
- При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
- Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
- Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.
Обзор системы теплый пол от Рехау:
Особенности
Теплый пол Рехау стал известным по всему миру благодаря надежной конструкции труб и универсальной технологии их соединения. В последнее время данная популярная трубопроводная система усовершенствована надвижной гильзой, созданной из полимера.
Теплые полы Рехау выпускаются в полном комплекте
При соединении труб применяют эксклюзивную технологию Рехау на надвижной гильзе, в которой отсутствует необходимость в уплотнительных кольцах. Все гильзы и фитинги спроектированы по системам нового поколения, поэтому отличаются высоким качеством и надежностью.
Нажмите чтобы увеличить
В качестве материалов для производства применяются специальные полимерные материалы, латунь высокого качества, бронза и сталь. Фасонные элементы обладают повышенной устойчивостью к растрескиванию покрытия или эрозии.
Соединения, формируемые при установке системы, при качественном монтаже обладают герметичностью, которая сохраняется на максимально долгий срок. Разработана единая программа по обустройству фасонных элементов. Разрешено подключать трубы Рехау к системе общего отопления.
Виды теплых полов Рехау
Компания выпускает две разновидности систем обогрева:
- Электрические теплые полы.
- Водяные теплые полы.
Нажмите чтобы увеличить
Электрический пол
Система напольного отопления основана на базе SOLELEC. В процессе работы электрическая энергия реорганизуется для отопления пространства. В качестве генератора тепла применяется кабель. Он создан из элементов, обладающих высоким сопротивлением, что вызывает нагрев устройства при прохождении через него электрического тока.

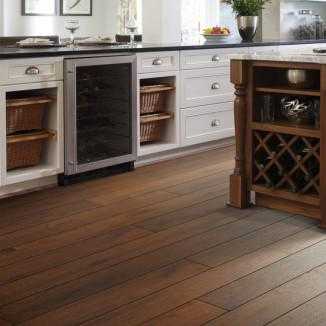

Кухня будет очень комфортной
Выделяемое кабелем тепло не только обогревает пол, но и распространяется по помещению, проникая сквозь него. Люди практически не замечают разницы между температурой напольного покрытия и воздуха в помещении, так как она различается всего лишь на несколько градусов. Это благоприятно влияет не только на настроение, но и на здоровье людей.
Производитель разрешает в качестве финишного напольного покрытия практически все распространенные материалы, поэтому хозяева не ограничиваются в выборе дизайна комнат.

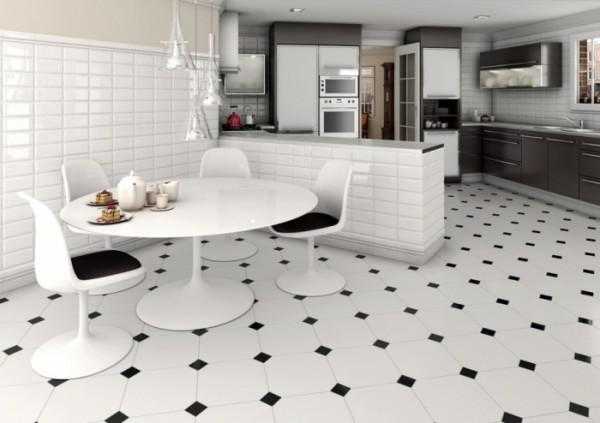

Такая кухня будет уютной
Система SOLELEC очень распространена, так как активно применяется по таким целям:
- Обогрев пола с максимальным комфортом для людей.
- Отопление помещения, в том числе и в качестве основного источника тепла.
Как правильно подключить систему Рехау к отоплению:
Компоненты системы электрических теплых полов
Маты и кабели для нагрева. Вся разветвленная система основана на принципе построения кабелей по двужильному экранированному образцу. Так гарантируется максимальная защищенность от электромагнитного поля для пользователей. Мат имеет толщину, равную 3,5 мм. Он заглубляется в слой клея для плитки или специально созданную тонкую стяжку. Маты оснащены самоклеющейся основой.
Терморегуляторы. Существуют стандартные и более усовершенствованные модели, в которых терморегуляторы можно настраивать как по утепленности пола, так и по температуре воздушных масс в комнате. Иногда есть возможность устанавливать специальные режимы обогрева, в которых температура уточняется в зависимости от конкретного времени или даты.
Теплые полы Рехау подходят практически под любое покрытие
Установочный комплект. Применяется при монтаже напольного покрытия теплых электрических полов. В составе набора есть такие элементы:
- Подрозетник для установки терморегулятора.
- Защитная трубка с наконечником из алюминия для установки специального датчика, постоянно определяющего температуру покрытия. Алюминий обладает высоким показателем теплопроводности, что позволяет легко и точно узнавать точную температуру, а при необходимости вынимать из пола данный элемент для проведения ремонта и обслуживания. В данной конструкции все перечисленные показатели находятся на более высоком уровне, чем при расположении датчика в гофротрубе.
- Фиксатор поворота на 90 градусов специальной трубки термодатчика, выполняющей функции его защиты и располагающейся в промежутке между полом и стеной.
- Гофротруба, служащая для установки холодного кабеля в конструкции стены.
Нажмите чтобы увеличить
Преимущества:
- Главное преимущество двужильных экранирующих кабелей заключается в минимизации уровня электромагнитного излучения. Это делает систему электрических теплых полов полностью безопасной для использования в детских комнатах, наиболее посещаемых помещениях. Нет риска облучения для животных или располагающихся на полу горшков с растениями.
- Кабели оснащены тефлоновым покрытием, дополнительно имеют армирование келавром. Данные элементы механически прочны и способны длительное время выдерживать максимально высокую температуру. Этот фактор имеет особое значение для элементов системы, извлечение которых представляет определенные трудности, что не позволяет своевременно проводить их ремонт.
- При приобретении системы электрических теплых полов клиент получает отдельно нагревательные кабели и специальные маты. Данные элементы имеют небольшую толщину, поэтому практически не изменяют общую высоту помещения после окончания ремонта.
Рехау дает гарантию 50 лет
Систему SOLELEC разрешено применять в любых типах помещений, в том числе и с повышенной влажностью, поэтому можно устанавливать теплые полы во всех комнатах квартиры и даже в зданиях промышленного назначения.
Укладка теплого пола под ламинат:
Водяной пол
Как правильно сделать коллектор. Нажмите чтобы увеличить
Это благоприятное решение для подогрева пола, способное сделать атмосферу в помещении наиболее благоприятной. Конструкция труб отопительной системы позволяет быстро и легко помещать их в пол, при этом не портить и не изменять интерьер.
При работе системы подается постоянное и мягкое тепло, что позволяет сделать умеренную температуру во всем помещении, не создавая контрастности обогрева покрытия пола с окружающей средой. Водяной теплый пол пригодится и летом, так как с его помощью можно выполнить легкое охлаждение помещения. Обеспечивается плавный переход общей температуры на несколько градусов вниз, при этом не появляется сквозняков или очагов резкого похолодания. Данная процедура осуществляется практически бесплатно, так как система в этом случае работает очень экономично.

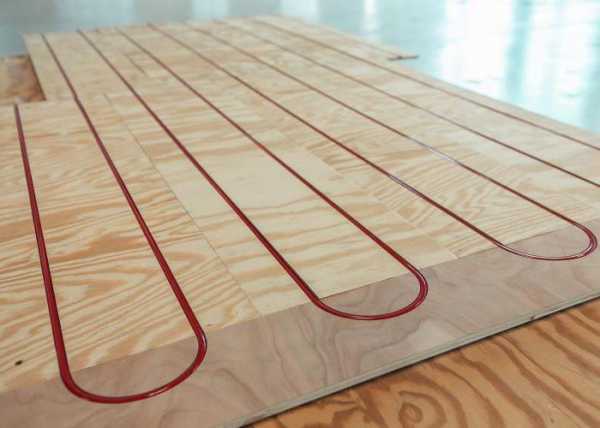

Водяной теплый пол сконструирован трубами REHAU RAUTHERM S. Они имеют характерный красный цвет и предназначены специально для организации теплых полов. Эти трубы обладают важным отличием от других, так как оснащены внутренним самонесущим покрытием, смонтированным из полиэтиленовой пленки PE-Xa.
Интересный вариант как обустроить коллектор
Этого слоя достаточно для того, чтобы гарантировать высокую прочность конструкции и устойчивость к любым температурам. В системе допускается обогрев до 90 градусов и внутреннее давление, составляющее не более 6 бар.
Преимущества:
- На монтаж затрачивается в 4 раза меньше времени, чем при укладке аналогичного покрытия других фирм. Данный эффект достигается благодаря использованию специальных матов с фиксаторами REHAU Varionova. Это позволяет надежно и экономично выполнить монтаж труб REHAU RAUTHERM S.
- Пол конструируется из специальных блоков, имеющих стандартные параметры. Выполняется их послойный монтаж по линии фиксации и закрепление методом защелкивания.
- Экономичность покрытия проявляется благодаря полному отсутствию отходов материала, так как каждый последующий ряд является продолжением предыдущего.
Обеспечение герметичного соединения
Герметичность пола — это важно
Для фиксации элементов применяется технология подвижной гильзы, обладающая максимальной надежностью и качеством при эксплуатации покрытия:
- Отсутствуют кольца для уплотнения из резины, имеющие предрасположенность к постепенному растягиванию. В конструкции трубы предусмотрено уплотнение, поэтому она не нуждается в применении дополнительных материалов.
- Есть возможность заделки стяжки.
- Гарантия безупречной службы в течение 50 лет
Трубы Рехау — качество, надежность, долговечность
Труба REHAU RAUTHERM S обладает уникальными возможностями:
- Долгосрочная защита от коррозии и протекция от образования отложений.
- Отсутствие реакции на различные химические соединения, полная защита от воздействия антифриза даже в большой концентрации.
- Длительное противодействие абразивному износу, отсутствие повреждений при механическом воздействии.
Теплый пол заменяет стандартный обогрев
Повышенная устойчивость теплых полов Рехау к завышенным температурам и внутреннему давлению в системе, делает его одним из самых лучших.
Теплые водяные полы правила монтажа:
Теплые полы Рехау — это симбиоз качества и надежности. Выбирая вид теплого пола учитывайте не только площадь помещения, но и другие аспекты. Как правильно выбрать теплый пол Рехау и секреты монтажа читайте во второй части статьи. Также читайте нашу статью, где рассказано, как выбрать электрические теплые полы.
ilkitchen.ru
обзор, характеристики, технология монтажа :: SYL.ru
Всё чаще в квартирах и капитальных домах можно встретить напольные системы обогрева. С их помощью удается добиться равномерного распределения тепла. Они экономичны и просты в обслуживании. В качестве отличительной особенности выступает возможность создания температурного комфорта по всему помещению.
Заслуженным спросом среди потребителей пользуется теплый пол «Рехау», который изготавливается из качественных и безопасных материалов. Эта продукция немецкого бренда имеет одну особенность, которая выражена в использовании труб из сшитого полиэтилена.
Они гибки, высокоэластичны и способны сохранять свойства при температуре в пределах от -10 до +90 °C. Материал устойчив к коррозии и ударам, а также довольно просто поддается установке. Теплый пол Rehau обладает уникальной конструкцией, которая позволяет укладывать ее в разных положениях без заламывания и перегибов. Как упоминает производитель, полы готовы будут прослужить до 50 лет.
Обзор системы тёплого пола от производителя «Рехау»
Трубы «Рехау» соединяются между собой с помощью подвижной гильзы. В процессе монтажа используются фасонные детали и фитинги. Поэтому установка получается простой и сокращается по срокам. Это особенно верно, когда приходится сравнивать описываемую систему с аналогичными конструкциями.
Теплый пол Rehau в процессе монтажа предусматривает использование гильзы, с помощью которой можно обеспечить неразъемные соединения. Отходы материалов при этом отсутствуют, как и сужение. Оптимизация длины отрезков не требуется. Водяные полы в качестве основного элемента используют трубы из полимера.
Внутренний самонесущий слой изготавливается из сшитого полиэтилена. Кислородозащитное покрытие наносится снаружи. Теплоносителем выступает вода. Подобное устройство гарантирует устойчивость к давлению, температуре, механическому воздействию и коррозии. Время нагрева составляет всего лишь 20 минут.
Толщина стенок используемых труб может изменяться в пределах от 2 до 8,7 мм. Что касается диаметра, то он равен значению от 16 до 63 мм. Сами изделия в длину могут достигать 3000 мм, тогда как минимальное значение длины составляет 150 мм. Теплые полы на воде устанавливаются в частных строениях. Возможно их подключение к приборам отопления напрямую. Работы по монтажу обходятся дороже по сравнению с электрическими аналогами, однако расход на обогрев оказывается ниже.
Характеристики электрического пола «Рехау»
Теплый пол «Рехау» представлен еще и электрическими моделями. В данном случае речь идет о разновидности Solelec. Изделия поставляются с саморегулирующимися двужильными кабелями, терморегулятором с датчиком и установочным комплектом. Время нагревания не превышает 2 часа. На отопление затраты гораздо выше по сравнению с водяной системой. Однако электрические полы могут быть установлены в многоквартирных домах, что не скажется на высоте потолков.
Если вы хотите выбрать систему с минимальной толщиной, то следует предпочесть маты, при этом кабели фиксируются к монтажной сетке. Теплый пол «Рехау» установить очень просто, это обеспечивается эластичным слоем оболочки. Монтаж может быть проведён даже при температуре меньше +5 °C, гибкость при этом не будет потеряна. Жилы нагревательного элемента армируются кевларом, поэтому они остаются устойчивыми к разным нагрузкам.
Кабель обладает круглым сечением, что упрощает процесс монтажа. Производитель позаботился об увеличении срока эксплуатации, снабдив греющие жилы тефлоновой изоляцией. Холодный кабель соединяется с нагревательным элементом сваркой. Теплый пол Rehau в матах может иметь минимальную толщину в пределах 2,8 мм. Что касается длины, то она может составить 2 м минимум. Максимальное значение достигает 16 м.
Ширина начинается от 0,25 м. Если вы хотите выбрать систему по площади, то должны знать, что этот параметр может достигать 8 м2. Толщина кабеля равна 55 м, его длина может изменяться от 10 до 120 м. Его минимальный уровень изгиба эквивалентен 35 мм. Некоторых мастеров может заинтересовать еще и площадь сечения, она составляет 18 м2 максимум.
Технология монтажа водяной системы «Рехау»
Установка тёплого пола проводится в несколько этапов. На первом необходимо создать план, обозначив, где и как можно уложить гибкие элементы. При этом важном обозначить места стыковок и присоединения к источнику тепла. Далее осуществляется расчет длины трубы. При этом учитываются характеристики системы.
Поверхность перед укладкой теплого пола необходимо выровнять. Далее следует устроить изоляцию. На основание укладывается фольгированный утеплитель, его швы проклеиваются монтажной лентой. Далее можно приступать к крепежным матам.
Следующим шагом станет фиксация труб, при этом необходимо точно следовать плану. Мастеру предстоит объединить контуры и подключить к котлу отводы. Скрытые соединения оборачиваются мягкой лентой от того же производителя. Установка тёплого пола заканчивается заливкой поверхности бетоном. Основание необходимо выровнять. При сухом способе установки трубы должны быть уложены в каналы, которые предварительно подготавливаются фрезером.
Монтаж электрической системы
Электрический теплый пол «Рехау» укладывается по алгоритму, который предусматривает на первом этапе оценку площади отопления. Важно определить зоны, которые больше прочих нуждаются в обогреве. Мастеру предстоит рассчитать расстояние между соседними витками кабеля и его длину. Теперь можно составить план.
Наличие слоя теплоизоляции оправдано лишь в том случае, когда снизу находится неотапливаемое помещение. На чистое основание укладывается кабель, его нужно монтировать змейкой, а укрепить арматурной сеткой или монтажной лентой. Вы можете использовать проволоку или полимерные хомуты. Следует зафиксировать систему на загрунтованном полу, а после укрепить термодатчик.
Заключительные работы
Следующим шагом станет заливкой стяжки. Кабель должен быть окружён бетоном или плиточным клеем. Поверхность выравнивается, а после оставляется до момента высыхания. Если вы предполагаете, что займетесь монтажом матов самостоятельно, то необходимо будет осуществить контрольные замеры. Один из них проводится перед началом работ, а два других – после.
Обзор и характеристики распределительного коллектора от производителя «Рехау»
Для обеспечения распределения тепла можно использовать коллекторы, комплектующие и распределительные шкафы. Что касается коллектора HKV, он изготовлен из латуни, которая устойчива к вымыванию цинка. Материал высококачественный, а предназначается изделие для двух контуров отопления минимум. Максимальное значение может достигать 12 контуров.
Описание коллектора HKV-D
Коллектор для теплого пола «Рехау HKV-D» можно сравнить с вышеописанным, однако в качестве отличительной особенности выступают расходомеры и краны на подающей линии. Нельзя не упомянуть еще и о наличии клапана с регулированием на обратной магистрали.
Заключение
Водяной теплый пол «Рехау» может стать отличным решением отопления одного или нескольких помещений частного дома. А вот если вы проживаете в квартире, то можете предпочесть электрическую систему, к установке которой не предъявляется особых требований.
Теплые полы от производителя «Рехау» вы сможете узнать по красной трубе, которая имеет внутренний самонесущий слой. Он является инновационным и изготавливается из сшитого полиэтилена PE-Xa. Такие теплые водяные полы «Рехау» имеют высокую прочность в основе труб, поэтому могут похвастать устойчивостью к воздействию высоких температур до 90 °C. Давление при этом может достигать 6 бар.
www.syl.ru
Сервопривод для коллектора теплого водяного пола
Краткое содержание
Сервопривод – это важная часть напольного отопления. С его помощью можно получить автоматизированную систему, которая будет отличаться эффективностью и экономичностью. Управление ее рабочими параметрами будет осуществлять без дополнительного вмешательства.
Сервоприводы для водяного теплого пола
Описание узла
Сервопривод для теплого водяного пола регулирует температуру подаваемого теплоносителя. Это происходит благодаря тому, что данный узел контролирует открытие и закрытие вентилей коллектора.
Схема установки сервоприводов для теплого пола
Сервопривод для теплого водяного пола состоит из пружинного механизма и небольшой емкости с жидкостью. Через нихромовый элемент проходит электрический ток. Именно он нагревает жидкость в сильфоне, которая в результате такого воздействия расширяется и воздействует на шток.
Он выдвигается и давит на термоклапан. Такой механизм называется термоприводом, поскольку работает благодаря расширению жидкости внутри под воздействием высокой температуры.
При подаче напряжения закрытие клапана происходит только через 1-3 минуты. Это время необходимо для подогрева жидкости. Если напряжение отсутствует, механизм остывает, для чего нужно много времени. В результате клапан возвращается в исходное положение. Для этого необходимо от 5 до 15 минут.
Сервопривод коллектора отопления
Также существует сервопривод коллектора теплого водяного пола без жидкости внутри. В таких моделях передвижение штока происходит при нагревании компенсационного элемента. Он представляет собой пластину или пружину. Термоэлемент во время нагрева расширяется и изменяет свое положение.
Rehau теплый пол и сервоприводы
Сервопривод коллектора также оснащен выдвигающимся механизмом, который размещается в верхней части корпуса. Он предназначен для определения посадки привода в термоклапане. Выдвигающийся механизм показывает, включен ли, или нет, прибор. Сервопривод для теплого водяного пола в обязательном порядке оснащается защитой от перегрева. В его корпусе размещается механизм, который позволяет в автоматическом режиме отключить питание.
Разновидности
Существуют следующие типы механизмов для регулировки температуры теплого водяного пола:
Монтаж узла
Сервопривод устанавливается на готовый узел коллектора по следующей схеме:
Схема оборудования для теплого пола
- Монтаж устройства происходит в любом положении, независимо от того, какой он – нормально закрытый, открытый или универсальный. Но до первого включения привод должен находиться в открытом состоянии.
- Проверяют совместимость клапана и сервопривода при помощи шаблона. Его можно найти на коробке от устройства.
- Резьбовой адаптер (входит в комплект) устанавливается на клапан. Правильность установки подтверждается защелкиванием фиксатора.
Для монтажа привода не нужно использовать никаких дополнительных инструментов. Также в резьбовом соединении нет необходимости применять любые уплотнительные материалы. Электрическое подключение привода должно осуществляться по схеме, которая представлена производителем. С ней можно ознакомиться в инструкции к эксплуатации. Для демонтажа сервопривода необходимо надавить на его корпус сбоку и потянуть вверх. В результате устройство отсоединится от адаптера.
Обзор популярных моделей сервоприводов
Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.
Сервопривод для отопления
VALTEC
VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:
Комбинированная система отопления VALTEC
- TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
- TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
- TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.
Watts
Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:
Технические характеристики электротермического сервопривода WATTS
- 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
- 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
- 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.
REHAU
Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:
- UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
- привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.
Таблица характеристики сервоприводов Rehau
LUXOR
Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:
- питание – 24 В;
Коллекторная группа системы отопления и теплого пола Luxor
- работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
- на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
- монтаж происходит в прямом положении – вертикальном или горизонтальном;
- максимальная температура в системе – +100°С;
- кабель длиною 1,5 м;
- температура хранения прибора – от 0 до +50°С;
- корпус изготовлен из синтетических материалов. Его цвет – серый;
- наличие гарантии – 2 года.
Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.
Видео: Теплый пол и нормально открытые сервоприводы
kaminyn.ru
