Содержание

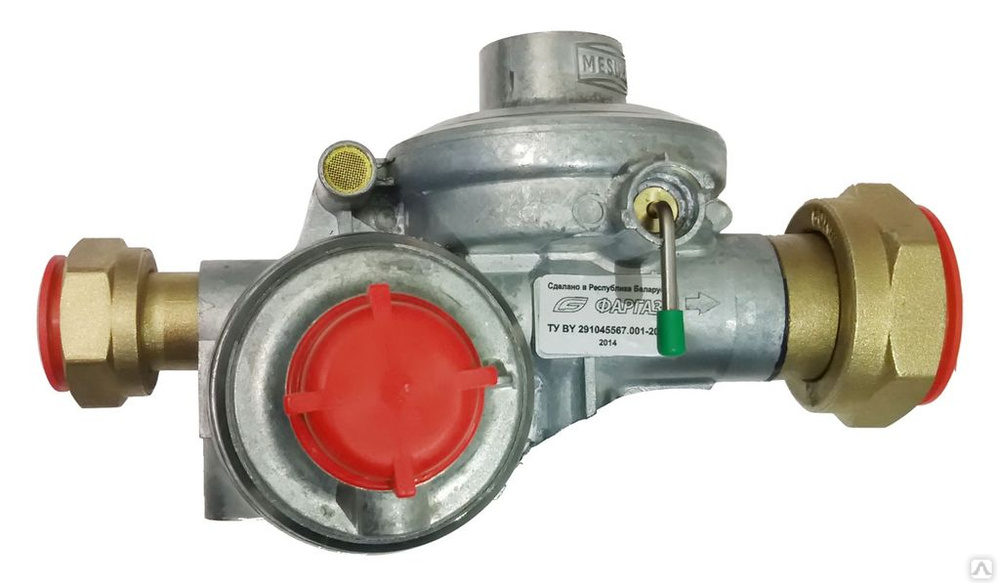

Регуляторы давления газа – назначение, устройство, классификация

Регулятор давления газа – это специальная автоматическая регулирующая арматура, которая контролирует постоянное давление газа в трубопроводе. Стабилизация давления происходит за счет снижения высоких показателей на более низкие с помощью изменения проходного сечения клапана. Этот процесс достигается сменой уровня открытия дросселирующей части прибора, что меняет гидравлическое сопротивление в потоке газа. Регуляторы давления газа делятся на два типа по принципу работы: на комбинированные и прямоточные.
Признаки повышенного давления газа

К основным признакам увеличения давления газа можно отнести:

  • Высота пламени заметно увеличилось и это видно не вооруженным глазом.
  • Пламя выходит в смотровое окошко котла.
  • Меняется цвет пламени.
  • Повышение шума при работе;
  • Становиться заметен запах.
  • Счетчик меняет скорость и звук вращения и возле него также появляется запах.
Принцип работы

Регулятор давления газа включает в себя функционирующий механизм и элемент, который все это контролирует. В первом случае главной частью является чувствительная часть, которая принимает и анализирует полученные сигналы задатчика и показатели давления на текущее время.

Регуляторы давления прямого действия при большом переустановочном усилии берут на себя самостоятельное управление всеми функциями контролирующего элемента. К таким приборам относят устройства с задаптчиками в виде пружины. Также задатчик может заменять обычная энергия рабочей среды.

Также регуляторы давления газа подразделяют на изодромные, астатические, статические.

Астатический регулятор
На мембрану на протяжении рабочего процесса действует постоянная нагрузка, которая является активной силой от выходного давления. При повышенном отборе газа мембрана опускается вниз и открывает регулирующий орган.

Прибор этого типа после возмущения стабилизирует давление до установленных показателей в независимости от многих препятствующих факторов. Такие устройства используют на сетях с высоким самовыравниванием.

Статистический регулятор
Статические регуляторы применяют для того чтобы люфты, трение в соединительных частях не привело к неустойчивому регулированию. В этом приборе груз меняется на пружину, которая и занимается стабилизацией давления. Находящаяся в верхнем положении мембрана дает высокую степень сжатия. Если регулирующий орган полностью открыт, то тогда давление снижается до необходимых норм.
Изодромный регулятор
Изодромный регулятор имеет упругую обратную связь и при несоответствии давления газа с нормальными показателями, перемещает регулирующий орган до тех пор, пока давление не вернется к натсроечным значениям.
Преимущества

Регулятор давления газа имеет следующие достоинства:

  • большой срок службы;
  • ремонтнопригодность;
  • простота монтажа и использования;
  • небольшие габариты;
  • функциональность даже при низких показателях входного газа;
  • надежность и прочность;
  • повышается безопасность процесса и снижается износ элементов системы.

Регуляторы давления газа — характеристики и эксплуатация

В элементы промышленного газового оборудования входит такой незаменимый, как регулятор давления газа. Собственного говоря уже из названия данного элемента видно, какую работу он выполняет. Однако рассмотрим более детально, что такое регулятор давления газа, как он работает и какими качественными и рабочими характеристиками он обладает.


По сути, регулятор давления газа относится к одной из разновидностей арматуры регулирующего действия, которая является системой автономного типа работы. Данная система служит для того, чтобы поддерживать давление в трубопроводе в постоянном неизменном виде.



Посредством работы регулятора давление переходит из одного высокого режима, в другой, который является, конечно-низким. Данная регулировка происходит за счет работы специального дросселя, который работает в регулирующей системе, и посредством выполнения всех данных действий происходит изменение гидравлического сопротивления касаемо проходящего потока газов.



Устройство регулятора давления газа


Конструктивно регулятор давления газа выглядит следующим образом. В его состав входят такие рабочие органы, как механизм исполнительного действия и элемент чувствительного типа, который производит сравнение сигналов.
Регуляторы давления газа могут иметь подразделения на регуляторы, которые имеют прямое действие и регуляторы непрямого действия. При этом оба вида регуляторов могут иметь прерывное и непрерывное действие.







В регуляторе, который имеет непосредственный вид прямого действия, орган регулировки находится в прямом виде и посредством усилий приводится в действие. Во втором виде регуляторов давления газа чувствительный элемент производит воздействие на орган регулировки посредством источника со стороны, этими источниками могут являться жидкость, газ или даже воздух.



Разновидности регуляторов давления газа


Регуляторы давления воздуха могут подразделяться на несколько видов. Так существуют такие виды регуляторов, как регулятор давления газа астатического типа. В данном варианте на мембрану, которая является чувствительным органом всей конструкции, воздействует сила, которая появляется от груза. Данный вид регуляторов целесообразно использовать на таких сетях, где присутствует самостоятельное выравнивание. Примером такого использования могут слыть газовые сети с низким давлением в большой емкости.





Следующей разновидностью регуляторов газа становятся такие, как регуляторы давления газа статического типа работы. Данный тип регуляторов работает за счет введения жесткой связи обратного действия. В данном виде регуляторов силовой элемент заменяется элементом пружинного действия.


И, наконец, еще одним типом регуляторов давления газа, становится такой тип регуляторов, которые называются изодромные регуляторы. Данные регуляторы являются устройствами, обратная связь которых имеет упругий характер. Наибольшей популярностью в промышленных целях на сегодняшний день пользуются регуляторы, которые имеют пневматический принцип работы.



Они обладают высокой степенью производительности, не имеют практически никаких недостатков в работе. К тому же данный вид регуляторов давления газа относится к самым безопасным в использовании. Поскольку при работе с данным типом регуляторов практически отсутствует вероятность возгорания и взрыва. Широкое применение такого вида регуляторов происходит на газовых станциях распределительного характера.

Регулятор давления газа РЕД-6 | Газовое оборудование РЕД

1Регулятор давления газа
2Максимальное рабочее давление на входе, (Ре max)
— для регулятора версии Н
— для регулятора версии С3 и С4
МПа0,6
1,6
3Максимальное допустимое давление на корпусе регулятора, PSМПа2,4
4Диапазон входного давления, bpe
— для регулятора версии Н
— для регулятора версии С3***
— для регулятора версии С4***
МПа0,005-0,6
0,06-1,6
0,125-1,6
5Диапазон настройки выходного давления, Wa *:
— для регулятора версии Н
— для регулятора версии С3
— для регулятора версии С4
кПа2,0-50,0*
50,0-100,0*
100,0-300,0*
6Максимальная пропускная способность, Qmaxнм321000
7Класс точности регулирования, АС%± 10
8Класс давления полного закрытия, SG%+ 20
9Предохранительное устройство (ПЗК)
10Максимальное рабочее давление на входеМПа0,5
11Диапазон настройки давления срабатывания предохранительного запорного клапана*кПапо понижению выходного давления,
SSD Pu min
0,8-60*

по превышению выходного давления,
SSD Pu max
3,0-500*

12Класс точности срабатывания, AG%± 5
13Время срабатывания, taс≤1
14Общие данные
15Класс герметичности рабочего и предохранительного запорного клапана (ПЗК)класс «А» ГОСТ 9544-2015
16Масса, не болеекгсм. приложение Б
17Способ присоединения к трубопроводуфланцевый по ГОСТ 33259-2015
18Номинальный диаметр входа и выхода регуляторамм
регулятор давления газа «РЕД-6-25х65»ммDN25х65
регулятор давления газа «РЕД-6-50»ммDN50
регулятор давления газа «РЕД-6-80х150»ммDN80х150
регулятор давления газа «РЕД-6-100»ммDN100
регулятор давления газа «РЕД-6-150»ммDN150
19Строительная длинаммсм. приложение Б
20Температура рабочей среды, TS°Сот -20°С до + 60°С
21Температура окружающей среды°Сот -40°С до + 60°С
22Средний срок службы до списаниялет40

Какие бывают регуляторы давления газа и зачем они нужны

29 Дек 2019, 23:29

Регулятором называют действующее автономное устройство, автоматически отвечающее за уменьшение или увеличение (регулировку) расхода газа.

Этот механизм незаменим не только на промышленных предприятиях, но и в быту.

Автомобилисты, кто пользуется газовыми балонами, вместо бензина, также знакомы с данным устройством. Сжиженный газ в данных системах предварительно направляется в редуктор пропан-бутановой смеси, после чего поступает в карбюратор или инжектор.

Все регуляторы по своим конструктивным особенностям состоят из основных элементов: мембранный клапан(регулятор), управляющий спец механизм и приспособление, измеряющее изменения давления.

Существует несколько основных параметров современных регуляторов давления газа.

Способ управления

  1. Прямое действие
  2. Непрямое/автоматическое действие (использует внешнюю дополнительную энергию: воду, электрический ток или сжатый воздух)

Мембранное давление

  1. Статическую группу создает пружина, которая и давит на мембрану. Этот тип работает путем введения жесткой связи обратного действия.
  2. Астатический тип использует давление с помощью специального груза. Регуляторы такого вида лучше использовать там, где есть самостоятельное выравнивание, например газовые сети с низким давлением в большой емкости.
  3. Изодромное давление происходит при помощи используемого потока газа. В настоящее время самыми популярными регуляторами в промышленных производствах являются устройства с пневматическим принципом работы, они практически не имеют недостатков. Высокая производительность и наивысшая степень безопасности в использовании (минимальная вероятность взрыва или возгорания) — поистине важная заслуга данных регуляторов.

Способ поддержки давления

  1. При поддержке «до себя» происходит автоматизированное регулирование давления до места нахождения в трубопроводе.
  2. Поддержка «после себя» отвечает за регулировку давления трубных отрезков, которые располагаются после данных устройств.

По типам клапана существует разграничение

  1. Односедельный
  2. Двухседельный
  3. С мягкими/жесткими седлами

Тип регулятора

  1. Промышленный тип имеют приборы для нагрева воды или любые другие (с потреблением газа)
  2. Бытовой (с низким газа-давлением и малой пропускной силой)

Так же существуют комбинированные регуляторы. Российский рынок продаж изготавливает эти регуляторы давления газа под названиями: РДНК- 400, РДГД-20, РДСК-50, РГД-80. Это говорит о наличие сбросного и запорного клапана, который находится в самом корпусе регулятора.

Регуляторы давления газа

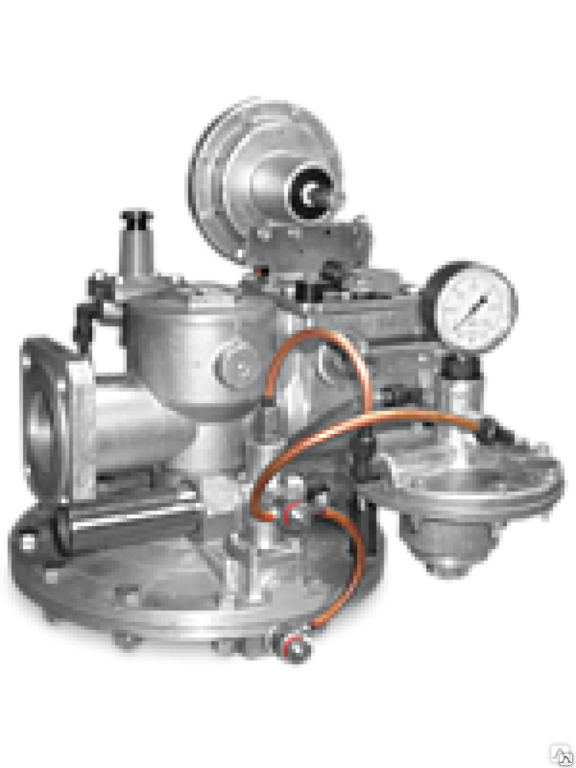

Регулятор давления универсальный Казанцева типа РДУК предназначен для снижения давления газа и автоматического поддержания заданного давления на выходе и установки в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ). Регулятор обеспечивает снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Регулятор давления универсальный Казанцева типа РДУК-2-50 предназначен для снижения давления газа и автоматического поддержания заданного давления на выходе и установки в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ).

Регулятор обеспечивает снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Регулятор давления универсальный Казанцева типа РДУК-2-100 предназначен для снижения давления газа и автоматического поддержания заданного давления на выходе и установки в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ). Регулятор обеспечивает снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Регулятор давления универсальный Казанцева типа РДУК-2-200 предназначен для снижения давления газа и автоматического поддержания заданного давления на выходе и установки в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ). Регулятор обеспечивает снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Регулятор давления газа РДБК-1-25 предназначен для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДБК-1-50 предназначен для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДБК-1-100 предназначен для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа комбинированный РДНК предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.

Регулятор давления газа комбинированный РДСК предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.

Регулятор давления газа РДГД-20М предназначен для систем газоснабжения бытовых и промышленных потребителей. Регулятор обеспечивает редуцирование высокого и среднего давления на низкое, автоматическое поддержание выходного давления на заданном уровне, автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регулятор давления газа РД-32М предназначен для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах при изменении входного давления и расхода газа на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).

Регулятор давления газа универсальный РДУ-32 / Ж предназначен для редуцирования давления паровой фазы сжиженного газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении входного давления ниже определенной величины.

Регулятор давления газа универсальный РДУ-32 / С предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении или понижении выходного давления сверх установленного предела.

Регулятор давления газа РД-16-50 предназначен для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регулятор давления газа прямоточный РДП-50 с условным проходом Ду50 мм, предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне не зависимо от изменений расхода и входного давления.

Регулятор давления газа прямоточный РДП-100 с условным проходом Ду100 мм, предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне не зависимо от изменений расхода и входного давления.

Регулятор давления газа РДГ-25 предназначен для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДГ-50 предназначен для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДГ-80 предназначен для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДГ-150 предназначен для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регулятор давления газа РДГ-150/200 предназначен для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

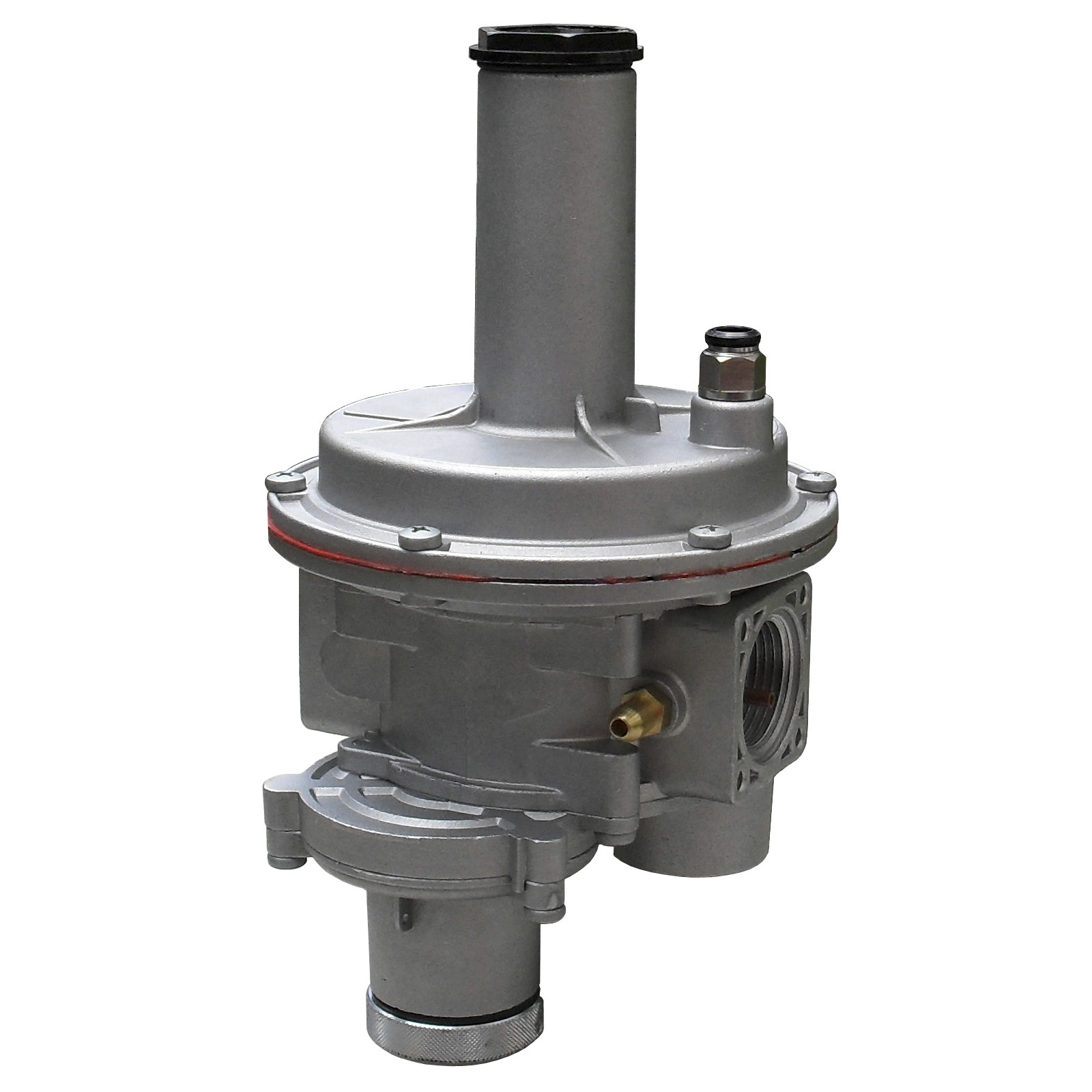

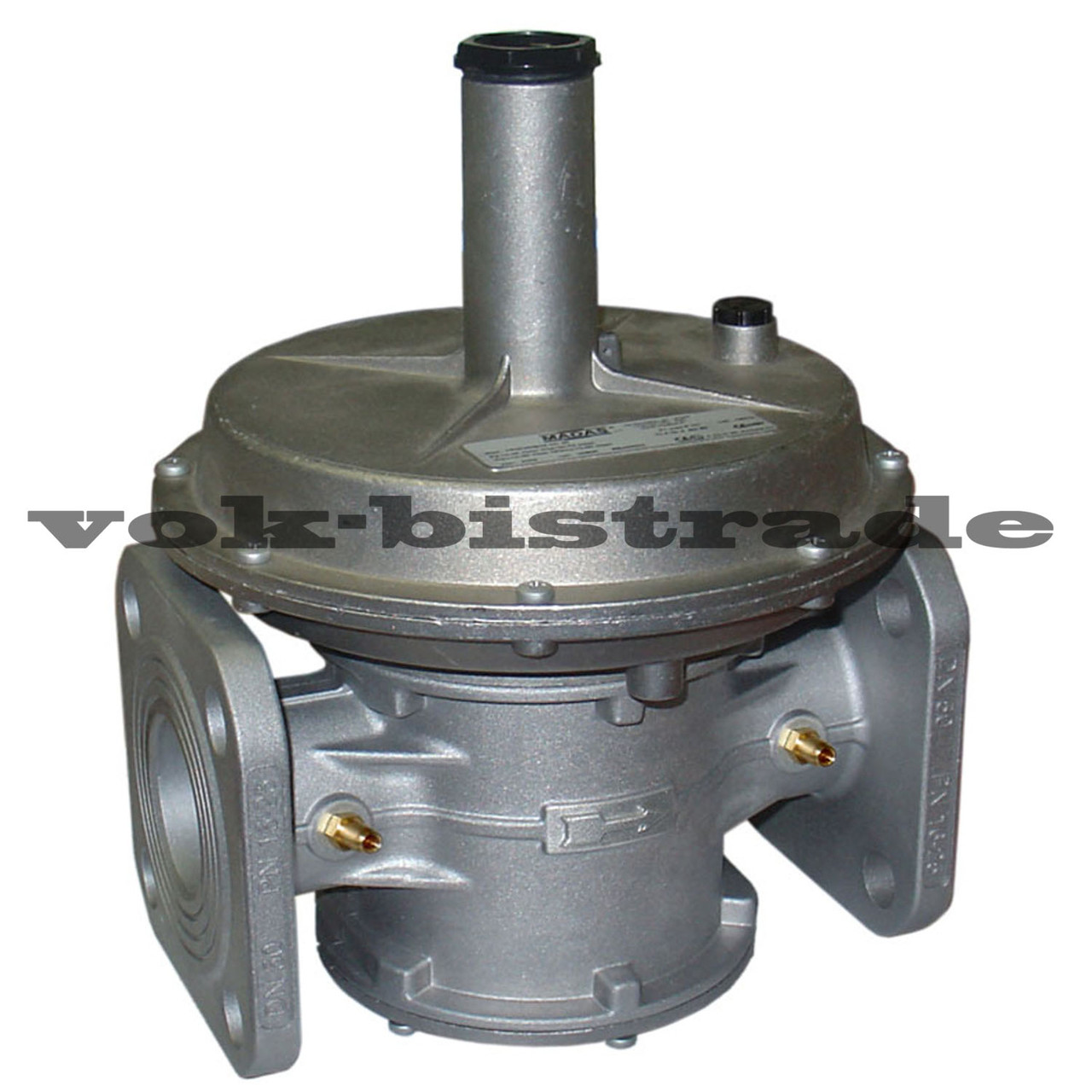

Регулятор давления газа RG/2MB

Представляем качественные итальянские регуляторы давления в газовых конструкциях разного назначения. Изделие способно полностью обезопасить вас от не рекомендуемого  давления в трубах. Действие редукторов –  прямое, затвор – комбинированный.

В комплектацию входят ключи для настройки.

Если показатели превышают заданные на участке за местом установки изделия (или же они недостаточные), обеспечивается отключение газа.

При серьезном росте показателей, оборудование стравит излишки, так что нужно иметь систему отвода газа на этот случай.

Соответствие:
Сертификат Соответствия ГОСТ Р № C-IT.МГ03.B.00093
Разрешение Ростехнадзора № РРС 00-30821

Технические данные:

Виды используемых газов природный газ по ГОСТ 5542-87
Резьбовые соединения Rp DN 32 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16 DN 32 ÷ DN 100 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,6 МПа
Время закрытия ПЗК < 1 сек.
Точность регулирования исходящего давления ±5%
Коэффициент прочности f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7. 2.
Средний срок службы 40 лет
Подсоединение сбросного патрубка, дюймы G 3/4’’
Материал сплав алюминия

DN          Расход, max     Настройка         Настройка ПЗК  Настройка ПЗК      Настройка       Код               Цена, eur

                                           давления       по превышению по понижению            сброса

32

1500

1,0 ÷ 2,2

1,2

— 3,0

0,7 — 2,0

1,1

— 6,2

RB05Z32 110

485,00



1500

1,5 ÷ 3,3

1,2

— 5,0

0,7 — 2,0

1,7

— 7,3

RB05Z32 120

485,00



1500

3,2 ÷ 6,0

3,0

— 12,0

1,0 — 3,0

3,6 — 10,0

RB05Z32 130

485,00



1500

5,0 ÷ 9,5

6,0

— 14,0

1,0 — 3,0

5,7 — 17,5

RB05Z32 140

485,00



1500

8,5

÷ 18,0

10,0

— 26,0

3,5 — 11,0

9,8 — 26,0

RB05Z32 150

485,00



1500

15,0

÷ 35,0*

18,5

— 55,0

5,0 — 11,0

17,5

— 47,0

RB05Z32 160

588,00



1500

30,0

÷ 50,0*

37,0

— 100,0

5,0 — 11,0

34,5

— 62,0

RB05Z32 170

704,00



1500

50,0 ÷ 80,0**

37,0

— 100,0

5,0 — 11,0

55,0

— 92,0

RB05Z32 180

704,00

40

1500

1,0 ÷ 2,2

1,2

— 3,0

0,7 — 2,0

1,1

— 6,2

RB06Z32 110

485,00



1500

1,5 ÷ 3,3

1,2

— 5,0

0,7 — 2,0

1,7

— 7,3

RB06Z32 120

485,00



1500

3,2 ÷ 6,0

3,0

— 12,0

1,0 — 3,0

3,6 — 10,0

RB06Z32 130

485,00



1500

5,0 ÷ 9,5

6,0

— 14,0

1,0 — 3,0

5,7 — 17,5

RB06Z32 140

485,00



1500

8,5

÷ 18,0

10,0

— 26,0

3,5 — 11,0

9,8 — 26,0

RB06Z32 150

485,00



1500

15,0

÷ 35,0*

18,5

— 55,0

5,0 — 11,0

17,5

— 47,0

RB06Z32 160

588,00



1500

30,0

÷ 50,0*

37,0

— 100,0

5,0 — 11,0

34,5

— 62,0

RB06Z32 170

704,00



1500

50,0 ÷ 80,0**

37,0

— 100,0

5,0 — 11,0

55,0

— 92,0

RB06Z32 180

704,00

50

1500

1,0 ÷ 2,2

1,2

— 3,0

0,7 — 2,0

1,1

— 6,2

RB07Z32 110

485,00



1500

1,5 ÷ 3,3

1,2

— 5,0

0,7 — 2,0

1,7

— 7,3

RB07Z32 120

485,00



1500

3,2 ÷ 6,0

3,0

— 12,0

1,0 — 3,0

3,6 — 10,0

RB07Z32 130

485,00



1500

5,0 ÷ 9,5

6,0

— 14,0

1,0 — 3,0

5,7 — 17,5

RB07Z32 140

485,00



1500

8,5

÷ 18,0

10,0

— 26,0

3,5 — 11,0

9,8 — 26,0

RB07Z32 150

485,00



1500

15,0

÷ 35,0*

18,5

— 55,0

5,0 — 11,0

17,5

— 47,0

RB07Z32 160

588,00



1500

30,0

÷ 50,0*

37,0

— 100,0

5,0 — 11,0

34,5

— 62,0

RB07Z32 170

704,00



1500

50,0 ÷ 80,0**

37,0

— 100,0

5,0 — 11,0

55,0

— 92,0

RB07Z32 180

704,00





Замена рабочей мембраны пружины Р1 пружины ПСК (DN32-DN50) разборка

Замена рабочей мембраны пружины Р1 пружины ПСК (DN32-DN50) сборка

Замена мембраны ПЗК (DN32-DN50) разборка

Замена пружин ПЗК (DN32-DN50) сборка





ООО «Завод «Нефтегазоборудование» — Регуляторы давления газа прямоточной конструкции РДП

Назначение

Регуляторы давления газа РДП предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают редуцирование и поддержание заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.


Технические характеристики

Соcтав

Регулятор состоит из следующих основных узлов: исполнительного механизма, стабилизатора, пилота (Регулятора управления) и соединительных трубопроводов. У Регулятора с высоким выходным давлением стабилизатор
отсутствует.

Условия эксплуатации

Регуляторы эксплуатируются в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от — 40 до + 60°С. Температура газа от — 40 до + 70°С.

Гарантия — 3 года.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА Значение для исполнения
РДП-25 РДП-50 РДП-100 РДП-200
1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI
1,6 (16)
Class 150
2. Номинальный диаметр
DN
NPS
25
1’’
50
2’’
100
4’’
200
8’’
3. Диапазон входных давлений, МПа: 0,05-1,2
4. Диапазон выходных давлений, МПа: 0,002-0,6
5. Коэффициент условной пропускной способности,
Kv
12,5 30 120 400
6. Стабильность поддержания выходного давления, %, не более ± 5%
7. Соединение с газопроводом по ГОСТ 33259-2015
8. Габаритные размеры, мм (“), не более
длина
ширина
высота
271
458
471
285
450
535
388
530
615
450
635
795
9. Масса, кг, не более 16 25 65 100

Что такое регулятор давления газа?

Регулятор давления газа — это регулирующее устройство, поддерживает заданное давление в системе, перекрывая поток газа или жидкость, когда она достигает установленного давления. Регуляторы давления бывают нескольких типов. и конфигурации, и они обеспечивают управление в различных приложениях в масле и газопереработка. Все регуляторы давления делятся на две основные категории; с прямым или пилотным управлением.

Какие Различия в регуляторе с прямым и пилотным управлением?

Регулятор прямого действия, также называемый самоуправляемый регулятор, самый простой тип регулятора.На регулятор прямого действия, регулировка производится на самом регуляторе а не на подключенном пилоте. Основные компоненты, составляющие Регуляторы прямого действия представляют собой плунжер и седло, диафрагму и пружину. Эти регуляторы непосредственно реагируют на изменения давления на выходе, и расход регулируется до уставки давления. Давление ниже по потоку противодействует силе пружина, определяющая положение заглушки. Положение вилки в регулятор прямого действия немедленно реагирует на любые изменения в розетке давление.

Регулятор с пилотным управлением или регулирующий клапан имеет аналогичная конструкция и те же компоненты, что и у регулятора прямого действия, с добавление прикрепленного пилота. Пилотный регулятор более чутко реагирует на изменение условий. Другое отличие в Конструкция регулятора с пилотным управлением представляет собой внешнюю измерительную линию. Это чувство линия подключается к трубопроводу дальше по потоку, что позволяет более точно чтение выходного давления. В целом пилот позволяет регулятору обеспечивают более эффективный контроль давления.Пилотные регуляторы бывают предпочтительно в приложениях с высокой скоростью потока.

Что такое регулятор обратного давления?

Регуляторы обратного давления представляют собой интегрированный регулятор клапан, что означает, что корпус клапана и пилот составляют одно целое. В Назначение регулятора противодавления — контролировать и поддерживать давление на входе путем регулировки уставки до желаемого максимального давления на входе. Однажды это достигнута ранее определенная уставка, затем давление сбрасывается вниз по течению.

Противодавление регуляторы работают с помощью болтового механизма, который регулирует натяжение весна. Поток приводит в действие чувствительную диафрагму для приложения давления к пружина, которая позиционирует пилотную заглушку, позволяя входящему газу толкать диафрагма вниз. Поток под поршнем одновременно толкает плунжер вверх, удерживая клапан в закрытом положении до тех пор, пока давление не превысит уставка. Как только это происходит, клапан открывается и позволяет газу выйти. от верхней части диафрагмы.Как только противодавление на стороне впуска снизится. уменьшается, клапан возвращается в нормальное закрытое положение.

Нефтегазовые компании используют регуляторы обратного давления для поддерживать давление на производственное оборудование, такое как сепараторы, устройства для очистки нагревателей, нокауты в свободной воде. Они также используются для продажи газовых линий, факельных линий и любое другое применение, где необходимо сдерживание давления.

Регуляторы обратного давления также называют клапаны обратного давления, клапаны поддержания давления или регуляторы давления.Они работают аналогично предохранительному клапану (также известному как откидной, PSV или Предохранительный клапан давления), поскольку оба контролируют давление перед клапаном. В разница между регулятором противодавления и предохранительным клапаном заключается в том, что регулятор поддерживает постоянный контроль потока, в то время как сброс давления клапаны служат в качестве предохранительного устройства, которое открывается только в том случае, если давление достигает предопределенная уставка.

Что такое регулятор понижения давления?

Редукционный регулятор давления работает в отличие от регулятора обратного давления в том, что он контролирует и контролирует давление после клапана.Назначение редукционного регулятора давления заключается в снижении входного давления до желаемого выходного давления.

Так же как спинка регулятор давления, редукционные регуляторы работают с помощью болтового механизма, который регулирует натяжение пружины. Поток вызывает срабатывание чувствительной диафрагмы. приложите давление к пружине, которая позиционирует пилотную заглушку, чтобы позволить входному потоку газ течет под диафрагмой. Поток под поршнем одновременно подталкивая плунжер вверх, удерживая клапан в открытом положении пока давление не превысит заданное значение.Как только это происходит, клапан закрывается. и заставляет газ выходить из-под моторного клапана. Как только давление при снижении ниже уставки клапан возвращается в нормальное открытое положение.

Добычи нефти и газа используют понижение давления Регуляторы в таких приложениях, как контроллеры всасывания на природном газе компрессорные или рециркуляционные клапаны на компрессорах природного газа. Они также используется на счетчиках газа или для подачи топлива или приборного газа на производстве оборудование и любое другое применение, требующее снижения давления до регулировать вниз по течению.

Редукционные регуляторы давления также упоминаются в качестве клапана регулирования давления или клапана редуктора давления. При ссылке на регулятор высокого или низкого давления, многие используют фразу «Большой Джо Regulator »или« Little Joe Regulator »соответственно, чтобы уточнить, какой тип Редукционный регулятор давления это то, что им нужно.

Кто такие Большой Джо и Маленький Джо Регуляторы?

Первоначально термины «Большой Джо» и «Маленький Джо» ссылались на конкретную линейку редукторов давления Fisher®, но с тех пор превратилась в общую терминологию, используемую в отрасли для описания регулятор высокого давления (Big Joe) или регулятор низкого давления (Little Joe).

Регуляторы Big Joe и регуляторы Little Joe являются регуляторами прямого действия с пружиной, понижающими давление. Большой регулятор Джо справляется с давлением на выходе до 500 фунтов на квадратный дюйм, в то время как маленький регулятор Джо обрабатывает выходное давление до 150 фунтов на кв. дюйм.

Какие факторы следует учитывать При выборе регулятора?

Как и большинство деталей для обработки газа оборудование, при выборе лучшего регулятор для вашей работы.Некоторые из этих факторов — ваше давление на входе, желаемое давление на выходе, диапазон температур и тип жидкости.

  • Давление -Ваше давление на входе (давление на входе) и давление на выходе (давление на выходе) важно учитывать при выборе ваш регулятор. Давление на выходе поможет вам определить ваши требования для пружин, номинального давления корпуса, номинального значения на выходе корпуса, номинального диаметра диафрагмы и размер, и размер самого регулятора.Давление на входе определяет ваше требования к номинальному давлению на входе в корпус, номинальному давлению на диафрагме и размер и размер регулятора. В зависимости от вашего давления дифференциал, или разница между вашим давлением на входе и желаемым выходом давление, может потребоваться как регулятор высокого давления, так и регулятор низкого давления, чтобы получить падение давления, необходимое для достижения желаемого давления на выходе. Этот может быть достигнута за счет использования как низкого, так и высокого давления, одноступенчатого регулятор или с помощью одного двухступенчатого регулятора.
  • Температура- Хотя это не так важно, как ваш диапазон давления, температурный диапазон вашего приложения может сыграть решающую роль в выборе наилучшего вариант регулятора для вашей работы. Например, более высокая температура может требуют, чтобы вы выбрали регулятор из нержавеющей стали. До тебя приобретите регулятор, обязательно ознакомьтесь с техническим паспортом или спецификацию, чтобы убедиться, что выбранный вами регулятор совместим с температурный диапазон вашего приложения.
  • Тип жидкости : Наконец, жидкость следует учитывать при выбор регулятора. Независимо от того, является ли ваше приложение жидким, газовым или паровым, влияет на формулу для правильного выбора размера вашего регулятора. Также важно помните о химическом составе технологической жидкости, чтобы убедиться, что материалы подходят для работы с жидкостью. Материалы диафрагмы и седла должны быть выберите, чтобы быть совместимым с технологической средой, протекающей через регулятор. Обязательно ознакомьтесь с техническими данными, чтобы убедиться, что регулятор подойдет для вашего конкретного типа жидкости.

Другие варианты, которые вы захотите оценить находятся; размер линии, совместимость материалов, материал отделки, размер отверстия, соединение тип, скорость хода, возможность отключения и хотите ли вы с прямым или пилотным управлением.

Какие регуляторы давления доступны на Croft Поставка?

Croft Supply имеет следующие регуляторы давления доступны для покупки.

Не видите то, что ищете? Пожалуйста, свяжитесь с нами и дайте нам знать. Мы сделаем все возможное, чтобы получить регулятор, отвечающий вашим потребностям.


Хотите увидеть все детали, которые предлагает Croftsupply.com? Щелкните здесь .


Хотите приобрести бывшее в употреблении или лишнее оборудование? Щелкните здесь для SurplusEnergyEquipment. com


Хотите арендовать или приобрести новое или повторно сертифицированное технологическое оборудование? Щелкните здесь для Croft Production Systems.

Основы регуляторов давления

Вы можете найти доступные регуляторы давления Beswick в нашем онлайн-каталоге: Нажмите здесь, чтобы увидеть регуляторы давления

Регуляторы давления

используются во многих бытовых и промышленных применениях. Например, регуляторы давления используются в газовых грилях для регулирования пропана, в домашних отопительных печах для регулирования природного газа, в медицинском и стоматологическом оборудовании для регулирования подачи кислорода и анестезиологических газов, в системах пневматической автоматизации для регулирования сжатого воздуха, в двигателях для регулирования подачи топлива и в топливных элементах для регулирования водорода.Как видно из этого частичного списка, регуляторы имеют множество применений, но в каждом из них регулятор давления выполняет одну и ту же функцию. Регуляторы давления снижают давление на входе (или на входе) до более низкого давления на выходе и работают для поддержания этого давления на выходе, несмотря на колебания давления на входе. Снижение давления на входе до более низкого давления на выходе — ключевая характеристика регуляторов давления.

При выборе регулятора давления необходимо учитывать множество факторов.Важные соображения включают: диапазоны рабочего давления для входа и выхода, требования к потоку, жидкость (газ, жидкость, токсичность или воспламеняемость?), Ожидаемый диапазон рабочих температур, выбор материалов для компонентов регулятора, включая уплотнения, а также в качестве ограничений по размеру и весу.

Материалы, используемые в регуляторах давления

Доступен широкий спектр материалов для работы с различными жидкостями и рабочими средами. Обычные материалы компонентов регулятора включают латунь, пластик и алюминий.Также доступны различные марки нержавеющей стали (например, 303, 304 и 316). Пружины, используемые внутри регулятора, обычно изготавливаются из музыкальной проволоки (углеродистой стали) или нержавеющей стали.

Латунь подходит для большинства обычных применений и обычно экономична. Когда речь идет о весе, часто указывается алюминий. Пластик рассматривается, когда в первую очередь важна низкая стоимость или требуется одноразовый предмет. Нержавеющие стали часто выбирают для использования с агрессивными жидкостями, использования в агрессивных средах, когда важна чистота жидкости или когда рабочие температуры будут высокими.

Не менее важна совместимость материала уплотнения с жидкостью и с диапазоном рабочих температур. Буна-н — типичный уплотнительный материал. Некоторые производители предлагают дополнительные уплотнения, в том числе: фторуглерод, EPDM, силикон и перфторэластомер.

Используемая жидкость (газ, жидкость, токсичная или легковоспламеняющаяся)

Прежде чем выбирать лучшие материалы для вашего применения, следует учитывать химические свойства жидкости. Каждая жидкость будет иметь свои уникальные характеристики, поэтому необходимо тщательно выбирать материалы корпуса и уплотнения, которые будут контактировать с жидкостью.Части регулятора, контактирующие с жидкостью, известны как «смачиваемые» компоненты.

Также важно определить, является ли жидкость легковоспламеняющейся, токсичной, взрывоопасной или опасной по своей природе. Регулятор без сброса давления предпочтителен для использования с опасными, взрывоопасными или дорогостоящими газами, потому что конструкция не сбрасывает избыточное давление на выходе в атмосферу. В отличие от регулятора без сброса давления, регулятор сброса (также известный как саморазгрузочный) предназначен для сброса избыточного давления на выходе в атмосферу.Обычно для этой цели сбоку корпуса регулятора имеется вентиляционное отверстие. В некоторых специальных конструкциях вентиляционное отверстие может иметь резьбу, и любое избыточное давление может быть сброшено из корпуса регулятора через трубки и выпущено в безопасной зоне. Если выбран этот тип конструкции, излишки жидкости должны удаляться соответствующим образом и в соответствии со всеми правилами техники безопасности.

Температура

Материалы, выбранные для регулятора давления, не только должны быть совместимы с жидкостью, но также должны работать должным образом при ожидаемой рабочей температуре.Основная проблема заключается в том, будет ли выбранный эластомер правильно функционировать в ожидаемом диапазоне температур. Кроме того, рабочая температура может влиять на пропускную способность и / или жесткость пружины в экстремальных условиях эксплуатации.

Рабочее давление

Давление на входе и выходе — важные факторы, которые следует учитывать перед выбором лучшего регулятора. Необходимо ответить на следующие важные вопросы: каков диапазон колебаний давления на входе? Какое необходимое давление на выходе? Какое допустимое отклонение давления на выходе?

Требования к потоку

Какая максимальная скорость потока требуется приложению? Насколько различается скорость потока? Требования к переносу также являются важным фактором.

Размер и вес

Во многих высокотехнологичных приложениях пространство ограничено, и вес является важным фактором. Некоторые производители специализируются на миниатюрных компонентах, и с ними следует консультироваться. Выбор материала, особенно компонентов корпуса регулятора, повлияет на вес. Также внимательно изучите размеры порта (резьбы), стили регулировки и варианты монтажа, так как они будут влиять на размер и вес.

Регуляторы давления в работе

Регулятор давления состоит из трех функциональных элементов

  1. ) Элемент понижения или ограничения давления.Часто это подпружиненный тарельчатый клапан.
  2. ) Чувствительный элемент. Обычно это диафрагма или поршень.
  3. ) Элемент опорной силы. Чаще всего весна.

Во время работы опорная сила, создаваемая пружиной, открывает клапан. Открытие клапана создает давление на чувствительный элемент, который, в свою очередь, закрывает клапан до тех пор, пока он не откроется ровно настолько, чтобы поддерживать установленное давление. Упрощенная схема «Схема регулятора давления» иллюстрирует это устройство баланса сил.(см. ниже)

(1) Элемент понижения давления (тарельчатый клапан)

Чаще всего в регуляторах в качестве ограничительного элемента используется подпружиненный «тарельчатый» клапан. Тарельчатый клапан включает эластомерное уплотнение или, в некоторых конструкциях высокого давления, термопластическое уплотнение, которое выполнено с возможностью уплотнения на седле клапана. Когда сила пружины отодвигает уплотнение от седла клапана, жидкость может течь от входа регулятора к выходу. Когда давление на выходе увеличивается, сила, создаваемая чувствительным элементом, сопротивляется силе пружины, и клапан закрывается.Эти две силы достигают точки баланса в уставке регулятора давления. Когда давление на выходе падает ниже заданного значения, пружина отталкивает тарелку от седла клапана, и дополнительная жидкость может течь от входа к выходу до тех пор, пока не будет восстановлен баланс сил.

(2) Чувствительный элемент (поршень или диафрагма)

Конструкции поршневого типа часто используются, когда требуется более высокое давление на выходе, когда требуется повышенная прочность или когда давление на выходе не должно поддерживаться в жестких пределах.Конструкция поршня имеет тенденцию быть медленной по сравнению с конструкцией диафрагмы из-за трения между уплотнением поршня и корпусом регулятора.

При низком давлении или когда требуется высокая точность, предпочтительнее использовать мембранный тип. В мембранных регуляторах используется тонкий дискообразный элемент, который используется для определения изменений давления. Обычно они изготавливаются из эластомера, однако в особых случаях используется тонкий извилистый металл. Мембраны существенно снижают трение, присущее поршневым конструкциям.Кроме того, для регулятора конкретного размера часто можно обеспечить большую зону чувствительности с помощью конструкции диафрагмы, чем это было бы возможно, если бы использовалась конструкция поршневого типа.

(3) Опорный силовой элемент (пружина)

Эталонным силовым элементом обычно является механическая пружина. Эта пружина воздействует на чувствительный элемент и открывает клапан. Большинство регуляторов имеют регулировку, которая позволяет пользователю регулировать заданное значение давления на выходе, изменяя силу, прилагаемую эталонной пружиной.

Точность и емкость регулятора

Точность регулятора давления определяется графиком зависимости давления на выходе от расхода. Полученный график показывает падение давления на выходе при увеличении расхода. Это явление известно как спад. Точность регулятора давления определяется как степень наклона устройства в диапазоне потоков; чем меньше спад, тем выше точность. Кривые зависимости давления от расхода, представленные на графике «Карта работы регулятора давления прямого действия», указывают на полезную регулирующую способность регулятора.При выборе регулятора инженеры должны изучить кривые зависимости давления от расхода, чтобы убедиться, что регулятор может соответствовать требованиям к рабочим характеристикам, необходимым для предлагаемого применения.

Определение падения

Термин «спад» используется для описания падения давления на выходе ниже исходного заданного значения при увеличении потока. Падение также может быть вызвано значительными изменениями давления на входе (от значения, когда был установлен выход регулятора). Когда давление на входе возрастает по сравнению с исходной настройкой, давление на выходе падает.И наоборот, когда давление на входе падает, давление на выходе растет. Как видно на графике «Карта работы регулятора давления прямого действия», этот эффект важен для пользователя, поскольку он показывает полезную регулирующую способность регулятора.

Размер отверстия

Увеличение отверстия клапана может увеличить пропускную способность регулятора. Это может быть полезно, если в вашей конструкции предусмотрен регулятор большего размера, однако будьте осторожны, чтобы не переусердствовать. Регулятор с клапаном увеличенного размера для условий предполагаемого применения приведет к большей чувствительности к колебаниям входного давления и может вызвать чрезмерное падение давления.

Давление блокировки

«Давление блокировки» — это давление выше заданного значения, необходимое для полного закрытия регулирующего клапана и обеспечения отсутствия потока.

Гистерезис

Гистерезис может возникать в механических системах, таких как регуляторы давления, из-за сил трения, вызванных пружинами и уплотнениями. Взгляните на график, и вы заметите, для данного расхода, что выходное давление будет выше при уменьшении расхода, чем при увеличении расхода.

Одноступенчатый регулятор

Одноступенчатые регуляторы — отличный выбор для относительно небольшого снижения давления. Например, воздушные компрессоры, используемые на большинстве заводов, создают максимальное давление в диапазоне от 100 до 150 фунтов на квадратный дюйм. Это давление подается через завод, но часто снижается с помощью одноступенчатого регулятора до более низкого давления (10 фунтов на квадратный дюйм, 50 фунтов на квадратный дюйм, 80 фунтов на квадратный дюйм и т. Д.) Для работы автоматизированного оборудования, испытательных стендов, станков, оборудования для проверки герметичности, линейных приводов, и другие устройства.Одноступенчатые регуляторы давления обычно не работают при больших колебаниях входного давления и / или расхода.

Двухступенчатый (двухступенчатый) регулятор

Двухступенчатый регулятор давления идеально подходит для приложений с большими колебаниями расхода, значительными колебаниями давления на входе или снижением давления на входе, например, с газом, подаваемым из небольшого резервуара для хранения или газового баллона.

Для большинства одноступенчатых регуляторов, за исключением тех, которые используют конструкцию с компенсацией давления, большое падение давления на входе вызовет небольшое увеличение давления на выходе.Это происходит из-за того, что силы, действующие на клапан, изменяются из-за большого падения давления с момента первоначальной настройки давления на выходе. В двухступенчатой ​​конструкции вторая ступень не будет подвергаться этим большим изменениям входного давления, а будет только небольшое изменение по сравнению с выходом первой ступени. Такое расположение обеспечивает стабильное давление на выходе из второй ступени, несмотря на значительные изменения давления, подаваемого на первую ступень.

Трехступенчатый регулятор

Трехступенчатый регулятор обеспечивает стабильное выходное давление, аналогичное двухступенчатому регулятору, но с дополнительной способностью выдерживать значительно более высокое максимальное входное давление.Например, трехступенчатый регулятор серии Beswick PRD3HP рассчитан на работу с давлением на входе до 3000 фунтов на квадратный дюйм и обеспечивает стабильное давление на выходе (в диапазоне от 0 до 30 фунтов на квадратный дюйм), несмотря на изменения давления подачи. Небольшой и легкий регулятор давления, который может поддерживать стабильно низкое выходное давление, несмотря на давление на входе, которое со временем будет уменьшаться из-за высокого давления, является критическим компонентом во многих конструкциях. Примеры включают портативные аналитические инструменты, водородные топливные элементы, беспилотные летательные аппараты и медицинские устройства, работающие на газе под высоким давлением, подаваемом из газового баллона или баллона для хранения.

Теперь, когда вы выбрали регулятор, который лучше всего подходит для вашего применения, важно правильно установить и отрегулировать регулятор, чтобы обеспечить его правильную работу.

Большинство производителей рекомендуют установку фильтра перед регулятором (некоторые регуляторы имеют встроенный фильтр) для предотвращения загрязнения седла клапана грязью и твердыми частицами. Работа регулятора без фильтра может привести к утечке в выпускной канал, если седло клапана загрязнено грязью или инородным материалом.Регулируемые газы не должны содержать масел, смазок и других загрязнителей, которые могут загрязнить или повредить компоненты клапана или повредить уплотнения регулятора. Многие пользователи не знают, что газы, подаваемые в баллонах и небольших газовых баллончиках, могут содержать следы масел, оставшихся в процессе производства. Присутствие масла в газе часто не очевидно для пользователя, поэтому эту тему следует обсудить с поставщиком газа, прежде чем выбирать материалы уплотнения для регулятора. Кроме того, газы не должны содержать чрезмерной влажности.В приложениях с высоким расходом может произойти обледенение регулятора при наличии влаги.

Если регулятор давления будет использоваться с кислородом, имейте в виду, что этот кислород требует специальных знаний для безопасного проектирования системы. Необходимо указать смазочные материалы, совместимые с кислородом, и обычно требуется дополнительная очистка для удаления следов смазочно-охлаждающих масел на нефтяной основе. Обязательно сообщите поставщику регулятора о том, что вы планируете использовать регулятор в кислородной системе.

Не подключайте регуляторы к источнику питания с максимальным давлением, превышающим номинальное давление на входе регулятора.Регуляторы давления не предназначены для использования в качестве запорных устройств. Когда регулятор не используется, давление питания должно быть отключено.

Установка

STEP 1
Начните с подключения источника давления к впускному отверстию и линии регулируемого давления к выпускному отверстию. Если порты не отмечены, обратитесь к производителю, чтобы избежать неправильного подключения. В некоторых конструкциях внутренние компоненты могут быть повреждены, если давление питания по ошибке подается на выпускное отверстие.

STEP 2
Перед включением давления подачи в регулятор, отвинтите ручку управления регулировкой, чтобы ограничить поток через регулятор. Постепенно увеличивайте давление питания, чтобы не «сотрясать» регулятор внезапным выбросом жидкости под давлением. ПРИМЕЧАНИЕ. Избегайте полностью закручивать регулировочный винт в регулятор, поскольку в некоторых конструкциях регуляторов полное давление подачи будет подаваться к выходному отверстию.

STEP 3
Установите регулятор давления на желаемое давление на выходе.Если регулятор работает без сброса давления, будет легче отрегулировать давление на выходе, если жидкость течет, а не «тупиковый» (нет потока). Если измеренное давление на выходе превышает желаемое давление на выходе, выпустите жидкость со стороны выхода регулятора и уменьшите давление на выходе, повернув ручку регулировки. Никогда не выпускайте жидкость, ослабляя фитинги, так как это может привести к травме.

При использовании регулятора разгрузочного типа избыточное давление будет автоматически сбрасываться в атмосферу со стороны выхода регулятора, когда ручка поворачивается для понижения настройки выхода.По этой причине не используйте регуляторы разгрузочного типа с легковоспламеняющимися или опасными жидкостями. Убедитесь, что лишняя жидкость удалена безопасно и в соответствии со всеми местными, государственными и федеральными законами.

STEP 4
Чтобы получить желаемое давление на выходе, сделайте окончательные настройки, медленно увеличивая давление ниже желаемой уставки. Установка давления ниже желаемой настройки предпочтительнее, чем установка сверху желаемой настройки. Если вы превысили заданное значение при настройке регулятора давления, уменьшите заданное давление до точки ниже заданного значения.Затем снова постепенно увеличивайте давление до желаемой уставки.

STEP 5
Несколько раз включите и выключите давление питания, контролируя давление на выходе, чтобы убедиться, что регулятор постоянно возвращается к заданному значению. Кроме того, давление на выходе также следует периодически включать и выключать, чтобы регулятор давления вернулся к желаемой уставке. Повторите последовательность настройки давления, если давление на выходе не возвращается к желаемому значению.

Beswick Engineering специализируется на миниатюрных жидкостных и пневматических фитингах, быстроразъемных соединениях, клапанах и регуляторах. У нас есть команда опытных инженеров, готовых помочь вам с вашими вопросами. Индивидуальный дизайн доступен по запросу. Отправьте запрос на нашей странице «Связаться с нами» или щелкните значок чата в правом нижнем углу экрана.

Как работает газовый регулятор? Norgas Controls

Этот пост также доступен на: Français (французский)

Работа на рынках систем отопления, вентиляции и кондиционирования, сжигания, пропана и промышленных предприятий требует инструментов и оборудования, которые могут безопасно и эффективно справляться с требованиями сложности процесса. Одна область, на которой вы никогда не должны экономить, — это газовые регуляторы.

Эти удобные устройства усердно работают над тем, чтобы газ, проходящий по линиям в оборудование, проходил под нужным давлением. Слишком высокое давление газа может привести к катастрофическому взрыву, причинению вреда другим людям и разрушению имущества. И наоборот, недостаточное давление сделает ваше оборудование бесполезным.

Изучите основы регуляторов газа, чтобы принимать лучшие решения

Мы понимаем, что мир регуляторов может немного запутать.Каждый тип служит разным целям в зависимости от приложения. Хотя вы можете положиться на таких экспертов, как мы, чтобы помочь вам, понимание того, что такое регулятор, как он работает, разница между снижением и регулированием давления, а также двухступенчатым и одноступенчатым, поможет вам найти лучший продукт. для работы.

Вот разбивка того, что вам нужно знать о регуляторах газа, будь то регулятор природного газа или регулятор газа пропана.

Что такое газовый регулятор?

Разработанный в 1835 году регулятор прост и долговечен.Существуют различные типы регуляторов, но их функция одинакова: использовать систему клапанов для управления давлением природного газа, пропана или другого потока газа.

Обычные приборы, в которых используются регуляторы, включают газовые плиты, пропановые решетки или газовые баллоны для сварки. Компоненты каждого типа регулятора состоят из установочной пружины, прикрепленной к штоку, который спускается от установочного винта через диафрагму в клапан.

Три основных рабочих компонента работают вместе, чтобы регулировать давление внутри клапана.Механизм загрузки определяет давление подачи. Чаще всего это родник. Чувствительный элемент или диафрагма воспринимает силу против пружины. Наконец, управляющий элемент выполняет снижение давления на входе до давления на выходе.

Как работает газовый регулятор?

Газ поступает в камеру регулятора, оказывая давление на диафрагму. Затем диафрагма перемещается вверх в соответствии с регулировкой пружины. Это обеспечивает определенный поток топлива от источника к прибору или устройству.Регулировка ручки управления определяет скорость потока и давление. Вращение по часовой стрелке толкает диафрагму вниз и позволяет большему количеству газа поступать в клапан. Поверните против часовой стрелки, чтобы уменьшить количество топлива и давление.

Регулятор линии и обслуживания серии B38 от Itron

Механика газового регулятора хорошо работает вместе. Однако в игру вступает еще один компонент, называемый окружающим воздухом. Атмосферное давление, основанное на высоте здания над уровнем моря, будет влиять на давление газа.Внутренние части работают, измеряя давление как на входе, так и на выходе. Давление воздуха влияет на то, как регулятор определяет давление на выходе.

В чем разница между снижением давления и регулированием давления?

Основное различие между этими двумя типами. Регулятор понижения давления используется для снижения входного давления газа до идеального с самого начала. Это нормально открытый клапан, устанавливаемый перед чувствительным к давлению оборудованием, которое необходимо регулировать, поскольку он контролирует давление на выходе.

Регулятор давления часто называют регулятором обратного давления или обратным клапаном. Его цель — поддерживать заданное давление на входе. Это нормально закрытый клапан, который устанавливается параллельно или сразу после чувствительного оборудования для поддержания давления на входе.

См. Выбор регуляторов газа Norgas

Сравнение двухступенчатой ​​и одноступенчатой ​​версий: почему это важно?

В двухступенчатых регуляторах

в одном корпусе используются два регулятора, которые снижают давление в два этапа вместо одного.На первом этапе давление подаваемого (входящего) газа снижается на промежуточном этапе, как правило, примерно в три раза больше максимального рабочего давления. Вторая ступень дополнительно снижает давление до разумного рабочего давления. Иногда двухступенчатый регулятор может иметь два предохранительных клапана, чтобы уменьшить вероятность взрыва.

Двухступенчатый регулятор (Источник: Википедия — автор: Mintrick.)

Одноступенчатые регуляторы имеют только один регулятор, в который поступает газ, а давление понижается.Давление нагнетания не так контролируемо, как двухступенчатое; таким образом, его следует использовать в операциях, где его можно контролировать и легко регулировать по мере необходимости, или давление источника почти постоянно. Примером одноступенчатого регулятора является линейный регулятор.

Одноступенчатый регулятор (Источник: Википедия — автор: Mintrick.)

Выбор типа для использования должен основываться на требуемой стабильности потока газа, необходимого для работы.Подумайте, какой поток газа потребуется, а затем сделайте свой выбор.

Типы газовых регуляторов

Типы регуляторов обширны и включают бытовые, линейные и сервисные, пилотные, прямого действия, высокого давления, противодавления, предохранительные клапаны и регуляторы пропана. Вы даже можете найти специальные предметы, такие как регуляторы высокой чистоты, для этих уникальных работ. В Norgas Controls вы можете найти регулятор, подходящий именно вам.

Поиск подходящего газового регулятора

Команда экспертов

Norgas может помочь вам найти подходящий газовый регулятор для вашего применения из нашего обширного ассортимента или разработать индивидуальное решение, отвечающее вашим конкретным потребностям.У нас есть обширный перечень газовых регуляторов, готовых к отправке в течение 24 часов с момента вашего заказа.

Необходимо установить расценки для клиента? Связаться с нами. Мы предоставим вам все необходимое, от цен до литературы, чтобы предоставить вашему клиенту точное предложение, которое даст вам преимущество перед конкурентами. Мы — ваш универсальный магазин для всех ваших газовых регуляторов, счетчиков, клапанов и принадлежностей.

Позвоните нам по телефону 514-697-8439 или 888-GAS-REGS (427-7347) для всех ваших газовых регуляторов, газовых расходомеров и газовых клапанов.

6 Что нужно знать, чтобы определить размер регулятора природного газа

Как дистрибьютор регуляторов, мои клиенты часто спрашивают, какой регулятор природного газа использовать для конкретного применения. Обычно я задаю несколько вопросов и направляю их к продукту. Иногда клиент спрашивает: «В чем секрет правильного выбора регулятора давления газа?»

Это не секрет, и я рад поделиться информацией.

Запросите цитату здесь.

Щелкните изображение, чтобы загрузить инфографику в формате PDF.

Размер регулятора природного газа

Вот шесть вещей, которые вам нужно знать, чтобы определить размер регулятора природного газа.

  1. Какой газ вы регулируете? Хотя большинство моих клиентов интересуются природным газом или метаном, я могу помочь вам контролировать другие топливные газы, такие как пропан (СНГ).
  2. Какое давление на входе? Если у вас нет манометра, вы всегда можете позвонить своему газораспределителю или узнать о некоторых из имеющихся у нас отличных манометров.Единицами измерения здесь являются PSIG или WC.
  3. Каково желаемое давление на выходе ? Обычно это WC, хотя они могут быть PSIG.
  4. Какой диапазон расхода газа? В качестве альтернативы, каковы газовая нагрузка и мощность? Какова минимальная и максимальная ожидаемая емкость в единицах CFH, MBH или BTUH?
  5. Какой размер трубы? Регуляторы обычно доступны в размерах от ½ «до 4».
  6. Должен ли регулятор находиться в помещении или на улице? Если регулятор находится в помещении, рассмотрите вариант линейного регулятора давления с ограничителем вентиляции и устройством защиты от избыточного давления (OPD).Подробнее об этом см. Сравнение давления в газовой линии и управления бытовыми приборами.

Также полезно знать, идет ли регулятор внутрь или наружу, вызывает ли шум шум и на какой высоте.

Выбор правильного устройства

Если у вас есть ответы на эти вопросы, у вас есть информация, необходимая для выбора правильного регулятора. Просто знайте, что вы изучаете бесконечные таблицы размеров и графики.

  1. Достаньте увеличительное стекло и просмотрите таблицы размеров производителя, доступные в каталогах.
  2. Попробуйте программы калибровки, предлагаемые различными производителями, однако они не надежны, и до тех пор, пока они не станут такими, я лично все еще определяю размеры регуляторов моего клиента по старинке.
  3. Позвоните нам по телефону 303 697-6701 или напишите нам, и мы будем рады помочь вам с определением размера вашего приложения.

Загрузите шпаргалку по регулятору Lucas!

Вы ищете регуляторы давления газа?

Мы предлагаем нашим клиентам лучшие продукты для их коммерческих, промышленных и коммунальных нужд.Обычно мы храним регуляторы по адресу:

. Если вы не видите то, что ищете, сообщите нам, поскольку мы не можем опубликовать все наши предложения продуктов.

Напишите нам здесь.

Литература и размеры для губернаторов | Газ низкого давления

ПРОГРАММА ОПРЕДЕЛЕНИЯ РАЗМЕРОВ ГУБЕРНАТОРА

Программа Q to Governor выбирает идеальную модель регулятора для ваших входных рабочих условий. Программа от регулятора до Q показывает расход модели регулятора при выбранном вами рабочем давлении.Программа также показывает значения расхода при тех же условиях, что и все другие доступные модели.

Щелкните здесь, чтобы перейти к программе определения размеров Pietro Fiorentini Governor

ПРИМЕЧАНИЕ. Если щелкнуть и использовать инструмент для определения размеров Pietro Fiorentini, это приблизительное значение только для мощности регулятора. Размер регулятора зависит от приложения, и Пьетро Фиорентини не несет ответственности за ошибки приложения со стороны пользователя.

ЛИТЕРАТУРА ГУБЕРНАТОРА

Серия газовых регуляторов GOVERNOR компании Pietro Fiorentini разработана в соответствии с последними требованиями CSA и международными стандартами для регуляторов, подходящих для внутренней и наружной установки, без каких-либо модификаций.

Регуляторы семейства GOVERNOR идеально подходят для широкого спектра жилых и крупных промышленных применений. Материалы и мягкие детали, используемые в конструкции регуляторов GOVERNOR , делают их пригодными для использования с природным газом, сжиженным нефтяным газом, пропановым воздухом и всеми другими некоррозионными газами.

Все регуляторы GOVERNOR оснащены сбалансированным клапаном для обеспечения высокой точности выходного давления независимо от любых изменений входного давления.Двойная диафрагма и встроенный ограничитель вентиляции обеспечивают дополнительную безопасность в случае выхода из строя первичной диафрагмы. Внешний ограничитель вентиляции устраняет необходимость в дорогостоящих трубопроводах для внутренней установки и соответствует директивам CSA. * Количество вариантов регуляторов иногда устраняет необходимость в отдельных блоках и значительно снижает затраты на установку.

  • Безопасный, надежный и высокопроизводительный
  • Внутренний ограничитель вентиляции: несъемный, для внутренней и наружной установки.
  • Внешний ограничитель вентиляции для установки внутри помещений. *
  • Двойная диафрагма для дополнительной безопасности и надежности обслуживания.
  • Конструкция уравновешенного клапана обеспечивает увеличение производительности, высокий диапазон изменения 500: 1 и стабильное регулирование от низкого до высокого расхода.
  • Полная блокировка при отсутствии потока газа, пузырьковая герметичность.

* Согласно местным нормам и стандартам

Регуляторы давления — DUNGS® Combustion Controls

FRG — Регулятор соотношения и нулевой регулятор (США / CDN) Макс.Рабочее давление: 7 PSI / 5 PSI
Номинальный диаметр: NPT 1/2 — NPT3

FRI: Регулятор давления для DMV Макс. Рабочее давление: 7 PSI / 5 PSI
Номинальный диаметр: Rp 1/2 — Rp 1 1/4, NPT 1/2 — NPT 2

Регулятор среднего давления FRM DN 25 — DN 50 Макс. Рабочее давление: 10/25 бар
Присоединение: DN 25 — DN 50
Одобрения: EN 334, EN 14382

Регулятор среднего давления FRM DN 65 — DN 80 Макс. Рабочее давление: 10/25 бар
Номинальный диаметр: DN 65 — DN 80
Допуски: EN 334, EN 14382

Регулятор среднего давления FRM-NOC Макс.Рабочее давление: 10 бар
Номинальный диаметр: Rp 1 ”- 2” / DN 25 — DN 50
Одобрения: EN 334, EN 14382

FRNG: Нулевой / пропорциональный регулятор давления Макс. Рабочее давление: 500 мбар (50 кПа)
Номинальный диаметр: Rp 3/8 — Rp 2 1/2, DN 40 — DN 150
Допуски: EN 88

FRS — Регулятор давления в трубопроводе (США / CDN) Макс. Рабочее давление: 7 PSI / 5 PSI

FRS: Регулятор давления для газовых приборов (США / CDN) Макс. Рабочее давление: 7 PSI / 5 PSI
Номинальный диаметр: NPT 1/2 — NPT3, DN 40 — DN 150
Допуски: CSA, EN 88

FRS: Регулятор давления Макс.Рабочее давление: 500 мбар (50 кПа)
Номинальный диаметр: Rp 3/8 — Rp 2 1/2, DN 40 — DN 150
Допуски: EN 88

FRSBV — Предохранительный клапан сброса давления Макс. Рабочее давление: 5 бар / 10 бар / 20 бар
Номинальный диаметр: Rp 1/2 — Rp 1
Допуски: DIN 33821

FRSBV: Предохранительный клапан сброса давления Макс. Рабочее давление: 1 бар
Номинальный диаметр: Rp 1
Допуски: EN 88 / DIN 33821

FRU: Регулятор циркуляции Макс. Рабочее давление: 500 мбар (50 кПа)
Номинальный диаметр: Rp 1/2 — Rp 2, DN 40 — DN 100
Допуски: EN 88

SAV DN 25 — DN 50 Макс.Рабочее давление: 10/25 бар
Номинальный диаметр: Rp 1/2 — Rp 1, DN 25 — DN 50
Допуски: EN 14382

SAV DN 65 — DN 80 Макс. Рабочее давление: 10/25 бар
Номинальный диаметр: DN 65 — DN 80
Одобрения: EN 14382

Рабочие контрольные регуляторы давления в системе контроля давления топливного газа

Топливный газ приводит в действие котлы, топочные обогреватели, генераторы, компрессоры и многое другое во многих технологических процессах и производственных операциях. Точный контроль давления топливного газа важен для оптимального сгорания и общей энергоэффективности.

Я получил черновик презентации конференции Emerson Exchange в Денвере Тони Даффта из Dow, Райана Бейкера с местным деловым партнером Emerson Паффер-Свивен и Майклом Калауэем из Emerson.

Это видео с презентации «Контроль давления топливного газа: зачем нужна рабочая система регулятора монитора?», Отзывов:

… приложение для сброса природного газа на нескольких технологических установках и обсудите, почему компания Dow выбрала рабочий монитор-регулятор в качестве новой передовой практики для замены существующих регулирующих клапанов с разделенным диапазоном.На этом семинаре будут рассмотрены конкретные требования к применению, включая ограничения шума, требования к диапазону изменения, скорость реакции и проблемы утечки. Кроме того, мы рассмотрим различные типы настроек монитора и преимущества каждого из них.

Они открывают совместное использование некоторых типичных приложений управления давлением топливного газа, включая коллектор топливного газа, газ горелки, пилотный газ и минимальное возгорание. Регулятор давления в коллекторе топливного газа используется для поддержания постоянного давления в коллекторе топливного газа на всей установке или технологической установке.

Регуляторы давления

обычно используются и, как правило, управляются пилотом, чтобы обеспечить высокую степень надежности, скорости реакции и ослабления шума.

Система контроля регулятора давления

Система контроля — это любые два последовательно установленных регулятора, каждый из которых измеряет одно и то же давление на выходе. При выходе из строя одного регулятора другой регулятор продолжит поддерживать давление на выходе. Докладчики описывают два типа аранжировок:

  • Система широко открытых мониторов
  • Система рабочего монитора

Преимуществами широко открытого монитора являются повышенная надежность системы, упрощенное тестирование и защита от избыточного давления с помощью герметизации.Для работающих систем мониторинга преимущества включают повышенную надежность системы, работают оба регулятора, большую уверенность в замене монитора, меньший износ каждого регулятора, меньший уровень шума из-за многократных отключений давления и защиту от избыточного давления за счет герметизации.

Добавить комментарий

Ваш адрес email не будет опубликован.
