Регулятор тяги для твердотопливного котла: установка и регулировка
Силу тяги можно считать довольно неоднородным и сложным понятием, которое включает несколько факторов. Для гарантии стабильной работы оборудования нужно поддерживать данный параметр на определённом уровне. Это касается функционирования любого котельного оборудования, ведь отклонение в силе тяги от нормативных показателей сказывается на горении топлива и генерации энергии.
Часто нарушения возникают при монтаже оборудования, которое работает на твердом топливе. Справиться с проблемой можно с помощью регулятора тяги, который используется совместно с твердотопливным котельным оборудованием.
Вместо предисловия
Сегодня высокие технологии позволяют создавать разные средства автоматизации, благодаря им котельное оборудование работает самостоятельно, а уделять ему внимание почти не нужно. Но большинство из них используют электроэнергию, что не очень удобно. Вместе с перебоями в подачи электричества дом наполняется холодом, эту ситуацию нельзя назвать редкой. В качестве причины выступает отключение отопительного прибора автоматикой.
Однако в продаже сегодня можно встретить достаточно простые средства автоматизации, которым не нужна для работы электроэнергия, сюда можно отнести регулятор тяги, который используется совместно с котлами с механическим приводом.
Описание силы тяги
Данный параметр зависит от множества факторов, среди них:
- погодные условия;
- сечение дымохода;
- температура газов.
Всё это может повлиять на работу прибора, поэтому конкретные условия необходимо рассматривать индивидуально. Еще один параметр, который может ускользнуть от внимания потребителей, но оказывает большое влияние на силу тяги, это тип оборудования. При использовании газового устройства сила тяги может изменяться незначительно, конечное значение является стабильным. Это обусловлено тем, что дымовые газы обладают почти одинаковой температурой.
Отклонение возникает лишь при прогреве дымохода, значение при этом изменяется кратковременно. Твердотопливное оборудование демонстрирует разные данные. Судить о влиянии моделей на тягу невозможно. Это обусловлено применением разных видов топлива. Неоднородность показателей зависит еще и от разновидности твердотопливного котла.
Устройство и описание принципа действия

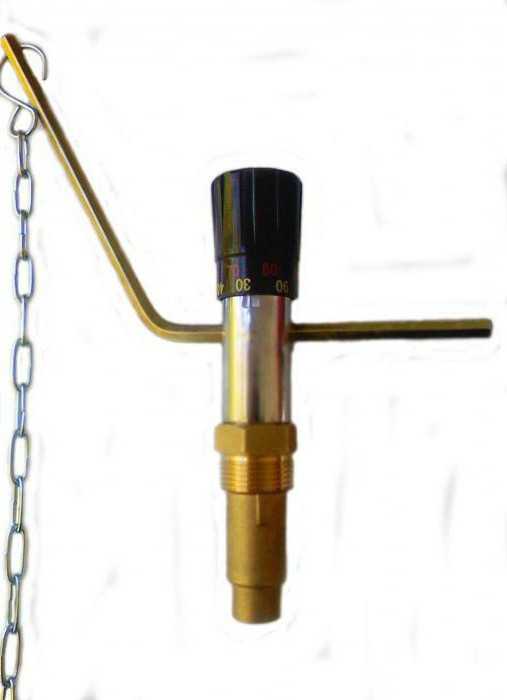

Установка регулятора тяги довольно проста, как и конструкция, в качестве подтверждения может выступить пример регулятора RT 10, который состоит из:
- рукоятки;
- корректора температуры;
- штока;
- исполнительного механизма;
- направляющей;
- корпуса;
- погружной гильзы;
- термочувствительного элемента;
- пружины;
- рычага;
- цепного привода;
- цепи;
- винта крепления рукоятки;
- винта крепления рычага.
В зависимости от того, какая конструкция котла используется, регулятор может быть установлен в разных местах. Главное условие при этом заключается в том, что погружная гильза должна контактировать с теплоносителем. В ней находится термочувствительный элемент, который заполнен газом или жидкостью, он расширяется при нагревании. Как только температура воды начнет расти, термоэлемент станет воздействовать на механизм, пускающий рычаг цепного привода. Цепь будет прикрывать заслонку. Подача воздуха таким способом будет ограничена, интенсивность горения уменьшена. При падении температуры воды в рубашке термоэлемент откроет дверцу, что возобновит подачу воздуха.
Установка регулятора тяги
Регулятор тяги может быть установлен вами самостоятельно. Данный элемент должен находиться во фронтальной или боковой части оборудования. Установить устройство необходимо в специальное отверстие. Работы по монтажу выполняются с помощью винтовых соединений, которые можно отрегулировать, это выравнивает элемент в правильном положении, которое может быть горизонтальным или вертикальным.
Как только все винты удастся выровнять, их необходимо закрепить и герметизировать, применяя специальные средства. Установить рычаг необходимо таким образом, чтобы отверстие, сквозь которое будет выходить цепочка, располагалось над заслонкой. Как только регулятор тяги будет установлен, котельное оборудование можно растопить и довести теплоноситель до отметки в 60 °С. Данную температуру следует установить на регуляторе. Рычаг регулятора подсоединяется с помощью цепочки, заслонка при этом должна быть открыта примерно на 2 мм или меньше. При калибровке прибора заслонку необходимо закрыть, сделать это нужно вручную или методом укорачивания цепи.
Рекомендации специалиста
Когда монтируется регулятор тяги, на следующем этапе необходимо установить более высокую температуру – на отметке 80 °С. Если устройство откалибровано правильно, то при достижении данного показателя заслонка будет закрыта автоматически. Механический регулятор тяги не столь точен, как автоматический, а разница может достигать 5 °С. Автоматические приборы можно установить на котле, и они не будут требовать дополнительного вмешательства со стороны человека.
Проведение регулировки

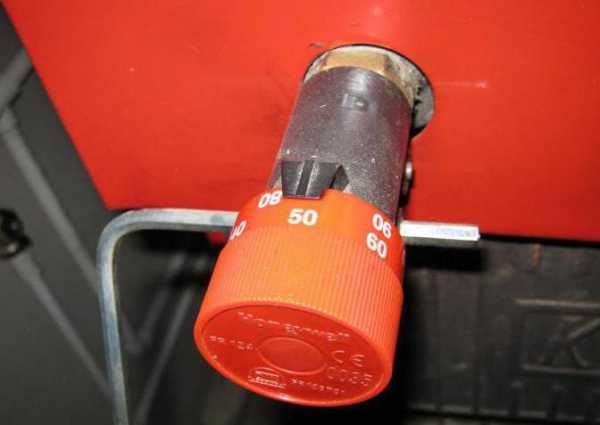

Регулятор тяги для котла обладает двумя видами разметки, которые используются в работе в разных положениях. Если речь идет о приборе RT 10, то можно утверждать, что его красная шкала используется для работы в горизонтальном положении, а желтая – в вертикальном. Настроить изделие можно, отсоединив нижний конец цепи от воздушной заслонки. При этом винт ослабляется. После выбора цвета шкалы необходимо выставить значение желаемой температуры.
Теплогенератор зажигается, прогревается, в процессе чего контролируется температура теплоносителя. Как только уровень температура достигнет нужного значения, следует надеть конец цепи на дверцу зольника. Когда калибруется регулятор тяги дымохода, цепь должна быть натянута, а ее свободный ход не должен оказаться больше 1 мм. Затем рукоятка фиксируется с помощью винта.
Заключение
Как только настройка будет завершена, следует проверить работу термостатического регулятора, при этом температура может быть изменена при движении рукоятки. Оператору при этом следует сравнивать значение с показаниями термометра.
fb.ru
Зачем нужен регулятор тяги для твердотопливных котлов? — ТЭК
Механические регуляторы, управляющие открыванием дверцы зольника, появились практически в одно время с твердотопливными котлами. Раньше пользователи печей занимались регулированием вручную, закрывая или распахивая дверцу поддувала по мере необходимости. Возникает вопрос: зачем же тогда регулятор тяги, если можно и с котлами справляться самостоятельно?
Принцип работы

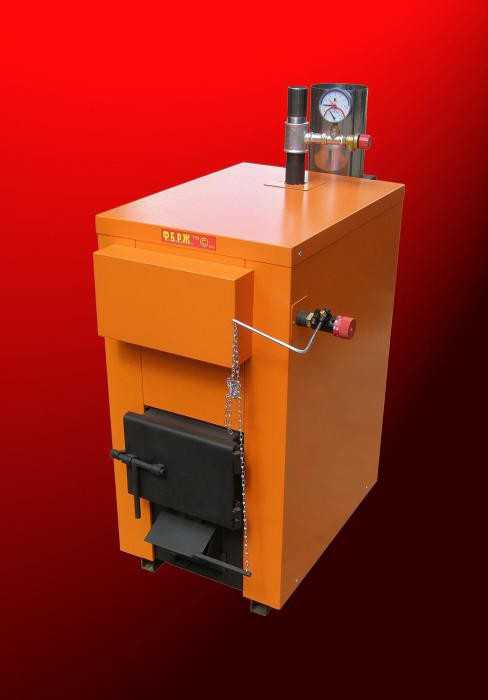

Регулятор тяги состоит из термостатического привода, вмонтированного в закрытый корпус, и исполнительного механизма с рычагом и длинной цепочкой. Цепочка вторым концом прикреплена к дверце зольника или воздушной заслонке, установленной в зольной камере. Привод — это резервуар, заполненный термочувствительной жидкостью, что значительно расширяется при повышении температуры.
Корпус регулятора тяги вкручивается в специальную гильзу, встроенную в водяную рубашку теплогенератора на твердом топливе. В режиме розжига котла дверца зольника находится в открытом положении до тех пор, пока теплоноситель в котловом баке не начнет прогреваться. Нагрев вызовет расширение жидкости в приводе, он воздействует на шток, а тот станет отпускать рычаг и цепочку, прикрывая заслонку и подачу воздуха на горение.
Регулятор тяги настраивается таким образом, чтобы прикрывать заслонку задолго до того, как вода в котле закипит. Рекомендуемая максимальная температура — 85 °С.
Когда температура теплоносителя падает, в терморегуляторе происходит обратный процесс и воздушная заслонка начинает приоткрываться. Дрова в топке разгораются и нагрев возобновляется.
Можно ли обойтись без регулятора?
Твердотопливный котел — это не печь, при бесконтрольном горении ему ничего не стоит закипеть. В результате — разрушение обшивки водяной рубашки и взрыв. Отсюда ответ на вопрос: дровяные источники тепла могут спокойно функционировать без регулятора тяги лишь при условии совместной работы с буферной емкостью — теплоаккумулятором. Тогда излишки теплоты уйдут в емкость и теплоноситель не закипит никогда. В остальных случаях автоматический регулятор нужен и вот почему:
- из соображений безопасности;
- для поддержания невысокой температуры теплоносителя;
- для увеличения длительности горения путем ограничения подачи кислорода в топку.
Без буферной емкости, да еще и при работе на самотечную систему отопления твердотопливный котел не сможет работать на максимуме, его потребуется «придушить» по воздуху. Если вы не собираетесь дежурить возле теплогенератора день и ночь для ручного управления, то без регулятора тяги обойтись будет сложно.
zavodtek.ru
Как работает регулятор тяги твердотопливных котлов?
На данный момент твердотопливные котлы имеют различные средства автоматизации. Одним из них, естественно, является специальный регулятор тяги. О нем мы и поговорим в нашей статье.

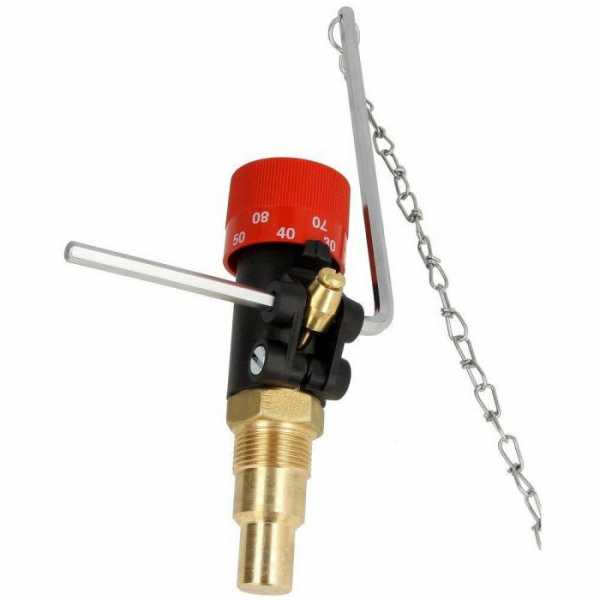

Регулятор тяги для твердотопливных котлов состоит из нескольких простых элементов. Любой инструмент данного типа оснащен рукоятью установки желаемой температуры, штоком, исполнительным механизмом, направляющей, гильзой, термочувствительным элементом, рычагом цепного привода, самой цепью, а также винтом для крепления рукояти.

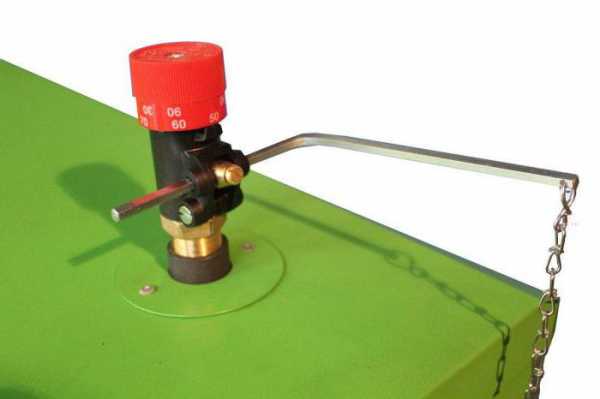

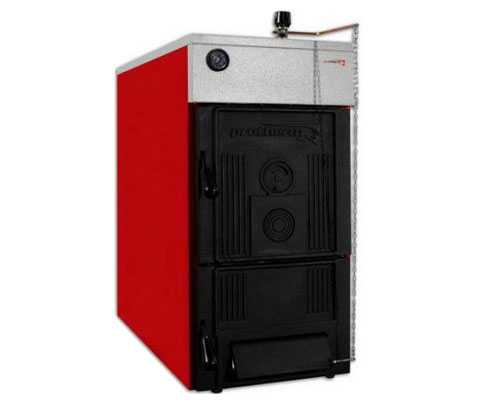

Кроме этого, у самого регулятора, как и у любого другого аппарата, имеется специальный корпус. Данный агрегат устанавливать можно на различные части твердотопливного котла – верхнюю, фронтальную или боковую панель, но всегда он должен обеспечивать контакт погружной гильзы и материала, который используется как теплоноситель.
Как только в теплоносителе повышается температура, термоэлемент при помощи штока оказывает влияние на отпускной механизм рычага цепного привода. Заслонка приоткрывается при помощи цепи, которая держит рычаг и воздушную откидную заслонку зольной камеры. Последний элемент из-за вышеназванных манипуляций закрывается. Именно так воздух частично перестает идти по зольнику и прикрывает заслонку.
В результате этого подача воздуха уменьшается вместе с огнем внутри котла. В том случае, если температура воды котла начинает падать, то термоэлемент через специальный механизм, который включает в себя рычаг и цепной привод, открывает заслонку для подачи воздуха.
При выборе терморегулятора следует смотреть на некоторые параметры. Во-первых, обратите внимание на ту температуру, в которой работает эта деталь. Во-вторых, следует сравнить перемещение дверцы зольника от открытия до закрытия с параметром рабочего хода рычага цепного привода.
Еще одной важной деталью, о которой не следует забывать, является вес дверцы, с которой работает сам регулятор. Если она обладает большей массой, нежели критического веса цепного привода, то такой аппарат не будет подходящим для Вас.
