Для чего нужны регуляторы тяги твердотопливного котла?

Мевдедев В.

Горение – процесс неравномерный, и зависит не только от вида и качества топлива, но и от притока воздуха. В твердотопливных котлах воздух поступает через поддувало – камеру с заслонкой непосредственно под топкой. Однако нужно не просто обеспечить доступ кислорода в зону горения, но и поддерживать заданную температуру теплоносителя в системе отопления, чтобы не было слишком жарко, но и чтобы пламя не угасло. Самый простой и доступный способ делать это не «на глаз» – установить терморегулятор тяги. Другие названия устройства: регулятор температуры или подачи воздуха.

	Регулятор тяги состоит из термостатического элемента, механически связанного с качающимся рычагом. Погружная гильза устройства вкручивается с уплотнением в специальное отверстие в рубашке котла. Температура задаётся поворотной рукояткой со шкалой.

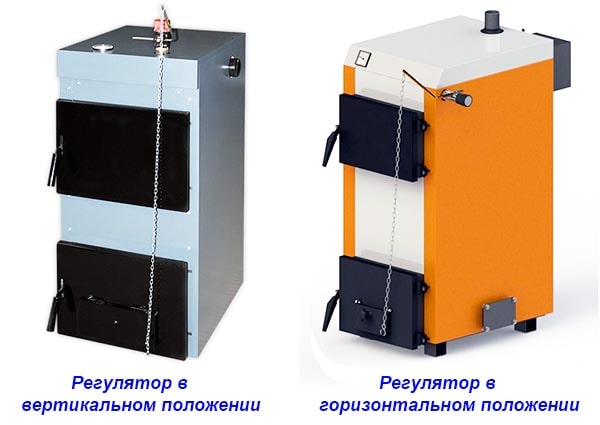

	Дверца поддувала открывается вверх и в свободном, вертикальном, положении перекрывает отверстие. Рычаг регулятора цепочкой соединяется с дверцей, чтобы был первоначальный зазор, и фиксируется в данном положении.
	При интенсивном горении и нагреве теплоносителя термостатический элемент поворачивает рычаг вниз, зазор уменьшается, ограничивая приток воздуха. При угасании пламени и понижении температуры рычаг поворачивается вверх, через цепочку приоткрывает дверцу шире, увеличивая доступ кислорода.

При первом пуске термостатический регулятор калибруют – доводят котёл до устойчивой температуры в 60 °С, выставляют данное значение на шкале, после чего фиксируют длину цепи и соответствующий поворот рычага, чтобы заслонка приоткрывалась на 2 мм.

Марки механических терморегуляторов

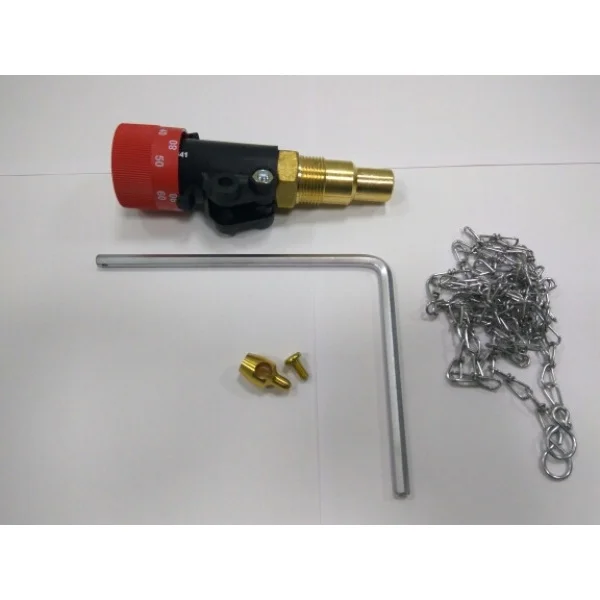

Наиболее популярными являются регуляторы чешского производства Regulus RT4 (или их предыдущая модификация RT3 с несъёмной погружной гильзой). Также пользуются спросом Honeywell FR124 (Германия), ICMA (Италия), ESBE ATA 212 (Швеция).

Они практически не отличаются по диапазону регулировки, значение имеет длина погружной гильзы – так как у разных котлов может быть разная глубина рубашки. Для выбора воспользуйтесь сравнительной таблицей.

Основные преимущества механических регуляторов тяги:

не требуют никаких дополнительных устройств для работы;
энергонезависимость – в отличие от микропроцессорных блоков управления регулятор будет работать даже при отключенном электричестве;
надёжность и прочность: все детали, кроме шкалы, – металлические, поэтому в регуляторе фактически нечему ломаться, а повреждения происходят скорее случайно – например, если устройство уронили, может треснуть рукоятка (как правило, пластмассовые рукоятки поставляются в ремкомплекте).

К недостаткам стоит отнести определённую инерционность: так как воздух идёт самотёком, котлу требуется больше времени для повышения мощности, чем если бы использовался нагнетающий вентилятор с контроллером. Тем не менее, механические регуляторы температуры являются первым простым, наглядным и недорогим средством автоматизации отопления.

Купить терморегуляторы в Белгороде, Кемерово, Красноярске и других городах России вы можете на нашем сайте.

Подписывайтесь на нашу страницу в Facebook:

ООО «Сервис Юнион»

Изготовление регулятора тяги для твердотопливных котлов

Содержание

1 Базовая информация об устройстве
2 Простейший регулятор тяги

Твердотопливные котлы на дровах можно купить или сделать своими руками.

Базовая информация об устройстве

Наиболее эффективными отопителями на дровах являются печи длительного горения.

Лучше всего взять за основу для устройства на дровах такую печь, дополнить её компонентами, необходимыми для нагрева теплоносителя. Главная задача — эффективно нагреть теплоноситель. При этом он не должен закипеть. Для этого в самодельной системе отопления потребуется установить регулятор тяги для твердотопливных котлов, изготовленный своими руками.

Для наиболее эффективной работы устройство регулятора должно быть энергонезависимым механическим. Это требуется для того, чтобы происходила механическая регулировка положения заслонки, которая регулирует подачу воздуха в топку котла. При увеличении контролируемой температуры подачу воздуха нужно уменьшить. При этом процесс длительного горения затормозится. При понижении подачу воздуха необходимо увеличить.

Для механического управления заслонкой потребуется изделие, достаточно хорошо изменяющее свои размеры при колебании температуры. Наиболее доступный материал — алюминий. Если трубка будет иметь длину 1,5 м, то при нагревании до 130 градусов по Цельсию увеличение длины составит не менее 4 мм. При наличии алюминиевых трубок можно сделать регулятор тяги с помощью болгарки и электродрели.

Простейший регулятор тяги

Из материалов потребуется:

две трубы из алюминия типа лыжных палок;
стальная пружина;
стальной лист толщиной 3-5 мм;
кран – букса, который можно снять со старого смесителя для воды;
цепочка, которую можно снять с пробки для ванной.

Ход работы:

Две трубки – верхняя и нижняя – располагаются близко к стенке прибора.
Верхняя трубка расположена между первым рычагом и краном — буксой.
Нижняя трубка расположена между первым и вторым рычагом с пружиной.
Цепочка соединяет второй рычажок с заслонкой.
Рычаги, крепление крана вырезаются болгаркой из стального листа.
Ось рычага находится между местами крепления к рычагу остальных деталей.

Получившаяся конструкция работает следующим образом:

Кран задаёт начальное смещение трубок.
Верхняя трубка нагревается, удлиняется.
Первый рычажок, толкаемый верхней трубкой, поворачивается на определённый угол.
Нижняя трубка, толкаемая первым рычагом, тоже нагревается и удлиняется. При этом она толкает второй рычажок.
Он поворачивается и отпускает цепочку, натянутую между ним и заслонкой поддувала.
Она опускается.

Увеличение температуры приводит к уменьшению подачи воздуха. Процесс горения наиболее эффективен при согласовании поддувала и дымохода. Чтобы выделившийся из дров газ, который затем загорается, не попал в дымоход слишком рано, необходимо регулировать поток дыма в нём. Для этого в начале дымохода должна быть регулируемая заслонка. Если она открывается и через неё поступает больше воздуха, должна открываться и заслонка дымохода, чтобы через него быстрее проходил дым.

Чтобы одновременно перемещались обе заслонки, необходим распределитель силы. Он может быть изготовлен из тонкого троса, натянутого между вторым рычагом и заслонкой в дымоходе. С ней надо соединить соответствующий груз, который будет поворачивать её при отпускании троса. Трос можно использовать от велосипедного тормоза или переключателя скоростей.

После испытания регулятора нужно составить инструкцию по его использованию.
