Регулятор тяги для твердотопливных котлов своими руками

Для полноценного и налаженного функционирования всей установленной системы домашнего отопления не является достаточным только собрать все комплектующие и приобрести от проверенного поставщика качественное топливо.

Что такое регулятор тяги?

Очень важно продумать и создать те условия, при которых процесс горения протекает исключительно по заданной до этого схеме с требуемым объемом выделения тепла.

Принцип работы регулятора тяги для твердотопливного котла – контроль за непосредственной подачей нужного объема чистого воздуха в установленную камеру сгорания.

Принцип работы тяги твердотопливного котла

Для правильного и максимального поддержания пламени надо, чтобы кислород был в нужном количестве, так как без него любое пламя сразу же затухает. С помощью небольшого регулятора можно достаточно четко и своевременно проконтролировать поступление газа к самой горелке.

Особое внимание обращается и на то, чтобы заправленное в устройство топливо возгоралось в нужном установленном режиме, не вызывая риска воспламенения и, конечно, затухания. Горючее, которое подобрано для любого твердотопливного котла, должно полностью исчерпать свои полезные свойства перед трансформацией в золу.

Итак, как установить регулятор тяги для твердотопливных котлов? Каковы основные принципы и особенности работы данного устройства?

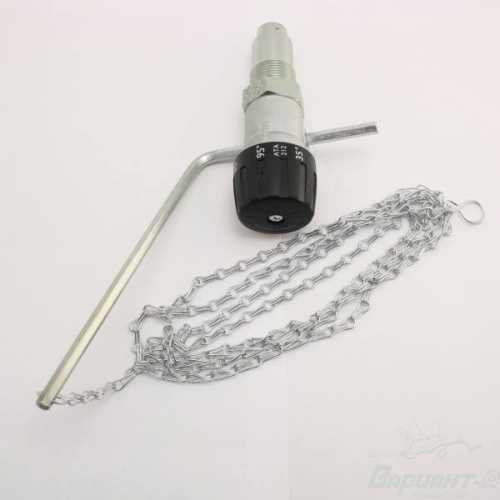

Конструкция современного регулятора тяги

Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.

Регулятор тяги в разрезе

Важно! Регулятор тяги устроен так, что его механизм чувствительно реагирует на перемены в своем положении, поэтому пользоваться им надо с повышенной осторожностью и внимательностью.

Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.

Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.

Конструкция современного регулятора тяги

Механизм будет состоять из таких элементов:

Сам корпус регулятора, который изготавливается из прочного и надежного металла.
Головка устройства, выполненная из пластика.
Гильза, которая производится из латуни или же другого материала, который является термостойким.
Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.

Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто – они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.

Установка подготовленного регулятора тяги

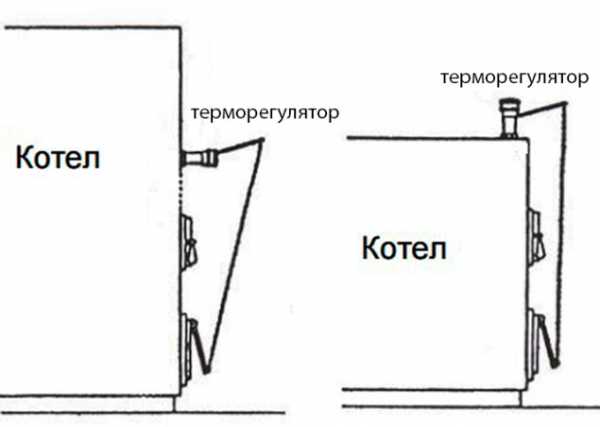

Расположение регулятора на самом котле может быть строго вертикальным или же горизонтальным. Данный фактор напрямую зависит от того, где предусмотрено небольшое отверстие для последующей установки.

Монтаж регулятора выполняется быстро и очень легко

Монтаж регулятора выполняется быстро и очень легко:

Горизонтальный вариант. Винт для фиксации располагается в верхнем положении.
Вертикальный вариант. Винт для фиксации располагается с другой стороны.
Когда вы достаете сам регулятор из его упаковки, можете заметить, что рычажок снят. Так упаковка выглядит более компактной. Рычаг фиксируется винтом в нужном положении, чтобы само крепление находилось именно в плоской части.
Цепь крепится так, чтобы положение между воздушной заслонкой и рычагом было исключительно вертикальным. Для начала закрепляется цепочка к рычагу, а фиксация непосредственно к заслонке необходима при настройке устройства.

Важно! В любой инструкции к регуляторам разных модификаций указана максимальная масса заслонки, которая допускается при активном использовании регулятора тяги. На данный фактор надо сразу обращать свое внимание.

Процесс настройки

До непосредственной регулировкой механизма вам потребуется убедиться в том, что абсолютно никакой фактор не является помехой специальной заслонке: она свободно может открыться и закрыться. Как отрегулировать регулятор тяги для твердотопливных котлов?

Установите необходимую вам температуру на закрепленной рукоятке устройства. Для этого используется шкала, которая зависит от расположения регулятора – строго вертикального или же строго горизонтального.
Разогрейте топливо в самом котле до выбранной и установленной заранее температуры, проконтролировав процесс термометром.
Сейчас заслонка находится в открытом положении.
Когда вы добились необходимой температуры, закрепите цепочку так, чтобы заслонка осталась открытой на несколько миллиметров. Не забудьте проверить получившееся в результате натяжение прикрепленной цепи.

С помощью специального крепкого винта закрепите расположение рукоятки.

Как отрегулировать регулятор тяги для
твердотопливных котлов?
Обратите внимание! В инструкциях, которые сопровождают устройство, есть специальные указания, которые значительно отличаются друг от друга. Всегда внимательно придерживайтесь только тех рекомендаций, которые относятся к определенной модели приобретенного регулятора.

Сравнение механического и автоматического устройства

На практике очень часто применяются механические вариации регуляторов тяги. Все дело состоит в том, что система на автомате работает от постоянного электричества, что делает отопительную систему энергозависимой.

А в ситуации с установленной твердотопливной современной моделью данное обстоятельство становится значительной трудностью в процессе эксплуатации. Если сравнивать проблемы с получаемой пользой, соотношение выходит невыгодным для пользователя, которому придется постоянно контролировать электричество и оставаться без тепла, когда электроэнергия будет отключена.

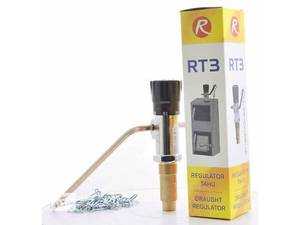

Регулятор тяги

Не стоит платить в несколько раз больше и приобретать дорогие аналоги, так как на котлах может идеально и надежно работать качественная система без продвинутого управления электронного типа. Даже в момент отключения напряжения сам владелец дома сможет достаточно легко менять параметры устройства, а сам котел продолжит свою работу без всяческих сбоев и нареканий.

Вас могут заинтересовать:

prokommunikacii.ru

Регулятор тяги для твердотопливных котлов

А А А

Котлы, использующие твёрдое топливо (уголь, дрова, торф и т.п.) занимают особую нишу на рынке отопительного оборудования. Они особенно востребованы (а иногда и незаменимы) в регионах, куда ещё не дошли блага цивилизации, такие как газ или электричество.

Регулятор тяги для твердотопливных котлов.

Эксплуатация котла данного типа не требует особых знаний или навыков (по большому счёту это та же печка), если котельное оборудование смонтировано и отрегулировано по всем правилам.

Прежде всего, должна быть обеспечена хорошая тяга дымовой трубы, так именно она играет ключевую роль не только в эффективной работе агрегата, но и в противопожарной безопасности. О тяге и механизме её регулирования и пойдёт речь.

Тяга дымохода: зачем она нужна как регулируется?

При сгорании твёрдого топлива образуются продукты горения. Часть из них остаётся в топке в виде золы, другая часть превращается в дым, который нужно вывести из помещения через трубу дымохода. Чтобы дым пошёл именно в трубу, а не в дом, нужно создать определённые условия, а именно хорошую тягу.

Тяга в дымоходе создаётся за счёт перепада температуры на его протяжении, то есть на входе и на выходе. Чем выше эта разность, тем сильнее вентиляционный эффект. Таким образом, за счёт тяги обеспечивается не только удаление дыма, но и вентиляция всего помещения.

Под хорошей тягой понимается не её сила, а её оптимальное значение. Слишком слабая тяга может привести к затуханию пламени в топке, слишком сильная – к неоправданно быстрому сгоранию топлива и, как следствие, к снижению КПД системы отопления. Вот почему регулировка тяги является существенным условием эффективной работы твёрдотопливного котла.

На силу тяги оказывают влияние три основных фактора: высота трубы, размер её поперечного сечения и количество кислорода, подаваемого в топочную камеру. Первые два фактора в данном случае не рассматриваются – это отдельный вопрос, который подробно освещается в справочной литературе. А вот третий фактор имеет непосредственное отношение к обозначенной теме.

Подачу воздуха в камеру сгорания котла можно регулировать вручную, регулярно открывая и закрывая дверцу зольника. Однако разумней будет доверить эту операцию автоматике, а именно регулятору тяги для твердотопливных котлов. Его задача – контроль над подачей нужного количества воздуха (а значит и кислорода) в топку. Тогда процесс горения будет протекать по заданной схеме, оптимизируя теплоотдачу заложенного в котёл топлива.

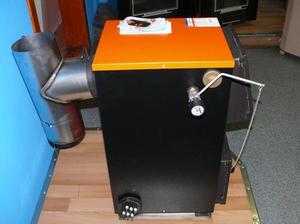

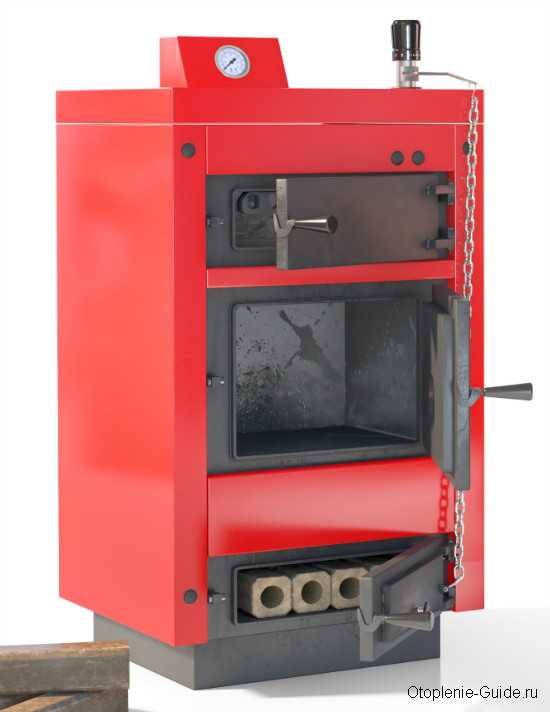

Котел на твердом топливе с регулятором тяги.

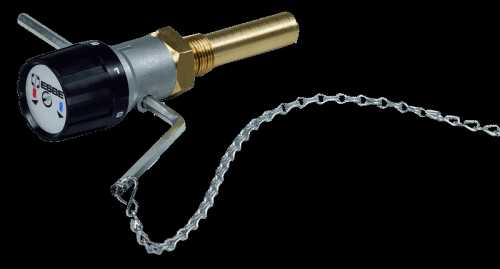

Автоматический регулятор тяги с механическим приводом

Механический регулятор тяги обеспечивает дозировку подачи воздуха в топочную камеру в зависимости от степени нагрева теплоносителя, благодаря чему меняется интенсивность горения топлива. Этим достигается существенная экономия энергоресурсов (от 15 до 30%, в зависимости от вида топлива) и поддержание заданной температуры. Преимущество данного прибора состоит в том, что он не требует подключения к электричеству, не сложен в исполнении и неприхотлив в эксплуатации.

Устройство и принцип работы

Как уже отмечалось, с конструктивной точки зрения регулятор довольно прост. Его основными частями являются:

корпус;
рычаг;
гильза;
рукоятка со шкалой;
терморегулятор;
металлическая цепочка.

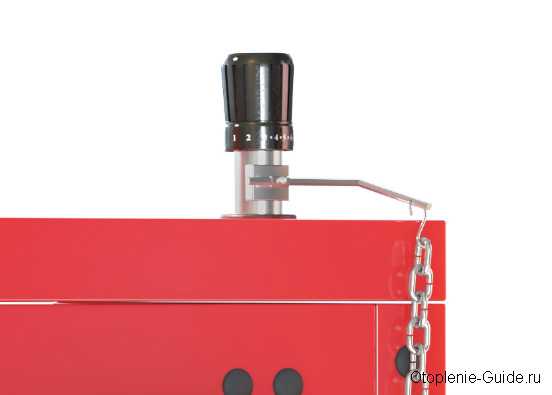

Верхняя часть котла с регулятором.

В зависимости от конструкции котла регулятор устанавливается либо на верхней, либо на фронтальной, либо на боковой панели в специально предусмотренное для этого гнездо. При этом обеспечивается контакт гильзы с теплоносителем.

Находящийся в гильзе термостат реагирует на температуру теплоносителя и приводит в действие рычаг с закреплённой на нём цепочкой. Другой конец цепочки крепится к воздушной заслонке зольника, которая регулирует подачу воздуха в камеру сгорания.

При повышении температуры воды в отопительном контуре поступление находящегося в воздухе кислорода в топку ограничивается, за счёт чего интенсивность горения снижается. И наоборот, с понижением температуры приводной механизм открывает дверцу заслонки шире, увеличивая поступление кислорода и, соответственно, усиливая скорость сгорания топлива.

Критерии выбора

Для правильного выбора регулятора тяги для твердотопливных котлов нужно ознакомиться с его техническими параметрами, такими как:

температурный диапазон работы терморегулятора;
рабочий ход рычажного привода цепи, который следует сопоставить с перемещением заслонки зольника котла;
максимальное усилие, развиваемое цепным приводом регулятора – оно должно быть больше веса воздушной заслонки;
диаметр резьбового соединения, который должен совпадать с диаметром посадочного гнезда (в противном случае целесообразно заранее побеспокоиться о подходящем переходнике).

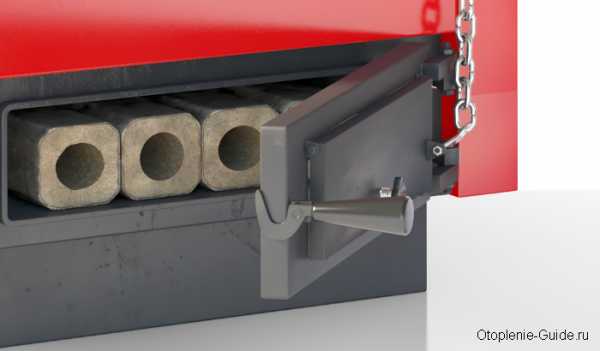

Нижняя часть котла.

Выбирая регулятор, грамотный покупатель обязательно поинтересуется, возможно ли заменить (отремонтировать) его приводной механизм без опорожнения системы отопления, так как не все модели регуляторов обладают этой функцией.

Автоматический регулятор тяги с электрическим приводом

Обладателей дорогостоящих твёрдотопливных котлов могут заинтересовать регуляторы горения с электроприводом, которые обладают более богатым функционалом и эстетикой по сравнению с механическими собратьями. В частности, эти приборы обеспечивают более точную регулировку тяги, позволяют получать уведомления о возникновении нештатной ситуации (в виде звукового сигнала или удалённой сигнализации), управлять циркуляционным насосом (если таковой установлен в системе отопления). На дисплее отражается текущая температура теплоносителя.

Для установки датчика температуры не требуется делать врезку в котёл или отопительный контур: его можно прикрепить на любой стороне агрегата либо на выходном трубопроводе с помощью специальной теплопроводной пасты. Воздушная заслонка приводится в движение шаговым двигателем, управляемым микропроцессором. Все настройки удобно выведены на три кнопки управления. Напряжение на блок управления подаётся через адаптер 220/6 В, потребляемая мощность находится в пределах 5 Вт.

Всё бы хорошо, но вот цена на автоматический регулятор тяги для твердотопливных котлов может составить до 25% стоимости самого котла. Стоит ли овчинка выделки – личное дело каждого.

Видео

Регулятор тяги для твердотопливных котлов |

В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.

Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

Устройство и принцип действия

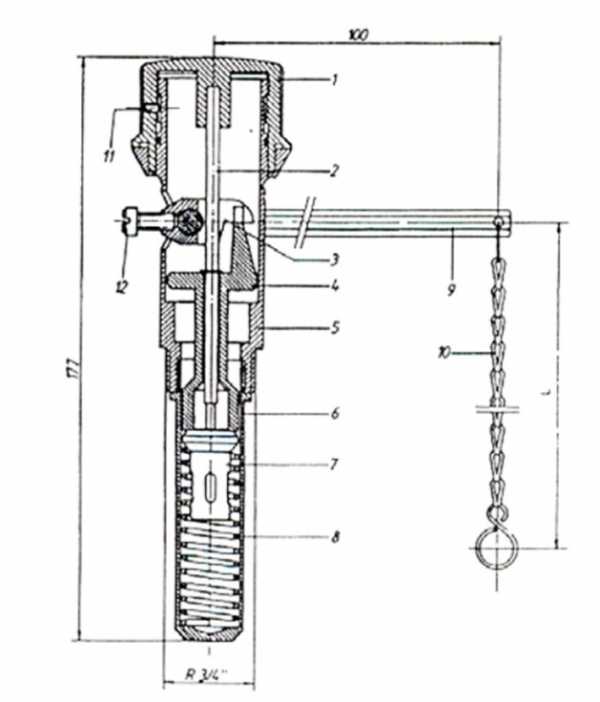

Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.

1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

Диапазон температур воды, в которых может работать термоэлемент.
Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
Максимальная температура теплоносителя.
Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Заключение

Регулятор тяги для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.
