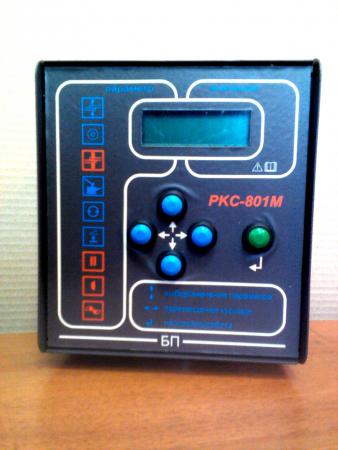

Регулятор контактной сварки РКС-801М

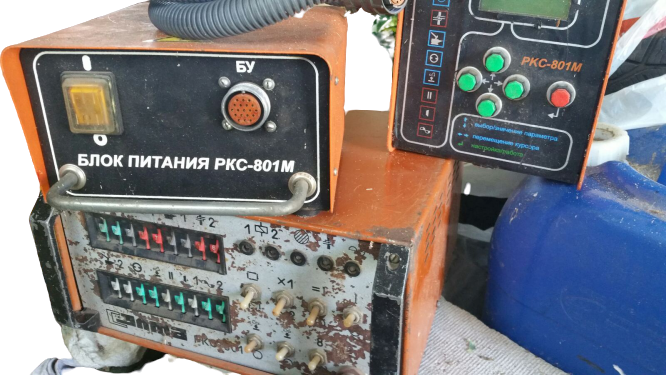

Регулятор контактной сварки РКС-801М предназначен для управления последовательностью действий машин точечной контактной сварки. Конструктивно регулятор состоит из 2-х функциональных блоков: блока управления и блока питания, соединённых между собой кабелем управления.

Управление РКС – 801М производится посредством замыкания и размыкания контактов педали управления сварочной машины.



Цена договорная

Основные особенности РКС-801М:

• полная функциональная совместимость с РКС предыдущих моделей;

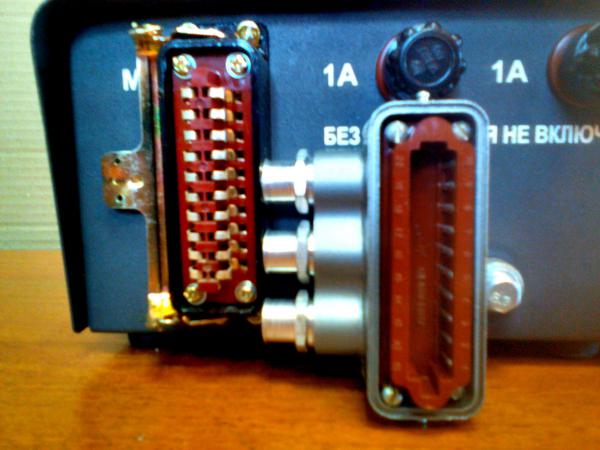

• стандартный разъем для подключения к контактным машинам;
• микропроцессорное управление контактной сваркой;
• графический цифровой дисплей для отображения режимов и их значений;
• энергонезависимая память установленных режимов;
• малогабаритный выносной пульт регулятора контактной сварки с безопасным напряжением питания;
• регулировка времени позиций сварочного цикла с цифровым отчетом;
• управление тиристорным контактором и регулировкой значения сварочного тока;
• стабилизация действующего значения тока сварки при скачках напряжения питающей сети;
• современный дизайн и эргономичность.

Регулятор обеспечивает:
• управление последовательностью действий однофазных машин точечной сварки, имеющих контактор и клапан постоянного тока;
• регулировку продолжительности позиций сварочного цикла с цифровым отсчетом;
• управление тиристорным контактором и регулировку значений сварочного тока.

Основные технические характеристики РКС-801М:

Наименование параметраЗначение
напряжение питающей сети, В2х380
чистота питающей сети, Гц50±0,75
пределы регулирования длительности позиций сварочного цикла (в периодах)*, с:
– предварительное сжатие01-199
– сжатие01-199
– сварка 101-199
– сварка 201-199
– охлаждение01-19
– проковка 101-199
– проковка 201-199
– пауза01-199
– включение усилия с проковкой (повышенного усилия 2) относительно конца позиции “сварка 1”01-19
среднее значение напряжения питания клапанов на сопротивление 51±5% Ом, при номинальном напряжении сети, в24±2,5
параметры импульса включения тиристоров на сопротивление 6,2 Ом±5%:
– амплитуда, В20±5
– длительность, мкс200±100
нижний предел регулирования действующего значения сварочного тока, %, не более±3
верхний предел регулирования действующего значения сварочного тока, %, не более50
число импульсов сварочного тока(1+9)+1
максимальное время модуляции переднего фронта импульса сварочного тока позиции “сварка 1” (при значении позиции “охлаждение” равной одному периоду), с0,2+0,08
потребляемая мощность от сети, ВА, не более75
размеры блока питания, мм200х120х230
масса блока питания, кг4,5
размеры блока управления, мм184х162х92
масса блока управления, кг2

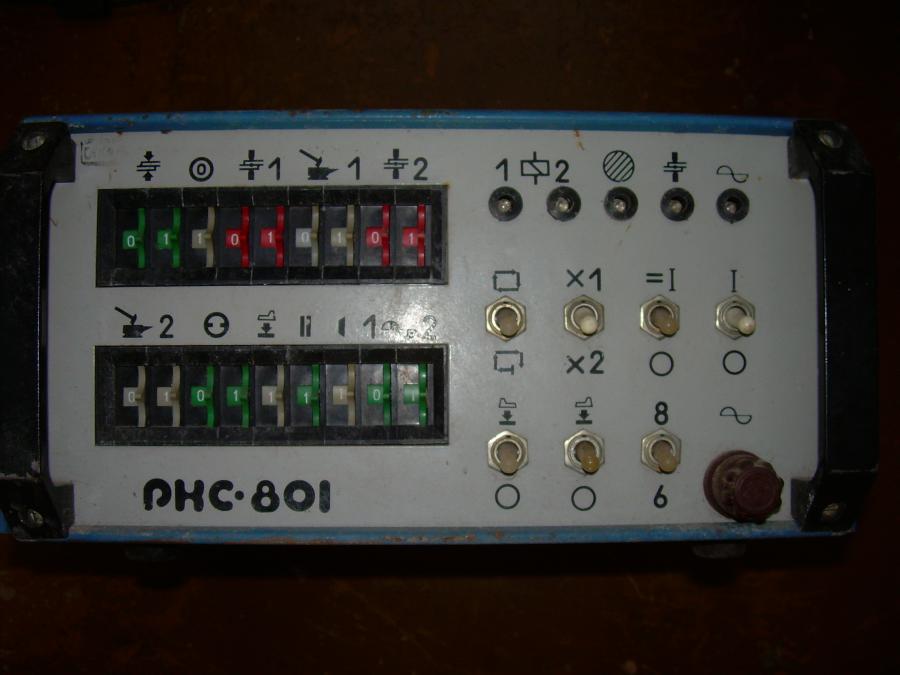

Регулятор контактной сварки, РКС-801 цена 28 500 руб

Описание

Регулятор контактной сварки РКС-801 (аналог устаревшего РКС-801ЛМ) предназначен для управления циклом сварки машин точечной контактной сварки переменного тока.

РКС-801 производства ООО «ПФ «Всё для контактной сварки» изготовлены в климатическом исполнении УХЛ4.

Регулятор предназначен для подключения к электрической сети переменного тока напряжением 380В частотой 50Гц (промышленной частоты).

Регуляторы РКС-801 УХЛ4 обеспечивают следующие основные решения по управления циклом сварки машин контактной сварки:

— Регулирование длительности 8 позиций сварочного цикла (сварочной циклограммы) с цифровым отсчетом (синхронизованным с частотой питающей сети) и цифровой индикацией.

— Управление тиристорным контактором (КТ-07, КТ-11, КТ-12, КТЖМ, КТ-11М и др.)

— Плавное регулирование величины сварочного тока (нагрев) — фазовое управление.

— Управление двумя электропневмоклапанами типа КЭП-16-1 (24В).

— Автоматическую настройку на коэффициент мощности Cos φ с изменением полярности включения первой полуволны сварочного тока машины контактной сварки.

— Стабилизацию действующего значения сварочного тока машины контактной сварки при колебаниях напряжения питающей сети (от 340В — до 405В).

— Регуляторы разработаны в полном соответствии с требованиями, предъявляемыми к машинам контактной сварки типа МТ-2103, МТ-3001, МТ-4019.

Регулятор контактной сварки предназначен для работы в закрытых помещениях или под навесом с температурой окружающей среды от плюс 1 °С до плюс 35 °С и относительной влажностью воздуха не более 65% при 20 °С.

Регуляторы не предназначены для работы в среде, насыщенной токопроводящей пылью и содержащей пары и газы, вызывающие усиленную коррозию металлов и разрушающие изоляцию.

Связаться с продавцом

Пределы регулирования длительности позиций сварочного цикла, периодов сети:

Предварительное сжатие: 1-99(х2)

Сжатие: 1-99(х2)

Проковка 1: 1-99(х2)

Проковка 2: 1-99(х2)

Ток 1: 1-99(х2)

Ток 2: 1-99(х2)

Пауза: 1-99(х2)

Пульсация «Ток 1» (импульсная сварка) : от 1 до 9

Длительность нарастания переднего фронта сварочного тока (модуляция), c: 0. 30

Напряжение питания клапанов, B: 24.00

Параметр импульса включения тиристоров:

Амплитуда, В: 20±5

Длительность, мкс: 200±100

Потребляемая мощность (не более), ВА: 60.00

Габаритные размеры (ДхШхВ), мм: 275х210х100

Масса (не более) , кг: 3.50

Лицензии и сертификаты

    Нет

Связаться с продавцом

МТ-2103-2 АППАРАТ КОНТАКТНО-ТОЧЕЧНОЙ СВАРКИ — Сварочное оборудование, дуговая и контактная сварка, купить на официальном сайте Техносвар Технологический Центр в Пскове

Аппарат сварочный МТ-2103-2 предназначен для контактной точечной сварки переменным током деталей из низкоуглеродистых и нержавеющих сталей.

Специальная конструкция нижней консоли позволяет сваривать обечайки диаметром 200 мм и длиной 900 мм.

Благодаря своим технологическим характеристикам сварочный аппарат позволяет сваривать широкий спектр изделий. Толщина свариваемого материала зависит от марки материала и требований к качеству сварного соединения.

Диапазоны свариваемых толщин

Низкоуглеродистая сталь

1,0+1,0 — 3,5+3,5 мм

Низколегированная сталь

0,8+0,8 — 3,0+3,0 мм

Нержавеющая сталь

0,8+0,8 — 2,0+2,0 мм

Титановые сплавы

1,0+1,0 — 2,0+2,0 мм

Хромоникелевые сплавы

0,5+0,5 — 2,0+2,0 мм

Медные сплавы

0,5+0,5 — 0,8+0,8 мм

Алюминиевые сплавы

0,5+0,5 — 0,8+0,8 мм

Диапазоны диаметров сварных крестообразных соединений стержневой арматуры

Класс А240

6+6 — 16+16 мм

Класс А300, А400С

 6+6 — 14+14 мм

Класс А500С, А600С

6+6 — 12+12 мм

Преимущества сварочного аппарата МТ-2103-2

Изготовлен из российского сырья и материалов, имеющих все необходимые сертификаты

Микропроцессорное управление на базе контроллера контактной сварки РКС-810 собственного производства с памятью 20 технологических программ сварки и стабильное воспроизведение параметров сварки

Установка параметров сварки на передней панели контроллера контактной сварки РКС-810 и цифровая индикация заданных параметров

В качестве источника сварочного тока используется трансформатор собственного производства, залитый эпоксидным компаундом

Жидкостное охлаждение сварочного трансформатора и вторичного контура

Независимое регулирование усилия сжатия сварки и ковки двумя редукторами с противодавлением в пневмоцилиндре

Дополнительные опции:

Автономная замкнутая система жидкостного охлаждения

Автономная компрессорная установка

Электроды для контактной сварки различной конфигурации

Сборочно-сварочное оборудование
