  РЕГУЛЯТОРЫ ДАВЛЕНИЯ ГАЗА
Регуляторы давления снижают и поддерживают постоянное давление газа в заданных пределах путем изменения расхода протекающего через регулирующий клапан газа. По принципу действия регуляторы давления подразделяются на регуляторы непосредственного действия (прямого) и регуляторы непрямого действия, причём как первые, так и вторые могут быть прерывного и непрерывного действия.
В регуляторе непосредственного или прямого действия регулирующий орган находится под действием регулируемого параметра или прямо, или через зависимый параметр, и при изменении регулируемого параметра приводится в действие усилием, возникающим в чувствительном элементе регулятора и достаточным для перестановки регулирующего органа без какого-либо постороннего источника энергии.
В регуляторе непрямого действия (автоматический регулятор) чувствительный элемент воздействует на регулирующий орган посторонним самостоятельным источником энергии, которым
могут служить воздух, газ, жидкость и т. п. При изменении величины регулируемого параметра усилие, возникающее в чувствительном элементе регулятора, приводит в действие лишь вспомогательное устройство.
Оба вида регуляторов состоят из регулирующего клапана, чувствительного (измерительного) и управляющего элементов.
В регуляторах непосредственного действия чувствительный и управляющий элементы являются составными частями привода регулирующего клапана и неотделимы от него. У регулятора прямого действия чувствительный и управляющий элементы — самостоятельные приборы, отделенные от регулирующего клапана.
Регуляторы непосредственного действия по сравнению с регуляторами непрямого действия обладают меньшей чувствительностью. Это объясняется тем, что клапан при изменении величины регулируемого параметра начинает перемещаться только после возникновения усилия, достаточного для преодоления сил трения во всех подвижных частях. У регулятора непрямого действия силы трения преодолеваются за счет постороннего источника энергии, и не требуется значительного изменения усилий на. мембрану. Поэтому регулирование происходит здесь более плавно. Однако независимо от принципа действия регуляторы должны всегда обеспечивать достаточно устойчивое регулирование. Регуляторы давления непосредственного (прямого) действия. Регулятор представляет собой дроссельное устройство, приводимое в действие мембраной, находящейся под воздействием регулируемого давления. Всякое изменение давления газа вызывает перемещение мембраны, а вместе с ней и изменение проходного сечения дроссельного устройства, что влечет за собой уменьшение или увеличение расхода газа, протекающего через регулятор. Таким образом, обеспечивается постоянство давления на заданном уровне.
Регуляторы подразделяются в зависимости от формы и типа дроссельных устройств, вида мембран (плоские и манжетные), способов сочленения мембран с клапанами, рода нагрузки для уравновешивания давления газа на мембрану. Выпускаются регуляторы давления непосредственного действия, у которых передача импульса давления — расхода на мембрану идет через трубу, соединенную с газопроводом, подводящим газ к регулятору (регуляторы «до себя»), и регуляторы «после себя», где импульс передастся на мембрану через трубку, соединенную с газопроводом после регулятора.
В зависимости от типа клапанов регуляторы могут быть односедельными, двухседельными, с мягкими и твердыми седлами. В зависимости от рода нагрузки на мембрану различают три типа регуляторов: с весовой нагрузкой, с пружинной и с нагрузкой, создаваемой давлением газа. Выбор регуляторов осуществляют на основании: максимального и минимального расходов газа; колебания расхода газа в
течение суток; давления газа на входе и допустимых колебаний на выходе; состава газа; места установки регулятора.
Для герметичности и полного прекращения расхода газа (например, при установке регуляторов на тупиковых участках) более целесообразно применять односедельные регуляторы, обеспечивающие наибольшую плотность закрытия. Поэтому в городском газовом хозяйстве наиболее распространены именно односедельные клапаны.
Химический состав газа влияет на срок службы регулятора и отдельных его частей, особенно на применяемые резиновые детали. В основном в регуляторах применяется бензомасломорозостойкая резина. Регуляторы давления с пружинным управлением приводом типа РД служат для снижения давления газа со среднего или высокого на низкое. Регуляторы устанавливают непосредственно у газопотребляющнх установок, в шкафах на стенах зданий и в специальных помещениях для регуляторных пунктов.
Регуляторы типа РД (рис. 13, табл. 4.5) состоят из двух основных узлов дроссельного органа и привода. Дроссельный орган представляет собой вентильный корпус с муфтовыми концами и имеет второй ввод газа (прямо на клапан), что позволяет располагать входной и выходной газопроводы под углом 90° и устанавливать регуляторы как на прямом, так и на угловом участке газопровода. Для удобства присоединения регуляторов к газопроводам оба входных патрубка снабжены внутренними и наружными трубными резьбами, а на выходном патрубке установлена накидная гайка с ниппелей. Дросселирующее устройство состоит из клапана и ввернутого в крестовину латунного сопла, которое сопрягается с односедельным мягким клапаном с резиновой прокладкой.

рис13

Клапан соединяется коленчатым рычагом с мембраной. Корпус регулятора соединяется с крестовиной накидной гайкой. На заданное выходное давление регулятор и предохранительно-сбросной клапан настраивают пружиной.
Предохранительные клапаны служат для сброса газа в атмосферу в случае возрастания давления в газопроводе конечного-давления сверх предельного. В зависимости от диаметра седла увеличение давления газа
на входе на 0.1 МПа вызывает рост конечного давления на 25...80 Па.
При работе регулятора на сжиженных газах расход учитывают с коэффициентом 0,5, гарантирующим защиту регулятора от резкого понижения температуры.
Пропускная способность регулптора при начальных давлениях газа до 0,6 МПа в значительной степени зависит от варианта входа газа в регулятор. При входе газа сбоку пропускная способность меньше, чем при входе газа прямо на клапан, из-за дополнительных потерь напора в крестовине, возрастающих с увеличением расхода.

таблица4,5

Для начальных давлений от 0,6 до 1,6 МПа существенного отличия в изменении подачи газа прямо на клапан и сбоку клапана не наблюдается. При изменении расхода газа от 5 до 100 % (100 % — номинальный расход) давление после регуляторов меняется на ±7..14% при настройке на 2 кПа. Такое падение конечного давление
при увеличении расхода вполне допустимо для регуляторов данного типа.
Увеличение давления газа на входе на 0,1 МПа вызывает увеличение конечного давления на 40 Па независимо от диаметра седла.
Количество газа, сбрасываемого через предохранительно-сбросной клапан, настроенный на начало сброса при 1,8 кПа:
Давление под мембраной,    кПа    1,8      2     2,2   2,4   2,6     2,8 3
Расход. /ч                             0,006    1.6   3,3   4,9   6,55   8,2 9.5


Регуляторы РД-32М и РД-50М выпускаются серийно.
Регуляторы давления типа РДУК-2, разработанные Мосгазпроектом по предложению инж. Ф. Ф. Казанцева, предназначаются для снижения давления газа в газопроводах с высокого на высокое, среднее и низкое давление, а также со среднего на среднее и низкое.

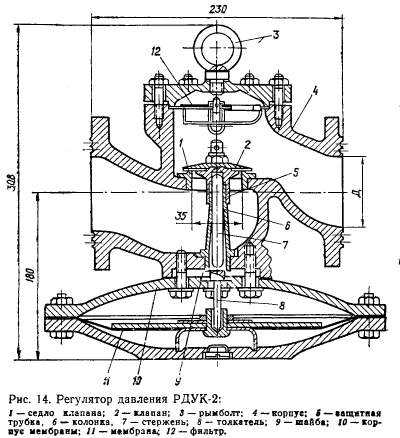

рисунок 14

Регуляторы могут быть использованы на закольцованных и тупиковых городских сетях, регуляторных станциях, па промышленных и коммунально-бытовых газифицированных объектах. Эти регуляторы (рис. 14) относятся к регуляторам непосредственного действия с командным прибором. Надмембранное пространство регулятора управления импульсной трубкой соединяется с газопроводом за регулятором давления. Таким образом, давление над мембраной регулятора управления всегда равно давлению газа в газопроводе. Регуляторы
давления типа РДУК-2 разработаны на условные проходы 50, 100 и 200 мм. Давление под мембраной регулятора управления равно атмосферному. Когда давление в газопроводе равно установленному, усилие от давления газа на мембрану регулятора управления равно усилию пружины. При этом клапан регулятора управления частично открыт. При понижении давления в газопроводе пружина преодолевает усилие от давления газа на мембрану, в результате чего последняя поднимается кверху, увеличивая открытие клапана. При
повышении давления открытие клапана уменьшается. Расход газа, протекающего через клапан регулятора управления, пропорционален величине его открытия. Для установки регулятора управления на требуемое давление изменяют сжатие пружины. Головка регулятора управления трубкой соединяется с подмембранным пространством регулирующего клапана, которое соединено трубкой с подклапанным пространством. Чтобы регулирующий клапан начал действовать, давление в подмембран ном пространстве должно создать усилие, больше суммы усилий, создаваемых входным давлением на клапан и выходным давлением на мембрану в надмембранном пространстве.

Необходимый перепад давления между подмембранным и надмембранным пространством создается благодаря наличию дросселей в трубках.

В качестве командного прибора применяются регуляторы управления КН2 и КВ2.
В настоящее время выпускаются регуляторы нового типа блочные конструкции Ф. Ф. Казанцева (РДБК). Они отличаются универсальностью и повышенной надежностью в работе. Неравномерность выходного давления при использовании РДБК меньше, чем при использовании РДУК.
Регуляторы РД заменяются регуляторами РДБК.

Регулятор давления газа домовой РДГД-20 предназначен для снижения давления природного газа со среднего уровня до низкого, а также для автоматического поддержания давления перед бытовыми газовыми аппаратами на заданном уровне. Рассчитан на работу при температуре наружного воздуха -30...50 °С без дополнительного обогрева.

рис15   рис16

Главная конструктивная особенность регулятора — встроенный отсечной клапан, выполняющий роль ПЗК (рис. 15). Регулятор РДГД-20 монтируется на горизонтальном участке газопровода на высоте, как правило, не более 2,2 м стаканом вверх. В зону обслуживания при этом могут входить: отдельный подъезд секционного дома, отдельное здание или групп зданий.
Расстояние от регулятора, установленного на стене здания (кроме жилых домов, для которых размещение домовых регуляторов следует предусматривать только на глухих стенах), оконных, дверных и других проемов должно быть не менее 1 м по вертикали и 2 м по горизонтали при давлении газа на входе в регулятор не более 0,3 МПа. При необходимости его защищают от повреждения запирающимся металлическим кожухом (рпс. 16). Установка регулятора в системах газоснабжения производится в соответствии с нормалью НГ-53-81, разработанной Гипрониигазом.
Применение систем газоснабжения среднего давления позволяет значительно снизить металлоемкость газовых сетей (до 30...40 %), создать наиболее благоприятные условия для сжигания газа (при стабильном давлении) и, следовательно, повысить КПД используемых приборов, улучшить санитарно-гигиенические условия газификации помещений.

Регуляторы давления непрямого действия.
 В регуляторах непрямого действия регулирующий орган перемешается за счет вспомогательных устройств:
пневматических, работающих на сжатом воздухе или газе;
гидравлических, работающих на жидкости (масло или вода) под давлением;
электрических, в которых привод исполнительного механизма осуществляется электродвигателем или соленоидным клапаном;
электрогидравлических, у которых перестановка регулирующего органа осуществляется гидравлическим способом, а управление приводом — электрическим.

Автоматический регулятор непрямого действия состоит из следующих основных частей:
задающего устройства, при помощи которого регулятор настраивают на заданное значение регулируемой величины;
воспринимающего элемента, непосредственно воспринимающего регулируемую величину и преобразующего ее;
измерительного устройства, измеряющего сигнал, полученный от воспринимающего устройства и сравнивающего его с заданной величиной;
 усилительного устройства, который усиливает сигнал за счет вспомогательного источника энергии; исполнительного механизма, непосредственно перемещающего регулирующий орган;
регулирующего органа (клапана, дроссельной заслонки и т. д.), изменяющего размер потока вещества.
Из автоматических регуляторов давления непрямого действия в практике газоснабжения наибольшее распространение получили пневматические регуляторы.
Они широко применяются для газораспределительных и газгольдерных станциях, а также на крупных городских и промышленных установках, на которых не могут быть применены регуляторы давления непосредственного действия.
Простота конструкции, надежность, легкость обслуживания, а также взрывобезопасность и пожаробезопасность являются основными достоинствами пневматических регуляторов.

Назад   Вперед   К началу страницы
Статистика

Поиск по сайту







gazapparat.ucoz.ru

Регулятор давления газа - Справочник химика 21


    Устройство и назначение регуляторов давления газа [c.124]

    I — труба Вентури 2 — смесительная камера 3 — корректор соотношения 4 — воздушное инжектирующее сопло 5 — клапан-бабочка б —нуль-регулятор давления газа 7 — атмосферное сопло 8 — диафрагма 9 — выпуклое отверстие Ю — выходное отверстие смесителя I — подача газа [c.116]

    ДО комнатной. Затем алкилат перегружали в находящуюся прн атмосферном давлении замкнутую систему, состоящую из двух скрубберов (для отмывки от ВРз), соленоидного клапана и 10-литрового сборника, снабженного автоматическим регулятором давления. Газ и жидкий продукт анализировали на хроматографической колонке. [c.74]

    I — барабаны со щелочью 2 — бак-растворитель 3 — емкости 4 — фильтр для очистки воды от механических примесей 5 — емкость для кислотного регенерационного раствора 6, 1 — ионообменные колонны 3 — емкость для щелочного регенерационного раствора 9 — сборники очищенной воды — питательный бак —фильтры для очистки газов от щелочного тумана 12 — аппарат для каталитической очистки водорода 13 — аппарат дожигания примесей водорода и кислорода 14 — холодильники газов 15 — осушители газов —ресиверы водорода и кислорода /7 — клапанные регуляторы давления газов 18, 19 — кислородный и водородный промыватели газов — регуляторы перепада давления газов 20 — разделительные колонны 21 — электролизер 22 — баллоны с азотом для продувки электролизера И — преобразователь тока [c.29]

    Получаемые при электролизе водород и кислород в колоннах 2(9 отделяются от раствора электролита и поступают в промыватели и регуляторы давления газов 18 и 19, в которых газы охлаждаются и отмываются водой от щелочного тумана, после чего через клапанные регуляторы давления 17 они направляются потребителям. [c.125]

    Крепится регулятор на панели прибора гайкой 20 с шайбой 19 и фиксируется от проворачивания штифтом 18. Из регулятора давления газ поступает на манометр и к игольчатому дросселю, настройкой которого достигается плавная регулировка давления и расхода газа в нужных пределах. [c.230]

    Водород и кислород, получаемые в процессе электролиза, в колонках 20 отделяются от циркулирующего раствора электролита и поступают в промы-ватели — регуляторы давления газов 18 и 19, в которых газы охлаждаются и отмываются от щелочи. [c.28]

    На рис. 55 показана схема телеуправления системы Мос-газ . К регулятору давления газа смонтирован электромотор 1 и редуктор 3. Свободный конец оси редуктора вставлен под регулировочную гайку пилота. Из диспетчерского пункта по телефонной паре на электромотор подается ток силой 40 ма и напряжением 50—70 в. При вращении электромотора и редуктора будет вращаться и регулировочный винт пилота управления. Причем, если необходимо увеличить давление газа, то винт вращается вправо, а если давление газа надо уменьшить — влево. При помощи переключателя из пункта управления двигатель можно вращать в любом направлении и тем самым регулировать требуемую величину давления газа. [c.113]

    РЕГУЛЯТОРЫ ДАВЛЕНИЯ ГАЗА [c.124]

    Регуляторы давления газа снижают и поддерживают постоянное давление газа в заданных пределах путем изменения количества газа, протекающего через регулирующий клапан. [c.124]

    Для чего предназначен регулятор давления газа  [c.158]

    Как по принципу действия подразделяются регуляторы давления газа Преимущества и недостатки тех и других регуляторов. [c.158]

    Как подразделяются регуляторы давления газа прямого действия  [c.158]

    В состав резервуарных установок сжиженного газа входят резервуары (2—6 штук), трубопроводы обвязки резервуаров, арматура, регуляторы давления газа, предохранительные клапаны, показывающие манометры, указатели уровня сжиженного газа и испарители (в установках с искусственным испарением сжиженного газа). [c.263]

    Батареи ТЭ являются частью сложных энергоустановок, в которые входят емкости для реагентов регуляторы давления газов конденсаторы образующейся воды насосы теплообменники для поддержания оптимально температуры и т. п. [c.122]

    Газы из электролизеров 1 поступают в газоотделители водорода 2 и кислорода 3, являющиеся общими для всех катодных и всех анодных ячеек. Здесь происходит частичное отделение паров воды и унесенных капель электролита. Далее водород и кислород поступают в холодильники 4, орошаемые водой, а затем в регуляторы давления газов 5. Последние служат для предотвращения перепада давлений в катодной и анодной ячейках электролизера, которое может привести к обнажению диафрагмы и передавливанию электролита из одного отделения

www.chem21.info

РДНК, Регуляторы давления газа комбинированные

  Регуляторы давления газа комбинированные
РДНК-32,
РДНК-50, РДНК-50П, РДНК-50у, РДНК-400.

Регуляторы давления РДНК-32, РДНК-50, РДНК-50П, РДНК-50у, РДНК-400 предназначены для снижения высокого или среднего давления газа на низкое, для автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. На базе регуляторов РДНК выпускаются газорегуляторные пункты (ГРПШ, ГРПШН)
Вид климатического исполнения регулятора: УХЛ4 по ГОСТ15150-69.
Регулируемая среда: Природный газ по ГОСТ 5542-87.

Ориентирование изделия: Регулятор может быть установлен как на горизонтальном так и на вертикальном участке газопровода.
Для вертикальной установки регулятора РДНК необходимо ослабить гайку крепления (РДНК-32) или выкрутить крепёжные болты (РДНК-50, РДНК-400) между крестовиной 1 и корпусом 8 и повернуть крестовину на 90 градусов при этом корпус с мембранной камерой должен остаться в горизонтальном положении стаканом 14 в верх.

Регуляторы поставляются настроенные на нижний предел выходного давления.

Рабочие диапазоны регуляторов РДНК.
РДНК–32/3 - Рвх=0,01-1,2МПа, Рвых=2,0-2,5кПа   Q=1,3-64м³/ч.
РДНК–32/6 - Рвх=0,01-0,6МПа, Рвых=2,0-2,5кПа   Q=4-105м³/ч.
РДНК–32/10 - Рвх=0,01-0,3МПа, Рвых=2,0-2,5кПа   Q=11-100м³/ч.
РДНК - 400 - Рвх= 0,1-0,6 МПа, Рвых= 2,0-5,0 кПа   Q=120-600 м³/час.
РДНК - 50 (50П)-Рвх=0,1-1,2 МПа, Рвых= 2,0-5,0 кПа, Q=120-900 м³/час.
РДНК - 50 У - Рвх= 1,2 МПа, Рвых= 130 мм.в.ст.  Q=до 900 м³/час.
Примечание-Регуляторы начинают работать
от 0,1 м3/час при всех входных значениях.

Средний срок службы до списания не менее 10 лет.
Средний срок службы до утилизации не более 15 лет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

регуляторов РДНК - 32/3, РДНК - 32/6, РДНК - 32/10.

регуляторов РДНК - 50, РДНК - 50П.регуляторов РДНК - 400.

Виды работ по обслуживанию  регулятора давления газа РДНК описаны в паспорте изделия.

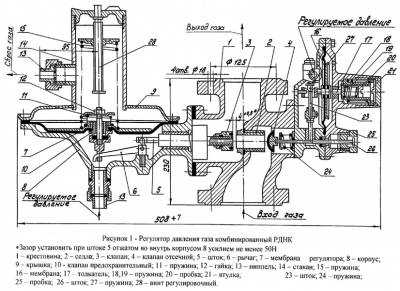

Схема регулятора РДНК.

Краткое описание устройства и общего
принципа работы
регулятора РДНК.
В комбинированном регуляторе РДНК скомпонованы, соединены и независимо работают устройства: непосредственно регулятор давления, автоматическое отключающее устройство, предохранительный-сбросной клапан. Регулятор давления состоит из крестовины 1 с седлом 2 и корпуса 8 с мембранной камерой. Клапан 3 через шток 5 и рычаг 6 соединен с мембраной регулятора 7, закрепленной в корпусе 8 крышкой 9. На мембране 7 находится предохранительный-сбросной клапан 10 с пружиной 11 и гайкой 12. В крышке 9 мембранной камеры имеется ниппель 13 для сброса газа в атмосферу и стакан 14, в котором располагаются пружина 15 и винт регулировочный 28, предназначенные для настройки выходного давления. Отключающее устройство имеет мембрану 16, связанную с толкателем 17, к которому пружиной 27 поджат шток 23, фиксирующий открытое положение отсечного клапана 4. Настройка отключающего устройства осуществляется пружинами 18 и 19 вращением пробки 20 и втулки 21. Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок крестовины 1, седло 2. Проходя через щель между рабочим клапаном 3 и его седлом 2, газ редуцируется до низкого давления и по выходному патрубку поступает к потребителю. Импульс регулируемого выходного давления от газопровода за регулятором подводится в под мембранную полость регулятора и над мембранную полость отключающего устройства. В случае повышения давления на выходе регулятора открывается предохранительный-сбросной клапан 10, обеспечивая сброс газа в атмосферу через «свечу». Настройка давления срабатывания предохранительного-сбросного клапана производиться путём ослабления или сжатия пружины 11 вращением гайки 12. При дальнейшем повышении давления газа мембрана 16 отключающего устройства с толкателем 17 начинает перемещаться, выталкивая шток 23 из зацепления со штоком 26. В случае повышения давления на выходе регулятора шток 23 полностью выйдет из зацепления со штоком 26 отсечного клапана 4, который под действием пружины 24 перекроет вход газа в регулятор. При понижении выходного давления мембрана 16 отключающего устройства с толкателем 17 также вытолкнет шток 23 из зацепления со штоком 26 и клапан 4 перекроет вход газа в регулятор.
Пуск регулятора РДНК в работу после устранения неисправностей, вызвавших срабатывание отключающего устройства, производится вывертыванием вручную пробки 25 и оттягиванием штока 26. В результате чего клапан должен перемещаться до тех пор, пока шток 23 под действием пружины 27 переместится и западет за выступ штока 26, удерживая клапан 4 в открытом положении. После этого пробку 25 необходимо ввернуть до упора.

Размещение и монтаж регулятора давления газа РДНК
Регулятор установить на вводе в здание котельной или в проветриваемом нежилом помещении в соответствии с проектом, разработанным специализированной организацией и утвержденным в установленном порядке. При необходимости регулятор может быть размещен в металлическом запирающемся шкафу. К сбросному патрубку на резьбовой муфте должна быть присоединена "свеча" с условным проходом 20 мм для сброса газа в атмосферу.
"Свеча" должна быть выведена наружу в места, обеспечивающие безопасность эксплуатации.
Монтажная схема регулятора должна обеспечивать возможность удобного доступа к регулятору. Высота установки регулятора должна быть не более 2 м. При установке регулятора на высоте более 2 м предусмотреть площадку для обслуживания. На газопроводе перед и за регулятором должна предусматриваться установка газовых кранов.
Монтаж и включение регулятора должны производиться специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, ПБ 12-529-03, а также  руководством по эксплуатации.
Рекомендуемая схема обвязки представлена в технических характеристиках регуляторов.Запуск регулятора РДНК в работу
1. Вывернуть пробку 25. 2. Открыть плавным поворотом кран перед регулятором. Кран после регулятора при этом должен быть закрыт. Давление газа после регулятора должно соответствовать настроенному. 3. Потянуть за шток 26 и плавно переместить до момента, когда шток 23 западет за выступ штока 26 отсечного клапана 4. Это положение соответствует открытию отсечного клапана 4. 4. Проверить фланцевые соединения регулятора с газопроводом на герметичность при помощи мыльной эмульсии, при наличии утечек устранить их. Утечки не допускаются. 5. Открыть плавным поворотом кран  после регулятора и проверить давление газа по манометру АМ-13 ТУ .92-891.026-91. Давление газа после регулятора должно быть в пределах. соответствующих диапазону настройки регулятора. 6. Установить пробку 25 на место.

 Настройка регулятора РДНК
 Конструкцией регулятора предусмотрена настройка следующих параметров:
- настройка выходного давления;
- настройка давления срабатывания предохранительного-сбросного клапана;

- настройка давления срабатывания отключающего устройства при понижении выходного давления;
- настройка давления срабатывания отключающего устройства при повышении выходного давления.

Настройка выходного давления
производится вращением регулировочного винта 28, ослабляющим или сжимающим пружину 15. Настройка давления срабатывания предохранительного-сбросного клапана производится путем ослабления или сжатия пружины 11 вращением гайки 12. Настройка давления срабатывания отключающего устройства при понижении выходного давления производится путем ослабления или сжатия пружины 19 вращением пробки 20. Настройка давления срабатывания отключающего устройства при повышении выходного давления производится путем ослабления или сжатия пружины 18 вращением втулки 21.

При работе с регулятором должны соблюдаться общие положения по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-81, ПБ 12-529-03 и СНиП 42-01-2002.
