Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

  • 1. Циркуляционный насос.
  • 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
  • 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
  • 4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
  • 5. Изогнутая трубка для подключения насоса.
  • 6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
  • 7. Ручной воздухоотводчик.
  • 8. Стакан для датчика тепмпературы термоголовки.
  • 9. Фитинги для подключения петель отопительного трубопровода.
  • 10. Термометр.
  • 11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

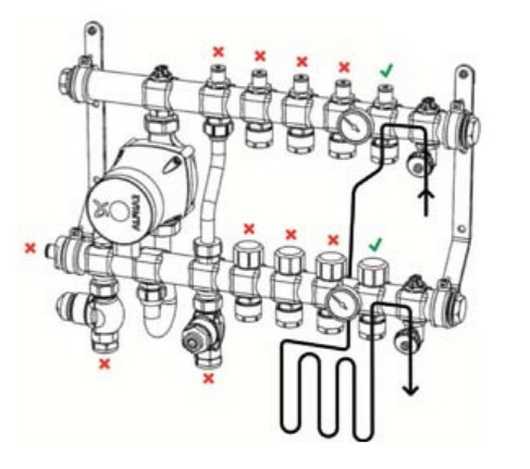

Схема заполнения контуров:

Последовательность заполнения:

  • Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
  • Закрываются термостатические и балансировочные клапана всех контуров.
  • Открывается балансировочный и термостатический клапана заполняемого контура.
  • Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
  • Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
  • После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

  • Клапан 2 полностью открытый.
    3 полностью открытый.
    4 полностью закрытый.
    Насос 1 включенный.
  • Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
  • На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

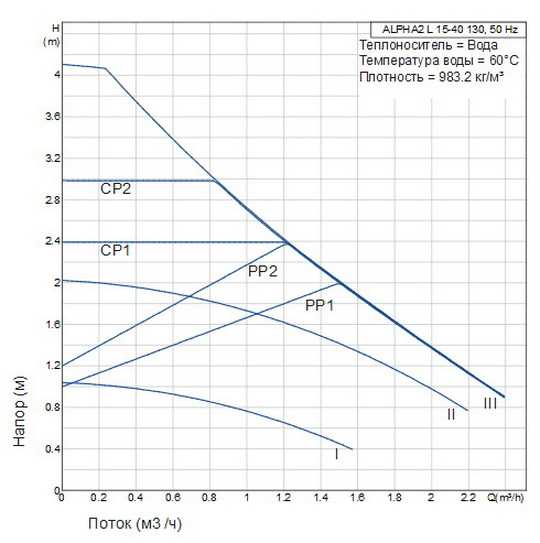

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

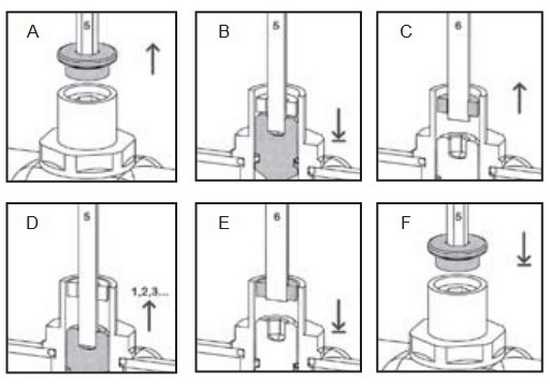

Настройка балансировочных клапанов производится в следующем порядке.

  • Шестигранным ключем на 5 мм снимается крышка (А).
  • Клапан закручивается до упора (В).
  • Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
  • Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

teplodom1.ru

Регулировка коллектора валтек — Все про стройку

Сегодня все чаще приходится слышать о том, что отопительная техника постоянно развивается, появляются все новые ее виды, которые отличаются по качеству и по своей функциональности. С ее помощью намного упрощается монтаж различных отопительных систем. Одним из самых популярных видов отопительных аппаратов – выступают водяные коллекторы отопления. Они необходимы для обогрева помещения с помощью теплого пола, в который будет производиться их монтаж.

 Водяные коллекторы отопления от компании Valtec выступают качественным оборудованием для теплоснабжения зданий разного типа. Их можно установить в системы отопления жилого дома, общественных помещений, а также коммерческих организаций. Вся техника от компании Валтек имеет высокое качество и отличные технические характеристики.

Разновидности продукции
Среди разновидностей выпускаемых компаний водяных коллекторов отопления, можно выделить следующие их виды:

  • Пустые;
  • Отсекающие;
  • Регулируемые;
  • Смесительные узлы;
  • Коллекторные узлы.

Пустые коллекторы отопления — имеют малый вес и небольшие габариты. Они необходимы для использования в помещениях с небольшой площадью. Благодаря использования этой арматуры, можно обогреть помещение небольшой площади за считанные минуты.
 Пустые коллектора в основном используют для разводки водоснабжения, для отопления их используют только в малых контурах (1-2 контура до 50м), так как они не имеют никакой регулировки.
Отсекающие коллекторы — предназначаются для распределения потока транспортируемого нагревательного элемента, непосредственно потребителю. Такая техника используется на трубопроводе системы горячего и холодного водоснабжения. Также данный тип коллекторов будет целесообразно использовать в отопительной системе, на технологическом трубопроводе или в системе сжатого воздуха. Такие коллектора не имеют возможности регулировать поток, они могут только отсекать контура.

Регулируемые коллекторы — предназначены для управляемого распределения потоков жидкости в системе как водоснабжения, так и отопления. Такие коллектора работают только в ручном режиме не имея возможности автоматического управления, так как у них клапаны ручной настройки а не термостатические.
 Чаще всего регулируемые коллекторы используются для распределения и подвода от основного трубопровода к сантехническим устройствам. С их помощью легко организовать поквартирное отопление. Что касается монтажа водоснабжения, то с помощью данных коллекторов, можно установить узлы учета тепла по разным квартирам в отдельности.

Смесительные узлы — от компании Valtec производятся специально для отопительных систем напольного вида. С их помощью можно достаточно быстро организовать обогрев водяного пола. В обогреваемом помещении получается создать управляемую циркуляцию носителя тепла, с температурой ниже, от температуры источника тела. С помощью смесительных узлов можно отделить контур радиаторного отопления от контуров теплого пола и увязать их в единую систему.
 Смесительные узлы Валтек прекрасно адаптированы под современные отопительные системы, для совместного использования и распределения коллекторов водяного отопления. С их помощью удается сохранить межосевое расстояние между присоединительными патрубками, до 20 см. Габариты узлов позволяет их установить в коллекторном шкафу.
Коллекторные узлы Valtec – это комплект оборудования служащий для увязки одного или нескольких видов отопительного оборудования. С помощью них удобно правильно и грамотно настроить систему теплоснабжения. Данные узлы позволяют управлять контурами в режиме автоматики. В зависимости от того, какой будет температура воздуха, пола или теплоносителя – такие настройки коллектора нужно будет задать. Каждый подобный агрегат оснащен штатным комплектом, что состоит из термостатических клапанов, заглушек с воздухоотделителями, а также запорного крана. С помощью обычного сантехнабора монтаж данного вида коллектора отопления будет произведен качественней и в кратчайшие сроки. Коллекторы Valtec позволяют существенно снизить трудоемкость монтажа всех устанавливаемых водопроводов в помещении. Использование сборных узлов очень выгодно при условии ограниченности площади для монтажа, когда установка электронных подстанций или другой габаритной техники не будет представляться возможной или будет стоить огромных финансовых средств и усилий.
 Сборные коллекторные узлы позволяют легко распределить подачу теплоносителя по всем контурам комнаты, не зависимо от требуемой температуры обогрева. Сегодня данная арматура используется в потолочном и напольном отоплении, так как обладает высокими техническими показателями и отличным качеством. Если есть необходимость подключиться системе к высокотемпературному кон

vse-pro-stroyku.sqicolombia.net

Обзор коллекторов Valtec для дома

В различных системах отопления коллекторы Valtec используются с целью организации распределения потоков теплоносителя по контурам, а также для понижения температуры последнего до заданных параметров. С помощью коллекторов легко можно регулировать объем теплоносителя, подаваемого в отдельный контур системы, а также производить корректировку уровня давления. Нередко такие устройства используются и в системах горячего водоснабжения. В этом случае их задача – это стабилизация давления, вследствие чего создаются условия для исключения падения напора в кранах при одновременной эксплуатации нескольких водоразборных точек.

Особенности коллекторов Valtec

Для производства коллекторов Valtec 1, а также продукции других серий и модификаций используется качественная нержавеющая сталь марки AISI 301 и 301 или латунные сплавы с маркировкой CW617N. Устанавливать и эксплуатировать распределительные устройства можно в системах с давлением до 10 атм., при этом допустимый температурный максимум для теплоносителя может достигать 120 °C. В зависимости от особенностей контура системы отопления и ее размеров, потребитель может выбрать устройства с количеством выходов от 2 до 12, кроме того следует обратить внимание и на то, что производитель предлагает изделия с параметрами 1« и 11/4«.В роли уплотнительных колец используются изделия из синтетического каучука марки EPDM.

Срок службы коллекторов, используемых для теплого пола Valtec или традиционных систем отопления, зависит от условий эксплуатации и может достигать даже 50 лет, при этом гарантия производителя на оборудование составляет 7 лет. Эти факторы напрямую свидетельствуют о высоком качестве изделий Valtec и их надежности, поэтому неудивительно, что отечественные потребители часто отдают предпочтение именно коллекторам этой торговой марки, особенно с учетом того, что их цена является вполне конкурентной на рынке устройств данного вида.

Комплектация и функциональное назначение коллекторов Valtec

В комплектацию коллекторов могут входить дополнительные элементы:

  • воздухоотводчики автоматические;
  • запорная и крепежная арматура;
  • настроечные (регулирующие и отсекающие) клапаны;
  • дренажные краны;
  • торцевые заглушки.

В комплектацию коллекторов Valtec 3 4 и других моделей устройств могут входить и расходомеры.

Основной функцией коллекторов следует считать распределение теплоносителя по разным контурам системы, хотя его значение в системах о

alfatep.ru

VALTEC | Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с усложнением схем отопления, водоснабжения. В связи с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления (напольных, настенных, потолочных, радиаторных с горизонтальной разводкой) распространенной задачей стало увязать оборудование так, чтобы подсистемы не влияли друг на друга при изменении рабочих режимов, получая требуемые расход и давление воды/теплоносителя. Организовать это без монтажа множества дополнительных элементов и трудоемких расчетов позволяют коллекторы (практики также называют их гребенками).

В наиболее простом виде коллектор отопления распределительный представляет собой трубу (корпус) с отводами, через которые происходит распределение потока рабочей среды по веткам или контурам системы. В зависимости от материала коллектора и применяемой технологии монтажа отводящие патрубки оснащаются резьбой либо выполняются под приварку. Более сложным и технологичным вариантом являются коллекторы с предустановленными на выходах элементами управления и регулировки – кранами, вентилями, настроечными клапанами.

В настоящее время внутренние инженерные системы зданий оборудуются, в основном, коллекторами из латуни, нержавеющей стали, пластика (чаще всего – полипропилена).


Рис. 1. Латунный коллектор VTc.500.NE

Пример латунного коллектора без элементов управления показан на рис. 1. Корпус изделия выполнен методом горячего штампования, имеет удобную для монтажа форму – с участками шестигранного сечения в месте коллекторной резьбы (она – внутренняя/наружная). К отводам могут быть присоединены как непосредственно трубы – с помощью коллекторных фитингов – так и арматура (в частности, шаровые краны VTc.720.NE). Через специальный тройник коллектор отопления распределительный можно оборудовать воздухоотводчиком, дренажным краном либо измерительным прибором.


Рис. 2. Конструкция и внешний вид коллектора с отсекающими клапанами VTc.580.N

На рис. 2 показан вариант «сложного» коллектора – VT.580.N (NE), выходы которого оснащены отсекающими кранами. Конструкция этого коллектора включает в себя латунный никелированный корпус 1 с присоединенными к нему выходными патрубками 2 (их соединение произведено на резьбе и герметизировано клеем анаэробного твердения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными из РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 – латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90º выполненной из ABS ручки 7, крепление которой к штоку производится с помощью винта 8.

Как известно, шаровые краны допускается использовать только в качестве запорной арматуры, затвор которой должен находиться в одном из двух положений – «Открыто» или «Закрыто», но не в промежуточном. Для случая, когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа VTc.560.N (NE), оснащенный встроенными вентилями.


Рис. 3. Конструкция и внешний вид коллектора со встроенными вентилями VTc.560.NE

Конструкция коллекторов VTc.560 (рис. 3) содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS. Коллектор комплектуется набором ручек красного и синего цвета.

Новым видом распределительных коллекторов являются коллекторы из нержавеющей стали. Технологичность материала позволяет выполнять их с большим, чем у латунных аналогов, проходным сечением (для коллектора VTc.505.SS условным диаметром 1″ – 1500 мм2). Это способствует выравниванию давления для потребителей, подключенных к коллектору. В таблице приведено сравнение характеристик коллекторов VALTEC, выполненных из нержавеющей стали и латуни, равнозначных по присоединительным размерам – 1″, «евроконус».

Таблица. Сравнение характеристик коллекторов из нержавеющей стали и латуни

Характеристика

VTc.505.SS

VTc.500.NE

Материал коллектора

Сталь AISI 304

Латунь CW617N, никелевое покрытие

Номинальное давление, бар

8,0

16,0

Пробное давление, бар

12,0

24,0

Максимальная рабочая температура, °С

130

130

Усредненный коэффициент местного сопротивления

1,1

2,25

Расстояние между осями выходов, мм

50

40

Диаметр резьбы выходов, дюйм

3/4

3/4

Средний полный срок службы, лет

50

50

В производственной программе VALTEC присутствует также коллектор из нержавеющей стали VTc.510.SS с увеличенным до 100 мм межосевым расстоянием выходных патрубков (рис. 4). Он разработан для особого применения – в составе узлов учета в многоквартирном здании. Установка такого коллектора на этаже позволяет вынести расходомеры за пределы квартир, на общедомовую площадь, что гораздо удобнее для управляющих компаний и служб эксплуатации. Диаметр резьбы отводящих патрубков коллектора VTc.510.SS – 1/2″.


Рис. 4. Коллектор из нержавеющей стали с увеличенным расстоянием между выходами VTc.510.SS

Если на объекте монтируются полипропиленовые трубопроводы, можно реализовать различные варианты распределения потоков – с использованием металлического коллектора и переходных фитингов, готового полипропиленового коллектора или коллекторных тройников.

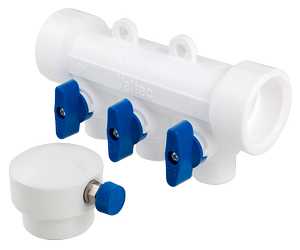

Рис. 5. Полипропиленовый коллектор со встроенными шаровыми кранами VTp.780

Полипропиленовые коллекторы отопления VTp.780.0 (рис. 5) оборудованы шаровыми кранами, имеют выходы – от двух до шести – под муфтовую приварку труб либо фитингов (например, VTp.710 для подключения трубы из PEX) наружным диаметром 20 мм. Условный диаметр коллектора – 40 мм. Он также монтируется методом раструбной сварки. В комплекте поставляется заглушка со встроенным ручным воздухоотводчиком.

Для перехода с выходов готового полипропиленового коллектора на резьбовое металлическое соединение (необходимость в этом бывает довольно часто) монтажники используют комбинированные фитинги и специальную арматуру. Но получить требуемый распределитель потоков можно и другим способом – используя полипропиленовый тройник VTp.734. Соединение этих фитингов между собой с помощью сварочного даст практику коллектор с выходами, имеющими наружную резьбу диаметром 1/2 или 3/4″ (рис. 6). Расстояние (по центрам) между отводами полученного изделия – 53–54 мм. Диаметр полипропиленовых патрубков коллекторного тройника – 40 мм.


Рис. 6. Распределительный коллектор, выполненный из полипропиленовых тройников VTp.734

Латунные, стальные и полипропиленовые коллекторы VALTEC широко используются в системах встроенного и радиаторного отопления, водяного охлаждения, водоснабжения, в том числе – питьевого, иных установках, рабочие среды которых не агрессивны к материалам изделий. Помимо непосредственно коллекторов, раздел нашего каталога «Коллекторные системы» включает в себя распределительные шкафы, блоки в сборе, полный набор комплектующих (кронштейны, фитинги, контрольно-измерительные приборы, арматура и т.д.).

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru
