Какие виды редукторов бывают?

Заголовок

Устройство редуктора позволяет устанавливать его на разнообразные автомобили, мотоциклы или мотороллеры. Впервые такое оборудование было произведено на Тульском заводе, но тогда оно было самым настоящим дефицитом, поэтому купить его могли только состоятельные люди. Сегодня такие устройства очень распространены, но вот только они уже не пользуются бывалым спросом. Ввиду этого подобрать к ним запчасти сейчас очень сложно. В некоторых случаях даже может понадобиться правильный чертеж редуктора для создания качественной детали. Особое место в любом автомобиле занимает еще и редукторный вал.

Разновидности редукторов

Редуктор

Можно выделить такие основные виды редукторов. Все они обладают своими определенными особенностями и применяются в различных сферах.

В основном редукторы бывают:

  1. Зубчатые;
  2. Червячные;
  3. Гидравлические;
  4. Мотор-редукторы.

Такое деление обусловлено типом передачи редуктора. В любом автомобиле можно встретить устройство такого типа. Каждое имеет дополнительный редукторный вал. От разновидности зависит и КПД редуктора.

Мотор редуктор – это электродвигатель и редуктор, которые соединяются в одно целое. Тем не менее, такое оборудование является намного более компактным, нежели стандартные приводы, выполненные на базе таких устройств.

Кроме того, монтаж такой техники происходит в два счета, однако нужно быть предельно внимательными, чтобы не повредить вал первичного редуктора. При этом для его создания используется минимум материалов, а во время установок даже не требуются никакие рамные конструкции. Производители учитывали и то, что необходимо создать устройство, которое бы отвечало всем требованиям потребителей. Поэтому встречаются типы редукторов разной мощности и размера.

Наиболее используемыми в промышленности стали планетарные и цилиндрические редукторы. Они изготавливаются по схеме: электродвигатель и выходной вал располагаются очень близко друг к другу. Цилиндрический редуктор представляет собой наиболее популярную разновидность среди всех редукторов, существующих в настоящее время. Он предназначен для изменения скорости вращения, когда один вал передает вращательное движение другому.

Редуктор авто

Червячный редуктор – это особый вид, который имеет необычный корпус редуктора с червячным профилем резьбы. Он используется во время передачи движения между скрещивающимися осями, располагающимися в основном под прямым углом. Главным преимуществом такого устройства является: возможность получения большого передаточного числа в одной ступени.

Коническо-цилиндрические редукторы также имеют свои определенные особенности. Они обладают оригинальным конструктивным выполнением рабочих элементов. Выполняет ту же функцию, что и остальные разновидности редукторов: изменяет скорость вращения, когда один вал передает вращательное движение другому. Такое устройство имеет довольно высокий КПД по сравнению с другими видами. Используется в основном для приводов конвейерных линий, а также для тягового шахтного электровоза и т.д.

Как уже отмечалось ранее, каждый из этих видов редукторов применяется в своей конкретной области. Правильный выбор устройства гарантирует длительный период его эксплуатации, и наоборот. Поэтому особое внимание стоит уделить выбору техники, которая будет устанавливаться в автомобиле.

Как разобрать редуктор

Корпус редуктора имеет некоторые особенности, в результате чего такое устройство разбирается по определенной схеме. Этот процесс необходим, если по какой-то причине устройство редуктора перестал нормально функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Однако при правильном подходе к этому делу оборудование может быть отремонтировано, после чего техника будет функционировать так же, как и раньше.

Кроме того, как уже указывалось ранее, купить запчасти для автомобиля или мотороллера сложно, поэтому не стоит зря ими разбрасываться.

  • Если корпус редуктора некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи;
  • Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть устройство, после чего деревянной киянкой постучать по корпусу. Делать это нужно до тех пор, пока он не разойдется на две половинки;
  • Теперь можно выяснить, что повлекло за собой поломку. Естественно, есть разные типы редукторов, поэтому следует это учитывать, во время поисков причины неисправности. Редуктор мог выйти из строя по двум основным причинам: был сломан первичный вал или его подшипник, либо стерлись зубья шестерен. Обе запчасти придется заменить, если они сломаны;
  • Шестерни и подшипники следует снять, чтобы их заменить новыми запчастями;
  • Извлечь стопорный щит;
  • Снять стопорное кольцо и вынуть полуось из чашки;
  • Перед началом сборки всех деталей обратно, нужно проверить их целостность;
  • Когда корпус редуктора полностью собран, его можно отправлять в отведенное место.

Похожие статьи:

autodont.ru

Назначение и виды редукторов — информационная статья

Редуктор представляет собой сложный механизм. Он состоит из червячных или зубчатых передач благодаря которым происходит вращение вала рабочего механизма.

Конструктивно он состоит из корпуса, в котором размещены элементы, передающие движение. Это зубчатые колеса, валы и другие. Иногда в корпусе могут находиться дополнительные устройства, обеспечивающие смазку цепей или охлаждение нужных деталей и узлов.

Производители выпускают большое количество агрегатов, отличающихся конструкцией и формой.

  • цилиндрический одноступенчатый. В нем оси ведомого и ведущего вала находятся параллельно;
  • конический, в котором происходит пересечение осей валов;
  • червячный. В них оси в пространстве перекрещиваются;
  • комбинированные механизмы, сочетающие в себе зубчатые и червячные передачи.

В зависимости от числа передач редуктор может быть одноступенчатый или многоступенчатый. Это устройство широко используется человеком во всех сферах его деятельности.

Он включен в состав привода различных механизмов. С его помощью снижается угловая скорость выходного вала. В некоторых случаях угловая скорость должна быть разной.

Для того чтобы это произошло, в корпусе размещают специальный механизм переключения и несколько пар зубчатых колец, обладающих различными передаточными числами. такой механизм известен всем под названием – коробка передач.

Червячные редукторы, достоинства и назначение

К отдельным механизмам, в которых передача вращения осуществляется особым способом, относятся изделия червячного типа.

Они передают крутящий момент, используя червячную передачу. Можно также услышать название зубчато-винтовая передача.

Это объясняется тем, что основными элементами являются червячное зубчатое колесо и специальный винт, который называют червяком.

Этот винт действительно особый, так как профиль резьбы имеет трапецеидальную форму. Для его изготовления применяются материалы, обладающие высокой прочностью.

Существует много разновидностей этого винта, но наиболее востребованными являются одно-, двух-, и четырехзаходные изделия. Заходность зависит от того, сколько имеется каналов резьбы на изделии.

Червячное колесо по внешнему виду напоминает обычное изделие. Но в нем подогнана резьба под форму винта-червяка.

Для мощных червячных редукторов колесо чаще всего изготавливают из различных материалов. Зубья чаще всего выполняют из антифрикционного металла, а для изготовления сердечника используют чугун или недорогую сталь.

Данные агрегаты отличаются высокой эффективностью и используются в тех устройствах, где нужно достигнуть высокого крутящего момента и низкой угловой скорости.

Достигается это за счет конструкции устройства. Ведущим звеном в механизме является червяк. А это значит, что на винт крутящий момент передается от двигателя, после чего происходит вращение выходного вала.

Достоинства агрегатов червячного типа

Прежде чем червячный редуктор купить, необходимо знать какими достоинствами он обладает. К его основным преимуществам можно отнести:

  • плавность хода;
  • уровень шума достаточно низкий;
  • обладает эффектом самоторможения;
  • использование всего двух элементов дает большое передаточное отношение.

К его недостаткам относится низкий коэффициент полезного действия, повышенный износ и из-за сил трения происходит большое выделение тепла. Поэтому чаще всего использовать такие агрегаты предпочтительно в тех случаях, когда необходима передача небольших мощностей.

Чтобы предотвратить быстрый износ устройства, следует соблюдать высокую точность при сборке и регулировке механизма. А для отвода лишнего тепла потребуется установить специальные приспособления.

Типы

Существуют различные типы червячных редукторов, которые отличаются по определенным критериям. Они подразделяются в зависимости:

  • от количества заходов резьбы;
  • от того, как нарезана резьба. Она может быть лево- и правосторонней;
  • от формы винта. Она бывает глобоидной и цилиндрической;
  • от формы профиля резьбы. Он может быть конволютным, архимедовым и эвольвентным;

Зубчатые колеса бывают различных типов. Профиль их зубьев может иметь изогнутую, прямую и роликовую форму. В последнем вместо зубьев применяется вращающийся ролик.

Использование цилиндрических редукторов

Данные изделия представляют собой большую группу механизмов. Их отличительной особенностью является то, что зацепление осуществляется с помощью цилиндрической зубчатой передачи.

В зависимости от расстояния между осями выходного и входного валом могут быть соосными и обладающие параллельными валами.

В свою очередь соосный механизм может быть представлен как цилиндрический одноступенчатый редуктор, или же он может иметь от двух и выше ступеней.

Изделия также отличаются по способу установки. С этой целью используются специальные лапы, фланцы и насадки.

Достоинства цилиндрических моделей

Преимущества цилиндрического редуктора неоспоримы.

  1. Они отличается высоким коэффициентом полезного действия;
  2. Обладают повышенной нагрузочной способностью. Они в состоянии, практически без потерь, передавать большие мощности;
  3. Они отличаются высокой кинематической точностью;
  4. Хорошо работают как при неравномерных нагрузках, так и при любых количествах запусков и остановок;
  5. В этих изделиях отсутствует самоторможение, поэтому у любого из них имеется возможность провернуть выходной вал;
  6. Благодаря высокому коэффициенту полезного действия, очень мало нагреваются, в результате почти вся энергия передается потребителю;
  7. Обладает хорошей надежностью;
  8. Большое количество вариантов зубчатых передач позволяет подобрать самый подходящий редуктор для требуемого передаточного движения.


Есть у них и недостатки. Это повышенный уровень шума и обладают низким передаточным числом. К недостаткам можно отнести и отсутствие обратимости, но это только в том случае, когда нужно чтобы выходной вал внешней нагрузки не имел возможности поворота.

Использование цилиндрических редукторов

Обладая хорошими преимуществами, цилиндрический одноступенчатый редуктор, а также двух- и трехступенчатые механизмы считается лидером среди подобных устройств.

Изделия нашли свое применение в металлорежущих станках, их устанавливают в мешалках, измельчителях, в валковом и другом оборудовании.

Практически ограничений для их использования нет, за исключением тех случаев, когда целесообразнее будет использовать другие типы агрегатов.

Например, если возникла необходимость, чтобы механизм имел плавный ход или же нужна в приводе угловая компоновка. Цилиндрические редукторы могут располагаться горизонтально и вертикально.

Наиболее востребована горизонтальная установка цилиндров. А в целом выбор зависит от того, насколько удобна компоновка привода.

tehno-drive.ru

Типы редукторов и их характеристика.

Характеристики редукторов



Цилиндрические редукторы состоят из цилиндрических зубчатых передач, т. е. оси валов зубчатых колес в них параллельны. Благодаря своей долговечности, широкому диапазону передаваемых вращающих моментов, простоте изготовления и обслуживания они широко распространены в машиностроении.

Одноступенчатые редукторы типа «Ц» применяют при передаточных числах u ≤ 6,3. Зацепление в большинстве случаев косозубое, поскольку это позволяет увеличить нагрузочную способность зубчатых колес, а также снизить шум при работе передачи.

Двухступенчатые редукторы

выполняют по развернутой (рис. 1, б, в), раздвоенной (рис. 1, г) и сосной (рис. 1, д) схемам. Диапазон передаточных чисел у таких редукторов u = 6,3…50.

Наиболее распространены цилиндрические двухступенчатые горизонтальные редукторы типа «Ц2» (рис. 3), выполненные по развернутой схеме. Они конструктивно просты, технологичны, имеют малую ширину. Недостатком этих редукторов является неравномерность распределения нагрузки по длине зуба из-за несимметричного расположения колес относительно опор.

Для улучшения условий работы зубчатых колес наиболее нагруженной тихоходной ступени применяют редукторы с раздвоенной быстроходной ступенью типа «Ц2Ш» (рис. 1, г). Для равномерной нагрузки обеих зубчатых пар быстроходной ступени их выполняют косозубыми (зубчатое колесо одной пары – с правым, а другой пары – с левым зубом), а один из валов делают «плавающим», что обеспечивает самоустановку вала в осевом направлении. Такие редукторы примерно на

20% легче редукторов, выполненных по развернутой схеме, при одинаковой несущей способности.

Соосные редукторы типа «Ц2С» (рис. 1, д) имеют меньшую длину корпуса. Они проще по конструкции, легче и менее трудоемки в изготовлении.

Цилиндрические трехступенчатые редукторы выполняют по развернутой или сдвоенной схеме и имеют диапазон передаточных чисел u = 31,5…250.

Конические редукторы типа «К» (рис. 1, е) выполняют с круговыми зубьями при передаточном числе u ≤ 5. Коническо-цилиндрические редукторы типа «КЦ» (рис. 1, ж) независимо от числа ступеней выполняют с быстроходной конической ступенью.

***



Червячные редукторы чаще всего применяют в одноступенчатом исполнении (тип «Ч») с передаточным числом u = 8…63.
Для приводов тихоходных машин применяют червячно-цилиндрические редукторы типа «

ЧЦ» (рис. 1, з) или двухступенчатые червячные редукторы типа «Ч2» (рис. 1, м).

Планетарные редукторы позволяют получить большое передаточное число при малых габаритах. По конструкции они сложнее редукторов, описанных выше. В машиностроении наиболее распространен простой планетарный редуктор типа «П», схема и конструкция которого изображены на рис. 4.
Широко применяют планетарные мотор-редукторы.

Волновые редукторы имеют наименьшие удельную массу и погрешность угла поворота выходного вала. Такие редукторы при наименьших габаритах позволяют получить большое передаточное число u = 80…300. Схема и конструкция волнового редуктора представлены на рис. 5.

Рекомендации по подбору редукторов

Тип редуктора, основные параметры и конструкцию выбирают в зависимости от его места в силовой цепи привода машины, передаваемого момента и частоты вращения, назначения машины и условий эксплуатации. На практике используют стандартные редукторы, изготовляемые на специализированных заводах.

Цилиндрические редукторы следует предпочитать другим ввиду более высоких значений КПД. При больших передаточных числах применяют планетарные, червячные и волновые редукторы.

Корпуса (картеры) редукторов должны быть прочными и жесткими. Внешние очертания формируют плоскостями с внутренним расположением бобышек, фланцев и ребер. Корпуса отливают из серого чугуна, реже – из алюминиевых сплавов. Для удобства сборки корпуса редукторов выполняют разъемными по плоскости расположения осей валов.
Опорами редукторов служат подшипники качения.

Смазывание редукторов

Смазывание зубчатых или червячных передач редукторов применяют с целью уменьшения изнашивания, отвода теплоты и продуктов износа от контактирующих поверхностей, защиты от коррозии, а также для снижения шума и вибраций. В большинстве случаев смазывание зацепления осуществляют погружением колес или червяков в масляную ванну, а подшипников – разбрызгиванием (масляным туманом). Уровень погружения колеса в масляную ванну должен быть не менее двух модулей зацепления.

При окружной скорости колеса свыше 1 м/с происходит интенсивное разбрызгивание масла внутри корпуса и образование масляного тумана, обеспечивающего смазывание других зацеплений и подшипников качения. Во избежание больших гидравлических потерь и сбрасывания масла с зубьев центробежной силой окружная скорость погружаемой детали не должна превышать 12,5 м/с.

Сорт масла для смазки зубчатых колес редуктора назначают в зависимости от условий и режима работы. Вязкость масла должна быть тем выше, чем большие значения контактных напряжений и меньшее значение окружной скорости.
В процессе эксплуатации смазочные масла постепенно теряют свои свойства. Периодичность замены масел устанавливают в зависимости от условий работы редуктора.

***

Валы и оси



k-a-t.ru

Все о редукторах. Справочная информация

Классификация, основные параметры редукторов
Цилиндрические редукторы
Червячные редукторы
Планетарные редукторы
Конические редукторы
Классификация редукторов в зависимости от вида передач и числа ступеней
Конструкция и назначение редуктора
Особенности редукторов по виду механических передач
Количество ступеней редуктора
Входные и выходные валы редукторов
Срок службы редуктора
Устройство редуктора
Монтажное исполнение
Как подобрать редуктор? Простые правила и примеры расчета
Передаточное отношение и как его определить?



Редукторы (латинского слова reductor) получили широкое распространение во всех отраслях промышленного и аграрного хозяйства, поэтому их производство с каждым годом увеличивается, появляются новые модификации, совершенствуются уже существующие модели.

Редуктор служит для снижения частоты вращения тихоходного вала и увеличения усилия на выходном валу. Редуктор может иметь одну или несколько ступеней, цель которых увеличение передаточного отношения. По типу механической передачи редукторы могут быть червячными, коническими, планетарными или цилиндрическими. Конструктивно редуктор выполнен как отдельное изделие, работающее в паре с электродвигателем и установленное с ним на одной раме.

Промышленностью сегодня выпускаются редукторы общего и специального назначения.
Редукторы общего назначения могут применяться во многих случаях и отвечают общим требованиям. Специальные же редукторы имеют нестандартные характеристики подходящие под определенные требования.



Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами.
Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические — между пересекающимися, а червячные — между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.



Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени — от 10 до 60, а три ступени — от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:


А) — Простой одноступенчатый цилиндрический редуктор
Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес
В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями
Г) – Соосный цилиндрический редуктор
Д) — Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи
Е) — Соосный цилиндрический редуктор с шевронной быстроходной передачей
Ж) — Соосный цилиндрический редуктор с раздвоенной передачей
З) — Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев
И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей





Червячные редукторы

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости. Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.

В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.

Передаточное отношение

Число заходов червяка

Число зубов колеса

7-8

4

28-32

9-13

3-4

27-52

14-24

2-3

28-72

15-27

2-3

50-81

28-40

1-2

28-80

40

1

40

Кинематические схемы одноступенчатых червячных редукторов представлены ниже:



А) Редуктор с нижним расположением червяка
Б) Редуктор с верхним расположением червяка
В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально)
Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм. Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени.
Вариант расположения червячных пар представлен на рисунке ниже:

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.





Планетарные редукторы

Планетарные редукторы нашли широкое применение в тяжелом машиностроении, так как обладают рядом преимуществ перед редукторами другого типа. На редукторах планетарного типа можно получить достаточно большие передаточные числа, при этом габариты редуктора будут намного меньше чем у червячного или цилиндрического редуктора. Конструкция редуктора представляет собой планетарный механизм. Основными элементами редуктора являются сателлиты, солнечная шестерня, кольцевая шестерня и водило.

Внешний вид устройства планетарного редуктора представлен ниже:

А) сателлиты
Б) солнечная шестерня
В) водило
Г) кольцевая шестерня

Кольцевая шестерня планетарного редуктора находится в неподвижном состоянии, Вращение от входного вала передается на солнечную шестерню находящеюся в зацеплении со всеми сателлитами. Сателлиты вращаются внутри неподвижной кольцевой шестерни передавая энергию вращения на водило, а далее на выходной вал редуктора. Планетарный механизм может быть одно-, двух- и трехступенчатым, передаточное отношение зависит от количества зубьев на каждой шестерне.

Свое название планетарный редуктор получил благодаря тому, что зубчатые колеса вращаются подобно планетам солнечной системы. Планетарные редукторы могут быть одно-, двух- и трехступенчатыми. Передаточное отношение может быть в пределах 6 – 450. Редукторы планетарного типа обладают высоким КПД, и позволяют передавать большие мощности без потерь на нагрев. Для удобства монтажа планетарные редукторы выпускаются на лапах или на опорном фланце, а также возможен комбинированный вариант.

В настоящий момент на Российском рынке приводной техники пользуются популярностью редукторы серии 3МП и МПО.



Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.



Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.



Классификация редукторов в зависимости от вида передач и числа ступеней:

Тип редуктора

Количество ступеней

Тип механической передачи

Расположение тихоходного и быстроходного валов

Цилиндрический

Одна ступень

Одна или несколько цилиндрических передач

Параллельное

Две ступени; три ступени

Параллельное или соосное

Четыре ступени

Параллельное

Конический

Одна ступень

Одна коническая передача

Пересекающееся

Коническо-цилиндрический

Две ступени; три ступени; четыре ступени

Одна коническая передача и одна или несколько цилиндрических передач

Пересекающееся или скрещивающееся

Червячный

Одна ступень; две ступени

Одна или две червячные передачи

Скрещивающееся

Параллельное

Цилиндрическо-червячный или червячно-цилиндрический

Две ступени; три ступени

Одна или две цилиндрические передачи и одна червячная передача

Скрещивающееся

Планетарный

Одна ступень; две ступени; три ступени

Каждая ступень состоит из двух центральных зубчатых колес и сателлитов

Соосное

Цилиндрическо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной или нескольких цилиндрических и планетарных передач

Параллельное или соосное

Коническо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Пересекающееся

Червячно-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Скрещивающееся

Волновой

Одна ступень

Одна волновая передача

Соосное





Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.



Особенности редукторов по виду механических передач

Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.

Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.

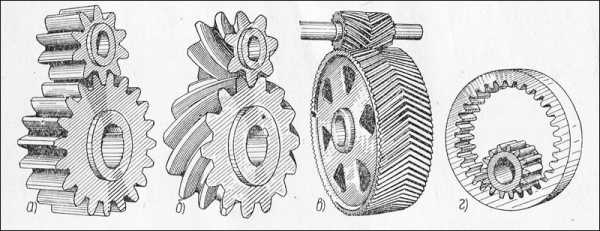

а) Прямозубая цилиндрическая передача

б) Косозубая цилиндрическая передача

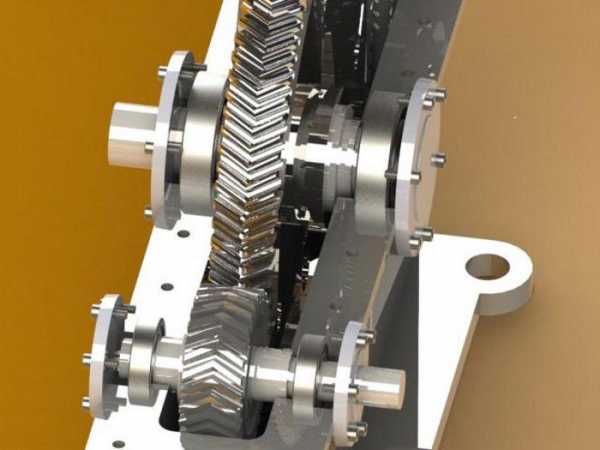

в) Шевронная цилиндрическая передача

г) Цилиндрическая передача с внутренним зацеплением



Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.

а) Коническая зубчатая передача с прямым зубом

б) Коническая зубчатая передача с косым зубом

в) Коническая зубчатая передача с криволинейным зубом

г) Коническая гипоидная передача



Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.

Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.

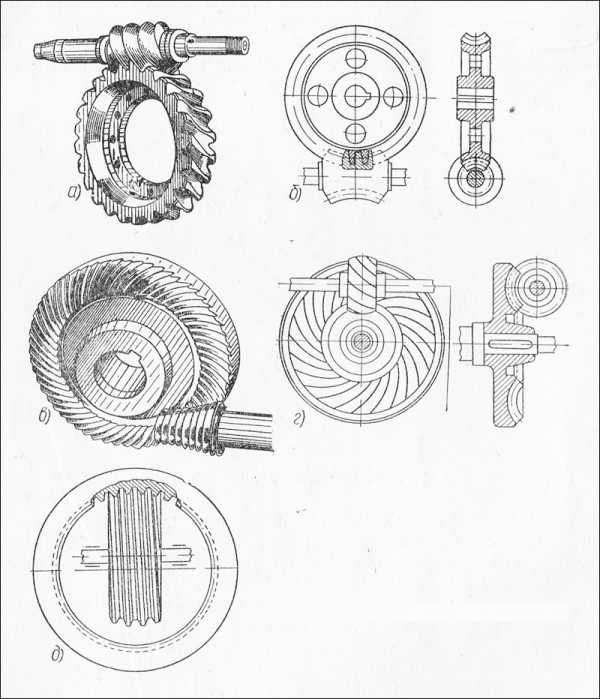

а) Червячная передача с цилиндрическим червяком

б) Червячная передача с глобоидным червяком

в) Спироидная передача

г) Тороидно-дисковая передача

д) Тороидная передача внутреннего зацепления

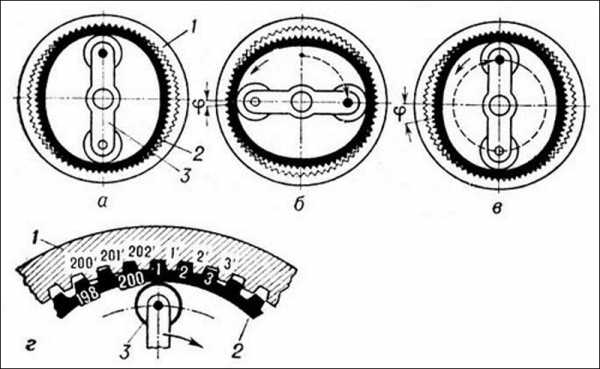

Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.

1) Зубчатое колесо с внутренними зубьями

2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора

3) Генератор волн



Количество ступеней редуктора

Число ступеней редуктора напрямую влияет на передаточное отношение. В червячных редукторах наиболее распространены одноступенчатые пары. Цилиндрические же редукторы, состоящие из одной ступени, применяются реже, чем двух- или трехступенчатые редукторы. В производстве редукторов все чаще применяются комбинированные передачи, состоящие из разных типов передач, например коническо-цилиндрические редукторы.



Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.



Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора

Гарантированный ресурс в часах

Цилиндрическая, планетарная, коническая, цилиндро-коническая

более 25000

Волновая, червячная, глобоидная

более 10000





Устройство редуктора

Основными элементами редуктора являются:

1. Прошедшие обработку зубчатые колеса с зубьями высокой твердости. Материалом обычно служит сталь марки (40Х, 40ХН ГОСТ 4543-71). В планетарных редукторах шестерни и сателлиты изготовлены из стали марки 25ХГМ ГОСТ 4543-71. Зубчатые венцы из стали 40Х. Червячные валы изготавливаются из стали марки ГОСТ 4543-71 – 18ХГТ, 20Х с последующей цементацией рабочих поверхностей. Венцы червячных редукторов изготавливают из бронзы Бр010Ф1 ГОСТ 613-79. Гибкое колесо волнового редуктора изготовлено из кованой стали 30ХГСА ГОСТ 4543-71.
2. Валы (оси) быстроходные, промежуточные и тихоходные. Материалом является — сталь марки (40Х, 40ХН ГОСТ 4543-71). В зависимости от варианта сборки выходные валы могут быть одно- и двухконцевыми, а также полыми со шпоночным пазом. Выходные валы планетарных редукторов изготовлены заодно с водилом последней ступени. Материалом служит чугун или сталь.
3. Подшипниковые узлы. Используются подшипники качения воспринимающие большие осевые и консольные нагрузки. Применяются обычно конические роликоподшипники.
4. Шлицевые, шпоночные соединения. Шлицевые соединения чаще применяются в червячных редукторах (выходной полый вал). Шпонки применяются для соединения валов с зубчатыми колесами, муфтами и другими деталями.
5. Корпуса редукторов. Корпуса и крышки редукторов выполняются методом литья. В качестве материалов используется чугун марки СЧ 15 ГОСТ 1412-79 или сплав алюминия АЛ11. Для улучшения отвода тепла корпуса редукторов снабжаются ребрами.



Монтажное исполнение

Соосный редуктор — входной и выходной вал находятся на одной оси

Червячный редуктор — входной и выходной вал находятся под прямым углом

Цилиндрический редуктор — входной и выходной вал находятся на параллельных осях

Коническо-цилиндрический редуктор — входной и выходной вал перекрещиваются

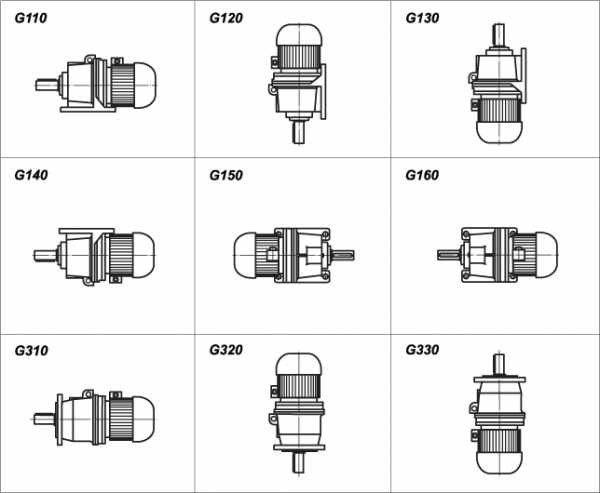

Монтажное положение соосных цилиндрических или планетарных редукторов



Монтажное положение и вариант сборки червячных одноступенчатых редукторов



Монтажное положение и вариант сборки червячных двухступенчатых редукторов



Монтажное положение и вариант сборки цилиндрических редукторов





Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

  • выбор редуктора по типу механической передачи
  • определение габарита (типоразмера) редуктора
  • определение консольных и осевых нагрузок на входной и выходной валы
  • определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.



Как выбрать редуктор?

Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.

Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера. Момент действующей нагрузки на редуктор определяется следующим выражением:

где:
M2 — выходной момент на валу редуктора (Н/М)
P1 — подводимая мощность на быстроходном валу редуктора (кВт)
Rd — динамический КПД редуктора (%)
n2 — частота вращения тихоходного вала (об/мин)

Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.

где:
n1 — частота вращения быстроходного вала (об/мин)
n2 — частота вращения тихоходного вала (об/мин)
i — передаточное отношение редуктора

Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f). Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.

где:
M2 max — максимально допустимый момент (паспортное значение)
M2 — номинальный момент на валу редуктора (зависит от мощности двигателя)

Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.

При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час — сервис фактор может выбираться: sf = 1.

При средней нагрузке, где число стартов не превышает 150 пусков в час — сервис фактор выбирается: sf = 1,5.

При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.



Передаточное отношение и как его определить?



Основное назначение любого редуктора понижение угловой скорости подводимой на его входной вал. Значения выходной скорости определятся передаточным отношением редуктора. Передаточное отношение редуктора — это отношение скорости входного вала к скорости выходного вала.

tula-reduktor.artesk.ru

Виды редукторов — AUTO-GL.ru

Для изменения характеристик крутящего момента используется специальный механизм, который получил название «редуктор». Данное слово образовано от латинского reductor — отводящий назад или возвращающий, что очень точно отображает принцип работы этого механизма. На данный момент существует несколько видов редукторов, которые применяются в различных агрегатах для трансформации и передачи крутящего момента от двигателя устройства, к потребителям мощности.

Данные устройства отличаются по типу передачи крутящего момента.

  • Червячные редукторы. Передаточная система этих устройств содержит червячную передачу, которая позволяет не только значительно уменьшить обороты рабочего вала, но и изменить направление вращения. Вал редуктора на выходе устройства, обычно расположен под прямым углом по отношению к входному валу. Такая особенность червячных устройств позволяет наиболее компактно разместить двигатель совместно с передающим крутящий момент механизмом. Передаточное число редуктора этого типа может быть до 1 к 100 и более;
  • Зубчатые редукторы. Зубчатые механизмы трансформации крутящего момента, часто применяются в агрегатах, в которых необходимо осуществить различное соотношение передаточного числа между входным и выходным валом. Устройство редуктора этого типа может выполнено с одним передаточным механизмом, или с использованием нескольких шестерён при значительном передаточном соотношении. Зубья, в таких устройствах, могут иметь различную форму, но качество обработки таких деталей должно быть наивысшим;
  • Гидравлические редукторы. Такие устройства устанавливаются между насосом и гидравлическими механизмами. Используется гидравлический редуктор с той же целью, что и механические — для уменьшения передаваемой энергии или частоты вращения;
  • Мотор-редуктор. Эта система также используется для трансформации крутящего момента и представляет собой объединённый в одном корпусе редуктор и двигатель. Наиболее часто встречаются мотор-редукторы, работающие на электрической тяге. В этом случае удаётся значительно уменьшить размер редуктора и увеличить КПД устройства;
  • Планетарные редукторы. Передающая система и схема редуктора планетарного типа, представляет собой разновидность зубчатого механизма, но благодаря оригинальности применяемого способа передачи крутящего момента может считаться отдельным видом. Такие механизмы компактны и очень надёжны в эксплуатации, но требуют точного расчёта при производстве. Зубья планетарных редукторов должны находиться в плотном зацеплении между собой, но легко приводиться в движение.

Перечисленные виды редукторов, могут разделяться по количеству передач, которые применяются для трансформации крутящего момента. Наиболее распространённые устройства состоят из одной передачи, но если необходимо изменять соотношения частоты вращения входного и выходного вала, то используются механизмы с большим количеством передач.

Рабочие части редукторов, обязательно должны работать в смазке, для снижения коэффициента трения и потери мощности. Способ нанесения смазочных материалов зависит от вида редуктора и мощности передаваемой энергии. Если передаточная система не работает в условиях повышенных скоростей вращения, то достаточно однократного нанесения смазки на рабочие поверхности в течение всего срока эксплуатации. Для мощных устройств применяется специальная система принудительной подачи смазочной жидкости, с последующим охлаждением и очисткой.

Корпус редуктора может быть разборной и неразборной конструкции.

Изделия неразборного вида, как правило, работают при незначительных мощностных показателях и в тех сферах, где не требуется эксплуатации устройства в жёстких режимах. Редукторы, которые используются для трансформации больших мощностей располагаются в корпусе разборной конструкции, которая позволяет, в случае необходимости, осуществить плановый или экстренный ремонт и настройку механизма.

Корпус редуктора может быть изготовлен из различных материалов. Подбор материала зависит от условий эксплуатации и мощности устройства. Редуктор для маломощных устройств бытового назначения может быть сделан из высокопрочного пластика или алюминиевого сплава.

Где применяются редукторы

Редукторы применяются в автомобилестроении, станкостроении, кухонной и бытовой электротехнике, бензоинструментах. Учитывая тот факт, что каждый вид передачи крутящего момента, имеет свои положительные характеристики и недостатки, которые определяют возможность использовать тот или иной вид редуктора в определённых технических условиях.

Червячные редукторы, не способны трансформировать крутящий момент слишком большой мощности, поэтому основная сфера применения таких устройств — это электрические мотор-редукторы. Например, такой механизм успешно реализован в приводе стеклоочистителей автомобиля.

В мостовой передаче автомобилей, как правило, используется зубчатая передача, которая позволяет не только изменить направление крутящего момента, но и изменить силу и распределить усилие равномерно между осями привода колёс. Зубья позволяют передавать мощность с минимальными потерями, поэтому если для функционирования механизма не требуется повышенной плавности хода, а мощность редуктора требуется достаточно большая, то применяются зубчатые механизмы для передачи крутящего момента.

Если в механизме необходимо исключить вероятность обратной передачи крутящего момента к двигателю устройства, то применяются червячные редукторы, которые полностью лишены такого недостатка.

Червячный механизм, позволяет передавать вращение с соотношением более 100 к 1, но низкий КПД таких устройств, не позволяет их применять в мощных агрегатах.

Различные типы редукторов, которые будут использованы в тех или иных механизмах должны быть подобраны только профессиональными инженерами. Расчёт редуктора должен осуществляться в КБ, которое имеет специалистов высокого уровня. Чертёж редуктора должен быть выполнен до мельчайших подробностей и гаек, которые могут быть использованы в данном механизме.

Даже если известны характеристики редукторов, которые необходимо применить в передаточном механизме, не следует доверять работу по проектированию таких сложных механизмов случайным людям. Если требуется новая крышка редуктора, или гайка редуктора, то лучше заказать оригинальную деталь на предприятии, где был произведён механизм.

auto-gl.ru

Все о редукторах. Справочная информация

Классификация, основные параметры редукторов
Цилиндрические редукторы
Червячные редукторы
Планетарные редукторы
Конические редукторы
Классификация редукторов в зависимости от вида передач и числа ступеней
Конструкция и назначение редуктора
Особенности редукторов по виду механических передач
Количество ступеней редуктора
Входные и выходные валы редукторов
Срок службы редуктора
Устройство редуктора
Монтажное исполнение
Как подобрать редуктор? Простые правила и примеры расчета
Передаточное отношение и как его определить?



Редукторы (латинского слова reductor) получили широкое распространение во всех отраслях промышленного и аграрного хозяйства, поэтому их производство с каждым годом увеличивается, появляются новые модификации, совершенствуются уже существующие модели.

Редуктор служит для снижения частоты вращения тихоходного вала и увеличения усилия на выходном валу. Редуктор может иметь одну или несколько ступеней, цель которых увеличение передаточного отношения. По типу механической передачи редукторы могут быть червячными, коническими, планетарными или цилиндрическими. Конструктивно редуктор выполнен как отдельное изделие, работающее в паре с электродвигателем и установленное с ним на одной раме.

Промышленностью сегодня выпускаются редукторы общего и специального назначения.
Редукторы общего назначения могут применяться во многих случаях и отвечают общим требованиям. Специальные же редукторы имеют нестандартные характеристики подходящие под определенные требования.



Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами.
Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические — между пересекающимися, а червячные — между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.



Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени — от 10 до 60, а три ступени — от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:


А) — Простой одноступенчатый цилиндрический редуктор
Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес
В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями
Г) – Соосный цилиндрический редуктор
Д) — Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи
Е) — Соосный цилиндрический редуктор с шевронной быстроходной передачей
Ж) — Соосный цилиндрический редуктор с раздвоенной передачей
З) — Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев
И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей





Червячные редукторы

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости. Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.

В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.

Передаточное отношение

Число заходов червяка

Число зубов колеса

7-8

4

28-32

9-13

3-4

27-52

14-24

2-3

28-72

15-27

2-3

50-81

28-40

1-2

28-80

40

1

40

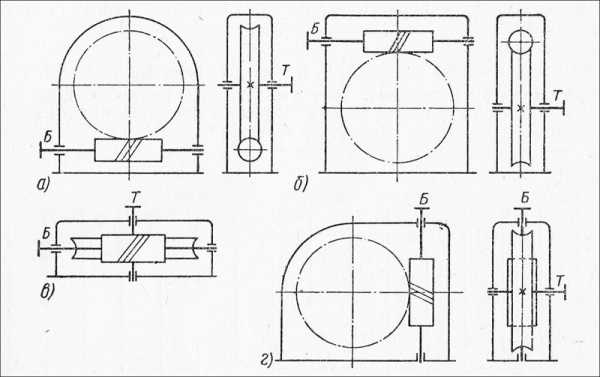

Кинематические схемы одноступенчатых червячных редукторов представлены ниже:



А) Редуктор с нижним расположением червяка
Б) Редуктор с верхним расположением червяка
В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально)
Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм. Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени.
Вариант расположения червячных пар представлен на рисунке ниже:

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.





Планетарные редукторы

Планетарные редукторы нашли широкое применение в тяжелом машиностроении, так как обладают рядом преимуществ перед редукторами другого типа. На редукторах планетарного типа можно получить достаточно большие передаточные числа, при этом габариты редуктора будут намного меньше чем у червячного или цилиндрического редуктора. Конструкция редуктора представляет собой планетарный механизм. Основными элементами редуктора являются сателлиты, солнечная шестерня, кольцевая шестерня и водило.

Внешний вид устройства планетарного редуктора представлен ниже:

А) сателлиты
Б) солнечная шестерня
В) водило
Г) кольцевая шестерня

Кольцевая шестерня планетарного редуктора находится в неподвижном состоянии, Вращение от входного вала передается на солнечную шестерню находящеюся в зацеплении со всеми сателлитами. Сателлиты вращаются внутри неподвижной кольцевой шестерни передавая энергию вращения на водило, а далее на выходной вал редуктора. Планетарный механизм может быть одно-, двух- и трехступенчатым, передаточное отношение зависит от количества зубьев на каждой шестерне.

Свое название планетарный редуктор получил благодаря тому, что зубчатые колеса вращаются подобно планетам солнечной системы. Планетарные редукторы могут быть одно-, двух- и трехступенчатыми. Передаточное отношение может быть в пределах 6 – 450. Редукторы планетарного типа обладают высоким КПД, и позволяют передавать большие мощности без потерь на нагрев. Для удобства монтажа планетарные редукторы выпускаются на лапах или на опорном фланце, а также возможен комбинированный вариант.

В настоящий момент на Российском рынке приводной техники пользуются популярностью редукторы серии 3МП и МПО.



Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.



Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.



Классификация редукторов в зависимости от вида передач и числа ступеней:

Тип редуктора

Количество ступеней

Тип механической передачи

Расположение тихоходного и быстроходного валов

Цилиндрический

Одна ступень

Одна или несколько цилиндрических передач

Параллельное

Две ступени; три ступени

Параллельное или соосное

Четыре ступени

Параллельное

Конический

Одна ступень

Одна коническая передача

Пересекающееся

Коническо-цилиндрический

Две ступени; три ступени; четыре ступени

Одна коническая передача и одна или несколько цилиндрических передач

Пересекающееся или скрещивающееся

Червячный

Одна ступень; две ступени

Одна или две червячные передачи

Скрещивающееся

Параллельное

Цилиндрическо-червячный или червячно-цилиндрический

Две ступени; три ступени

Одна или две цилиндрические передачи и одна червячная передача

Скрещивающееся

Планетарный

Одна ступень; две ступени; три ступени

Каждая ступень состоит из двух центральных зубчатых колес и сателлитов

Соосное

Цилиндрическо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной или нескольких цилиндрических и планетарных передач

Параллельное или соосное

Коническо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Пересекающееся

Червячно-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Скрещивающееся

Волновой

Одна ступень

Одна волновая передача

Соосное





Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.



Особенности редукторов по виду механических передач

Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.

Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.

а) Прямозубая цилиндрическая передача

б) Косозубая цилиндрическая передача

в) Шевронная цилиндрическая передача

г) Цилиндрическая передача с внутренним зацеплением



Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.

а) Коническая зубчатая передача с прямым зубом

б) Коническая зубчатая передача с косым зубом

в) Коническая зубчатая передача с криволинейным зубом

г) Коническая гипоидная передача



Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.

Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.

а) Червячная передача с цилиндрическим червяком

б) Червячная передача с глобоидным червяком

в) Спироидная передача

г) Тороидно-дисковая передача

д) Тороидная передача внутреннего зацепления



Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.

1) Зубчатое колесо с внутренними зубьями

2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора

3) Генератор волн



Количество ступеней редуктора

Число ступеней редуктора напрямую влияет на передаточное отношение. В червячных редукторах наиболее распространены одноступенчатые пары. Цилиндрические же редукторы, состоящие из одной ступени, применяются реже, чем двух- или трехступенчатые редукторы. В производстве редукторов все чаще применяются комбинированные передачи, состоящие из разных типов передач, например коническо-цилиндрические редукторы.



Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.



Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора

Гарантированный ресурс в часах

Цилиндрическая, планетарная, коническая, цилиндро-коническая

более 25000

Волновая, червячная, глобоидная

более 10000





Устройство редуктора

Основными элементами редуктора являются:

1. Прошедшие обработку зубчатые колеса с зубьями высокой твердости. Материалом обычно служит сталь марки (40Х, 40ХН ГОСТ 4543-71). В планетарных редукторах шестерни и сателлиты изготовлены из стали марки 25ХГМ ГОСТ 4543-71. Зубчатые венцы из стали 40Х. Червячные валы изготавливаются из стали марки ГОСТ 4543-71 – 18ХГТ, 20Х с последующей цементацией рабочих поверхностей. Венцы червячных редукторов изготавливают из бронзы Бр010Ф1 ГОСТ 613-79. Гибкое колесо волнового редуктора изготовлено из кованой стали 30ХГСА ГОСТ 4543-71.
2. Валы (оси) быстроходные, промежуточные и тихоходные. Материалом является — сталь марки (40Х, 40ХН ГОСТ 4543-71). В зависимости от варианта сборки выходные валы могут быть одно- и двухконцевыми, а также полыми со шпоночным пазом. Выходные валы планетарных редукторов изготовлены заодно с водилом последней ступени. Материалом служит чугун или сталь.
3. Подшипниковые узлы. Используются подшипники качения воспринимающие большие осевые и консольные нагрузки. Применяются обычно конические роликоподшипники.
4. Шлицевые, шпоночные соединения. Шлицевые соединения чаще применяются в червячных редукторах (выходной полый вал). Шпонки применяются для соединения валов с зубчатыми колесами, муфтами и другими деталями.
5. Корпуса редукторов. Корпуса и крышки редукторов выполняются методом литья. В качестве материалов используется чугун марки СЧ 15 ГОСТ 1412-79 или сплав алюминия АЛ11. Для улучшения отвода тепла корпуса редукторов снабжаются ребрами.



Монтажное исполнение

Соосный редуктор — входной и выходной вал находятся на одной оси

Червячный редуктор — входной и выходной вал находятся под прямым углом

Цилиндрический редуктор — входной и выходной вал находятся на параллельных осях

Коническо-цилиндрический редуктор — входной и выходной вал перекрещиваются



Монтажное положение соосных цилиндрических или планетарных редукторов



Монтажное положение и вариант сборки червячных одноступенчатых редукторов



Монтажное положение и вариант сборки червячных двухступенчатых редукторов



Монтажное положение и вариант сборки цилиндрических редукторов





Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

  • выбор редуктора по типу механической передачи
  • определение габарита (типоразмера) редуктора
  • определение консольных и осевых нагрузок на входной и выходной валы
  • определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.



Как выбрать редуктор?

Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.

Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера. Момент действующей нагрузки на редуктор определяется следующим выражением:

где:
M2 — выходной момент на валу редуктора (Н/М)
P1 — подводимая мощность на быстроходном валу редуктора (кВт)
Rd — динамический КПД редуктора (%)
n2 — частота вращения тихоходного вала (об/мин)

Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.

где:
n1 — частота вращения быстроходного вала (об/мин)
n2 — частота вращения тихоходного вала (об/мин)
i — передаточное отношение редуктора

Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f). Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.

где:
M2 max — максимально допустимый момент (паспортное значение)
M2 — номинальный момент на валу редуктора (зависит от мощности двигателя)

Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.

При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час — сервис фактор может выбираться: sf = 1.

При средней нагрузке, где число стартов не превышает 150 пусков в час — сервис фактор выбирается: sf = 1,5.

При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.



Передаточное отношение и как его определить?



Основное назначение любого редуктора понижение угловой скорости подводимой на его входной вал. Значения выходной скорости определятся передаточным отношением редуктора. Передаточное отношение редуктора — это отношение скорости входного вала к скорости выходного вала.

spb-reduktor.artesk.ru

конструкция, виды и применение :: SYL.ru

Редуктором является отдельный механизм с передачей зацеплением. Он обеспечивает уменьшение частоты вращения с пропорциональным увеличением крутящего момента. Редуктор цилиндрический характеризуется параллельными осями валов и зубчатыми передачами между колесами.

Классификация

Типы цилиндрического редуктора разделяются по нескольким признакам.

  1. Количество передач — от одной до четырех.
  2. Механизмы с параллельными валами и соосные. У последних расстояние между осями на входном и выходном валах меньше чем межосевое расстояние передач.
  3. Установка на лапах, на фланце или насадная (выходной вал — полый).
  4. Расположения валов в пространстве горизонтальные и вертикальные.

Достоинства цилиндрических редукторов

Группа наиболее распространена, благодаря ряду преимуществ.

  1. Высокий КПД, составляющий 95-98 %. С увеличением количества ступеней его величина несколько снижается. Низкие потери энергии вызваны небольшими силами трения в процессе работы.
  2. Высокая нагрузочная способность. При подходящих габаритах редуктор цилиндрический способен пропустить через себя и передать на расстояние значительную мощность. Конструктивные особенности механизмов не создают заеданий в зацеплениях. В большинстве устройств потерями пренебрегают, но в крупных и высокоскоростных агрегатах их необходимо учитывать.
  3. Незначительный люфт вала на выходе позволяет достичь высокой кинематической точности механизма.
  4. Отсутствие больших потерь энергии не приводит к перегреву агрегата. Основная мощность передается от привода к потребителю. На нагрев идет незначительная доля энергии, не вызывающая сильный нагрев деталей. Для большинства передач не нужны системы охлаждения.
  5. Надежная работа при динамических воздействиях (частые пуски, неравномерные нагрузки). В связи с этим цилиндрические редукторы широко применяются в оборудовании, где на рабочие органы действуют значительные импульсные нагрузки: дробилки, измельчители, шредеры и др. Преимущество обеспечивается за счет небольшой величины трения скольжения, благодаря которому мало изнашиваются детали. Высокий ресурс валов, передач и подшипников.
  6. Большой выбор устройств с разными передаточными числами.

Недостатки цилиндрических редукторов

Наряду с достоинствами, цилиндрический тип передач имеет недостатки.

  1. Одна ступень не обеспечивает большое передаточное число. Минимальное количество зубьев колеса равно 17. Это требует значительного увеличения габаритов при максимально возможных передаточных числах (до 1:12.5).
  2. Высокий уровень шума, создаваемого при поочередном входе в контакт пар зубьев. Простейшая конструкция, когда они прямые. Контакт здесь происходит по всей длине зуба. Это обеспечивает передачу большой мощности, но также значительный износ и повышенный шум при вращении. В косозубых зацеплениях захват каждого последующего звена производится постепенно, что снижает вибрацию и удары. При этом требуются меньшие усилия для вращения вала.
  3. Нет самоторможения. Наружная нагрузка может вращать выходной вал, что не всегда целесообразно. В одном случае это является недостатком, в другом – преимуществом.
  4. Зубчатые колеса обладают высокой жесткостью и не дают возможности компенсировать динамические нагрузки.

Применение цилиндрических редукторов

Благодаря высокому КПД, цилиндрические редукторы наиболее распространены. Их используют в приводах прокатных валков, металлообрабатывающих станков, мешалок и др. Нагрузка может быть равномерной, переменной, реверсивной, однонаправленной. Другие типы передач применяются, когда необходимо обеспечить особые условия: плавный ход, высокое передаточное число при небольших габаритах, угловую компоновку привода.

Редукторы применяются для следующих целей:

  • ступенчатое снижение скорости вращения – коробка передач;
  • бесступенчатое изменение угловой скорости – вариатор;
  • преобразование низкой скорости в высокую – мультипликатор;
  • совмещение с двигателем в одном блоке – мотор-редуктор.

Редуктор с одной ступенью

Больше распространен редуктор цилиндрический одноступенчатый горизонтального исполнения.

Вертикальные модели также применяются. Та или иная конструкция связана с удобством компоновки привода. Колеса выполняются с прямыми, косыми или шевронными зубьями. Корпус цилиндрического редуктора изготавливается из чугунного литья или делается сваренным из стали.

Применяются подшипники качения и реже – скольжения (для тяжело нагруженных передач).

Редуктор цилиндрический горизонтальный имеет передаточное число не выше 6.3. Дальнейший рост передаточного числа (допускается его увеличение до 12.5) нерационально увеличивает габариты агрегата. Если редуктор цилиндрический одноступенчатый превышает допустимые габариты, применяют устройство меньшего размера с 2 ступенями.

Двухступенчатый редуктор

Распространены механизмы горизонтального типа. Редуктор цилиндрический двухступенчатый содержит ведущий, промежуточный и ведомый валы. Первая ступень называется быстроходной, а вторая – тихоходной.

Рациональная двухступенчатая конструкция цилиндрического редуктора имеет передаточное число не более 50. При дальнейшем его увеличении значительно увеличиваются масса и габариты устройства. Для больших передаточных чисел рекомендуется применять трехступенчатый тип.

Редуктор цилиндрический двухступенчатый может быть выполнен с раздвоенной, сосной или развернутой схемой. Последняя наиболее распространена из-за простоты конструкции. Несимметричное размещение колес приводит к неравномерной нагрузке на подшипники и зубья.

При раздвоенной быстроходной ступени с противоположным наклоном зубьев на колесах осевые усилия уравновешиваются, а окружные – выравниваются за счет самоустановки ведущего вала.

Компоновка редукторов

Быстроходная ступень выполняется чаще косозубой, а тихоходная – прямозубой. Для массового производства косозубых передач принято изготавливать шестерни с левым направлением зуба, а колеса – с правым. В производстве мелкими сериями шестерни первой ступени изготавливают как обычно, а второй – с правым направлением. За счет этого происходит уравновешивание осевых сил на промежуточном валу.

Если требуется передавать крутящий момент, не зависящий от угла подведения, применяются конически-цилиндрические передачи. Вертикальные устройства изготавливаются червячно-цилиндрического типа. У них ниже КПД, поэтому редукторы применяются преимущественно при кратковременных режимах работы.

Развернутая схема больше распространена, так как компоненты механизма (валы, колеса, шестерни) используются для изготовления нескольких типоразмеров редукторов. Недостатком является повышенная концентрация напряжений на рабочем участке зуба, что требует применения жестких валов.

Редукторы с раздвоенной схемой имеют массу на 20 % меньше, благодаря большей компактности.

Смазывание редукторов

В зацепление редуктора подается жидкое масло. Применяются следующие способы смазывания.

  1. Картерный – погружение в масляную ванну, если скорость не выше 10 м/с. При дальнейшем ее увеличении значительно возрастают потери энергии на разбрызгивание масла. Зубчатое колесо находится нижней частью на глубине двух-трех высот зуба.
  2. Картерный проточный: с одной стороны в ванну агрегата подается масло, а с другой — отводится. При этом производится охлаждение масла.
  3. Централизованный (струйный). Способ применяется при максимальной окружной скорости передачи более 10 м/с. Масло подается насосом к зацеплению и подшипникам. При этом оно очищается в сетчатых или пластинчатых фильтрах и охлаждается водой через стенки трубчатых холодильников.
  4. Комбинированный: одна ступень может смазываться централизованно, а другая – картерным способом.

Вертикальные редукторы

Вертикальные схемы требуются для механизмов, которые не могут работать с применением обычных горизонтальных передач. Вертикальный цилиндрический редуктор от одной до трех ступеней чаще всего применяют в механизмах, работающих в крановых режимах. Его можно эксплуатировать также в наклонном положении.

Ступени обычно выполняются с косозубыми передачами. Колеса и шестерни изготавливаются из кованых легированных сталей с термообработкой. В качестве опор применяются однорядные конические роликоподшипники.

Производители

Отечественное производство заметно отстает от зарубежного. Импортные модели поступают на российский рынок без адаптации к местным условиям. Традиционные российские редукторы представляют собой предельно упрощенные конструкции, что дает им возможность хоть как-то снизить цены и поддержать спрос. Потребитель все больше убеждается в их низкой надежности, предпочитая приобретать импортные изделия. Отечественный редуктор цилиндрический обладает следующими недостатками:

  • отсутствие чистовой и отделочной операций по обработке поверхности зубьев;
  • низкая мощность и крутящий момент, недолговечность и недостаточная надежность;
  • существенное ограничение разнообразия конструкций, что не дает возможности применять их в современных машинах и механизмах с многофункциональным приводом.

Очень мало предприятий занимается совершенствованием отечественных изделий, улучшая их показатели до зарубежного уровня. Среди них выделяется НТЦ «Редуктор», главным направлением которого является модернизация типовых изделий за счет применения достижений науки о редукторах и внедрения зарубежных новинок.

Заключение

Редуктор цилиндрический наиболее распространен благодаря своим преимуществам, основными из которых являются небольшие габариты, высокий КПД и долговечность. Они проявляются при точном изготовлении механизмов за счет применения качественных материалов и современных способов обработки деталей.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
