Механический редуктор Википедия

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

Как это работает[ | код]

Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Основные характеристики редуктора[ | код]

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу[ | код]

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения,

ru-wiki.ru

Редукторы и ручные дублеры

Механический редуктор с червячной передачей (червячный редуктор) − наиболее распространенный тип ручных механических редукторов, которыми комплектуется трубопроводная арматура. Его назначение заключается в передаче и преобразовании крутящего момента. Используется для понижения частоты вращения исполнительного элемента (выходного вала).

Как устроен червячный редуктор

В прочном корпусе из чугуна (или алюминия) находится зубчато-винтовая (червячная) передача, изменяющая крутящий момент и угловую скорость. Она состоит из двух основных элементов:

  • зубчатое червячное колесо;
  • винт-червяк.

Червячное колесо. Выглядит как обычное зубчатое колесо, но резьба у него адаптирована под конфигурацию резьбы сопряжённого с колесом винта-червяка. Для изготовления червячного колеса используются, как правило, два материала: зубья сделаны из антифрикционного металла с высокопрочными свойствами, сердечник − из любой стали (достаточно прочной, но не очень дорогой) или чугуна.

Винт-червяк. Это особый винт из прочного металла. Профиль резьбы имеет форму трапеции. Важная его характеристика − степень заходности. Спроектировано много разновидностей червяка, но на практике самыми удобными оказываются однозаходные, а также двух- и четырехзаходные.

Принцип работы

Конструкция червячного редуктора состоит всего лишь из двух деталей, но эффективна там, где требуется преобразовать высокий крутящий момент в низкую угловую скорость. Двигатель передает крутящий момент на винт-червяк, он в свою очередь − на зубчатое колесо, от которого, наконец, начинает вращаться выходной вал. Червячная передача обладает свойством самоторможения, благодаря чему передача крутящего момента является необратимой: приложенная к зубчатому колесу сила не заставит винт-червяк двигаться даже при избытке смазки, так как трение многократно сильнее.

Достоинства:

  • плавный ход;
  • низкий шум;
  • высокое передаточное отношение;
  • самоторможение.

Ручные дублеры

В чрезвычайных обстоятельствах и при отказе основного оборудования управление арматурой происходит с помощью ручных дублеров − червячных редукторов, встраиваемых между приводом и арматурой. В автоматическом режиме червячный редуктор отключен.

Такой ручной дублер удобен тем, что:

  • не нуждается в дополнительном крепеже и монтируется на любой привод;
  • надежно фиксирует и удерживает арматуру;
  • имеет стандартные двойные ограничители хода;
  • наличие корпуса и зубьев из бронзы удлиняет срок службы;
  • на штурвале есть стрелочные указатели «открыто/закрыто»;
  • смазочные материалы выдерживают высокотемпературный режим эксплуатации, не требуется постоянная смазка.

www.dialkontech.ru

Механический редуктор — Википедия РУ

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

  Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}} , в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}}  где z1{\displaystyle z_{1}}  — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}}  — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

http-wikipediya.ru

Все о редукторах. Справочная информация

Классификация, основные параметры редукторов
Цилиндрические редукторы
Червячные редукторы
Планетарные редукторы
Конические редукторы
Классификация редукторов в зависимости от вида передач и числа ступеней
Конструкция и назначение редуктора
Особенности редукторов по виду механических передач
Количество ступеней редуктора
Входные и выходные валы редукторов
Срок службы редуктора
Устройство редуктора
Монтажное исполнение
Как подобрать редуктор? Простые правила и примеры расчета
Передаточное отношение и как его определить?



Редукторы (латинского слова reductor) получили широкое распространение во всех отраслях промышленного и аграрного хозяйства, поэтому их производство с каждым годом увеличивается, появляются новые модификации, совершенствуются уже существующие модели.

Редуктор служит для снижения частоты вращения тихоходного вала и увеличения усилия на выходном валу. Редуктор может иметь одну или несколько ступеней, цель которых увеличение передаточного отношения. По типу механической передачи редукторы могут быть червячными, коническими, планетарными или цилиндрическими. Конструктивно редуктор выполнен как отдельное изделие, работающее в паре с электродвигателем и установленное с ним на одной раме.

Промышленностью сегодня выпускаются редукторы общего и специального назначения.
Редукторы общего назначения могут применяться во многих случаях и отвечают общим требованиям. Специальные же редукторы имеют нестандартные характеристики подходящие под определенные требования.



Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами.
Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические — между пересекающимися, а червячные — между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.



Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени — от 10 до 60, а три ступени — от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:


А) — Простой одноступенчатый цилиндрический редуктор
Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес
В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями
Г) – Соосный цилиндрический редуктор
Д) — Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи
Е) — Соосный цилиндрический редуктор с шевронной быстроходной передачей
Ж) — Соосный цилиндрический редуктор с раздвоенной передачей
З) — Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев
И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей





Червячные редукторы

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости. Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.

В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.

Передаточное отношение

Число заходов червяка

Число зубов колеса

7-8

4

28-32

9-13

3-4

27-52

14-24

2-3

28-72

15-27

2-3

50-81

28-40

1-2

28-80

40

1

40

Кинематические схемы одноступенчатых червячных редукторов представлены ниже:



А) Редуктор с нижним расположением червяка
Б) Редуктор с верхним расположением червяка
В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально)
Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм. Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени.
Вариант расположения червячных пар представлен на рисунке ниже:

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.





Планетарные редукторы

Планетарные редукторы нашли широкое применение в тяжелом машиностроении, так как обладают рядом преимуществ перед редукторами другого типа. На редукторах планетарного типа можно получить достаточно большие передаточные числа, при этом габариты редуктора будут намного меньше чем у червячного или цилиндрического редуктора. Конструкция редуктора представляет собой планетарный механизм. Основными элементами редуктора являются сателлиты, солнечная шестерня, кольцевая шестерня и водило.

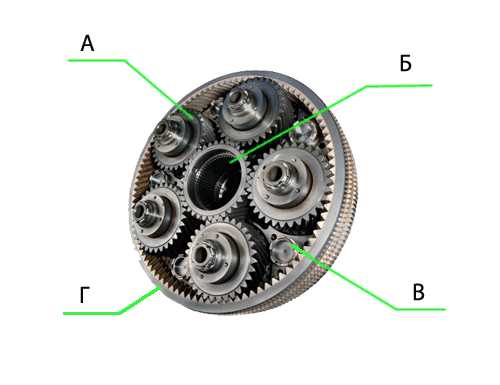

Внешний вид устройства планетарного редуктора представлен ниже:

А) сателлиты
Б) солнечная шестерня
В) водило
Г) кольцевая шестерня

Кольцевая шестерня планетарного редуктора находится в неподвижном состоянии, Вращение от входного вала передается на солнечную шестерню находящеюся в зацеплении со всеми сателлитами. Сателлиты вращаются внутри неподвижной кольцевой шестерни передавая энергию вращения на водило, а далее на выходной вал редуктора. Планетарный механизм может быть одно-, двух- и трехступенчатым, передаточное отношение зависит от количества зубьев на каждой шестерне.

Свое название планетарный редуктор получил благодаря тому, что зубчатые колеса вращаются подобно планетам солнечной системы. Планетарные редукторы могут быть одно-, двух- и трехступенчатыми. Передаточное отношение может быть в пределах 6 – 450. Редукторы планетарного типа обладают высоким КПД, и позволяют передавать большие мощности без потерь на нагрев. Для удобства монтажа планетарные редукторы выпускаются на лапах или на опорном фланце, а также возможен комбинированный вариант.

В настоящий момент на Российском рынке приводной техники пользуются популярностью редукторы серии 3МП и МПО.



Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.



Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.



Классификация редукторов в зависимости от вида передач и числа ступеней:

Тип редуктора

Количество ступеней

Тип механической передачи

Расположение тихоходного и быстроходного валов

Цилиндрический

Одна ступень

Одна или несколько цилиндрических передач

Параллельное

Две ступени; три ступени

Параллельное или соосное

Четыре ступени

Параллельное

Конический

Одна ступень

Одна коническая передача

Пересекающееся

Коническо-цилиндрический

Две ступени; три ступени; четыре ступени

Одна коническая передача и одна или несколько цилиндрических передач

Пересекающееся или скрещивающееся

Червячный

Одна ступень; две ступени

Одна или две червячные передачи

Скрещивающееся

Параллельное

Цилиндрическо-червячный или червячно-цилиндрический

Две ступени; три ступени

Одна или две цилиндрические передачи и одна червячная передача

Скрещивающееся

Планетарный

Одна ступень; две ступени; три ступени

Каждая ступень состоит из двух центральных зубчатых колес и сателлитов

Соосное

Цилиндрическо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной или нескольких цилиндрических и планетарных передач

Параллельное или соосное

Коническо-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Пересекающееся

Червячно-планетарный

Две ступени; три ступени; четыре ступени

Сборка из одной конической и планетарных передач

Скрещивающееся

Волновой

Одна ступень

Одна волновая передача

Соосное





Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.



Особенности редукторов по виду механических передач

Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.

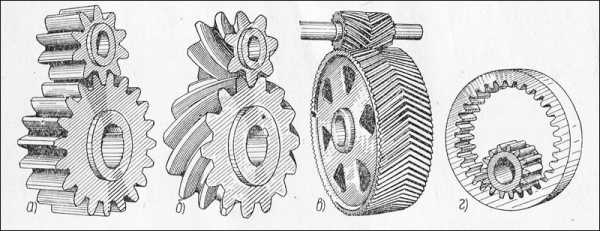

Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.

а) Прямозубая цилиндрическая передача

б) Косозубая цилиндрическая передача

в) Шевронная цилиндрическая передача

г) Цилиндрическая передача с внутренним зацеплением



Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.

а) Коническая зубчатая передача с прямым зубом

б) Коническая зубчатая передача с косым зубом

в) Коническая зубчатая передача с криволинейным зубом

г) Коническая гипоидная передача



Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.

Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.

а) Червячная передача с цилиндрическим червяком

б) Червячная передача с глобоидным червяком

в) Спироидная передача

г) Тороидно-дисковая передача

д) Тороидная передача внутреннего зацепления



Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.

1) Зубчатое колесо с внутренними зубьями

2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора

3) Генератор волн



Количество ступеней редуктора

Число ступеней редуктора напрямую влияет на передаточное отношение. В червячных редукторах наиболее распространены одноступенчатые пары. Цилиндрические же редукторы, состоящие из одной ступени, применяются реже, чем двух- или трехступенчатые редукторы. В производстве редукторов все чаще применяются комбинированные передачи, состоящие из разных типов передач, например коническо-цилиндрические редукторы.



Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.



Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора

Гарантированный ресурс в часах

Цилиндрическая, планетарная, коническая, цилиндро-коническая

более 25000

Волновая, червячная, глобоидная

более 10000





Устройство редуктора

Основными элементами редуктора являются:

1. Прошедшие обработку зубчатые колеса с зубьями высокой твердости. Материалом обычно служит сталь марки (40Х, 40ХН ГОСТ 4543-71). В планетарных редукторах шестерни и сателлиты изготовлены из стали марки 25ХГМ ГОСТ 4543-71. Зубчатые венцы из стали 40Х. Червячные валы изготавливаются из стали марки ГОСТ 4543-71 – 18ХГТ, 20Х с последующей цементацией рабочих поверхностей. Венцы червячных редукторов изготавливают из бронзы Бр010Ф1 ГОСТ 613-79. Гибкое колесо волнового редуктора изготовлено из кованой стали 30ХГСА ГОСТ 4543-71.
2. Валы (оси) быстроходные, промежуточные и тихоходные. Материалом является — сталь марки (40Х, 40ХН ГОСТ 4543-71). В зависимости от варианта сборки выходные валы могут быть одно- и двухконцевыми, а также полыми со шпоночным пазом. Выходные валы планетарных редукторов изготовлены заодно с водилом последней ступени. Материалом служит чугун или сталь.
3. Подшипниковые узлы. Используются подшипники качения воспринимающие большие осевые и консольные нагрузки. Применяются обычно конические роликоподшипники.
4. Шлицевые, шпоночные соединения. Шлицевые соединения чаще применяются в червячных редукторах (выходной полый вал). Шпонки применяются для соединения валов с зубчатыми колесами, муфтами и другими деталями.
5. Корпуса редукторов. Корпуса и крышки редукторов выполняются методом литья. В качестве материалов используется чугун марки СЧ 15 ГОСТ 1412-79 или сплав алюминия АЛ11. Для улучшения отвода тепла корпуса редукторов снабжаются ребрами.



Монтажное исполнение

Соосный редуктор — входной и выходной вал находятся на одной оси

Червячный редуктор — входной и выходной вал находятся под прямым углом

Цилиндрический редуктор — входной и выходной вал находятся на параллельных осях

Коническо-цилиндрический редуктор — входной и выходной вал перекрещиваются



Монтажное положение соосных цилиндрических или планетарных редукторов



Монтажное положение и вариант сборки червячных одноступенчатых редукторов



Монтажное положение и вариант сборки червячных двухступенчатых редукторов



Монтажное положение и вариант сборки цилиндрических редукторов





Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

  • выбор редуктора по типу механической передачи
  • определение габарита (типоразмера) редуктора
  • определение консольных и осевых нагрузок на входной и выходной валы
  • определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.



Как выбрать редуктор?

Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.

Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера. Момент действующей нагрузки на редуктор определяется следующим выражением:

где:
M2 — выходной момент на валу редуктора (Н/М)
P1 — подводимая мощность на быстроходном валу редуктора (кВт)
Rd — динамический КПД редуктора (%)
n2 — частота вращения тихоходного вала (об/мин)

Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.

где:
n1 — частота вращения быстроходного вала (об/мин)
n2 — частота вращения тихоходного вала (об/мин)
i — передаточное отношение редуктора

Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f). Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.

где:
M2 max — максимально допустимый момент (паспортное значение)
M2 — номинальный момент на валу редуктора (зависит от мощности двигателя)

Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.

При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час — сервис фактор может выбираться: sf = 1.

При средней нагрузке, где число стартов не превышает 150 пусков в час — сервис фактор выбирается: sf = 1,5.

При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.



Передаточное отношение и как его определить?



Основное назначение любого редуктора понижение угловой скорости подводимой на его входной вал. Значения выходной скорости определятся передаточным отношением редуктора. Передаточное отношение редуктора — это отношение скорости входного вала к скорости выходного вала.

dzerjinsk-reduktor.artesk.ru

Механический редуктор — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 марта 2016; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 марта 2016; проверки требуют 2 правки. Скорость вторичного колеса B увеличена за счёт крутящего момента Редуктор с цилиндрическими шестернями

Реду́ктор (механический) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Обычно редуктором называют устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу, повышая при этом вращающий момент, такой редуктор обычно называют демультипликатором, а редуктор, который преобразует низкую угловую скорость в более высокую обычно называют мультипликатором.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

Типы редукторов[ | ]

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой, преобразуемой, распределяемой мощности.

Корпуса редукторов[ | ]

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение[ | ]

Передаточным отношением редуктора называют отношение угловой скорости ведущего вала к угловой скорости ведомого вала:

i=

encyclopaedia.bid

Механический редуктор — википедия фото

Канонический вид механического редуктора
Ведущее зубчатое колесо — В
Ведомое зубчатое колесо — А

Реду́ктор (механический) — механизм по передаче мощности вращением, главной функцией которого является редукция, то есть, снижение усилия, необходимого для привода устройства, преобразующего передаваемую мощность в полезную работу. Каноническим видом механического редуктора является пара взаимозацепленных цилиндрических шестерён, из которых ведущая шестерня меньшего размера, а ведомая — большего.

  Редуктор с цилиндрическими шестернями

Работа любого редуктора подпадает под действие Золотого Правила механики: редуктор практически не изменяет передаваемую вращением мощность (с поправкой на КПД), а лишь взаимообратно изменяет две её составляющие — крутящий момент и угловую скорость. Величина изменения определяется передаточным отношением. При этом, редукция усилия предполагает, что крутящий момент на входе в редуктор будет меньше, чем на выходе с него, а угловая скорость, соответственно, наоборот — на входе будет больше чем на выходе. Передаточное отношение любого подобного редуктора больше единицы, а сам термин «редуктор», упомянутый без каких-либо дополнительных определений к нему, подразумевает именно редуктор подобного плана.

В редких случаях (в основном, из компоновочных соображений) в технике применяются редукторы с передаточным отношением меньше единицы. Такой редуктор в русскоязычном речевом обиходе называется «повышающим редуктором». Определение «повышающий» здесь происходит как от факта повышения усилия, необходимого для привода конечного устройства, так и от повышения угловой скорости ведомой шестерни в таком редукторе. Формально, исходя из этимологии термина «редуктор», термин «повышающий редуктор» есть оксюморон, но фактически распространённого синонима в русском языке нет, а, возможно, более подходящий сюда термин «мультипликатор» в обиходе практически не используется и малопонятен. При этом такой термин как «повышающая передача» официально зафиксирован ГОСТ-ом и правомерно присутствует в инженерно-техническом лексиконе.

Таковыми являются: тип передачи, тип зацепления, КПД, передаточное отношение, величина передачаемой мощности (номинальный крутящий момент на тихоходном валу и максимальные окружные скорости зубчатых колёс), число ступеней редукции.

Классификация редукторов по ГОСТу

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой мощности.

Корпуса редукторов

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности и машиностроении применяются корпуса из литейного чугуна, реже из литейных сталей. Когда требуется максимально облегчить конструкцию применяют легкосплавные корпуса. На корпусе редуктора чаще всего имеются места крепления — лапы и/или уши, за которые перемещают и/или крепят редукторы к основанию. На выходе валов располагают уплотнения для предотвращения вытекания масла. На корпусах редукторов зачастую располагают конструкционные элементы, предотвращающие увеличение давления внутри редуктора, возникающее от нагрева редуктора при его работе.

В штучном производстве широко используются сварные корпуса, позволяющие получать индивидуальные конструктивные решения.

Передаточное отношение

В дополнение к общему определению передаточного отношения, предполагающему отношение угловых скоростей ведущей и ведомого валов i=ω1/ω2{\displaystyle i=\omega _{1}/\omega _{2}} , в любом механическом редукторе на зубчатых колёсах таковое может быть подсчитано без без замеров угловых скоростей по формулам, учитывающим число зубьев. Для определения передаточного отношения любого редуктора из двух взаимозацепленных зубчатых колёс, независимо от их формы и типа зацепления (цилиндрического, конического, гипоидного, червячного), верна формула вида z2/z1{\displaystyle z_{2}/z_{1}}  где z1{\displaystyle z_{1}}  — число зубьев ведущего зубчатого колеса (число заходов червяка), а z2{\displaystyle z_{2}}  — число зубьев ведомого зубчатого колеса. Передаточное отношение планетарного редуктора определить таким образом также возможно, хотя оно не имеет единой формулы подсчёта, и для его определения по числу зубьев всегда надо понимать, какое звено планетарного редуктора является ведущим/ведомым/опорным, а также учитывать тип и форму конкретного планетарного механизма.

Общее передаточное отношение всех редукторов, задействованных в конкретной кинематической цепи, равно произведению их передаточных отношений.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

org-wikipediya.ru

Редуктор (механический) — Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 марта 2016; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 марта 2016; проверки требуют 2 правки. Скорость вторичного колеса B увеличена за счёт крутящего момента Редуктор с цилиндрическими шестернями

Реду́ктор (механический) — механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Обычно редуктором называют устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу, повышая при этом вращающий момент, такой редуктор обычно называют демультипликатором, а редуктор, который преобразует низкую угловую скорость в более высокую обычно называют мультипликатором.

Редуктор со ступенчатым изменением передаточного отношения называется коробкой передач, с бесступенчатым — вариатор.

Типы редукторов[ | ]

Прежде всего редукторы классифицируются по типам механических передач: цилиндрические, конические, червячные, планетарные, волновые, спироидные и комбинированные.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой, преобразуемой, распределяемой мощности.

Корпуса редукторов[ | ]

В серийном производстве широко распространены стандартизованные литые корпуса редукторов. Чаще всего в тяжёлой промышленности

encyclopaedia.bid

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
