Расчет редуктора, как правильно выбрать мотор-редуктор

Правильный расчет редуктора перед покупкой крайне важен, поскольку от него напрямую зависит срок службы как самого устройства, так и связанных с ним агрегатов. В противном случае существует большой риск их преждевременного износа из-за перегрузки или вероятность поломки. Именно поэтому при подборе следует учитывать:

тип;
мощность;
максимальный момент на выходном валу;
частоту оборотов;
передаточные числа;
КПД;
ремонтопригодность;
варианты исполнения в плане взрывозащищенности и взрывобезопасности.

Тип редуктора

На основе конструктивных особенностей различают: одноступенчатый и двухступенчатый червячный, горизонтально-цилиндрический, соосный цилиндрический и коническо-цилиндрический редуктор. В первых двух типах оба вала (входной и выходной) располагаются под углом 90° друг к другу (для моделей с двумя ступенями возможно и параллельное расположение), что позволяет монтировать их в любых пространственных положениях.

Устройства на основе зубчатых колес в силу особенностей компоновки и принципов действия чаще всего устанавливаются горизонтально – следует учитывать это при их выборе. По сравнению с червячными приводами они обладают более высоким КПД (из-за меньших потерь мощности при зацеплении зубчатых колес) и выходным моментом (при равных габаритах и массе).

Передаточное число [I]

Одна из важнейших величин при расчете редуктора, представляющая собой отношение частоты вращения входного вала (N1) к частоте вращения выходного (N2), и определяющаяся по формуле I = N1/N2.

Следует помнить, что первая величина напрямую зависит от номинальных оборотов электромотора и никогда не должна превышать 1500 об./мин. Исключением являются лишь соосные цилиндрические редукторы, рассчитанные на частоту вращения на входе до 3000 об./мин.

Крутящий момент редуктора

При расчете редуктора важно учитывать, что необходимый момент вращения (Мс2) не соответствует напрямую моменту на выходном валу, а рассчитывается по формуле:

Mc2 = Mr2 x Sf ≤ Mn2, где:

Mc2 – расчетный момент;
Mr2 – необходимый момент, не превышающий номинального;
Sf – сервис-фактор;
Mn2 – номинальный момент.

Максимальный момент вращения является предельной нагрузкой на редуктор и недопустим при постоянной работе.

Эксплуатационный коэффициент (сервис-фактор)

Его величина рассчитывается экспериментальным путем и подразумевает испытание устройства продолжительностью работы, нагрузками разной величины и количеством стартов и остановок в течение часа. Для его определения под конкретные условия эксплуатации вы можете воспользоваться помощью наших специалистов.

Мощность привода

Она позволяет преодолевать возникающую при передаче движения силу трения. Ее величина определяется отношением момента вращения (M) к частоте оборотов (N) и рассчитывается согласно формуле: P = (MxN)/9550.

Мощность на выходном валу (P2) вычисляется как P2 = P x Sf, где последняя величина – сервис-фактор. Обязательно следует помнить, что из-за потерь, возникающих в результате трения при зацеплении зубчатых колес, выходная мощность должна всегда быть ниже входной.

Коэффициент полезного действия (КПД)

При расчете редуктора КПД определяется как отношение мощности на выходном валу к мощности, подаваемой на входной. Он измеряется в процентах и вычисляется по следующей формуле: n = (P2/P1) x 100. В устройствах, работающих по принципу червячной передачи, величина Р2 всегда будет заметно ниже, чем Р1, поскольку часть мощности расходуется при зацеплении пары во время передачи вращения.

На итоговый размер коэффициента полезного действия влияют такие факторы, как передаточное число (чем оно выше, тем КПД ниже), длительность эксплуатации (обуславливающая износ элементов агрегата), тип и состав смазочных материалов, а также частота их замены (поскольку от них в широких пределах зависит изменение коэффициента трения).

Типы взрывозащищенного исполнения

Выделяют 3 основные категории редукторов и мотор-редукторов по классу взрывозащищенности:

Е – устройства с повышенной степенью защищенности. Пригодны для эксплуатации в любых условиях, в том числе при возникновении внештатных ситуаций. Благодаря высокой герметичности корпуса подходят для использования в средах взрывоопасных и горючих газов и газо-воздушных смесей без риска воспламенения последних;
D – мотор-редукторы со взрывонепроницаемым корпусом, неразрушимым в случае взрыва самого агрегата. Отличаются полной герметичностью оболочки и безопасностью, которая позволяет использовать их в средах любых взрывоопасных газов и смесей, а также при предельно высоких эксплуатационных температурах;

I – устройства с увеличенной искробезопасностью. Подразумевают поддержку взрывобезопасного тока в питающей цепи в соответствии с конкретными производственными условиями.

Показатели надежности

Подразумевается срок службы (ресурс) тех или иных частей агрегата при условии продолжительной эксплуатации. Для валов и элементов передачи (зубчатых колес, червячных пар) он составляет:

у редукторов планетарного, коническо-цилиндрического, конического и цилиндрического типов – 25 000 часов;
у редукторов глобоидного, червячного и волнового типов – 10 000 часов.

Для подшипников, используемых в указанных ниже редукторах, ресурс составляет:

коническо-цилиндрических, планетарных, цилиндрически и конических – 12 500 часов;
червячных – 5 000 часов;
волновых, глобоидных – 10 000 часов.

При расчете редукторов нужно учитывать, что указанные конструктивные элементы должны оставаться в работоспособном состоянии в течение срока, составляющего не менее 90% от приведенных величин. Это относится только к нормальным условиям эксплуатации. При их нарушении (например, несвоевременной замене масла) скорость износа комплектующих резко увеличится, а ресурс сократится.

Наше предприятие «ТехПривод» предлагает широкий выбор редукторов и мотор-редукторов по оптимальным ценам, в любых требуемых объемах и с доставкой во все регионы страны. Чтобы рассчитать мощность, момент и другие требуемые параметры оборудования, свяжитесь со специалистами компании.

Выбираем мотор редуктор правильно

На самом деле, подбор мотора редуктора достаточно непростое дело, именно поэтому мы считаем необходимым рассказать, как выбрать мотор — редуктор.

Итак, стоит, прежде всего, начать с того, что мотором редуктором называют агрегат, который совмещает в себе и электродвигатель или редуктор. Их комбинация и является мотором редуктором. Такое устройство применяется в самых различных отраслях промышленности, во многом благодаря тому, что такой мотор очень прост в обслуживании, компактному размеру. Кроме того, высокий КПД и упрощенный монтаж.

Выделяют несколько видов мотор — редукторов, зависят эти виды, в первую очередь, от того, какой тип передачи используется. Так, выделяют моторы редукторы:

червячные;
волновые;
цилиндрические;
планетарные и другие.

Прежде, чем купить мотор-редукторы необходимо все-таки немного разобраться в этом вопросе. Итак, для начала Вы должны определить, сколько оборотов нужно получить на выходе привода. Затем необходимо рассчитать крутящий момент на выходе выходного редукторного вала. Для этого необходимо знать мощность двигателя. Так, крутящий момент будет равен следующей формуле: (9550*Р1*Rd)/n2, где Rd обозначает КПД типа динамического, в справочнике можно с легкостью найти его значение, Р1 — мощность двигателя, а n2 – это количество оборотов, которое необходимо на выходе привода.

Следующий шаг – нахождение придаточного отношения. Делается это тоже по формуле, которая выглядит следующим образом: i=n1/n2. В этой формуле n1 является частотой вращения двигателя, имеющего электрический тип, иными словами количество оборотов в минуту.

Далее необходимо определить сервис-фактор или по-другому, коэффициент эксплуатационный. Здесь нужно руководствоваться типом нагрузки и количеством часов в сутки, а также планируемых остановок.

Словом, для того, чтобы правильно подобрать мотор-редуктор, необходимо учитывать такие технические характеристики, как:

мощность;
тип редуктора;
тип монтажа;
обороты на выходе;
передаточное число устройства;
дополнительные функции;
конструкция валов, как входного, так и выходного.

Теперь давайте разберемся, чем же отличаются типы редукторов. Первый тип — червячный, он бывает, одноступенчатый или двуступенчатый. Первый при этом имеет скрещенное расположение вала, а второй имеет перпендикулярное или параллельное расположение осей вала входного и выходного. Это значит, что оси могут располагаться в различных плоскостях.

Следующий вид – цилиндрический мотор — редуктор, он имеет параллельное расположение вала, при этом, оси располагаются в одной плоскости, а именно, в горизонтальной. Также есть цилиндрический соосный. Он может быть под любым углом, но оси все равно при этом находятся в одной плоскости. Еще один вид – коническо – цилиндрический. Оси пересекаются, под углом девяносто градусов. Помните, что очень важно знать, как располагается выходной вал, это имеет определяющее значение для многих областей применения мотора – редуктора.

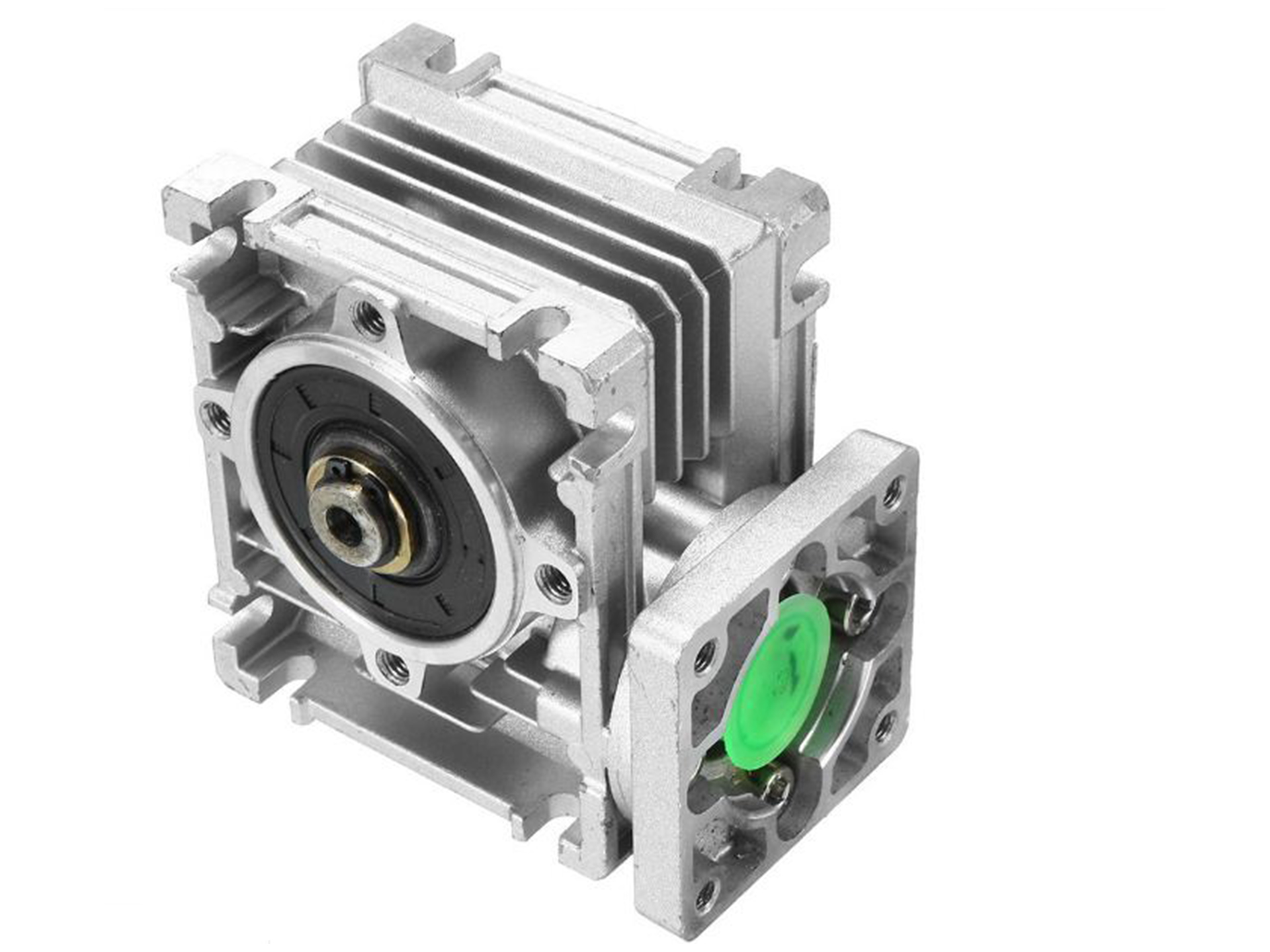

Так, например, червячные редукторы используются при любом положение вала выходного. Что касается моделей цилиндрических и конических, то здесь применяются они чаще в горизонтальных плоскостях.

Для примера, рассмотрим мотор-редуктор 5МП50. Он имеет продолжительность работы до 24 часов в сутки, устанавливается преимущественно до тысячи метров над уровнем моря. При этом, окружающая среда должна быт неагрессивной, а температура чтобы колебалась от минус десяти до плюс сорока пяти градусов.

Итак, если Вы знаете сколько нужно оборотов, какой должен быть крутящий момент, какова мощность двигателя и его сервис-фактор, то для Вас не составит труда выбрать необходимый мотор-редуктор, который бы полностью подходил по Ваши требования. Далее необходимо убедиться, что не будет никаких затруднений с выполнением эксплуатационных требований. Также нужно провести сравнение габаритных размеров и присоединительных. Нужно точно знать, что выбранного пространства хватит, для того, чтобы вмонтировать оборудование.

Мы готовы помочь в подборе мотор-редуктора

Если вдруг у Вас возникли сложности в подборе мотора-редуктора, не стоит отчаиваться, мы всегда придем Вам на помощь. Специалисты электротехнической компании «ЭНЕРГОПУСК» смогут проконсультироваться Вас по вопросу о выборе мотор-редуктора. Мы давно работаем в этой области и знаем все точности этих устройств, значит исходя из Ваших потребностей, обязательно подберем для Вас подходящий вариант. Конечно, мы также осуществим и расчеты, точные и правильные, благодаря чему выбор редуктора станет сущим пустяком.

Так, например, мы сможем детально рассказать о том, в чем особенность мотора-редуктора NMRV, также расскажем, чем отличается от других, и где пригодится редуктор 3МП50. И еще множество других вопросов, на которые с легкостью ответят наши специалисты.

Мотор-редукторы

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

	Bosch Rexroth KEB Control Techniques Parker Частотные преобразователи Широкий спектр качественных частотных преобразователей, услуги по подбору и модернизации станков и механизмов. Осуществляем официальные поставки по наилучшим ценам. Официальная поддержка клиентов и официальная гарантия.		Motovario Wittenstein Alpha KEB Apex Мотор редукторы и редукторы Осуществляем поставки редукторов и мотор-редукторов разных типов от ведущих производителей. Производим полный комплекс услуг по подбору редукторов, оказываем консультации для клиентов.
	Абсолютные энкодеры Инкрементальные энкодеры Магнитные линейки Энкодеры, счетчики импульсов, токосъемники, индикаторы и пр. Поставляем официально все типы высокоэффективных энкодеров и индикаторов всех типов. Осуществляем оперативный подбор энкодеров под задачи заказчика.		СТМЛ-1, ШМ-2, СТМ-2 СТМТ-2, MP-25, MTP-1 Системы линейного перемещения и модули линейного перемещения Разрабатываем и производим широкий спектр модулей и систем линейного перемещения. Производим системы линейных перемещений по индивидуальным заказам. Оказываем полный комплекс услуг по разработке и производству.
	Техника линейных перемещений Рельсовые направляющие SBC Цилиндрические направляющие Миниатюрные направляющие MID ШВП Техника и механические компоненты для систем линейных перемещений Разрабатываем и поставляем комплектующие для систем линейного перемещения. Производим системы линейных перемещений по индивидуальным проектам.		Винтовые домкраты ZIMM Компоненты привода и трансмиссии ZIMM Домкраты и подъемно-транспортные механизмы Осуществляем поставки промышленных домкратов для производственных нужд, прецизионные домкраты. Предлагаем компоненты приводов и трансмиссии.
	Системы управления Контроллеры Fatek ЧПУ Delta Tau ЧПУ «СервоКон 2000» Системы управления, панели операторов Цифровые системы управления, современные системы ЧПУ, HMI и пр. Оказываемо полный комплекс услуг для систем ЧПУ. Осуществляем разработки и модернизации собственной высокоэффективной системы ЧПУ «Сервокон».		Гибкие кабель-каналы CPS Гофрозащита CPS Flex Системы защиты кабелей, кабель-каналы Широкий спектр систем защиты кабелей, высоконадежные кабель-каналы для промышленного производства, гибкие кабель-каналы для жестких условий эксплуатации или специального назначения.

НИОКР

Производим НИОКР, осуществляем услуги по разработке, проектированию, пуско-наладке широкого спектра механизмов, узлов, оборудования и станков. Осуществляем разработку, доработку, модернизацию и производство станков и механизмов, в том числе специального назначения (с уникальными характеристиками и/или функционалом) на базе собственного производства в России. Опыт работы более 15 лет.

НИОКР (что такое НИОКР?), определения, основные понятия, эффективность НИОКР.

НИОКР. Проекты НИОКР. Услуги НИОКР.

Заказать услуги НИОКР. Осуществление НИОКР.

НИОКР — Получить более подробную информацию о реализованных проектах.

Особенности редукторов — информационная статья

Очень важно правильно выбрать редуктор, так как от этого будет зависеть долговечность, производительность и надежность механизма. Если при выборе редуктора будет ошибка, тогда он преждевременно выйдет из строя.

Именно поэтому рассчитывать и выбирать редуктор должен опытный специалист – конструктор, учитывающий все необходимые факторы: в каком положении в пространстве находится редуктор, каковы его условия работы, какова рабочая температура и предельное в процессе эксплуатации.

Специалист подбирает под конкретный привод самый оптимальный редуктор, основываясь на своих расчетах.

Если правильно подобрать тип редуктора с его передаточным числом, тогда механизму обеспечивается длительный срок службы: для червячных редукторов около 7 лет, а для цилиндрических около 15 лет.

Если нет возможности получить консультацию у специалиста, тогда передаточное число редуктора можно рассчитать самому. Для этого нужно начать составлять кинематическую схему всего привода, что позволит определить необходимый тип редуктора, подходящий конкретно для данной системы.

Конструктивные особенности

Внутри корпуса расположены элементы передачи – шестерни, валы, зубчатые колеса, подшипники и другие.

Благодаря разнице передаточных чисел у сопряженных шестерен, у редуктора появляется возможность снижать у выходного вала скорость вращения, по отношению к скорости входного. Это свойство позволяет редуктору активно использоваться в качестве привода на разных двигателях и механизмах.

Для примера можно взять конвейер. Тут нужны приводные цепи и подшипники, которые обеспечивают движение различных грузовых площадок и транспортеров. Конвейерные механизмы приходят в движение благодаря мотор-редуктору, который представляет собой электрический двигатель, совмещенный конструктивно с центральной шестерней в редукторе с любым типом передач.

Благодаря простоте конструкции, ему не нужно постоянное техническое обслуживание, а его компактность в размерах позволяет крепить его прямо на раму в подъемном механизме, при этом лишнее пространство не занимается.

Разные типы редукторов устроены по соответственно, валы могут располагаться не только в одной плоскости, но даже друг к другу под углом. От расположения валов зависит передаточное число и производительность редуктора.

Определение передаточного числа редуктора

Для определения передаточного числа редуктора, нужно знать формулу:

U=nвх/nвых,

В которой nвх является количеством оборотов входного вала электродвигателя (число оборотов в минуту), nвых представляет количество оборотов редуктора для выходного вала (оборотов в минуту).

Полученное число нужно округлить до передаточного числа из типового ряда для определенных типов редукторов. Важно помнить, что такой расчет будет всегда приблизительным.

Выбирая электродвигатель, нужно знать, что в редукторе частота вращения входного вала не превышает 1500 оборотов в минуту для любого типа редукторов.

Обороты электродвигателя выбираются на основании технических характеристик самих механизмов и электродвигателей, для которых редукторы предназначены.

Как подобрать нужный редуктор?

1. Расчет и выбор редуктора.

2. Выбор типа редуктора.

3. Определение передаточного числа редуктора.

4. Определение количества ступеней редуктора.

5. Выбор габарита редуктора.

6. Выбор мотор-редуктора.

7. Выбор редуктора по климатическим условиям.

   От правильности выбора редуктора во многом зависит не только его надежность, но и долговечность.
Ошибки при расчете и выборе редуктора неизбежно могут привести к преждевременному выходу его из строя и, как следствие, в лучшем случае к финансовым потерям.
   Поэтому работу по расчету и выбору редуктора необходимо доверять опытным специалистам-конструкторам, которые учтут все факторы от расположения редуктора в пространстве и условий работы до температуры нагрева его в процессе эксплуатации. Подтвердив это соответствующими расчетами, специалист обеспечит подбор оптимального редуктора под Ваш конкретный привод.
   Практика показывает, что правильно подобранный редуктор обеспечивает срок службы не менее 7 лет для червячных и 10-15 лет для цилиндрических редукторов.
   Но в жизни возникают ситуации когда нет возможности обратиться обратиться к такому специалисту.
   Чтобы помочь Вам решить эту проблему был создан этот раздел сайта, где мы постараемся дать Вам основные рекомендации для правильного выбора редуктора. Мы не ставим задачу подготовки нового специалиста по расчету и выбору редукторов, а лишь помогаем Вам самостоятельно и грамотно выбрать редуктор под Ваш привод.

Для тех кто желает получить больше информации по расчету различных приводов и редукторов мы рекомендуем обратиться на сайты студентов МАТИ и МВТУ им.Баумана.

Любой расчет необходимо начинать с составления кинематической схемы привода — это позволит определиться с типом редуктора необходимым для данного привода.

Типы редуктора различаются конструктивно:

Цилиндрические горизонтальные редукторы имеют параллельное расположение осей входных

и выходных валов, которые лежат в одной горизонтальной плоскости.

Цилиндрические вертикальные редукторы имеют параллельное

расположение осей входных и выходных валов, которые лежат в одной

вертикальной плоскости.

Червячные одноступенчатые редукторы имеют

скрещенные под углом 90 0 оси входных и выходных валов.

Червячные двухступенчатые имеют

параллельное расположение осей входных и

выходных валов, которые лежат в разных

горизонтальных плоскостях.

Коническо-цилиндрические редукторы имеют пересекающиеся под углом 90⁰ оси входных и

выходных валов, которые лежат в одной горизонтальной плоскости.

ПОМНИТЕ!

Особое значение имеет расположение выходного вала редуктора в пространстве:

в червячных редукторах конструкция редуктора позволяет применять один и тот же редуктор
для любого положения выходного вала в пространстве;
в цилиндрических и конических редукторах в большинстве случаев возможно расположение
выходных валов только в горизонтальной плоскости;
имея одинаковые внешние габариты (или вес), цилиндрические редукторы (по сравнению счервячными)
передают нагрузку в 1,5-2 раза большую имеют более высокую КПД, более долговечны, значит
их установка будет экономически эффективнее.

Передаточное отношение редуктора:

U=n_вх/n_вых (формула 1)
n_вх — количество оборотов входного вала редуктора, т. е обороты электродвигателя, об/мин.
n_вых — необходимое количество оборотов выходного вала редуктора, об/мин.

Полученное передаточное число округляется до передаточного числа из типового ряда для данных типов редукторов.

ПОМНИТЕ!

При выборе электродвигателя частота вращения вала двигателя, а, следовательно, и входного вала редуктора не должна превышать 1500 об/мин для всех редукторов. Обороты электродвигателя следует выбирать из технических характеристик электродвигателей.

Количество ступеней по типу редуктора определяется по таблице, исходя из рассчитанного передаточного числа.

Тип редуктора	Диапазон передаточных чисел
Цилиндрический одноступенчатый	2. ..6,3
Цилиндрический двухступенчатый	8…50
Цилиндрический трехступенчатый	31,5…200
Червячный одноступенчатый	8…80
Червячный двухступенчатый	100…4000
Коническо-цилиндрический одноступенчатый	6,3…28
Коническо-цилиндрический двухступенчатый	28…180

Исходными данными для выбора редуктора будут мощность, обороты электродвигателя и передаточное число редуктора необходимого для Вашего привода.
Расчет редуктора сводится к проверочному расчету по допустимому крутящему моменту на выходном валу редуктора:

Т=(9550*Р* U * N )/ (К* n_вх) (формула 2)

Р — мощность электродвигателя, кВт
U — передаточное число редуктора
N — КПД редуктора ( для цилиндрического редуктора принимается 0,97-0,98,
для червячного — свое для каждого передаточного числа (см. паспортные данные))
n_вх — количество оборотов входного вала редуктора или электродвигателя, об/мин
К — коэффициент эксплуатации выбирается по таблице.

Режим эксплуатации по ГОСТ 21354-87 и нормам ГосТехНадзора	К
«0»-непрерывный ПВ 100%	0,7
«I»-тяжёлый ПВ>63%	0,8
«II»-средний ПВ<63%	1,0
«III»-средний нормальный ПВ 40%	1,0
«IV»-лёгкий ПВ 25%	1,2
«V»-особо лёгкий ПВ 16%	1,5
Эпизодический (2 ч/сутки; 4 вкл. /час; нагрузка без ударов)	1,8

ПВ = (Т / 60) * 100%

Т — среднее время работы в течение часа, мин.

Рассчитанный момент должен быть меньше или равен номинальному крутящему моменту, приведенному в технических характеристиках на редуктор.
Необходимо так же сравнить консольные нагрузки, возникающие на валах редуктора, при установке редуктора на Ваше оборудование, с паспортными данными, чтобы они были меньше или равны паспортным.

Выбор в пользу применения мотор-редуктора следует производить в случаях, когда необходим компактный привод. Практически все мотор-редукторы конструктивно позволяют применять их для любого расположения выходного вала в пространстве, в т.

ч. и цилиндрические мотор-редукторы.
   Мотор-редукторы не требуют соединительных муфт между электродвигателем и редуктором, т.к. двигатель напрямую крепиться в редуктор. Крепление мотор-редуктора происходит за его редукторную часть.
   Единственный недостаток применения мотор-редукторов является их высокая стоимость и поставка под заказ.
   Даже если отдельно приобрести редуктор, электродвигатель и соединительные муфты, изготовить площадку для их крепления, произвести работы по сборке, сумма затрат на это будет на 10-20% меньше, чем стоимость аналогичного мотор-редуктора
   Выбор мотор-редуктора в большинстве случаев сводиться к подбору его по мощности электродвигателя (кВт) и оборотам на выходном валу (об/мин). Обычно эти характеристики даются производителями мотор-редукторов в виде таблиц на каждый тип и габарит мотор-редуктора.
   Особенностью червячных мотор-редукторов МРЧ является возможность компоновки самостоятельно редуктора одного габарита различными по мощности и оборотами выходного вала электродвигателями, под конкретные потребности.

ПОМНИТЕ!

На данный габарит редуктора, возможно, установить только электродвигатели габариты, которых указаны в технических характеристиках на этот редуктор.

Пример:

Технические характеристики для мотор-редуктора червячного одноступенчатого МРЧ-80.

Электродвигатели АИР 80, АИР 90
Передаточное число номинальное	8	10	12,5	16	20	25	31,5	40	50	63	80
Номинальный крутящий момент, Н·м	290	260	270	300	270	270	360	270	285	260	240
КПД, %	91	90	89	86	84	83	78	73	71	64

После подбора электродвигателя необходимо обязательно выполнить проверочный расчет по формуле 2. Все исходные данные содержатся в технических характеристиках. При этом рассчитанный крутящий момент должен быть меньше или равен номинальному крутящему моменту для данного передаточного числа.
Необходимо так же сравнить консольные нагрузки, возникающие на валах редуктора, при установке редуктора на Ваше оборудование, с паспортными данными, чтобы они были меньше или равны паспортным.

Обозначение климата	Категория размещения	t ⁰C — воздуха для категории размещения
У-умеренный	1-открытый воздух 2-под навесом 3-нерегулярно отапливаемое помещение	-45 ⁰С…+40 ⁰С
Т-тропический	1-открытый воздух 2-под навесом 3-нерегулярно отапливаемое помещение 4-жилое помещение	-15 ⁰С. ..+50 ⁰С
УХЛ — умеренно-холодный		+1 ⁰С…+45 ⁰С

Расчет и подбор мотор редуктора. Как Правильно выбрать?

Рассмотрим основные моменты, которые необходимо знать для правильного выбора мотор редуктора.

1. Сначала необходимо определить, сколько оборотов должно быть на выходе привода (n2).

2. Затем рассчитываем крутящий выходной момент (М2) редукторного выходного вала, который выражен в Н*м. При условии, что нам известна мощность двигателя, обозначаемая Р1, выходной крутящий момент рассчитывается следующим образом:

М2 = (9550*Р1*Rd)/n2, где символом Rd — обозначен КПД динамического типа. Его значение можно найти в справочнике.

3. По формуле i=n1/n2 (n1 — частота вращения двигателя электрического типа, кол-во оборотов/мин) находим передаточное отношение.

4. Используя таблицу ниже, можно определить сервис-фактор Sf. Его еще называют эксплуатационным коэффициентом. Значение этого коэффициента получают эмпирическим путем, руководствуясь типом нагрузки, количеством рабочих часов в сутки и планируемых пусков (остановок) устройства в течение 60 минут.

Классификация нагрузки	Запусков/остановок в час	Среднее кол-во рабочих часов в сутки
Классификация нагрузки	Запусков/остановок в час	<2	2-8	9-16	17-24
Плавный запуск, однообразный режим работы, ускорение средней по величине массы	<10 10-50 80-100 100-200	0,75 1 1,25 1,5	1 1,25 1,5 1,75	1,25 1,5 1,75 2	1,5 1,75 2 2,2
Запуск под умеренной нагрузкой, переменный режим работы, ускорение средней по величине массы	<10 10-50 80-100 100-200	1 1,25 1,5 1,75	1,25 1,5 1,75 2	1,5 1,75 2 2,2	1,75 2 2,2 2,5
Тяжелые нагрузки, переменный режим работы, ускорение больших по величине масс	<10 10-50 80-100 100-200	1,25 1,5 1,75 2	1,5 1,75 2 2,2	1,75 2 2,2 2,5	2 2,2 2,5 3

5. Выбор типа передачи редуктора.

5.1 Редукторы червячного типа— вариант, который отличается простотой и невысоким уровнем цены. Данные устройства характеризуются компактными размерами, высоким показателем термоустойчивости, невысокой массой и множеством способов их монтажа. Сегодня редукторы червячного типа представляют собой наиболее используемый тип привода. Поскольку оси обоих валов (выходного и входного) пересекаются под прямым углом, то могут быть расположены в любой точке пространства.

5.2 Мотор-редукторы коническо-цилиндрического типа. Применение этого типа привода целесообразно при нагрузках переменного типа, частых пусках, а также при высоких нагрузках (радиальных) на выходном валу. Поскольку оси выходного и входного валов расположены относительно друг друга перпендикулярно, то допускается их размещение в одной плоскости по горизонтали.

5.3 Соосно-цилиндрический вид достаточно популярен. Его использование обуславливает достижение высоких отношений передаточного типа, а также показателя крутящего момента. Конструкция представляет собой предступень (соосную) непосредственно к самому двигателю. Такие механизмы великолепно противостоят радиальным и осевым нагрузкам, действующим на вал. Оси входного и выходного валов расположены на одной прямой, поэтому можно размещать их в любом нужном положении.

6. Зная количество входных и выходных оборотов, крутящий момент, мощность двигателя и сервис-фактор, выбираем редуктор в каталоге.

7. Убедитесь, что выполнение эксплуатационных требований не вызовет затруднений.

8. Проведите сравнение присоединительных и габаритных размеров. Удостоверьтесь, что выбранного пространства хватит для монтажа оборудования.

Если у вас возникли сложности с подбором редуктора — напишите или позвоните нам, наши консультанты решат все Ваши вопросы.

Доверьте подбор редуктора Группе Компаний «Элком»! / Публикации / Элек.ру

С недавних пор Группа Компаний «Элком» предоставляет на своём сайте уникальную возможность — самостоятельный подбор мотор-редуктора. В данном материале содержится подробная информация о том, как правильно и быстро подобрать необходимый Вам червячный мотор-редуктор. Надеемся, что предложенные сведения дадут детальное понимание процесса подбора мотор-редуктора, и окажутся Вам полезны.

Осуществляется подбор посредством стыковки редукторных частей ESQ NMRW и общепромышленных двигателей 5АИ производства ГК «Элком».

Таким образом, для того чтобы узнать соответствующую заданным параметрам модель, клиенту нужно только обозначить желаемые характеристики и выбрать один из двенадцати предустановленных диапазонов сервис-фактора — всё остальное рассчитает программа.

При выборе червячного мотор-редуктора учитываются основные технические характеристики:

Обороты на выходном валу мотор-редуктора
Крутящий момент мотор-редуктора «M2»
Сервис-фактор мотор-редуктора «f.s.»

Что такое передаточное отношение I и обороты на выходном валу мотор-редуктора.

Передаточное отношение — это разница между скоростью вращения входного вала и выходного вала. (По сути если i = 10, то входной вал редуктора сделает 10 оборотов в минуту а выходной 1 оборот в минуту).

— это отношение числа зубьев ведомого зубчатого колеса к числу зубьев ведущего колеса. Передаточное число зубчатой передачи определяется по формуле:

В червячной редукторной части NMRW используются передаточные отношения:

5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Рассмотрим расчёт оборотов на выходном валу мотор-редуктора на примере редукторной части NMRW с двигателем.

Возьмём редукторную часть червячного мотор-редуктора NMRW150-60/100 B5. В данном случае i=60, т. е. данная редукторная часть имеет передаточное отношение 60. Соединим данную редукторную часть с различными двигателями для расчета оборотов на выходном валу мотор-редуктора:

100 L2 5.5/3000 Китай (5АИ). При соединении данного двигателя с редуктором (редукторной частью) с передаточным отношением 60 мы получим мотор-редуктор с оборотами на выходе около 50 об/мин.

Что мы сделали, для расчета оборотов на выходе мотор-редуктора? Мы разделили 3000 на 60 и получили 50.

100 L4 4.0/1500 Китай (5АИ). При соединении данного двигателя с редуктором (редукторной частью) с передаточным отношением 60 мы получим мотор-редуктор с оборотами на выходе около 25 об/мин.

Что мы сделали, для расчета оборотов на выходе мотор-редуктора? Мы разделили 1500 на 60 и получили 25.

100 L6 2.2/1000 Китай (5АИ). При соединении данного двигателя с редуктором (редукторной частью) с передаточным отношением 60 мы получим мотор-редуктор с оборотами на выходе около 17 об/мин.

Что мы сделали, для расчета оборотов на выходе мотор-редуктора? Мы разделили 1000 на 60 и получили 16,6.

Крутящий момент мотор-редуктора M2

Крутящий момент (синонимы: момент силы; вращательный момент; вращающий момент) — физическая величина, характеризующая вращательное действие силы на твёрдое тело. Если по простому, то это усилие с которым мотор-редуктор вращает выходной вал.

Энергия, которую электродвигатель передает редуктору в основном передается на оборудование с понижением оборотов выходного вала и частично уходит на преодоление силы трения, которое сопровождается выделением тепла (происходит нагрев редуктора).

Если попробовать представить крутящий момент графически, то это будет выглядеть так:

Формула крутящего момента

Расчет крутящего момента для мотор-редуктора NMRW 150-48-5,5-B3.

М2= (5,5*9550)/47,5)*0,738=816 Н*м

Сервис-фактор f.s.

Сервис-фактор (коэффициент эксплуатации, коэффициент надежности) — является комплексным показателем, характеризующим работу мотор-редуктора, как единой системы.

Для определения числового значения f.s. необходимо знать:

характер нагрузки;

продолжительность работы привода в сутки;

число включений в час.

Формула сервис-фактора

Номинальный крутящий момент — это максимальный крутящий момент, на безопасную передачу которого рассчитан редуктор, исходя из следующих величин:

коэффициент безопасности (сервис-фактор) = 1
срок службы 10000 часов.

Рабочий крутящий момент — это крутящий момент, который выдает редуктор при определенном двигателе соединенным с данным редуктором.

Рассчитаем сервис-фактор для мотор-редуктора NMRW 150-48-5,5-B3.

Для мотор-редуктора NMRW 150-48-5,5-B3 (двигатель 5,5-3000) рабочий крутящий момент составляет 816Н*м. Как считали: РКМ=(5,5кВт*9550/48об/мин)*0,738=816Н*м

Номинальный крутящий момент для редукторной части NMRW150-60 — 990Н*м. Найти его можно на 26 стр. каталога NMRW. Смотрим таблицу NMRW150, находим передаточное отношение 60 и цифра в столбце М2 = 990 Н*м.

Рассчитываем сервис-фактор: f.s.=990/816=1,21

В результате произведенных расчетов у Вас появится информация, воспользовавшись которой Вы, не обладая техническим образованием, не имея на руках каталогов и специальной литературы, сможете подобрать нужный мотор-редуктор.

Например, Вам нужен мотор-редуктор со следующими характеристиками:

обороты на выходе — 24 об/мин
крутящий момент — 420 Н*м или мощность 1,5кВт
сервис-фактор — 1,0

Воспользуйтесь таблицей быстрого подбора и определите подходящий именно Вам мотор-редуктор менее чем за 5 секунд! Ждём Вас на нашем сайте.

Все мотор-редукторы находятся на нашем складе в наличии, всё что Вам нужно — оставить заказ или связаться с нами по телефону +7 (812) 320-88-81 доб. 21 97

Коробка передач

— обзор | Темы ScienceDirect

11.3.3 Редукторы

Редукторы или также обычно называемые редукторами или закрытыми редукторами скорости используются во многих электромеханических приводных системах, как показано на фотографиях на рис. 11.14. Коробки передач, по сути, представляют собой несколько открытых зубчатых передач, содержащихся в корпусе. Корпус поддерживает подшипники и валы, удерживает смазку и защищает компоненты от воздействия окружающей среды. На рис. 11.14b показаны червячные редукторы с роликовыми затворами Lock и Dam 4, а также прилегающие к ним шестеренчатые ведущие шестерни.Десикантный сапун также показан в верхней части коробки передач.

Рис. 11.14. Цилиндрический редуктор для привода косых ворот (a) и червячный редуктор для привода роликовых ворот (b) (USACE).

Редукторы доступны в широком диапазоне грузоподъемности и передаточных чисел. Коробка передач предназначена для увеличения или уменьшения скорости. В результате выходной крутящий момент будет обратной функцией скорости. Если закрытый привод является редуктором скорости (выходная скорость меньше входной скорости), выходной крутящий момент будет увеличиваться; если привод увеличивает скорость, выходной крутящий момент уменьшается.Для подавляющего большинства приводов ворот скорость снижается и, следовательно, увеличивается крутящий момент. Таким образом, редукторы обычно называют редукторами для приводов ворот. К факторам выбора зубчатого привода относятся: ориентация вала, передаточное число, тип конструкции, характер нагрузки, номинальная мощность редуктора, окружающая среда, монтажное положение, диапазон рабочих температур и смазка. Цилиндрические редукторы и червячные редукторы являются одними из наиболее распространенных типов для электромеханических приводов (рис. 11.14).

Коробка передач, изображенная на рис.11.14a — четырехступенчатый редуктор (четыре набора шестерен), прямой угловой и косозубый привод. Прямой угол означает, что в этом случае двигатель передает крутящий момент на редуктор горизонтально, а выходной вал редуктора расположен вертикально. Коробка передач используется в нескольких системах привода косых затворов USACE в Верхней Миссисипи, как показано на рис. 5.48b. Коробка передач имеет общий редуктор 406: 1. Коробка передач в сочетании с ведущей шестерней и секторной шестерней, описанной в разделе 11.3.2, обеспечивает общее понижение (путем умножения каждого понижения) следующим образом для системы привода угловой заслонки:

•: Редуктор открытой шестерни = 6.85: 1
•: Редуктор коробки передач = 406: 1

(11,6) TotalDriveReduction = 6,85 × 406 = 2781: 1

Эта система более подробно обсуждается и анализируется в Разделе 5.4.2. Эта конструкция обеспечивает необходимое усилие для перемещения угловой заслонки во всем диапазоне ее хода с ожидаемым коэффициентом безопасности 5 против нормальной нагрузки. Понижение высокого привода 2781: 1, по-видимому, не является чем-то необычным. Напомним из Раздела 3.11, что шестерни голландских ворот с козырьком на Рейне обеспечивают общее снижение привода 50 300: 1.Зубчатая муфта соединяет выходной вал с валом ведущей шестерни и передает крутящий момент. Редукторы увеличивают крутящий момент приводной системы. Это видно из сравнения размеров входного и выходного валов. Входной вал в этом случае составляет 57 мм, а выходной вал — 222 мм. Были проблемы со центровкой и связанные с ними отказы зубчатой муфты, о которых подробнее говорится в Разделе 11.3.14. Это пример проблем, возникающих при неправильном первоначальном выравнивании и установке электромеханических приводов.Коробка передач имеет общий КПД 94% и использует насос с приводом от вала для циркуляции масла. Масляный насос запускается до включения коробки передач, чтобы обеспечить адекватную смазку шестерен. Это типично для многих редукторов, используемых для электромеханических приводов. Смазка разбрызгиванием также является обычным явлением. Обратите внимание, что на рис. 11.14a концевой выключатель кулачка приводится в движение с верхней части коробки передач. Этот концевой выключатель обеспечивает управление положением для системы привода и более подробно обсуждается в разделе 11.3.17.

Редукторы в проектах с гидравлическими затворами сталкиваются с некоторыми уникальными проблемами, обусловленными множеством факторов.Это включает в себя экстремальные экологические условия, включая высокие и низкие температуры, нечастое использование, а также коррозию и разрушение смазочных материалов, вызванную водой. На навигационных шлюзах коробки передач могут быть погружены в воду во время паводков. На фотографии на рис. 11.15 показан Шлюз 20 на реке Миссисипи, затопленный во время наводнения, включая приводные механизмы и все приводные редукторы. В условиях затопления также может попасть значительный мусор, который может повредить приводное оборудование.

Рис. 11.15. Заблокируйте кран водопропускной трубы 20 и оборудование угловой заслонки, затопленное во время наводнения (USACE).

Использование редукторов — надежный и проверенный метод передачи энергии в приводах ворот. Устойчивость к коррозии, долговечность смазочного материала и подходящие смазочные свойства в широком диапазоне температур имеют первостепенное значение. В США редукторы производятся в соответствии с применимыми стандартами Американской ассоциации производителей шестерен (AGMA). Применимые стандарты включают AGMA 2001, AGMA 2003, AGMA 6013, AGMA 6113 и AGMA 9005, Refs. [17,18,20–22]. Подавляющее большинство приводов ворот используют снижение скорости.Это означает высокоскоростной вход и низкоскоростной выход, а также низкий входной крутящий момент и высокий выходной крутящий момент. Скорость и крутящий момент обратно пропорциональны друг другу. Редукторы следует выбирать на основе опубликованных изготовителями номинальных значений, включая эксплуатационные факторы, для требуемых условий эксплуатации. Редукторы электромеханических приводов почти всегда изготавливаются по индивидуальному заказу с учетом требуемых приводных нагрузок и требуемой ориентации привода. Валы нестандартного диаметра и длины доступны у большинства основных производителей редукторов.Коробки передач должны быть оснащены подшипниками качения, а любые радиальные нагрузки на валы коробки передач должны быть минимизированы или устранены, если доступное пространство сильно не ограничено. Вот некоторые типичные требуемые конструктивные факторы для редукторов:

•: КПД
•: Коэффициент обслуживания
•: Рейтинг долговечности
•: Рейтинг прочности
•: Фактор ресурса
•: Фактор надежности
•: Фактор применения
•: Входная скорость и крутящий момент
•: Выходная скорость и крутящий момент
•: Диаметры входного и выходного валов

Для коробок передач стандарт AASHTO [2] снова является одним из конструктивных соображений.AASHTO требует, чтобы редукторы определялись на основе крутящего момента в предельном состоянии при эксплуатационном коэффициенте AGMA 1,0 и выдерживали крутящий момент в предельном состоянии перегрузки, не превышая 75% предела текучести любого компонента. Подшипники закрытого редуктора должны быть роликового типа и иметь срок службы L-10 40 000 часов. Требования к качеству передач — AGMA Class 9 или выше и люфт в соответствии со стандартами AGMA. Требования USACE [1] аналогичны и указывают на срок службы L-10 75 000 часов для подшипников с коэффициентом службы 1.0.

Хотя коэффициент обслуживания 1,0 часто используется и отмечается в различных руководствах по проектированию, его следует корректировать в зависимости от фактических условий эксплуатации. Фактор обслуживания объединяет такие переменные, как внешняя нагрузка, требуемая надежность и общий срок службы редуктора. Опубликованные коэффициенты обслуживания также часто являются минимумом, рекомендованным для конкретного приложения. Для приложений, связанных с тяжелыми или ударными нагрузками, может потребоваться более высокий коэффициент обслуживания.

Смазка имеет решающее значение для правильного функционирования коробки передач, и эта тема более подробно обсуждается в Разделе 11.6.8. Смазка используется в коробках передач для контроля трения и износа между зубьями шестерен, а также для рассеивания тепла. Все редукторы выделяют тепло за счет трения, и чем менее эффективен редуктор, тем больше тепла выделяется. Там, где температура окружающей среды опускается ниже нормальных характеристик смазочного материала (температуры потери текучести), в корпусе редуктора может быть установлен нагреватель агрегата с термостатическим управлением. Однако эти нагреватели должны иметь наименьшую возможную мощность, чтобы масло не перегревалось и не «готовилось».Синтетические смазочные материалы часто являются приемлемой альтернативой маслам, поскольку они могут обеспечить лучшие характеристики при низких и высоких температурах. Отдельная система подачи смазочного масла, которая распыляет все шестерни и смазанные подшипники перед запуском и во время работы, часто используется для редукторов, которые работают нечасто, запускаются в условиях нагрузки или будут помещены на длительное хранение. Скопление воды и конденсация внутри коробок передач представляют собой серьезную проблему для коробок передач во многих приложениях привода затворов, включая большинство коробок передач в США.Это просто потому, что эти коробки передач часто находятся на улице и подвергаются воздействию погодных условий. Наводнение — еще одна серьезная проблема на многих сайтах блокировки. Отверстия для отвода воды, осушающие сапуны и водоразделительная фильтрация — это некоторые из различных методов, которые можно использовать для уменьшения проникновения воды. Сапун — это заглушка с отверстием, установленная в корпусе редуктора для обеспечения потока воздуха и сброса внутреннего давления, как показано на верхней части редуктора на рис. 11.14b. Порты подключения для переносной фильтрации на коробке передач также помогают при обычной фильтрации масла и удалении влаги.Это обычно делается на многих сайтах блокировки USACE. Постоянно установленная система фильтрации петлей почек также успешно использовалась USACE. Эта система обеспечивает непрерывную фильтрацию трансмиссионного масла.

Еще одно соображение — это сама температура масла. Когда масло в коробке передач нагревается и охлаждается, оно расширяется и сжимается, позволяя влажному внешнему воздуху попадать в коробку передач через сапун. Чтобы ограничить проникновение влаги, необходимо использовать одноразовый влагопоглотитель подходящего размера.Десикантный сапун должен быть спроектирован и установлен правильно, а также должен быть заменен, когда адсорбент насыщен. Сапун, показанный на рис. 11.14b, является осушителем. Воздействие на коробку передач на открытом воздухе влажности и солнечного света также приведет к попаданию воды в масло редуктора. Изготовленные защитные покрытия или крыши иногда используются, чтобы ограничить прямое воздействие солнечного света и элементов. Существуют также системы, в которых вместо осушающего сапуна используется закрытый баллон. Когда воздух в коробке передач расширяется и сжимается, мочевой пузырь также расширяется и сжимается.По сути, это замкнутая система, изолированная от атмосферы.

Как и открытые зубчатые колеса, косозубые зубчатые колеса работают с меньшим шумом и вибрацией, чем цилиндрические зубчатые колеса, и являются одними из наиболее распространенных типов зубчатых колес, используемых в редукторах для электромеханических приводов. В любой момент нагрузка на косозубые шестерни распределяется на несколько зубцов, что снижает трение и износ. Цилиндрические редукторы имеют один из самых высоких КПД до 98% в некоторых случаях. Из-за их углового среза зацепление зубьев приводит к осевым нагрузкам вдоль вала шестерни.Это действие требует, чтобы упорные подшипники воспринимали осевую нагрузку и поддерживали соосность шестерен. Цилиндрические шестерни способны передавать высокий крутящий момент. Винтовые шестерни обычно работают с валами, параллельными друг другу. Два наиболее распространенных типа — это концентрический (входной и выходной валы расположены на одной линии) и параллельный вал (входной и выходной валы смещены). Одноступенчатые редукторы с косозубой шестерней обычно используются для передаточных чисел примерно до 8: 1. Там, где требуются более низкие скорости и более высокие передаточные числа (больший крутящий момент), возможны двойные, тройные и четверные передачи.Как отмечалось ранее, косозубая коробка передач, показанная на рис. 11.14a, дает четырехступенчатую передачу.

Червячные передачи используются, когда требуются большие редукторы в ограниченном пространстве и требуется очень высокая механическая мощность. Их можно адаптировать к приложениям, где требуется высокая ударная нагрузка. Червячный редуктор, показанный на рис. 11.14b, является оригинальным редуктором для механизма роликовых ворот на замке и плотине 4, также показанным на рис. 11.5, и был установлен в 1935 году. Входной редуктор составляет 685 об / мин, а выходной — 10 об / мин для 68 .5: 1 уменьшение. Все 94 привода роликовых ворот на шлюзах и плотинах реки Верхняя Миссисипи используют один и тот же базовый червячный редуктор с некоторыми небольшими отклонениями от участка к объекту. При червячном приводе с одинарным редуктором червячная передача перемещается только на один зуб на каждые 360 градусов поворота червяка. Более высокие передаточные числа можно получить, используя двойные и трехкратные передаточные числа. Червячные передачи обычно имеют редукции от 20: 1 до 300: 1. Червячные редукторы также могут сильно нагреваться внутри редуктора и являются одними из наименее эффективных редукторов.Поэтому требуемая вязкость смазочного материала намного выше, чем для косозубого редуктора. Многие червячные передачи (не все) обладают тем свойством, которого нет у других зубчатых колес, а именно самоблокирующимся. Червяк может легко повернуть шестерню, но шестерня не может повернуть червяк. Эта функция самоблокировки обычно применима для червячных передач с углом упора менее 5 градусов. Это связано с тем, что угол на червяке настолько мал, что, когда шестерня пытается его вращать, трение между шестерней и червяком удерживает червяк на месте.Функция самоблокировки червячного редуктора никогда не должна использоваться для замены тормоза в системе привода.

Работа червячной передачи аналогична винтовой. Относительное движение между этими шестернями является скорее скользящим, чем качением, и требует более высокой вязкости смазки. Равномерное распределение давления на зубья этих шестерен позволяет использовать металлы с изначально низкими коэффициентами трения, такие как бронзовые колесные шестерни с червячными передачами из закаленной стали. Еще одно существенное отличие от косозубых шестерен заключается в том, что червячные передачи обычно изготавливаются из разнородных материалов, что снижает вероятность истирания и снижает трение.Присадки для противозадирных присадок в смазке обычно не требуются для червячных передач и могут фактически повредить бронзовую червячную передачу. Червячные передачи также имеют более низкую пусковую эффективность, поэтому для червячных передач требуются двигатели с высоким пусковым моментом. КПД червячных передач обычно составляет от 50% до 90% в зависимости от величины редукции.

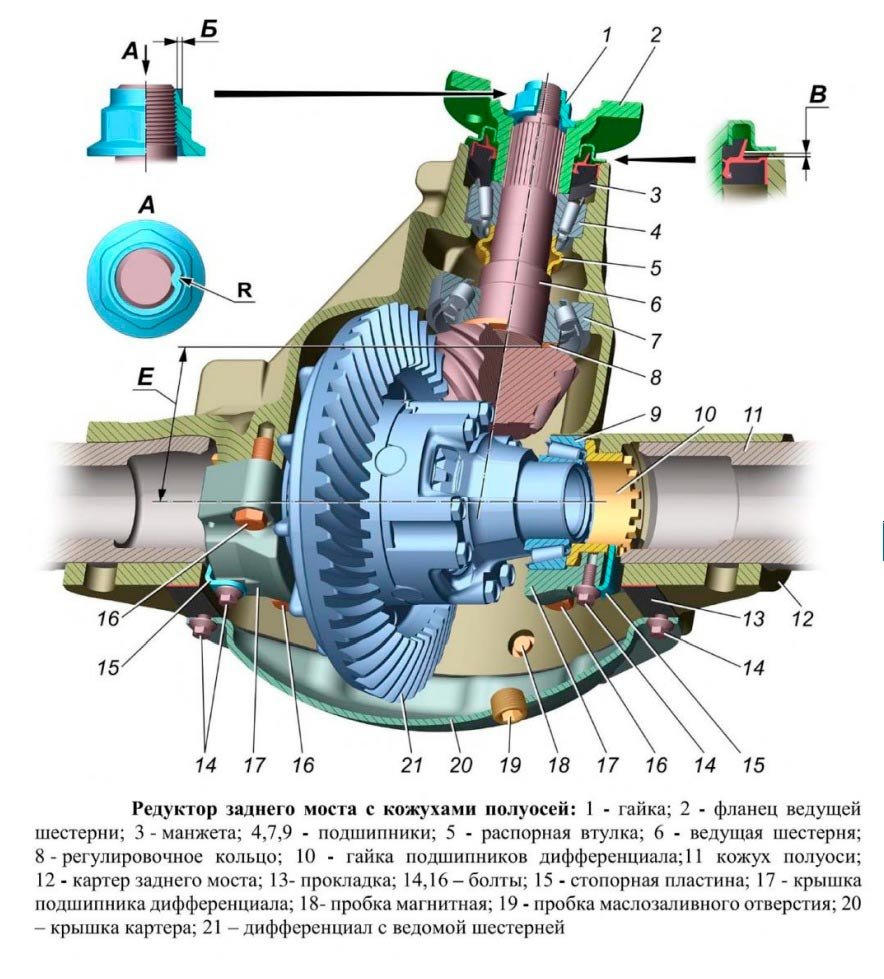

Конические шестерни используются для передачи движения между валами с пересекающимися осевыми линиями. Существует четыре основных типа конических зубчатых колес, и все они создают как осевые, так и радиальные нагрузки в дополнение к касательным нагрузкам на опорные подшипники.Самая простая коническая передача — это прямая коническая передача. Угол пересечения обычно составляет 90 градусов, но может достигать 180 градусов. Когда сопряженные шестерни равны по размеру, а валы расположены под углом 90 градусов друг к другу, они называются угловыми шестернями. Зубья конических зубчатых колес можно также нарезать криволинейным образом для получения спирально-конических зубчатых колес, которые обеспечивают более плавную и тихую работу, чем конические зубчатые колеса с прямой резкой.

Помимо самих шестерен, внутри коробки передач есть много других компонентов.Следует также обратить внимание на подшипники, уплотнения и другое вспомогательное оборудование, такое как насосы и любые теплообменники. Смазка коробки передач имеет решающее значение для правильной работы всего этого оборудования. В большинстве закрытых редукторов используется одна смазка для шестерен, подшипников, уплотнений, насосов и т. Д. Поэтому выбор правильной смазки для системы зубчатого привода включает в себя удовлетворение потребностей в смазке не только шестерен, но и всех других связанных компонентов системы. Между корпусом редуктора и входным и выходным валами используются уплотнения для удержания масла и блокировки грязи и загрязнений.Уплотнения могут препятствовать проникновению воды в коробку передач, если она погружена во время затопления. Наиболее часто используемый тип, радиальное манжетное уплотнение, состоит из металлического корпуса, который входит в отверстие корпуса, и эластомерной уплотнительной кромки, которая прижимается к валу.

Что такое коробка передач?

Обновлено 2020 г. ⚙️ Когда дело доходит до компонентов зубчатой передачи, все может быстро запутаться. Производители шестерен, а также инженеры и дизайнеры используют множество терминов, чтобы говорить о том, что иногда по сути является одним и тем же.Термин «коробка передач» — один из тех терминов, которые часто используются взаимозаменяемо с редуктором или зубчатым редуктором… хотя иногда они относятся к немного различающимся физическим расположениям зубчатых колес.

Самое основное определение коробки передач состоит в том, что это замкнутая зубчатая передача или механический блок или компонент, состоящий из ряда интегрированных шестерен внутри корпуса. Собственно, само название определяет, что это такое — коробка с шестернями. В самом общем смысле коробка передач функционирует как любая система передач; он изменяет крутящий момент и скорость между приводным устройством, таким как двигатель, и нагрузкой.

Типичный редуктор, показанный здесь, представляет собой угловой редуктор с фланцевым креплением от Neugart USA.

Этот планетарный редуктор GPX UP диаметром 22 мм был разработан для применения в аэрокосмической отрасли. Обратите внимание, как планетарные шестерни вращаются на игольчатых подшипниках, а не на подшипниках скольжения. Изображение предоставлено maxon

. Шестерни внутри коробки передач могут быть любого из множества типов, от конических зубчатых колес и спирально-конических зубчатых колес до червячных передач и других, например планетарных шестерен. Шестерни установлены на валах, которые поддерживаются подшипниками качения и вращаются через них.Коробка передач — это механический метод передачи энергии от одного устройства к другому, который используется для увеличения крутящего момента при снижении скорости.

Apex Dynamics USA предлагает прецизионные планетарные редукторы AFX. Редукторы

используются во многих приложениях, включая станки, промышленное оборудование, конвейеры и практически любое приложение для передачи мощности вращательного движения, которое требует изменения требований к крутящему моменту и скорости.

Этот ступичный привод от ABM Drives оснащен колесом с шиной, двигателем переменного тока, коробкой передач и тормозом.

Итак, ясно — редуктор — это всегда полностью интегрированный механический компонент, состоящий из ряда сопряженных шестерен, содержащихся в корпусе с валами и подшипниками (для поддержки и компенсации нагрузок), и во многих случаях фланца для крепления двигателя. Большая часть индустрии движения не делает различий между терминами «редуктор» и «редуктор». Но в некоторых контекстах термин «редуктор » конкретно относится к корпусной передаче, как описано выше, в то время как более общий термин «редуктор » относится к узлам, иначе открытым зубчатым колесам, которые устанавливаются в пределах некоторой существующей рамы машины.Последние предназначены для компактных мобильных устройств или мобильных устройств с батарейным питанием, что требует особенно тесной интеграции и исключения дополнительных компонентов. Здесь ряд параллельных пластин может поддерживать валы зубчатой передачи (и их подшипники) и позволять привинчивать их к поверхности двигателя.

Редукторы Bonfiglioli TQK предназначены для реверсирования и позиционирования.

Хотя это и выходит за рамки этого FAQ, другие открытые зубчатые передачи просто устанавливаются на выход электродвигателя и работают в условиях окружающей среды.Некоторые такие открытые зубчатые передачи являются самосмазывающимися — изготовлены из полиамидов со стабильными размерами или аналогичных материалов, разработанных с учетом строгих требований к чистоте, вибрации, весу и стоимости. Ознакомьтесь с этими статьями для получения дополнительной информации по этой теме…

Как определить размер и выбрать коробку передач: Руководство инженера по движению
Что такое шестерни силовой передачи?

Определение и значение коробки передач | Словарь английского языка Коллинза

Примеры «коробка передач» в предложении

коробка передач

Эти примеры были выбраны автоматически и могут содержать конфиденциальный контент.Читать далее… Хотя оригинальные детали кузова и другие компоненты остались практически целыми, автомобиль лишился двигателя и коробки передач.
Times, Sunday Times (2016)
У него тот же двигатель и коробка передач, что и у купе, и такие же характеристики.
Times, Sunday Times (2006)
Тем не менее, все эти дополнительные возможности стоят меньше, чем дополнительная автоматическая коробка передач на этом автомобиле.
Times, Sunday Times (2010)
Новые двигатели и, в частности, новая коробка передач творит чудеса.
Times, Sunday Times (2007)
Но впечатление от гибрида портится автоматической коробкой передач, которая может переключаться на ручное переключение подрулевых лепестков.
The Sun (2012)
Есть также плавная механическая коробка передач или автомат с ручным режимом без сцепления.
Солнце (2006)
Тогда ему нужна новая коробка передач.
The Sun (2006)
Вы также получаете шестиступенчатую механическую коробку передач, которая по плавности хода не уступает дизельному двигателю.
The Sun (2008)
У него потрясающий двигатель, плавная коробка передач и качество интерьера.
The Sun (2006)
Рулевое управление отзывчивое, а шестиступенчатая коробка передач гладкая.
Солнце (2010)
Подробнее…
Также был произведен ремонт двигателя и коробки передач.
The Sun (2015)
Шестиступенчатая автоматическая коробка передач может работать как обычная автоматическая коробка передач.
Times, Sunday Times (2006)
Большинство водителей ожидают, что новая коробка передач прослужит намного дольше, чем 14 000 миль.
Times, Sunday Times (2010)
Стандартная автоматическая коробка передач не всегда надежна.
Times, Sunday Times (2013)
Он хорошо управляется на автомагистрали, а шестиступенчатая коробка передач работает плавно.
The Sun (2009)
Автоматическая коробка передач гладкая, как шелк, со спортивным режимом для дополнительной отдачи и четкого управления.
The Sun (2013)
Но как ни странно, АКПП все-таки нет.
The Sun (2016)
Выберите один из пяти режимов вождения или настройте двигатель, коробку передач и рулевое управление в соответствии со своим стилем.
The Sun (2014)
Конечный результат — резкое ускорение, доступное всегда, и очень плавная шестиступенчатая механическая коробка передач.
Солнце (2006)
Его новая коробка передач тогда дала сбой.
The Sun (2010)
Как и любая другая функция, входящая в стандартную комплектацию автомобиля, круиз-контроль не повредит ни машине, ни коробке передач.
Times, Sunday Times (2008)
В довершение всего, он выбил свое сердце с восьмого места в стартовой решетке только для того, чтобы новая коробка передач упала с ног на голову.
Times, Sunday Times (2010)
Шестиступенчатая механическая коробка передач произвела на меня меньшее впечатление.
The Sun (2012)
Единственные варианты — автоматическая коробка передач с ручным переключением подрулевых лепестков F1 или шестиступенчатая механическая коробка передач.
The Sun (2012)
New заключено в кавычки, потому что его платформа, двигатель и коробка передач можно проследить непосредственно до оригинального DB9, выпущенного десять лет назад.
Times, Sunday Times (2013)
Редуктор скорости и коробка передач | Что такое коробка передач? Сравните оба сегодня с Torque
В последнее время мы сталкиваемся с множеством вопросов о коробках передач и редукторах скорости. Итак, в этой статье мы соберем всю информацию, необходимую для понимания редукторов и коробок передач.
Редуктор и коробка передач
При сравнении редуктора и коробки передач часто единственная разница заключается в терминологии. Это потому, что все редукторы являются коробками передач.Однако не все коробки передач являются редукторами. Это может показаться немного сложным, но на самом деле все довольно просто.
Редукторы скорости — это зубчатые передачи между двигателем и механизмом. Назначение редуктора скорости — уменьшить число оборотов, передаваемых между этими двумя конечными точками. Редукторы скорости принимают крутящий момент , создаваемый двигателем (входной сигнал), и умножают его. Во-вторых, редукторы скорости, как следует из названия, уменьшают скорость (выход об / мин) на входе так, чтобы на выходе была правильная скорость.
Термин «коробка передач» — это просто общий термин для зубчатой передачи между двигателем и частью механизма. Следовательно, все редукторы — это редукторы.
Однако не все коробки передач снижают скорость входа. Редукторы, хотя и не являются обычным явлением, на самом деле могут быть настроены для увеличения скорости входа. Безусловно, наиболее распространенным типом коробок передач являются редукторы, но было бы неправильно говорить, что все коробки передач являются редукторами.
Щелкните здесь, чтобы узнать больше о том, что такое редуктор скорости?
Что такое угловая коробка передач?
Недавно мы опубликовали статью, непосредственно посвященную этому вопросу, которую вы можете прочитать здесь.Проще говоря, угловой привод — это механизм с зубчатой передачей, который может передавать крутящий момент / частоту вращения на 90 градусов для поворота.
Как работают редукторы?
Вы можете найти этот ответ в этой статье. Однако быстрый ответ заключается в том, что выходная шестерня редуктора скорости имеет больше зубьев, чем входная шестерня. Таким образом, в то время как выходная шестерня может вращаться медленнее, уменьшая скорость входа, крутящий момент увеличивается.
Как выбрать коробку передач или поставщика коробок передач?
Недавно мы написали руководство специально для вас! В этом руководстве мы рассмотрим десять наиболее важных моментов, которые следует учитывать при выборе поставщика коробки передач.
Сюда входят:
Купить у производителя или у дистрибьютора?
Как устанавливать стандарты качества
Определение технических характеристик продукта
Из чего складывается стоимость коробки передач
Что такое разумное время выполнения заказа?
Процесс проектирования
Цитирование
Тестирование
Формальный процесс рисования и окончательное предложение
Утверждение и заказы на поставку
Руководство «Как выбрать поставщика коробки передач» позволит вам с уверенностью выбрать поставщика и пройти через процесс заказа.
Нажмите здесь или на кнопку «Загрузить сейчас» выше, чтобы получить бесплатную копию руководства!
Руководство по выбору редукторов и редукторов: типы, характеристики, применение
Редукторы и редукторы, также называемые редукторами или редукторами скорости, представляют собой устройства передачи энергии, в которых используется зубчатая передача в закрытом корпусе для передачи энергии, увеличения крутящего момента и снижения скорости от одного устройства к другому.
Редукторы и редукторы состоят из шестерен, расположенных в корпусе, с возможностью присоединения к входному приводу (двигателю или ведущему валу) и выходному компоненту (обычно валу).Конфигурации входных и выходных соединений для редукторов и редукторов включают сплошной вал, полый вал и встроенную муфту.
Шестерни установлены на валах, которые поддерживаются подшипниками качения и вращаются через них. Коробка передач — это механический метод передачи энергии от одного устройства к другому, который используется для увеличения крутящего момента при снижении скорости. Крутящий момент — это сила, возникающая при изгибе или скручивании твердого материала. Этот термин используется как синоним трансмиссии.
Коробка передач, расположенная в точке соединения приводного вала, часто используется для изменения направления под прямым углом, как это наблюдается в ротационной косилке или вертолете. Каждый блок изготавливается с определенной целью, а используемое передаточное число рассчитано на обеспечение требуемого уровня силы. Это соотношение является фиксированным и не может быть изменено после создания коробки. Единственная возможная модификация постфактум — это регулировка, которая позволяет увеличить скорость вала вместе с соответствующим уменьшением крутящего момента.
В ситуации, когда требуется несколько скоростей передачи, можно использовать трансмиссию с несколькими передачами для увеличения крутящего момента при уменьшении выходной скорости. Эта конструкция обычно используется в автомобильных трансмиссиях. Тот же принцип можно использовать для создания повышающей передачи, которая увеличивает выходную скорость при уменьшении крутящего момента.

Анимация с изображением коробки передач Автор видео: Фарис Аль-Галиб на YouTube
Компоненты
Шестерни
Подшипники качения (роликоподшипники и / или шариковые подшипники)
Валы для соединения шестерен с корпусом, а также для соединения коробки передач или редуктора с приводным устройством и ведомым элементом
Корпус или кожух для шестерен, подшипников и валов.
Корпус может иметь фланцы для крепления двигателя, машины или другого узла. Корпус может иметь монтажные отверстия для крепления редуктора к машине или другому узлу.
Он обеспечивает структурную опору для подшипников вала. Это, в свою очередь, помогает при загрузке шестерен.
Он передает реакцию механического вращения (крутящий момент) на другую опорную конструкцию коробки передач или элементы привода.
Он предотвращает растекание смазки, а также предотвращает попадание нежелательных частиц в редуктор.
Это средство безопасности и снижает интенсивность шума.
Уменьшает количество тепла, выделяемого из-за внутреннего трения.
Повышает визуальные качества коробки передач.
Материалы
Материал зубчатых колес обычно — чугун или сталь.
Материал вала — обычно сталь.
Корпус коробки передач обычно изготавливается из чугуна, стали или алюминия. Корпус может быть отлитым или обработанным.
Покупка коробки передач
Прежде чем покупать коробку передач, самое главное — убедиться в ее требованиях.Лучший выбор коробки передач соответствует требованиям покупателя. Такой удачный выбор может быть достигнут путем согласования требований системы передачи мощности с конкретным диапазоном коробок передач, предлагаемых производителями. Покупателям рекомендуется иметь представление о системе и доступном на рынке оборудовании.
Покупатель может рассмотреть:

Кредит стола: Gears Hub
Типы
Доступны несколько различных типов и комбинаций редукторов и редукторов.
Зубчатые передачи
Коническая шестерня — это шестерня, которая находится в зацеплении с другой конической шестерней таким образом, что валы могут образовывать угол менее 180 °.
Цилиндрические шестерни соединяются с параллельными валами. Эвольвентные зубья косозубых шестерен нарезаны под углом к оси вращения. Если в зубчатом зацеплении редуктора есть две ответные косозубые шестерни, то они должны иметь одинаковый угол наклона винтовой линии, но противоположные стрелки.
Прямозубые шестерни — это прямозубые шестерни с радиальными зубьями, которые передают мощность и движение между параллельными осями.
Планетарные передачи
имеют две или более малых шестерен, которые установлены либо снаружи, либо внутри большой и большой шестерни. Большого передаточного числа можно достичь с помощью планетарной передачи. Выходное вращение происходит в том же направлении, что и входное вращение.
Циклоидальные шестерни используются в парном исполнении и расположены таким образом, чтобы образованный ими угол был равен 180 °. Причина образования 180 ° заключается в обеспечении баланса нагрузки, и эти шестерни приводятся в движение множеством коленчатых валов.Имеется несколько валов для распределения нагрузки и повышения прочности при скручивании.
Червячные передачи — это цилиндрические шестерни со спиральной резьбой, которые приводят в движение сопряженные червячные колеса в системах с высокими редукторами. Они работают по непересекающимся перпендикулярным осям.
Дополнительные договоренности
Гармоническая передача использует вложенную шестерню в круговой шлицевой шлице, причем внутренняя шестерня является гибкой и содержит на два зубца меньше. Каждый поворот внутренней части перемещает гибкую шестерню против часовой стрелки на круглом шлице
.
Гипоидная передача — это прямоугольный непересекающийся привод, использующий ведущую шестерню (напоминающую червяк), смещенную от центра ведомой шестерни.
Центровка валов
При выравнивании параллельно в линию (просто, в линию) входной (ведущий) вал и выходной (ведомый) валы могут быть соединены воображаемой осевой линией, проходящей через центр каждого вала под углом 0 °.
При выравнивании с параллельным смещением входной (ведущий) вал и выходной (ведомый) валы параллельны. Однако они находятся в коробке передач на разной высоте над горизонтом.
При центрировании под прямым углом входной (ведущий) вал и выходной (ведомый) валы перпендикулярны друг другу.Чаще всего это встречается с редукторами с червячной передачей.
Валы с неперпендикулярным углом встречаются редко. При таком выравнивании входной (ведущий) вал и выходной (ведомый) валы не перпендикулярны друг другу, а расположены под углом.
Характеристики
Особенно важно учитывать передаточное число и крутящий момент, необходимые для каждого применения.
Передаточное число обычно задается как X: 1, где X — целое число. Чтобы облегчить нагрузку на нашу поисковую систему, это соотношение вводится как X / 1 или X.Поэтому передаточное число 5: 1 вводится как 5. Передаточное число 5: 1 означает, что входная мощность двигателя 1750 об / мин преобразуется в 350 об / мин.
Выходной крутящий момент — это мера угловой силы, которая вызывает вращательное движение. Крутящий момент — это реальное значение для выходной спецификации. Выходная мощность в лошадиных силах не имеет большого значения для приложения.
Входная мощность — это номинальная входная мощность редуктора, которая представляет собой максимальный размер первичного двигателя, на который рассчитан редуктор.
Превышение максимальной входной скорости может привести к «взбиванию» масла, что отрицательно сказывается на сроке службы редуктора.
Характеристики
Несколько выходных валов могут приводиться в движение одним входным валом. Выходные валы обычно параллельные и рядные. Однако существуют некоторые уникальные конфигурации, которые позволяют приводить смещенные валы с разной скоростью.
Опорный рычаг предотвращает вращение корпуса редуктора при отсутствии базовых опор или фланцев.
Приложения
Редукторы
используются для многих приложений, включая станки, обрабатывающее и другое промышленное оборудование, конвейеры, смесители, экструдеры, ветряные турбины, лебедки, краны, трубопроводы, сельскохозяйственное оборудование и многие другие приложения для передачи мощности вращательного движения, которые требуют изменения требований к крутящему моменту и скорости. .
ресурсов
Wisegeek
Агроинженеры
Изображение кредита:
Бранхам, W.C. Inc. | ATLANTA Drive Systems, Inc. | США Tsubaki Power Transmission, LLC

Прочитать отзывы пользователей о коробках передач и редукторах
Выбор правильной коробки передач | Руководство покупателя коробки передач
После многих лет обсуждения коробок передач с инженерами мы разработали анкету, которую используем, чтобы убедиться, что мы нашли все необходимые детали для применения.Мы используем это, даже если инженер указывает наш стандартный номер детали. Возможно, была выбрана правильная коробка передач, но:
Есть ли более дешевые альтернативы, которые следует рассмотреть в зависимости от конкретного применения?
Соответствует ли коробка передач условиям эксплуатации?
Можно ли выбрать меньшую коробку передач в зависимости от рабочего цикла?
Некоторые вопросы могут показаться простыми, но они позволяют нам рассматривать приложение как целостную систему. Краткое объяснение различных параметров размера коробки передач, приведенное ниже, может помочь вам уточнить условия применения, прежде чем звонить производителю коробки передач.Обладая этой информацией, производители редукторов могут лучше помочь вам в выборе правильной коробки передач для вашего предполагаемого применения.
Ваш выбор: стандартный, модифицированный стандарт или полностью индивидуальный
Это быстро подскажет нам, на чем мы должны сосредоточиться. Если вы скажете: «Мне нужен стандарт», тогда все другие возможности будут устранены. Некоторые компании готовы настраивать свои стандартные коробки передач.
Основные характеристики
Опубликованные спецификации являются стандартными и не нуждаются в пояснениях, за исключением рациона и люфта.
Передаточные числа обычно стандартные от 1: 1 до 120: 1, но могут быть выше в зависимости от коробки передач. Многие производители могут поставлять специальные пропорции по изначально более высоким ценам, а при заказе количества они обычно устанавливаются по ценам, аналогичным стандартным пропорциям. Доставка является важным фактором при рассмотрении индивидуального соотношения.
Большинство редукторов имеют номинальный люфт менее 1 градуса (60 угловых минут). Многие связаны с точностью до половины градуса (30 угловых минут). После этого для позиционирования используются редукторы с малым люфтом.В зависимости от производителя и типа редуктора низкий люфт может начинаться с 10 угловых минут и может составлять 8, 5 или даже 1 угловую минуту. Когда вы опускаетесь до 1 угловой минуты, может быть не так много производителей, которые могут поставить такой высокоточный редуктор, что может быть рассмотрением.
Эксплуатация (рабочий цикл)
Хотя большинство технических характеристик основано на 24-часовом рабочем дне, обычно любые 8 или 12 часов в течение 5 дней в неделю считаются работой на полную ставку. Максимальный нагрев будет происходить через 8 или 12 часов работы.
Есть много применений с низким рабочим циклом, где можно использовать редуктор меньшего размера без снижения срока службы или разрушения зубьев шестерни. Большинство производителей оценивают редукторы по износостойкости, что дает значительный запас по сравнению с фактическими характеристиками зубьев шестерен. Таким образом, если коробка передач используется в цикле шага и удержания с коротким шагом шага и большим временем удержания (по сравнению со ступенчатым циклом), возможно, что можно использовать меньшую коробку передач или немного модифицированную меньшую коробку передач.
Например, в одном заявлении оборонного подрядчика для морского судна мы выбрали редуктор с номинальным крутящим моментом 100 Нм.Не принимая во внимание рабочий цикл, кто-то мог выбрать коробку передач с вдвое большей мощностью. Но устройство можно было регулировать с помощью рукоятки только шесть-восемь раз в год, поэтому мы знали, что у нас будет место. Кроме того, мы заменили материал шестерен и червяка на более твердый термообработанный материал. Коробка передач соответствовала спецификации и имела дополнительную мощность. Они хотели получить крутящий момент 150 Нм, а мы получили почти 200 Нм с более прочными зубьями, так что был большой запас прочности.Если бы скорость вращения превышала 1000 об / мин, эта коробка передач была бы неправильным выбором.
Диапазон температур
Ниже -20 ° C требуются специальные низкотемпературные смазки. Для правильной работы необходимо знать рабочую температуру.
Смазка / масло
Этот фактор в основном зависит от температуры, но могут быть и другие соображения. Редукторы могут поставляться с пластичной смазкой для вакуума, вообще без смазки, а также с маслами для работы при более высоких или низких температурах.
Окружающая среда
Это одна из наиболее важных областей спецификации. Как только мы выходим за рамки стандартной производственной среды, каждый фактор становится важным. Температура — одна из частей этого уравнения.
Приложения для морской воды и промывки могут быть оценены с помощью кода IP. Коды IP определяют, насколько хорошо редуктор защищен от проникновения посторонних предметов и охватывает частицы размером до недопустимого попадания пыли (первая цифра 1-6) и воду от капель до недопустимого попадания воды (вторая цифра 1-8).Степень защиты IP67 означает отсутствие попадания пыли и воды при погружении на глубину 1 м. В пищевой промышленности могут потребоваться специальные смазочные материалы и материалы корпуса, подшипников или вала.
Потребности во вводе
Это просто, за исключением случаев, когда требуется специальный фланец двигателя. Очень важно, чтобы вы отправили вашему поставщику PDF-файл двигателя или прямой веб-адрес производителя двигателя с данными. Часто нам не удается найти номер детали на сайте производителя по многим причинам.Отправка этой информации по электронной почте экономит время и позволяет вашему поставщику быстрее ответить на ваш запрос.
Производственные потребности
Отверстия: основные параметры, такие как диаметр, длина и шпоночная канавка, просты; однако могут быть выполнены шестигранные, квадратные, D или шлицевые отверстия. Если ваше требование отличается от стандартного отверстия, обычно он будет дороже в виде прототипа или в небольших количествах.
Валы: Обычно обычный выходной вал круглый, но он может поставляться в виде шестигранника, квадрата, D или шлицевого.Необходимо четко указать шпоночные пазы по длине, ширине, глубине и расположению вдоль вала. Другие изменения могут включать просверленные отверстия, фрезерование плоских поверхностей или канавки стопорного кольца.
Выходное вращение: Большинство редукторов с входом по часовой стрелке (CW) дают выходное вращение против часовой стрелки (CCW). Червячные и косозубые редукторы могут поставляться с левым углом подъема, и тогда они будут иметь выход по часовой стрелке (CW), когда вход поворачивается по часовой стрелке. Есть также редукторы с двойными выходными валами встречного вращения.Направление выхода цилиндрических зубчатых передач зависит от количества шестерен, используемых в зубчатой передаче.
Корпус
Если коробка передач стандартная, материал известен и не подлежит сомнению. Однако, если редуктор будет использоваться для промывки, например, в пищевой промышленности или на море, может потребоваться более устойчивый к коррозии материал, такой как нержавеющая сталь или алюминий с твердым анодированным покрытием.
Если вы ищете модифицированную стандартную коробку передач, вам потребуется чертеж с четким указанием ваших изменений, чтобы убедиться в отсутствии недопонимания между вами и производителем коробки передач.
В нестандартных ситуациях важно изначально описать любые ограничения по размеру, чтобы предлагаемая коробка передач соответствовала вашей системе.
Прочие соображения
Будет ли эта коробка передач использоваться в качестве усилителя скорости, а не редуктора? Ответ важен для производителя коробки передач. Например, червячные редукторы никогда не должны использоваться в качестве устройств увеличения скорости.
Ожидаете ли вы, что коробка передач сохранит положение при отключении питания? Большинство коробок передач будут работать в обратном направлении, если на выходе будет нагрузка.Червячные редукторы с большим передаточным числом считаются «самоблокирующимися», но даже они могут со временем и вибрацией откатиться назад. Некоторые производители могут поставлять редукторы с прикрепленными или встроенными тормозами для предотвращения обратного хода
Заключительные мысли
Недавно у нас был заказчик, который спроектировал подъемный стол с червячным редуктором с большим передаточным числом, который приводился в движение съемной ручной дрелью. Они ожидали, что редуктор самоблокируется и предотвращает опускание стола. Они обнаружили, что стол иногда начинал медленно опускаться, когда они переносили тяжелый груз на стол.Когда они связались с нами со своей проблемой, мы сразу предложили установить на первичный вал небольшой механический тормозной тормоз. Проблема решена, и клиент доволен.
В большинстве приложений разговоры необходимы для уточнения спецификаций до того, как будет опубликовано предложение. Попросите, чтобы все ваши спецификации, письменные и устные, были включены в официальное предложение производителя (ов). Это подтвердит, что все котировки совпадают, и вы сможете их правильно сравнить. Некоторые производители предоставят чертеж или САПР.stp для утверждения.
Наконец, время от времени приходит действительно «интересный» запрос. В одном приложении для создания роскошных лайнеров проблема заключалась в шуме. Коробки передач использовались на автоматах открывания дверей на корабле. Первоначально они были изготовлены из компонентов из нержавеющей стали 316, с уплотнительными кольцами круглого сечения, пригодными для использования в морской среде, твердым анодированным покрытием, водонепроницаемым корпусом с латунным червяком и выходной шестерней. Но владелец объяснил, что шум исходит от латунной червячной передачи. Мы нашли искусственный полимер, который по твердости почти такой же, как и латунная червячная передача.Ознакомившись с образцами, владелец остался доволен изменениями.
Позвольте нам помочь вам подобрать редуктор, подходящий для вашего применения.
Основы выбора коробки передач
Введение
Выбор коробки передач может быть довольно сложным. Клиенты могут выбирать из множества редукторов, способных удовлетворить самые разные требования. Неправильное решение могло обернуться покупкой более дорогой коробки передач. В отрасли передачи энергии может потребоваться редуктор, который будет выдерживать консольные нагрузки, в то время как в отрасли управления движением или сервопривода может потребоваться редуктор, который будет обрабатывать динамическое движение.
Одна из первых проблемных областей при выборе размеров возникает из-за выбора двигателя по сравнению с размером нагрузки. Подбор двигателя может быть проще, и в результате будет получена работающая коробка передач, но это приведет к покупке коробки передач большего размера, чем необходимо. Эта коробка передач также будет иметь избыточную квалификацию для применения. Однако выбор размера в зависимости от нагрузки гарантирует, что коробка передач будет соответствовать области применения и будет более рентабельной, а также потенциально займет меньшую площадь.
Общие аспекты определения размеров приложений:
Существует несколько аспектов выбора коробки передач, применимых к любой ситуации.В этом разделе будут подробно описаны эти критерии и предложено понимание.
1. Коэффициент обслуживания
Перед определением размера приложения заказчик должен определить коэффициент обслуживания. Фактор обслуживания можно в целом определить как значение, требуемое для приложения, превышающее номинальное значение устройства. Эксплуатационный коэффициент следует определять для таких условий, как неравномерная нагрузка, часы работы и повышенная температура окружающей среды.
Как интерпретировать фактор обслуживания? Фактор обслуживания 1.0 означает, что у устройства достаточно мощности для обработки приложения. Дополнительные требования, которые могут привести к перегреву или выходу из строя коробки передач, не допускаются. Для большинства промышленных приложений коэффициент обслуживания 1,4 является достаточным. Этот коэффициент обслуживания означает, что редуктор может справиться с нагрузкой в 1,4 раза больше, чем требуется. Если приложение требует 1000 дюйм-фунтов, редуктор будет рассчитан на 1400 дюйм-фунтов. Различные факторы будут влиять на то, какой коэффициент обслуживания следует использовать в данном приложении.Изменения коэффициента обслуживания зависят от производителя. Пожалуйста, изучите спецификации производителя.
2. Температура окружающей среды и окружающая среда
Более высокие температуры окружающей среды увеличивают внутреннее давление, что требует увеличения эксплуатационного коэффициента. Высокие или низкие температуры могут потребовать различных материалов уплотнения и вязкости смазки.
Условия, в которых будет работать коробка передач, также являются важным фактором при выборе размеров.Суровые условия могут увеличить износ устройства. В пыльных или грязных помещениях часто требуется специальный материал для предотвращения коррозии или роста бактерий. Заводы по производству продуктов питания или напитков требуют специальных покрытий и масел, соответствующих требованиям FDA. Вакуумная среда потребует особых требований к смазке и рассеиванию тепла, так как не будет воздуха для охлаждения. Несоблюдение этих условий окружающей среды может привести к тому, что коробка передач не сможет должным образом поддерживать приложение. Все эти аспекты необходимо учитывать при выборе коробки передач.
3. Ударная нагрузка или тип нагрузки
Высокие ударные или ударные нагрузки могут вызвать повышенный износ зубьев шестерен и подшипников вала. Этот износ может привести к преждевременному выходу из строя, если не будет учтен при определении размеров. Эти нагрузки потребуют повышенного эксплуатационного фактора. Равномерные нагрузки — это нагрузки, которые остаются постоянными во время приложения, в то время как неравномерные нагрузки меняются во время приложения. Неравномерные нагрузки, даже если они небольшие, потребуют более высокого эксплуатационного фактора, чем однородные нагрузки.Примером равномерной загрузки может быть конвейер с постоянным количеством продукта на нем. Неравномерная нагрузка — это любое прерывистое резание. Эта прерывистая сила резания вызывает периодическое увеличение крутящего момента на коробке передач, что является неравномерной нагрузкой.
4. Тип или механизм вывода
Выходные механизмы включают в себя звездочку, шкив или зубчатую шестерню, и это лишь некоторые из них. Различные конфигурации выходного вала, такие как двойной выходной вал или втулка, установленная на валу, уменьшают расчетную радиальную нагрузку, на которую рассчитан агрегат.Различные выходные механизмы добавляют разные нагрузки на вал, которые необходимо учитывать. Большинство механизмов вызывают высокую радиальную нагрузку, но такие вещи, как косозубая передача, также могут вызывать осевую нагрузку. Для этих выходов могут потребоваться другие подшипники, чтобы учесть повышенную радиальную или осевую нагрузку.
5. Выходной вал или размер полого отверстия
При подборе размеров выходной вал и размер отверстия должны соответствовать требованиям заказчика. Они могут включать в себя выход из нержавеющей стали на устройстве, а также вал с шпонкой или без шпонки, полое отверстие под шпонку или без шпонки или фланцевый выход в сочетании с любым из предыдущих.Получение правильного размера отверстия на устройстве может вынудить клиента приобрести коробку передач большего размера или коробку передач другого типа, подходящую для их текущего вала. В некоторых случаях заказчик может модифицировать свой вал, чтобы использовать наиболее рентабельный агрегат, предлагая при этом оптимальное решение.
6. Стили корпуса
При выборе коробки передач также важно учитывать, как она будет крепиться. Устройство может иметь монтажные ножки, фланец на выходе или просто основные резьбовые отверстия на одной или нескольких сторонах.Эти стили корпуса могут ограничивать способ монтажа устройства, поэтому наличие множества опций может помешать необходимости в нестандартных рамах или кронштейнах. Например, наличие резьбовых отверстий на нижней стороне устройства предотвратит необходимость установки специального L-образного кронштейна вокруг выхода.
Трансмиссия:
Некоторые элементы, влияющие на процесс калибровки, зависят от отрасли. Для отрасли передачи энергии на расчет приложения влияют выходная частота вращения, мощность двигателя, мощность двигателя и размер рамы, а также внешняя нагрузка.
Обороты на выходе
Заказчик должен определить передаточное число, необходимое для работы коробки передач, или указать входную / выходную скорость и рабочие герцы (Гц) для расчетов. Стандартным является входная частота вращения 1750 об / мин при 60 Гц. Любые изменения необходимо будет указать при выборе размера, так как это изменит расчет соотношения. Отсутствие учета изменений приведет к тому, что коробка передач не будет соответствовать требованиям заказчика.
Мощность двигателя и размер корпуса
Перед расчетом эксплуатационного фактора необходимо определить размер редуктора и вариант ввода.После того, как редуктор определен, используйте необходимое количество лошадиных сил для расчета фактического коэффициента обслуживания. Двигатели большой мощности выделяют тепло, которое может отрицательно повлиять на механические характеристики редуктора. Этот пониженный рейтинг, основанный на повышенном нагреве, известен как тепловая мощность редуктора и должен учитываться при использовании больших двигателей.
Общая нагрузка на вал
При выборе размера необходимо убедиться, что нагрузка не повредит коробку передач. Сила, измеряемая в фунтах, которую может выдержать выходной вал, известна как номинальная радиальная нагрузка.Если рейтинг будет меньше, чем у приложения, редуктор будет поврежден.
Управление движением:
В сфере сервоприводов на процесс определения размеров влияют входная скорость, инерция, динамический крутящий момент, удельные нагрузки на валу и диаметр вала двигателя.
Входная скорость
Входная скорость не должна превышать номинальные параметры коробки передач, в противном случае произойдет преждевременный износ уплотнения из-за повышенного давления. Скорость ввода может быть случайно увеличена, если имеется механизм вывода с соотношением, которое не учитывается при определении размеров, что является еще одной причиной того, почему так важно указать какие-либо механизмы вывода.
Инерция
Несоответствие по инерции менее 10: 1 желательно для точного управления выходом. Это важно для получения высокой точности, необходимой для некоторых приложений. Размер и передаточное число редуктора являются основными факторами, влияющими на инерцию редуктора. Инженеры по контролю могут запросить меньшее несоответствие или даже конкретное количество. Часто двигатель выбирают из-за его динамических возможностей, а не из-за его крутящего момента. Обычно используется двигатель с гораздо большим крутящим моментом, чем требуется для применения, из-за повышенной инерции ротора.Некоторые производители двигателей даже делают двигатели специально для высоких или низких значений инерции. Это позволяет лучше настроить приложение из-за меньшего несоответствия по инерции. При этом важно ограничить выходной крутящий момент двигателя, чтобы предотвратить поломку коробки передач.
Динамическое движение
Циклическое движение может потребовать использования более высокого коэффициента обслуживания, чем непрерывное движение. Это связано с тем, что постоянные пуски и остановки вызывают дополнительный износ зубьев шестерен и уплотнений.Циклическое реверсирование, которое представляет собой постоянное движение вперед и назад между двумя точками, требует еще более высокого коэффициента обслуживания, чем циклическое или непрерывное.
Удельные нагрузки на вал
Радиальные, осевые и моментные нагрузки на валу необходимо сравнивать с номинальными параметрами агрегата. Невыполнение этого требования может привести к поломке вала или повреждению подшипников или зубьев шестерни. Как правило, к этим параметрам применяется один и тот же коэффициент обслуживания, чтобы определить достаточно прочную коробку передач.Дополнительные типы подшипников могут повысить эти номинальные характеристики, если они необходимы для применения.
Диаметр или длина вала двигателя
Вал двигателя должен входить в блок, а вал должен быть достаточно длинным для полного зацепления с муфтой. Без полного взаимодействия может произойти проскальзывание входного сигнала. Хотя это не повлияет на необходимый коэффициент обслуживания, это важно учитывать, чтобы избежать проблем с установкой двигателя.

Расчет редуктора, как правильно выбрать мотор-редуктор

Тип редуктора

Передаточное число [I]

Крутящий момент редуктора

Эксплуатационный коэффициент (сервис-фактор)

Мощность привода

Коэффициент полезного действия (КПД)

Типы взрывозащищенного исполнения

Выбираем мотор редуктор правильно

Мы готовы помочь в подборе мотор-редуктора

Техника линейных перемещений

Системы управления

Особенности редукторов — информационная статья

Как подобрать нужный редуктор?

Расчет и подбор мотор редуктора. Как Правильно выбрать?

Доверьте подбор редуктора Группе Компаний «Элком»! / Публикации / Элек.ру

Что такое передаточное отношение I и обороты на выходном валу мотор-редуктора.

Крутящий момент мотор-редуктора M2

Формула крутящего момента

Сервис-фактор f.s.

Формула сервис-фактора

— обзор | Темы ScienceDirect

11.3.3 Редукторы

Что такое коробка передач?

Определение и значение коробки передач | Словарь английского языка Коллинза

Примеры «коробка передач» в предложении

Редуктор скорости и коробка передач | Что такое коробка передач? Сравните оба сегодня с Torque

Руководство по выбору редукторов и редукторов: типы, характеристики, применение

Компоненты

Материалы

Покупка коробки передач

Покупатель может рассмотреть:

Типы

Зубчатые передачи

Дополнительные договоренности

Центровка валов

Характеристики

Характеристики

Приложения

ресурсов

Изображение кредита:

Выбор правильной коробки передач | Руководство покупателя коробки передач

Ваш выбор: стандартный, модифицированный стандарт или полностью индивидуальный

Основные характеристики

Эксплуатация (рабочий цикл)

Диапазон температур

Смазка / масло

Окружающая среда

Потребности во вводе

Производственные потребности

Корпус

Прочие соображения

Заключительные мысли

Основы выбора коробки передач

Добавить комментарий Отменить ответ
