Цилиндрические редукторы

26/08/2010

Описание конструкции

Цилиндрические редукторы — большая группа редукторов, характеризующаяся применяемым в них зацеплением — цилиндрическими зубчатыми передачами. Группа классифицируется по следующим признакам:

  • По количеству ступеней (передач в редукторе) — одноступенчатые, двухступенчатые, трехступенчатые, четырехступенчатые;
  • По расстоянию между осями входного и выходного валов — соосные и редукторы с параллельными валами. Соосными считаются редукторы с расстоянием между осями входного и выходного валов меньшим, чем межосевое расстояние передач, таким образом, соосными могут быть редукторы с числом ступеней от двух и выше, входной и выходной валы этих редукторов направлены в разные стороны;
  • По способу установки — на лапах, на фланце или насадное исполнение (редуктор с полым выходным валом)

Преимущества цилиндрических редукторов и построенных на них приводов

1. Высокий КПД редуктора. Цилиндрические зубчатые передачи имеют один из самых высоких КПД. Следствием из этого является энергетическая экономичность этих редукторов. КПД цилиндрической зубчатой передачи, применяемой в редукторах, вне зависимости от передаточного отношения, обычно равняется 98%. Справочник конструктора-машиностроителя В. И. Анурьева, т. 3, стр. 666, издание 2001 г. предоставляет следующую информацию по КПД разных типов редукторов (выраженный в долях единицы):

2. Высокая нагрузочная способность. Цилиндрические редукторы соответствующих габаритов способны передавать почти без потерь большую мощность.

3. Низкий люфт выходного вала, вследствие этого кинематическая точность цилинрических редукторов выше, чем червячных.

4. Низкий нагрев вследствие высокого КПД передач – почти вся энергия не рассеивается, а передаётся от источника к потребителю.

5. Обратимость при любом передаточном числе, иначе говоря, отсутствие самоторможения. У любого цилиндрического редуктора можно провернуть выходной вал.

6. Уверенная работа при неравномерных нагрузках, а так же при частых пусках-остановах. Это свойство диктует целесообразность применения исключительно цилиндрических редукторов в приводах дробилок, измельчителей, шредеров и прочих машин с пульсирующими нагрузками на рабочих органах.

7. Высокая надёжность. По информации из Справочника конструктора-машиностроителя В. И. Анурьева, т. 3, стр. 666, издание 2001 г.:

8. Благодаря большой степени вариативности зубчатых передач, имеется возможность подобрать редуктор с наиболее близким к требуемому передаточным отношением.

Недостатки цилиндрических редукторов

1. Низкое передаточное число на одной ступени. В цилиндрических редукторах применяются зубчатые передачи с u = 1:1…1:6.3. Это обстоятельство влечёт за собой увеличение числа ступеней при увеличении общего передаточного числа редуктора, и, как следствие, увеличение габаритов редуктора. Для одноступенчатого цилиндрического редуктора u max = 6.3, для двухступенчатого u max = 40, для трехступенчатого u max = 250. Причем, поскольку значение модуля зубчатого зацепления впрямую зависит от передаваемого окружного усилия, а минимальное количество зубьев зубчатого колеса обычно не менее 17, то при передаточном отношении 1:5 нагруженная зубчатая передача имеет внушительные размеры.

2. Уровень шума. Цилиндрические редукторы — более шумные по сравнению с червячными.

3. Обратимость (отсутствие самоторможения). Это является недостатком в том случае, когда необходимо отсутствие возможности поворота выходного вала внешней нагрузкой.

Применение цилиндрических редукторов

Благодаря всем своим достоинствам цилиндрический редуктор – лидер по распространённости среди редукторов. Цилиндрические редукторы устанавливаются в приводах измельчителей, мешалок, экструдеров, металлорежущих станков, валкового оборудования и т. д., и т. п.
Ограничений к применению нет, кроме специальных случаев, в которых целесообразнее применение других типов редукторов – например, когда требуется угловая компоновка привода, когда необходимо большое передаточное число в сочетании с небольшими габаритами или когда нужно достичь особой плавности хода приводимого механизма.
При вводе в эксплуатацию нового цилиндрического редуктора с целью удаления металлической мелкой стружки от приработки зубчатых передач после работы редуктора в течение 1-2 смен рекомендуется заменить масло. Перед первым пуском желательно провернуть редуктор вхолостую и затянуть все болтовые соединения на корпусе. Включение редуктора можно производить только после его закрепления. При установке редуктора необходимо предусматривать свободный доступ к пробкам для залива, контроля и слива масла.
При разборке редуктора необходимо снять действие консольных нагрузок на концы валов и отсоединить муфты.

Цилиндрические редукторы R| SEW-EURODRIVE

Они обладают идеальным соотношением «производительность – площадь», в том числе и в Вашей области деятельности: в подборке представлены двацать типорзамеров цилиндрических редукторов с частой градацией номинальных моментов и передаточных чисел. Высокая эффективность гаранитрована.

Классика: высокая эффективность и широкий диапазон передаточных чисел

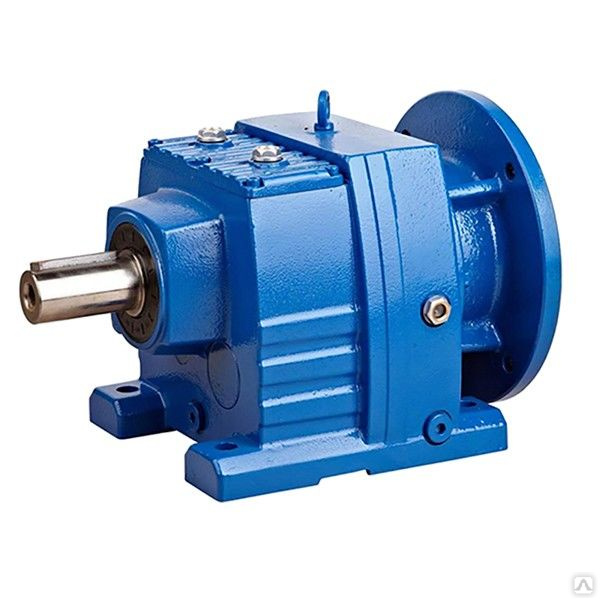

На рисунке изображены мотор-редукторы с цилиндрическими редукторами На рисунке изображены мотор-редукторы с цилиндрическими редукторами

Цилиндрические редукторы – это «скрытая классика» в нашей подборке редукторов: 6 одноступенчатых и 14 двух- и трехступенчатых типоразмеров охватывают диапазон вращающего момента от 50 до 18 000 Нм. Эта серия редукторов также ушла далеко вперед в отношении передаточных чисел: от i = 1,30 до i = 289,74, в двухступенчатых редукторах даже i = 27 001. Номинальные моменты и передаточные числа с такой частой градацией трудно найти на рынке.

И конечно же, редукторы серии R также отвечают таким требованиям, как высокие выходные скорости или небольшой вес. Все наши цилиндрические редукторы высокоэффективны с оптимальным соотношением «выходной момент – монтажное пространство». Это означает: цилиндрический редуктор подойдет Вам почти во всех случаях.

Задача решена только наполовину, если нет двигателя? Тогда воспользуйтесь нашей модульной концепцией и скомбинируйте редукторы серии R с трехфазным двигателем в цилиндрический мотор-редуктор R..DR.., либо с серводвигателем в плоский цилиндрический мотор-редукторы с серводвигателем F..CMP.., на Ваш выбор. Либо просто выберите отдельный трехфазный двигатель или серводвигатель отвечающих Вашим требованиям.

Варианты исполнения цилиндрических редукторов серий RX / R / RM

  • Одно- или многоступенчатые
  • На лапах или с фланцем
  • На лапах и с фланцем
  • С фланцем и удлиненным корпусом подшипника

Наверх

Сконфигурируйте свой индивидуальный продукт

  • Подробная информация о Вашем индивидуальном продукте
  • Данные САПР-системы и документация для Вашей конфигурации

Настроить продукт

Наверх

Ваши преимущества

Наверх

Закрыть таблицу

Здесь находится сохраненная таблица.

Наверх

Features
Technical data

Закрыть таблицу

Передаточное числоi 3.21 – 289.74
Передаточное число двухступенчатых редукторовi90 – 27 001
Максимальный выходной крутящий момент
R07 – R167
R127		Нм
50 – 18 000*
6 000
Диапазон мощностей двигателя (Монтаж с помощью адаптера AM для двигателей)кВт0.12 – 90

Здесь находится сохраненная таблица.

Наверх

Серия RM (двух- и трехступенчатые)

Характеристики
  • Цилиндрические редукторы с удлиненной вторичной ступицей подшипника
  • Разработаны специально для мешалок
  • десять типоразмеров
    • С передаточными числами до i = 289,74
    • Допустимы высокие радиальные и осевые нагрузки, а также изгибающие моменты
Технические данные

Типоразмеры 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167

Закрыть таблицу

Передаточное числоi4,29 – 289,74
Передаточное число двухступенчатых редукторовi134 – 27 001
Макс. выходной крутящий моментНм450 – 18 000
Диапазон мощности двигателей (Монтаж с помощью адаптера АМ для двигателей)кВт0,12 – 160

Здесь находится сохраненная таблица.

Области применения
  • Мешалки
  • Блендеры
  • Миксеры
  • Замесочные машины

Наверх

Наверх

Цилиндрические шестерни

ЦИЛИНДРИЧЕСКИЕ ПЕРЕДАЧИ ДЛЯ ВАШИХ ЦЕЛЕЙ


Niebuhr Gears специализируется на серийном производстве цилиндрических зубчатых колес практически для всех областей применения. Мы изготавливаем цилиндрические шестерни с наружными прямыми, косыми и двойными косозубыми зубьями.

Шестерни варьируются от маленьких шестерен, например, велосипедные шестерни и шестерни насосов на большие зубчатые диски и морские лебедки с высоким тяговым усилием.

Зубчатые колеса в основном изготавливаются из цементируемых сталей, а также из сталей для закалки и отпуска, нержавеющих сталей, титана, композитов, бронзы и т. д.

Заготовки с внутренними зубьями для обоих зубчатых колес, шлицевых соединений и многоступенчатых зубчатых колес входят в число типов продукции, предлагаемой Niebuhr Gears. В нашем распоряжении имеется широкий спектр техники, поэтому наши возможности в этой области огромны.

Благодаря как традиционному, так и современному оборудованию с ЧПУ, мы можем поставлять цилиндрические зубчатые колеса высочайшего качества. Благодаря нашему собственному закалочному заводу мы также можем предложить одни из лучших в Европе качества и сроков поставки.

Наши цилиндрические шестерни используются, например, в Грузовики Sisu и морские лебедки Rolls Royce.

Прием маркетинговых файлов cookie для at se denne video.

КОГДА КАЧЕСТВО ИМЕЕТ РЕШАЮЩЕЕ значение

Качество можно измерить, протестировать и задокументировать разными способами. Мы предлагаем гарантию качества именно на том уровне, который нужен клиентам. Но для нас самым большим испытанием качества является удовлетворенность клиентов.

ДОЛГОВЕЧНОСТЬ

Шестерни, выдерживающие самые сложные ситуации.

PRECISION

Зубчатые колеса, точно отвечающие конкретным требованиям заказчика.

КАЧЕСТВО

Зубчатые колеса с документально подтвержденным качеством на каждом этапе процесса.

ПОДРОБНЕЕ О НАШЕЙ ГАРАНТИИ КАЧЕСТВА

ТАБЛИЦА ВОЗМОЖНОСТЕЙ

См. обзор наших возможностей ниже или загрузите полную таблицу, чтобы увидеть наши общие возможности.

Матрица процессов Процессы Размеры Список машин
Модуль Ширина
(мм)		 Диаметр
(мм)		 Длина
(мм)		 Машины
(кол-во)		 Марки
Из — Из — Из — Из — ЧПУ Конв.
Цилиндрические шестерни Фрезерование  0,5    50
0		 1.500 10 5.000   14 1 Глисон, Модуль, Хёфлер, EMAG

Внутренняя зуборезка, дисковая фреза

 5,0 30 0 1.500 500 6.000 3   Глисон

Внутреннее зубонарезное, формообразующее

 1,0 8 0 130 25 600 1 2 Глисон, TOS

Наружное шлифование зубчатых колес, фасонное шлифование

 1,0 16 0 500 30 800 2

Глисон

Внешнее шлифование зубчатых колес, обрабатывающее

 0,5 7 0 300 10 330 1   Бурри Рейшауэр

Шлифовка

 1,0 12     10 5. 000 7   Глисон
Силовая шлифовка 0,5 5 0 100 25 700 4   ДМГ, Окума, ЭМАГ

Таблица загрузок  Показать все загрузки

ЕСТЬ ВОПРОСЫ ПО НАШЕЙ ПРОДУКЦИИ?

Если да, свяжитесь с Хенриком.

Хенрик Винге
Директор по продажам, руководитель отдела продаж

Телефон: +45 9660 5066
Мобильный:: +45 3048 3095
Электронная почта: [email protected]

Связаться с Хенриком

Быстрый, гибкий тестер для конических и цилиндрических зубчатых колес

360T — Быстрый, гибкий тестер для конических и цилиндрических зубчатых колес

Современное управляемое ЧПУ испытание на вальцовку почти любого типа зубчатых передач теперь возможно с помощью новаторского Gleason 360T Универсальный тестер передач.



Диаметр заготовки, макс. 450 мм
Скорость шестерни, макс. 3000 об/мин

Высокая универсальность

Прибор 360T добавляет к популярным функциям турботестера ® угловые возможности и множество других инноваций, становясь единственным в своем роде прибором для испытания спиральных, гипоидных и цилиндрических зубчатых передач практически любой конфигурации и угол вала.

Эргономичный дизайн

Компактный эргономичный дизайн, простота в эксплуатации и обслуживании.

Гибкие возможности измерения

Контактная схема, одностороннее измерение, а также измерение корпусного шума до 3000 об/мин.

Удобное управление

Удобное программное обеспечение на базе Windows на контроллере Fanuc 31i.

360T — Инновационный и мощный

Доступен в двух конфигурациях: прямоугольная компактная и универсальная угловая версия.
